管道材料代码一览表

PVC--聚氯乙烯PE--聚乙烯PPR--无规（随机）聚丙烯PVDF--聚偏二氟乙烯详细管材如下:EVA--乙烯－醋酸乙烯聚物PET 聚对苯二甲酸乙二酯poly(ethylene terephthalate) 01PE-HD 高密度聚乙烯polyethylene, high density 02PVC 聚氯乙烯poly(vinyl chloride) 03PE-LD 低密度聚乙烯polyethylene,low density 04PP 聚丙烯polypropylene 05PS 聚苯乙烯polystyrene 06ABS 丙烯腈－丁二烯－苯乙烯塑料acrylonitrile-butadiene-styrene plastic 07PA 聚酰胺polyamide 08PAN 聚丙烯腈polyacrylonitrile 09PC 聚碳酸酯polycarbonate 10PBT 聚对苯二甲酸丁二酯poly(butylene terephthalate) 11PE-LLD 线性低密度聚乙烯polyethylene,linear low density 12PE-MD 中密度聚乙烯polyethylene,medium density 13PE-UHMW 超高分子量聚乙烯polyethylene,ultra high molecular weight 14 PUR 聚氨酯polyurethane 15PMMA 聚甲基丙烯酸甲酯poly(methyl methacrylate) 16PVAL 聚乙烯醇poly(vinyl alcohol) 17PVC-C 氯化聚氯乙烯poly(vinyl chloride),chlorinated 18PVC-U 未增塑聚氯乙烯poly(vinyl chloride),unplasticized 19PVDC 聚偏二氯乙烯poly(vinylidene chloride) 20PVDF 聚偏二氟乙烯poly(vinylidene fluoride) 21PVF 聚氟乙烯poly(vinyl fluoride) 22UP 不饱和聚酯树脂unsaturated polyester resin 23UF 脲－甲醛树脂urea-formaldehyderesin 24CA 乙酸纤维素cellulose acetate 25PEEK 聚醚醚酮polyetheretherketone 26PEUR 聚醚型聚氨酯polyetherurethane 27PF 酚醛树脂phenol-formaldehyde resin 28PI 聚酰亚胺polyimide 29PHBV 聚羟基丁酸酯戊酸酯poly-(hydroxybutyrate-co-hydroxyvalerate 30 PK 聚酮polyketone 30PTFE 聚四氟乙烯poly tetrafluoroethylene 31POM 聚氧亚甲基；聚甲醛；聚缩醛polyoxymethylene;polyacetal;polyformaldehyde 32PLA 聚乳酸polylactic acid or polylactide 33PCL 聚已内酯polycaprolactone 34PPDO 聚对二氧环己酮35PPC 二氧化碳共聚合物carbon dioxide copolymer 36PBS 聚丁二酸丁二醇酯Polybuthylenesuccinate 37PHA 聚羟基脂肪酸酯polyhydroxyalkanoic or polyhydroxyalkanoates 38 PHB 聚-3-羟基丁酸polyhydroxybutyric acid or polyhydroxybutyrate 39 PGA 聚乙交酯poly(glycolic acid) 40PEC PolyEster Carbonate or Poly(Butylene Succinate/Carbonate) 41 PES Poly(Ethylene Succinate) 42PTMAT Poly(T etraMethylene Adipate/T erephthalate) 43PBAT Poly(Butylene Adipate/T erephthalate) 44AB 丙烯腈－丁二烯塑料acrylonitrile-butadiene plastic 45ABAK 丙烯腈－丁二烯－丙烯酸酯塑料acrylonitrile-butadiene-acrylate plastic 46ACS 丙烯腈-氯化聚乙烯-苯乙烯塑料acrylonitrile-chlorinated polyethylene-styrene 47AEPDS 丙烯腈－（乙烯－丙烯－二烯）－苯乙烯塑料acrylonitrile-(ethylene-propylene-diene)-styrene plastic 48AMMA 丙烯腈－甲基丙烯酸甲酯塑料acrylonitrile-methyl methacryate plastic 49ASA 丙烯腈-苯乙烯-丙烯酸酯塑料acrylonitrile-stytene-acrylate plastic 50CAB 乙酸丁酸纤维素cellulose acetate butyrate 51CAP 乙酸丙酸纤维素cellulose acetate propionate 52CEF 甲醛纤维素cellulose formaldehyde 53CF 甲酚－甲醛树脂cresol-formaldehyde resin 54CMC 羧甲基纤维素carboxymethyl cellulose 55CN 硝酸纤维素cellulose nitrate 56COC 环烯烃共聚物cycloolefin copolymer 57CP 丙酸纤维素cellulose propionate 58CTA 三乙酸纤维素cellulose triacetate 59E/P 乙烯－丙烯塑料ethylene-propylene plastic 60EAA 乙烯－丙烯酸塑料ethylene-acrylic acid plastic 61EBAK 乙烯－丙烯酸丁酯塑料ethylene-butyl acrylate plastic 62EC 乙基纤维素ethyl cellulose 63EEAK 乙烯－丙烯酸乙酯塑料ethylene-ethyl acrylate plastic 64EMA 乙烯－甲基丙烯酸塑料ethylene-methacrylic acid plastic 65EP 环氧；环氧树脂或塑料epoxide;epoxy resin or plastic 66ETFE 乙烯－四氟乙烯塑料e thylene-tetrafluoroethylene plastic 67 EVAC 乙烯－乙酸乙烯酯塑料ethylene-vinyl acetate plastic 68EVOH 乙烯－乙烯醇塑料ethylene-vinyl alcohol plastic 69FEP 全氟（乙烯－丙烯）塑料perfluoro(ethylene-propylene)plastic 70 FF 呋喃－甲醛树脂furan-formaldehyde resin 71LCP 液晶聚合物liquid-crystal polymer 72MABS 甲基丙烯酸甲酯－丙烯腈－丁二烯－苯乙烯塑料methyl methacrylate-acrylonitrile-butadiene-styrene plastic 73MBS 甲基丙烯酸甲酯－丁二烯－苯乙烯塑料methyl methacrylate-butadiene-styrene plastic 74MC 甲基纤维素methyl cellulose 75MF 三聚氰胺－甲醛树脂melamine-formaldehyde resin 76MP 三聚氰胺－酚醛树脂melamine-phenol resin 77MSAN α－甲基苯乙烯－丙烯腈塑料α-methylstyrene-acrylonitrile plastic 78PAA 聚丙烯酸poly(acrylic acid) 79PAEK 聚芳醚酮polyaryletherketone 80PAI 聚酰胺（酰）亚胺polyamidimide 81PAK 聚丙烯酸酯polyarylate 82PAR 聚芳酯polyarylate 83PARA 聚芳酰胺poly(aryl amide) 84PB 聚丁烯polybutene 85PBAK 聚丙烯酸丁酯poly(butyl acrylate) 86PBD 1,2－聚丁二烯1,2-polybutadiene 87PBN 聚萘二甲酸丁二酯poly(butylene naphthalate) 88PCCE 亚环己基-二亚甲基-环已基二羧酸酯poly(cyclohexylene dimethylene cyclohexanedicar- boxylate) 89 PCT 聚（对苯二甲酸亚环已基-二亚甲酯）poly(cyclohexylene dimethylene terephthalate) 90PCTFE 聚三氟氯乙烯polychlorotrifluoroethylene 91PDAP 聚邻苯二甲酸二烯丙酯poly(diallyl phthalate) 92 PDCPD 聚二环戊二烯polydicyclopentadiene 93PEC 聚酯碳酸酯polyestercarbonate 94PE-C 氯化聚乙烯polyethylene,chlorinated 95PEEST 聚醚酯polyetherester 96PEI 聚醚（酰）亚胺polyetherimide 97PEK 聚醚酮polyetherketone 98PEN 聚萘二甲酸乙二酯poly(ethylene naphthalate) 99PEOX 聚氧化乙烯poly(ethylene oxide) 100PESTUR 聚酯型聚氨酯polyesterurethane 101PESU 聚醚砜polyethersulfone 102PE-VLD 极低密度聚乙烯polyethylene,very low density 103PFA 全氟烷氧基烷树脂perfluoro alkoxyl alkane resin 104PIB 聚异丁烯polyisobutylene 105PIR 聚异氰脲酸酯polyisocyanurate 106PMI 聚甲基丙烯酰亚胺polymethacrylimide 107PMMI 聚N－甲基甲基丙烯酰亚胺poly-N-methylmethacrylimide 108 PMP 聚－4－甲基戊烯－1poly-4-methylpentene-1 109PMS 聚－α－甲基苯乙烯poly-α-methylstyrene 110PPE 聚苯醚poly(phenylene ether) 111PP-E 可发性聚丙烯polypropylene,expandable 112PP-HI 高抗冲聚丙烯polypropylene,high impact 113PPOX 聚氧化丙烯poly(propylene oxide) 114PPS 聚苯硫醚poly(phenylene sulfide) 115PPSU 聚苯砜poly(phenylene sulfone) 116PS-E 可发聚苯乙烯polystyrene,expandable 117PS-HI 高抗冲聚苯乙烯polystyrene,high impact 118PSU 聚砜polysulfone 119PTT 聚对苯二甲酸丙二酯poly(trimethylene terephthalate) 120PVAC 聚乙酸乙烯酯poly(vinyl acetate) 121PVB 聚乙烯醇缩丁醛poly(vinyl butyral) 122PVFM 聚乙烯醇缩甲醛poly(vinyl formal) 123PVK 聚-N-乙烯基咔唑poly-N-vinylcarbazole 124PVP 聚-N-乙烯基吡咯烷酮poly-N-vinylpyrrolidone 125SAN 苯乙烯一丙烯腈塑料styrene-acrylonitrile plastic 126SB 苯乙烯-丁二烯塑料styrene-butadiene plastic 127SI 有机硅塑料silicone plastic 128SMAH 苯乙烯－顺丁烯二酸酐塑料styrene-maleic anhydride plastic 129 SMS 苯乙烯－α－甲基苯乙烯塑料styrene-α-methylstyrene plastic 130 VCE 氯乙烯－乙烯塑料vinyl chloride-ethylene plastic 131VCEMAK 氯乙烯－乙烯－丙烯酸甲酯塑料vinyl chloride-ethylene-methyl acrylate plastic 132VCEVAC 氯乙烯－乙烯－丙烯酸乙酯塑料vinyl chloride-ethylene-vinyl acrylate plastic 133VCMAK 氯乙烯－丙烯酸甲酯塑料vinyl chloride-methyl acrylate plastic 134 VCMMA 氯乙烯－甲基丙烯酸甲酯塑料vinyl chloride-methyl methacrylate plastic 135VCOAK 氯乙烯－丙烯酸辛酯塑料vinyl chloride-octyl acrylate plastic 136 VCVAC 氯乙烯－乙酸乙烯酯塑料vinyl chloride-vinyl acetate plastic 137 VCVDC 氯乙烯－偏二氯乙烯塑料vinylchloride-vinylidene chloride plastic 138 VE 乙烯基酯树脂vinyl ester resin 139PE 聚乙烯polyethylene聚乙烯——PE聚丙烯——PP聚丁烯——PB聚氯乙稀——PVC耐热聚乙稀——PE-RT硬聚氯乙稀（增强聚氯乙烯）——PVC-U（UPVC）高密度聚乙烯——HDPE无规共聚聚丙烯——PP-R玻纤增强聚丙烯——FRPP低密度聚乙烯——LDPE聚甲基丙烯酸甲酯——PMMA聚四氟乙烯——PTFE（F4）三元乙丙橡胶——EPDM多孔聚苯乙烯——XPS腈基丁二烯橡胶（丁腈橡胶）——NBR耐冲击性聚苯乙烯——HIP聚氟乙烯——PVF纳米复合三型聚丙烯——NFPP-R塑料光纤——POF丙稀腈－丁二烯－苯乙烯——ABS氯化聚醚——CPS氯化聚醚丁腈（粉末丁腈橡胶）——PNBR聚全氟乙丙稀（氟化乙丙稀）——FEP 均聚聚丙烯——PPH聚偏氟乙烯——PVDF共聚酰胺（尼龙）——PA增强聚丙烯——RPP共聚酯——PES高分子聚丙烯酰胺——PAM增强氯化聚氯乙稀——CPVC嵌段共聚聚丙烯——PPB聚苯乙烯——PS交联聚乙烯——PEX聚烯烃——PO三氟氯乙烯——CTFE全氟代甲基醚——PMVE全氟代乙基醚——PEVE全氟代丙基醚——PPVE全氟代辛基醚——POVE全氟代烷氧基——PFA聚对苯二甲酸乙二醇酯——PET定向聚丙烯——OPP流延聚丙烯——CPP共聚甲醛（聚氧甲烯、缩醛）——POM 茂金属线型低密度聚乙烯——MLLDPE 丙烯酸酯橡胶——ACM氯丁胶——CR氟橡胶——FPM端缩基丁腈液体橡胶——HTBN硅胶——MQ氯磺化聚乙烯橡胶——CSM丁钠橡胶——S-BR天然橡胶——NR。

一、管道号例如：86056-CA21H-6"-P-IH中86056为管线号，CA21H为管道等级，6"为管道尺寸，P为管道介质代码，IH绝热类型1、管道等级CA21H中第一个字母为法兰压力等级，第二个字母为管道材料，第三个数字为腐蚀余量，第四个数字为序列号，第五个字母为后缀(特殊要求)(1)、法兰压力等级A：150C：300E：600F：900H：1500J：2500S：BDO合成高压管道特殊等级(2)、管道材料A：碳钢C：碳钢(低温)D：304SS/304LSSE：316SS/316LSSF：321SSP：20合金R：HASTELLOY合金(3)、后缀(特殊要求)C：碱液专用G：镀锌H：氢气专用J：夹套管N：高压蒸汽专用R：衬里管S：强酸专用T：催化剂专用U：地管2、管道介质代码(1) BDO装置P：工艺介质、化学品IA：仪表空气NG：氮气PA：工厂空气FOS：燃料油供给FOR：燃料油返回FG：燃料气LO：润滑油SO：废油CWS：循环上水CWR：循环回水FW：消防水STM：蒸汽LS：低压蒸汽IS：次中压蒸汽MS：中压蒸汽HS：高压蒸汽SPS：SPD用高压蒸汽CN：冷凝液LSC：低压蒸汽凝液ISC：次中压蒸汽凝液MSC：中压蒸汽凝液HSC：高压蒸汽凝液PW：饮用水SW：生产水DW：脱盐水BFW：锅炉给水RW：生活水AB：乙炔排污B：放空气排污CWW：化学污水OWW：含油污水SWW：生活污水SL：浆料OS：含油浆料NOS：无油浆料SSW：地表雨水PS：工艺排污GCS：冷冻上水GCR：冷冻回水RCS：冷冻剂上水RCR：冷冻剂回水(2) 甲醛装置BB：导热油冷凝器排污BFW：锅炉给水DC：导热油(液)DI：去离子水DN：脱盐水+0.054%氢氧化钠DV：导热油(气)FA：新鲜空气FD：甲醛溶液(浓度0-2%)FG：甲醛气(浓度0.1-10%)FM：甲醛溶液(浓度2.1-56%)FW：工业水GL：乙二醇HS：高压蒸汽HC：高压蒸汽凝液LS：低压蒸汽LC：低压蒸汽凝液ME：甲醇NA：25%氢氧化钠NG：天然气OD：废液排放P：工艺液PG：工艺气体PW：工艺水RG：循环气(浓度小于0.1%的甲醛气) RWR：冷冻回水RWS：冷冻上水VG：放空气CH：化学品(3) 乙炔清净ACE：乙炔DOW：生活水IW：工业水LD:清净下水(乙炔凝液)N：氮气PSUA：98%浓硫酸WW：废水WCA：含乙炔水(4) 提氢A：工艺空气BO：排污液HY：氢气VT：放空气SC：蒸汽冷凝液MW：补充水系统PW：生产生活水系统IW：低压给水FW：高压消防水CNS：清净下水系统RD：雨水系统、事故消防水系统3、绝热类型ET：电伴热JS：蒸汽夹套管ST：蒸汽伴热IA：隔音IC：保冷IH：保温IS：人设防护FS：泡沫二、设备位号BA-80：乙炔净化BY-81：BYD合成BS-82：BDO合成BC-83：BDO浓缩+丁醇回收BR-84：BDO精馏Y-86:公用工程P：泵MX：搅拌器R：反应器C：压缩机E：换热器D：贮槽T：贮罐V：塔J：喷射器S：排放池FS：火炬F：过滤器L：起重机/装车鹤管SL：消音器PA：加药系统三、PID02：乙炔清净03：提氢04：甲醛装置05：BDO装置10：空压制氮、冷冻站四、图号解释解释：前两位为工段号，三四位为专业，1、工段00：厂区外管00-**-0500厂区外管00-**-0501：1#管廊00-**-0502：2#管廊00-**-0503：3#管廊00-**-0504：4#管廊02：乙炔装置02-**-0000：乙炔装置02-**-0100：电石储运02-**-0101电石卸车02-**-0102：筒仓02-**-0103：筒仓除尘02-**-0104：破碎楼02-**-0105：1#栈桥02-**-0106：2#栈桥02-**-0107：3#栈桥02-**-0300：乙炔清净02-**-0500：乙炔气柜02-**-2100：乙炔装置内管廊03 制氢装置03-**-0100：制氢工序03-**-0900：装置内地下管网04：甲醛装置04-**-0100：甲醛框架04-**-0200：甲醛中间罐区04-**-0300：甲醛装置内管廊05：BDO装置05-**-0100：乙炔供应+BYD合成05-**-0101：BYD反应框架05-**-0102催化剂厂房05-**-0103催化剂储罐框架05-**-0104板框压滤机厂房05-**-0105乙炔循环压缩机厂房05-**-0106：BYD精馏05-**-0200：BDO合成05-**-0201：合成厂房05-**-0202：压缩厂房05-**-0300：BDO提浓05-**-0301：BDO提浓及精馏框架05-**-0302：丁醇提浓及精馏框架05-**-0400：BDO精馏05-**-0500：中间罐区05-**-0700：BDO装置内管廊05-**-0900：乙炔净化05-**-1000：辅助设施+冷冻站09**-0000 公用工程09-**-0100：循环冷却水站09-**-0101：冷却塔09-**-0102：循环水泵房09-**-0200：脱盐水站10-**-0000：辅助设施10-**-0100：冷冻站10-**-0200：空压制氮站10-**-0201：空压制氮厂房10-**-0300：中央控制楼及分析楼10-**-0500：储运设施10-**-0501：成品罐区（液体罐区）10-**-0502：泡沫消防10-**-0503：汽车装车站10-**-0700：生产生活消防水站10-**-0701：综合泵站10-**-0800：回用水处理站10-**-0900：全厂火炬10-**-1000：综合仓库10-**-1100：综合维修10-**-1200：泡沫消防站10-**-1400：换热站10-**-1600：污水收集10-**-1604：污水收集泵房2、专业11：热工15：安全/消防/卫生30：总体31：粉体工程40：化工工艺41：工艺系统42：管道46：管道材料49：分析化验50：自控61：建筑62：结构70：暖通80：给排水/化水90：电气。

1.
在工程项目设计中为保证设计质量，并使其达到规范化、标准化设计的要求，特制定本规定。

2.适用范围
2.1本规定适用于化工装置管道材料控制专业各设计阶段管道材料等级代号的
编制。

2.2除引进装置及国内配套部分、老厂改造装置部分或业主有特殊要求，可沿用
外方的规定和老厂的原规定外，管道材料等级代号编制按本规定执行。

3.管道材料等级代号的组成
管道材料等级代号由两个单元组成，每一单元分别用大写英文字母或阿拉伯数字表示。

3.1等级代号组成
第二单元，管道材料类别，用两位阿拉伯数字表示。

第一单元，管道公称压力等级，用一位大写英文字母表示。

3.2
XX/XX
内管等级代号外夹套管等级代号
4．管道材料等级编号各单元代码的具体规定
4.1第一单元
第一单元规定为公称压力等级，用一个大写英文字母来表示，与压力等级对
应的代码见表4-1公称压力等级代码。

表4-1公称压力等级代码
第二单元规定为材料类别，用两位阿拉伯数字来表示。

与材料类别对应的代码见表4-2材料类别代码。

第三单元规定为管道等级序号，即在相同的压力和类似或相同的材料的情况下表示不同的管道等级，用一位数字或两位数字来表示。

5.标注示例
BB1
第三单元，相同的压力和类似或相同的材料下的变化顺序
号，表示其顺序号为1。

第二单元，管道的主要材料类别代号，表示其材料类别为碳钢类。

第一单元，管道公称压力等级代号，表示其压力等级为150LB(2.0MPa)。

钢管管道材质的分类和代号
钢管管道的材质可以根据不同的标准和用途进行分类和代号。

一般来说，钢管管道的材质可以根据其化学成分、机械性能和用途来进行分类。

根据化学成分，钢管管道的材质可以分为碳素钢、合金钢、不锈钢等。

碳素钢是指含碳量在0.12%~2.0%之间的钢铁，其代号一般为A3、20#、Q235等；合金钢是指除铁、碳以外含有其他元素的钢铁，如铬、镍、钼等，其代号一般为15CrMo、12Cr1MoV等；不锈钢则是指具有耐腐蚀性能的钢铁，其代号一般为0Cr18Ni9、
1Cr18Ni9Ti等。

根据机械性能，钢管管道的材质可以分为普通钢、结构钢、合金钢、耐热钢等。

普通钢代号一般为Q195、Q215、Q235等；结构钢代号一般为16Mn、Q345等；合金钢和耐热钢的代号则根据具体成分和性能而定。

根据用途，钢管管道的材质可以分为石油钢管、天然气钢管、化工钢管等。

这些钢管的代号一般是根据国家标准或行业标准来规定的，具体代号需要参考相关标准来确定。

总的来说，钢管管道的材质分类和代号是根据不同的标准和需求来确定的，具体的分类和代号需要参考相关的标准和规定来进行确定。

管道材料代码一览表管子无缝钢管 20号钢钢板卷管 Q235-A螺旋缝焊管 Q235-A低压流体输送用焊接钢管 Q235-A低压流体输送用镀锌焊接钢管 Q235-A镀锌AMLS-A1-SCH-φ外径X 壁厚SAWP-A3-SCH-φ外径X 壁厚SPSW-A3-SCH-φ外径X 壁厚PWGT-A3-φ外径X 壁厚GWGT-X1-φ外径X 壁厚弯头R=1.5DN 90无缝弯头 20号钢R=1.5DN 45无缝弯头 20号钢R=1DN 90无缝弯头 20号钢90承插焊弯头 20号钢45承插焊弯头 20号钢90内螺纹弯头 20号钢镀锌45内螺纹弯头 20号钢镀锌R=1.5DN 90焊接（有缝）20号钢R=1.5DN 45焊接（有缝）20号钢R=1DN 90焊接（有缝）20号钢R=1.5DN 90斜接（虾米腰）20号钢R=1.5DN 45斜接（虾米腰）20号钢R=1DN 90斜接（虾米腰）20号钢90大半径（注4） 20号钢45大半径（注4） 20号钢大半径圈管（注4） 20号钢短节光管短节（短型） 20号钢光管短节（长型） 20号钢单头螺纹短节（长型） 20号钢单头螺纹短节（短型） 20号钢双头螺纹短节（长型） 20号钢双头螺纹短节（短型） 20号钢管帽对焊管帽（无缝） 20号钢对焊管帽（钢板焊） 20号钢内螺纹管帽 20号钢镀锌承插焊管帽 20号钢平盖封头 20号钢三通无缝等径三通 20号钢无缝异径三通 20号钢焊接等径三通 20号钢焊接异径三通 20号钢承插焊等径三通 20号钢承插焊异径三通 20号钢承插焊45Y 型等径三通 20号钢承插焊45Y 型异径三通 20号钢内螺纹等径三通 20号钢内螺纹异径三通 20号钢裤型三通 20号钢大小头无缝同心大小头 20号钢无缝偏心大小头 20号钢焊接同心大小头 20号钢焊接偏心大小头 20号钢两端带直管段的异径管 20号钢两端带外螺纹的异径管 20号钢ELR9-A1-φ外径/SCHELR4-A1-φ外径/SCHESR9-A1-φ外径/SCHESW9-A1-φ外径/SCHESW4-A1-φ外径/SCHESC9-X2-Rc-DN/SCHESC4-X2-Rc-DN/SCHWEL9-A1-φ外径/壁厚WEL4-A1-φ外径/壁厚WES9-A1-φ外径/壁厚MEL9-A1-φ外径/壁厚MEL4-A1-φ外径/壁厚MES9-A1-φ外径/壁厚E6R9-A1-φ外径/SCHE6R4-A1-φ外径/SCHE9R230-A1-φ外径/SCHNIPS-A1-φ外径/SCHNIPL-A1-φ外径/SCHNPLH-A1-R-DN/SCHNPSH-A1-R-DN/SCHNPLF-A1-R-DN/SCHNPSF-A1-R-DN/SCHCAPB-A1-φ外径/SCHWCPB-A1-φ外径/壁厚CASC-A9-Rc-DN/SCHCASW-A1-φ外径/SCHCAPT-A1-φ外径/壁厚STEE-A1-φ外径/SCHRTEE-A1-φ外径/SCHX外径/SCHWSTE-A1-φ外径/壁厚WRTE-A1-φ外径/壁厚Xφ外径/壁厚STSW-A1-φ外径/SCHRTSW-A1-φ外径/SCHXφ外径/SCHSYTE-A1-φ外径/SCHRYTE-A1-φ外径/SCHXφ外径/SCHSTSC-A1-Rc-φ外径/SCHX外径/SCHSTRC-A1-Rc-φ外径/SCHX外径/SCHTYTE-A1-φ外径/壁厚CRED-A1-φ外径/SCHX外径/SCHERED-A1-φ外径/SCHX外径/SCHWCRE-A1-φ外径/壁厚X φ外径/壁厚WERE-A1-φ外径/壁厚X φ外径/壁厚SNPW-A1-φ外径/SCHX外径/SCHSNPE-A1-φ外径/SCHX外径/SCH加强管接头对焊端加强管接头 20号钢承插口端加强管接头 20号钢内螺纹端加强管接头 20号钢外螺纹端加强管接头 20号钢管箍单承口管箍 20号钢双承口管箍 20号钢异径承口管箍 20号钢单头螺纹管箍 20号钢镀锌双头螺纹管箍 20号钢镀锌异径螺纹管箍 20号钢镀锌丝堵六角头丝堵 20号钢方头丝堵 20号钢圆头丝堵 20号钢活接头承口活接头 20号钢螺纹活接头 20号钢盲板与垫环凸台面盲板 20号钢凸台面垫环 20号钢凸台面8字盲板 20号钢凹凸面盲板 20号钢凹凸面垫环 20号钢凹凸面8字盲板 20号钢环连接面盲板 20号钢环连接面垫环 20号钢环连接面8字盲板 20号钢双凸面盲板 20号钢双凸面8字盲板 20号钢仪表管嘴压力表管嘴 25#热偶及温度计管嘴 25#软管接头“HC”型软管接头 0Cr13其它漏斗直通终端接头浮球视镜视镜事故淋浴洗眼器事故淋浴器事故洗眼器材质代号对照20#（GB/T8163-1999） A1 10# A2Q235-A A3Q235-A.F A420锅（20G ） A535# A625# A720#（GB9948-88） A8Q235-A.F 镀锌 X1WLET-A1-φ外径/SCHX外径/SCHSLET-A1-φ外径/SCHX外径/SCHTLET-A1-Rc-φ外径/SCHX外径/SCHNLET-A1-Rc-φ外径/SCHX外径/SCHCPHW-A1-φ外径/SCHCPFW-A1-φ外径/SCHCPRW-A1-φ外径/SCHX外径/SCHCPHS-X2-Rc-DN/SCHCPFS-X2-Rc-DN/SCHCPRS-X2-Rc-DN/SCHXDN/SCHPLHX-A1-R-DN PLSQ-A1-R-DN PLRH-A1-R-DN UNSW-A1-φ外径/SCHUNSC-A1-Rc-DN/SCHBLRF-A1-PN-DN SPRF-A1-PN-DN BLRF-A1-PN-DN BLFM-A1-PN-DN SPFM-A1-PN-DN SBFM-A1-PN-DN BLRJ-A1-PN-DN SPRJ-A1-PN-DN SBRJ-A1-PN-DN BLMM-A1-PN-DN SBMM-A1-PN-DN GZ1/2 "-A7-160IGWM33*2-A7-160IFUNN-A1-DN TZG1/2"-φ6-10FB2SG-PN-DN EWEW-ES EW 15CrMo C135CrMOA C325Cr2MoVA C430CrMoAC50Cr18Ni10Ti k11Cr18Ni10Ti k21Cr5Mo G10Cr13 K620#镀锌 X2法兰与法兰盖全平面板式平焊法兰 20#凸台面板式平焊法兰 20#全平面带颈平焊法兰 20#凸台面带颈平焊法兰 20#凹面带颈平焊法兰 20#凸面带颈平焊法兰 20#凸台面带颈对焊法兰 20#凹面带颈对焊法兰 20#凸面带颈对焊法兰 20#环连接面带颈对焊法兰 20#凸台面承插焊法兰 20#凸面承插焊法兰 20#凹面承插焊法兰 20#环连接面承插焊法兰 20#全平面内螺纹法兰 20#凸台面内螺纹法兰 20#全平面法兰盖 20#凸台面法兰盖 20#凹面法兰盖 20#凸面法兰盖 20#环连接面法兰盖 20#凸台面平焊大小法兰 20#凸面平焊大小法兰 20#凹面平焊大小法兰 20#PN 对应公称压力等级系列1.6,2.0,2.5,4.0等LB 对应磅级压力等级系列150，300，600等板式平焊法兰 PL带颈平焊法兰 SO对焊法兰 WN对焊管道 BW承插焊 SW55度锥管内螺纹 Rc55度锥管外螺纹 R60度锥管螺纹 NPT密封面形式光滑面 RF凸面 ME凹面 FE凹凸面 F M梯形槽面 RJ说明仪表管嘴160后加I 为保温管道上管嘴，否则用于不保温管道上。

***材料编码统一规定管道材料专业部分管道材料编码体系编制规则0。

类名及材料1. 钢管1。

1 管子类型1.2 端部形式1。

3 特殊要求1。

4 壁厚 壁厚,见表1.4特殊要求，见表1.3 材料及标准,见表0.2及0.3 端部形式，见表1.2 管子类型，见表1.1 管子，见表0.12 管件壁厚或等级，见表1。

3及表2。

62。

1 管件类型2.2 结构型式特殊要求,见表2.5管件标准,见表2.4 材料，见表0.2及0.3 制造和连接型式，见表2.3 管件类型，见表2.1结构型式，见表2.2 管件，见表0.12。

3 连接型式2.4 管件标准2.5 特殊要求2.6 管件等级3 法 兰3.1 法兰类型表3.1 法兰类型壁厚(仅对焊和承插焊)，见表1.3 特殊要求,见表3.5法兰标准,见表3.4 材料及其标准，见表0.2及0.3 密封面型式，见表3.3 法兰类型，见表3.1 压力等级，见表3.2 法兰，见表0.13.2压力等级3.3密封面型式3.4 法兰标准3.5特殊要求4 盲板与放净环4.1 盲板类型及放净环的放净孔型式表4。

1 盲板类型及放净环的放净孔型式4.2 密封面型式表4.2 密封面型式 盲板标准,见表4.3 材料，见附表0.2及0.3 密封面型式，见表4.2类型或放净孔型式，见表4.1 压力等级，见表3.2盲板或放净环，见表0.14.3盲板标准表4。

3 盲板标准5 垫片5.1 垫片类型5.2 垫片型式垫片厚度,见表5.5垫片标准,见表5.4材料，见表5.3 垫片型式，见表5.2 垫片类型，见表5.1 压力等级，见表3.2 垫片，见表0.15。

3 垫片材料5。

4 垫片标准表5。

4 垫片标准5。

5 垫片厚度6 紧固件6.1 紧固件类型表6.1 紧固件类型紧固件标准,见表6.3 螺栓螺母材料,见表6.2紧固件类型，见表6.1 紧固件，见表0.16.2 紧固件材料6.3 紧固件标准8 美洲体系阀门8。

1 阀门类型表8。

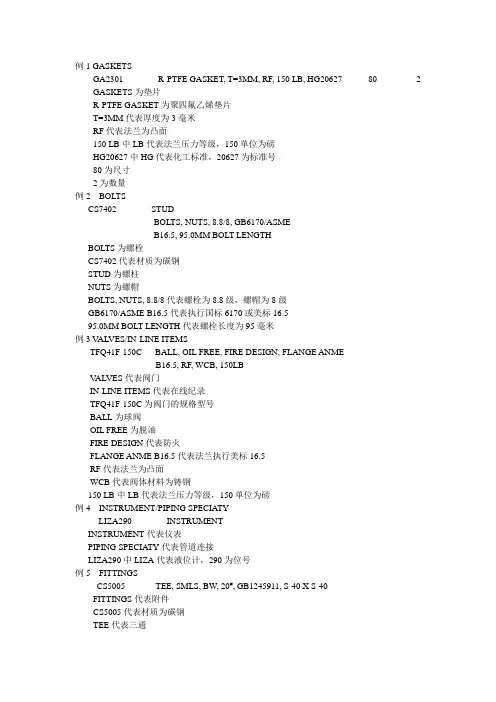

例1 GASKETSGA2301 R-PTFE GASKET, T=3MM, RF, 150 LB, HG20627 80 2 GASKETS为垫片R-PTFE GASKET为聚四氟乙烯垫片T=3MM代表厚度为3毫米RF代表法兰为凸面150 LB中LB代表法兰压力等级，150单位为磅HG20627中HG代表化工标准，20627为标准号80为尺寸2为数量例2 BOLTSCS7402 STUDBOLTS, NUTS, 8.8/8, GB6170/ASMEB16.5, 95.0MM BOLT LENGTHBOLTS为螺栓CS7402代表材质为碳钢STUD为螺柱NUTS为螺帽BOLTS, NUTS, 8.8/8代表螺栓为8.8级，螺帽为8级GB6170/ASME B16.5代表执行国标6170或美标16.595.0MM BOLT LENGTH代表螺栓长度为95毫米例3 V ALVES/IN-LINE ITEMSTFQ41F-150C BALL, OIL FREE, FIRE DESIGN, FLANGE ANMEB16.5, RF, WCB, 150LBV ALVES代表阀门IN-LINE ITEMS代表在线纪录TFQ41F-150C为阀门的规格型号BALL为球阀OIL FREE为脱油FIRE DESIGN代表防火FLANGE ANME B16.5代表法兰执行美标16.5RF代表法兰为凸面WCB代表阀体材料为铸钢150 LB中LB代表法兰压力等级，150单位为磅例4 INSTRUMENT/PIPING SPECIATYLIZA290 INSTRUMENTINSTRUMENT代表仪表PIPING SPECIATY代表管道连接LIZA290中LIZA代表液位计，290为位号例5 FITTINGSCS5005 TEE, SMLS, BW, 20#, GB1245911, S-40 X S-40FITTINGS代表附件CS5005代表材质为碳钢TEE代表三通SMLS代表无缝钢管BW, 20#,中BW代表特殊钢材，20#为特殊钢材的编号例6 SA3011 90 ELL, SWE(A), 3000LB, 0CR18NI9, HG/T21634 SA3011代表美标中不锈钢的一种，与国标中304相近90 ELL代表90°长半径弯头例7 FLANGESCS2213B WELDING NECK, FLANGE, RF, PN 1.6MPA, 20# FLANGES代表法兰CS代表碳钢WELDING NECK代表焊接连接PN 1.6MPA代表最大使用压力为1.6兆帕。

一：管道等级代号组成
例：L 1 B
L：管道公称压力等级代号
1：管道材料等级顺序号
B：管道材质类别代号
二：管道工称压力等级代号用大写英文字母
表示，A——G用于ASME标准压力等级代号
A150LB（2Mpa）
B300LB（5Mpa）
C：400LB
D：600LB（11Mpa）
E：900LB（15Mpa）
F：1500LB（26Mpa）
G：2500LB（42Mpa）
H——Z用于国内标准压力等级代号(I J O X 不用)
低压：H：0.25Mpa
K：0.6Mpa
L：1.0Mpa
M：1.6Mpa
中压：
N：2.5 Mpa
P：4.0 Mpa
Q：6.4 Mpa
R：10.0 Mpa
高压：
S：16.0 Mpa
T：20.0 Mpa
U：22.0 Mpa
V：25.0 Mpa
W：32.0 Mpa
三：管道材料等级顺序号，用阿拉伯数字表示，有1——9组成。

在管道公称压力等级等级和材质类别代号相同的情况下，可以有九个不同系列的管道材料等级
四：管道材质类别代号
A：铸铁B：碳钢C：普通低合金钢D：合金钢E：不锈钢F：有色金属G：非金属
H：衬里及内防腐
五：项目代号
外管：083氮氢压缩工段：672B 低温甲醇洗：706 液氮洗：707 氨合成：708 尿素：801 二氧化碳压缩：802。

***材料编码统一规定管道材料专业部分管道材料编码体系编制规则0. 类名及材料1. 钢管管子类型1.2 端部形式特殊要求壁厚壁厚,见表特殊要求，见表 材料及标准,见表及 端部形式，见表 管子类型，见表 管子，见表2 管件壁厚或等级，见表及表管件类型结构型式特殊要求,见表管件标准,见表 材料，见表及 制造和连接型式，见表 管件类型，见表结构型式，见表 管件，见表连接型式管件标准特殊要求管件等级3 法 兰3.1 法兰类型壁厚(仅对焊和承插焊)，见表 特殊要求,见表法兰标准,见表 材料及其标准，见表及 密封面型式，见表 法兰类型，见表 压力等级，见表 法兰，见表3.2压力等级3.3密封面型式法兰标准3.5特殊要求4 盲板与放净环4.1 盲板类型及放净环的放净孔型式表 盲板类型及放净环的放净孔型式密封面型式表 密封面型式4.3 盲板标准表 盲板标准盲板标准,见表 材料，见附表及 密封面型式，见表类型或放净孔型式，见表 压力等级，见表盲板或放净环，见表5 垫片垫片类型垫片型式垫片厚度,见表垫片标准,见表材料，见表 垫片型式，见表 垫片类型，见表 压力等级，见表 垫片，见表垫片材料垫片标准垫片厚度6 紧固件紧固件类型紧固件标准,见表 螺栓螺母材料,见表紧固件类型，见表 紧固件，见表紧固件材料紧固件标准8 美洲体系阀门阀门类型表 阀门类型特殊要求，见表 驱动方式,见表 阀内件材料,见表阀体材料，见表结构型式，见表阀门类型，见表 连接型式，见表 阀门，见表 压力等级，见表连接型式表连接型式结构型式表结构型式阀体材料表阀体材料阀芯材料表阀芯材料驱动方式表驱动方式特殊要求。

***材料编码统一规定管道材料专业部分管道材料编码体系编制规则0. 类名及材料........1. 钢管1.1 管子类型1.2 端部形式1.3 特殊要求1.4 壁厚 壁厚,见表1.4特殊要求，见表1.3 材料及标准,见表0.2及0.3 端部形式，见表1.2 管子类型，见表1.1 管子，见表0.1..2 管件壁厚或等级，见表1.3及表2.62.1 管件类型2.2 结构型式特殊要求,见表2.5管件标准,见表2.4 材料，见表0.2及0.3 制造和连接型式，见表2.3 管件类型，见表2.1结构型式，见表2.2 管件，见表0.12.3 连接型式.2.4 管件标准2.5 特殊要求2.6 管件等级.3 法兰壁厚(仅对焊和承插焊)，见表1.3特殊要求,见表3.5法兰标准,见表3.4材料及其标准，见表0.2及0.3密封面型式，见表3.3法兰类型，见表3.1压力等级，见表3.2.法兰，见表0.1 3.1法兰类型3.2压力等级3.3密封面型式.3.4 法兰标准3.5特殊要求..4 盲板与放净环4.1 盲板类型及放净环的放净孔型式表4.1 盲板类型及放净环的放净孔型式盲板标准,见表4.3 材料，见附表0.2及0.3 密封面型式，见表4.2类型或放净孔型式，见表4.1 压力等级，见表3.2盲板或放净环，见表0.14.2 密封面型式表4.2 密封面型式4.3盲板标准表4.3 盲板标准..5 垫片5.1 垫片类型5.2 垫片型式垫片厚度,见表5.5垫片标准,见表5.4材料，见表5.3 垫片型式，见表5.2 垫片类型，见表5.1 压力等级，见表3.2 垫片，见表0.15.3 垫片材料..5.4 垫片标准5.5 垫片厚度6 紧固件紧固件标准,见表6.3 螺栓螺母材料,见表6.2紧固件类型，见表6.1 紧固件，见表0.16.1 紧固件类型6.2 紧固件材料6.3 紧固件标准.8 美洲体系阀门特殊要求，见表8.7驱动方式,见表8.6阀内件材料,见表8.5阀体材料，见表8.4压力等级，见表3.2结构型式，见表8.3连接型式，见表8.2阀门类型，见表8.1阀门，见表0.1.8.1 阀门类型表8.1 阀门类型8.2 连接型式表8.2 连接型式8.3 结构型式表8.3 结构型式...8.4 阀体材料表8.4 阀体材料.8.5 阀芯材料表8.5 阀芯材料..8.6 驱动方式表8.6 驱动方式8.7 特殊要求.。

缩写符号中文英文B(in.or") 英寸InchBB 螺栓连接的阀盖 Bolted BonnetBC 螺栓阀帽 Bolted CapBE 坡口端Bevelled EndBW 对焊Butt WeldCA 腐蚀裕度 Corroison AllowanceCAF 压缩石棉纤维Compressed Asbestos FiberCALC 计算CalculateCS 碳钢Carbon SteelCST 铸钢Cast SteelDWG 图 DrawingEC 外涂Exteral CoatingEFW 电熔焊Electric fusion WeldERW 电阻焊Elecric resistance WeldFF 平面Flat Face(Full Face), T+ G9 i$ I* }3 z) _9 A- ~ FLG 法兰FlangeFtoF 面至面Face to FaceGALV 镀锌的GalvanizedHEX.NUT 六角形螺母Hexagonal NutHF 钨铬钴（硬质）合金表面Hardened Facing(API ST'D 600Tadle3Trim No.5)ID 内径Inside DiameterLB 磅 PoundLIFT 升降式Lift TypeLJ 翻边短管 Lap JointM&F 凹面和凸面Male & FemaleMAX 最大MaximumMIN 最小MinimumNB 无阀帽Non-BonnetNo. 序号NumberNPS 管道公称直径Nominal Pipe SizeNPI 美国标准锥管螺纹American National Standard TaperPipe Thread OD 外径Outside DiameterOS&Y 外螺纹阀轭Outside Screw and Yoke TypeP&ID 工艺仪表流程图 Piping&Instrument DrawingPE 平端Plain EndPTFE 聚四氟乙烯PolyterafluoroethylenePVC 聚氯乙烯 Poly Vinyl ChlorideR 半径RadiusRF 突面Raised FaceRJ 环槽面Ring JointS.BOLT 双头螺栓 Stud boltSCH 管表号ScheduleSCRD 螺纹的ScrewedSH 硬表面层 Surface Hardened Steel(API ST'D600Table3Trim No.8or8A) SMLS 无缝钢管 Seamless SteelSO 平焊Slip OnSS 不锈钢Stainless SteelST'D 标准StandardSW 承插焊Socket WeldSWING 旋启式Swing TypeT&G4 ^/ {' M3 O??_9 r* x榫面和槽面Tongue＆GrooveTE 螺纹端Threaded EndTHD 螺纹的Threaded/ }) h: z+ G7 S8 g9 ?& oUFD 公用工程流程图 Utility Flow DrawingWELD 焊接WeldWN 焊颈（对焊）Weld NeckBBP EL 底板底面标高B.L. 界区线BOP EL 管道底标高CL EL 中心线标高DIS 出口DR 导淋ECC 底平偏心异径管EL 标高F.P. 固定点FTF 管件对管件M.L. 接图线MI/SF 金属软管PF EL 平台标高PN 装置北POS EL 支撑点标高SUC 入口TOP ECC 顶平偏心异径管VENT 放空WP EL 工作点标高阀门种类VS 闸阀VB 球阀VC 止回阀VD 截止阀VF 蝶阀VG 隔膜阀VN 针形阀VR 旋塞阀端面型式F 法兰B 对焊端S 承插焊T 螺纹端W 对夹式压力等级A 150Lb（2.0MPa）B 300Lb（5.0MPa）C 600Lb（11.0MPa）D 800LbE 900Lb（15.0MPa）F 1500Lb（26.0MPa）G 2500Lb（42.0MPa）K 1.0MPaL 1.6MPaM 2.5MPaN 4.0MPaP 6.3MPaQ 10.0MPaR 16.0MPaT 25.0MPaW 特殊压力级阀体材质A 铸铁B 碳钢C 低合金钢D 合金钢E 不锈钢F 非金属G 衬里及内防腐H 有色金属K 特殊材料X 渡锌碳钢石油化工企业配管工程常用英语缩写大耳朵英语 2007-07-31 22:02:46 【打印】。

一、管道号例如：86056-CA21H-6"-P-IH中86056为管线号，CA21H为管道等级，6"为管道尺寸，P为管道介质代码，IH绝热类型1、管道等级CA21H中第一个字母为法兰压力等级，第二个字母为管道材料，第三个数字为腐蚀余量，第四个数字为序列号，第五个字母为后缀(特殊要求)(1)、法兰压力等级A：150C：300E：600F：900H：1500J：2500S：BDO合成高压管道特殊等级(2)、管道材料A：碳钢C：碳钢(低温)D：304SS/304LSSE：316SS/316LSSF：321SSP：20合金R：HASTELLOY合金(3)、后缀(特殊要求)C：碱液专用G：镀锌H：氢气专用J：夹套管N：高压蒸汽专用R：衬里管S：强酸专用T：催化剂专用U：地管2、管道介质代码(1) BDO装置P：工艺介质、化学品IA：仪表空气NG：氮气PA：工厂空气FOS：燃料油供给FOR：燃料油返回FG：燃料气LO：润滑油SO：废油CWS：循环上水CWR：循环回水FW：消防水STM：蒸汽LS：低压蒸汽IS：次中压蒸汽MS：中压蒸汽HS：高压蒸汽SPS：SPD用高压蒸汽CN：冷凝液LSC：低压蒸汽凝液ISC：次中压蒸汽凝液MSC：中压蒸汽凝液HSC：高压蒸汽凝液PW：饮用水SW：生产水DW：脱盐水BFW：锅炉给水RW：生活水AB：乙炔排污B：放空气排污CWW：化学污水OWW：含油污水SWW：生活污水SL：浆料OS：含油浆料NOS：无油浆料SSW：地表雨水PS：工艺排污GCS：冷冻上水GCR：冷冻回水RCS：冷冻剂上水RCR：冷冻剂回水(2) 甲醛装置BB：导热油冷凝器排污BFW：锅炉给水DC：导热油(液)DI：去离子水DN：脱盐水+0.054%氢氧化钠DV：导热油(气)FA：新鲜空气FD：甲醛溶液(浓度0-2%)FG：甲醛气(浓度0.1-10%)FM：甲醛溶液(浓度2.1-56%)FW：工业水GL：乙二醇HS：高压蒸汽HC：高压蒸汽凝液LS：低压蒸汽LC：低压蒸汽凝液ME：甲醇NA：25%氢氧化钠NG：天然气OD：废液排放P：工艺液PG：工艺气体PW：工艺水RG：循环气(浓度小于0.1%的甲醛气) RWR：冷冻回水RWS：冷冻上水VG：放空气CH：化学品(3) 乙炔清净ACE：乙炔DOW：生活水IW：工业水LD:清净下水(乙炔凝液)N：氮气PSUA：98%浓硫酸WW：废水WCA：含乙炔水(4) 提氢A：工艺空气BO：排污液HY：氢气VT：放空气SC：蒸汽冷凝液MW：补充水系统PW：生产生活水系统IW：低压给水FW：高压消防水CNS：清净下水系统RD：雨水系统、事故消防水系统3、绝热类型ET：电伴热JS：蒸汽夹套管ST：蒸汽伴热IA：隔音IC：保冷IH：保温IS：人设防护FS：泡沫二、设备位号BA-80：乙炔净化BY-81：BYD合成BS-82：BDO合成BC-83：BDO浓缩+丁醇回收BR-84：BDO精馏Y-86:公用工程P：泵MX：搅拌器R：反应器C：压缩机E：换热器D：贮槽T：贮罐V：塔J：喷射器S：排放池FS：火炬F：过滤器L：起重机/装车鹤管SL：消音器PA：加药系统三、PID02：乙炔清净03：提氢04：甲醛装置05：BDO装置10：空压制氮、冷冻站四、图号解释解释：前两位为工段号，三四位为专业，1、工段00：厂区外管00-**-0500厂区外管00-**-0501：1#管廊00-**-0502：2#管廊00-**-0503：3#管廊00-**-0504：4#管廊02：乙炔装置02-**-0000：乙炔装置02-**-0100：电石储运02-**-0101电石卸车02-**-0102：筒仓02-**-0103：筒仓除尘02-**-0104：破碎楼02-**-0105：1#栈桥02-**-0106：2#栈桥02-**-0107：3#栈桥02-**-0300：乙炔清净02-**-0500：乙炔气柜02-**-2100：乙炔装置内管廊03 制氢装置03-**-0100：制氢工序03-**-0900：装置内地下管网04：甲醛装置04-**-0100：甲醛框架04-**-0200：甲醛中间罐区04-**-0300：甲醛装置内管廊05：BDO装置05-**-0100：乙炔供应+BYD合成05-**-0101：BYD反应框架05-**-0102催化剂厂房05-**-0103催化剂储罐框架05-**-0104板框压滤机厂房05-**-0105乙炔循环压缩机厂房05-**-0106：BYD精馏05-**-0200：BDO合成05-**-0201：合成厂房05-**-0202：压缩厂房05-**-0300：BDO提浓05-**-0301：BDO提浓及精馏框架05-**-0302：丁醇提浓及精馏框架05-**-0400：BDO精馏05-**-0500：中间罐区05-**-0700：BDO装置内管廊05-**-0900：乙炔净化05-**-1000：辅助设施+冷冻站09**-0000 公用工程09-**-0100：循环冷却水站09-**-0101：冷却塔09-**-0102：循环水泵房09-**-0200：脱盐水站10-**-0000：辅助设施10-**-0100：冷冻站10-**-0200：空压制氮站10-**-0201：空压制氮厂房10-**-0300：中央控制楼及分析楼10-**-0500：储运设施10-**-0501：成品罐区（液体罐区）10-**-0502：泡沫消防10-**-0503：汽车装车站10-**-0700：生产生活消防水站10-**-0701：综合泵站10-**-0800：回用水处理站10-**-0900：全厂火炬10-**-1000：综合仓库10-**-1100：综合维修10-**-1200：泡沫消防站10-**-1400：换热站10-**-1600：污水收集10-**-1604：污水收集泵房2、专业11：热工15：安全/消防/卫生30：总体31：粉体工程40：化工工艺41：工艺系统42：管道46：管道材料49：分析化验50：自控61：建筑62：结构70：暖通80：给排水/化水90：电气。

表1 管道图中的物料代号表汉语拼音字母代号英文字母代号代号物料名称代号物料名称代号物料名称代号物料名称S X XS XS′SS FS RS RS′DS DS′YS YS′HS TS NS DS CS JS E 工业用水(上水)下水循环上水循环回水生活用水消防用水热水热水回水低温水低温水回水冷冻盐水冷冻盐水回水化学软水脱盐水凝结水排污水酸性下水碱性下水二氧化碳YAAZKD1D2ZKFMRMYRYLYMYYQYSYFYIQQ液氨气氨蒸汽空气氮气和惰性气体仪表用氮气真空放空、火炬系统煤气、燃料气有机载热体油燃料油润滑油密封油氧气压缩空气通风乙炔氢气AACAGBDBFBWCABCOCWDMDRDWFGHSHWIALALOLS工艺空气酸酸性气体排污锅炉给水锅炉水本菲尔溶液二氧化碳冷却水脱盐水导淋饮用水燃料气高压蒸汽冷却水回水仪表空气醛系润滑油低压蒸汽MEMSNNANGNHOXPAPGPWPVRWSCSGS0ETTWVVE甲醇系中压蒸汽氮气丙烯腈天然气氨氧气工厂空气工艺气体工艺水安全线未处理的水蒸汽冷凝液合成气密封油乙烯处理水放空真空排放表2 管道图中常用的图例符号名称图例符号备注裸管单线表示小直径管，双线表示大直径管，虚线表示暗管或埋地管保护管例如保温管、保冷管蒸汽伴热管道电伴热管道夹套管道软管翅管例如橡胶管例如翅型加热管管道连接平焊法兰连接对焊(高颈)法兰连接活套法兰连接承插连接螺纹连接焊接连接法兰盖(盲板)表示坡度3‰，箭头表示坡向椭圆型封头(管帽)平板封头8字形盲板注明操作开或操作关同心大小头又称同心异径管偏心大小头又称偏心异径管防空管防雨帽火炬孔板锐孔板或限流锐孔板分析取样接口计器管嘴注明：温3/8″压1/2″漏头注明型号或图号视镜转子流量计临时过滤器注明图纸档案号玻璃管液面计、玻璃注明型号或图号板液面计、高压液面计地漏注明型号或图号取样阀实验室用龙头注明型号底阀丝堵活接头挠性接头波形补偿器注明型号或图号方形补偿器注明型号或图号填料式补偿器注明型号或图号Y形过滤器注明型号锥型过滤器注明型号消声器阻火器注明型号或图号爆破膜喷射器注明型号或图号疏水器注明型号液动阀或气动阀注明型号电动阀注明型号球阀蝶阀注明型号角阀注明型号90°弯管(向上弯)俯视图中竖管断口画成圆，圆心画点，横管画至圆周；左视图中横管画成圆，竖管画至圆心90°弯管(向下弯)俯视图中，竖管画成圆，横管画至圆心；左视图中横管画成圆，竖管画至圆心管路投影相交其画法可把下面被遮盖部分的投影断开或画成虚线，也可将上面可见管道的投影断裂表示管路投影重合画法是将上面管道断裂表示隔膜阀减压阀注明型号止回阀注明型号平台面符号安全阀弹簧式与重锤式注明型号来回弯(45°)俯视图中两次45°拐弯画成半圆表示三通俯视图：竖管断口画成圆，圆心画成点：横管画至圆周。
