齿轮油泵参数及工作条件一、齿轮油泵产品概述:1、本泵适用于输送各种有润滑性的液体,温度不高于70℃,如需高温200℃,同本单位联系可配用耐高温材料即可,粘度为5×10-5~1.5×10-3m2/s。
2、齿轮油泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体,如汽油、笨等。
泵体中装有一对回转齿轮,依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分。
泵运转时主动齿轮带动被动齿轮旋转,当齿轮脱开啮合时在吸入侧就形成局部真空,液体被吸入。
被吸入的液体充满齿轮的各个齿谷而带到排出侧,单级单吸油泵齿轮进入啮合时液体被挤出而排出泵外。
二、齿轮油泵结构说明:本产品由泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成。
1、泵体、前后盖等零件为灰铸铁件,齿轮用优质碳素钢制作;亦可根据用户需要用铜材或不锈钢制作。
2、安全阀。
齿轮油泵自身不带安全阀,用户在使用时需自行在管路系统中安装安全阀。
KCB,系列齿轮油泵在后泵盖或泵体上方装有安全阀,当泵或排出管道发生故障或将排出阀门完全关闭而产生高压和高压击时安全阀就会自动打开,卸除部分或全部的高压液体回到吸入腔,从而对泵及管道起到安全保护作用。
3、轴承。
齿轮油泵全部采用DU轴承;可根据用户要求采用锡青铜轴承。
&0818.3-83.3、1.1齿轮油泵采用DU轴承;可根据用户要求采用锡青铜轴承。
KCB133-960、8-60齿轮油泵有采用DU轴承,锡青铜轴承和滚动轴承三种结构,需在订货时注明。
订货时未注明者均按DU轴承结构供货。
轴承为内置型式,依靠被输送介质进行润滑;011轴承和锡青铜轴承能在非润滑性介质中工作。
4、轴封。
本系列产品的轴端密封有骨架油封、机械密封及填料密封三种结构。
a.骨架油封:骨架油封的特点是维护、更换方便,成本低,但寿命较短。
丁晴胶骨架油封适用于1001:以下工作环境;氟橡胶骨架油封适用于200℃以下工作环境。
Kcb-135齿轮油泵十一五”期间,我国将进行多项重大基础设施建设,仅在铁路新线建设和电建设方面的投资就将达到2万多亿元。
此外,航空业期盼多年的大型飞机研制项目即将上马,第二条西气东输管线也有望启动。
数万亿元的投资无疑也将给能源行业带来巨大的发展机遇。
石油和化工产品将更广泛地用于工业、农业、人民生活等各个领域。
国民经济的方方面面都离不开石油和化工产品,石油和化工产品在国民经济占有举足轻重的地位,行业每年在向国家贡献着全国工业企业利润总值的/4份额的同时,又成为环境保护、公众安全的众矢之的。
事实就是如此矛盾。
当前我国石油和化工行业整合方兴未艾,企业贯彻落实“十一五”规划纲要、自觉调控供给的理念明显增强,“十一五”规划纲要给我国石油和化工市场带来了发展契机。
行业内企业要抓住机遇,迎接挑战,化解危机,理性应对市场变化,努力保持市场的良好发展势头,促使中国石油和化工行业焕发新的生机活力,在平稳健康的运行过程中,实现自身的跨越式发展。
【KCB/2CY型齿轮油泵】产品:【KCB/2CY型齿轮油泵】产品简介:2CY、KCB齿轮式输油泵:1、本泵适用于输送各种有润滑性的液体,温度不高于70℃,如需高温200℃,同本单位联系可配用耐高温材料即可,粘度为5×10-5~1.5×10-3m2/s。
2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体,如汽油、笨等。
【KCB/2CY型齿轮油泵】型号意义:【KCB/2CY型齿轮油泵】特性优点:1.2CY、KCB齿轮式输油泵结构简单紧凑.使用和保养方便,2.2CY、KCB齿轮式输油泵具良好的自吸性,帮每次开泵前不须灌人液体,3.2CY、KCB齿轮式输油泵的润滑是靠输送的液体而自动达到.故日常工作时无须另加润滑液。
4.利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。
在泵工作中受到不可避免的液压冲击时,能起到较号的缓冲作用。
【KCB/2CY型齿轮油泵】工作原理:2CY、KCB齿轮式输油泵在泵体中装有一对回转齿轮,一个主动,一个被动,依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分。

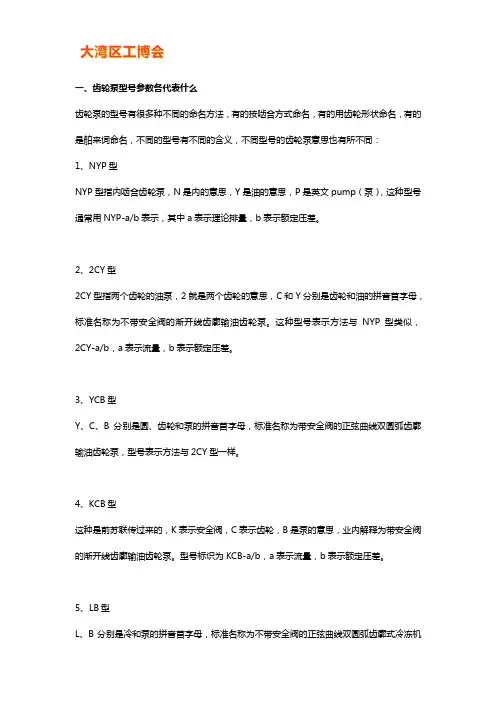

一、齿轮泵型号参数各代表什么齿轮泵的型号有很多种不同的命名方法,有的按啮合方式命名,有的用齿轮形状命名,有的是舶来词命名,不同的型号有不同的含义,不同型号的齿轮泵意思也有所不同:1、NYP型NYP型指内啮合齿轮泵,N是内的意思,Y是油的意思,P是英文pump(泵),这种型号通常用NYP-a/b表示,其中a表示理论排量,b表示额定压差。
2、2CY型2CY型指两个齿轮的油泵,2就是两个齿轮的意思,C和Y分别是齿轮和油的拼音首字母,标准名称为不带安全阀的渐开线齿廓输油齿轮泵。
这种型号表示方法与NYP型类似,2CY-a/b,a表示流量,b表示额定压差。
3、YCB型Y、C、B分别是圆、齿轮和泵的拼音首字母,标准名称为带安全阀的正弦曲线双圆弧齿廓输油齿轮泵,型号表示方法与2CY型一样。
4、KCB型这种是前苏联传过来的,K表示安全阀,C表示齿轮,B是泵的意思,业内解释为带安全阀的渐开线齿廓输油齿轮泵。
型号标识为KCB-a/b,a表示流量,b表示额定压差。
5、LB型L、B分别是冷和泵的拼音首字母,标准名称为不带安全阀的正弦曲线双圆弧齿廓式冷冻机润滑齿轮泵。
6、BW型BW是保温的拼音缩写,主要用于输送对温度有要求,在低温下会凝固的介质。
7、LYB型L是立式的意思,YB是油泵的拼音缩写,标准名称为带安全阀的正弦曲线双圆弧齿廓式立式输油齿轮泵。
以上就是一些齿轮泵的型号含义及表示方法,那么该如何选择齿轮泵型号呢?二、怎么选择合适的齿轮泵齿轮泵的种类众多,型号各异,不同的齿轮泵有不同的适用范围,因此要根据实际需要和使用环境来选择合适的齿轮泵。
齿轮泵的选择要注意:1、根据齿轮泵使用的地形条件、水位条件、运转条件等来决定齿轮泵的型式,如选择卧式还是立式等。
2、根据液体介质性质,确定是选择清水齿轮泵,热水齿轮泵还是齿轮油泵等,注意安装在危险区域的齿轮泵应采用相应的防护措施,如使用在爆炸区域应选择相应等级的防爆电动机。
3、根据流量大小选择,看是用单吸齿轮泵还是双吸齿轮泵,确定齿轮泵的型号后,按最大流量或正常流量的1.1倍,取放大5%—10%余量后的扬程这两个性能的主要参数,在型谱图或者系列特性曲线上确定具体型号。
齿轮油泵型号价格及及性能参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业,上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时,上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关,为此,目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家,同时经过多年的发展,产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力,上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者,对于水泵的维修、保养等各大方面都有自己独特的方法,下面就一起来看看吧!一、KCB齿轮油泵用途说明:KCB齿轮泵适用于输送各种油类、如重油、柴油、润滑油,配用铜齿轮可输送内点低液体,如气油、笨等所以称为齿轮油泵,不锈钢齿轮泵可输送饮料和腐蚀性的液体。
不适用于含硬质颗粒或纤维的,适用粘度为5×10-5~1.5×103m2/s。
温度不高为70℃,如需输送高温液体,单级单吸油泵请使用耐高温齿轮油泵,可输送300℃以下液体。
二、KCB齿轮油泵特点:1、该电动抽油泵结构简单紧凑,使用和保养方便。
2、具良好的自吸性,故每次开泵前不须灌入液体。
3、润滑是靠输送的液体而自动达到的,故日常工作时无须另加润滑液。
4、利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。
在油泵工作中受到不可避免的液压冲击时,能起到良好的缓冲作用。
三、KCB齿轮油泵结构说明:KCB齿轮油泵泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成.1、泵体、前后盖等零件为灰铸铁件,齿轮用优质碳素钢制作;亦可根据用户需要用铜材或不锈钢制作。
2、安全阀。
KCB系列油泵在后泵盖或泵体上方装有安全阀,齿轮油泵当泵或排出管道发生故障或将排出阀门完全关闭而产生高压和高压沖击时安全阀就会自动打开,卸除部分或全部的高压液体回到吸入腔,从而对泵及管道起到安全保护作用。

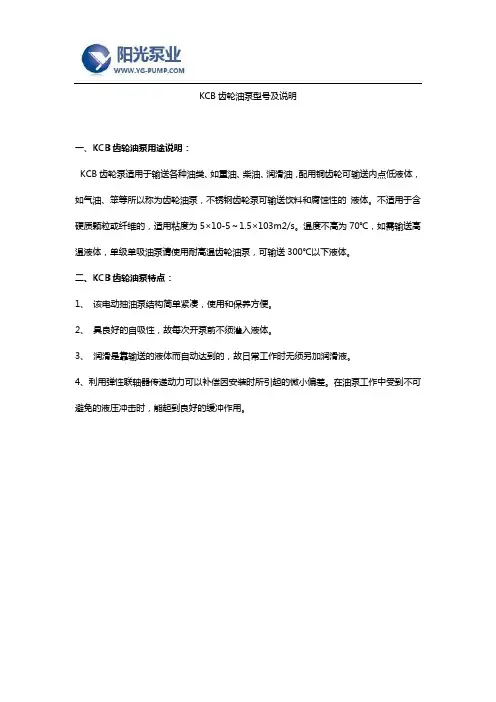

KCB齿轮油泵型号及说明一、KCB齿轮油泵用途说明:KCB齿轮泵适用于输送各种油类、如重油、柴油、润滑油,配用铜齿轮可输送内点低液体,如气油、笨等所以称为齿轮油泵,不锈钢齿轮泵可输送饮料和腐蚀性的液体。
不适用于含硬质颗粒或纤维的,适用粘度为5×10-5~1.5×103m2/s。
温度不高为70℃,如需输送高温液体,单级单吸油泵请使用耐高温齿轮油泵,可输送300℃以下液体。
二、KCB齿轮油泵特点:1、该电动抽油泵结构简单紧凑,使用和保养方便。
2、具良好的自吸性,故每次开泵前不须灌入液体。
3、润滑是靠输送的液体而自动达到的,故日常工作时无须另加润滑液。
4、利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。
在油泵工作中受到不可避免的液压冲击时,能起到良好的缓冲作用。
三、KCB齿轮油泵结构说明:KCB齿轮油泵泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成.1、泵体、前后盖等零件为灰铸铁件,齿轮用优质碳素钢制作;亦可根据用户需要用铜材或不锈钢制作。
2、安全阀。
KCB系列油泵在后泵盖或泵体上方装有安全阀,齿轮油泵当泵或排出管道发生故障或将排出阀门完全关闭而产生高压和高压沖击时安全阀就会自动打开,卸除部分或全部的高压液体回到吸入腔,从而对泵及管道起到安全保护作用。
3、轴承。
2CY系列油泵全部采用DU轴承;可根据用户要求采用锡青铜轴承。
&0818.3-83.3、2CY1.1齿轮油泵采用DU轴承;可根据用户要求采用锡青铜轴承。
4、轴封。
本系列齿轮油泵产品的轴端密封有骨架油封、机械密封及填料密封三种结构。
a. 骨架油封:骨架油封的特点是维护、更换方便,成本低,但寿命较短。
丁晴胶骨架油封适用于1001:以下工作环境;氟橡胶骨架油封适用于200℃以下工作环境。
b. 1机械密封:机械密封的特点是密封可靠、寿命长,成本高。
机械密封的基体用不锈钢制造,动、静环视介质不同分别由YG8硬质合金或YG8-石墨制造,使用温度在200℃以下。
【KCB/2CY型齿轮油泵】产品:【KCB/2CY型齿轮油泵】产品简介:2CY、KCB齿轮式输油泵:1、本泵适用于输送各种有润滑性的液体,温度不高于70℃,如需高温200℃,同本单位联系可配用耐高温材料即可,粘度为5×10-5~1.5×10-3m2/s。
2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体,如汽油、笨等。
【KCB/2CY型齿轮油泵】型号意义:【KCB/2CY型齿轮油泵】特性优点:1.2CY、KCB齿轮式输油泵结构简单紧凑.使用和保养方便,2.2CY、KCB齿轮式输油泵具良好的自吸性,帮每次开泵前不须灌人液体,3.2CY、KCB齿轮式输油泵的润滑是靠输送的液体而自动达到.故日常工作时无须另加润滑液。
4.利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。
在泵工作中受到不可避免的液压冲击时,能起到较号的缓冲作用。
【KCB/2CY型齿轮油泵】工作原理:2CY、KCB齿轮式输油泵在泵体中装有一对回转齿轮,一个主动,一个被动,依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分。
A 为入吸腔,B为排出腔。
泵运转时主动齿轮带动被动齿轮旋转,当齿化从啮合到脱开时在吸入侧(A)就形成局部真空,液体被吸入。
被吸入的液体充满齿轮的各个齿谷而带到排出侧(B),齿轮进入啮合时液体被挤出,形成高压液体并经泵的排出口排出泵外。
【KCB/2CY型齿轮油泵】结构特点:1.2CY、KCB齿轮式输油泵是卧式回转泵,主要有泵体、齿轮、轴承座、安全阀、轴承及密封装置等机件组成。
2.泵体、轴承座等为灰铸铁件,齿轮用优质碳素钢材制作,亦可根据用户特殊需要用铜材料或不锈钢材料制作。
3.轴承座上有一填料函室,起轴向密封作用。
2CYl00/3,2CYl20/3,2CYl50/3,KCB一300~960型泵采用骨架密封装置。
轴承采用单列向心球轴承。
KCB一18.3~83.3型泵采用三个耐油橡胶圈和中间衬隔的一个挡圈组成,调节压紧盖上的两只螺母来调节密封的程度,轴承采用铜基粉末含油轴承。
齿轮泵型号及参数引言:齿轮泵是一种常见的液压泵,它通过齿轮之间的啮合来产生流体的加压。
齿轮泵可用于各种工业领域,广泛应用于液压系统、润滑系统、注油系统等。
为了选择适合特定应用的齿轮泵,我们需要了解不同型号和相关参数。
一、齿轮泵的基本工作原理:齿轮泵由两个相互啮合的齿轮组成,通常是一个驱动齿轮和一个从动齿轮。
驱动齿轮通过旋转驱动从动齿轮,从而将液体从泵的吸入口吸入,并通过压力油路将液体推送到排液口。
在齿轮之间形成的密封空间中,液体被压缩和推送,从而实现液体的加压传送。
二、齿轮泵的常见型号:1. 外啮合式齿轮泵:外啮合式齿轮泵也称为外齿轮泵,其齿轮直径相对较大,通常用于较大流量和较低压力的应用。
外齿轮泵结构简单,具有体积小、噪音低的优点。
它适用于一般液体的输送,如水、润滑油等。
2. 内啮合式齿轮泵:内啮合式齿轮泵也称为内齿轮泵,其齿轮直径相对较小,通常用于较小流量和较高压力的应用。
内齿轮泵结构更加复杂,但具有更高的工作效率和更好的自吸能力。
它适用于高压液体的输送,如液压油、燃油等。
三、齿轮泵的参数:1. 流量:流量是指单位时间内通过齿轮泵的液体体积。
在选择齿轮泵时,需要根据实际应用需求确定所需流量。
通常以升/分钟(L/min)或立方米/小时(m³/h)为单位进行表示。
2. 压力:压力是指液体在齿轮泵内的加压程度。
在选择齿轮泵时,需要根据系统的工作压力确定所需泵的最大压力。
通常以兆帕(MPa)或巴(bar)为单位进行表示。
3. 转速:转速是指齿轮泵主动齿轮的旋转速度。
在选择齿轮泵时,需要根据系统的要求和液体性质确定所需的泵转速。
通常以转/分钟(rpm)为单位进行表示。
4. 温度:温度是指液体在齿轮泵内的工作温度范围。
齿轮泵通常能够适应一定范围的温度变化,但在选择时需要确保所选泵能够在实际工作条件下正常运行。
5. 材料:材料是指齿轮泵的主要构成材料。
常见的材料包括铸铁、铝合金、不锈钢等。
在选择齿轮泵时,需要根据液体属性和工作环境选择合适的材料,以确保泵具有良好的耐腐蚀性和耐磨性。
齿轮油泵kcb-83.3程性试验,并取得了成功。
自1999年,世界上第一条商业化的柔性直流输电工程投入运行以来,在世界范围内目前已经有十多条工程陆续投运。
记者了解到,随着此次型式试验的顺利完成,中国电科院已启动了柔性直流换流阀成套设备的大批量生产工作,预计11月底完成全部生产、试验任务,并具备向现场发货条件,从而为我国首条柔性直流输电示范工程——上海南汇风电场柔性直流输电示范工程的投运奠定坚实的基础。
未来5年形成400亿元市场专家告诉记者,柔性直流输电技术对于提高交流系统的动态稳定性、增加系统的动态无功储备、改善交流系统电能质量,解决非线性负荷、冲击性负荷所带来的问题,具有较强的技术优势,也是智能电网建设中解决大容量、间歇式新能源发电并网的重要技术手段。
LQRY系列热油泵一、产品概述LQRY系列热油泵,在我国载热体加热系统中得到广泛的使用,已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域,主要用于输送不含固体颗粒的弱腐性高温液体,使用温度≤370℃,是一种理想的热油循环泵。
二、型号意义三、型号惨数型号model 流量m3/h扬程m转速r/min功率kw轴功率配用功率LQRY26-20-100 4.51528250.450.75 LQRY50-32-1508222740 1.0 1.5 LQRY50-32-16010252840 1.5 2.2 LQRY65-40-16012.5252880 2.53 LQRY50-50-17012.5322890 3.24 LQRY65-50-180******** 4.5 5.5 LQRY65-50-17040252900 4.5 5.5 LQRY80-50-180******** 6.77.5 LQRY80-50-17060202900 6.77.5 LQRY100-65-190603829309.211 LQRY100-65-2008040293012.515 LQRY100-65-2205850293012.515 LQRY100-65-23010055294019.522 LQRY125-100-1901553029402022 LQRY100-65-24010070295025.530 LQRY100-65-25710080295032.537 LQRY125-100-22016045295025.537 LQRY125-80-25016060297035.545 LQRY125-100-25720060297042.855 LQRY125-100-26026070297064.375 LQRY125-100-27030070297075.390 LQRY125-100-2702208529706890 LQRY150-125-27034076297089.5110 LQRY150-125-270400782970106132LQRY系列热油泵(安装尺寸)CYZ-A型自吸式离心油泵一、产品概述CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品,该泵适用于石油行业、陆地油库、油罐车的理想产品,并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等,分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃-80℃,如输送化工液体可改用耐腐蚀机械密封。
KCB型齿轮泵性能参数
1.流量:KCB型齿轮泵的流量是指单位时间内通过泵的液体体积。
其流量大小与泵的转速、排量和压力有关。
在设计选择泵时,需要根据实际需要的流量来选择合适的型号和规格。
2.扬程:扬程是指泵能够提供的最大压力,也可以理解为液体的最大输送高度。
KCB型齿轮泵的扬程大小与泵的结构、泵件的材质等有关。
3.转速:转速是指泵的转速,通常以转/分为单位。
KCB型齿轮泵的转速一般在2000-3000转/分之间。
4.排量:排量是指泵在单位时间内从进口吸入并输送到出口的液体体积。
KCB型齿轮泵的排量与泵的齿轮设计有关,主要包括齿宽、齿数等参数。
5.功率:功率是指泵单位时间内所消耗的电能或机械能。
KCB型齿轮泵的功率与泵的流量、扬程有关。
6.效率:效率是指泵的能量利用率,即泵输出功率与输入功率之比。
KCB型齿轮泵的效率一般在60%以上。
除了以上的性能参数,KCB型齿轮泵还具有以下特点:
1.结构简单紧凑,易于安装和维护。
2.泵的吸、排压差小,输送介质稳定,流量均匀。
3.泵的转速高,能够适应较高的工作压力。
4.具有自吸性能,能够较快地将介质吸入泵内。
5.泵体采用优质铸铁材料,具有较强的耐腐蚀性和耐磨性。
综上所述,KCB型齿轮泵是一种性能稳定、使用方便的泵种。
其性能参数包括流量、扬程、转速、排量、功率和效率等,可以根据实际需求选择合适的型号和规格。
同时,其结构简单紧凑,具有自吸性能和较高的工作压力,广泛应用于工业领域中的润滑油、轻质燃油、重质油等介质的输送。

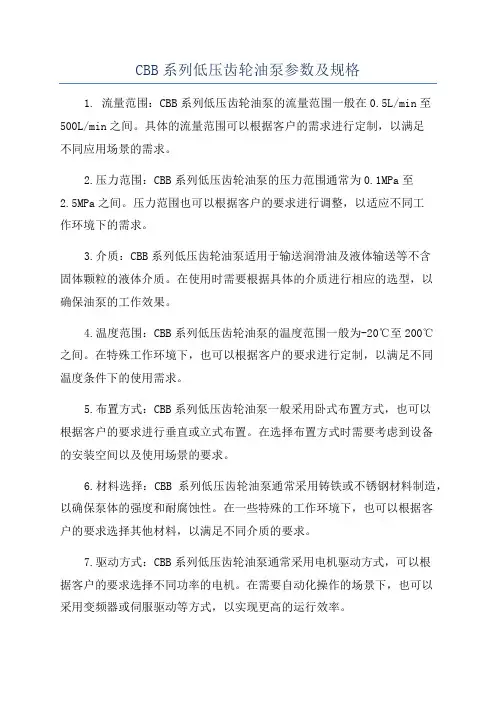

CBB系列低压齿轮油泵参数及规格1. 流量范围:CBB系列低压齿轮油泵的流量范围一般在0.5L/min至500L/min之间。
具体的流量范围可以根据客户的需求进行定制,以满足不同应用场景的需求。
2.压力范围:CBB系列低压齿轮油泵的压力范围通常为0.1MPa至2.5MPa之间。
压力范围也可以根据客户的要求进行调整,以适应不同工作环境下的需求。
3.介质:CBB系列低压齿轮油泵适用于输送润滑油及液体输送等不含固体颗粒的液体介质。
在使用时需要根据具体的介质进行相应的选型,以确保油泵的工作效果。
4.温度范围:CBB系列低压齿轮油泵的温度范围一般为-20℃至200℃之间。
在特殊工作环境下,也可以根据客户的要求进行定制,以满足不同温度条件下的使用需求。
5.布置方式:CBB系列低压齿轮油泵一般采用卧式布置方式,也可以根据客户的要求进行垂直或立式布置。
在选择布置方式时需要考虑到设备的安装空间以及使用场景的要求。
6.材料选择:CBB系列低压齿轮油泵通常采用铸铁或不锈钢材料制造,以确保泵体的强度和耐腐蚀性。
在一些特殊的工作环境下,也可以根据客户的要求选择其他材料,以满足不同介质的要求。
7.驱动方式:CBB系列低压齿轮油泵通常采用电机驱动方式,可以根据客户的要求选择不同功率的电机。
在需要自动化操作的场景下,也可以采用变频器或伺服驱动等方式,以实现更高的运行效率。
8.使用寿命:CBB系列低压齿轮油泵的使用寿命一般在3年以上,具体的使用寿命会受到使用条件、维护及保养等因素的影响。
在使用过程中,需要定期进行检查和维护,以确保油泵的正常运行。
综上所述,CBB系列低压齿轮油泵具有流量范围广、压力范围大、适用介质广泛、温度范围宽、布置方式灵活、材料选择多样、驱动方式多样以及使用寿命高等优点。
这些参数及规格的不同组合可以满足不同领域和应用场景的需求,为工业生产提供了可靠的输送设备。
Hy01-100x25齿轮油泵浮颗粒的介质用阀门当介质中带有悬浮颗粒时,最适于采用其关闭件沿密封面的滑动带有擦拭作用的阀门。
如果关闭件对阀座的来回运动是竖直的,那末就可能夹持颗粒,因此这种阀门除非密封面材料可以允许嵌入颗粒,否则只适用于基本清洁的介质。
球阀和旋塞阀在启闭过程中对密封面均有擦拭作用,故适宜用在带有悬浮颗粒的介质中。
目前,无论在石油、化工,还是在别的行业的管道系统,阀门应用、操作频率和千变万化,要控制或杜绝那怕是低微的泄漏,最重要、最关键的设备还数阀门。
管道的最终控制是阀门,阀门在各个领域的和可靠表现是独一无二的。
采购后阀门检查及维修保养阀门维修保养不及时,造成阀门失修渗漏或开关不灵;阀门未定期检修试压,甚至使用多年未进行清洗、试压和技术鉴定,致使杂物沉积于阀内,关闭不严,严重渗油、窜油;阀门检修后未关闭,或者拆除阀门后未封堵管口;阀门尘兰垫片使用了不耐油不耐压材料等。
因此,要加强对阀门的检查,力争做到防患于未然。
阀门检查的主要内容:、阀杆动密封及法兰垫片静密封处是否渗漏2、启闭状态是否正常3、阀体有无损伤及渗漏等异常现象4、将平时常开或常闭的阀KCB、2CY型齿轮油泵一、用途KCB普通齿轮润滑泵主要用于各种机械设备中的润滑系统中输送润滑油,适用于输送粘度为5×10-6~1.5×10-3m2/s(5-1500cSt),温度在300℃以下的具有润滑性的油料。
不锈钢齿轮泵,可输送无润滑性的油料、饮料、低腐蚀性的液体。
配用铜齿轮可输送低内点液体,如汽油、苯等。
本系列泵除配置普通电机外,还可根据用户需要配置同规格的防爆电机。
二、应用范围KCB齿轮泵在输油系统中可用作传输、增压泵;在燃油系统中可用作输送、加压、喷射的燃油泵;在一切工业领域中,均可作润滑油泵用。
KCB齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。
齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。
CBB系列低压齿轮油泵参数及规格低压齿轮油泵是一种常用的液压设备,具有结构简单、体积小、重量轻、输出流量大等特点。
CBB系列低压齿轮油泵作为一款经典型号,其参数和规格如下:型号:CBB系列低压齿轮油泵工作压力:0-16MPa流量范围:0-100L/min转速范围:500-3000 rpm油箱容量:1.5-12L电机功率:0.37-3.0kW电源电压:220V/380V噪音水平:≤75dB工作温度:-20°C~60°CCBB系列低压齿轮油泵的主要结构由泵体、传动轴、前后端盖、齿轮、油封等组成。
泵体采用高强度铁铸造或铸钢制作,具有优良的抗压能力和抗磨损性能。
传动轴为优质合金钢材料制作,经过精密加工和热处理,具有良好的强度和耐磨性。
前后端盖采用铝合金材料制作,重量轻且具有良好的密封性。
齿轮为高硬度合金材料制作,经过精密研磨和热处理,具有良好的耐磨性和噪音低等特点。
油封采用高质量的橡胶材料,具有良好的密封性能。
1.结构紧凑,体积小,重量轻,易于安装和维护。
2.输出流量大,工作效率高,节能环保。
3.噪音低,运行平稳,使用寿命长。
4.适用于多种工况,可以在恶劣的环境下正常工作。
5.可根据客户需求进行定制,满足各种特殊要求。
CBB系列低压齿轮油泵广泛应用于冶金、矿山、船舶、建筑机械、农机等行业的液压系统,主要用于润滑、传动和控制液压油的输送。
通过与液压马达、液压阀等设备配合使用,形成一个完整的液压系统,实现各种工作机构的动力传递和控制。
总结:CBB系列低压齿轮油泵具有结构简单、工作可靠、体积小、流量大等特点,在液压系统中得到广泛应用。
其参数和规格的丰富选择,使其适应各类工况和需求。
齿轮泵型号大全齿轮泵型号大全2CY型齿轮泵:主要由齿轮、轴、泵体、泵盖、轴承套、轴端密封等部件组成。
齿轮及轴均经热处理,有较高的硬度和耐磨度。
泵内所有运转部件均利用其输送的介质润滑。
LB型冷冻机专用齿轮泵:适用于输送不含固体颗粒和纤维、无腐蚀性、温度不高于80℃、粘度为5~1500ST的润滑油或性质类似润滑油的其它液体。
CHY型齿轮泵:CH、CHY型齿轮泵是用来输送粘度在200E(1500mpa.s)以下各种不含固体颗粒杂质的机械油、汽轮机油等有润滑性能及性质类似的其它介质,温度不高于120。
CH、CHY型齿轮油泵属容积式泵。
其独特的结构方式具有自吸能力,输送油料时脉动平稳,压力较高、磨损小、使用寿命长、应用广泛、效率高。
WCB型齿轮泵: WCB型齿轮油泵属于低压力里微型手提式节能输油泵,适用于无动力电源的出售单位油桶转油,也适用于炼油厂、电厂、变电所及油库输油。
稀油润滑性系统的稀油治作稀油转运。
K1P型齿轮泵:油泵排量:cm3/r。
效率高,能耗小,操作方便、便于修理,结构牢固,寿命长。
HGP型齿轮泵:QT内啮合齿轮泵内部齿轮触点平滑,静音连转。
其卓越特性为特别齿轮制定,使用时其声音极低,即使在高速运转,音频仍然平稳平和。
kcb齿轮泵:本产品广泛用于国防、科研、石油、化工、冶金、纺织、交通、制药、食品、造纸等工业部门。
适用于输送各种有润滑性的液体,温度不高于80℃,粘度为5-1500mm2/S,工作压力在0.28-1.45MPa。
不合适输送强腐蚀性及含硬颗粒或纤维液体。
2齿轮泵型号齿轮泵的型号一般有ycb齿轮泵、nyp转子泵、kcb齿轮泵等常规产品,一般来说在前面的字母型号就推断出这种泵的各项指标性能和大小参数,在这例举一个如ycb4/0.6的齿轮油泵的工作参数就是,这台齿轮泵的流量是4m/h,工况压力是0.6mpa,只要符合这个工作环境就可以使用。
还有几种常见的齿轮油泵是kcb齿轮泵,kcb代表的是,带安全阀的齿轮泵,kcb200,是指此种齿轮泵的流量是200l/min。
【KCB/2CY型齿轮油泵】产品:【KCB/2CY型齿轮油泵】产品简介:2CY、KCB齿轮式输油泵:1、本泵适用于输送各种有润滑性的液体,温度不高于70℃,如需高温200℃,同本单位联系可配用耐高温材料即可,粘度为5×10-5~1.5×10-3m2/s。
2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体,如汽油、笨等。
【KCB/2CY型齿轮油泵】型号意义:【KCB/2CY型齿轮油泵】特性优点:1.2CY、KCB齿轮式输油泵结构简单紧凑.使用和保养方便,2.2CY、KCB齿轮式输油泵具良好的自吸性,帮每次开泵前不须灌人液体,3.2CY、KCB齿轮式输油泵的润滑是靠输送的液体而自动达到.故日常工作时无须另加润滑液。
4.利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。
在泵工作中受到不可避免的液压冲击时,能起到较号的缓冲作用。
【KCB/2CY型齿轮油泵】工作原理:2CY、KCB齿轮式输油泵在泵体中装有一对回转齿轮,一个主动,一个被动,依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分。
A 为入吸腔,B为排出腔。
泵运转时主动齿轮带动被动齿轮旋转,当齿化从啮合到脱开时在吸入侧(A)就形成局部真空,液体被吸入。
被吸入的液体充满齿轮的各个齿谷而带到排出侧(B),齿轮进入啮合时液体被挤出,形成高压液体并经泵的排出口排出泵外。
【KCB/2CY型齿轮油泵】结构特点:1.2CY、KCB齿轮式输油泵是卧式回转泵,主要有泵体、齿轮、轴承座、安全阀、轴承及密封装置等机件组成。
2.泵体、轴承座等为灰铸铁件,齿轮用优质碳素钢材制作,亦可根据用户特殊需要用铜材料或不锈钢材料制作。
3.轴承座上有一填料函室,起轴向密封作用。
2CYl00/3,2CYl20/3,2CYl50/3,KCB一300~960型泵采用骨架密封装置。
轴承采用单列向心球轴承。
KCB一18.3~83.3型泵采用三个耐油橡胶圈和中间衬隔的一个挡圈组成,调节压紧盖上的两只螺母来调节密封的程度,轴承采用铜基粉末含油轴承。
另外,本系列泵均可采用填料密封以弹性好,耐高温和低温、化学性质稳定且有自润滑性能的柔性石墨做为填料。
4.泵内装有安全阀,当泵或排出管道发生故障或误将排出阀门完全关闭而产生高压和高压冲击时安全阀就会自动打开,卸除部分或全部的高压液体回到低压腔,从而对泵及管道起到安全保护作用。
5.用弹性联轴器直接与驱动电机联接,并安装在公共铸铁底盘上。
【KCB/2CY型齿轮油泵】主要用途:1、KCB、2CY系列齿轮式输油泵适用于输送各种油类,如重油、柴油、润滑油,配用铜齿轮可输送内点低液体,如气油、苯等,本单位还生产不锈钢齿轮泵可输送饮料和腐蚀性的液体。
2、KCB、2CY系列齿轮式输油泵不适用于含硬质颗粒或纤维的,适用粘度为5*10 -5~1.5*103m2/s。
温度不高为70℃,如需输送高温液体,请使用耐高温齿轮泵,可输送300℃以下液体。
【KCB/2CY型齿轮油泵】性能参数:型号规格电机功率(KW)转速(r/min)流量(L/min)排出压力(MPa/cm2)允许吸上真空泵(m)进出口径KCB18.3(2CY-1.1/14.5-2) 1.5140018.3 1.4553/4" KCB33.3(2CY-2/14.5-2) 2.2142033.3 1.4553/4" KCB55(2CY-3.3/3.3-2) 1.51400550.3351" KCB55(2CY-3.3/3.5-2) 2.21420550.551"KCB83.3(2CY-5/3-2) 2.2142083.30.335 1.5"KCB83.3(2CY-5/5-2)3142083.30.55 1.5" KCB200(2CY-8/3.3-2)414402000.3352" KCB200(2CY-12/1.3-2)414402000.1352" KCB200(2CY-12/3.3-2) 5.514402000.3352" KCB200(2CY-12/6-2) 5.514402000.6052" KCB200(2CY-12/10-2)7.51440200 1.0052" KCB300(2CY-18/3.6-2) 5.59603000.3653" KCB300(2CY-18/6-2)7.514403000.653" KCB483.3(2CY-29-3.6-2)7.51440483.30.3653" KCB483.3(2CY-29-10-2)11970483.3 1.0053" KCB633(2CY-38/2.8-2)1110006330.2854" KCB633(2CY-38/8-2)2210006330.854" KCB960(2CY-60/3-2)18.514509600.354" KCB960(2CY-60-6-2)3014509600.654" KCB2000(2CY-120/3-2)3075020000.356" KCB2500(2CY-150/3-2)3775025000.356"【KCB/2CY型齿轮油泵】安装尺寸图:KCB18.3~83.3与2CY1.1~5安装尺寸图型号电动机A B C D E G"L 型号功率KCB18.3-2Y-90L-4 1.5583300230130793/4"230 KCB33.3-2Y-100L1-4 2.2618325285140793/4"250 KCB55-2Y-90L-4 1.558830023013086.51"230 KCB83.3-2Y-100L1-4 2.2658325285140993/2"250KCB200~960与2CY8~150安装尺寸图型号L L1L2L3H H1H2B B1B2B3 KCB-300855690470100413188230410370315210 KCB-483.3855690470100413188230410370315210 KCB-200800655450116315182220380340250210 KCB-6331116898570163510210305440390280237 KCB-9601156941600176555210305460410280237【KCB/2CY型齿轮油泵】使用注意事项:1、安装a. 安装前应检查泵在运输中是否受到损坏,如电机是否受潮、泵进出口的防尘盖是否损坏而使污物进入泵腔内部等。
b. 安装管道前应先对管道内壁用清水或蒸气清洗干净。
安装时应避免使管道的重量由泵来承担,以免影响泵的精度及寿命。
c. 油泵应尽量靠近油池;管道各联接部位不得漏气、漏液,否则会发生吸不上液体的现象。
d. 为防止颗粒杂盾等污物进入泵内,应在吸入口安装金属过滤网,过滤精度为30目/in,过滤面积应大于进油管横截面积三倍以上。
e. 进出口管路建议安装真空表及压力表,以便监视泵的工作状态。
f. 当油池较深、吸油管路较长或介质粘度较高而造成真空度过高时,可将进油管加粗一挡。
吸油管路较长时还应安装底阀。
2、工作前的检查a. 泵的各紧固件是否牢固。
b. 主动轴转动是否轻重均匀一致。
c. 进出管道的阀门是否打开。
d. 泵的旋转方向是否符合要求。
e. 初次使用前应向泵内注入适量介质。
3、工作时的维护a. 注意泵的压力表及真空表的读数应符合该泵所规定的技术规范以内。
b. 当泵在运转中有不正常的噪音或温升过高时,应立即停泵检查。
c. 一般情况下,不得任意调整安全阀,如需调整时,要用仪器校正。
使安全阀的截止压力为泵d. 额定压力的1.5-2倍。
4、泵的停止a. 切断电源。
b. 关闭进出管道阀门。
【KCB/2CY型齿轮油泵】故障原因及排除方法:现象产生原因排除方法不排油或排油量少1、吸入高度超过额定值1、提高吸入液面声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考怎样选择水泵?建议从五个方面加以考虑,既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。
1、流量是选泵的重要性能数据之一,它直接关系到整个装置的的生产能力和输送能力。
如设计工艺能算出泵正常、最小、最大三种流量。
选择泵时,以最大流量为依据,兼顾正常流量,在没有最大流量时,通常可取正常流量的1.1倍作为最大流量。
2、扬程是选泵的又一重要性能数据,一般要用放大5%—10%余量后扬程来选型。
3、液体性质,包括液体介质名称,物理性质,化学性质和其它性质,物理性质有温度c、密度d、粘度u,介质中固体颗粒直径和气体的含量等,这涉及到系统的扬程,有效气蚀余量计算和合适泵的类型:化学性质,主要指液体介质的化学腐蚀性和毒性,是选用泵材料和选用那一种轴封型式的重要依据。
4、管路布置条件指的是送液高度送液距离送液走向,吸如侧最低液面,排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等,以便进行系梳扬程计算和汽蚀余量的校核。
5、操作条件的内容很多,如液体的操作T饱和蒸汽力P、吸入侧压力PS(绝对)、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。
选购方法水泵的流量,即出水量,一般不宜选得过大,否则会增加购买水泵的费用。
应按需选用,如用户家庭使用的自吸式水泵,流量应尽量选小一些的;如用户灌溉用的潜水泵,就可适当选择流量大一些的。
1)要因地制宜选购水泵。
例如:农用水泵有3种类型,即离心泵、轴流泵水泵和混流泵。
离心泵扬程较高,但出水量不大,适用于山区和井灌区;轴流泵出水量较大,但扬程不太高,适用于平原地区使用;混流泵的出水量和扬程介于离心泵和轴流泵之间,适用于平原和丘陵地区使用。
用户要根据地的地况、水源和提水高度进行选购。
2)要适当超标选水泵。
确定水泵类型后,要考虑其经济性能,特别要注意水泵的扬程和流量及其配套动力的选择。
必须注意,水泵标牌上注明的扬程(总扬程)与使用时的出水扬程(实际扬程)是有差别的,这是由于水流通过输水管和管路附近时会有一定的阻力损失。
所以,实际扬程一般要比总扬程低10%—20%,出水量也相应减少。
因此,实际使用时,只能按标牌所注扬程和流量的80%~90%估算,水泵配套动力的选择,可按标牌上注明的功率选择,为了使水泵启动迅速和使用安,动力机的功率也可略大于水泵所需功率,一般高出10%左右为宜;如果已有动力,选购水泵时,则可按动力机的功率选购与之相配套的水泵。
