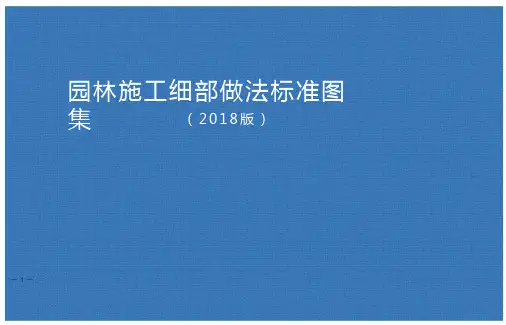

园林施工细部做法标准图集
（2018版）
广州天盈园林工程有限公司
Guangzhou TianYing Landscape Engineering Co.Ltd.
— 1 —
天盈园林
目 录
一、总则 (03)
二、材料验收标准 (04)
三、铺装细部做法标准 (07)
四、铺装勾缝做法标准 (27)
五、道路转角细部做法标准 (33)
六、汀步细部做法标准 (34)
七、路缘石细部做法标准 (36)
八、树池/花池细部做法标准 (40)
九、墙柱细部做法标准 (45)
十、雨水口细部做法标准 (50)
十一、排水沟细部做法标准 (54)
十二、取水口细部做法标准 (60)
十三、污水井细部做法标准 (61)
十四、灯柱基座细部做法标准 (65)
十五、软硬景衔接细部做法标准 (68)
十六、植物配置准则 (72)
十七、植物配置基本策略 (78)
十八、地形营造 (90)
十九、植物种植要求 (92)
二十、绿化养护管理标准 (105)
二十一、景观井盖标准做法 (106)
二十二、给水管道安装标准做法 (112)
二十三、排水管道安装标准做法 (114)
二十四、控制电缆敷设标准做法 (115)
二十五、具体案例 (117)
1.龙门希尔顿酒店 (117)
— 2 —
总 则
第一条 为加强推进我司施工规范化、标准化，保证最终施工质
量，根据《天盈园林质量施工指导手册》，结合行业标准及发展动
态制定本图集。
第二条 本图集收录各园林施工细部做法，向公司内各项目部提
供施工细部做法准则；
第三条 本图集适用于我司所有园林工程项目；
第四条 本图集所列案例只作为景观效果把控参考，具体施工做
法以实际施工图纸为准；
第五条 对本图集有任何意见或建议，请向我司设计管理部联系。
天盈园林
— 3 —
花岗岩质量要求
1、避免尺差：石材全面采用红外线切割。
2、石材凹凸质感需均匀统一，避免突兀。
3、避免色差：如材料色差大，需针对不同铺装块进行挑选铺装。重点关注：石线、水纹、色斑等。
出现色斑，品质较低
— 4 —
水泥砖、烧结砖质量要求
有色差有杂色
水泥砖烧结砖
水泥砖、烧结砖要求色泽均匀、无色差、无杂色,避免色差不均匀，影响景观效果。— 5 —
卵石、水洗石质量要求
卵石、水洗石根据设计要求粒径达标、色泽均匀、表面光滑、颗粒大小均等。
表面不光滑
表面不光滑，大小不均等
卵石
水洗石
— 6 —
沥青路面做法标准
沥青路与其他材质交接整齐。
行道线划线顺直，路面平整，高差5mm以内，路缘石无污染、破损。
— 7 —
对缝与工缝石材铺装
工缝铺装要求横向通缝，竖向接缝以石材中点相错铺贴，拼接密实，整齐有序。
对缝铺装要求石材铺贴双向通缝，接缝顺直，拼接严密，铺装缝隙平行有序。
边线中点
— 8 —
斜纹与冰裂纹石材铺装
石材45度斜纹拼贴应做到模数对称协调，缝隙连贯，边角料切割以整板1/3~1/2为宜。冰裂纹铺装以5-6边不等边石材铺贴，碰角缝隙三边连通，禁止直线通缝。
— 9 —
冰裂纹标准模块
为了解决冰裂纹铺贴效果难以把控问题，降低施工难度，推介使用冰裂纹铺装的模块化。实现方法：冰裂纹的“标准模块”化施工。
具体做法：
1.“标准模块”即针对各项目实际需求，在CAD上设计固定的10种板材样式，可以拼接成一个“冰裂纹单元”，即一个标准模块。标准模块间可以相互拼接成片，工人只需按顺序铺贴，能大大提高效能；并且能保证冰裂纹铺贴效果。
2.板材切割完成后，在每隔标准模块上写上编号，铺贴时只需按顺序铺贴；
3.铺贴前应让工人试铺，熟悉施工工序，然后依次铺贴，收口位置可根据实际情况，用大板现场切割，但大小必须合理。
— 10 —
冰裂纹网贴石
冰裂纹网贴石由厂商根据设计要求直接排版、切割、制版成品，材料运往项目现场后可直接在基层上铺贴，大大提高施工效率，减少材料损耗，同时保证铺贴效果，实现施工标准，规范化。
贴网制版
切割排版
— 11 —
建菱砖铺装
人字形铺法：以90度垂直双砖为单位，45度斜向铺贴，边线以1/4砖收口。
工缝铺法：单块砖以砖块中点相错铺贴，边线以半砖收口，横向通缝。席纹铺法：以两块砖为单位，90度相错铺贴，通缝，连接顺畅。
— 12 —
卵石铺装
卵石铺装采用色泽均匀、表面光滑、颗粒大小均等的材料，拼贴时要求密度均匀，平整顺畅,铺设密度大，以防砂浆外漏。
铺设密度过小，砂浆裸露，效果极差
— 13 —
洗米石铺装
洗米石铺装要求表面平整，无积水，色泽一致，无明显色差；颗粒清晰、圆润、紧
密、分布均匀，无漏浆和接茬痕迹；粘结紧实，无明显沉降裂缝。
粘结不紧实，造成明显沉降裂缝
— 14 —
有钉眼木地板铺装
带钉眼的木栈道在施工时，需重点关注钉眼放线这个环节，保证钉眼整齐成线，还要注意钉眼大小及深度等细节。
具体做法：木地面与龙骨连接采用沉头螺丝钉，木板面宽<100，用单排钉，木板面宽≥100，用双排钉。板面须先
钻半孔深（螺丝钉
眼直径及孔深保持一致，平面上要在一条直线上），后拧入钉头与板面平，严禁用无螺纹钢钉直接钉入。
— 15 —
无钉眼木地板铺装
无钉眼木栈道做法，在地板背部用铁件链接，并用螺丝钉固定在龙骨上，木板表面平整顺畅，品质较高，景观效果很好。
具体做法：
1、木地面与龙骨连接，预先在龙骨上钻孔，采用木螺丝反面钉接，木板面宽<100，用单排钉，木板面宽≥100，用双排钉。
2、木地板接缝保持在同一条直线或详工程设计。
3、龙骨及基础设计
仅为示意，具体详工程设计。
— 16 —
瓦片铺装：要注意对缝、整体效果、面层平整度等细节，关注瓦的厚度和尺差。
特殊铺装
弧形铺装：切割圆润
扇形铺装：弧度统一、缝隙统一
— 17 —
石材铺装转角
长方形铺装材料在L形转角位置用45度切割板拼合，要求转接顺畅、平整；正方形铺装材料则直接用整板过渡。铺装T形搭接位置，横向、竖向板材
重叠边中点对齐，拼接顺畅、平整，
景观效果较好。
边线中点
— 18 —
装饰井盖铺装
检查井在铺装道路上时，采用下沉式不锈钢
或铸铁装饰井盖。方形装饰井盖大小尽量根据铺装材料模数定制，井盖外轮线压在铺装间缝上，保证铺装的完整性，延续性；圆形井盖安装应与石材铺装方向一致，形成整体，切割圆润，但是应尽量少使用圆形装饰井盖，减少材料加工程序。对于不能量尺定做的装饰井盖，根据铺装纹路放置，井盖内铺装形式必须与外部铺装保持一致，缝隙衔接贯通。
井盖压在铺
装缝隙上井盖内外铺装一
致，衔接贯通— 19 —
铺装材料过渡
花岗岩与沙坑间衔接，用不锈钢篦子过滤沙子。
花岗岩与卵石间衔接，卵石面要低于石材面。木栈道与花岗岩间采用钢板无缝处理，注意木栈道的切割整齐度。
— 20 —
建筑装饰工程细部做法 标准化文件（2014年7月版） 1、使用说明 1.1编制目的 通过项目细部做法，提升产品质量，以高标准满足客户的需求，特编制该标准化文件。 1.2使用范围 武汉公司开发建设的所有项目。 1.3 使用说明 本标准用于项目建筑装饰工程部分，可作为招标文件的组成部分。 2、标准化做法 本文件主要收集一些优秀项目的实际案例汇集而成，要求各项目在施工时用作参考，不仅限于以下做法，将在施工过程中不断修改完善。
图例：屋面排气屋面阳角： 气管 角 做法说明要求： 1、 屋面排气 2、 屋面排气 3、 屋面排气要求： 1、 色泽鲜 2、 线角平直 3、 瓷砖拼缝 要求： 1、屋面女儿清新 2、女儿墙若美观实用。明： 气管根部采用气管采用PV 气管需排列整明、表面平整直、平整、美缝整齐一直。儿墙，不同材若有栏杆，立杆 用油膏密封；VC 管； 整齐一致。 整； 美观； 。 材料、颜色的杆设置不锈钢 的交界线钢圆台，
图例： 做法说明： 屋面大面 要求： 1、表面平整、无花脸、泛碱、渗潮迹象； 2、屋面排砖合理，缝隙均匀一致； 3、大屋面分隔缝满足要求，横平竖直； 4、屋面坡度均匀，不得出现积水。 5、女儿墙压顶需设置滴水线或鹰嘴； 6、滴水线或鹰嘴设置需连续、顺直美观； 7、滴水线深度需满足要求。
图例： 做法说明： 屋面泛水 要求： 1、当屋面设置有组织排水明沟时，屋面平 整，分格缝清晰通顺，排水天沟弧度自然， 排水流畅。 2、泛水圆弧流畅，拼缝严密。
图例： 做法说明： 1、图一：排气孔造型美观实用。 2、图二：定制的接水簸箕 3、图三：不锈钢爬梯
园林施工细部做法标准图集 （2018版） 广州天盈园林工程有限公司 Guangzhou TianYing Landscape Engineering Co.Ltd. — 1 —
天盈园林 目 录 一、总则 (03) 二、材料验收标准 (04) 三、铺装细部做法标准 (07) 四、铺装勾缝做法标准 (27) 五、道路转角细部做法标准 (33) 六、汀步细部做法标准 (34) 七、路缘石细部做法标准 (36) 八、树池/花池细部做法标准 (40) 九、墙柱细部做法标准 (45) 十、雨水口细部做法标准 (50) 十一、排水沟细部做法标准 (54) 十二、取水口细部做法标准 (60) 十三、污水井细部做法标准 (61) 十四、灯柱基座细部做法标准 (65) 十五、软硬景衔接细部做法标准 (68) 十六、植物配置准则 (72) 十七、植物配置基本策略 (78) 十八、地形营造 (90) 十九、植物种植要求 (92) 二十、绿化养护管理标准 (105) 二十一、景观井盖标准做法 (106) 二十二、给水管道安装标准做法 (112) 二十三、排水管道安装标准做法 (114) 二十四、控制电缆敷设标准做法 (115) 二十五、具体案例 (117) 1.龙门希尔顿酒店 (117) — 2 —
总 则 第一条 为加强推进我司施工规范化、标准化，保证最终施工质 量，根据《天盈园林质量施工指导手册》，结合行业标准及发展动 态制定本图集。 第二条 本图集收录各园林施工细部做法，向公司内各项目部提 供施工细部做法准则； 第三条 本图集适用于我司所有园林工程项目； 第四条 本图集所列案例只作为景观效果把控参考，具体施工做 法以实际施工图纸为准； 第五条 对本图集有任何意见或建议，请向我司设计管理部联系。 天盈园林 — 3 —
工程细部节点质量一次成优的标准做法 目录 一、模板阴角加固 二、外墙、楼梯间和电梯井混凝土竖向墙体接槎 三、构造柱 四、空心砌块水电线、盒的安装 五、可抽拉板条式楼梯 六、梁柱核心区箍筋定型化施工工法 七、槽钢加固框架柱模板体系施工工法 八、卫生间降板施工质量成优 一、模板阴角加固 双排钢管长短错开200MM。双向钢管十字相交扣件锁死，阴角处2根木方横放，十字交错钢管加固阴角处木方，空隙用木楔子顶严。 节点做法图
实体照片 长边模板伸出一个木方长度，放一根木方钉一起，这样横向可以用钢管加固，这样解决了因为加固引起的截面变形，拼缝漏浆。 节点做法图
实体照片 二、外墙、楼梯间和电梯井混凝土竖向墙体接槎 结构露面的混凝土墙体顶部侧面100mm处预留对拉螺栓，间距不大于500mm，混凝土浇筑成型后，侧面接缝处下部贴3mm厚15mm宽的双面胶带；模板下挂100mm（赔模式要考虑下挂长度），保证接缝处模板与混凝土充分搭接；预埋对拉螺栓杆处加设水平双钢管背楞，竖向木方背楞安装长度要超过预埋对拉螺栓杆中心150mm；上层第一道对拉螺栓杆中心应设置在距地面结构标高200mm 的位置，其余四道对拉螺栓杆根据模板展开图依次设置。
实体照片 三、构造柱 根据施工图纸对砌体工程的构造柱进行深化设计，确定构造柱的位置与截面形状；构造柱位置处植筋并绑扎钢筋，注意箍筋抗震加密区的间距；砌筑马牙槎根据砌筑边线先退后进，退进尺寸为60mm，马牙槎的高度不超过300mm，上下垂直；马牙槎贴双面胶带，模板用对拉螺栓固定每排两根，保证墙体不漏浆；模板支设高度一次到顶，在便于浇筑的一侧设置喇叭口；混凝土浇筑时一次到位，与梁底密室不留缝隙，拆模后将喇叭口剔除。
页脚内容 1、建筑物外檐： 鹰嘴
1.1墙砖粘贴： 1.1.1排砖： 1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。 2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。（参看 1.1.2砖缝 砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。水平缝与竖缝相交点做成“×”字，勾缝表 面应平整光滑。
1.2外檐挑沿滴水线做法： 1.2.1外檐面砖滴水做法 窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm，旋脸做成锐角，形成鹰嘴。 做 做法 1.2.2抹水泥滴水做法 10mm。距 檐边和窗膀的距离见图。 室外旋脸20 30 15~20
1.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm塑料分格条。 1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm 塑料条。塑料条转角处剪成“八”字对角 .
1.3散水做法： 1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。断缝宽度一致，胶面平整、光滑。断缝宽度：20mm。 1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。 1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。 坡道 门口 缝中填柔性材料
页脚内容 150 80 1.4沉降观测点做法： 1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m 均匀设置一个。 1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜.。 1.6玻璃幕墙做法及要求： 1.6.1点驳式幕墙胶缝、平、顺、直宽窄一致，胶中无杂质。 1.6.2单元式幕墙横、竖框平直，上下通顺，无不直、见台现象。 1.6.3隐框幕墙的胶缝宽窄一致，平、顺、直，胶中无杂质。 1.6.4幕墙与其他材料交接，应采用软连接可在缝外表做其他装饰，使其外表整齐、美观。 天津 建工总包 沉降观测点 （XX 工程） NO ：X 天津建工总包沉降标牌式样
1、 施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。常规地暖施工层次解剖图 2、卫生清理，建筑垃圾及灰尘 3、绝热层的铺设： 铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。绝热层的铺设应平整，绝热层相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。 聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40 重视边角隔热层的设置和就位伸缩缝的设置： 1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。 3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。发泡水泥隔热层的验收 每100立方作为一个检验批 表面质量检测 密度测定：按GB/T11970中的方法 抗压强度测定，同上 厚度测量，随机抽检 4、铺反射膜 5、卫生间施工： 卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，以防止卫生间积水渗入绝热层，并沿绝热层渗入其它区域。加热管穿止水墙处应设防水套管，防水套管两端应加密封。 做完防水闭水试验并经过验收。 三小间止水带做法
优秀工程细部做法 工程细部做法图片汇编 何赛 2011年05月
前言 我公司的工程质量通过近来的加大力度管理，不断的规范整顿，工程实体质量已取得了明显提高。但目前工程质量总体水平与国内先进水平比较，还存在较大差距，由于建筑市场不规范，人员整体素质不高，管理力量不强，有些项目重经营、轻管理、重效益、轻质量，部分工程仍然存在较多质量通病，个别工程质量还存在质量陷患，精品工程特色不突出，数量还不多。为逐步消灭质量通病，不断推进公司工程质量水平的提高，以创优质精品工程为龙头，公司组织有关人员研究工作，开拓思路，收集了大量的资料、图片，结合公司当前的实际情况，编制了《工程细部做法》，力求继续通过这种形式，演示对此，客观分析，找出差距，寻求办法，针对性地制定措施，真正精细化管理，带动我公司工程质量管理整体水平的提高，实现公司质量工作目标。
第一篇房产项目 目录 一、基础及地下防水工程 二、钢筋工程 三、模板工程 四、混凝土工程 五、二次结构 六、装饰装修工程 七、屋面工程 八、管道、电气、设备等安装
一、基础工程 1、土方工程 （1）土方开挖基底控制标高要引至基坑内，在基槽侧壁作出标志。 （2）将基础周边1米范围的基底清理干净，做垫层砌防水保护墙，为基础施工创造条件。（3）土方施工做到基底平整，边坡挂线进行找坡，棱角整齐，美观。
2、防水工程 （1）防水混凝土 ①防水混凝土的变形缝、施工缝、后浇带、穿墙管道埋设件的设置和构造必须满足设计要求，严禁有渗漏。 ②防水混凝土结构表面应坚实、平整，不得有露筋、蜂窝等缺陷；埋设件位置应正确。 ③防水混凝土结构表面的裂缝宽度不应大于0.2mm，并不得贯通。 ④防水混凝土结构厚度不应小于250mm，允许偏差为+15mm、-10mm；迎水面钢筋保护层不小于50mm，允许误差±10mm。 （2）卷材防水层 ①卷材防水层及其转角处、变形缝、穿墙管道的细部做法必须符合设计要求。 ②卷材防水层的基层应牢固，洁净、平整不得有空鼓、松动 起砂和脱皮现象，基层阴阳角处应做成圆弧形，圆弧半径不小于50mm。 ③卷材防水层的搭接缝宽度，短边150mm、长边100mm，允许误差-10mm，搭接缝应粘接牢固，密封严密，不得有皱折，翘边、鼓泡等缺陷。 ④侧墙卷采防水层的保护层与防水层应粘接牢固，结合紧密，厚度均匀一致。 （3）细部构造 ①变形缝、施工缝、后浇带、穿墙管道、埋设件的细部构造做法必须符合设计要求。 ②止水带中心线应与变形缝中心线重合，止水带应固定牢靠、平直，不得有扭曲现象。 ③穿墙管止水环与主管或翼环与套管应连续满焊，并作防腐处理。 ④接缝处混凝土表面应密实、洁净干燥，密封材料应嵌填严密、粘接牢固，不得有开裂、鼓 泡和下塌现象。 .
1、建筑物外檐： 1.1墙砖粘贴： 1.1.1排砖： 1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。 2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。（参看效果图）
鹰嘴 1.1.2砖缝 砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。水平缝与竖缝相交点做成“×”字，勾 缝表面应平整光滑。
1.2外檐挑沿滴水线做法： 1.2.1外檐面砖滴水做法 窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm，旋脸做成锐角，形成鹰嘴。 15~20 做 做 法 1.2.2抹水泥滴水做法 腰檐、装饰线突出墙面宽度<60mm做鹰嘴；≥60mm做滴水线（槽）。滴水线（槽）宽、深各10mm。 20 室外 30
距檐边和窗膀的距离见图。 1.2.3在檐下先抹40～60 ㎜翻边，在其中部镶贴10×10mm塑料分格条。 1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。塑料条转角处剪成“八”字对角. 室内 旋脸
1.3散水做法： 1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。断缝宽度一致，胶面平整、光滑。断缝宽度：20mm。 1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。 1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。
20mm 150 80 20mm 1.4沉降观测点做法： 1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m 均匀设置一个。 1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜.。 天津 建工总包 沉降观测点 （XX 工程） NO ：X 天津建工总包沉降标牌式样 坡道 缝中填柔性材料 20
精装修工程细部节点构造标准资料
北京 Xx 装饰工程有限公司 二 O 一三年七月
.
一、 主要编制依据：
总则
1、《建筑装饰修工程质量验收规范》GB 50210—2001 2、《住宅装饰装修工程施工规范》GB 50327—2001 3、《建筑地面工程质量验收规范》GB 50209—2002 4、《建筑内部装修设计防火规范》GB 50222—95 5、《建筑设计防火规范》GBJ 16—87（2001 版） 6、《房屋建筑制图统一标准》GB/T 50001—2001 7、《国家建筑标准设计图集》 J502—1~3（内装修） 二、适用范围：
精装修项目（公装家装）
.
.
通用标准
1、墙地面石材铺贴深色系列石材采用 32.5Mpa 普通硅酸盐水泥混合中砂 或粗砂，（含泥量不大于 3%）1：3 配比作为结合层；浅色石材采用 32.5Mpa 白水 泥砂浆掺白石屑 1：3 配比作为结合层或采用专用的石材黏结剂；按产品说明书 执行。
2、墙地面防水处理应采用柔性防水涂料，须纵、横防水各一遍，以保证 防水层密封性。厨卫湿区（如沐浴房、浴缸）的墙面防水高度不低于 1800mm， 干区的墙面防水高度不低于 300mm。
3、卫生间结构地面必须作蓄水试验，蓄水由总包负责进行，蓄水试验完 成后需由监理、业主、总包单位三方签证后，并以此作为移交(装修施工方)接收 手续。楼面排水系统安装完及装修施工的防水层完成后，由装修施工单位再次做 蓄水试验，防水层未干前严禁蓄水试验，如蓄水过程中发现水变浑浊或乳白，说 明防水层养护时间不够，防水层已被水溶解、破坏，防水失败，须重做。
4、石材应做六面防护，石材六面防护须纵、横各一遍，待第一遍防护干 了以后开始刷第二遍防护，完全干后铺贴。
5、石材面层铺贴前应用专用锯齿状批刀背面刮一层粘结剂，晾干后再刮 一层粘结剂进行铺贴。浅色石材应采用白色石材专用粘结剂。
6、所有石材外露切割面（除非设计有特殊要求），否则必须进行抛光处理。 7、地面石材完成后应进行晶面处理，镜面板材的镜向光泽值亮度要求不 低于 80 光泽单位。 8、大理石铺贴时应铲除背面网格布（干挂墙面除外）。 9、所有型钢规格符合国家标准，热镀锌处理；钢架焊接部位须作二度以
.
工程施工细部做法之防水工程 一、防水混凝土施工缝： 1、防水混凝土应连续浇筑，需要留设施工缝时，墙体水平施工缝应留在高出底板表面不小于300mm的墙体上；拱（板）墙结合的水平施工缝宜留在拱（板）墙接缝线以下150mm~300mm处；墙体有预留孔洞时，施工缝距孔洞边缘不宜小于300mm。垂直施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合。 2、水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净浆或涂刷混凝土界面处理剂、水泥基渗透结晶性防水涂料等材料，再铺30~50mm厚1:1水泥砂浆，并及时浇灌混凝土。 3、垂直施工缝浇灌混凝土前，应将其表面清理干净，再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料，并及时浇灌混凝土。 4、施工缝采用遇水膨胀止水条时，应将止水条嵌固在缝表面预留槽内。所选止水条应具缓胀性能，其7d的净膨胀率不宜大于最终膨胀率的60%。 5、施工缝采用中埋止水带时，应确保止水带位置准确、固定牢固。 二、变形缝防水施工： 1、变形缝处混凝土结构的厚度不应小于300mm，采用中埋式止水带中心线应和变形缝中心线重合，止水带不得穿孔或用铁钉固定。 2、中埋式止水带在转角处宜采用直角专用配件，并应做成圆弧形，转角半径不小于200mm。止水带的接槎不得甩在转角处，且应留在边墙较高部位，接头宜采用热压焊。 3、止水带宜采用专用钢筋套或扁钢固定，防止位移。 中埋式止水带变形缝：
专用止水带钢筋套： 4、采用遇水膨胀止水条时，应将止水条嵌固在缝表面预留槽内。所选止水条应具缓胀性能，其7d的膨胀率不宜大于最终膨胀率的60%。 三、后浇带防水施工： 1、后浇带应设在受力和变形较小的部位，间距宜为30m~60m，宽度宜为700~1000mm。后浇带可做成平直缝，结构主筋不宜在缝中断开，如必须断开，则主筋搭接长度应大于45倍主筋直径，并应按设计要求增加附筋。 后浇带防水结构： 2、后浇带应在其两侧混凝土龄期达到42d后再施工。高层建筑的后浇带应按设计规定
《重点部位细部作法标准化手册》编写提纲前言 第一章地基与基础工程 1、基础筏板后浇带留置 2、地下外墙止水钢板做法 3、抗浮锚杆防水收头构造 4、地下室超前止水构造 5、桩头防水做法 第二章主体结构工程 1、混凝土墙柱顶部及根部防漏浆措施 2、梁柱核心区不同强度等级混凝土浇筑 3、填充墙拉接筋预埋做法 4、填充墙顶部砌筑做法 5、构造柱马牙槎砌筑 6、预制构件中穿线管、套管 7、砌体上管线刻槽及填补 8、构造柱与主体结构软连接构造 9、钢筋直螺纹连接车丝做法 10、剪力墙洞口工具式定型模板 11、劲性结构梁柱节点深化设计与施工 12、PC墙板套筒灌浆 13、PC构件竖向接缝 14、叠合楼板板底水平拼缝 12、沥青道路管井周边基础做法 13、路沿石转角处做法 14、地下管廊预制构件节段拼装缝防水做法 第三章屋面工程
1、排烟（风）道做法： 2、屋面排气孔做法 3、屋面防水细部做法 4、出屋面管道栈桥做法 第四章装饰装修工程 第一节外墙面工程 1、室外构件顶部找坡及滴水槽做法 2、外墙大角粉刷做法 3、外墙变形缝做法 4、幕墙装饰及不规则部位采用定制材料做法第二节内墙饰面及吊顶工程 1、填充墙与混凝土墙交界处理 2、室内楼梯滴水线做法 3、涂料内墙面阳角粉刷 第三节建筑地面 1、水泥砂浆楼梯踏步阳角保护 2、地暖楼地面面层抗裂做法： 3、室外散水防沉降、开裂做法 4、大面积地坪基层抗裂做法 5、大面积地坪分隔缝填充做法 第四节门窗工程 1、外窗打胶质量控制： 2、门窗框与洞口填充处理做法 3、卫生间等多水部位门套防潮做法 第五章安装工程 1、穿墙管道、桥架封堵做法 2、配电室扁钢接地转角部位做法
2018建筑工程施工细部做法图例1、建筑物外檐： 1.1墙砖粘贴： 1.1.1排砖： 1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。 2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。（参看效果图）
鹰嘴 1.1.2砖缝 砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应 先勾水平缝再勾竖缝。水平缝与竖缝相交点做成 “×”字，勾缝表面应平整光滑。
1.2外檐挑沿滴水线做法： 1.2.1外檐面砖滴水做法 窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm ，旋脸做成锐角，形成鹰嘴。 做 做 法 1.2.2抹水泥滴水做法 腰檐、装饰线突出墙面宽度<60mm 做鹰嘴；≥60mm 做滴水线（槽）。滴水线（槽）宽、深各10mm 。距檐边和窗膀的距离见图。 1.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm 塑料分格条。室内室外旋脸 20 30 15~20
1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。塑料条转角处剪成“八”字对角. 1.3散水做法：
20mm 1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。断缝宽度一致，胶面平整、光滑。断缝宽度：20mm 。 1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。 1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。 1.4沉降观测点做法： 1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m 均匀设置一个。 1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘 50㎜.。坡道门口 缝中填柔性材料 20
精装修工程细部节点构造标准资料
编制： 审核： 审批：
年月日
总则
一、 主要编制依据： 1、《建筑装饰修工程质量验收规范》GB 50210—2001 2、《住宅装饰装修工程施工规范》GB 50327—2001 3、《建筑地面工程质量验收规范》GB 50209—2002 4、《建筑内部装修设计防火规范》GB 50222—95 5、《建筑设计防火规范》GBJ 16—87（2001 版） 6、《房屋建筑制图统一标准》GB/T 50001—2001 7、《国家建筑标准设计图集》 J502—1~3（内装修） 二、适用范围： 精装修项目（公装家装）
******
......
******
通用标准
1、墙地面石材铺贴深色系列石材采用 32.5Mpa 普通硅酸盐水泥混合中砂 或粗砂，（含泥量不大于 3%）1：3 配比作为结合层；浅色石材采用 32.5Mpa 白水 泥砂浆掺白石屑 1：3 配比作为结合层或采用专用的石材黏结剂；按产品说明书 执行。
2、墙地面防水处理应采用柔性防水涂料，须纵、横防水各一遍，以保证 防水层密封性。厨卫湿区（如沐浴房、浴缸）的墙面防水高度不低于 1800mm， 干区的墙面防水高度不低于 300mm。
3、卫生间结构地面必须作蓄水试验，蓄水由总包负责进行，蓄水试验完 成后需由监理、业主、总包单位三方签证后，并以此作为移交(装修施工方)接收 手续。楼面排水系统安装完及装修施工的防水层完成后，由装修施工单位再次做 蓄水试验，防水层未干前严禁蓄水试验，如蓄水过程中发现水变浑浊或乳白，说 明防水层养护时间不够，防水层已被水溶解、破坏，防水失败，须重做。
4、石材应做六面防护，石材六面防护须纵、横各一遍，待第一遍防护干 了以后开始刷第二遍防护，完全干后铺贴。
5、石材面层铺贴前应用专用锯齿状批刀背面刮一层粘结剂，晾干后再刮 一层粘结剂进行铺贴。浅色石材应采用白色石材专用粘结剂。
6、所有石材外露切割面（除非设计有特殊要求），否则必须进行抛光处理。 7、地面石材完成后应进行晶面处理，镜面板材的镜向光泽值亮度要求不 低于 80 光泽单位。 8、大理石铺贴时应铲除背面网格布（干挂墙面除外）。 9、所有型钢规格符合国家标准，热镀锌处理；钢架焊接部位须作二度以
......
鲁班奖工程的细部做法 及规范要求 主要内容提要： 1、室内地面工程 2、室内饰面工程 3、门窗工程 4、室内吊顶工程 5、室内墙面饰面砖（石材）工程 6、室内细部工程 7、开关、插座面板就及灯具的安装 8、卫生设备的安装 9、隐蔽式消火栓的设置 10、关于其他问题的细部处理 11、室外墙面饰面砖工程 12、室外墙面涂饰工程 13、室外其他工程 附录： 1、有关规范中的相关强制性条文 2、创优必备资料
1.室内地面工程 基本要求：面层与下一层结合应牢固，无空鼓，表面清晰，色泽一致，接缝平整，板块无裂纹，掉角，缺棱等缺陷 1.1整体面层 不同功能区域、不同材料的地面交接处应设置分格缝；楼地面超长时，宜在2-3根轴线处留置变形缝；相邻地面面层有高差处分界线做法；厨卫间、水箱间或其他有排水要求的建筑地面面层采用防水、防滑类面层。与相连接各类面层的标高有高差时，高差应符合设计要求。厨卫间等地面一般应低于其他房间地面10-20mm，门口企口处用硬质塑料板条或金属条做高低分界线。厕浴间、厨房楼板四周除门洞外，应做砼翻边，其高度不应小于120mm。 1.2块材面层 块材面层排砖原则（一）建筑的公共部分、门厅、起居室应由房中间向四周排砖，周边应对称。厨卫间可从一边排砖，但无论从中间或一边排砖均不得出现小于1/2的条砖。 块材面层排砖原则（二）公共建筑的大厅等有柱子的地面，必须以柱子居中排砖，优先考虑柱子与地面四周圈边做法，经设计同意也
可不做圈边。 块材面层排砖原则（三）地面砖与墙面砖尺寸相同者，砖缝应贯通；石材、面砖踢脚缝应与地面砖缝贯通；室内相通的房间砖缝必须贯通；房间与过道之间砖缝尽量贯通。 块材面层排砖原则（四）其他要求：石材或面砖接缝处不得出现二次加磨现象，防止接缝处的光泽出现明显色差；门口两边的砖裁割应对称。
地暖工程施工细部做法（图解说明） 1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。 常规地暖施工层次解剖图 2、卫生清理，建筑垃圾及灰 尘
3、绝热层的铺设： 铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。绝热层的铺设应平整，绝热层相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。 聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40 重视边角隔热层的设置和就位伸缩缝的设置： 1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。 2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。 3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按 GB/T11970中的方法抗压强度测定，同上 厚度测量，随机抽检 4、铺反射膜
装饰装修精品工程的细部做法 及规范要求 主要内容提要： 1、室内地面工程 2、室内饰面工程 3、门窗工程 4、室内吊顶工程 5、室内墙面饰面砖（石材）工程 6、室内细部工程 7、开关、插座面板就及灯具的安装 8、卫生设备的安装 9、隐蔽式消火栓的设置 10、关于其他问题的细部处理 11、室外墙面饰面砖工程 12、室外墙面涂饰工程 13、室外其他工程 附录： 1、有关规范中的相关强制性条文 2、创优必备资料
1.室内地面工程 基本要求：面层与下一层结合应牢固，无空鼓，表面清晰，色泽一致，接缝平整，板块无裂纹，掉角，缺棱等缺陷 1.1整体面层 不同功能区域、不同材料的地面交接处应设置分格缝；楼地面超长时，宜在2-3根轴线处留置变形缝；相邻地面面层有高差处分界线做法；厨卫间、水箱间或其他有排水要求的建筑地面面层采用防水、防滑类面层。与相连接各类面层的标高有高差时，高差应符合设计要求。厨卫间等地面一般应低于其他房间地面10-20mm，门口企口处用硬质塑料板条或金属条做高低分界线。厕浴间、厨房楼板四周除门洞外，应做砼翻边，其高度不应小于120mm。 1.2块材面层 块材面层排砖原则（一）建筑的公共部分、门厅、起居室应由房中间向四周排砖，周边应对称。厨卫间可从一边排砖，但无论从中间或一边排砖均不得出现小于1/2的条砖。 块材面层排砖原则（二）公共建筑的大厅等有柱子的地面，必须
以柱子居中排砖，优先考虑柱子与地面四周圈边做法，经设计同意也可不做圈边。 块材面层排砖原则（三）地面砖与墙面砖尺寸相同者，砖缝应贯通；石材、面砖踢脚缝应与地面砖缝贯通；室内相通的房间砖缝必须贯通；房间与过道之间砖缝尽量贯通。
创优工程节点细部做法图集
（地基基础与主体结构部分 第一版）
编制：
陈前标
审核：
批准：
中国机械工业建设集团有限公司广州市萝岗区 KXC-P4-4 地块线坑村改造项目部 二 0 一五 年 九 月 二十二 日
前 言
近年来通过加大管理力度，不断规范整顿，公司的工程实体质量已经取得了明显提高。但目前工程质 量总体水平与国内先进水平比较，还存在较大差距。尽管对于房屋住宅工程来说，一些施工工艺已经运用 许久，就算是近年来推出的新工艺，新方法，新材料，也在建筑行业得到了推广和广泛运用，所以说对于 施工工艺大家并不陌生，也一直在运用。但是，由于建筑市场不规范，人员整体素质不高，管理力量不强， 有些项目重经营、轻管理、重效益、轻质量，致使一些施工工艺的细部做法或细节不被人所重视，甚至忽 略和省去了许多工艺的细部做法， 导致部分工程仍然存在较多质量通病， 个别工程质量粗糙甚至还存在质 量隐患，精品工程特色不突出，数量不多。为逐步消灭质量通病，不断推进公司工程质量水平的提高，以 项目创优质精品工程为契机，中国建设广州市萝岗区 KXC-P4-4 地块线坑村改造项目部组织有关人员研究 工作，开拓思路，收集了大量的资料、图片，结合项目实际情况，编制了《创优工程节点细部做法图集》 ， 汇集了住宅工程施工中常见的工艺细部做法以及做法到位、效果优良的施工图片，力求通过这种形式，演 示对比，客观分析，找出差距，寻求办法，针对性制定措施，真正做到精细化管理。以此同时， 《创优工 程节点细部做法图集》也为规范施工质量管理，进行施工节点质量技术交底和现场实施等提供了依据，希 望项目上对比分析，参照执行，带动提高工程质量管理整体水平，实现创优的质量目标。 由于编写人员水平有限，如有存在错漏和不妥之处，敬请大家多提宝贵意见。
重点部位细部作法标准 化手册》编写提纲 前言 第一章地基与基础工程 1、基础筏板后浇带留置 2、地下外墙止水钢板做法 3、抗浮锚杆防水收头构造 4、地下室超前止水构造 5、桩头防水做法 第二章主体结构工程 1、混凝土墙柱顶部及根部防漏浆措施 2、梁柱核心区不同强度等级混凝土浇筑 3、填充墙拉接筋预埋做法 4、填充墙顶部砌筑做法 5、构造柱马牙槎砌筑 6、预制构件中穿线管、套管 7、砌体上管线刻槽及填补 8、构造柱与主体结构软连接构造 9、钢筋直螺纹连接车丝做法 10、剪力墙洞口工具式定型模板 11、劲性结构梁柱节点深化设计与施工 12、PC墙板套筒灌浆 13、PC构件竖向接缝 14、叠合楼板板底水平拼缝 12、沥青道路管井周边基础做法 13、路沿石转角处做法 14、地下管廊预制构件节段拼装缝防水做法第三章屋面工程
1、排烟（风）道做法： 2、屋面排气孔做法 3、屋面防水细部做法 4、出屋面管道栈桥做法第四章装饰装修工程 第一节外墙面工程 1、室外构件顶部找坡及滴水槽做法 2、外墙大角粉刷做法 3、外墙变形缝做法 4、幕墙装饰及不规则部位采用定制材料做法第二节内墙饰面及吊顶工程 1、填充墙与混凝土墙交界处理 2、室内楼梯滴水线做法 3、涂料内墙面阳角粉刷第三节建筑地面 1、水泥砂浆楼梯踏步阳角保护 2、地暖楼地面面层抗裂做法： 3、室外散水防沉降、开裂做法 4、大面积地坪基层抗裂做法 5、大面积地坪分隔缝填充做法第四节门窗工程 1、外窗打胶质量控制： 2、门窗框与洞口填充处理做法 3、卫生间等多水部位门套防潮做法第五章安装工程 1、穿墙管道、桥架封堵做法 2、配电室扁钢接地转角部位做法 3、吊顶内电线管敷设 4、屋顶风机电源管敷设做法 5、桥架伸缩节、吊架做法 6、联合支架、阶梯型联合支架做法
1、建筑物外檐：(转载) 1.1墙砖粘贴： 1.1.1排砖： 1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。 2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。（参看效果图）
鹰嘴 1.1.2砖缝 砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。水平缝与竖缝相交点做成“×”字，勾缝 表面应平整光滑。
1.2外檐挑沿滴水线做法： 1.2.1外檐面砖滴水做法 窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm，旋脸做成锐角，形成鹰嘴。 做 做 法 1.2.2抹水泥滴水做法 。距檐边和窗膀的距离见图。室外 旋脸 20 30 15~20
1.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm塑料分格条。 1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。塑料条转角处剪成“八”字对角.
1.3散水做法： 1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。断缝宽度一致，胶面平整、光滑。断缝宽度：20mm 。 1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。 1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。 坡道 门口 缝中填柔性材料 20
150 8 1.4沉降观测点做法： 1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m均匀设置一个。 1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜.。 天津 建工总包 沉降观测点 （XX工程） NO：X 天津建工总包沉降标牌式样
精装修工程细部节点构造标准资料 总则 一、主要编制依据： 1、《建筑装饰修工程质量验收规范》GB50210—2001 2、《住宅装饰装修工程施工规范》GB50327—2001 3、《建筑地面工程质量验收规范》GB50209—2002 4、《建筑内部装修设计防火规范》GB50222—95 5、《建筑设计防火规范》GBJ16—87（2001版） 6、《房屋建筑制图统一标准》GB/T50001—2001 7、《国家建筑标准设计图集》J502—1~3（内装修） 二、适用范围： 精装修项目（公装家装） 通用标准 1、墙地面石材铺贴深色系列石材采用32.5Mpa普通硅酸盐水泥混合中砂或粗砂，（含泥量不大于3%）1：3配比作为结合层；浅色石材采用32.5Mpa白水
泥砂浆掺白石屑1：3配比作为结合层或采用专用的石材黏结剂；按产品说明书执行。 2、墙地面防水处理应采用柔性防水涂料，须纵、横防水各一遍，以保证防水层密封性。厨卫湿区（如沐浴房、浴缸）的墙面防水高度不低于1800mm，干区的墙面防水高度不低于300mm。 3、卫生间结构地面必须作蓄水试验，蓄水由总包负责进行，蓄水试验完成后需由监理、业主、总包单位三方签证后，并以此作为移交(装修施工方)接收手续。楼面排水系统安装完及装修施工的防水层完成后，由装修施工单位再次做蓄水试验，防水层未干前严禁蓄水试验，如蓄水过程中发现水变浑浊或乳白，说明防水层养护时间不够，防水层已被水溶解、破坏，防水失败，须重做。 4、石材应做六面防护，石材六面防护须纵、横各一遍，待第一遍防护干了以后开始刷第二遍防护，完全干后铺贴。 5、石材面层铺贴前应用专用锯齿状批刀背面刮一层粘结剂，晾干后再刮一层粘结剂进行铺贴。浅色石材应采用白色石材专用粘结剂。 6、所有石材外露切割面（除非设计有特殊要求），否则必须进行抛光处理。 7、地面石材完成后应进行晶面处理，镜面板材的镜向光泽值亮度要求不低于80光泽单位。 8、大理石铺贴时应铲除背面网格布（干挂墙面除外）。 9、所有型钢规格符合国家标准，热镀锌处理；钢架焊接部位须作二度以上防锈处理；不锈钢石材挂件钢号为202以上、沿海项目需采用304钢号。 10、淋浴房挡水条需按设计图纸要求现场弹线，结构楼面预植φ6mm圆钢，间距不大于300mm，在顶端处焊接φ6mm圆钢连接，制模浇捣翻边。翻边处
《重点部位细部作法标准化手册》编写提纲刖言 第一章地基与基础工程 1、基础筏板后浇带留置 2、地下外墙止水钢板做法 3、抗浮锚杆防水收头构造 4、地下室超前止水构造 5、桩头防水做法 第二章主体结构工程 1、混凝土墙柱顶部及根部防漏浆措施 2、梁柱核心区不同强度等级混凝土浇筑 3、填充墙拉接筋预埋做法 4、填充墙顶部砌筑做法 5、构造柱马牙槎砌筑 6、预制构件中穿线管、套管 7、砌体上管线刻槽及填补 8构造柱与主体结构软连接构造 9、钢筋直螺纹连接车丝做法 10、剪力墙洞口工具式定型模板 11、劲性结构梁柱节点深化设计与施工 12、PC墙板套筒灌浆 13、PC构件竖向接缝 14、叠合楼板板底水平拼缝 12、沥青道路管井周边基础做法 13、路沿石转角处做法 14、地下管廊预制构件节段拼装缝防水做法
第三章屋面工程 1、排烟（风）道做法： 2、屋面排气孔做法 3、屋面防水细部做法 4、出屋面管道栈桥做法 第四章装饰装修工程 第一节外墙面工程 1、室外构件顶部找坡及滴水槽做法 2、外墙大角粉刷做法 3、外墙变形缝做法 4、幕墙装饰及不规则部位采用定制材料做法第二节内墙饰面及吊顶工 程 1、填充墙与混凝土墙交界处理 2、室内楼梯滴水线做法 3、涂料内墙面阳角粉刷 第三节建筑地面 1、水泥砂浆楼梯踏步阳角保护 2、地暖楼地面面层抗裂做法： 3、室外散水防沉降、开裂做法 4、大面积地坪基层抗裂做法 5、大面积地坪分隔缝填充做法 第四节门窗工程 1、外窗打胶质量控制： 2、门窗框与洞口填充处理做法 3、卫生间等多水部位门套防潮做法 第五章安装工程 1、穿墙管道、桥架圭寸堵做法
1、建築物外簷： 1.1牆磚粘貼： 1.1.1排磚： 1）按設計圖紙及結構實際尺寸進行外簷排磚設計，彈控制線，凡陰陽角部位必須採用整磚。 2）不允許出現小於1/2磚，窗間牆、陰陽角處要做到一致對稱。（參看效果圖）
1.1.2磚縫 磚縫採用1:1水泥砂漿或封閉膠勾成凹縫，勾縫凹進磚面2~3mm ，操作時，應先勾水準縫再勾豎縫。水準縫與豎縫相交點做成“×”字，勾縫表面應平整光滑。 鷹嘴
1.2外簷挑沿滴水線做法： 1.2.1外簷面磚滴水做法 窗膀與旋臉上面相交的面磚切割成直角梯形，上、下邊長相差15～20mm ，旋臉做成銳角，形成鷹嘴。 做 做法 1.2.2抹水泥滴水做法 腰簷、裝飾線突出牆面寬度<60mm 做鷹嘴；≥60mm 做滴水線（槽）。滴水線（槽）寬、深各10mm 。距簷 邊和窗膀的距離見圖。 室內 室外 旋臉 20 30 15~20
1.2.3在簷下先抹40～60㎜翻邊，在其中部鑲貼10×10mm塑膠分格條。 1.2.4外簷懸挑部位不翻邊時，可直接預埋10×10mm塑膠條。塑膠條轉角處剪成“八”字對角.
1.3散水做法： 1.3.1散水與外牆面斷縫，打封閉膠或灌瀝青砂。斷縫寬度一致，膠面平整、光滑。斷縫寬度：20mm 。 1.3.2散水拐角處均設置斷縫，注封閉膠或瀝青砂。 1.3.3室外臺階、坡道、散水等部位，應與建築物主體斷開設縫，縫應寬窄一致、順直，縫中填柔性材料。 坡道 門口 縫中填柔性材料 20
150 80 1.4沉降觀測點做法： 1.4.1設置位置：結構牆柱、變形縫兩端及建築物轉角處，每隔8~12m 均勻設置一個。 1.4.2沉降標牌設置：統一採用建工總承包公司制定的標準，牌鑲嵌在沉降觀測點上方、居中，牌下邊距沉降標外邊緣50㎜.。 天津 建工總包 沉降觀測點 （XX 工程） NO ：X 天津建工總包沉降標牌式樣
