在线式红外热像仪

热成像双光谱摄像机是指同时具备红外与可见光的摄像机，区别于普通的可见光监控与红外热像仪，通过双光谱摄像机，可以同时看现场画面和现场的温度，更加清晰、直观、方便。

那么热成像双光谱云台摄像机的类型有哪几种呢？目前有四种类型的热成像双光谱摄像机，分别是测温型双光谱红外大球机、测温型双光谱红外小球机、热成像双光谱T型摄像机和热成像双光谱舱式摄像机，以下一一来介绍。

1）测温型双光谱红外大球机：球型外观，内部可安装焦距50mm以下的红外热像仪和焦距129mm以下的可见光摄像机；配置云台可水平连续旋转360°，垂直旋转角度为-15°（俯视）~ +90°（仰视），可设置256个预置点。

2）测温型双光谱红外小球机球型外观，内部可安装焦距17mm以下的红外热像仪和焦距12mm以下的可见光摄像机；配置云台可水平连续旋转360°，垂直旋转角度为-20°（俯视）~ +90°（仰视），可设置256个预置点。

3）热成像双光谱T型摄像机T型外观，内部可安装焦距100mm以下的红外热像仪和焦距250mm以下的可见光摄像机；配置云台可水平连续旋转360°，垂直旋转角度为-60°（俯视）~ +20°（仰视），可设置200个预置点。

4）热成像双光谱舱式摄像机舱式外观，内部可安装焦距75mm以下的红外热像仪和焦距129mm以下的可见光摄像机；配置云台可水平连续旋转360°，垂直旋转角度为-60°（俯视）~ +10°（仰视），可设置80个预置点。

这四种不同外观的热成像双光谱摄像机的选择取决于客户的镜头要求、使用环境要求和外观要求，根据客户的需求推荐合适的、性能优的摄像机，并提供优质的服务，是我司一贯的宗旨！格物优信拥有优秀的技术研发团队，独立自主研发的手持式红外热像仪、在线式红外热像仪、红外测温模组、双光谱测温型热成像摄像机等明星产品，性能优越、品质优良，产品广泛应用在电力、安防、冶金、轨道交通、机器视觉、科学研究等行业，为用户提供稳定可信赖的非接触式测温解决方案。

1.红外热成像技术红外成像技术作为一门新技术，在电力设备运行状态检测中有着无比的优越性。

红外成像是以设备的热状态分布为依据对设备运行状态良好与否进行诊断，它具有不停运、不接触、远距离、快速、直观地对设备的热状态进行成像。

由于设备的热像图是设备运行状态下热状态及其温度分布的真实描写，而电力设备在运行状态下的热分布正常与否是判断设备状态良好与否的一个重要特征。

因此采用红外成像技术可以通过对设备热像图的分析来诊断设备的状态及其隐患缺陷。

2.什么是红外热像图一般我们人眼能够感受到的可见光波长为：0.38—0.78微米。

通常我们将比0.78微米长的电磁波，称为红外线。

自然界中，一切物体都会辐射红外线，因此利用探测器测定目标本身和背景之间的红外线差，可以得到不同的红外图像，称为热图像。

同一目标的热图像和可见光图像是不同，它不是人眼所能看到的可见光图像，而是目标表面温度分布图像，或者说，红外热图像是人眼不能直接看到目标的表面温度分布，变成人眼可以看到的代表目标表面温度分布的热图像。

3.红外热像仪的原理热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，热图像的上面的不同颜色代表被测物体的不同温度。

红外热像仪的非接触式测温方式，能够在不影响轧辊工作的同时测量其实时温度，并随时采取降温措施。

红外热像仪的原理4.红外热成像的特点自然界所有温度在绝对零度（-273℃）以上的物体，都会发出红外线，红外线（或称热辐射）是自然界中存在最为广泛的辐射。

大气、烟云等吸收可见光和近红外线，但是对3~5微米和8~14微米的红外线却是透明的。

因此，这两个波段被称为红外线的“大气窗口”。

我们利用这两个窗口，可以在完全无光的夜晚，或是在烟云密布的恶劣环境，能够清晰地观察到前方的情况。

5.在线式红外热像仪采用红外热成像技术，探测目标物体的红外辐射，并通过光电转换、信号处理等手段，将目标物体的温度分布图像转换成视频图像的设备，我们称为红外热像仪。

热像仪常用知识热像仪，这个听起来有些专业和神秘的设备，其实在我们的生活中有着越来越广泛的应用。

从工业检测到医疗诊断，从消防救援到建筑节能，热像仪都发挥着重要的作用。

那么，究竟什么是热像仪？它是如何工作的？又有哪些常见的类型和应用场景呢？接下来，就让我们一起揭开热像仪的神秘面纱，了解一些关于它的常用知识。

一、热像仪的工作原理热像仪的工作原理基于物理学中的热辐射定律。

我们都知道，任何物体只要其温度高于绝对零度（－27315℃），就会不断地向外辐射红外线。

而热像仪就是通过接收和测量物体所辐射的红外线能量，并将其转化为可见的热图像。

热像仪内部的核心部件是红外探测器，它能够感知不同强度的红外线辐射。

探测器将接收到的红外线信号转换为电信号，然后经过一系列的处理和计算，最终在显示屏上呈现出物体表面的温度分布图像。

不同的温度在图像中会以不同的颜色表示，通常高温区域显示为红色、橙色等暖色调，低温区域显示为蓝色、绿色等冷色调。

二、热像仪的类型根据不同的应用需求和技术特点，热像仪可以分为多种类型。

1、手持式热像仪手持式热像仪是最常见的一种类型，它体积小巧、携带方便，适用于各种现场检测和巡检工作。

例如，电气工程师可以使用手持式热像仪检查电气设备的发热情况，及时发现潜在的故障隐患；建筑工人可以用它检测建筑物的隔热性能，查找可能存在的热损失区域。

2、在线式热像仪在线式热像仪通常安装在固定的位置，用于对特定区域或设备进行连续监测。

比如，在工业生产线上，在线式热像仪可以实时监控生产设备的运行温度，一旦温度异常，系统会自动发出警报，以便及时采取措施，避免生产事故的发生。

3、车载式热像仪车载式热像仪主要安装在车辆上，用于在行驶过程中对周围环境进行监测。

它在消防救援、安防巡逻等领域有着广泛的应用。

例如，在火灾现场，消防车辆上的热像仪可以帮助消防员在烟雾弥漫的环境中快速找到被困人员和火源。

三、热像仪的应用场景1、工业领域在工业生产中，热像仪可以用于检测机械设备的运行状态，如电机、轴承、变压器等的发热情况，提前发现故障，减少停机时间和维修成本。

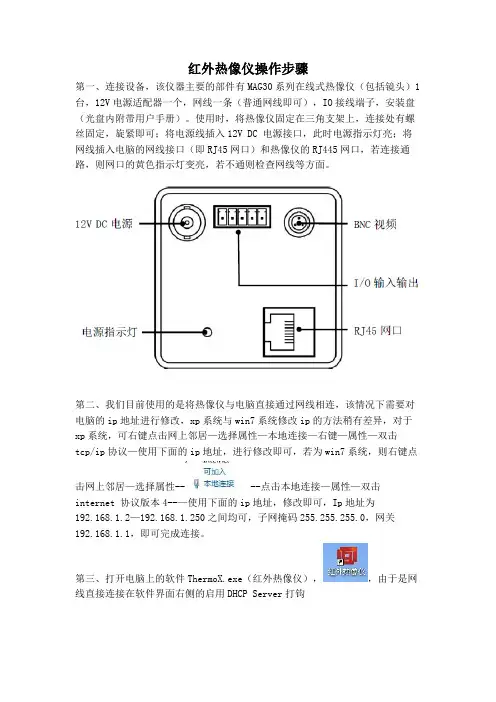

红外热像仪操作步骤第一、连接设备，该仪器主要的部件有MAG30系列在线式热像仪（包括镜头）1台，12V电源适配器一个，网线一条（普通网线即可），IO接线端子，安装盘（光盘内附带用户手册）。

使用时，将热像仪固定在三角支架上，连接处有螺丝固定，旋紧即可；将电源线插入12V DC 电源接口，此时电源指示灯亮；将网线插入电脑的网线接口（即RJ45网口）和热像仪的RJ445网口，若连接通路，则网口的黄色指示灯变亮，若不通则检查网线等方面。

第二、我们目前使用的是将热像仪与电脑直接通过网线相连，该情况下需要对电脑的ip地址进行修改，xp系统与win7系统修改ip的方法稍有差异，对于xp系统，可右键点击网上邻居—选择属性—本地连接—右键—属性—双击tcp/ip协议—使用下面的ip地址，进行修改即可，若为win7系统，则右键点击网上邻居—选择属性----点击本地连接—属性—双击internet 协议版本4--—使用下面的ip地址，修改即可，Ip地址为192.168.1.2—192.168.1.250之间均可，子网掩码255.255.255.0，网关192.168.1.1，即可完成连接。

第三、打开电脑上的软件ThermoX.exe（红外热像仪），，由于是网线直接连接在软件界面右侧的启用DHCP Server打钩，打钩后，MAG30-110257即为该设备的型号，此时连接完毕。

第四、点击软件主界面右下方的黑色三角即可开始进行红外录制，然后要进行对焦，使出现的画面更加清晰，点击对焦按钮完成自动对焦。

第五、该设备可以进行图片和视频以及带温度等详细信息的视频文件，根据需要进行保存，也可直接存储为温度流，方便以后进行相关分析。

，左键点击存温度流按钮，出现保存路径对话框，设置其保存路径。

待完成需要的测量后，点击上图黑色方框停止记录，此时完成实验过程。

第六、对实验保存的温度流进行回放，首先断开热像仪，点击下图中的断开按钮，然后点击主界面上方菜单的回放下拉菜单，，选择打开文件，寻找保存的.mgs为文件后缀名的文件，可通过回放菜单中的回放控制进行一些相应的设置（如选择循环播放等）。

大立科技是国内少数拥有完全自主知识产权，能够独立研发、生产热成像技术相关核心器件、机芯组件到整机系统全产业链完整的高新技术企业，是国内规模大、综合实力强的民用红外热像仪生产厂商之一。

那么大立科技有哪些知名的红外热像仪产品呢？下文中会详细介绍一下。

DM63系列DM63系列是一款384×288像素非制冷焦平面在线式红外热像仪，该产品结构紧凑、体积小、重量轻、坚固耐用，具有灵敏度高、图像清晰、测温精确、控制灵活等特点。

可以满足工业、电力、电子等行业的过程状态检测领域进行非接触测温、快速故障检测和热场分析的需求。

TX系列T4/T8是大立科技最新推出的有160×120/384×288像素的手持式电气及工业检测型红外热像仪，该仪器采用符合人体工程学的全新设计理念，并达到了2米跌落的超高防护等级；网络实时传输原始图像功能在科研和工业控制领域将发挥着重要作用。

DM10系列DM10系列红外热像仪是一款集红外、可见光于一体的网络型红外热像仪，拥有双波段图像增强技术，具有体积小巧，性价比高的特点。

可广泛应用于电力、工业、消防、安防等领域。

有160×120/120×120像素可选，是配电柜、加工和制造业、数据中心、运输和公共交通、发电厂和仓储设施连续状态监控和热点探测的理想红外热像仪。

T31入门级手持工具型红外热像仪大立T31是一款具有160×120像素的手持式工具型红外热像仪。

该红外热像仪测温快速、精确、便捷、坚固耐用，适合各种故障预防维护检测；≤0.06℃的高灵敏度，能够区分探测物体的细微温；3.5" TFT 彩色液晶大屏幕，彩色液晶大显示屏的大视野可帮助您方便检查难以触及的设备；2米抗跌落。

浙江大立科技股份有限公司是由1984年成立的浙江省测试技术研究所改制而成的股份制高新技术企业，公司专业从事制冷焦平面探测器、红外热像仪、红外热成像系统的研发、生产和销售。

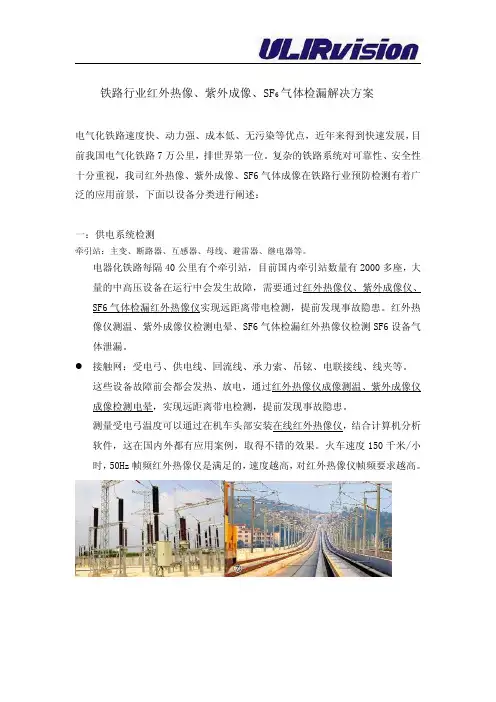

铁路行业红外热像、紫外成像、SF6气体检漏解决方案电气化铁路速度快、动力强、成本低、无污染等优点，近年来得到快速发展，目前我国电气化铁路7万公里，排世界第一位。

复杂的铁路系统对可靠性、安全性十分重视，我司红外热像、紫外成像、SF6气体成像在铁路行业预防检测有着广泛的应用前景，下面以设备分类进行阐述：一：供电系统检测牵引站：主变、断路器、互感器、母线、避雷器、继电器等。

电器化铁路每隔40公里有个牵引站，目前国内牵引站数量有2000多座，大量的中高压设备在运行中会发生故障，需要通过红外热像仪、紫外成像仪、SF6气体检漏红外热像仪实现远距离带电检测，提前发现事故隐患。

红外热像仪测温、紫外成像仪检测电晕、SF6气体检漏红外热像仪检测SF6设备气体泄漏。

接触网：受电弓、供电线、回流线、承力索、吊铉、电联接线、线夹等。

这些设备故障前会都会发热、放电，通过红外热像仪成像测温、紫外成像仪成像检测电晕，实现远距离带电检测，提前发现事故隐患。

测量受电弓温度可以通过在机车头部安装在线红外热像仪，结合计算机分析软件，这在国内外都有应用案例，取得不错的效果。

火车速度150千米/小时，50Hz帧频红外热像仪是满足的，速度越高，对红外热像仪帧频要求越高。

二：车辆检测●机车：主变压器、调压开关、变流装置、牵引电动机、电子控制柜、制动电阻柜等。

●电气设备：配电箱、空调机组、变流装置、电动机、电子控制柜、制动电阻柜等。

电气设备故障的前兆都会出现设备温度上升，用红外热像仪进行非接触温度测量，可以快速、直观发现故障点，提前安排检修，确保设备安全运行。

●轮轴：轮轴盖、轮轴、轴瓦铁路总公司规定，当轮轴温度高于40℃时，就必须更换，有列车进站后，必须进行轮轴温度检测，停车时间短、工作量大，铁路维护人员使用红外热像仪，可以高效率进行这项工作，方便快捷。

三：通号系统检测●供电电源●机房温度电气设备故障的前兆都会温度上升，用红外热像仪进行非接触温度测量，可以快速、直观发现故障点，提前安排检修，确保设备安全运行。

在线红外分析仪原理及应用在线红外分析仪是一种利用红外光谱技术进行物质成分分析的仪器。

它通过检测样品在红外光谱范围内的吸收特性，来确定样品的组成和结构。

在线红外分析仪主要由光源、样品室、光谱仪和数据处理系统等组成。

在线红外分析仪的工作原理是基于物质分子的振动和转动引起的红外光吸收现象。

红外光谱范围通常分为近红外、中红外和远红外三个区域。

不同区域的红外光谱对应不同的分子振动模式，因此可以用来分析不同类型的化学物质。

在线红外分析仪的工作流程一般包括以下几个步骤：首先，光源产生红外光，经过光学系统聚焦后照射到样品上。

样品吸收部分红外光，其余的红外光经过样品后进入光谱仪。

光谱仪将红外光分散成不同波长的光，并通过探测器检测各个波长的光强度。

最后，数据处理系统对检测到的光强度进行处理和分析，得到样品的红外光谱图和相应的成分信息。

在线红外分析仪具有许多应用领域。

首先，它在化学工业中广泛应用于原料和产品的质量控制。

通过红外光谱分析，可以快速准确地确定化学物质的成分和含量，从而保证产品的质量稳定性。

其次，在线红外分析仪在环境监测中也有重要作用。

例如，可以通过监测大气中的有害气体浓度来评估空气质量，或者监测水体中的有机物和无机物浓度来评估水质。

此外，在线红外分析仪还可以应用于食品安全检测、药品研发和制造等领域。

在线红外分析仪具有许多优点。

首先，它具有快速分析的优势。

红外光谱分析不需要样品的前处理，可以直接对液体、固体和气体等不同形态的样品进行分析，因此可以大大缩短分析时间。

其次，它具有高灵敏度和高选择性。

红外光谱对不同化学物质具有不同的吸收特性，因此可以对复杂的混合物进行准确的定性和定量分析。

此外，在线红外分析仪还具有非破坏性分析的特点，可以对样品进行连续监测，不会对样品造成损伤。

总之，在线红外分析仪是一种重要的分析仪器，具有广泛的应用前景。

它通过检测样品在红外光谱范围内的吸收特性，可以快速准确地确定样品的成分和结构。

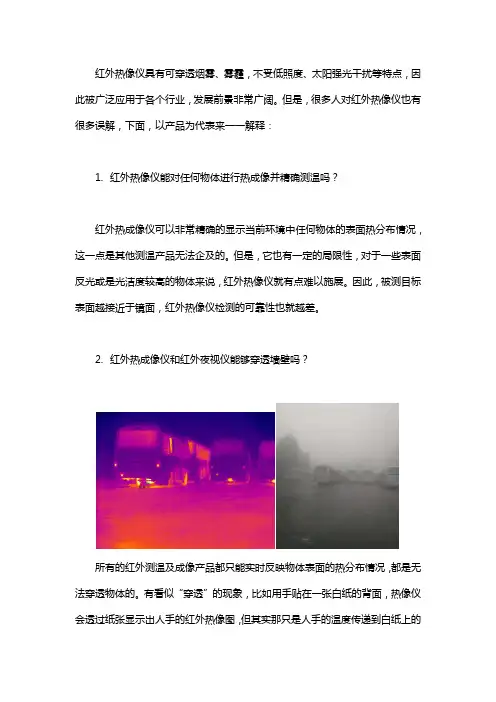

红外热像仪具有可穿透烟雾、雾霾，不受低照度、太阳强光干扰等特点，因此被广泛应用于各个行业，发展前景非常广阔。

但是，很多人对红外热像仪也有很多误解，下面，以产品为代表来一一解释：1.红外热像仪能对任何物体进行热成像并精确测温吗？红外热成像仪可以非常精确的显示当前环境中任何物体的表面热分布情况，这一点是其他测温产品无法企及的。

但是，它也有一定的局限性，对于一些表面反光或是光洁度较高的物体来说，红外热像仪就有点难以施展。

因此，被测目标表面越接近于镜面，红外热像仪检测的可靠性也就越差。

2.红外热成像仪和红外夜视仪能够穿透墙壁吗？所有的红外测温及成像产品都只能实时反映物体表面的热分布情况，都是无法穿透物体的。

有看似“穿透”的现象，比如用手贴在一张白纸的背面，热像仪会透过纸张显示出人手的红外热像图，但其实那只是人手的温度传递到白纸上的结果，最终检测的还是白纸表面的温度，并不是人手的温度。

电影中很多用红外热像仪穿透墙壁侦查，也只是艺术渲染，并不是真实的。

总的来说就是：红外热成像仪是无法穿透任何物体表面的！3.红外热成像仪能对任何大小的物体进行成像吗？对于红外热像成像仪能测多远、多大的东西，我想这是所有客户群体都想知道的。

对于红外热像仪来说，被测物体体积越小，红外像素分辨率就要求越高、空间分辨率则需要更小。

对于同一大小的的被测物体，红外热像仪的红外像素分辨率越高，空间分辨率越小，可检测的距离就越远。

拥有优秀的技术研发团队，独立自主研发的手持式红外热像仪、在线式红外热像仪、红外测温模组、双光谱测温型热成像摄像机等明星产品，性能优越、品质优良，产品广泛应用在电力、安防、冶金、轨道交通、机器视觉、科学研究等行业，为用户提供稳定可信赖的非接触式测温解决方案。

我们能为多家冶金、电力、危废、煤矿、养殖、铁路、科研等行业客户提供了行之有效的红外热成像可行性红外监控方案，深入解决了多家行业客户的难题，获得了客户的广泛信赖，更多详细方案介绍、业绩及技术咨询，我们致力于为各大行业贡献更多力量，携手客户共赢未来。

AT20在线型双光热像仪用户手册V1.0.6烟台艾睿光电科技有限公司公司简介艾睿光电专注于红外成像技术和产品的研发制造，具有完全自主知识产权，致力于为全球客户提供专业的、有竞争力的红外热成像产品和行业解决方案。

主要产品包括红外焦平面探测器芯片、热成像机芯模组和应用终端产品。

公司研发人员占比48%，已获授权及受理知识产权项目共662件：国内专利及专利申请522件（包括集成电路芯片、MEMS传感器设计和制造、MatrixⅢ图像算法和智能精准测温算法等）；国外专利及专利申请16件；软件著作权86件；集成电路布图设计38件。

（数据统计时间截止至2021年4月）公司产品广泛应用于医疗防疫、工业测温、安防消防、户外观察、自动驾驶、物联网、人工智能、机器视觉等领域。

目录1.责任声明 (1)1.1责任声明 (1)1.2版权 (1)1.3质量保证 (1)2.安全信息 (2)3.用户须知 (3)3.1校准 (3)3.2精确度 (3)3.3视频教学 (3)3.4文档更新 (3)4.客户服务 (3)4.1常见问题解答 (3)4.2下载 (3)5.产品简介 (4)6.产品图示及说明 (5)7.快速使用指南 (6)8.产品及配件清单 (7)9.机械安装 (8)9.1螺钉安装 (9)9.1.1前壳安装 (9)9.1.2后壳安装 (9)9.2前装 (10)9.3后装 (11)10.报警输入输出 (12)10.1报警输入 (12)10.2报警输出 (12)11.协议说明 (13)11.1Modbus TCP (13)11.2MQTT (14)12.协议说明 (25)12.1Modbus TCP (25)13.产品性能 (26)14.接口插针配置 (31)14.1以太网针脚配置（8pin） (31)14.2电源针脚配置（12pin） (32)15.机械图纸 (33)16.常见故障排查 (33)17.软件下载及固件更新 (35)17.1软件下载 (35)17.2固件更新 (35)18.清洁热像仪 (36)18.1清洁热像仪的外壳、线缆及其他部件 (36)18.2清洁红外镜头 (37)附录：常见物质发射率表 (38)1.责任声明1.1责任声明由艾睿光电制造的整机产品，从最初购买的交付之日起，在正常存放、合理使用及维修的前提下，都有两年的保修期，配件保修期为三个月。

热成像技术在空调器行业中研究及应用空调即为空气调节器，主要目的用于调节房间内温度、湿度等，而空调在生产过程需要对内外机铜管连接处进行制冷剂是否泄漏进行判断，防止因铜管沙眼或焊接等因素造成制冷剂泄漏，从而给用户使用带来的不便，该问题发生直接影响空调整机性能。

红外热像仪具有非接触、稳定、直观、使用范围广等优点。

通过实施红外热像仪代替人为判断泄漏，可实现成本节约、节省员工劳动强度、过程可控等优点。

本文就红外热像仪特点进行分析，它在空调生产过程中的实际研究与应用。

标签：空调;制冷剂;红外热像仪;检测1 引言红外热像仪技术起源于18世纪，最初红外热像仪技术在军事方面领域使用，直到20世纪六十年代，热成像技术才被用于非军事应用领域，随着热像仪的技术的不断成熟，热像仪具有精度高、测试范围广、可存储数据等优点。

常用于于研发或工业检测与设备维护中，在防火、夜视以及安防中也有广泛应用。

通过运用红外热像仪技术，可保证空调器生产过程中的质量可靠性和安全性。

而且，在空调器管路焊点泄漏检测中，不仅可以节省劳动力，而且也能够提升生产效率，降低产品制造成本，为空调器的质量保驾护航，推动了整个白色家电行业的稳步发展[1]2 红外热像仪技术的优点[2]2.1操作安全红外热像仪由于采用非接触式测量，因此我们的操作者十分安全，对于生产电器产品厂家来说，这一点是具有特殊意义的。

2.2非接触式红外热像仪由于是非接触式测量，因此它不会对产品的精度造成影响。

2.3灵敏度高红外热像仪具有高灵敏度的特点，能够可以分辨出设备表面0.4～0.5的温差，如果采用FLUKE厂家RSE600的红外热像仪设备它在30℃时的精度能够达到0.04℃，因此可以诊断出产品细微的温度变化，可以利用这一特性来检测产品的温度变化。

为设备监控提供有效的数据支撑。

2.4检测效率高红外热像仪具有很高的检测效率、数据采集速度快的特点，一台先进的红外热像儀每秒可采集和存储数百万点温度信息，可用于流水线的在线检测。

铁路系统是庞大复杂的系统，有数量众多的电力机车、配套电气设备、信号系统和接触网线等，对于系统当中的重李装置设备使用有效的预防性维护是非常重要的。

未来的铁路的牵引方式主要以电力牵引为主，随着我国轨道交通发展的越来越深入，确保安全运营的关键便是保证整个机车供电系统的稳定。

现阶段较为普遍的红外热像仪，大多集中在供电系统非接触测温设备的检修中，红外热像仪监探系统在铁路供电系统接触网中的应用也会是重要手段。

铁路沿线变电站热故障监测在线式红外热像仪可以非接触、24小时全天候对大量目标物体进行温度监控，并随时报警，保证及时维护维修，在设备可见的范围内可随意添加目标点，无需增加设备数量，提高效率。

弓网、接触网实时监测将红外热成像设备安装于机车车顶，对受电弓和接触网的连接处进行温度探测，实时监测接触网的故障点，如果在列车行进中发现故障点出现拉弧、硬点等，将产生瞬间高温，热像仪可以记录该时刻高温值和故障点位置，以便检修人员及时进行修复。

电力机车/轮轴检测电力机车内有大量的电力设备，其运行时会产生很大的热量，同时由于连接件松动、设备问题等原因将造成机车故障，严重时会导致事故的发生，红外热像仪可以在机车停车间隙进行巡检，及时发现机车内部的设备隐患，预防事故的发生电力机车内部涉及到红外热像仪检测的部件主要有：主变压器、调压开关、变流装置、牵引电动机、电子控制柜、制动电阻柜、发动机、发电机、异步霹相机、油水交换器、空气干燥器、轴承、缓冲器、变速器、牵引机械等。

铁路沿线安全监控红外热像仪安装在铁路路基、路口、桥梁、隧道、公跨铁、咽喉区、货场等重点部位，对人员、异物等非法入侵以及暴风雪、泥石流、洪水等自然灾害进行有效观察，实现全天候24小时不间断监控，保证车辆安全运行。

通号系统机房检测应用信息处理与交换重任的机房是整个信息网络工程的数据传输中心、数据处理中心和数据交换中心。

为保证机房设备正常运行，需要对设备温度进行定期巡检。

如需了解更多的热成像仪产品应用及铁路领域的测温应用可随时与我们联系。

FLIRA320在线式热像仪容祺容祺FLIRA320红外热像仪FLIRA320为机械视觉及需要非接触式成像与感温自动化系统，提供高贵而不贵的精准解决方案。

A320是一个完整的机械视觉与遥控系统，可立即辨识热问题。

内建逻辑功能对安全/保全系统以及品质/可靠度确保计划中的产品与产程控制相当使用。

1.高贵不贵且全面整合的热像感测解决方案2.多个目标聚光灯与警报器3.支持即插即用4.即时类比与MPEG-4数位影像输出5.独立操作，无需使用电脑快速发现错误及早发现并解决问题可解决安全问题，减少报废与维护支出，提升产品品质，进而省下大笔支出。

A320的热成像、温度报警器、实际温度读出装置等功能，可以轻松侦测到其他方式无法侦测到的微幅温度变化。

非接触式立即温度感测功能从一开始，A320就着眼于开发出精确的放射热像与可重复温度感测功能，具备先进非制冷未测辐射热计焦面阵列（FPA）侦测器，可在多个调色盘中传输清晰长波影像。

延伸连接选项多台A320摄影机可透过100baeT高速乙太网络连结形成网络，并透过SNTP协定进行同步作业。

每台摄影机可分配到一个独有的IP位随插即用是A320的特色，只要将摄影机连结至个人计算机荧幕，就可立即看到高画质实时放射性热像，以观察热型态，发现热异常现象。

另外，也可透过摄影机的合成影像输出(NTSC或PAL)在独立影像监视器上看到影像。

安装操作简易内建逻辑及选单操作控制功能，让使用者可快速轻松选择并操作多个目标聚光灯、温度范围、影像调色盘、多个警报器等功能。

将红外线成像技术附加到一台机器视觉系统，不会比附可见光摄影机复杂；而且，A320还透过红外线组态与红外线监控软件模块提供产生命令与控序的工具，有助于检测及控制产程，这些工具包括FLIRTMLabVIEW数位工具组及FLIRTM系统开发套件(SDK)。

此外，数位工具组在NationalIntrumentLabVIEW程序环境中搭配FLIR红外线摄影机，可轻松形成机械视觉或进行感测。

第二章红外热像检测技术（湖北公司）目录内容概要红外热成像是以设备的热分布状态为依据对设备运行状态良好与否进行诊断的技术，它具有不停运、不接触、远距离、快速、直观地对设备的热状态进行成像的优点。

由于电气设备的红外热像图是设备运行状态下热状态及其温度分布的真实描写，而电力设备在运行状态下的热分布正常与否是判断设备状态良好与否的一个重要特征，因而，采用红外成像技术可以通过对设备热像图的分析来高效诊断设备的运行状态及其存在的隐患缺陷。

本章第一节介绍了红外线的发现及发展经过，并把目前最普遍的红外热成像技术应用现状做了描述。

第二节讲述了红外线的基本知识；红外热成像技术的基本原理；输变电电网设备发热机理及故障类型。

第三节对各种类型输变电设备红外热像检测的要求；现场红外热像仪使用方法技巧；分析诊断方法及标准做了详细说明。

最后，第四节收集了4个比较有代表性的电气设备红外检测诊断的案例供大家参考借鉴。

第一节红外热像检测技术概述一、红外检测技术的发展历程1800年英国的天文学家 Herschel 用水银温度计在红光外侧发现一种人眼看不见的“热线”，后来称为“红外线”，也就是“红外辐射”。

Herschel在1830年提出了辐射热电偶探测器，1840年根据物体不同的温度分布，制定了温度谱图。

红外技术最初应用于军事，20世纪60年代初, 世界上第一台用于工业检测领域的红外热成像仪(THV651)诞生(AGA)，尽管体积庞大而笨重，但很快作为一种检测工具在各种应用中找到了它的位置，特别是在电力维修保养中体现了它的重要价值，与当时的瑞典国家电力公司合作，首次用于电力设备检测。

红外技术的高级发展应用是红外自动目标识别技术，系统通过与可见光组成的多功能传感器，配用多功能目标捕捉处理器，以及信息处理技术，对目标实现高速、自动、可靠地探测、识别、测距、定位、跟踪及故障判别。

红外热像检测技术是随着红外探测器的发展而发展的。

红外探测器经历了光机扫描探测器、焦平面制冷式探测器和焦平面非制冷式探测器。

在线式全视场红外成像测温系统技术说明书深圳键桥通讯技术股份有限公司 REV1.0目录1、前言 (3)2、红外热成像原理与基本知识 (4)3、传统测温方法及特点 (5)4、全视场红外成像测温系统 (7)5、系统组网方案 (10)6、系统参数 (14)7、系统安装与系统出厂清单 (15)一前言高压输电线、变配电设备等在电力系统中有着极其重要的地位，一旦出现故障，会造成巨大财产损失及不良社会影响等严重后果。

电力设备故障一般是由于过流、过载、老化、接触不良、漏电、设备内部缺陷或其他异常导致的，而上述故障一般都会伴随有发热异常等现象，通过对设备的温度变化就能监控设备的运行状态。

随着科学技术的发展，红外测温由于具备非接触测温的能力，对设备缺陷具有很强的诊断和预警能力，迅速成为电力设备温度监测的首选技术。

目前，各变电站对电力设施温度的监测方式一般是安排工作人员定期使用手持式红外测温仪对电力设备进行巡检。

该种方式下，工作人员须在规定的距离内将红外测温仪对准被测节点，调整焦距，从而获得目标的温度值，完成上一个节点测量后再进行下一个节点的测量。

但人工巡检测温方式存在以下问题：◆人工操作。

浪费人力并且温度测量准确度人为因素影响较大◆单点测温。

测温点多时操作时间过长◆人工巡查，不能自动报警，可靠性差◆数据只能存储在红外测温仪的存储卡中，安全性差◆存储的数据量有限，不利于工作人员做报表深圳键桥通讯技术股份有限公司研发生产的在线式全视场红外成像测温系统，采用最新的红外技术及先进的红外图像处理算法，实现了全视场的准确测温，并基于先进的通信及网络技术，实时在线地对众多变电站进行温度监控。

二红外热成像原理与基本知识在光谱图中，波长2.0~1000微米之间的部分称为热红外线。

自然界中所有温度在绝对零度（-273℃）以上的物体，都会不停地向外辐射热红外线。

所以，热红外线（或称热辐射）是自然界中存在最为广泛的辐射。

红外热辐射除存在的普遍性之外，还有另外两个重要的特性。

根据不同的使用形式，可以将红外热像仪分为在线式红外热像仪跟便携式红外热像仪。

今天我们就来说说这两款热像仪以及它们之间的区别所在。

一、不同点1、供电方式不同便携式红外热像仪都带有电池，而在线式红外热像仪则需要外部实时供电；2、使用方式不同便携式红外热像仪带有手柄，使用灵活，开机即可使用，走到哪用到哪。

而在线式红外热像仪需要固定安装使用，一般只能看到固定区域内的红外热图像。

当然了，如果选配武汉永盛科技的云台和手动或电动调焦镜头，会观测到更大的区域。

3、应用领域不同便携式红外热像仪一般用于不需要每天24小时连续使用的场合，如日常巡检、故障排查、品质检测、执法巡逻等等。

而在线式红外热像仪一般用在需要24小时连续监测的场合，如石油炼制、化工生产、安防等等。

4、PC机数据处理软件不同与便携式红外热像仪不同，一般在线式红外热像仪的PC软件功能更强大、更丰富，如在线式红外热像仪不仅能实时显示红外热图，还能实时显示热图中高或低温度点变化曲线。

便携式红外热像仪是一款外形比较小巧，结构紧凑、轻巧便携的红外热像仪器，而且配有电池，可以很大程度的满足不同工作场合的使用。

是建筑围护、改修和修缮、检查以及屋面应用的好工具。

便携式红外热像仪这款高性能、全辐射成像仪是专门用来针对恶劣的工作环境而优化设计的，适用于电气安装、机电设备、过程设备、HVAC/R设备及其它更多应用的排障工作。

能提供快速发现故障所需的清晰、锐利图像的热灵敏度可用于发现很多细微的可能预示着故障问题的温度差异。

而且便携式红外热像仪的使用简单，操作直观，用一个大拇指即可轻松的实现导览，无需携带纸笔仅需讲话即可记录发现的所有细节，大大方便我们的试验操作。

在线式红外热像仪在线式热像仪不同于手持式热像仪的一点就是，在线式的要固定在被监测对象的周围，好的的在线式红外热像仪几乎可以安装在任何地方，监控关键设备或其他重要资产。

它可帮助您保护生产现场，监测现场状况，使您提前发现异常情况，从而避免财产损失、停工，并保障工人的安危。

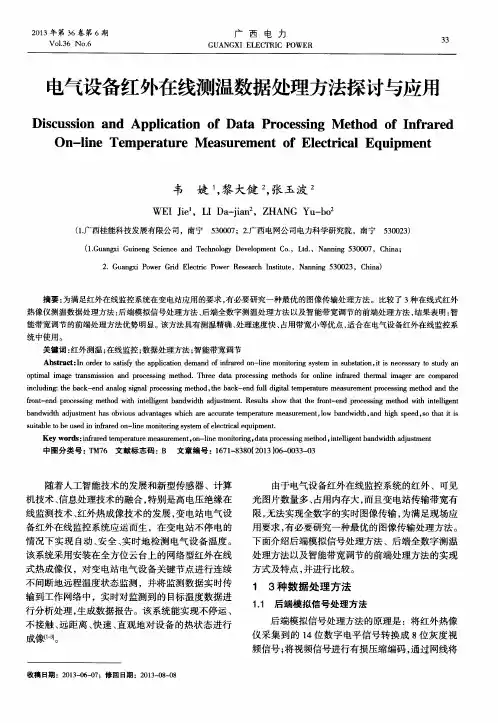

基于红外成像的变电设备温度远程在线监控【摘要】随着电力自动化系统的不断更新和进步，电力自动化系统运行的安全性和可靠性越来越有保障，在无人值守或少人值守的情况下，实现了电力系统高效、安全的运行。

红外线成像应用在变电设备温度远程监控是电力自动化系统的一次革新。

它的应用，加快了故障的排查效率，为设备的维修提供了可靠依据，保证了变电设备的及时修复，确保了电网的安全、稳定、高效的运行。

【关键词】红外成像变电设备在线监控自动化1 红外成像系统的组成红外成像系统主要由前端设备、传输网络和监控中心组成。

前段设备主要由在线式红外热成像仪、摄像头、传感报警探测设备等组成。

红外热像仪主要是用来探测变电设备的红外辐射，再将其转化成温度视频图像和温度值等形式表达出来。

使工作人员能够很直观的观测到监测设备的温度分布情况。

传输网络主要使用电力专网。

监控中心是电力系统运行的控制中心，这里连接着各类服务器、储存设备、显示设备、输出设备等，是电力系统运行、调度的心脏。

操作人员在这里对变电设备温度进行监控，将传输过来的温度信息进行分析、调看等工作，保证设备正常运行的状态。

（如图一）2 红外成像技术在变电设备温度监控中的运用变电设备是电力系统的枢纽，而温度是变电设备运行的重要参数，通过温度的红外线检测，就能实现对变电设备运行状态的实时的、有效的遥测、遥控。

当变电设备运行异常时能第一时间发现问题，确保变电设备运行的安全、可靠。

随着“四遥”技术的成熟，和“遥视”技术的兴起，电力系统综合自动化已提高到了一个新的水平，红外线热成像技术已广泛的运用到电力系统，成为电力系统综合自动化发展的重要技术之一。

红外成像技术是变电设备运行状态的有效监控手段，它运用的是红外线与温度的关联性来监控变电设备运行的异常。

当变电设备运行异常时，以电磁波形式向外辐射的热能就会发生变化，红外测温设备就能将检测到的异常热能信息转化为直观的温度信息通过联网的显示设备显示出来，是一种以温度的高低来判断变电设备运行状态的技术。
