电子节能灯电路图

次通过磁饱和，使得磁环线圈中的感应电压发生极性变化，从而开关管再次发生转换。

如些往复，形成了以一定频率转换的开关状态，实现了DC-AC 的高频转换。

在这个过程中，一定要使两个开关管上的基极接的磁环同名端不一样。

即：从上图来看，就是从上到下规定，N1和N2的同名端相同，N3的同名端刚好相反。

现假设线圈N1的上端为同名端，那线圈N2的同名端就在与电阻R5相接处，线圈N3的同名端就在与电路地相接处。

在这个解释过程中，没有详细的关于开关管是如何进入开关状态，及电路是如何进入谐振状态触发灯管的，及解释中引进的正反馈是如何形成的，以及磁饱和理论是如何形成的。

第一个遗留问题：如何进入开关状态？根据我的理解，开关管是先进入放大状态，然后过渡到开关状态，到这时，集电极电流IC 不再受IB 的影响。

也就是，先是放大状态，高频率信号是通过基极接的磁环线圈绕组引进，通过三极管进行放大，通过三极管的发射极输出。

放大后的信号经过磁环的耦合线圈N1与线圈N2、N3反馈形成正反馈，使基极上感生电压增大，增强了驱动能力。

后续的发展使电路进入饱和区，此时，三极管才是完全进入开关状纯个态。

这部分的变化可参考“三极管放大状态中的非线性失真中的顶部失真”。

第二个遗留问题：如何进入谐振状态？据我理解，在双向触发二极管VDB触发时，其电流中是有很多高频分量的（此部分参照三极管放大电路的频率特性）。

其实在负载灯未进入工作时，其工作回路是：C4、C5、电感、磁环耦合线圈、两个开关管VT1和VT2。

由于主要由C4、C5、电感的选频特性，加上磁环耦合线圈构成的正反馈，通过三极管的放大电路，使得谐振频率点的电流被不断的放大。

当达到谐振频率点，C5上的谐振感生电压足以击穿Al为电感因数单位享/匝^2I为通过线圈的电流单位A根据公式：L=N^2*Al 式2所以，式1改写为：B=L*I/（Ae*N）式3我们在工程计算时，取B 不超过200mT ，最大不超过230mT ，以保证电感不会进入饱和区。

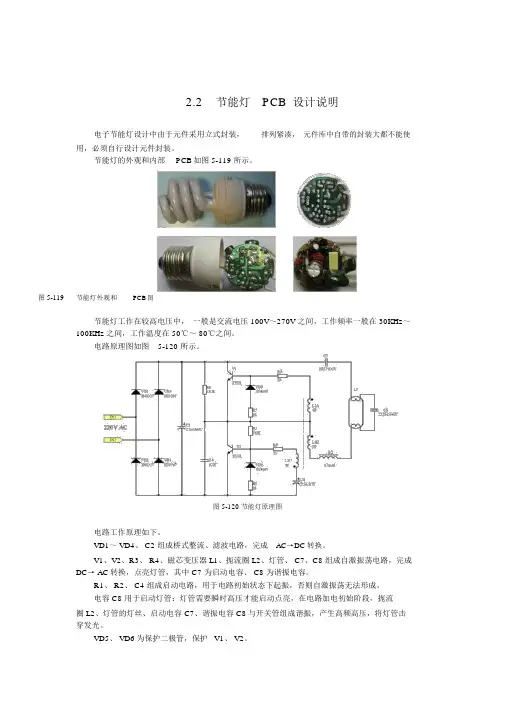

2.2节能灯PCB设计说明电子节能灯设计中由于元件采用立式封装，排列紧凑，元件库中自带的封装大都不能使用，必须自行设计元件封装。

节能灯的外观和内部PCB如图 5-119 所示。

图 5-119节能灯外观和PCB图节能灯工作在较高电压中，一般是交流电压 100V～270V 之间，工作频率一般在 30KHz～100KHz 之间，工作温度在 50℃～ 80℃之间。

电路原理图如图5-120 所示。

图 5-120 节能灯原理图电路工作原理如下。

VD1～ VD4、 C2 组成桥式整流、滤波电路，完成AC→DC转换。

V1、V2、R3、 R4、磁芯变压器 L1、扼流圈 L2、灯管、 C7、C8 组成自激振荡电路，完成DC→ AC转换，点亮灯管，其中 C7 为启动电容、 C8 为谐振电容。

R1、 R2、 C4 组成启动电路，用于电路初始状态下起振，否则自激振荡无法形成。

电容 C8 用于启动灯管：灯管需要瞬时高压才能启动点亮，在电路加电初始阶段，扼流圈 L2、灯管的灯丝、启动电容 C7、谐振电容 C8与开关管组成谐振，产生高频高压，将灯管击穿发光。

VD5、 VD6为保护二极管，保护 V1、 V2。

2.2.1设计前准备节能灯的印刷板面积很小，且需要装入灯头中，故元件封装一般要设计为立式，在原理图设计中元件的封装名要与自行设计PCB库中的元件封装名一致。

由于 Protel 2004 中元件自带的封装基本上不符合本次设计的要求，另个别元件在原理图库中不存在，所以必须重新设计个别元件的图形和元件封装，并为元件重新定义封装。

1. 绘制原理图元件在节能灯电路原理图中，高频振荡线圈L1、扼流圈 L2 和节能灯管在原理图元件库中找不到，需要自己设计元件图形，其中高频振荡线圈 L1 为三个线圈并绕在同一个磁环上，元件要标示上线圈的同名瑞，一、三、五管脚为同名瑞，该元件中有三套相同的功能单元。

自定义元件图形如图5-121 所示。

高频振荡线圈、扼流圈节能灯管图 5-121自制元件图形2.元件封装设计⑴立式电阻封装图形：焊盘中心间距160mil ，焊盘直径80mil ，封装名 AXIAL-0.2 ，如图 5-122 所示。

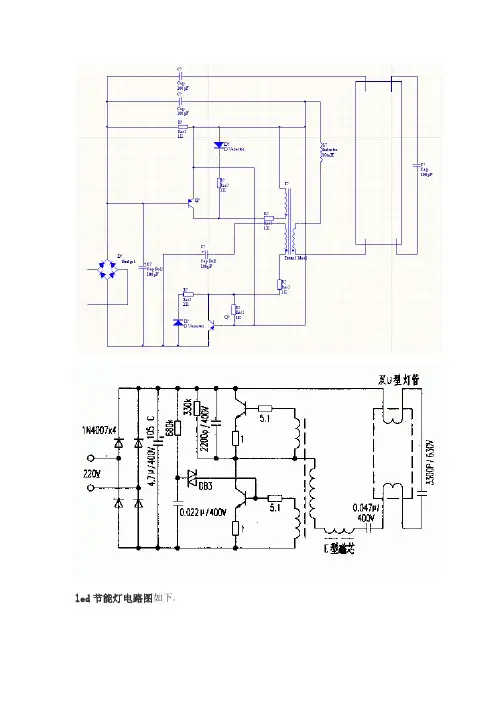

led节能灯电路图如下：led节能灯原理 led节能灯电路图及led节能灯配件3.2信号处理电路根据以上传感器输出信号波形，这里给出一种适合的信号处理电路，如图6所示。

整个电路由传感器、放大电路、滤波电路、正向电压峰值保持电路、窗口电压比较器及数字电平转换电路组成。

图6信号处理电路图放大电路由R2、R3、U2A和R4、R5、U2B所构成的两级倒相比例器组成，增益取值应以能够将传感器的输出信号电压放大至便于处理的1.0～4.5 V为宜。

滤波电路由有源带通滤波电路和π型无源滤波电路两部分组成。

U2C与R6～R8及C3、C4共同组成有源带通滤波电路，带通范围是2.25～9.05 Hz，增益为0.5；R9和C5、C6组成π型无源滤波电路。

传感器输出信号经过放大和滤波处理之后，波形如图5所示。

正向电压峰值保持电路由D1和C7组成，它利用电容对电荷的存储能力使图5中A、B处的峰值在一定的时间内得到保持，而成为单峰值正向脉冲信号，波形如图7所示。

图7单峰值正向脉冲信号波形图U2D和R10、R11及C8组成了又一级倒相比例器，对信号再次放大，以补偿信号在有源带通滤波中的损失，同时使信号反相，便于窗口电压比较器在Vref和V均为正值时的信号处理。

窗口电压比较器由U3A、U3B和R12～R23及D2～D6共同组成，其电压窗口范围是(-Vref-V,-Vref+V)［2］。

对于Vo输出端，当输入比较器的信号电压落在窗口内时，输出约为0V；反之，则输出为+5V。

而对于Vn输出端，当输入电压高于-Vref时输出为0 V；否则，输出为+5 V。

利用Vo、Vn两个输出，再配合由U4A～U4D四个与非门组成的逻辑电路，就可以实现信号处理的最后一步。

如果将电压比较器的窗口位置设定得使不同运动方向产生的信号脉冲峰值在反相后分别进入窗口区及窗口以下区，则在OUT1和OUT2输出端可得到适合于计数处理的逻辑电平信号，波形如图8中所示。

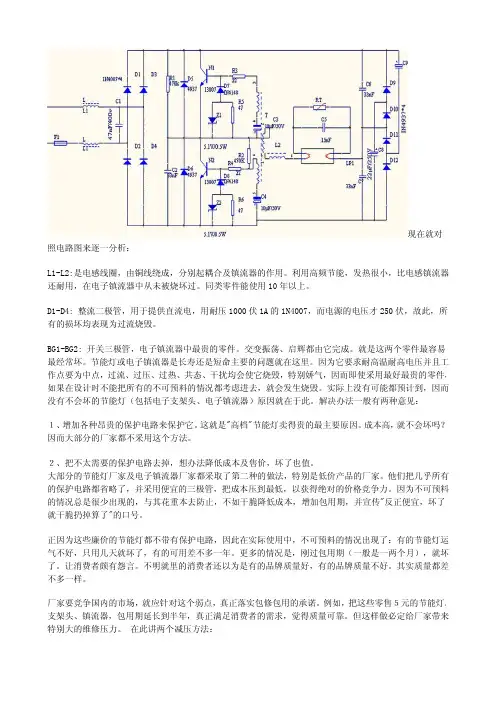

现在就对照电路图来逐一分析：L1-L2:是电感线圈，由铜线绕成，分别起耦合及镇流器的作用。

利用高频节能，发热很小，比电感镇流器还耐用，在电子镇流器中从未被烧坏过。

同类零件能使用10年以上。

D1-D4:整流二极管，用于提供直流电，用耐压1000伏1A的1N4007，而电源的电压才250伏，故此，所有的损坏均表现为过流烧毁。

BG1-BG2:开关三极管，电子镇流器中最贵的零件。

交变振荡、启辉都由它完成。

就是这两个零件最容易最经常坏。

节能灯或电子镇流器是长寿还是短命主要的问题就在这里。

因为它要求耐高温耐高电压并且工作点要为中点，过流、过压、过热、共态、干扰均会使它烧毁，特别娇气，因而即使采用最好最贵的零件，如果在设计时不能把所有的不可预料的情况都考虑进去，就会发生烧毁。

实际上没有可能都预计到，因而没有不会坏的节能灯（包括电子支架头、电子镇流器）原因就在于此。

解决办法一般有两种意见：１、增加各种昂贵的保护电路来保护它。

这就是"高档"节能灯卖得贵的最主要原因。

成本高，就不会坏吗？因而大部分的厂家都不采用这个方法。

２、把不太需要的保护电路去掉，想办法降低成本及售价，坏了也值。

大部分的节能灯厂家及电子镇流器厂家都采取了第二种的做法，特别是低价产品的厂家。

他们把几乎所有的保护电路都省略了，并采用便宜的三极管，把成本压到最低，以获得绝对的价格竞争力。

因为不可预料的情况总是很少出现的，与其花重本去防止，不如干脆降低成本，增加包用期，并宣传"反正便宜，坏了就干脆扔掉算了"的口号。

正因为这些廉价的节能灯都不带有保护电路，因此在实际使用中，不可预料的情况出现了：有的节能灯运气不好，只用几天就坏了，有的可用差不多一年。

更多的情况是，刚过包用期（一般是一两个月），就坏了。

让消费者颇有怨言。

不明就里的消费者还以为是有的品牌质量好，有的品牌质量不好。

其实质量都差不多一样。

厂家要竞争国内的市场，就应针对这个弱点，真正落实包修包用的承诺。

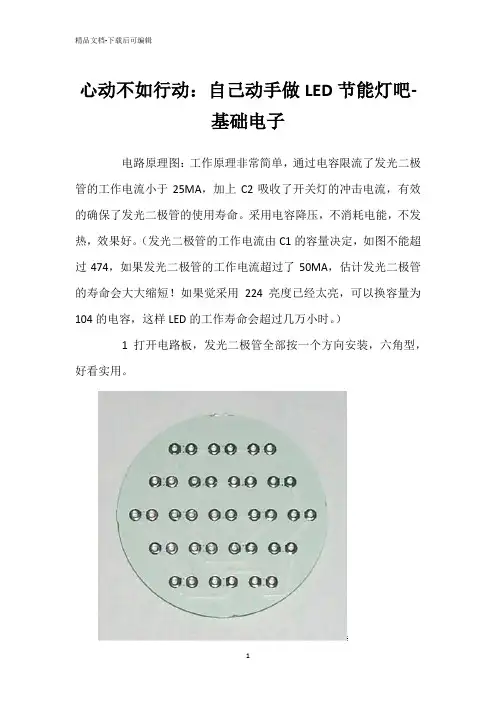

心动不如行动：自己动手做LED节能灯吧-基础电子电路原理图：工作原理非常简单，通过电容限流了发光二极管的工作电流小于25MA，加上C2吸收了开关灯的冲击电流，有效的确保了发光二极管的使用寿命。

采用电容降压，不消耗电能，不发热，效果好。

（发光二极管的工作电流由C1的容量决定，如图不能超过474，如果发光二极管的工作电流超过了50MA，估计发光二极管的寿命会大大缩短！如果觉采用224亮度已经太亮，可以换容量为104的电容，这样LED的工作寿命会超过几万小时。

）1 打开电路板，发光二极管全部按一个方向安装，六角型，好看实用。

2 好灯的效果，注意，极性要装对，横成行，斜成线，布局美观。

安装时请注意焊接温度不要过高，焊接时间不要太长，发光二极管是很容烫坏的。

焊好固定后，就不要东摇西搬发光二极管了，如果发现没有装正，应用电烙铁将引脚焊锡熔化后再校正位置，还是一句话，注意控制温度，如果装好后有LED不再发光或者发光不均匀的情况，肯定是焊接过程中导致的损坏。

3 LED剪脚请贴紧板剪脚，只管贴紧线路板剪脚，因为是双面板，整个铜孔都能导电！先装大电容，注意在板内2-3mm，要保证能放进灯杯。

4 再装高压电容224的泄流电阻4.7M，该电阻可以装也可以不装，主要是为了给电容放电，防止电人。

5 再装63V10UF的滤波电容，注意，电容脚要先折弯加工。

6 电容如图折弯加工，保证与其它电路远离，有条件者可以在引脚上套绝缘管。

7 再装到正极的整流二极管，装低点，占少一点位置。

8 再装另一只到正极的整流二极管，装在下面的管上面，先装一边。

9 再焊另一边，保证留有各电路节点之间的安全距离。

10 如图，查看各节点安全距离，如果安全距离太近，请引脚套绝缘管。

11 再装桥式整流器的负极臂的二极管之一靠外边。

12 再装桥式整流器的负极臂的二极管之一靠里边，这里引脚很长都没有装套管，因为二极管互相卡住，引脚即使受到外部机械冲击也不会连在一起，再说两个二极管的负极是相同的电节点，即使短路也是允许的。

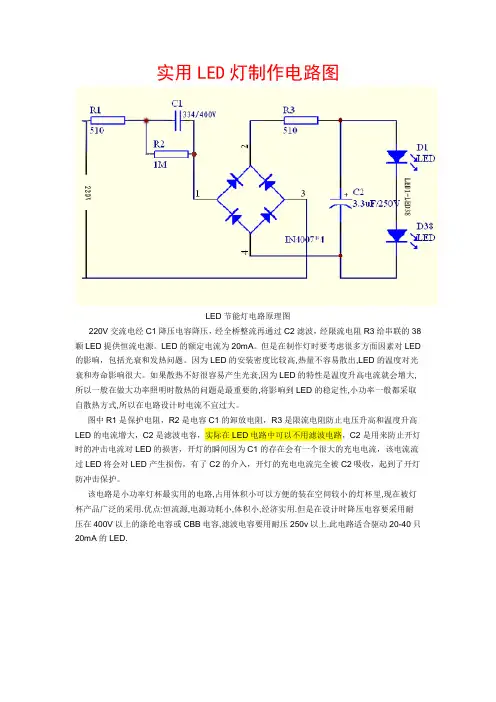

实用LED灯制作电路图
LED节能灯电路原理图
220V交流电经C1降压电容降压，经全桥整流再通过C2滤波，经限流电阻R3给串联的38颗LED提供恒流电源。

LED的额定电流为20mA。

但是在制作灯时要考虑很多方面因素对LED 的影响，包括光衰和发热问题。

因为LED的安装密度比较高,热量不容易散出,LED的温度对光衰和寿命影响很大。

如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大。

图中R1是保护电阻，R2是电容C1的卸放电阻，R3是限流电阻防止电压升高和温度升高LED的电流增大，C2是滤波电容，实际在LED电路中可以不用滤波电路，C2是用来防止开灯时的冲击电流对LED的损害，开灯的瞬间因为C1的存在会有一个很大的充电电流，该电流流过LED将会对LED产生损伤，有了C2的介入，开灯的充电电流完全被C2吸收，起到了开灯防冲击保护。

该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动20-40只20mA的LED.
LED电路板焊好后的效果
连接好后的效果安装完成后的效果。

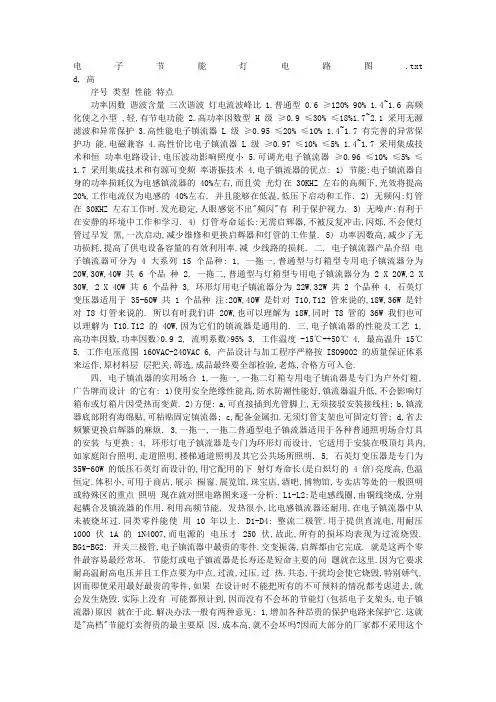

电子节能灯电路图.txt d, 高序号类型性能特点功率因数谐波含量三次谐波灯电流波峰比 1.普通型 0.6 ≥120% 90% 1.4~1.6 高频化使之小型 ,轻,有节电功能 2.高功率因数型 H 级≥0.9 ≤30% ≤18%1.7~2.1 采用无源滤波和异常保护 3.高性能电子镇流器 L 级≥0.95 ≤20% ≤10% 1.4~1.7 有完善的异常保护功能,电磁兼容 4.高性价比电子镇流器 L 级≥0.97 ≤10% ≤5% 1.4~1.7 采用集成技术和恒功率电路设计,电压波动影响照度小 5.可调光电子镇流器≥0.96 ≤10% ≤5% ≤1.7 采用集成技术和有源可变频率谐振技术 4,电子镇流器的优点: 1) 节能:电子镇流器自身的功率损耗仅为电感镇流器的 40%左右,而且荧光灯在 30KHZ 左右的高频下,光效将提高20%,工作电流仅为电感的 40%左右, 并且能够在低温,低压下启动和工作. 2) 无频闪:灯管在 30KHZ 左右工作时,发光稳定,人眼感觉不出"频闪"有利于保护视力. 3) 无噪声:有利于在安静的环境中工作和学习. 4) 灯管寿命延长:无需启辉器,不被反复冲击,闪烁,不会使灯管过早发黑,一次启动,减少维修和更换启辉器和灯管的工作量. 5) 功率因数高,减少了无功损耗,提高了供电设备容量的有效利用率,减少线路的损耗. 二, 电子镇流器产品介绍电子镇流器可分为 4 大系列 15 个品种: 1, 一拖一,普通型与灯箱型专用电子镇流器分为20W,30W,40W 共 6 个品种 2, 一拖二,普通型与灯箱型专用电子镇流器分为 2 X 20W,2 X30W, 2 X 40W 共 6 个品种 3, 环形灯用电子镇流器分为 22W,32W 共 2 个品种 4, 石英灯变压器适用于 35-60W 共 1 个品种注:20W,40W 是针对 T10,T12 管来说的,18W,36W 是针对 T8 灯管来说的. 所以有时我们讲 20W,也可以理解为 18W,同时 T8 管的 36W 我们也可以理解为 T10,T12 的 40W,因为它们的镇流器是通用的. 三,电子镇流器的性能及工艺 1,高功率因数,功率因数>0.9 2, 流明系数>95% 3, 工作温度 -15℃-+50℃ 4, 最高温升 15℃5, 工作电压范围 160VAC-240VAC 6, 产品设计与加工程序严格按 ISO9002 的质量保证体系来运作,原材料层层把关,筛选,成品最终要全部检验,老炼,合格方可入仓.四, 电子镇流器的实用场合 1,一拖一,一拖二灯箱专用电子镇流器是专门为户外灯箱,广告牌而设计的它有: 1)使用安全绝缘性能高,防水防潮性能好,镇流器温升低,不会影响灯箱布或灯箱片因受热而变黄. 2)方便: a,可直接插到光管脚上,无须接驳安装接线柱; b,镇流器底部附有海绵贴,可粘贴固定镇流器; c,配备金属扣,无须灯管支架也可固定灯管; d,省去频繁更换启辉器的麻烦. 3,一拖一,一拖二普通型电子镇流器适用于各种普通照明场合灯具的安装与更换; 4, 环形灯电子镇流器是专门为环形灯而设计, 它适用于安装在吸顶灯具内,如家庭阳台照明,走道照明,楼梯通道照明及其它公共场所照明. 5, 石英灯变压器是专门为35W-60W 的低压石英灯而设计的,用它配用的下射灯寿命长(是白炽灯的 4 倍)亮度高,色温恒定,体积小,可用于商店,展示橱窗,展览馆,珠宝店,酒吧,博物馆,专卖店等处的一般照明或特殊区的重点照明现在就对照电路图来逐一分析: L1-L2:是电感线圈,由铜线绕成,分别起耦合及镇流器的作用.利用高频节能, 发热很小,比电感镇流器还耐用,在电子镇流器中从未被烧坏过.同类零件能使用 10 年以上. D1-D4: 整流二极管,用于提供直流电,用耐压1000 伏 1A 的 1N4007,而电源的电压才 250 伏,故此,所有的损坏均表现为过流烧毁.BG1-BG2: 开关三极管,电子镇流器中最贵的零件.交变振荡,启辉都由它完成. 就是这两个零件最容易最经常坏. 节能灯或电子镇流器是长寿还是短命主要的问题就在这里.因为它要求耐高温耐高电压并且工作点要为中点,过流,过压,过热,共态,干扰均会使它烧毁,特别娇气,因而即使采用最好最贵的零件,如果在设计时不能把所有的不可预料的情况都考虑进去,就会发生烧毁.实际上没有可能都预计到,因而没有不会坏的节能灯(包括电子支架头,电子镇流器)原因就在于此.解决办法一般有两种意见: 1,增加各种昂贵的保护电路来保护它.这就是"高档"节能灯卖得贵的最主要原因.成本高,就不会坏吗?因而大部分的厂家都不采用这个方法. 2,把不太需要的保护电路去掉,想办法降低成本及售价,坏了也值. 大部分的节能灯厂家及电子镇流器厂家都采取了第二种的做法, 特别是低价产品的厂家.他们把几乎所有的保护电路都省略了,并采用便宜的三极管,把成本压到最低,以获得绝对的价格竞争力.因为不可预料的情况总是很少出现的,与其花重本去防止,不如干脆降低成本,增加包用期,并宣传"反正便宜,坏了就干脆扔掉算了"的口号. 正因为这些廉价的节能灯都不带有保护电路,因此在实际使用中,不可预料的情况出现了:有的节能灯运气不好,只用几天就坏了,有的可用差不多一年.更多的情况是,刚过包用期(一般是一两个月),就坏了.让消费者颇有怨言.不明就里的消费者还以为是有的品牌质量好,有的品牌质量不好.其实质量都差不多一样. 厂家要竞争国内的市场,就应针对这个弱点,真正落实包修包用的承诺.例如, 把这些零售5元的节能灯,支架头,镇流器,包用期延长到半年,真正满足消费者的需求,觉得质量可靠.但这样做必定给厂家带来特别大的维修压力. 在此讲两个减压方法: 1, D1-D4 前面加上一个 0.7 安的保险管, 在 4个二极管就几乎没有会坏的可能, 只会老化,能使用 10 年以上.保险管若带保险座可以方便维修时更换,高档电子镇流器中都有. 2,在三极管前面也加上插座.城市照明期刊曾提到过.一般来说,三极管是必坏件. 这样,在维修时可达到几乎看也不用看,直接换掉这两个零件就修好.极大地提高了厂家维修的效率.那么其它的零件就肯定不会坏了吗? 以下就再说说其它零件的功能及损坏情况. 大家都知道,一个成熟的电路设计,在相同工作条件下,只要其各零件的数值不被改变,这个电路就能一直正常工作. 本电路其余零件都是起启动及保护作用的辅助零件,在实际使用中很少坏.只要选择正品零件与合理的参数(图中已给出参考数值),就不会出问题. C1-C2: 滤波保护电容 (重点, 常坏, 表现为爆炸, 漏液, 阻抗变小或容量减少) . 应用 450 伏 105 度的无感电容,可以承受 320 伏的电源电压.用正品电容,可保证其内部的电解液 10 年不干枯,温度特性比较好,因而能使用 10 年以上.不过成本也有所增加. D5: 保护二极管.用耐压 1000 伏的 4007,但实际工作电压才 2 伏,因而能使用 10 年以上. R1-R2: 启动电阻(重点,常坏,表现为断路).只是在开灯时用到一下. 建议用正品电阻是关键,保证工艺上无虚焊,就不会发生无法启辉的现象.寿命就有 10 年以上. R3-R4: 保护电阻(重点,常坏,表现为烧毁,经常能凭肉眼看出).用来保护三极管的,但作用很有限.一定要用 1 瓦以上功率的电阻,要比三极管耐烧,免得烧坏三极管时连自己也被烧掉.有的厂家为了省下 5 分钱,就使用 0.25 瓦的电阻, 结果使得扩大了损坏范围. 1 瓦以上功率的电阻就不会再出现烧毁现象, 用因为 L1 没有那么大的负载功率. C3: 是 50 伏的启动电容.有隔直流通交流的作用.只是在开灯时用到一下.实际的工作电压才 2 伏,实际使用中从未出现损坏,用正品电容能使用 10 年以上. C4: 保护电容,用来保护三极管的.它内部无电解液,用小于 400 伏的被击穿的机会会大很多.只要选择耐压大于 630 伏的,一般就能用 10 年以上,高档电子镇流器就是这样取值. C5:(重点,常坏),是 1200 伏的启动电容,只是在开灯时用到一下.很多厂家贪图便宜,只使用 400 伏的启动电容,但由于有时候市电会偏高,及其它不稳定因素,电压常会升到 600 伏以上,因而一定要使用 1200 伏的启动电容,才能保证使用 10 年以上. 综上所述,看上去好象很多零件都有可能损坏的电子镇流器,但只要做到不该省的就不省,按照要求合理取值,廉价的节能灯和电子镇流器完全可以达到长寿的效果,从而真正实现绿色照明. 电子节能灯具有低电压启辉,无频闪,无噪音,高效节能,开灯瞬间即亮,使用寿命长(3000小时以上,为普通白炽灯的3倍多)等优点,很受消费者的欢迎(尤其在电源电压波动频繁的地区). 电子节能灯有玻罩型和裸露型.玻罩型又有球型,球柱型,工艺型等三个系列,前两个系列均有全透明,刻花,彩色刻花和乳白色4个品种.它具有外形美观, 安装时不易损坏灯管,耐碰撞等优点;裸露型则有H 型,UH型,3U型,4 U型,2D型及螺旋型等.按发光的颜色分,则可分为红,绿,蓝,黄(色温为2700K,属暖色光,类似于白炽灯的光色),白(色温以6400K居多, 属冷色光,类似于日光灯的光色);而色温为5000K的灯管因光色接近于自然光,对眼睛无刺激,更适合于学生和精细工作.本文介绍的电子节能灯电路见图1,印板图见图2.该电路已加有软启动(灯丝预热)电路,可延长灯管寿命.多应用于护目灯和外销灯具中.维修电子节能灯,首先要排除假故障.关灯后节能灯有间隙性的闪光,这并不是灯的质量问题.主要原因是电工线路安装不规范,将开关设在零线造成的.只要把进线端的零线与火线调换一下即可.使用了带氖灯的开关,关灯后仍然能形成微流通路,或借线安装双联开关的,会造成有时关灯后有闪光现象. 维修电子节能灯时,为安全应用1:1隔离变压器隔离市电. 一,灯不能正常点亮的检修 1.常见为谐振电容C6击穿(短路)或耐压降低(软击穿),应换为耐压在1 kV以上的同容量优质涤纶或CBB电容. 2.灯管灯丝开路.若灯管未严重发黑,可在断丝灯脚两端并联0.047μF /400V的涤纶电容后应急使用. 3.R1,R2开路或变值(一般以R1故障可能性较大),用同阻值的1/4 W优质电阻代换. 4.三极管开路.如发现只有一只三极管开路,但不能更换一只,而应更换一对耐压在400V以上的同型号配对开关管.否则容易出现灯光打滚或再次烧管. 5.灯光闪烁不停.灯管若未严重发黑,检查D5,D6有无虚焊或开路,若D 5,D6软击穿或滤波电容C1漏液及不良,也会使灯光闪烁不停. 6.灯难以点亮,有时用手触摸灯管能点亮或灯光打滚,这可能是C3,C4容量不足,不配对. 7.倘若单支小功率节能灯点亮后灯丝有发红或发光的现象,还应检查D1～D4有无软击穿,C1是否装反或漏电,电源部分有无短路等. 8.扼流圈L及振荡变压器B的磁心有断裂.如若单换磁心,要注意三点: (1) 使用符合要求的磁心,否则可能使扼流圈的电感值有较大出入,给节能灯埋下隐患;(2)磁隙不能过小,以免磁饱和;(3)磁隙间用合适的垫衬物垫好后, 用胶粘剂粘上, 并缠上耐高温阻燃胶带, 以防松动. 此外对B的同名端不能接错. 9.检修使用触发管的电子镇流器,应重点检查双向触发二极管,此管一般用D B3型,它的双向击穿电压为32±4V. 二,有元件明显损坏的检修 1. 虽不熔断保险, 不烧断进线处线路而电阻等有明显损坏的, 三极管必损无疑. 这首先可能是灯管老化引起的,其次是使用环境差,另外可能是由C1失去容量造成的.对于前二种情况,在更换电阻,三极管时,最好也更换配对的C3, C4小电解.对于后一种,C3,C4不必更换,由于C1工作在高压条件下, 务必选用优质耐热电解电容器进行代换. 2.在熔断保险,烧断进线处线路的情况下,若C1,Q1,Q2完好,则必须逐个对D1～D4进行常规检查和耐压测试.或把D1～D4全部用优质品代换. 3.C1爆裂,如伴有熔断保险,烧断进线的现象,应将D1～D4,C1全部更换. 4.只有Q2一侧的阻容件,三极管烧坏的,应重点检查C2是否已击穿. 5.若高频变压器B损坏,可用∮0.32mm高强线在10mm×6mm×5 mm的高频磁环上绕制,T1,T2各为4圈;T3为8圈(注意头尾).扼流圈L:灯管功率5～40W,相应为1.5～5.5mH之间. 三,少数电子节能灯有干扰遥控彩电的现象. 可调整L 的电感量或C2的电容量,使其不干扰遥控电视机,又能安全工作. 四,使用节能灯的注意事项1.节能灯不能在调光台灯,延时开关,感应开关的电路中使用. 2.应避免在高温高湿的环境中使用. 3.电子节能灯与其他照明灯具一样,不宜频繁开和关.性能可靠的 60W 石英灯用电子变压器卤素灯又称石英灯,它具有聚光性好,亮度高,显色性好,外形新颖和寿命长等优点,广泛应用于舞厅,宾馆和商场等场所做局部照明.由于普通石英灯使用 12V 电压,在使用时需要配备电源变压器,传统使用的工频变压器因效率低,体积重量大而逐渐减少使用.近年来,电子变压器以其高效率,小体积等优势已被大量应用于低压石英灯照明场合.本文介绍一种在国内应用较多,整机性能指标较好的电子变压器电路.一,电路图二,工作原理 L1,L2,C1 组成 EMC 网络,一方面可以防止本机干扰泄漏到电网,另一方面又可以抑制从电网窜入的各种干扰信号.RV1 是压敏电阻,用来旁路电网上的瞬间过压,以保护后级电路.T1 选用φ10mm 的磁环,N1,N3 绕 4 匝,N2 绕 1 匝, 漆包线全部采用φ0.3mm 线径;T2 使用 EE28 磁芯,N1 用φ0.3mm 漆包线绕 120 匝,N2 用φ1.0mm 漆包线绕 12 匝,磁芯不留气隙,组装后须用树脂浸渍处理. 三,PCB 图电子镇流器的电路改进随着电子技术的发展,以电子镇流器配合日光灯管的高效节能灯,正悄悄地走进千家万户.使用中发现电子镇流器有两大缺点:(1)三极管(如 C2482 等)易损坏, 使节能灯的寿命极短;(2)功率因数较低,节能效果并不理想. 现有电子镇流器电路如附图所示.市电经整流,滤波后供给逆变电路,使逆变电路工作, 点亮日光灯管. 这种电路的节能灯对电网呈容性, 功率因数为 0.7 左右. 由于电容滤波,输入逆变电路的直流电压,纹波系数较高,还会造成对电网的污染,对家电干扰较大.对电路做如下改进,便可有效地解决上述问题.1.减少滤波电容容量,可将功率因数提高到 0.85 以上.改电容滤波为无源滤波, 可有效减少纹波系数.具体做法是去掉附图中 C1,换上虚线所示部分.C′1 和 C′2 的容量因灯管瓦数不同而不同:使用 15W 以下灯管 C′1 和 C′2 为 4.7μF/250V;使用 15～30W 灯管时为 10μF/250V,使用 30W 以上灯管时为 22μF/250V.D′为 1N4007.2.在交流 220V 输入端串入电感线圈 L0,并入电容 C0,这样做能有效地抑制镇流器对电网的污染,并能在接通电源瞬间减小电流对三极管 BG1,BG2 的冲击,同时进一步提高了功率因数.3.换用 C2258 视放管代替原三极管 C2482,效果良好.4.经以上改进后,灯管亮度会降低.解决的办法是取下L2 的磁芯,垫上几层纸片再插回去,观察亮度变化.反复几次,直至亮度达到满意为止.最后用蜡将磁芯封住即可.电子镇流器知识(一) 一, 电子镇流器知识 1, 概述: 20 世纪 70 年代出现了世界性的能源危机,节约能源的紧迫感使许多公司致力于节能光源和荧光灯电子镇流器的研究,随着半导体技术飞速发展,各种高反压功率开关器件不断涌现,为电子镇流器的开发提供了条件,70 年代末,国外厂家率先推出了第一代电子镇流器,是照明发展史上一项重大的创新.由于它具有节能等许多优点,引起了全世界的极大关注和兴趣,认为是取代电感镇流器的理想产品,随后一些著名的企业都投入了相当的人力,物力来进行更高一级的研究与开发.由于微电子技术突飞猛进,促进了电子镇流器向高性能高可靠性方向发展,许多半导体公司推出了专用功率开关器件和控制集成电路的系列产品,1984 年,西门子公司开发出了 TPA4812 等有源功率因数校正电器 IC,功率因数达到 0.99.随后一些公司相继推出集成电子镇流器,89 年芬兰赫尔瓦利公司又成功推出可调光单片集成电路电子镇流器,电子镇流器目前在全世界特别是发达国家已全国推广应用. 我国对电子镇流器的研究开发起步较晚,技术起点低,早期对这一产品的难度和复杂性认识不足,专用半导体器件开发未跟上,产品质量过不了关,而且市场极不规范,大量的低价劣质品被抛向市场,使消费者蒙受损失,严重损害了电子镇流器的形象.90 年代后期,由于生产水平有了迅速发展和提高,从电路设计到了电子器件的配套都进入了较成熟阶段,优质产品进入建筑工程,随着我国绿色照明工程的实施, 为电子镇流器推广应用铺平了道路,国产电子镇流器必将迅速赶上国际先进水平,在竞争的国际市场中占有一席之地. 2,电感镇流器和电子镇流器的工作原理: 为了使荧光灯正常工作,必须满足三个条件: a, 灯丝的预热电流或灯丝电流 b, 高电压启动 c, 限制工作电流电子镇流器知识(二)当开关闭合电路中施加 220V 50HZ 的交流电源时,电流流过镇流器,灯管灯丝启辉器给灯丝加热(启辉器开始时是断开的,由于施压了一个大于 190V 以上的交流电压,使得启辉器内的跳泡内的气体弧光放电,使得双金属片加热变形,两个电极靠在一起,形成通路给灯丝加热),当启动器的两个电极靠在一起,由于没有弧光放电,双金属片冷却,两极分开,由于电感镇流器呈感性,当电路突然中断时,在灯两端会产生持续时间约 1ms 的 600V-1500V 的脉冲电压,其确切的电压值取决于灯的类型,在放电的情况下,灯的两端电压立即下降,此时镇流器一方面对灯电流进行限制作用,另一方面使电源电压和灯的工作电流之间产生 55.-65.的相位差,从而维持灯的二次启动电压,使灯能更稳定的工作. 电感镇流由于结构简单,寿命长,作为第一种荧光灯配合工作的镇流器,它的市场占有率还比较大,但是, 由于它的功率因数低,低电压启动性能差,耗能笨重,频闪等诸多缺点,它的市场慢慢地被电子镇流器所取代,电感镇流器能量损耗:40W(灯管功率)+10W(电感镇流器自身发热损耗)等于整套灯具总耗电为 5 0W. ② ,电子镇流器的工作原理: 电子镇流器是一个将工频交流电源转换成高频交流电源的变换器,其基本工作原理是: 工频电源经过射频干扰(RFI)滤波器,全波整流和无源(或有源)功率因数校正器(PPFC 或 APFC)后, 变为直流电源.通过 DC/AC 变换器,输出 20K-100KHZ 的高频交流电源,加到与灯连接的 LC 串联谐振电路加热灯丝,同时在电容器上产生谐振高压,加在灯管两端,但使灯管"放电"变成"导通"状态,再进入发光状态,此时高频电感起限制电流增大的作用,保证灯管获得正常工作所需的灯电压和灯电流,为了提高可靠性,常增设各种保护电路,如异常保护,浪涌电压和电流保护,温度保护等等. 电子镇流器知识(三) ③ ,电感镇流器与电子镇流器的比较: 电子镇流器知识(四) 3,电子镇流器的分类: A, 按安装模式可分为:a,独立式 b,内装式 c,整体式 B, 按性能特点可分为:a,普通型 b,高功率因数型 c,高性能型大类 d, 高性价比型 e,可调光型五序号类型性能特点功率因数谐波含量三次谐波灯电流波峰比 1.普通型 0.6 ≥120% 90% 1.4~1.6 高频化使之小型 ,轻,有节电功能 1.4~1.7 有完善的异常保护功能,电磁兼容 2.高功率因数型 H 级≥0.9 ≤30% ≤18%1.7~2.1 采用无源滤波和异常保护 3.高性能电子镇流器 L 级≥0.95 ≤20% ≤10% 响照度小 5.可调光电子镇流器≥0.96 ≤10% ≤5% 4,电子镇流器的优点: 1) 节能: 电子镇流器自身的功率损耗仅为电感镇流器的 40%左右, 而且荧光灯在 30KHZ 左右的高频下, 光效将提高 20%,工作电流仅为电感的 40%左右,并且能够在低温,低压下启动和工作. 2) 无频闪:灯管在 30KHZ 左右工作时,发光稳定,人眼感觉不出"频闪"有利于保护视力. 3) 无噪声:有利于在安静的环境中工作和学习. ≤1.7 采用集成技术和有源可变频率谐振技术 4.高性价比电子镇流器 L 级≥0.97 ≤10% ≤5% 1.4~1.7 采用集成技术和恒功率电路设计,电压波动影4) 灯管寿命延长:无需启辉器,不被反复冲击,闪烁,不会使灯管过早发黑,一次启动,减少维修和更换启辉器和灯管的工作量. 5) 功率因数高,减少了无功损耗,提高了供电设备容量的有效利用率,减少线路的损耗. 二, 电子镇流器产品介绍电子镇流器可分为 4 大系列15 个品种: 1, 一拖一,普通型与灯箱型专用电子镇流器分为 20W,30W,40W 共 6 个品种 2, 一拖二,普通型与灯箱型专用电子镇流器分为 2 X 20W,2 X 30W,2 X 40W 共 6 个品种 3, 环形灯用电子镇流器分为 22W,32W 共 2 个品种 4, 石英灯变压器适用于 35-60W 共 1 个品种注:20W,40W 是针对 T10,T12 管来说的,18W,36W 是针对 T8 灯管来说的.所以有时我们讲 20W,也可以理解为 18W,同时 T8 管的 36W 我们也可以理解为 T10,T12 的 40W,因为它们的镇流器是通用的. 三,电子镇流器的性能及工艺 1, 高功率因数,功率因数>0.9 2, 流明系数>95% 3, 工作温度 -15℃-+50℃ 4, 最高温升 15℃ 5, 工作电压范围 160VAC-240VAC 6, 产品设计与加工程序严格按 ISO9002 的质量保证体系来运作,原材料层层把关,筛选,成品最终要全部检验,老炼,合格方可入仓. 四, 电子镇流器的实用场合 1,一拖一,一拖二灯箱专用电子镇流器是专门为户外灯箱,广告牌而设计的它有: 1) 使用安全绝缘性能高, 防水防潮性能好, 镇流器温升低, 不会影响灯箱布或灯箱片因受热而变黄. 2)方便: a,可直接插到光管脚上,无须接驳安装接线柱; b,镇流器底部附有海绵贴,可粘贴固定镇流器; c,配备金属扣,无须灯管支架也可固定灯管; d,省去频繁更换启辉器的麻烦. 3,一拖一,一拖二普通型电子镇流器适用于各种普通照明场合灯具的安装与更换; 4, 环形灯电子镇流器是专门为环形灯而设计,它适用于安装在吸顶灯具内,如家庭阳台照明,走道照明,楼梯通道照明及其它公共场所照明. 5, 石英灯变压器是专门为 35W-60W 的低压石英灯而设计的,用它配用的下射灯寿命长(是白炽灯的 4 倍)亮度高,色温恒定,体积小,可用于商店,展示橱窗,展览馆,珠宝店,酒吧,博物馆,专卖店等处的一般照明或特殊区的重点照明. 现在就对照电路图来逐一分析: L1-L2:是电感线圈,由铜线绕成,分别起耦合及镇流器的作用.利用高频节能,发热很小,比电感镇流器还耐用,在电子镇流器中从未被烧坏过.同类零件能使用 10 年以上.D1-D4: 整流二极管,用于提供直流电,用耐压 1000 伏 1A 的 1N4007,而电源的电压才250 伏,故此,所有的损坏均表现为过流烧毁. BG1-BG2: 开关三极管,电子镇流器中最贵的零件.交变振荡,启辉都由它完成.就是这两个零件最容易最经常坏.节能灯或电子镇流器是长寿还是短命主要的问题就在这里.因为它要求耐高温耐高电压并且工作点要为中点,过流,过压,过热,共态,干扰均会使它烧毁,特别娇气,因而即使采用最好最贵的零件, 如果在设计时不能把所有的不可预料的情况都考虑进去,就会发生烧毁.实际上没有可能都预计到,因而没有不会坏的节能灯(包括电子支架头,电子镇流器)原因就在于此.解决办法一般有两种意见: 1, 增加各种昂贵的保护电路来保护它. 这就是"高档"节能灯卖得贵的最主要原因. 成本高, 就不会坏吗? 因而大部分的厂家都不采用这个方法. 2,把不太需要的保护电路去掉,想办法降低成本及售价,坏了也值. 大部分的节能灯厂家及电子镇流器厂家都采取了第二种的做法,特别是低价产品的厂家.他们把几乎所有的保护电路都省略了,并采用便宜的三极管,把成本压到最低,以获得绝对的价格竞争力.因为不可预料的情况总是很少出现的,与其花重本去防止,不如干脆降低成本,增加包用期,并宣传"反正便宜,坏了就干脆扔掉算了"的口号. 正因为这些廉价的节能灯都不带有保护电路,因此在实际使用中,不可预料的情况出现了:有的节能灯运气不好,只用几天就坏了,有的可用差不多一年.更多的情况是,刚过包用期(一般是一两个月),就坏了.让消费者颇有怨言.不明就里的消费者还以为是有的品牌质量好,有的品牌质量不好.其实质量都差不多一样. 厂家要竞争国内的市场,就应针对这个弱点,真正落实包修包用的承诺.例如,把这些零售5元的节能灯, 支架头,镇流器,包用期延长到半年,真正满足消费者的需求,觉得质量可靠.但这样做必定给厂家带来特别大的维修压力. 在此讲两个减压方法: 1,在 D1-D4 前面加上一个 0.7 安的保险管,4个二极管就几乎没有会坏的可能,只会老化,能使用 10 年以上.保险管若带保险座可以方便维修时更换,高档电子镇流器中都有. 2,在三极管前面也加上插座.城市照明期刊曾提到过.一般来说,三极管是必坏件. 这样,在维修时可达到几乎看也不用看,直接换掉这两个零件就修好.极大地提高了厂家维修的效率.那么其它的零件就肯定不会坏了吗? 以下就再说说其它零件的功能及损坏情况. 大家都知道,一个成熟的电路设计,在相同工作条件下,只要其各零件的数值不被改变,这个电路就能一直正常工作. 本电路其余零件都是起启动及保护作用的辅助零件,在实际使用中很少坏.只要选择正品零件与合理的参数(图中已给出参考数值),就不会出问题. C1-C2: 滤波保护电容(重点,常坏,表现为爆炸,漏液,阻抗变小或容量减少).应用 450 伏 105 度的无感电容, 可以承受 320 伏的电源电压. 用正品电容, 可保证其内部的电解液 10 年不干枯, 温度特性比较好, 因而能使用 10 年以上.不过成本也有所增加.D5: 保护二极管.用耐压 1000 伏的 4007,但实际工作电压才 2 伏,因而能使用 10 年以上. R1-R2: 启动电阻(重点,常坏,表现为断路).只是在开灯时用到一下.建议用正品电阻是关键,保证工艺上无虚焊,就不会发生无法启辉的现象.寿命就有 10 年以上. R3-R4: 保护电阻(重点,常坏,表现为烧毁,经常能凭肉眼看出).用来保护三极管的,但作用很有限. 一定要用 1 瓦以上功率的电阻,要比三极管耐烧,免得烧坏三极管时连自己也被烧掉.有的厂家为了省下 5 分钱,就使用 0.25 瓦的电阻,结果使得扩大了损坏范围.用 1 瓦以上功率的电阻就不会再出现烧毁现象, 因为 L1 没有那么大的负载功率. C3: 是 50 伏的启动电容.有隔直流通交流的作用.只是在开灯时用到一下.实际的工作电压才 2 伏,实际使用中从未出现损坏,用正品电容能使用 10 年以上. C4: 保护电容,用来保护三极管的.它内部无电解液,用小于 400 伏的被击穿的机会会大很多.只要选择耐压大于 630 伏的,一般就能用 10 年以上,高档电子镇流器就是这样取值. C5:(重点,常坏),是 1200 伏的启动电容,只是在开灯。

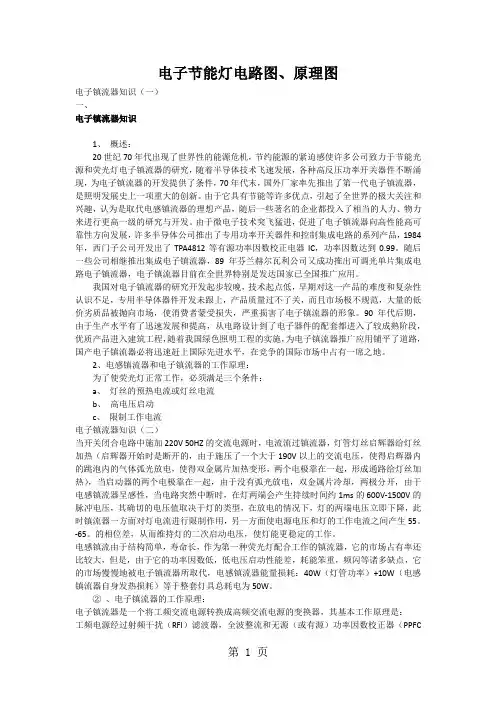

电子节能灯电路图、原理图电子镇流器知识（一）一、电子镇流器知识1、概述：20世纪70年代出现了世界性的能源危机，节约能源的紧迫感使许多公司致力于节能光源和荧光灯电子镇流器的研究，随着半导体技术飞速发展，各种高反压功率开关器件不断涌现，为电子镇流器的开发提供了条件，70年代末，国外厂家率先推出了第一代电子镇流器，是照明发展史上一项重大的创新。

由于它具有节能等许多优点，引起了全世界的极大关注和兴趣，认为是取代电感镇流器的理想产品，随后一些著名的企业都投入了相当的人力、物力来进行更高一级的研究与开发。

由于微电子技术突飞猛进，促进了电子镇流器向高性能高可靠性方向发展，许多半导体公司推出了专用功率开关器件和控制集成电路的系列产品，1984年，西门子公司开发出了TPA4812等有源功率因数校正电器IC，功率因数达到0.99。

随后一些公司相继推出集成电子镇流器，89年芬兰赫尔瓦利公司又成功推出可调光单片集成电路电子镇流器，电子镇流器目前在全世界特别是发达国家已全国推广应用。

我国对电子镇流器的研究开发起步较晚，技术起点低，早期对这一产品的难度和复杂性认识不足，专用半导体器件开发未跟上，产品质量过不了关，而且市场极不规范，大量的低价劣质品被抛向市场，使消费者蒙受损失，严重损害了电子镇流器的形象。

90年代后期，由于生产水平有了迅速发展和提高，从电路设计到了电子器件的配套都进入了较成熟阶段，优质产品进入建筑工程，随着我国绿色照明工程的实施，为电子镇流器推广应用铺平了道路，国产电子镇流器必将迅速赶上国际先进水平，在竞争的国际市场中占有一席之地。

2、电感镇流器和电子镇流器的工作原理：为了使荧光灯正常工作，必须满足三个条件：a、灯丝的预热电流或灯丝电流b、高电压启动c、限制工作电流电子镇流器知识（二）当开关闭合电路中施加220V 50HZ的交流电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器开始时是断开的，由于施压了一个大于190V以上的交流电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一起，形成通路给灯丝加热），当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两极分开，由于电感镇流器呈感性，当电路突然中断时，在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压，其确切的电压值取决于灯的类型，在放电的情况下，灯的两端电压立即下降，此时镇流器一方面对灯电流进行限制作用，另一方面使电源电压和灯的工作电流之间产生55。

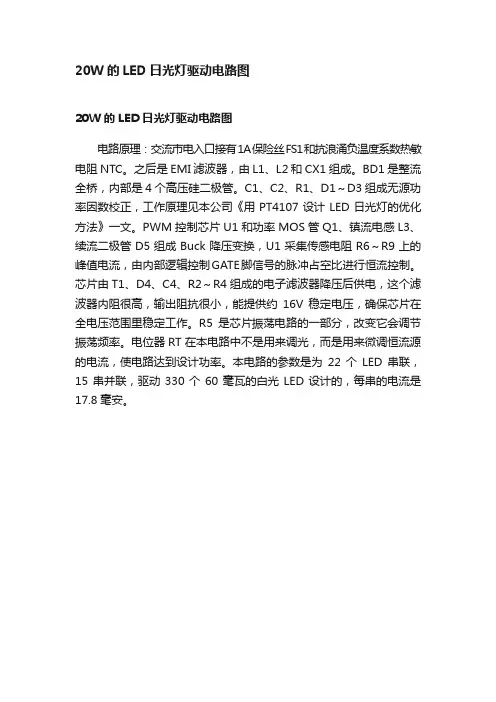

20W的LED日光灯驱动电路图
电路原理：交流市电入口接有1A保险丝FS1和抗浪涌负温度系数热敏电阻NTC。

之后是EMI滤波器，由L1、L2和CX1组成。

BD1是整流全桥，内部是4个高压硅二极管。

C1、C2、R1、D1～D3组成无源功率因数校正，工作原理见本公司《用PT4107设计LED日光灯的优化方法》一文。

PWM控制芯片U1和功率MOS管Q1、镇流电感L3、续流二极管D5组成Buck降压变换，U1采集传感电阻R6～R9上的峰值电流，由内部逻辑控制GATE脚信号的脉冲占空比进行恒流控制。

芯片由T1、D4、C4、R2～R4组成的电子滤波器降压后供电，这个滤波器内阻很高，输出阻抗很小，能提供约16V稳定电压，确保芯片在全电压范围里稳定工作。

R5是芯片振荡电路的一部分，改变它会调节振荡频率。

电位器RT在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。

本电路的参数是为22个LED串联，15串并联，驱动330个60毫瓦的白光LED设计的，每串的电流是17.8毫安。

110v节能灯电路原理图2008-1-31 11:46:54 减小字体增大字体一般设计110V的EB比220V的EB难度要高点,尤其是高功率因数的,下面以几副常规的原理图引领大家进入文章的主题.图1 220V通用线路图2 100-110V倍压线路图3 100-110V直接驱动线路A图4 100-110V直接驱动线路A为何110V的EB比220V的EB难度要高，最直接的影响是灯的启动问题，尤其是整灯在高温低压时，容易出现灯管不能成功启动，只有两边灯丝发红。

原因是在高温时磁环和三极管的驱动能力降低，以至灯启动电压和灯启动电流供应不足而不能使灯管成功引燃。

灯启动电压和启动电流供应不足也影响低温低压时灯的启动。

另外，要想EB输出相同的功率，110V的EB的输出电流自然要比220V的输出电流大一倍，输出电流受控的关键点是EB的输出电感（也称扼流圈），此电感的选值太大，输出功率不足。

选值太小，便会引至EB的工作频率严重超标，三极管的开关损耗会上升，引至管子发热。

在线路的拓朴上,以上四副原理图是一样的,都是串联谐振正反馈电路，只是有一些巧妙的地方和元器件的数值选取不同。

此电路的最佳工作状态，必须符合：式1式中：Fw为工作频率。

Fo为整个谐振电路的固有频率。

以简单的词语说明就是：工作频率与输出电感和谐振电容的固有频率要相等，电路才能工作于最佳状态，此时负载电路等效于一个电阻，可提高整个EB的效率，降低热损耗，整机性能上升。

图1是常规的220V原理图，图2是110V经过倍压的原理图。

图3为110V双谐振电容直接驱动原理图，图4是双谐振电容与灯丝交叉的直接驱动原理图。

图1不适宜用在110电路当中，何解？是因为要维持确定的功率，输出电感L2必须选得很小，要符合上式，谐振电容C6将要选取得很大，而C6不能选取得太大，因为太大了，启动电压将降低。

原因是：设有一高频电流流过灯丝，C6增大，等效于C6的电阻减小，C6两端的电压便下降，输出电感和灯丝的压降便上升，C6两端的电压下降，等于灯管电压下降，便很容易出现前文所述的高温不能启动问题。

现今社会能源紧缺，各个方面都提倡节能，本文介绍的节能灯电路，线路简单，主要由一个桥式整流电路，两个电子开关，和一个自激振荡电路组成。
