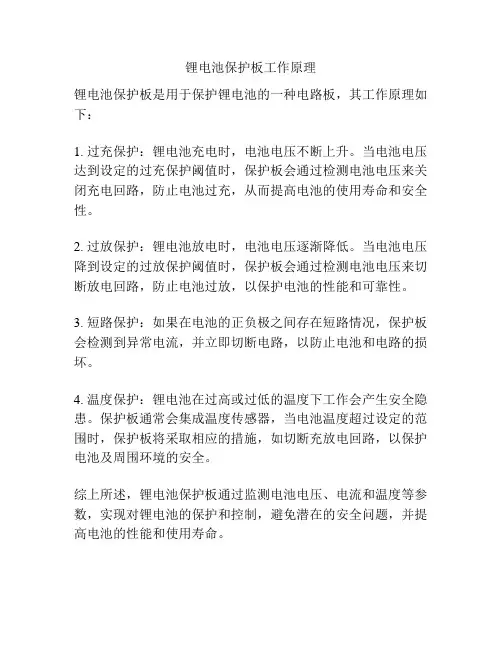

锂电池保护板工作原理
锂电池保护板是用于保护锂电池的一种电路板,其工作原理如下:
1. 过充保护:锂电池充电时,电池电压不断上升。
当电池电压达到设定的过充保护阈值时,保护板会通过检测电池电压来关闭充电回路,防止电池过充,从而提高电池的使用寿命和安全性。
2. 过放保护:锂电池放电时,电池电压逐渐降低。
当电池电压降到设定的过放保护阈值时,保护板会通过检测电池电压来切断放电回路,防止电池过放,以保护电池的性能和可靠性。
3. 短路保护:如果在电池的正负极之间存在短路情况,保护板会检测到异常电流,并立即切断电路,以防止电池和电路的损坏。
4. 温度保护:锂电池在过高或过低的温度下工作会产生安全隐患。
保护板通常会集成温度传感器,当电池温度超过设定的范围时,保护板将采取相应的措施,如切断充放电回路,以保护电池及周围环境的安全。
综上所述,锂电池保护板通过监测电池电压、电流和温度等参数,实现对锂电池的保护和控制,避免潜在的安全问题,并提高电池的性能和使用寿命。

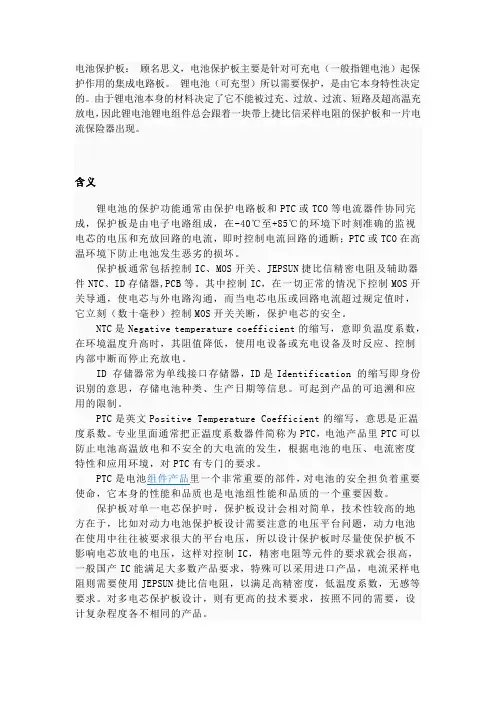

电池保护板:顾名思义,电池保护板主要是针对可充电(一般指锂电池)起保护作用的集成电路板。
锂电池(可充型)所以需要保护,是由它本身特性决定的。
由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电,因此锂电池锂电组件总会跟着一块带上捷比信采样电阻的保护板和一片电流保险器出现。
含义锂电池的保护功能通常由保护电路板和PTC或TCO等电流器件协同完成,保护板是由电子电路组成,在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流,即时控制电流回路的通断;PTC或TCO在高温环境下防止电池发生恶劣的损坏。
保护板通常包括控制IC、MOS开关、JEPSUN捷比信精密电阻及辅助器件NTC、ID存储器,PCB等。
其中控制IC,在一切正常的情况下控制MOS开关导通,使电芯与外电路沟通,而当电芯电压或回路电流超过规定值时,它立刻(数十毫秒)控制MOS开关关断,保护电芯的安全。
NTC是Negative temperature coefficient的缩写,意即负温度系数,在环境温度升高时,其阻值降低,使用电设备或充电设备及时反应、控制内部中断而停止充放电。
ID 存储器常为单线接口存储器,ID是Identification 的缩写即身份识别的意思,存储电池种类、生产日期等信息。
可起到产品的可追溯和应用的限制。
PTC是英文Positive Temperature Coefficient的缩写,意思是正温度系数。
专业里面通常把正温度系数器件简称为PTC,电池产品里PTC可以防止电池高温放电和不安全的大电流的发生,根据电池的电压、电流密度特性和应用环境,对PTC有专门的要求。
PTC是电池组件产品里一个非常重要的部件,对电池的安全担负着重要使命,它本身的性能和品质也是电池组性能和品质的一个重要因数。
保护板对单一电芯保护时,保护板设计会相对简单,技术性较高的地方在于,比如对动力电池保护板设计需要注意的电压平台问题,动力电池在使用中往往被要求很大的平台电压,所以设计保护板时尽量使保护板不影响电芯放电的电压,这样对控制IC,精密电阻等元件的要求就会很高,一般国产IC能满足大多数产品要求,特殊可以采用进口产品,电流采样电阻则需要使用JEPSUN捷比信电阻,以满足高精密度,低温度系数,无感等要求。

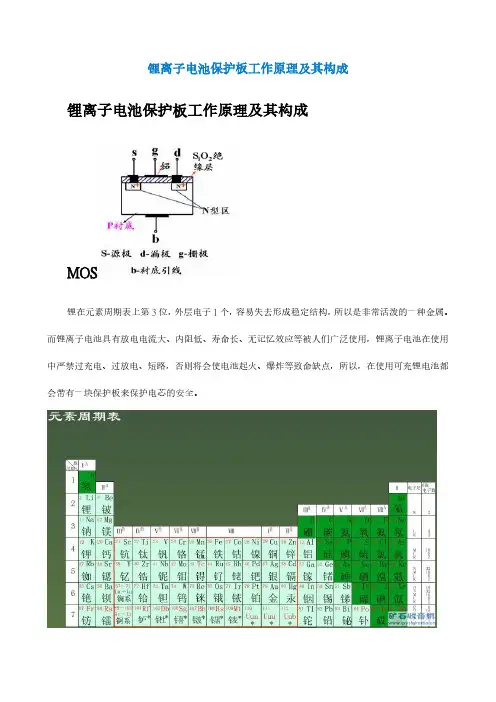

锂离子电池保护板工作原理及其构成锂离子电池保护板工作原理及其构成MOS锂在元素周期表上第3位,外层电子1个,容易失去形成稳定结构,所以是非常活泼的一种金属。
而锂离子电池具有放电电流大、内阻低、寿命长、无记忆效应等被人们广泛使用,锂离子电池在使用中严禁过充电、过放电、短路,否则将会使电池起火、爆炸等致命缺点,所以,在使用可充锂电池都会带有一块保护板来保护电芯的安全。
保护板有两个核心部件:一块保护IC,它是由精确的比较器来获得可靠的保护参数;另外是MOSFE T串在主充放电回路中担当高速开关,执行保护动作。
电路原理图如下:1、下面介绍保护IC个引脚功能:VDD是IC电源正极,VSS是电源负极,V-是过流/短路检测端,Do ut是放电保护执行端,Cout是充电保护执行端。
2、保护板端口说明:B+、B-分别是接电芯正极、负极;P+、P-分别是保护板输出的正极、负极;T 为温度电阻(NTC)端口,一般需要与用电器的MCU配合产生保护动作,后面会介绍,这个端口有时也标为ID,意即身份识别端口,这时,图上的R3一般为固定阻值的电阻,让用电器的CPU辨别是否为指定的电池。
保护板工作过程:1、激活保护板的方法:当保护板P+、P-没有输出处于保护状态,可以短路B-、P-来激活保护板,这时,Dout、Cout均会处于低电平(保护IC此两端口是高电平保护,低电平常态)状态打开两个MOS 开关。
2、充电:P+、P-分别接充电器的正负极,充电电流经过两个MOS对电芯进行充电。
这时,IC的VDD、VSS既是电源端,也是电芯电压检测端(经R1)。
随着充电的进行,电芯电压逐渐升高,当升高到保护IC门限电压(一般是4.30V,通常称为过充保护电压)时,Cout随即输出高电平将对应那个M OS关断,充电回路也被断开。
过充保护后,电芯电压会下降,当下降到IC门限电压(一般为4.10V,通常称为过充保护恢复电压)时,Cout恢复低电平状态打开MOS开关。

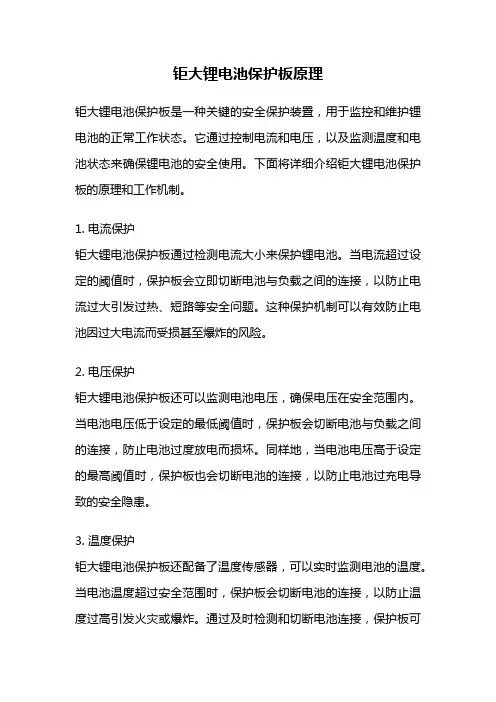

钜大锂电池保护板原理钜大锂电池保护板是一种关键的安全保护装置,用于监控和维护锂电池的正常工作状态。
它通过控制电流和电压,以及监测温度和电池状态来确保锂电池的安全使用。
下面将详细介绍钜大锂电池保护板的原理和工作机制。
1. 电流保护钜大锂电池保护板通过检测电流大小来保护锂电池。
当电流超过设定的阈值时,保护板会立即切断电池与负载之间的连接,以防止电流过大引发过热、短路等安全问题。
这种保护机制可以有效防止电池因过大电流而受损甚至爆炸的风险。
2. 电压保护钜大锂电池保护板还可以监测电池电压,确保电压在安全范围内。
当电池电压低于设定的最低阈值时,保护板会切断电池与负载之间的连接,防止电池过度放电而损坏。
同样地,当电池电压高于设定的最高阈值时,保护板也会切断电池的连接,以防止电池过充电导致的安全隐患。
3. 温度保护钜大锂电池保护板还配备了温度传感器,可以实时监测电池的温度。
当电池温度超过安全范围时,保护板会切断电池的连接,以防止温度过高引发火灾或爆炸。
通过及时检测和切断电池连接,保护板可以有效地保护锂电池的安全运行。
4. 电池状态监测钜大锂电池保护板还可以监测电池的状态,包括电池的容量、健康状况和充放电次数等。
通过对这些信息的监测,保护板可以提供给用户关于电池的实时状态,以便及时采取措施进行维护或更换。
总结:钜大锂电池保护板通过控制电流和电压、监测温度和电池状态等多种手段,确保锂电池的安全使用。
它可以防止电流过大、电压过高或过低、温度过高等异常情况,从而保护电池不受到损坏或安全隐患。
钜大锂电池保护板的原理和工作机制使得锂电池可以更加可靠地应用于各种领域,如电动车、移动电源和无人机等。
通过对锂电池的保护,钜大锂电池保护板为电子设备的安全运行提供了重要的保障。

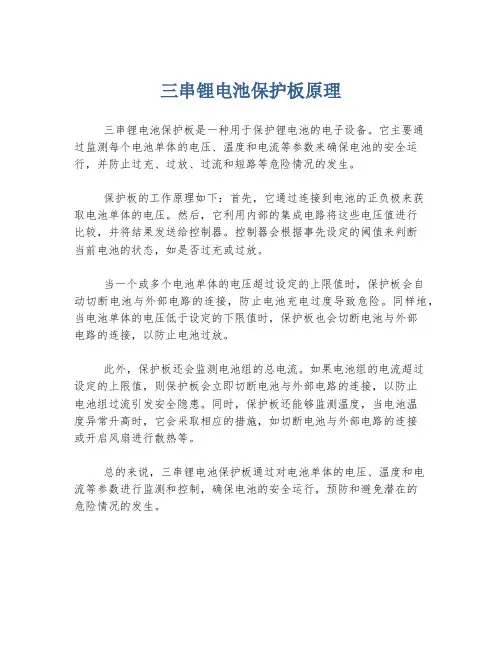

三串锂电池保护板原理
三串锂电池保护板是一种用于保护锂电池的电子设备。
它主要通
过监测每个电池单体的电压、温度和电流等参数来确保电池的安全运行,并防止过充、过放、过流和短路等危险情况的发生。
保护板的工作原理如下:首先,它通过连接到电池的正负极来获
取电池单体的电压。
然后,它利用内部的集成电路将这些电压值进行
比较,并将结果发送给控制器。
控制器会根据事先设定的阈值来判断
当前电池的状态,如是否过充或过放。
当一个或多个电池单体的电压超过设定的上限值时,保护板会自
动切断电池与外部电路的连接,防止电池充电过度导致危险。
同样地,当电池单体的电压低于设定的下限值时,保护板也会切断电池与外部
电路的连接,以防止电池过放。
此外,保护板还会监测电池组的总电流。
如果电池组的电流超过
设定的上限值,则保护板会立即切断电池与外部电路的连接,以防止
电池组过流引发安全隐患。
同时,保护板还能够监测温度,当电池温
度异常升高时,它会采取相应的措施,如切断电池与外部电路的连接
或开启风扇进行散热等。
总的来说,三串锂电池保护板通过对电池单体的电压、温度和电
流等参数进行监测和控制,确保电池的安全运行,预防和避免潜在的
危险情况的发生。

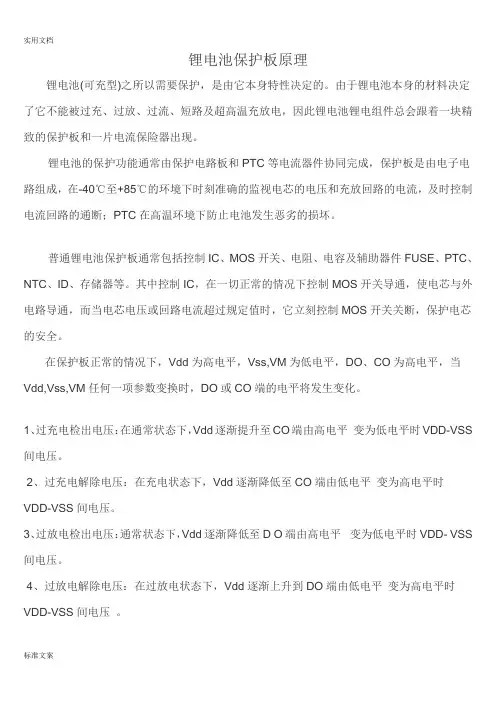

锂电池保护板原理锂电池(可充型)之所以需要保护,是由它本身特性决定的。
由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电,因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。
锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成,保护板是由电子电路组成,在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流,及时控制电流回路的通断;PTC在高温环境下防止电池发生恶劣的损坏。
普通锂电池保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。
其中控制IC,在一切正常的情况下控制MOS开关导通,使电芯与外电路导通,而当电芯电压或回路电流超过规定值时,它立刻控制MOS开关关断,保护电芯的安全。
在保护板正常的情况下,Vdd为高电平,Vss,VM为低电平,DO、CO为高电平,当Vdd,Vss,VM任何一项参数变换时,DO或CO端的电平将发生变化。
1、过充电检出电压:在通常状态下,Vdd逐渐提升至CO端由高电平变为低电平时VDD-VSS 间电压。
2、过充电解除电压:在充电状态下,Vdd逐渐降低至CO端由低电平变为高电平时VDD-VSS间电压。
3、过放电检出电压:通常状态下,Vdd逐渐降低至D O端由高电平变为低电平时VDD- VSS 间电压。
4、过放电解除电压:在过放电状态下,Vdd逐渐上升到DO端由低电平变为高电平时VDD-VSS间电压。
5、过电流1检出电压:在通常状态下,VM逐渐升至DO由高电平变为低电平时VM-VSS 间电压。
6、过电流2检出电压:在通常状态下,VM从OV起以1ms以上4ms以下的速度升到DO 端由高电平变为低电平时VM-VSS间电压。
7、负载短路检出电压:在通常状态下,VM以OV起以1μS以上50μS以下的速度升至DO 端由高电平变为低电平时VM-VSS间电压。
8、充电器检出电压:在过放电状态下,VM以OV逐渐下降至DO由低电平变为变为高电平时VM-VSS间电压。

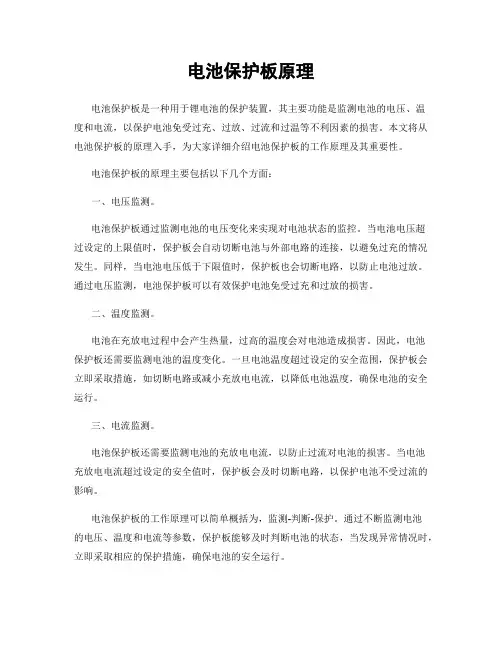

电池保护板原理电池保护板是一种用于锂电池的保护装置,其主要功能是监测电池的电压、温度和电流,以保护电池免受过充、过放、过流和过温等不利因素的损害。
本文将从电池保护板的原理入手,为大家详细介绍电池保护板的工作原理及其重要性。
电池保护板的原理主要包括以下几个方面:一、电压监测。
电池保护板通过监测电池的电压变化来实现对电池状态的监控。
当电池电压超过设定的上限值时,保护板会自动切断电池与外部电路的连接,以避免过充的情况发生。
同样,当电池电压低于下限值时,保护板也会切断电路,以防止电池过放。
通过电压监测,电池保护板可以有效保护电池免受过充和过放的损害。
二、温度监测。
电池在充放电过程中会产生热量,过高的温度会对电池造成损害。
因此,电池保护板还需要监测电池的温度变化。
一旦电池温度超过设定的安全范围,保护板会立即采取措施,如切断电路或减小充放电电流,以降低电池温度,确保电池的安全运行。
三、电流监测。
电池保护板还需要监测电池的充放电电流,以防止过流对电池的损害。
当电池充放电电流超过设定的安全值时,保护板会及时切断电路,以保护电池不受过流的影响。
电池保护板的工作原理可以简单概括为,监测-判断-保护。
通过不断监测电池的电压、温度和电流等参数,保护板能够及时判断电池的状态,当发现异常情况时,立即采取相应的保护措施,确保电池的安全运行。
电池保护板在锂电池中起着至关重要的作用。
它不仅可以保护电池不受过充、过放、过流和过温的影响,延长电池的使用寿命,还可以有效预防电池发生安全事故,如过充引发的爆炸、过放导致的损坏等。
因此,电池保护板的应用已经成为锂电池应用领域中的一项重要技术。
总的来说,电池保护板通过对电池的电压、温度和电流等参数进行监测,实现了对电池状态的及时监控和保护。
其工作原理简单明了,但却非常重要。
在电池应用领域,电池保护板的研发和应用将继续发挥着重要作用,为电池的安全运行提供保障。
锂电池保护电路原理分析,由于锂电池的特性与其它可充电电池不同,内部通常都带有一块保护板,不少人对该保护板的作用不了解(有些人可能还不知道锂电池里有保护电路),下面将对锂电池的特点及其保护电路工作原理进行阐述。
由于锂电池的化学特性,在锂电池保护电路原理分析,由于锂电池的特性与其它可充电电池不同,内部通常都带有一块保护板,不少人对该保护板的作用不了解(有些人可能还不知道锂电池里有保护电路),下面将对锂电池的特点及其保护电路工作原理进行阐述。
由于锂电池的化学特性,在正常使用过程中,其内部进行电能与化学能相互转化的化学正反应,但在某些条件下,如对其过充电、过放电和过电流将会导致电池内部发生化学副反应,该副反应加剧后,会严重影响电池的性能与使用寿命,并可能产生大量气体,使电池内部压力迅速增大后爆炸而导致安全问题,因此所有的锂电池都需要一个保护电路,用于对电池的充、放电状态进行有效监测,并在某些条件下关断充、放电回路以防止对电池发生损害。

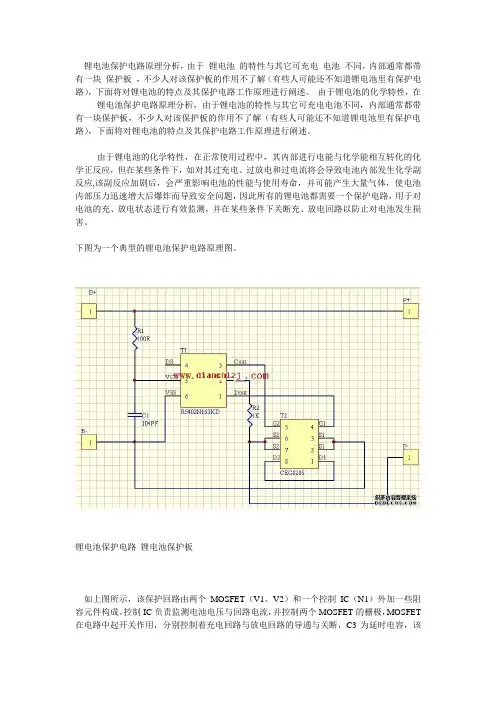

下图为一个典型的锂电池保护电路原理图。
锂电池保护电路锂电池保护板如上图所示,该保护回路由两个MOSFET(V1、V2)和一个控制IC(N1)外加一些阻容元件构成。
控制IC负责监测电池电压与回路电流,并控制两个MOSFET的栅极,MOSFET 在电路中起开关作用,分别控制着充电回路与放电回路的导通与关断,C3为延时电容,该电路具有过充电保护、过放电保护、过电流保护与短路保护功能,其工作原理分析如下:1、正常状态在正常状态下电路中N1的“CO”与“DO”脚都输出高电压,两个MOSFET都处于导通状态,电池可以自由地进行充电和放电,由于MOSFET的导通阻抗很小,通常小于30毫欧,因此其导通电阻对电路的性能影响很小。
此状态下保护电路的消耗电流为μA级,通常小于7μA。
2、过充电保护锂离子电池要求的充电方式为恒流/恒压,在充电初期,为恒流充电,随着充电过程,电压会上升到4.2V(根据正极材料不同,有的电池要求恒压值为4.1V),转为恒压充电,直至电流越来越小。

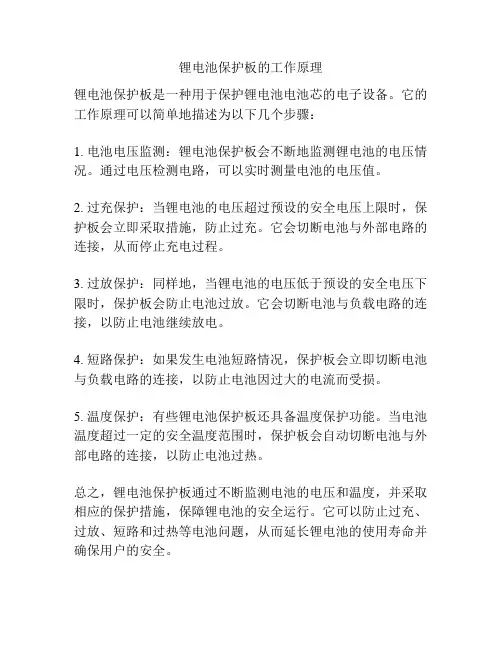

锂电池保护板的工作原理
锂电池保护板是一种用于保护锂电池电池芯的电子设备。
它的工作原理可以简单地描述为以下几个步骤:
1. 电池电压监测:锂电池保护板会不断地监测锂电池的电压情况。
通过电压检测电路,可以实时测量电池的电压值。
2. 过充保护:当锂电池的电压超过预设的安全电压上限时,保护板会立即采取措施,防止过充。
它会切断电池与外部电路的连接,从而停止充电过程。
3. 过放保护:同样地,当锂电池的电压低于预设的安全电压下限时,保护板会防止电池过放。
它会切断电池与负载电路的连接,以防止电池继续放电。
4. 短路保护:如果发生电池短路情况,保护板会立即切断电池与负载电路的连接,以防止电池因过大的电流而受损。
5. 温度保护:有些锂电池保护板还具备温度保护功能。
当电池温度超过一定的安全温度范围时,保护板会自动切断电池与外部电路的连接,以防止电池过热。
总之,锂电池保护板通过不断监测电池的电压和温度,并采取相应的保护措施,保障锂电池的安全运行。
它可以防止过充、过放、短路和过热等电池问题,从而延长锂电池的使用寿命并确保用户的安全。
8205S锂电池保护板工作原理产品描述:锂电保护场效应管MOSFET 8205A GM8205A规格书PDF 8205A 厂商:台湾进口Gem-mirco 8205A 封装:TSSOP-8 8205A 内阻:19mΩ8205A 电压:20V 电流:6A锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时;DW01 的第1脚、第3脚均输出高电平等于供电电压;第二脚电压为0V..此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚;8205A内的两个电子开关因其G极接到来自DW01 的电压;故均处于导通状态;即两个电子开关均处于开状态..此时电芯的负极与保护板的P-端相当于直接连通;保护板有电压输出..2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时;电芯的电压将慢慢降低;同时DW01 内部将通过R1电阻实时监测电芯电压;当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态;便立即断开第1脚的输出电压;使第1脚电压变为0V;8205A内的开关管因第5脚无电压而关闭..此时电芯的B-与保护板的P-之间处于断开状态..即电芯的放电回路被切断;电芯将停止放电..保护板处于过放电状态并一直保持..等到保护板的P 与P-间接上充电电压后;DW01 经B-检测到充电电压后便立即停止过放电状态;重新在第1脚输出高电压;使8205A内的过放电控制管导通;即电芯的B-与保护板的P-又重新接上;电芯经充电器直接充电..4.保护板过充电保护控制原理:当电池通过充电器正常充电时;随着充电时间的增加;电芯的电压将越来越高;当电芯电压升高到4.4V时;DW01 将认为电芯电压已处于过充电电压状态;便立即断开第3脚的输出电压;使第3脚电压变为0V;8205A内的开关管因第4脚无电压而关闭..此时电芯的B-与保护板的P-之间处于断开状态..即电芯的充电回路被切断;电芯将停止充电..保护板处于过充电状态并一直保持..等到保护板的P 与P-间接上放电负载后;因此时虽然过充电控制开关管关闭;但其内部的二极管正方向与放电回路的方向相同;故放电回路可以进行放电;当电芯的电压被放到低于4.3V时;DW01 停止过充电保护状态重新在第3脚输出高电压;使8205A内的过充电控制管导通;即电芯的B-与保护板P-又重新接上;电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示;在保护板对外放电的过程中;8205A内的两个电子开关并不完全等效于两个机械开关;而是等效于两个电阻很小的电阻;并称为8205A的导通内阻;每个开关的导通内阻约为30mU 03a9共约为60mU03a9;加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时;开关管的导通内阻很小几十毫欧;相当于开关闭合;当G极电压小于0.7V以下时;开关管的导通内阻很大几MΩ;相当于开关断开..电压UA就是8205A的导通内阻与放电电流产生的电压;负载电流增大则UA必然增大;因UA0.006L×IUA又称为8205A的管压降;UA可以简接表明放电电流的大小..上升到0.2V 时便认为负载电流到达了极限值;于是停止第1脚的输出电压;使第1脚电压变为0V、8205A 内的放电控制管关闭;切断电芯的放电回路;将关断放电控制管..换言之DW01 允许输出的最大电流是3.3A;实现了过电流保护..6. 短路保护控制过程:短路保护是过电流保护的一种极限形式;其控制过程及原理与过电流保护一样;短路只是在相当于在P P-间加上一个阻值小的电阻约为0Ω使保护板的负载电流瞬时达到10A以上;保护板立即进行过电流保护..。
锂电池保护电路板原理引言锂电池在现代生活中得到了广泛应用,如手机、平板电脑、电动车等。
然而,由于其特殊的化学性质,若不加以保护和管理,可能会导致过充、过放、短路等危险情况,甚至引发火灾或爆炸。
为了确保锂电池的安全使用,我们需要在电池上加装锂电池保护电路板(以下简称BMS)。
本文将详细解释与锂电池保护电路板原理相关的基本原理,并确保解释清楚、易于理解。
锂电池基本原理我们需要了解锂电池的基本工作原理。
锂电池是一种化学能转换为电能的装置。
它由正极、负极和隔膜组成。
正极通常采用氧化物材料(如LiCoO2),负极则采用碳材料(如石墨)。
当锂离子从负极通过隔膜进入正极时,化学反应释放出电子,并产生正极材料的还原物。
当外部负载连接到正负极之间时,电子会流动,从而实现了电能的转换和传输。
然而,锂电池在使用过程中存在一些问题。
当锂离子在充放电过程中反复嵌入和脱嵌时,正负极材料可能会发生结构变化,导致容量衰减。
由于锂电池的特殊性质,若不加以保护和管理,可能会出现过充、过放、短路等危险情况。
锂电池保护需求为了确保锂电池的安全使用,我们需要满足以下几个基本需求:1.过充保护:防止充电时电压超过安全范围。
2.过放保护:防止放电时电压低于安全范围。
3.短路保护:防止正负极直接短路。
4.温度保护:防止温度过高引发危险。
5.均衡充放电:使每个单体电池都能得到均衡充放电。
锂电池保护电路板原理为了满足上述需求,我们需要在锂电池上加装BMS。
BMS是一种集成了多种功能的电路板,它可以监测和控制电池的状态,并采取相应的措施保护电池。
下面将详细介绍BMS的工作原理。
1. 过充保护过充保护是指防止锂电池在充电时电压超过安全范围。
当电压超过设定的阈值时,BMS会采取以下措施:•切断充电:BMS会通过控制充电管理芯片或继电器,切断充电源与锂电池之间的连接,停止充电过程。
•发出警报:BMS会触发警报装置(如蜂鸣器),发出警报提示用户。
2. 过放保护过放保护是指防止锂电池在放电时电压低于安全范围。
锂电池保护板原理一、过充保护过充是指电池电压超过了其设计范围,会导致电池内部化学反应发生异常,严重时可能引发电池燃烧、爆炸等安全问题。
因此,过充保护是锂电池保护板的重要功能之一过充保护的原理是通过电压监测电路实时监测电池的电压,当电压超过一定阈值时,保护板会切断电池与外部电路的连接,防止继续充电。
同时,过充保护板可能还会通过短路保护来释放电池内部的电荷,降低电池的电压,以达到保护电池的目的。
二、过放保护过放是指电池电压低于其最低允许工作电压,如果继续放电,会导致电池容量下降、性能衰减甚至无法正常工作。
过放保护的原理是检测电池电压,当电压低于设定值时,保护板会切断电池与负载之间的连接,防止继续放电。
通常保护板还会具备电池电压恢复后自动复位的功能,以便再次供电。
三、过流保护过流是指电流超过电池设计范围,可能导致电池发热、短路、容量衰减等问题。
过流保护的原理是通过电流检测电路监测电池输出的电流,当电流超过一定阈值时,保护板会切断电池与负载之间的连接,阻止过大电流通过。
四、短路保护短路是指电池的正负极直接或间接连接在一起,导致大电流通过,可能引发电池过热、燃烧等危险。
短路保护的原理是通过电流检测电路实时监测电池输出的电流,当电流超过一定阈值时,保护板会立即切断电池与负载的连接,防止电流通过。
除了以上几种基本的保护功能,锂电池保护板还可能包含温度保护功能。
锂电池在高温环境下工作,会导致内阻增加,容量下降,甚至引发安全隐患。
一些保护板会通过温度传感器监测电池温度,当温度超过一定阈值时,保护板会采取相应的措施,如切断电池与负载的连接、限制充电电流等。
总之,锂电池保护板通过电压监测、电流监测等手段对电池进行实时监测,一旦检测到电池电压、电流、温度等异常情况,会采取相应的控制措施来保护锂电池的安全运行,以防止电池发生过充、过放、过流、短路等问题。
锂电池保护板的工作原理锂电池保护板是一种非常重要的电子元件,可用于保护锂离子电池的电路安全。
它可以保护电池免受过充、过放、短路和过流等因素的影响,从而延长电池的寿命和安全性能,同时保证充电和放电的稳定性。
在本文中,我们将详细探讨锂电池保护板的工作原理以及其在锂电池中的应用。
锂电池保护板的工作原理:锂电池保护板是一种电子控制器,由单片机、电路和程序等组成。
它通常用于3.7V锂离子电池、聚合物锂离子电池、锂铁电池等电池的保护。
锂电池保护板的主要功能是监测电池的电流、电压、温度和状态,当出现异常情况时,它可以自动切断电源,从而保护电池安全。
锂电池保护板的工作原理如下:1. 电池电压监测锂电池保护板通过测量电池电压来监测电池电量,当电池电压过高或过低时,它会关闭充电或放电电路,保护电池不受过充或过放的影响。
2. 电池电流监测锂电池保护板在充电和放电过程中,通过测量电流来监测电池状态。
当电流过大或过小时,它会关闭充电或放电电路,以避免电池的过流或欠流现象。
3. 温度监测锂电池在充电和放电过程中会发热,因此锂电池保护板通过测量电池的温度来监测电池状态。
当电池温度过高时,它会关闭充电或放电电路,保护电池免受过热的影响。
4. 电池状态监测锂电池保护板还可以监测电池的状态,例如电池是否有外力损伤、电池是否失效等。
当发现异常情况时,它会启动保护机制,保护电池安全。
5. 过充保护当电池电压超过标准值时,锂电池保护板会关闭充电电路,以避免电池过充,保护电池安全。
6. 过放保护当电池电压低于标准值时,锂电池保护板会关闭放电电路,以避免电池过放,保护电池安全。
7. 短路保护当电池出现短路时,锂电池保护板会自动切断电源,以避免电池过大的电流造成更严重的损害。
8. 过流保护当电池电流过大时,锂电池保护板会自动切断电源,以保护电池不受过流的损害。
锂电池保护板在锂电池中的应用:锂电池保护板广泛应用于各种锂离子电池中,例如可充电闹钟、可充电电动工具、无人机、电动车、电动自行车、笔记本电脑等。
锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后,DW01 经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到 4.4V时,DW01 将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压,使8205A内的过充电控制管导通,即电芯的B-与保护板P-又重新接上,电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示,在保护板对外放电的过程中,8205A内的两个电子开关并不完全等效于两个机械开关,而是等效于两个电阻很小的电阻,并称为8205A的导通内阻,每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9,加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时,开关管的导通内阻很小(几十毫欧),相当于开关闭合,当G极电压小于0.7V以下时,开关管的导通内阻很大(几MΩ),相当于开关断开。
锂电池保护板原理锂电池可充型之所以需要保护,是由它本身特性决定的.由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电,因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现.锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成,保护板是由电子电路组成,在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流,及时控制电流回路的通断;PTC在高温环境下防止电池发生恶劣的损坏.普通锂电池保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等.其中控制IC,在一切正常的情况下控制MOS开关导通,使电芯与外电路导通,而当电芯电压或回路电流超过规定值时,它立刻控制MOS开关关断,保护电芯的安全.在保护板正常的情况下,Vdd为高电平,Vss,VM为低电平,DO、CO为高电平,当Vdd,Vss,VM任何一项参数变换时,DO或CO端的电平将发生变化.1、过充电检出电压:在通常状态下,Vdd逐渐提升至CO端由高电平变为低电平时VDD-VSS间电压.2、过充电解除电压:在充电状态下,Vdd逐渐降低至CO端由低电平变为高电平时VDD-VSS间电压.3、过放电检出电压:通常状态下,Vdd逐渐降低至D O端由高电平变为低电平时VDD- VSS间电压.4、过放电解除电压:在过放电状态下,Vdd逐渐上升到DO端由低电平变为高电平时 VDD-VSS间电压 .5、过电流1检出电压:在通常状态下,VM逐渐升至DO由高电平变为低电平时VM-VSS间电压.6、过电流2检出电压:在通常状态下,VM从OV起以1ms以上4ms以下的速度升到DO端由高电平变为低电平时VM-VSS间电压.7、负载短路检出电压:在通常状态下,VM以OV起以1μS以上50μS以下的速度升至DO端由高电平变为低电平时VM-VSS间电压.8、充电器检出电压:在过放电状态下,VM以OV逐渐下降至DO由低电平变为变为高电平时VM-VSS间电压.9、通常工作时消耗电流:在通常状态下,流以VDD端子的电流IDD即为通常工作时消耗电流.10、过放电消耗电流:在放电状态下,流经VDD端子的电流IDD即为过流放电消耗电流.1、通常状态:电池电压在过放电检出电压以上以上,过充电检出电压以下以下,VM 端子的电压在充电器检出电压以上,在过电流/检出电压以下OV的情况下,IC通过监视连接在VDD-VSS间的电压差及VM-VSS间的电压差而控制MOS管,DO、CO端都为高电平,MOS管处导通状态,这时可以自由的充电和放电;当电池被充电使电压超过设定值VC后,VD1翻转使Cout变为低电平,T1截止,充电停止,当电池电压回落至VCR时,Cout变为高电平,T1导通充电继续, VCR小于VC 一个定值,以防止电流频繁跳变.当电池电压因放电而降低至设定值VD时, VD2翻转,以IC内部固定的短时间延时后,使Dout变为低电平,T2截止,放电停止.当电路放电电流超过设定值或输出被短路时,过流、短路检测电路动作,使MOS管T2关断,电流截止.该保护回路由两个MOSFETT1、T2和一个控制ICN1外加一些阻容元件构成.控制IC负责监测电池电压与回路电流,并控制两个MOSFET的栅极,MOSFET在电路中起开关作用,分别控制着充电回路与放电回路的导通与关断,C2为延时电容,该电路具有过充电保护、过放电保护、过电流保护与短路保护功能,其工作原理分析如下:1、正常状态在正常状态下电路中N1的“CO”与“DO”脚都输出高电压,两个MOSFET都处于导通状态,电池可以自由地进行充电和放电,由于MOSFET的导通阻抗很小,通常小于30毫欧,因此其导通电阻对电路的性能影响很小.此状态下保护电路的消耗电流为μA级,通常小于7μA.2、过充电保护锂离子电池要求的充电方式为恒流/恒压,在充电初期,为恒流充电,随着充电过程,电压会上升到根据正极材料不同,有的电池要求恒压值为,转为恒压充电,直至电流越来越小.电池在被充电过程中,如果充电器电路失去控制,会使电池电压超过后继续恒流充电,此时电池电压仍会继续上升,当电池电压被充电至超过时,电池的化学副反应将加剧,会导致电池损坏或出现安全问题.在带有保护电路的电池中,当控制IC检测到电池电压达到该值由控制IC决定,不同的IC有不同的值时,其“CO”脚将由高电压转变为零电压,使T1由导通转为关断,从而切断了充电回路,使充电器无法再对电池进行充电,起到过充电保护作用.而此时由于T1自带的体二极管VD1的存在,电池可以通过该二极管对外部负载进行放电.在控制IC检测到电池电压超过至发出关断T1信号之间,还有一段延时时间,该延时时间的长短由C2决定,通常设为1秒左右,以避免因干扰而造成误判断.3、过放电保护电池在对外部负载放电过程中,其电压会随着放电过程逐渐降低,当电池电压降至时,其容量已被完全放光,此时如果让电池继续对负载放电,将造成电池的永久性损坏.在电池放电过程中,当控制IC检测到电池电压低于该值由控制IC决定,不同的IC 有不同的值时,其“DO”脚将由高电压转变为零电压,使T2由导通转为关断,从而切断了放电回路,使电池无法再对负载进行放电,起到过放电保护作用.而此时由于T2自带的体二极管VD2的存在,充电器可以通过该二极管对电池进行充电.由于在过放电保护状态下电池电压不能再降低,因此要求保护电路的消耗电流极小,此时控制IC会进入低功耗状态,整个保护电路耗电会小于μA. 在控制IC检测到电池电压低于至发出关断T2信号之间,也有一段延时时间,该延时时间的长短由C2决定,通常设为100毫秒左右,以避免因干扰而造成误判断.4、过电流保护由于锂离子电池的化学特性,电池生产厂家规定了其放电电流最大不能超过2CC=电池容量/小时,当电池超过2C电流放电时,将会导致电池的永久性损坏或出现安全问题.电池在对负载正常放电过程中,放电电流在经过串联的2个MOSFET时,由于MOSFET的导通阻抗,会在其两端产生一个电压,该电压值U=IRDS 2, RDS为单个MOSFET导通阻抗,控制IC上的“V-”脚对该电压值进行检测,若负载因某种原因导致异常,使回路电流增大,当回路电流大到使U>该值由控制IC决定,不同的IC有不同的值时,其“DO”脚将由高电压转变为零电压,使T2由导通转为关断,从而切断了放电回路,使回路中电流为零,起到过电流保护作用.在控制IC检测到过电流发生至发出关断T2信号之间,也有一段延时时间,该延时时间的长短由C2决定,通常为13毫秒左右,以避免因干扰而造成误判断.在上述控制过程中可知,其过电流检测值大小不仅取决于控制IC的控制值,还取决于MOSFET的导通阻抗,当MOSFET导通阻抗越大时,对同样的控制IC,其过电流保护值越小.5、短路保护电池在对负载放电过程中,若回路电流大到使U>该值由控制IC决定,不同的IC有不同的值时,控制IC则判断为负载短路,其“DO”脚将迅速由高电压转变为零电压,使T2由导通转为关断,从而切断放电回路,起到短路保护作用.短路保护的延时时间极短,通常小于7微秒.其工作原理与过电流保护类似,只是判断方法不同,保护延时时间也不一样.。
电池保护板原理电池保护板是一种用于锂电池的保护装置,其原理是通过监测电池的电压、温度等参数,对电池进行保护和管理,防止电池过充、过放、短路等情况,从而延长电池的使用寿命,确保电池的安全性能。
电池保护板通常由保护IC、电压检测电路、温度检测电路、电流检测电路、MOS管等组成,下面我们将详细介绍电池保护板的工作原理。
首先,保护IC是电池保护板的核心部件之一,它可以监测电池的电压、温度等参数,并根据设定的保护参数来对电池进行保护。
当电池电压过高或过低时,保护IC会通过控制MOS管来切断电池与负载的连接,以防止电池过充或过放。
同时,保护IC还可以监测电池的温度,当电池温度过高时,也会通过控制MOS管来切断电池与负载的连接,以避免电池过热。
其次,电压检测电路是用来监测电池的电压的,它可以将电池的电压转换为数字信号,然后传输给保护IC进行处理。
通过电压检测电路,保护IC可以实时监测电池的电压,并根据设定的保护参数来对电池进行保护。
另外,温度检测电路则是用来监测电池的温度的,它可以将电池的温度转换为数字信号,然后传输给保护IC进行处理。
通过温度检测电路,保护IC可以实时监测电池的温度,并在必要时对电池进行保护。
此外,电流检测电路可以监测电池的放电和充电电流,保护IC可以通过电流检测电路来实时监测电池的放电和充电电流,并根据设定的保护参数来对电池进行保护。
总体来说,电池保护板通过监测电池的电压、温度、电流等参数,利用保护IC和相应的检测电路来对电池进行保护和管理,确保电池的安全性能。
在实际应用中,电池保护板可以广泛应用于各种锂电池产品,如手机电池、笔记本电池、电动车电池等,为这些产品的安全使用提供了重要保障。
综上所述,电池保护板的原理是通过监测电池的电压、温度、电流等参数,利用保护IC和相应的检测电路来对电池进行保护和管理,从而确保电池的安全性能,延长电池的使用寿命,为锂电池产品的安全使用提供了重要保障。
锂电池保护电路锂电池保护电路由于锂电池的化学特性,在正常使用过程中,其内部进行电能与化学能相互转化的化学正反应,但在某些条件下,如对其过充电、过放电和过电流将会导致电池内部发生化学副反应,该副反应加剧后,会严重影响电池的性能与使用寿命,并可能产生大量气体,使电池内部压力迅速增大后爆炸而导致安全问题,因此所有的锂电池都需要一个保护电路,用于对电池的充、放电状态进行有效监测,并在某些条件下关断充、放电回路以防止对电池发生损害下图为一个典型的锂电池保护电路原理图。
如上图所示,该保护回路由两个MOSFET(V1、V2)和一个控制IC (N1)外加一些阻容元件构成。
控制IC负责监测电池电压与回路电流,并控制两个MOSFET的栅极,MOSFET在电路中起开关作用,分别控制着充电回路与放电回路的导通与关断,C3为延时电容,该电路具有过充电保护、过放电保护、过电流保护与短路保护功能,其工作原理分析如下:1、正常状态在正常状态下电路中N1的“CO”与“DO”脚都输出高电压,两个MOSFET都处于导通状态,电池可以自由地进行充电和放电,由于MOSFET的导通阻抗很小,通常小于30毫欧,因此其导通电阻对电路的性能影响很小。
此状态下保护电路的消耗电流为μA级,通常小于7μA。
2、过充电保护锂离子电池要求的充电方式为恒流/恒压,在充电初期,为恒流充电,随着充电过程,电压会上升到4.2V(根据正极材料不同,有的电池要求恒压值为4.1V),转为恒压充电,直至电流越来越小。
电池在被充电过程中,如果充电器电路失去控制,会使电池电压超过4.2V后继续恒流充电,此时电池电压仍会继续上升,当电池电压被充电至超过4.3V时,电池的化学副反应将加剧,会导致电池损坏或出现安全问题。
在带有保护电路的电池中,当控制IC检测到电池电压达到4.28V(该值由控制IC 决定,不同的IC有不同的值)时,其“CO”脚将由高电压转变为零电压,使V2由导通转为关断,从而切断了充电回路,使充电器无法再对电池进行充电,起到过充电保护作用。
锂电池保护板一线通工作原理锂电池保护板一线通是一种新型的电池管理系统,它可以实现对锂电池的一线通信,从而对电池的状态进行监测和保护。
该系统主要由电池保护板、控制器和通信线路组成。
保护板通过对电池的温度、电压和电流等参数进行监测,可以实现对电池的快速保护和控制。
同时,它还能够通过控制器和通信线路将电池状态信息传输给上位机进行处理和分析。
锂电池保护板一线通的工作原理是基于一线通信协议实现电池状态信息的传输和处理。
这种协议是一种基于串行通信的协议,它可以实现多个设备之间的通信和数据交换。
在锂电池保护板一线通中,电池保护板通过串口与控制器通讯,将电池状态信息传输给控制器。
控制器接收到这些信息后,再通过通信线路将信息传输到上位机进行处理。
通过这种方式,锂电池保护板一线通可以实现对电池状态的实时监测和控制,从而保证电池的安全和稳定运行。
同时,还可以对电池进行远程监测和管理,方便用户及时掌握电池状态,做出相应的维护和保养措施。
锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断,电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后,DW01 经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与保护板的P-又重新接上,电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断,电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压,使8205A内的过充电控制管导通,即电芯的B-与保护板P-又重新接上,电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示,在保护板对外放电的过程中,8205A内的两个电子开关并不完全等效于两个机械开关,而是等效于两个电阻很小的电阻,并称为8205A的导通内阻,每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9,加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V 时,开关管的导通内阻很小(几十毫欧),相当于开关闭合,当G 极电压小于0.7V以下时,开关管的导通内阻很大(几MΩ),相当于开关断开。
电压UA就是8205A的导通内阻与放电电流产生的电压,负载电流增大则UA必然增大,因UA0.006L×IUA又称为8205A的管压降,UA可以简接表明放电电流的大小。
上升到0.2V时便认为负载电流到达了极限值,于是停止第1脚的输出电压,使第1脚电压变为0V、8205A内的放电控制管关闭,切断电芯的放电回路,将关断放电控制管。
换言之DW01 允许输出的最大电流是3.3A,实现了过电流保护。
6. 短路保护控制过程:短路保护是过电流保护的一种极限形式,其控制过程及原理与过电流保护一样,短路只是在相当于在P P-间加上一个阻值小的电阻(约为0Ω)使保护板的负载电流瞬时达到10A以上,保护板立即进行过电流保护。
锂电池充电电路原理及应用锂离子电池以其优良的特性,被广泛应用于: 手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。
一、锂电池与镍镉、镍氢可充电池:锂离子电池的负极为石墨晶体,正极通常为二氧化锂。
充电时锂离子由正极向负极运动而嵌入石墨层中。
放电时,锂离子从石墨晶体内负极表面脱离移向正极。
所以,在该电池充放电过程中锂总是以锂离子形态出现,而不是以金属锂的形态出现。
因而这种电池叫做锂离子电池,简称锂电池。
锂电池具有:体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点,但价格较贵。
镍镉电池因容量低,自放电严重,且对环境有污染,正逐步被淘汰。
镍氢电池具有较高的性能价格比,且不污染环境,但单体电压只有1.2V,因而在使用范围上受到限制。
二、锂电池的特点:1、具有更高的重量能量比、体积能量比;2、电压高,单节锂电池电压为3.6V,等于3只镍镉或镍氢充电电池的串联电压;3、自放电小可长时间存放,这是该电池最突出的优越性;4、无记忆效应。
锂电池不存在镍镉电池的所谓记忆效应,所以锂电池充电前无需放电;5、寿命长。
正常工作条件下,锂电池充/放电循环次数远大于500次;6、可以快速充电。
锂电池通常可以采用0.5~1倍容量的电流充电,使充电时间缩短至1~2小时;7、可以随意并联使用;8、由于电池中不含镉、铅、汞等重金属元素,对环境无污染,是当代最先进的绿色电池;9、成本高。
与其它可充电池相比,锂电池价格较贵。
三、锂电池的内部结构:锂电池通常有两种外型:圆柱型和长方型。
电池内部采用螺旋绕制结构,用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。
正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。
负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。
电池内充有有机电解质溶液。
另外还装有安全阀和PTC元件,以便电池在不正常状态及输出短路时保护电池不受损坏。
单节锂电池的电压为3.6V,容量也不可能无限大,因此,常常将单节锂电池进行串、并联处理,以满足不同场合的要求。
四、锂电池的充放电要求;1、锂电池的充电:根据锂电池的结构特性,最高充电终止电压应为4.2V,不能过充,否则会因正极的锂离子拿走太多,而使电池报废。
其充放电要求较高,可采用专用的恒流、恒压充电器进行充电。
通常恒流充电至4.2V/节后转入恒压充电,当恒压充电电流降至100mA 以内时,应停止充电。
充电电流(mA)=0.1~1.5倍电池容量(如1350mAh的电池,其充电电流可控制在135~2025mA之间)。
常规充电电流可选择在0.5倍电池容量左右,充电时间约为2~3小时。
2、锂电池的放电:因锂电池的内部结构所致,放电时锂离子不能全部移向正极,必须保留一部分锂离子在负极,以保证在下次充电时锂离子能够畅通地嵌入通道。
否则,电池寿命就相应缩短。
为了保证石墨层中放电后留有部分锂离子,就要严格限制放电终止最低电压,也就是说锂电池不能过放电。
放电终止电压通常为3.0V/节,最低不能低于2.5V/节。
电池放电时间长短与电池容量、放电电流大小有关。
电池放电时间(小时)=电池容量/放电电流。
锂电池放电电流(mA)不应超过电池容量的3倍。
(如1000mAH电池,则放电电流应严格控制在3A以内)否则会使电池损坏。
目前市场上所售锂电池组内部均封有配套的充放电保护板。
只要控制好外部的充放电电流即可。
五、锂电池的保护电路:两节锂电池的充放电保护电路如图一所示。
由两个场效应管和专用保护集成块S--8232组成,过充电控制管FET2和过放电控制管FET1串联于电路,由保护IC监视电池电压并进行控制,当电池电压上升至4.2V时,过充电保护管FET1截止,停止充电。
为防止误动作,一般在外电路加有延时电容。
当电池处于放电状态下,电池电压降至2.55V时,过放电控制管FET1截止,停止向负载供电。
过电流保护是在当负载上有较大电流流过时,控制FET1使其截止,停止向负载放电,目的是为了保护电池和场效应管。
过电流检测是利用场效应管的导通电阻作为检测电阻,监视它的电压降,当电压降超过设定值时就停止放电。
在电路中一般还加有延时电路,以区分浪涌电流和短路电流。
该电路功能完善,性能可靠,但专业性强,且专用集成块不易购买,业余爱好者不易仿制。
六、简易充电电路:现在有不少商家出售不带充电板的单节锂电池。
其性能优越,价格低廉,可用于自制产品及锂电池组的维修代换,因而深受广大电子爱好者喜爱。
有兴趣的读者可参照图二制作一块充电板。
其原理是:采用恒定电压给电池充电,确保不会过充。
输入直流电压高于所充电池电压3伏即可。
R1、Q1、W1、TL431组成精密可调稳压电路,Q2、W2、R2构成可调恒流电路,Q3、R3、R4、R5、LED为充电指示电路。
随着被充电池电压的上升,充电电流将逐渐减小,待电池充满后R4上的压降将降低,从而使Q3截止,LED将熄灭,为保证电池能够充足,请在指示灯熄灭后继续充1—2小时。
使用时请给Q2、Q3装上合适的散热器。
本电路的优点是:制作简单,元器件易购,充电安全,显示直观,并且不会损坏电池.通过改变W1可以对多节串联锂电池充电,改变W2可以对充电电流进行大范围调节。
缺点是:无过放电控制电路。
图三是该充电板的印制板图(从元件面看的**图)。
七、单节锂电池的应用举例1、作电池组维修代换品有许多电池组:如笔记本电脑上用的那种,经维修发现,此电池组损坏时仅是个别电池有问题。
可以选用合适的单节锂电池进行更换。
2、制作高亮微型电筒笔者曾用单节3.6V1.6AH锂电池配合一个白色超高亮度发光管做成一只微型电筒,使用方便,小巧美观。
而且由于电池容量大,平均每晚使用半小时,至今已用两个多月仍无需充电。
电路如图四所示。
3、代替3V电源由于单节锂电池电压为3.6V。
因此仅需一节锂电池便可代替两节普通电池,给收音机、随身听、照相机等小家电产品供电,不仅重量轻,而且连续使用时间长。
八、锂电池的保存:锂电池需充足电后保存。
在20℃下可储存半年以上,可见锂电池适宜在低温下保存。
曾有人建议将充电电池放入冰箱冷藏室内保存,的确是个好注意。
九、使用注意事项:锂电池绝对不可解体、钻孔、穿刺、锯割、加压、加热,否则有可能造成严重后果。
没有充电保护板的锂电池不可短路,不可供小孩玩耍。
不能靠近易燃物品、化学物品。
报废的锂电池要妥善处理。
