高电压技术知识点总
结
•为什么要有高电压：提高输送容量，降低线路损耗，减少工程投资，提高单位走廊输电能力，节省走廊面积，改善电网结构，降低短路电流，加强联网能力。
•电介质：在其中可建立稳定电场而几乎没有电流通过的物质。
•极化：在外电场作用下，电介质内部产生宏观不为零的电偶极矩。
•电介质极化的四种基本类型：电子位移极化，离子位移极化，转向极化，空间电荷极化。
•介电常数：用来衡量绝缘体储存电能的能力，代表电介质的极化程度（对电荷的束缚能力）
•液体电介质的相对介电常数影响因素(频率)：频率较低时，偶极分子来得及跟随电场交变转向，介电常数较大，接近直流情况下的εd；频率超过临界值，偶极分子转向跟不上电场的变化，介电常数开始减小，介电常数最终接近于仅由电子位移极化引起的介电常数εz。
•电介质的电导与金属的电导有本质上的区别：金属电导是由金属中固有存在的自由电子造成的。电介质的电导是带电质点在电场作用下移动造成的。气体：由电离出来的自由电子、正离子和负离子在电场作用下移动而造成的。液体：分子发生化学分解形成的带点质点沿电场方向移动而造成的。固体：分子发生热离解形成的带电质点沿电场方向移动而造成的。
•介质损耗：在电场作用下，电介质由于电导引起的损耗和有损极化损耗，总称为介质损耗。

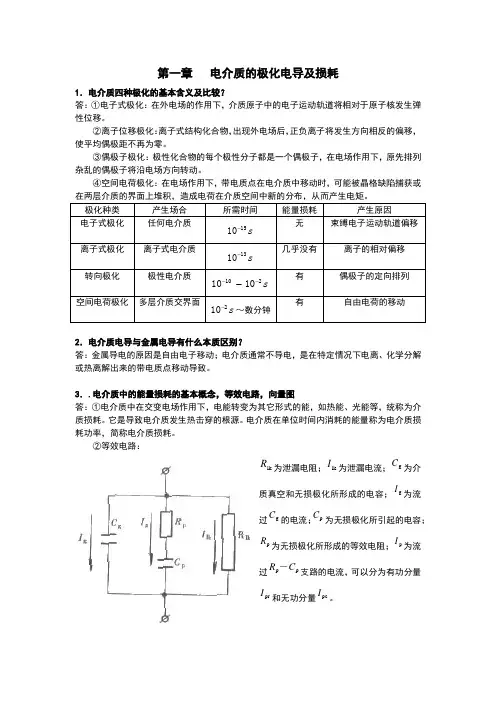

•电介质的等效电路：电容支路：由真空和无损极化所引起的电流为纯容性。/阻容支路：由有损极化所引起的电流分为有功和容性无功两部分。/纯阻支路：由漏导引起的电流，为纯阻性的。
•介质损耗因数tgδ的意义：若tgδ过大会引起严重发热，使材料劣化，甚至
可能导致热击穿。/用于冲击测量的连接电缆，要求tgδ必须小，否则会影响到测量精度/用做绝缘材料的介质，希望tgδ。在其他场合，可利用tgδ引起的介质发热，如电瓷泥胚的阴干/在绝缘试验中，tgδ的测量是一项基本测量项目
•激励：电子从近轨道向远轨道跃迁时，需要一定能量，这个过程叫激励。•电离：当外界给予的能量很大时，电子可以跳出原子轨道成为自由电子。原来的中性原子变成一个自由电子和一个带正电荷的离子，这个过程叫电离。
•反激励：电子从远轨道向近轨道跃迁时，原子发射单色光的过程称为反激励。
•平均自由程：一个质点两次碰撞之间的平均距离，其与密度呈反比。
•电离形式：撞击电离，光电离，热电离，表面电离。
•气体带电质点的消失：中和(发生在电极处)：带电质点在电场力的作用下，宏观上沿电场做定向运动。带电质点受电场力作用而流入电极，中和电量。/扩散：扩散指质点从浓度较大的区域扩散到浓度较小的的区域，从而使带电质点在空间各处浓度趋于平均的过程。/复合(发生在内部)：带有异号电荷质点相遇，还原为中性质点的过程称为复合。
•电子崩：当外加电场强度足够大时，带电粒子两次碰撞间积聚的动能足够发生碰撞电离。电离出来的电子和离子在场强作用下又加入新的撞击电离，电离过程像雪崩一样增长起来，称为电子崩。
•自持放电：当外加场强足够强大时，电子崩不依赖外界因素，外界因素消失后，电子崩仍能够保持。
•放电形式：辉光放电，电晕放电，刷状放电，火花击穿，电弧击穿。
•汤森德气体放电理论的三个影响因素：系数α：1个自由电子在走到阳极的1cm 路程中撞击电离产生的平均自由电子。/系数β：1个正离子在走到阴极的1cm 路程中撞击电离产生的平均自由电子。/系数γ：1个正离子撞击阴极表面，逸出的平均自由电子数。
•流注:由初崩辐射出的光子，在崩头、崩尾外围空间局部强场中衍生出二次电子崩并汇合到主崩通道中来，使主崩通道不断高速向前、后延伸的过程称为流注。
•流注的形成：电子崩头部接近阳极；崩头和崩尾处电场增强，激励和反激励放射出大量光子，崩中复合也放射出光子；一些光子射到崩尾，造成空间光电离，形成衍生电子崩；衍生电子崩头部移动速度快，与主崩汇合；新的衍生电子崩在崩尾出现，一个一个向阴极发展，形成正流注。
•电晕：在极不均匀的电场中，当外加电压及平均场强还较低时，电极曲率半径较小处，附近空间的局部场强已很大。在这局部场强处，产生强烈的电离，伴随着电离而存在复合和反激励，辐射出大量光子，使在黑暗中可以看到在该电极附近空间有蓝色的晕光，称为电晕。
•电晕的极性效应:对于电极形状不对称的极不均匀电场间隙，间隙的起晕电压和击穿电压各不相同，称为极性效应。
•电晕的效应：有声、色、热等效应，表现为发出“咝咝”的声音，蓝色的晕光以及使周围气体温度升高等。|产生人可听到的噪声，对人生理、心理产生影响。|形成“电风”导致电力设备的振动和摆动。|产生高频脉冲电流，对无线电干扰。|产生能量损耗。|产生某些化学反映，加速绝缘老化。
•雷电放电过程：先导放电，主放电(剧烈电离，剧烈中和，主放电通道向上延伸，径向放电)，余光放电。
•雷电的破坏因素:最大电流、电流增长最大陡度、余光电流热效应。
•气隙沿面放电：沿气体与固体（或液体）介质的分界面发展的放电现象。•闪络：沿面放电发展到贯穿两级，使整个气隙沿面击穿的现象。
•气隙的击穿时间：升压时间t0，统计时延t s，放电发展时间t f。
•伏秒特性：气隙的击穿电压要用电压峰值和延续时间二者共同表示，这就是该气隙在电压波形下的伏秒特性。
•气隙的电气强度影响因素：气隙的击穿时间、气隙的伏秒特性、大气条件对气隙击穿电压的影响、电场均匀程度对气隙击穿电压的影响。
•影响统计时延的因素：电极材料、外施电压、电场情况、短波光照射。
•影响放电发展时间的因素：外施电压、电厂情况、间隙长度。
•平均伏秒特性：同一气隙在同一电压作用下，每次击穿的时间并不完全相同，具有分散性。所以一个气隙的伏秒特性，不是一条简单的曲线，而是一组曲线
族。某些场合，用击穿概率50％的曲线来表示气隙的伏秒特性，称为平均伏秒特性。
•50％击穿电压：指气隙被击穿的概率为50％的冲击电压峰值，反映了该气隙地基本耐电强度。
•2μS 冲击击穿电压：气压击穿时，击穿前时间小于和大于2μS 的概率各为50％的冲击电压。
•标准大气参考条件：温度θ=20℃，压强0P =101.3a P ，湿度0h =11g/3M 。大气压下空气电气强度约30KV/cm
•大气条件对气隙击穿电压的影响因素：温度↓、压强↑：密度↑，平均自由程↓，b U （耐受电压）↑。湿度↑：负离子↑，b U （耐受电压）↑。
•极不均匀电场特点：有显著的极性效应/击穿电压分散性大/击穿电压与间隙距离有关/外加电压低于击穿电压时局部有稳定的电晕放电。
•提高气隙击穿电压的方法：①改善电场分布：气隙电场分布越均匀，气隙击穿电压越高，故适当改进电极形状，增大电极曲率半径（屏蔽），改善电场分布，能提高气隙的击穿电压和预放电电压。②采用高度真空：以削弱气隙中的撞击电离过程，也能提高气隙的击穿电压。③增高气压：可以减小电子的平均自由程，阻碍撞击电离的发展，从而提高气隙的击穿电压。④采用高耐电强度气体：卤族元素气体（SF6等）。
·6SF 气体的特点：较高的耐电程度，很强的灭弧性能，无色无味无毒，非燃性的惰性化合物，对金属和其他绝缘材料没有腐蚀作用，中等压力下可以液化，容易储藏和运输。
