桥梁工程图组成:
『桥位平面图』(表示桥梁在整个路线中的地理位置)
『桥位地质断面图』(表示桥梁所处河床断面的水文、地质情况)
『桥梁总体布置图』(分为立面图、平面图、横剖面图,表示桥梁的结构形式、跨径、跨数、尺寸、各主要构件的相互位置关系、高程、主要材料用量表及总技术说明和施工要点等)
『构件结构图』(分为桥台工程图、桥墩工程图、基础工程图、主梁工程图、桥面系工程图,明确各部分构件的结构形式,包括形状、大小和材料组成情况等)
识图方法:
由桥梁总体布置图到构件结构图,由主要构件结构图到次要构件结构图,由大轮廓图到小构件图。
读总体布置图时,以立面图为主,结合平面图和横断面图。
读构件结构图时,先一般构造图,再钢筋结构图。
识图步骤:
先看标题栏和附注:项目名称、相关单位、桥梁名称、类型、主要技术指标、施工说明、比例、尺寸、单位等。
阅读总体布置图:弄清各投影图之间的关系。
先看立面图,了解桥梁结构形式、孔数、跨径大小、墩台形式和数目、总长、总高、高程尺寸、里程桩号、河床断面、地质情况等。
结合平面图、横断面图等,了解桥梁的宽度、人行道尺寸、主梁的断面形式。
阅读各构件结构图:先看一般构造图,了解桥梁各部分结构的具体尺寸和大小。
再将总体布置图与构件结构图结合起来,了解各构件的相互位置和装置尺寸。
最后看钢筋结构图。
看懂桥梁施工图及识图构造物配筋图方法桥梁施工图及识图构造物配筋图方法桥梁是交通的重要组成部分,其建设需要高超的技艺和严谨的工程设计。
其中,桥梁施工图及识图构造物配筋图是桥梁施工的关键依据。
本文将介绍如何看懂桥梁施工图及识图构造物配筋图,帮助相关人员更好地理解并掌握桥梁施工的技巧和方法。
一、整体阅读在拿到桥梁施工图后,首先需要从整体上了解图纸的比例、标高、尺寸等基本信息。
这些信息能够帮助你建立对整个桥梁结构的宏观认识,为后续的深入阅读打下基础。
同时,注意观察图纸的细节,如线条的粗细、构件的连接方式等,这些都会影响桥梁的施工和质量。
二、构造物配筋图构造物配筋图是施工图中的核心部分,它展示了桥梁各个部位的配筋情况。
要理解构造物配筋图,需要掌握以下基础知识:1、钢筋的类型:根据桥梁的不同部位和不同作用,选择不同种类的钢筋。
如直径、形状、抗拉强度等。
2、钢筋的布置:了解钢筋在桥梁各个部位的分布情况,以及它们之间的间距和排布方式。
3、钢筋的连接:熟悉钢筋之间的连接方式,如焊接、捆扎等,以及连接点的设置和处理。
在阅读构造物配筋图时,需要注意观察细节,理解图纸中标注的含义。
例如,观察钢筋的布置是否合理,连接方式是否符合规范等。
同时,需要结合实际情况,考虑施工条件和工艺,从而更好地理解图纸。
三、施工注意事项在阅读桥梁施工图及识图构造物配筋图时,需要注意以下事项:1、施工前需要仔细阅读施工图,了解设计意图和要求。
2、根据图纸要求,提前做好施工准备工作,包括材料采购、设备调试等。
3、在施工过程中,严格遵守设计要求和施工规范,确保施工质量。
4、遇到问题时,及时与设计师沟通,避免因误解图纸而导致施工质量问题。
5、注意施工安全,遵守安全规定,确保施工人员的生命安全。
四、总结看懂桥梁施工图及识图构造物配筋图是桥梁施工的关键环节。
相关人员需要从整体上了解施工图,掌握构造物配筋图的阅读方法,注意施工中的安全事项。
只有深入理解施工图,才能更好地指导桥梁施工,确保桥梁的建设质量和安全性能。

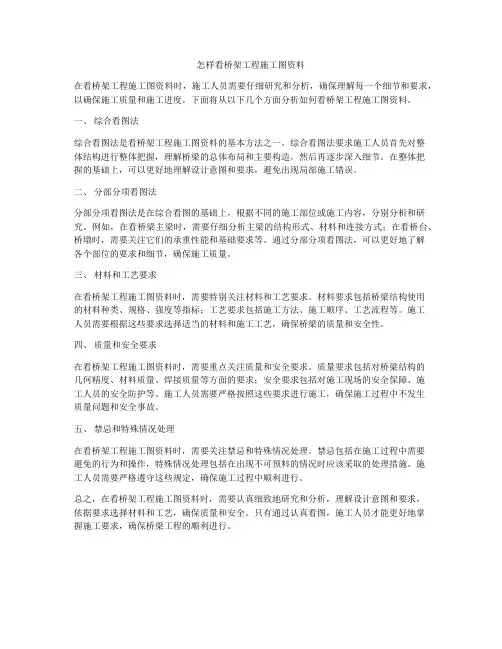

怎样看桥架工程施工图资料在看桥架工程施工图资料时,施工人员需要仔细研究和分析,确保理解每一个细节和要求,以确保施工质量和施工进度。
下面将从以下几个方面分析如何看桥架工程施工图资料。
一、综合看图法综合看图法是看桥架工程施工图资料的基本方法之一。
综合看图法要求施工人员首先对整体结构进行整体把握,理解桥梁的总体布局和主要构造,然后再逐步深入细节。
在整体把握的基础上,可以更好地理解设计意图和要求,避免出现局部施工错误。
二、分部分项看图法分部分项看图法是在综合看图的基础上,根据不同的施工部位或施工内容,分别分析和研究。
例如,在看桥梁主梁时,需要仔细分析主梁的结构形式、材料和连接方式;在看桥台、桥墩时,需要关注它们的承重性能和基础要求等。
通过分部分项看图法,可以更好地了解各个部位的要求和细节,确保施工质量。
三、材料和工艺要求在看桥架工程施工图资料时,需要特别关注材料和工艺要求。
材料要求包括桥梁结构使用的材料种类、规格、强度等指标;工艺要求包括施工方法、施工顺序、工艺流程等。
施工人员需要根据这些要求选择适当的材料和施工工艺,确保桥梁的质量和安全性。
四、质量和安全要求在看桥架工程施工图资料时,需要重点关注质量和安全要求。
质量要求包括对桥梁结构的几何精度、材料质量、焊接质量等方面的要求;安全要求包括对施工现场的安全保障、施工人员的安全防护等。
施工人员需要严格按照这些要求进行施工,确保施工过程中不发生质量问题和安全事故。
五、禁忌和特殊情况处理在看桥架工程施工图资料时,需要关注禁忌和特殊情况处理。
禁忌包括在施工过程中需要避免的行为和操作,特殊情况处理包括在出现不可预料的情况时应该采取的处理措施。
施工人员需要严格遵守这些规定,确保施工过程中顺利进行。
总之,在看桥架工程施工图资料时,需要认真细致地研究和分析,理解设计意图和要求,依据要求选择材料和工艺,确保质量和安全。
只有通过认真看图,施工人员才能更好地掌握施工要求,确保桥梁工程的顺利进行。
超详细梁钢筋平法识图,领导也能看懂筑结构施⼯图平⾯整体设计⽅法(简称平法)表达形式,概括来讲,是把结构构件的尺⼨和配筋等,按照平⾯整体表⽰⽅法制图规则,整体直接表达在各类构件的结构平⾯布置图上,再与标准构造详图相配合,即构成⼀套新型完整的结构设计。
陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬(项⽬编号:97070209A)建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号:96008)。
《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思?●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适⽤于梁的某部位时,则将该项数值原位标注,施⼯中,原位标注优先于集中标注。
梁钢筋的标注⽅法●集中标注:1、梁编号、梁截⾯尺⼨2、箍筋:钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋,4、梁侧⾯纵筋:构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差(该项为选注)梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋(该部位含通长筋在内所有纵筋)、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注:1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨,该项为必注值。
当为等截⾯梁时,⽤b×h表⽰;当为竖向加腋梁时,⽤b×h GYC1×C2 表⽰,其中C1 为腋长,C2 为腋⾼;当为⽔平加腋梁时,⽤b×h PYC1×C2 表⽰,其中C1 为腋长,C2 为腋宽,加腋部分应在平⾯中绘制;当有悬挑梁且根部和端部的⾼度不同时,⽤斜线分隔根部与端部的⾼度值,即为 b×h1 /h2如:JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋,包括钢筋级别、直径、加密区与⾮加密区间距及肢数,该项为必注值。
桥梁图纸识读基础1、桥梁工程图的内容1.桥位地形、地物、地质及水文资料图,用来表示桥梁位置及周边关系的图纸。
桥位平面图、桥位地质断面图。
2.桥梁总体布置图,表示桥梁整体形状、大小、结构的图纸。
立面图、侧立面图。
3.桥梁的上部、下部构造和配筋图,表示细部构造的图纸。
详图、构件结构图。
4.设计说明,表示施工上要求的图纸。
2识读桥梁工程图图11-1 桥梁各组成部分示意图桥梁通常由上部结构(主梁或主拱圈和桥面系)、下部结构(桥墩、桥台和基础)及附属结构(栏杆、灯柱、护岸、导流结构等)三部分组成。
如图11-2所示。
图11-2 桥梁的基本组成图11-3 桥梁上部结构概貌图11-4 桥梁下部结构的桥墩与桥台(a)桥墩;(b)桥台图11-5 桥梁的截面形式(a)装配式T形梁;(b)箱梁桥横截面(一)桥位平面图桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物,以便作为桥梁设计、施工定位的依据。
其作用是表示桥梁与路线所连接的平面位置,以及桥位处的地形、地物等情况,其图示方法与路线平面图相同,只是所用的比例较大。
如图11-6所示,为某桥的桥位平面图。
图11-6 桥位平面图(二)桥位地质断面图桥位地质断面图是根据水文调查和地质钻探所得的资料,绘制的河床地质断面图,用以表示桥梁所在位置的地质水文情况,包括河床断面线、地质分界线,特殊水位线(最高水位、常水位和最低水位)。
如图11-7所示。
图11-7 所示为某桥的总体布置图图11-8 桥位地质断面图(三)桥梁总体布置图桥梁总体布置图是指导桥梁施工的主要图样,它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等,作为施工时确定墩台位置、安装构件和控制标高的依据。
它一般由立面图(或纵断面图)、平面图和剖面图组成。
图11-4 桥梁下部结构的桥墩与桥台(a)桥墩;(b)桥台图11-5 桥梁的截面形式(a)装配式T形梁;(b)箱梁桥横截面4构件结构图在总体布置图中,桥梁构件的尺寸无法详细完整地表达,因此需要根据总体布置图采用较大的比例把构件的形状、大小完整表达出来,以作为施工的依据,这种图称为构件结构图,简称构件图或构造图。
桥梁钢筋图纸入门识图讲解
桥梁钢筋图纸入门识图讲解是一个专门介绍桥梁钢筋图纸的讲解,旨在帮助读者正确理解并使用桥梁钢筋图纸。
桥梁钢筋图纸是一种特殊的桥梁设计图纸,它不仅是桥梁施工的重要依据,而且也是桥梁设计人员对桥梁结构进行深入设计分析的有效图纸。
首先,我们必须明白桥梁钢筋图纸的基本概念。
桥梁钢筋图纸是一种特殊的桥梁设计图纸,通常由多个图纸组成,每张图纸都包含了桥梁结构的所有信息。
其次,我们要了解桥梁钢筋图纸上的一些基本标注,这些标注包括线号、尺寸、结构比例尺、备注等内容,这些标注能够帮助设计人员更准确地理解桥梁结构的大致布局和实际尺寸。
此外,我们还应当了解桥梁钢筋图纸上的一些基本符号,这些符号包括材料符号、焊接符号、钢筋符号、螺栓符号等,这些符号给设计人员提供了更多的信息,可以帮助他们更好地了解桥梁结构的基本细节。
最后,我们还必须了解桥梁钢筋图纸上提供的一些重要信息,如应力、裂缝宽度、拉紧力等,这些信息可以帮助设计人员分析桥梁结构的性能,从而确定桥梁的设计方案。
总之,桥梁钢筋图纸入门识图讲解是一个非常重要的话题,它不仅能帮助设计人员正确理解桥梁结构的物理特性,而且还可以提供有关桥梁性能评估的重要信息,从而有助于桥梁设计的精确分析。
桥梁工程施工图识读一、桥梁工程施工图的基本概念1、施工图的概念施工图是指为建筑、土木工程或机械设备生产制造等工程施工及生产中的设计过程所需的文件材料、图样以及施工工程技术文件。
2、施工图的作用施工图是施工单位施工操作的重要依据,它包含了工程的详细设计信息,可以指导施工人员按照设计要求进行施工,保证工程的质量和安全。
3、施工图的种类根据不同的用途和对象,施工图可以分为建筑施工图、结构施工图、设备施工图等多种类型。
而桥梁工程施工图则是一种专门用于桥梁建设的施工图。
二、桥梁工程施工图的主要内容1、桥梁工程施工图的结构桥梁工程施工图通常包括以下几个部分:桩基图、基础图、土建结构图、上部结构图、钢结构图、预应力筋索图、墩台盖梁图、桥面系图、扶栏图等。
2、桥梁工程施工图的内容桥梁工程施工图的内容主要包括桥梁的几何形状、结构构件的尺寸、材料的规格、设计要求、施工工艺、检验标准等信息。
3、桥梁工程施工图的标注桥梁工程施工图上的标注是指对各种构件、材料、工艺等内容进行文字、数字或图形等形式的说明和标记,目的是为了清晰地表达设计意图和施工要求。
三、桥梁工程施工图的识读方法1、桥梁工程施工图的图纸编号桥梁工程施工图通常有多个图纸,每个图纸都有独特的编号,包括工程名称、图纸序号、专业名称、图纸种类、比例尺等,施工人员应该仔细查看和理解图纸编号的含义。
2、桥梁工程施工图的图例和符号桥梁工程施工图上使用了大量的图例和符号来表示各种构件、材料、工艺等内容,施工人员需要熟悉这些图例和符号的含义,才能正确地识读和理解施工图。
3、桥梁工程施工图的尺度和比例桥梁工程施工图上的尺度和比例是非常重要的,它们决定了图纸的真实度和准确性,一般情况下,桥梁工程施工图的比例为1:50或1:100,施工人员需要根据比例尺来进行测量和设计。
4、桥梁工程施工图的构件尺寸和规格桥梁工程施工图上标注了各种构件的尺寸和规格,包括长度、宽度、高度、孔径、壁厚等,施工人员应该仔细查看这些数据,以确保施工的准确度和质量。
怎么识别桥梁施工图纸?
看懂桥梁施工图是桥梁施工的基础,下面我们具体讲解一下如何读懂桥梁施工图。
一、桥梁施工图的组成
(1)桥位平面图:表示整个桥梁在整个线路中的地理位置
(2)桥位地质断面图:表示桥梁所处河床断面的水文、地质情况。
(3)桥梁总体布置图:表示桥梁的结构形式、跨径、跨数、尺寸、各主要构件的相互位置关系、高程、主要材料用量及总技术说明和施工要点等。
1.立面图
2.平面图
3.横剖面图
(4)桥梁结构图:明确各构件的结构形式,包括形状、大小和材料组成情况。
1.桥台工程图
2.桥墩工程图
3.基础工程图
4.主梁工程图
5.桥面系工程图
(5)详细看法
1 . 基础部分:桩基和承台。
这一部分,主要看桩位置、标高、桩径、桩长、桩混凝土等级、桩配筋和承台的尺寸、混凝土等级和配筋;
2 .墩台身及墩台帽。
这一部分,主要看位置、标高、尺寸、混凝土等级、配筋;
3 .梁。
这一部分,主要看尺寸、混凝土等级、配筋。
如果是预应力的,还有看预应力筋的配置情况,张拉要求、锚具等。
路桥施工看图纸的方法
路桥图纸较多,分为很多册。
1、总设计:总体地形,线路设计及要素,纵断面,相关要素表等。
2、路基路面:设计表,标准横断面及逐桩横断面,特殊路基图,土石方工程数量表。
后面是防护排水设计图及工程数量表。
3、主线桥梁:一般以单位工程划分成册。
4、线路交叉:例如改移路、通道、跨线桥等
5、各种涵洞
6、隧道:单独一册。
如果你是从事此行业不久,假定身份为桥梁工程施工员:
一、了解基本情况
1、浏览总设计,搞清本标段内有什么样的结构物,自己管理的桥梁的简单情况,在直线段还是曲线段及桥面纵坡情况,起点终点桩号。
2、找到自己所管理的桥梁图纸,看图纸说明,看懂上部结构和下部结构的结构形式,水文地质情况,施工要求,材料要求,注意事项等。
3、看后面的桥梁总体设计,桩长桩径,承台系梁大小,中系,墩柱形式,盖梁尺寸,垫石挡块等。
4、上部结构形式,现浇还是预制?若是预制,T梁还是箱梁?梁的外形尺寸。
5、桥面附属的简单情况。
6、桥台形式,桥两端和路基或是隧道的衔接
二、结构图
根据上面了解到的由总体到构件的基本情况,配合后面的结构配筋图,进行配筋图的阅读,并核对钢筋明细表和数量表。
根据构件大样详图核对尺寸、标高、混凝土或其他主材工程量。
结合施工方法与步骤,察明预埋件的相关情况。
(例如:承台浇筑前要进行墩柱钢筋预埋)
三、注意事项
1、总说明要看,每页说明及图表要牢记
2、按总体到碎步的顺序阅读
3、结合施工顺序阅读,把问题发现在前面
4、越向下或越往上,越要注意标高!尤其是盖梁和垫石!。
1.桥位地形、地物、地质及水文资料图,用来表示桥梁位置及周边关系的图纸。
桥位平面图、桥位地质断面图。
2.桥梁总体布置图,表示桥梁整体形状、大小、结构的图纸。
立面图、侧立面图。
3.桥梁的上部、下部构造和配筋图,表示细部构造的图纸。
详图、构件结构图。
4.设计说明,表示施工上要求的图纸。
一、识读桥梁工程图
桥梁通常由上部结构(主梁或主拱圈和桥面系)、下部结构(桥墩、桥台和基础)及附属结构(栏杆、灯柱、护岸、导流结构等)三部分组成。
如图11-2所示。
图11-2 桥梁的基本组成。
