无顶压逆流再生离子交换器

金昌东烨特种钢铸造有限公司100万吨钢深加工项目炼钢工程软水站一级钠离子交换器二级钠离子交换器树脂装卸罐技术规格书1、说明：2、技术要求2.1无顶压逆流再生一级钠离子交换器型号：Φ2500（内径）数量： 2台工作压力0.6MPa2.1.1 筒体材质Q235－B，内衬3.0mm胶板两层。

衬里面应延到所有接管法兰结合面。

筒体上配有自动排气阀、排气管，上中树脂装卸口，上、中视镜（视镜宽度≥50mm），上中下人孔，上人孔带操作平台（平台加护栏及爬梯）。

2.1.2 布水方式：上布水为十字管型，下布水为衬胶多孔板（两侧衬胶 3.0mm胶板两层）排水帽式。

水帽配置必须考虑树脂粒度要求，配置总出水量不小于120t/h。

2.1.3 中排装置采用母支管结构，母管与支管间采用法兰连接，支管为细缝形、加强型（内部有多孔套管加强骨架）T型绕丝管（多孔管打眼后套绕丝管），支管Φ45，中排支管间距150-250mm。

2.1.4离子交换器配套进出口取样装置、压力表；每套设备配套以下手动隔膜阀（隔膜阀随设备统一装配）：进出水阀、上下排水阀、进再生液阀、大反洗进水阀、排气阀，阀门均需配对法兰、紧固件、垫片。

中排、树脂装卸口配对法兰。

设备配置能完成常规的运行、小反洗、排水、再生、置换、小正洗、正洗、大反洗工艺程序。

2.1.5特殊部位材质要求：与上布水装置、中排液装置相关的全部零部件均采用316L不锈钢，下布水水帽采用316L不锈钢材质。

排气管采用1Cr18Ni9Ti材质2.1.6管道接口位置及管径配置见订货附图。

2.2无顶压逆流再生二级钠离子交换器型号：Φ2000（内径）数量： 2台工作压力0.6MPa2.2.1 筒体材质Q235－B，内衬3.0mm胶板两层。

衬里面应延到所有接管法兰结合面。

筒体上配有自动排气阀、排气管，上中树脂装卸口，上、中视镜（视镜宽度≥50mm），上中下人孔，上人孔带操作平台（平台加护栏及爬梯）。

2.2.2 布水方式：上布水为十字管型，下布水为多孔板（两侧衬胶3.0mm胶板两层）排水帽式。

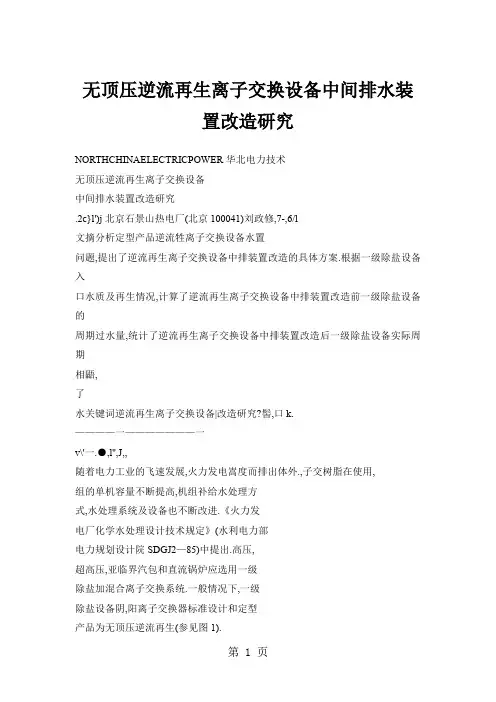

无顶压逆流再生离子交换设备中间排水装置改造研究NORTHCHINAELECTRICPOWER华北电力技术无顶压逆流再生离子交换设备中间排水装置改造研究.2c}l')j北京石景山热电厂(北京100041)刘政修,7-,6/l文摘分析定型产品逆流牲离子交换设备水置问题,提出了逆流再生离子交换设备中排装置改造的具体方案.根据一级除盐设备入口水质及再生情况,计算了逆流再生离子交换设备中排装置改造前一级除盐设备的周期过水量,统计了逆流再生离子交换设备中排装置改造后一级除盐设备实际周期相鼯,了水关键词逆流再生离子交换设备|改造研究?髻,口k. ————一———————一v\'一.●,l'',J,,随着电力工业的飞速发展,火力发电嵩度而排出体外.,子交树脂在使用,组的单机容量不断提高,机组补给水处理方式,水处理系统及设备也不断改进.《火力发电厂化学水处理设计技术规定》(水利电力部电力规划设计院SDGJ2—85)中提出.高压,超高压,亚临界汽包和直流锅炉应选用一级除盐加混合离子交换系统.一般情况下,一级除盐设备阴,阳离子交换器标准设计和定型产品为无顶压逆流再生(参见图1).虽然逆流再生离子交换设备具有对进水含盐量和离子组成适应范围广,出水水质好, 再生剂比耗低的优点,但从理论分析及实践经验证明,其中排装置亦存在不合理性,因此,有必要对逆流再生离子交换设备中排装置进行研究,改造.1逆流再生离子交换设备中排装置存在的问题分析逆流再生离子交换设备再生时,再生液由下向上流动,需要克服中排装置支管(外套两层丝网,孔径分别为0.8～2mm和0.21 o.25mm)的阻力及中排母管与支管的水由于压力,降解,机械磨损及转型膨胀等原因,造成离子交换树脂破碎,细碎的离子交换树脂粉末堵塞中排装置支管而使其阻力上升.另外,由于中排装置母管布于支管上部存在高度差,逆流再生离子交换设备在再生过程中,中排装置易进入空气,形成不了虹吸作用.由于上述原因,逆流再生离子交换设备再生时,中排装置上部的压脂层经常被再生液浸湿,失去了压脂层固定下部床层的作用,由离子交换树脂水力学性能可知,在再生流速下离子交换树脂处于紊乱状态,影响了离子交换树脂的再生效果.逆流再生离子交换设备中排装置支管固定杠与罐体吊耳为活动联接,离子交换设备在运行,再生,特别是大反洗过程中,因中排装置支管固定杠与罐体吊耳的磨擦,易使二者接触处衬胶磨损脱落,造成金属裸露部分的腐蚀及中排装置母管,支管变形,从而影响离子交换设备的再生效果,甚至影响离子交换设备的运行.总之,逆流再生离子交换设备中排装置存一39一I图1无顶压逆流再生离子交换器结构示意图在一定的问题,影响离子交换设备的再生效果, 降低了设备周期过水量及出水水质,增加了再生比耗及再生废液排放量,加重了环境污染.2逆流再生离子交换设备中排装置改造方案.2.1逆流再生离子交换设备中排装置支管固定杠由活动连接改为固定连接,将固定杠(槽钢或角铁)直接焊在罐体上,以防离子交换设备在再生,运行及大反洗时罐体吊耳与40---——中排装置固定杠磨擦,造成衬胶防腐层损坏, 而使设备腐蚀及中排装置变形,影响离子交换设备的再生效果.2.2逆流再生离子交换设备的中排装置由母管在上,支管在下,改为支管在上,母管在下,以防离子交换设备在再生过程中压脂层处于浸泡状态,使树脂乱层而影响离子交换设备的再生效果.2.3离子交换设备中排装置支管改为固定连接时防腐层被损坏部分需进行修复处理.改造后的离子交换设备中排装置见图2.III●l口誊口IIfII,图2改造后的离子交换设备中排装置表1设备规范及再生情况注;此设备原为逆流再生软化器,后改为逆流再生除盐设备,所以阴,阳离子交换树脂装填量不匹配.表2阳离子交换设备人口水质全分析数据3逆流再生离子交换设备周期过水量理论计算3.1离子交换设备规范及再生情况(见表1)3.2阳离子交换设备人口水质全分析数据(见表2).3.3计算3.3.1常规情况下阳离子交换设备周期过水量计算影响阳离子交换设备周期过水量的主要因素有再生剂用量,进水中硬度与阳离子总浓度比值,钙硬与总硬度比值,树脂层高等.根据阳离子交换设备规范,再生情况及入口水质可计算出其周期过水量为720t.(计算过程略)3.3.2常规情况下阴离子交换设备周期过水量计算影响阴离子交换设备周期过水量的主要因素有再生剂用量,纯度,再生剂温度,进水水质,水温,运行流速,树脂层高等.根据阴离子交换设备规范,再生情况,入口水质可计算出其周期过水量为473t.(计算过程略)4实际周期过水量及出水水质统计表3逆流再生离子交换设备实际周期过水量及出水水质统计t周期序号123456平均周期过水量492565488650475546536注:逆流再生离子交换设备出水水质电导率均在0.4～1.ot~S/cm范围内.通过计算,统计,逆流再生离子交换设备实际运行周期过水量比常规情况下的计算周期过水量多63t.5中排装置改造前后经济效益比较5.1常规情况下计算周期过水量酸,碱耗计算一一再生用酸量X3OoA酸耗一丽面=54.3(gHCL?mol)碱耗一丽=83.9(gNaOH?tool一)5.2实际统计周期过水量酸,碱耗计算一一再生用酸量X30酸耗一丽面面=47.9(gHCl?mol一)碱耗一丽一74.0(gNaOH?mol一)5.3经济效益比较若按5套一级除盐设备.一年再生次数为1,320计算,则每年节约:3O工业盐酸一(54.3—47.9)X1320X6.28×800/(1000X1000X30)一141.5(t)4O工业液碱=(83.9—74.O)X1320X6.28×3oo/(1000X1000X40)一61.5(t)无顶压逆流再生离子交换设备中排装置改造后,每年可减少再生次数155次,可节约一级除盐再生水量为Q,则:Q一155X40=6200(t)(下转第45页)一4】一3.3-I-三陵电厂3号机给水泵系统故障分析2019年9～l1月间,十三陵电厂3号机误掉闸达5次,问题发生在给水泵低压控制回路上,查找故障并更换继电器后,仍未解决问题.而当时华北电网全部调峰任务均由十三陵电厂完成,恰逢1,2号机大修,3号机又经常跳闸,导致仅由4号机一台2O万kW机组完成任务,这样迫使大港电厂油机启动,参与调峰任务,耗资很大.因此,尽快恢复十三陵3号机正常运行,显得极为迫切.分析故障现象,机组启停及换向操作过程中,未发生掉闸情况,而常常发生在白天发电和夜间抽水的过程当中,有时故障后,发现继电器触头灼伤或粘连,每次情况又各不一样.首先采取一些措施;控制回路绝缘检查,保护之间相互配合定值检查,设备灰尘清除, 更换部分继电器等,但故障隐患仍未排除.接入WGJ型记录仪,由于给水泵控制回路为交流380V电压,无法直接接在记录仪光隔回路上,因此采取继电器分接点法,在线记录运行工况.之后,相继记录了许多次动作或抖动数据,配合给水泵半压转全压控制回路中各继电器和开关的先后动作原理,分析检查误动作原因.最后一次,给水泵跳闸,备用泵自动投入,常规设备无任何记录,导致运行值班人员第二天才发现,而微机记录仪则存有故障记录,从而发现其中一个继电器绝缘质量有问题,频繁动作,更换以后,问题彻底解决.WGJ型记录仪再一次发挥了作用.4结论十三陵电厂多为国外进口设备,仍有一些继电器信号未接入监视设备,但是这些不太重要的被忽视的信号却往往引起发电机掉闸,而且常常是由于干扰,虚焊,锈蚀等原因引起的信号抖动,这样给电厂故障查找带来更大的困难.另外,有些电厂经常发生不明原因掉闸,即使小修检查,传动试验也无法排除故障,无法区分哪一部分设备先误动作,WGJ型微机记录仪正好满足了这些实际需要,在电厂故障查找工作中发挥了很大作用.(收穑日期l2019—0Z一27)(上接第41页)式中8OO——阳离子交换树脂工作交换容量,mol/m.;300——阴离子交换树脂工作交换容量,mol/m.;6.28——阴(阳)离子交换树脂装载体积,ml4O——每次再生平均自用水量,t.每年共节约费用为:141.5×412"t-61.5×1560+6200X20= 278238(元)式中412——30工业盐酸单价,元/tI156O——4O工业碱单价,元/tI20——一级除盐水单价,元/t.6结论通过逆流再生离子交换设备中排装置改造,取得了良好的经济效益和社会效益; (1)提高了逆流再生离子交换设备运行的安全可靠性,延长了设备检修周期,提高了设备利用率.(2)提高了逆流再生离子交换设备的再生效果,提高了设备周期过水量,改善了出水水质,节约了酸碱再生用量,减少了废液排放及环境污染;减轻了工人劳动强度,延长了离子交换设备的使用寿命.(收稿日期l2019.02—16)一45—。

GN型无顶压逆流再生钠离子交换器使用维护说明书（设备安装使用前，请详细阅读本使用说明书）湖南鸿昌热能设备有限公司离子交换器用途锅炉用水及各类换热器补充水的软化、以及空调系统循环冷却水的软化处理、高硬度饮用水的软化、生活热水原水的软化、生活直饮水装置的预处理等。

无顶压逆流再生钠离子交换器概述无顶压逆流再生钠离子交换器将原来固定床顺流再生工艺改为逆流再生，按无顶压再生进行设计，省略了气顶的气源。

经钠离子交换器处理后水中总硬度降低至≦0.03mmol/L以下，在处理生水总硬度较高的水，或要求出水硬度较低时，可采用二级串联软化的方法。

无顶压逆流再生钠离子交换器工作原理在钠离子交换器内装有一定高度的钠离子交换树脂作为交换剂,生水自上而下地通过交换剂层，交换剂上的钠离子置换了生水中的钙、镁离子、使水得到了软化。

Ca2++2NaR → CaR+2Na+ Mg2++2NaR → MgR+2Na+交换剂上的钠离子逐渐被钙、镁离子所取代，当使用一段时间以后置换能力逐渐降低，就会泄漏出钙、镁离子,在出水的硬度达到所规定的数值时，即停止运行,进行再生。

再生时将5～8% 的盐水由下向上地通过交换剂层。

盐液中的钠离子又置换出交换剂上的钙、镁离子，使交换剂得到再生，恢复其交换能力。

反应如下：CaR+2Na+→ Ca2++2NaR MgR+2Na+→ Mg2++2NaR无顶压逆流再生钠离子交换器结构简述1. 上部进水装置：在设备的上部设有进水装置，能使水均匀的分布在交换剂层上。

2. 中间布水装置：中排装置设置在离子交换树脂层和压脂层的分界面上，用于排泄再生盐废液和进小反洗水，型式为：支管母管式，管上开小孔布液，管外包40目60目尼龙网各一层，材质均为SS304L不锈钢。

3. 下部出水装置：交换器内的配水和集水装置，保证整个树脂层水流均匀，采用S304L不锈钢多孔管进行加强，水帽材质为ABS，缝隙宽度为0.25mm。

砂垫层配比按要求装填,另外在交换器最大反洗膨胀高度处各设视镜一个,用以观察体内工况,考虑到树脂的水力装卸，筒体上部设树脂输入口，在筒体下部近多孔板处设树脂卸出口。

无顶压逆流再生离子交换器中排装置的改进摘要：在我国，电力工业的不断发展，火力发电机组的单机容量不断提高，机组补给水处理方式、水处理系统及设备也不断改进。

本文探讨其中一种离子交换除盐水处理设备——无顶压逆流再生离子交换器中排装置结构的改进。

关键词：离子交换器逆流再生中排装置改进Abstract: in our country, the development of the electric power industry, thermal power units of single machine capacity continues to improve, supply water treatment units, water treatment system and way equipment also improving. This paper discusses one of the ion exchange except the salt water treatment equipment-no top upstream pressure renewable ion exchanger ranked the improvement of the device structure.Keywords: ion exchanger counter-current regeneration ranked device improvement前言随着电力工业的发展，火力发电机组的单机容量不断提高，对锅炉补给水的水质要求和水处理系统设备的运行性能要求也越来越高。

目前在我国应用的水的除盐工艺方法，有化学除盐（即离子交换除盐水处理）、膜分离技术（作为锅炉补给水处理的预除盐）和蒸馏法除盐水处理等。

离子交换除盐水处理可使水的含盐量达到几乎不含离子的程度，既可以作为深度除盐，也可以作为部分化学除盐的方法。

离子交换水处理技术的先进性、安全可靠性及其经济性和确保水质的优良，是与离子交换水处理系统设备的结构、运行、管理等的合理性与先进性密切相关的。

逆流再生阴阳离子交换器说明书-CAL-FENGHAI.-(YICAI)-Company One1逆流再生（阴/阳）离子交换器使用说明书南京南自科林系统工程有限公司地址：南京浦口高新区星火路8号一、工艺原理：逆流再生离子交换器（分阳床、阴床、钠床亦称软化器）为无顶压逆流再生固定床，用于软化水、除盐水的制备；在制水工艺上采用逆流制水。

当离子交换器出水再生工艺采用无顶压逆流再生，具有操作简单、外部管系简单、不需要任何顶压设施，投资省的优点。

再生时，稀释好的再生剂由下向上逆向流经树脂层，将从下到上依再生不同层态的树脂，这种方式可以使树脂层获得较好的再生效果，再生剂可以得到较高的利用率，其次，具有废液排放量少,自用水率低等优点。

二、技术参数：1.进水浊度： < 1-2 NTU2.出水水质强酸阳床：钠泄漏不大于100ug/l，一般在20-30ug/l强碱阴床：SiO2泄漏不大于100ug/l，一般在20-50ug/l,出水电导率< 2us/cm。

3.工作压力: <4.工作温度: 5-45℃5.运行流速: 20-30m/h6.水反洗强度: 阳树脂10-15m/h 阴树脂8-10m/h7.再生流速: 5m/h8.再生液浓度: 1-3%9.设备直径： DN125010.填料高度: 阳床1300mm（压脂层200mm）11.阴床2500mm（压脂层200mm）三、结构形式：设备本体是带上下椭圆封头的圆柱形钢结构，内壁衬耐酸耐碱硬橡胶防腐；进水装置为母支管T形绕丝式，中间排水装置为母支管T形绕丝式。

下部为多孔板+水帽集水装置。

设备的本体外部装配有各种控制阀门并留有各种仪表接口，便于用户现场装接或实现水站正常运行。

四. 设备的安装1）安装前检查土建基础是否按设计要求施工。

2）设备按设计图纸进行就位，调整支腿垫铁并检查进出口法兰的水平度和垂直度。

3）将设备和基础预埋铁板焊接固定，固定后再次校验进出口法兰的水平度和垂直度。

无顶压逆流离子交换设备1. 介绍无顶压逆流离子交换设备是一种用于处理水质的高效水处理设备。

它采用逆流冲洗、无顶压注水等技术，通过离子交换剂的作用，能够有效去除水中的有害物质，改善水质，满足各种用水要求。

2. 工作原理无顶压逆流离子交换设备主要由离子交换柱、进水口、排水口、注水口、冲洗口等组成。

其工作原理如下：- 进水口：将待处理的水通过进水口输入设备。

- 离子交换柱：设备内设有离子交换柱，柱内填充有离子交换剂。

当水经过离子交换柱时，离子交换剂能够吸附水中的有害物质，并释放出对水质有益的离子或物质。

- 注水口：无顶压注水技术将水逆流注入设备，以保证水在离子交换柱内的均匀分布。

- 逆流冲洗：在设备工作一段时间后，离子交换柱内会累积一定的污物，需要进行逆流冲洗以清理离子交换柱。

3. 优点无顶压逆流离子交换设备具有以下优点：- 高效去除有害物质：离子交换剂能够吸附多种有害物质，如重金属离子、有机污染物等。

- 水质改善效果好：通过释放对水质有益的离子或物质，有效改善水质，提高水的适用性。

- 设备结构简单：设备结构简单紧凑，易于安装和维护。

- 经济实用：采用无顶压注水技术，既降低了设备运行成本，又提高了设备运行效率。

4. 应用领域无顶压逆流离子交换设备广泛应用于各个领域，包括但不限于以下方面：- 工业用水：适用于工业废水处理，可去除工业污染物，达到排放标准。

- 饮用水净化：能够去除水中的重金属、有机污染物等有害物质，确保饮用水安全。

- 农业灌溉：通过去除水中的盐分、微量元素等对农作物的有害物质，提高灌溉水质，改善农作物生长环境。

- 游泳池水处理：去除游泳池水中的污染物，保持水的清洁、透明度和卫生程度。

5. 结论无顶压逆流离子交换设备是一种高效的水处理设备，具有去除有害物质、改善水质的优点。

它广泛应用于工业、饮用水、农业灌溉等领域，为人们提供安全、干净的用水环境。

相信随着科技的不断进步，无顶压逆流离子交换设备在未来的发展中将发挥更为重要的作用。

逆流再生阴阳离子交换器说明书————————————————————————————————作者：————————————————————————————————日期：ﻩ逆流再生(阴／阳）离子交换器使用说明书南京南自科林系统工程有限公司地址：南京浦口高新区星火路8号一、工艺原理:逆流再生离子交换器（分阳床、阴床、钠床亦称软化器）为无顶压逆流再生固定床,用于软化水、除盐水的制备;在制水工艺上采用逆流制水。

当离子交换器出水再生工艺采用无顶压逆流再生,具有操作简单、外部管系简单、不需要任何顶压设施,投资省的优点。

再生时，稀释好的再生剂由下向上逆向流经树脂层,将从下到上依再生不同层态的树脂，这种方式可以使树脂层获得较好的再生效果,再生剂可以得到较高的利用率，其次,具有废液排放量少，自用水率低等优点。

二、技术参数:1.进水浊度: < 1-2 ＮTU2.出水水质强酸阳床：钠泄漏不大于１00ｕg/l，一般在2０－３0ug／ｌ强碱阴床:ＳiO2泄漏不大于1００ｕｇ/ｌ，一般在20－50ｕg/ｌ,出水电导率< ２ｕｓ/ｃm。

3.工作压力: < 0．6MPa4.工作温度: 5－45℃5.运行流速: 20－30ｍ/h6.水反洗强度：阳树脂１0-15m/h阴树脂８-1０m/h7.再生流速: 5m／h8.再生液浓度: 1-3%9.设备直径：DＮ125010.填料高度: 阳床１300mm(压脂层２00mm）11.阴床25０0ｍm(压脂层20０mm）三、结构形式：设备本体是带上下椭圆封头的圆柱形钢结构，内壁衬耐酸耐碱硬橡胶防腐；进水装置为母支管T形绕丝式,中间排水装置为母支管T形绕丝式。

下部为多孔板＋水帽集水装置。

设备的本体外部装配有各种控制阀门并留有各种仪表接口，便于用户现场装接或实现水站正常运行。

四. 设备的安装1）安装前检查土建基础是否按设计要求施工。

2）设备按设计图纸进行就位,调整支腿垫铁并检查进出口法兰的水平度和垂直度。

一. 用途无顶压逆流再生钠离子交换器主要用于锅炉、热电站、制药、纺织、化工、轻工、电子等工业的硬水软化，去离子水制备的场合。

系统简单，操作方便，且具有逆流再生的一切优点，并省去了顶压系统，简化了操作，节省了投资及运行费用。

因此是目前除盐处理中最先进的设备。

柱内装入不同的树脂可成为强型床、弱型床、双层床等。

以组成经济合理的除盐工艺，获得最佳技术经济效果。

二. 技术参数规格产水量工作温度树脂层高设备净重（ mm）(m3/h)( ℃ )(mm)(Kg)￠ 8001418001034￠ 10001600144220001543￠ 12001600193520002092￠ 1500441600243120002626￠ 16001600246620002674￠ 1800160032102000349716004052￠ 20004～ 402000440225004841￠ 220095160042972000465316006156￠25002000667225007312160010374￠3200201200011091250012012三.使用说明1.钠离子交换器投运前的准备（1）对钠离子交换器及附属设备进行全面检查；（2）盐池有足够的盐，再生系统完整好用；（3）压力表，流量表等完整好用；（4）床内树脂高度适宜（在中监视镜 1/2 处），发现明显减少，应查明原因。

2.在投入运行前应进行正洗：开启钠离子交换床入口门、空气门（空气门出水后关闭）、用水自上而下对排水门进行正洗。

正洗流速为10～15m/h，正洗至钠离子交换床出水硬度﹤L 后，关闭正洗排水门，开启钠离子交换床出口水门，投入运行。

3.运行失效以后应进行钠离子再生，再生过程为：(1)小反洗将反洗水从中间排水管引进，从交换床上部排出，对中间排水管上面的压实层进行反洗，以冲去运行时积聚在表面层和中排装置上的污物。

小反洗时，冲洗流速要适宜：既能使压实层要能充分松动，要满出力运行，并按顺序投入备用又不至将正常的树脂颗粒冲走。

逆流再生离子交换器Countercurrent regeneration of ionexchanger使用说明书Operating Instruction一、工艺原理Technical principle逆流再生离子交换器(分阳床、阴床、钠床亦称软化器)为无顶压逆流再生固定床，用于软化水、除盐水的制备；在制水工艺上采用逆流制水。

Countercurrent regeneration of ion exchanger (Inclouding cation exchanger, anion exchanger, sodium ion exchanger is also called sodium softener) for no roof pressure countercurrent regeneration fixed bed, used to soften water, in addition to the preparation of brine; On the water making process by water flow system.当离子交换器出水再生工艺采用无顶压逆流再生，具有操作简单、外部管系简单、不需要任何顶压设施，投资省的优点。

再生时，稀释好的再生剂由下向上逆向流经树脂层，将从下到上依再生不同层态的树脂，这种方式可以使树脂层获得较好的再生效果，再生剂可以得到较高的利用率，其次，具有废液排放量少, 自用水率低等优点。

When ion exchanger regeneration process using no roof pressure water countercurrent regeneration, with easy operation, simple external piping, do not need any jacking facilities, the advantages of saving investment. Regeneration, dilute good regenerant from down to up reverse flowing through the resin layer, the state of different layers from bottom to top in accordance with the regeneration of the resin, this way can make the resin layer to obtain a good effect of regeneration, regeneration agent can get higher efficiency, second, with less waste emissions, the low water use ratio etc.二、技术参数Technical parameters1.进水浊度Influent water turbidity：< 1-2 NTU2.出水水质Effluent turbidity强酸阳床：钠泄漏不大于100ug/l, 一般在20-30ug/lStrong acid cation exchanger:Sodium leakage is not more than 100 ug/l, generally in the 20-30 ug/l.强碱阴床：SiO/泄漏不大于100ug/l，一般^0-50ug/l,出水电导率< 10us/cm。

无顶压逆流再生钠离子交换器项目投资方案一、概论（一）项目名称无顶压逆流再生钠离子交换器项目（二）项目建设单位xxx有限公司（三）项目咨询机构泓域咨询（四）法定代表人薛xx（五）公司简介经过10余年的发展，公司拥有雄厚的技术实力，完善的加工制造手段，丰富的生产经营管理经验和可靠的产品质量保证体系，综合实力进一步增强。

公司将继续提升供应链构建与管理、新技术新工艺新材料应用研发。

集团成立至今，始终坚持以人为本、质量第一、自主创新、持续改进，以技术领先求发展的方针。

公司坚持“以人为本，无为而治”的企业管理理念，以“走正道，负责任，心中有别人”的企业文化核心思想为指针，实现新的跨越，创造新的辉煌。

热忱欢迎社会各界人士咨询与合作。

通过持续快速发展，公司经济规模和综合实力不断增长，企业贡献力和影响力大幅提升。

本公司集研发、生产、销售为一体。

公司拥有雄厚的技术力量，先进的生产设备以及完善、科学的管理体系。

面对科技高速发展的二十一世纪，本公司不断创新，勇于开拓，以优质的产品、广泛的营销网络、优良的售后服务赢得了市场。

产品不仅畅销国内，还出口全球几十个国家和地区，深受国内外用户的一致好评。

展望未来，公司将立足先进制造业，加强国内外技术交流合作，不断提升自主研发与生产工艺的核心技术能力，以客户服务、品质树品牌，以品牌推市场；致力成为产业的领跑者及值得信赖的合作伙伴。

公司致力于高新技术产业发展，拥有有效专利和软件著作权50多项，全国质量管理先进企业、全国用户满意企业、国家标准化良好行为AAAA企业，全国工业知识产权运用标杆企业。

公司高度重视技术人才的培养和优秀人才的引进，已形成一支多领域、高水平、稳定性强、实战经验丰富的研发管理团队。

公司团队始终立足自主技术创新，整合公司市场采购部门、营销部门的资源，将供应市场的知识和经验结合到研发过程，及时响应市场和客户的需求，打造公司研发队伍的核心竞争优势。

强有力的人才队伍对公司持续稳健发展具有重大的支持作用。

无顶压逆流再生钠离子交换器概述无顶压逆流再生钠离子交换器将原来固定床顺流再生工艺改为逆流再生，按无顶压再生进行设计，省略了气顶的气源。

经钠离子交换器处理后水中总硬度降低至0.04毫克当量/升以下，在处理生水总硬度较高的水，或要求出水硬度较低时，可采用二级串联软化的方法。

工作原理在钠离子交换器内装有一定高度的钠离子交换树脂作为交换剂。

生水自上而下地通过交换剂层，交换剂上的钠离子置换了生水中的钙、镁离子、使水得到了软化。

Ca2++2NaR → CaR+2Na+Mg2++2N aR → MgR+2Na+交换剂上的钠离子逐渐被钙、镁离子所取代，当使用一段时间以后，就会泄漏出钙、镁离子,在出水的硬度达到所规定的数值时，即停止运行,进行再生。

再生时将5～8% 的盐水由下向上地通过交换剂层。

盐液中的钠离子又置换出交换剂上的钙、镁离子，使交换剂得到再生，恢复其交换能力。

反应如下：CaR+2Na+→ Ca2++2NaRMgR+2Na+→ Mg2++2NaR结构简述1. 进水装置在设备的上部设有进水装置，能使水均匀的分布在交换剂层上。

2. 中排装置：中排装置设置在离子交换树脂层和压脂层的分界面上，用于排泄再生食盐废液和进小反洗水，型式为：DN500桪N600型为双母管式，DN800桪N3200型为支管母管式，管上开小孔布液，管外包覆塑料窗纱及60目尼龙网各一层，材质均为20号钢。

3. 排水装置： DN1200及以下的设备采用多孔板上装设滤水帽，DN1500及以上设备有两种形式，及多孔板上装设滤水帽或用石英砂垫层。

多孔板材质按设备规格不同而异，DN500?00型用硬聚氯乙烯制作,DN800桪N3200型采用钢制多孔板，砂垫层配比按要求装填。

另外,在交换器下部排水帽处、树脂面处及最大反洗膨胀高度处各设视镜一个,用以观察体内工况。

考虑到树脂的水力装卸，筒体上部设树脂输入口，在筒体下部近多孔板处设树脂卸出口。

使用方法1、树脂处理小时后，放掉食盐水，用水冲洗树脂，直至出水不呈黄色为止。
