(完整word版)常用光耦总结

光耦型号1. 简介光耦是一种电气隔离器件，常用于将输入和输出电路隔离开来，以便在电路之间传递信号。

光耦由发光二极管（LED）和光敏晶体管（光电二极管）组成，通过光的传递来实现电气隔离。

在许多应用中，光耦通常被用于隔离高压电路和低压电路，以提高系统的安全性和稳定性。

2. 光耦型号及特性在市场上，有许多不同型号的光耦可供选择。

以下是一些常见的光耦型号及其特性：2.1 PC817•输入电流：5 mA•最大工作电压：80 V•最大耐受电压：6 V•典型电阻值：50-600 ohms•转移比（CTR）：50-600% 2.2 MOC3021•输入电流：10-15 mA•最大工作电压：400 V•最大耐受电压：6 V•典型电阻值：100-600 ohms•转移比（CTR）：100-600% 2.3 TLP521•输入电流：3-16 mA•最大工作电压：80 V•最大耐受电压：5 V•典型电阻值：200-500 ohms•转移比（CTR）：50-600%2.4 PC123•输入电流：10-50 mA•最大工作电压：160 V•最大耐受电压：4 V•典型电阻值：50-1000 ohms•转移比（CTR）：100-200%3. 使用注意事项3.1 电气参数在选择光耦型号时，需要注意光耦的电气参数，如输入电流、最大工作电压和最大耐受电压等。

这些参数直接影响到光耦的使用范围和可靠性。

3.2 环境条件光耦通常需要在一定的环境条件下工作，如温度范围和湿度等。

在使用光耦时，需要确保其工作环境符合其规定的条件，以避免不必要的损坏和故障。

3.3 电路设计在使用光耦时，需要合理设计电路，确保输入和输出电路之间的电气隔离有效。

在设计电路时，需要注意输入和输出电压的匹配，以及输入和输出电流的限制。

4. 应用领域光耦广泛应用于电力电子、通信、工控、医疗设备和家电等领域。

以下是一些常见的应用领域：•继电器驱动•开关电源控制•光耦隔离开关•交流电源控制•电动机控制•电流检测和测量5. 总结光耦是一种常见的电气隔离器件，通过光的传递来实现输入和输出电路之间的隔离。

常用光耦器件一、光耦器件概述光耦器件，也称为光电耦合器件，是一种能够实现光电转换的组件。

它通过光电二极管、发光二极管及隔离器件的组合，能够将输入端的电信号转换为输出端的光信号或将输入端的光信号转换为输出端的电信号。

常用的光耦器件有光耦隔离器、光耦继电器、光耦运算放大器等。

二、光耦隔离器1. 概述光耦隔离器是一种将输入端和输出端通过光电转换进行隔离的器件。

它具有输入端和输出端完全电气隔离的特点，能够有效地隔离输入端和输出端之间的电气信号，避免电气噪声和干扰的影响。

光耦隔离器主要由光电二极管和发光二极管组成，工作原理是输入端的电信号驱动发光二极管发出光信号，然后由光电二极管将光信号转换为输出端的电信号。

2. 组成及工作原理光耦隔离器由光电二极管、发光二极管及电气隔离器件组成。

•光电二极管：将输入端的光信号转换为电信号的组件。

•发光二极管：将输入端的电信号转换为光信号的组件。

•隔离器件：保证输入端和输出端实现电气隔离的组件，如隔离介质，隔离电源等。

工作原理： 1. 输入端的电信号驱动发光二极管发出光信号。

2. 光信号经过隔离器件传输到光电二极管。

3. 光电二极管将光信号转换为电信号，输出到输出端。

3. 应用领域光耦隔离器具有电气隔离、抗干扰能力强等特点，广泛应用于以下领域：1.工业控制：用于隔离工业设备中的高电压和低电压电路，保护低电压电路免受高电压干扰。

2.通信设备：用于隔离通信设备中的输入端和输出端，提高系统的稳定性和可靠性。

3.医疗设备：用于隔离医疗设备中的输入端和输出端，确保患者和操作人员的安全。

4.动力电子：用于隔离控制信号和功率电子设备，提高系统的稳定性和可靠性。

三、光耦继电器1. 概述光耦继电器是一种将输入端的电信号转换为输出端的光信号，实现电气隔离和信号放大的器件。

它可以用于驱动高电压负载，同时具有电气隔离的特点，适用于各种需要信号隔离和放大的应用场景。

2. 组成及工作原理光耦继电器由光电二极管、发光二极管和继电器组成。

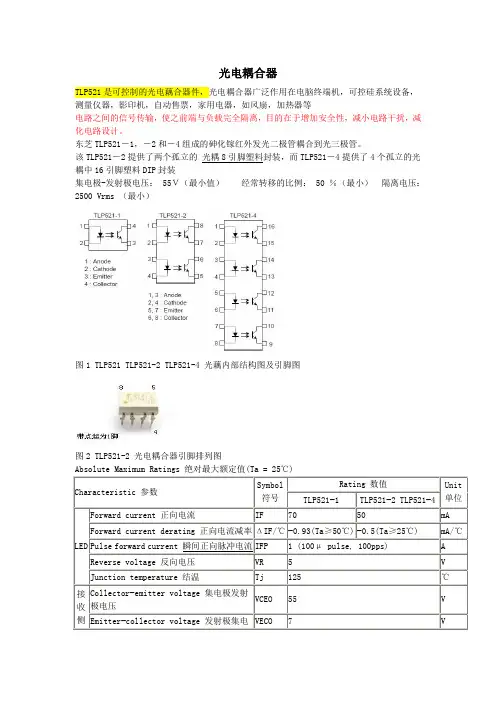

光电耦合器TLP521是可控制的光电藕合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

东芝TLP521－1，－2和－4组成的砷化镓红外发光二极管耦合到光三极管。

该TLP521－2提供了两个孤立的光耦8引脚塑料封装，而TLP521－4提供了4个孤立的光耦中16引脚塑料DIP封装集电极-发射极电压： 55Ｖ（最小值）经常转移的比例： 50 ％（最小）隔离电压：2500 Vrms （最小）图1 TLP521 TLP521-2 TLP521-4 光藕内部结构图及引脚图图2 TLP521-2 光电耦合器引脚排列图Characteristic 参数Symbol符号Rating 数值Unit单位TLP521−1 TLP521−2 TLP521−4LEDForward current 正向电流IF 70 50 mA Forward current derating 正向电流减率ΔIF/℃−0.93(Ta≥50℃)−0.5(Ta≥25℃)mA/℃Pulse forward current 瞬间正向脉冲电流IFP 1 (100μ pulse, 100pps) A Reverse voltage 反向电压VR 5 V Junction temperature 结温Tj 125 ℃接收侧Collector−emitter voltage 集电极发射极电压VCEO 55 V Emitter−collector voltage 发射极集电VECO 7 V注：使用连续负载很重的情况下（如高温/电流/温度/电压和重大变化等），可能会导致本产品的可靠性下降明显甚至损坏。

Recommended Operating Conditions建议操作条件*1: Ex. rank GB: TLP521−1 (GB)(Note): Application type name for certification test, please use standard product type name, i.e.TLP521−1 (GB): TLP521−1, TLP521−2 (GB): TLP521−2Individual Electrical Characteristic 单独的电气特性参数(Ta = 25℃)Coupled Electrical Characteristic 耦合电气特性参数s(Ta = 25℃)Switching Characteristic 开关特性参数(Ta = 25℃)Characteristic 参数Symbol 符号Test Condition 测试条件Min最小Typ典型Max最大Unit单位Rise time 上升时间trVCC=10V IC=2mA RL=100Ω— 2 —μs Fall time下降时间tf — 3 —Turn−on time 开启时间ton — 3 —Turn−off time 关断时间toff — 3 —Turn−on time 开启时间tONRL = 1.9kΩ (Fig.1) VCC = 5V, IF= 16mA— 2 —μs Storage time 存储时间ts —15 —Turn−off time 关断时间tOFF —25 —图3 TLP521-1 封装图图4 TLP521-2 封装图图5 TLP521-4 封装图图6 开关时间测试电路特性曲线图：应用电路：图7 打开或关闭12V直流电动机的TTL控制信号输入电路图74HC04 特性:•缓冲输入•传输延迟(典型值): 6ns at V CC = 5V, C L = 15pF, T A= 25°C•扇出（驱动）能力： (在温度范围内)- 标准输出 . . . . . . . . . . . . . . . 10 LSTTL Loads- 总线驱动 . . . . . . . . . . . . . . . 15 LSTTL Loads •宽工作温度范围 . . . –55°C to 125°C•对称的传输延迟和转换时间•相对于LSTTL逻辑IC，功耗减少很多•HC Types- 工作电压：2V到6V- 高抗扰度: N IL = 30%, N IH= 30% of V CC at V CC = 5V•HCT Types- 工作电压：4.5V到5.5V- 兼容直接输入LSTTL逻辑信号, V IL= 0.8V (Max), V IH = 2V (Min)- 兼容CMOS逻辑输入, I l1μA at V OL, V O该74HC04/74HCT04是高速CMOS器件，低功耗肖特基的TTL(LSTTL)电路。

光耦型号1. 引言光电耦合器（Optocoupler）又称为光电隔离器、光电耦合设备，是一种能将输入信号与输出信号电气隔离的器件。

它通过内部的发射器和接收器之间的光学耦合来传递信号。

光耦型号是光电耦合器的一种重要属性，用于区分不同规格和功能的光电耦合器。

本文将介绍光耦型号的相关知识和常见的光耦型号。

2. 光耦型号的构成光耦型号通常由一系列数字、字母和特殊符号组成，这些组成部分代表了光电耦合器的特定属性。

下面是一些常见的光耦型号组成部分及其含义：•厂商代号：光电耦合器的制造商会在型号中加入一个特定的厂商代号，以标识制造商的身份。

•封装类型：光电耦合器通常采用不同的封装类型，如DIP、SMD等，型号中的字母或数字代表了实际的封装类型。

•功率传输：光电耦合器通常以功率传输的形式将输入信号转换为输出信号，型号中的数字表示单位时间内传输的功率。

•工作温度范围：光电耦合器在不同的工作温度下性能可能有所差异，型号中的字母或数字表示光电耦合器的工作温度范围。

•耐压：光电耦合器通常具有一定的耐压能力，型号中的数字表示光电耦合器的耐压能力。

3. 常见的光耦型号以下是一些常见的光耦型号及其主要特点：•PC817： PC817是一种常用的光电耦合器型号，采用DIP封装，具有高共模传输比和高速开关特性。

它广泛应用于输入隔离、电源控制、信号转换等场景。

•PC123：PC123是另一种常见的光电耦合器型号，也采用DIP封装，具有高共模传输比和低输入电流特性。

它常用于逻辑隔离、模拟隔离、电力控制等领域。

•PC847： PC847是一种具有四个通道的光电耦合器型号，采用SMD 封装。

它具有高电压隔离、高速开关特性，广泛应用于驱动器、嵌入式系统等领域。

4. 如何选择适合的光耦型号选择适合的光耦型号需要根据具体的应用需求和性能要求进行评估。

以下是一些选择光耦型号的要点：1.工作条件：确定光电耦合器需要在什么样的工作条件下运行，包括工作温度范围、耐压能力等。

常用光耦简介及常见型号常用光耦简介及常见型号光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

经查大量资料后，以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比 (CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

常用光耦一、光电耦合器的种类较多,但在家电电路中,常见的只有4种结构:1.第一类,为发光二极管与光电晶体管封装的光电耦合器,结构为双列直插4引脚塑封,内部电路见表一,主要用于开关电源电路中。

2.第二类,为发光二极管与光电晶体管封装的光电耦合器,主要区别引脚结构不同,结构为双列直插6引脚塑封,内部电路见表一,也用于开关电源电路中。

3.第三类,为发光二极管与光电晶体管(附基极端子)封装的光电耦合器,结构为双列直插6引脚塑封,内部电路见表一,主要用于AV转换音频电路中。

4.第四类,为发光二极管与光电二极管加晶体管(附基极端子)封装的光电耦合器,结构为双列直插6引脚塑封,内部电路见表一,主要用于AV转换视频电路中。

PC810PC502 LTV817 TLP521-ON3111PC714 PS208B PS2009BTLP503 TLP508 TLP531TLP551 TLP651 TLP751):1.电阻检测法(见表2)2.加电检测法,在光电耦合器的初级,即第1~3类的①~②脚间或第4类的②~③脚间加上+5V电压,电源电流限制在35mA 左右,可在+5V电源正极串一支150Ω1/2W的限流电阻。

加电用RX1K档测次级正向电阻,即第1类的③~④脚间,即第2~3类的④~⑤脚间,即第4类的⑦~⑧脚间的正向电阻,一般在30Ω~100Ω之间为正常,偏差太大为损坏。

测量上述引脚间的反向电阻为无穷大,如偏小则为漏电或击穿。

三、光电耦合器的代换:本类间所有型号均可直接互换,第1类与第2类可以代换,但需对应其相同引脚功能接入。

第3类可以代换第1~2类,选择功能相同引脚接入即可,无用引脚可不接。

但第1~2类不可以代换第3类。

例:用PC817代换TLP632时,PC817的①②脚对应接入TLP632的①②脚,PC817的③脚对应接入TLP632的④脚,PC817的④脚对应接入TLP632的⑤脚即可。

如用4N35代TLP632时,可直接接入原TLP632的位置,4N35的⑥不用。

常用光耦简介及常见型号及参数Document number：PBGCG-0857-BTDO-0089-PTT1998【转】常用光耦简介及常见型号及参数2010-10-15 21:52转载自最终编辑常用光耦简介及常见型号???? 光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦,常用的线性光耦是PC817A—C系列。

????? 非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

????? 线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

经查大量资料后，以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比 (CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

光耦选型手册光耦简介：光耦合器（opticalcoupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。

它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。

当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

光耦的分类：（1）光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。

常用的4N系列光耦属于非线性光耦。

线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。

常用的线性光耦是PC817A—C系列。

（2）常用的分类还有：按速度分，可分为低速光电耦合器（光敏三极管、光电池等输出型）和高速光电耦合器（光敏二极管带信号处理电路或者光敏集成电路输出型）。

按通道分，可分为单通道，双通道和多通道光电耦合器。

按隔离特性分，可分为普通隔离光电耦合器（一般光学胶灌封低于5000V，空封低于2000V）和高压隔离光电耦合器（可分为10kV，20kV，30kV等）。

按输出形式分，可分为：a、光敏器件输出型，其中包括光敏二极管输出型，光敏三极管输出型，光电池输出型，光可控硅输出型等。

b、NPN三极管输出型，其中包括交流输入型，直流输入型，互补输出型等。

c、达林顿三极管输出型，其中包括交流输入型，直流输入型。

d、逻辑门电路输出型，其中包括门电路输出型，施密特触发输出型，三态门电路输出型等。

e、低导通输出型（输出低电平毫伏数量级）。

f、光开关输出型（导通电阻小于10Ω）。

常用光耦.txt31岩石下的小草教我们坚强，峭壁上的野百合教我们执著，山顶上的松树教我们拼搏风雨，严寒中的腊梅教我们笑迎冰雪。

常用光耦简介及常见型号光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

经查大量资料后，以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL －2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比 (CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

常见光电耦合器
一、光电耦合器的种类较多,但在家电电路中,常见的只有4种结构:
1.第一类,为发光二极管与光电晶体管封装的光电耦合器,结构为双列直插4引脚塑封,内部电路见表一,主要用于开关电源电路中。

2.第二类,为发光二极管与光电晶体管封装的光电耦合器,主要区别引脚结构不同,结构为双列直插6引脚塑封,内部电路见表一,也用于开关电源电路中。

3.第三类,为发光二极管与光电晶体管(附基极端子)封装的光电耦合器,结构为双列直插6引脚塑封,内部电路见表一,主要用于AV转换音频电路中。

4.第四类,为发光二极管与光电二极管加晶体管(附基极端子)封装的光电耦合器,结构为双列直插6引脚塑封,内部电路见表一,主要用于AV转换视频电路中。

表1。

光耦常见的几种连接方式及其工作原理在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。

但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。

而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。

本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。

1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。

这里以TLP521为例，介绍这类光耦的特性。

TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。

副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。

作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。

此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

通常选择TL431结合TLP521进行反馈。

这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。

常见的光耦反馈第1种接法，如图1所示。

图中，Vo为输出电压，Vd为芯片的供电电压。

com信号接芯片的误差放大器输出脚，或者把PWM 芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。

注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。

图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚) 电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。

型号-引脚功能说明脚位内部结构电路图AQY210 4引脚位,单组AQY214 4引脚位,单组AQY210S 4引脚位,单组AQY214Sx 4引脚位,单组AQV210 6引脚位,单组器件AQV212 6引脚位,单组器件AQV215 6引脚位,单组器件AQV217 6引脚位,单组器件AQV214 6引脚位,单组器件AQV216 6引脚位,单组器件AQV414 6引脚位,单组器件HCPL2530 高速光耦8引脚位Array HCPL2531 高速光耦8引脚位HCPL4502 高速光耦8引脚位HCPL2503 高速光耦HCPL2533 高速光耦8引脚位HCPL2601 高速光耦8引脚位HCPL2611 高速光耦8引脚位8引脚位HCPL2630 高速光耦8引脚位HCPL2631 高速光耦8引脚位HCPL2730 高速光耦8引脚位HCPL2731 高速光耦8引脚位K1010 三极管输出4N25 三极管输出6引脚位,单组器件4N26 三极管输出6引脚位,单组器件4N27 三极管输出6引脚位,单组器件4N28 三极管输出6引脚位,单组器件4N29 达林顿管输出6引脚位,单组器件4N30 达林顿管输出6引脚位,单组器件4N31 达林顿管输出6引脚位,单组器件4N32 达林顿管输出6引脚位,单组器件4N33 达林顿管输出6引脚位,单组器件4N35 三极管输出6引脚位,单组器件4N36 三极管输出6引脚位,单组器件4N37 三极管输出6引脚位,单组器件4N38 三极管输出6引脚位,单组器件4N38A 三极管输出6引脚位,单组器件4N39 单向晶闸管输出6引脚位,单组器件4N40 单向晶闸管输出6引脚位,单组器件6N135 高速光耦，高速光耦6N136 高速光耦6N137 逻辑高速输出TTL兼容6N138 高增益高速光耦6N139 高增益高速光耦CNX62A 三极管输出6引脚位,单组器件CNX72A 三极管输出6引脚位,单组器件CNX82A 三极管输出6引脚位,单组器件CNX83A 三极管输出6引脚位,单组器件CNY17-1 三极管输出6引脚位,单组器件CNY17-2 三极管输出6引脚位,单组器件CNY17-3 三极管输出6引脚位,单组器件CNY17-4 三极管输出6引脚位,单组器件CNY17-5 三极管输出6引脚位,单组器件CNY17F-1 三极管输出6引脚位,单组器件CNY17F-2 三极管输出6引脚位,单组器件CNY17F-3 三极管输出6引脚位,单组器件CNY17F-4 三极管输出6引脚位,单组器件6 CNY30 单向晶闸管输出CNY34 单向晶闸管输出CNY35 交流输入型光耦三极管输出6引脚位,单组器件CNY75A 三极管输出6引脚位,单组器件CNY75B 三极管输出6引脚位,单组器件CNY75C 三极管输出6引脚位,单组器件CQY80 三极管输出6引脚位,单组器件H11A1 三极管输出6引脚位,单组器件H11A2 三极管输出6引脚位,单组器件H11A3 三极管输出6引脚位,单组器件H11A4 三极管输出6引脚位,单组器件H11A5 三极管输出6引脚位,单组器件H11AA1 交流输入型光耦三极管输6引脚位,单组器件出H11AA2 交流输入型光耦三极管输6引脚位,单组器件出H11AA3 交流输入型光耦三极管输6引脚位,单组器件出H11AA4 交流输入型光耦三极管输6引脚位,单组器件出H11AV1 三极管输出6引脚位,单组器件H11AV2 三极管输出6引脚位,单组器件H11AV3 三极管输出6引脚位,单组器件H11B1 达林顿管输出6引脚位,单组器件H11B2 达林顿管输出6引脚位,单组器件H11B3 达林顿管输出6引脚位,单组器件H11C1 单向晶闸管输出6引脚位,单组器件Array H11C2 单向晶闸管输出6引脚位,单组器件H11C3 单向晶闸管输出6引脚位,单组器件H11C4 单向晶闸管输出6引脚位,单组器件H11C5 单向晶闸管输出6引脚位,单组器件H11C6 单向晶闸管输出6引脚位,单组器件H11D1 高耐压三极管输出6引脚位,单组器件H11D2 高耐压三极管输出6引脚位,单组器件H11D3 高耐压三极管输出6引脚位,单组器件H11D4 高耐压三极管输出6引脚位,单组器件H11F1 场效应管对称输出6引脚位,单组器件H11F2 场效应管对称输出6引脚位,单组器件H11F3 场效应管对称输出6引脚位,单组器件H11G2 达林顿管输出6引脚位,单组器件H11G3 达林顿管输出6引脚位,单组器件H11J1 双向可控硅非过零型光藕6引脚位,单组器件H11J2 双向可控硅非过零型光藕6引脚位,单组器件H11J3 双向可控硅非过零型光藕6引脚位,单组器件H11J4 双向可控硅非过零型光藕6引脚位,单组器件H11J5 双向可控硅非过零型光藕6引脚位,单组器件H11L1 施密特触发器输出H11L2 施密特触发器输出H11L3 施密特触发器输出H11L4 施密特触发器输出H24A1 三极管输出型光电藕合器件4引脚位,单组H24A2 三极管输出型光电藕合器件4引脚位,单组H24A3 三极管输出型光电藕合器件4引脚位,单组H24A4 三极管输出型光电藕合器件4引脚位,单组光藕型号引脚内部结构图IL1 三极管输出6引脚位,单组器件Array IL2 三极管输出6引脚位,单组器件IL5 三极管输出型6引脚位,单组器件IL74 三极管输出型6引脚位,单组器件ILD1 三极管输出8引脚位ILD2 三极管输出8引脚位ILD5 三极管输出8引脚位ILD74 三极管输出6，8，16引脚位,4组器件ILQ1 三极管输出16引脚位,4组器件ILQ2 三极管输出16引脚位,4组器件ILQ5 三极管输出16引脚位,4组器件ILQ74 三极管输出6引脚位,单组器件IS201 三极管输出型6引脚位,单组器件IS202 三极管输出型6引脚位,单组器件IS203 三极管输出型6引脚位,单组器件IS204 三极管输出型6引脚位,单组器件IS205 三极管输出6引脚位,单组器件IS205-1 三极管输出型光电藕合器件6引脚位,单组器件IS205-2 三极管输出型光电藕合器件6引脚位,单组器件IS206 三极管输出IS357 三极管输出IS4N45 高压达林顿管输出光电藕合器件IS4N46 高压达林顿管输出光电藕合器件IS6003 双向可控硅非过零型光藕6引脚位,单组器件IS6005 双向可控硅非过零型光藕6引脚位,单组器件IS6010 双向可控硅非过零型光藕6引脚位,单组器件IS6015 双向可控硅非过零型光藕6引脚位,单组器件IS6030 双向可控硅非过零型光藕6引脚位,单组器件IS604 交流信号输入三极管输出6引脚位,单组器件IS6051IS607 双向可控硅非过零型光藕6引脚位,单组器件IS608 双向可控硅非过零型光藕6引脚位,单组器件IS609 施密特触发器输出IS610 场效应管对称输出6引脚位,单组器件IS611 场效应管对称输出6引脚位,单组器件IS7000 高压达林顿管输出光偶4引脚位,单组ISD201 三极管输出Array ISD202 三极管输出8引脚位ISD203 三极管输出ISD204 三极管输出ISD5 三极管输出8引脚位ISD74 三极管输出光偶8引脚位ISP321-1 三极管输出形式4引脚位,单组ISP321-2 三极管输出8引脚位ISP321-4 三极管输出16引脚位,4组器件ISP521-1 三极管输出形式4引脚位,单组ISP521-2 三极管输出8引脚位ISP521-4 三极管输出16引脚位,4组器件ISP620-1 交流信号输入三极管输出4引脚位,单组ISP620-2 交流信号输入三极管输出8引脚位ISP620-4 交流输入型光耦三极管输16引脚位,4组器件出ISP621-1 三极管输出形式4引脚位,单组ISP621-2 三极管输出8引脚位ISP621-4 三极管输出16引脚位,4组器件ISP624-1 三极管输出形式4引脚位,单组ISP624-2 三极管输出8引脚位ISP624-4 三极管输出16引脚位,4组器件ISP814 交流信号输入三极管输出4引脚位,单组ISP814-1 交流信号输入三极管输出4引脚位,单组ISP814-2 交流信号输入三极管输出4引脚位,单组ISP815 达林顿管输出4引脚位,单组ISP815-1 达林顿管输出4引脚位,单组ISP815-2 达林顿管输出4引脚位,单组ISP815-3 达林顿管输出4引脚位,单组ISP817 三极管输出形式4引脚位,单组ISP817-1 三极管输出4引脚位,单组ISP817-2 三极管输出 4 Pin4 Pin ISP817-3 三极管输出4引脚位,单组ISP824 交流信号输入三极管输出8引脚位ISP824-1 交流信号输入三极管输出8引脚位ISP824-2 交流信号输入三极管输出8引脚位ISP824-3 交流信号输入三极管输出8引脚位ISP825 达林顿管输出8引脚位Array ISP825-1 达林顿管输出8引脚位ISP825-2 达林顿管输出8引脚位ISP825-3 达林顿管输出8引脚位ISP827 三极管输出8引脚位ISP827-1 三极管输出光电藕合器件8引脚位ISP844 交流输入型光耦三极管输出16引脚位,4组器件ISP845 达林顿管输出16引脚位,4组器件ISP847 三极管输出16引脚位,4组器件ISPD60 达林顿管输出6引脚位,单组器件ISPD61 达林顿管输出6引脚位,单组器件ISPD62 达林顿管输出6引脚位,单组器件ISPD63 达林顿管输出6引脚位,单组器件ISPD64 达林顿管输出6引脚位,单组器件ISPD65 达林顿管输出6引脚位,单组器件ISQ1 三极管输出6引脚位,单组器件ISQ201 三极管输出16引脚位,4组器件ISQ202 三极管输出16引脚位,4组器件ISQ203 三极管输出16引脚位,4组器件ISQ204 三极管输出16引脚位,4组器件ISQ5 三极管输出16引脚位,4组器件ISQ74 三极管输出16引脚位,4组器件MCA2230 达林顿管输出6引脚位,单组器件MCA2231 达林顿管输出6引脚位,单组器件MCA2255 达林顿管输出6引脚位,单组器件MCA230 达林顿管输出6引脚位,单组器件MCA231 达林顿管输出6引脚位,单组器件MCA255 达林顿管输出6引脚位,单组器件MCS2400 单向晶闸管输出 6引脚位,单组器件MCT2 三极管输出型 6引脚位,单组器件MCT210 三极管输出型 6引脚位,单组器件MCT2200 三极管输出型 6引脚位,单组器件MCT2201 三极管输出型 6引脚位,单组器件MCT2202 三极管输出型 6引脚位,单组器件MCT270 三极管输出型 6引脚位,单组器件MCT271 三极管输出型 6引脚位,单组器件MCT272 三极管输出型 6引脚位,单组器件MCT273 三极管输出型 6引脚位,单组器件MCT274 三极管输出型 6引脚位,单组器件MCT275 三极管输出型 6引脚位,单组器件MCT276 三极管输出型 6引脚位,单组器件MCT277 三极管输出型 6引脚位,单组器件MCT2E 三极管输出型 6引脚位,单组器件MCT6 三极管输出8引脚位MCT6 三极管输出8引脚位MCT61 三极管输出光电藕合器件8引脚位MCT62 三极管输出8引脚位MCT66 三极管输出8引脚位MOC3009 双向可控硅非过零型光藕6引脚位,单组器件MOC3010 双向可控硅非过零型光藕6引脚位,单组器件MOC3011 双向可控硅非过零型光藕6引脚位,单组器件MOC3012 双向可控硅非过零型光藕6引脚位,单组器件MOC3020 双向可控硅非过零型光藕6引脚位,单组器件MOC3021 双向可控硅非过零型光藕6引脚位,单组器件MOC3022 双向可控硅非过零型光藕6引脚位,单组器件MOC3023 双向可控硅非过零型光藕6引脚位,单组器件MOC3030(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3031(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3032(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3033(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3040 双向晶闸管过零检测输出6引脚位,单组器件MOC3041(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3042(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3043(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3060 双向晶闸管过零检测输出6引脚位,单组器件MOC3061 双向晶闸管过零检测输出6引脚位,单组器件MOC3062 双向晶闸管过零检测输出6引脚位,单组器件MOC3063 双向晶闸管过零检测输出6引脚位,单组器件MOC3081 双向晶闸管过零检测输出6引脚位,单组器件MOC3082 双向晶闸管过零检测输出6引脚位,单组器件MOC3083 双向晶闸管过零检测输出6引脚位,单组器件MOC5007 施密特触发器输出ArrayMOC5008 施密特触发器输出MOC5009 施密特触发器输出MOC8020 达林顿管输出6引脚位,单组器件MOC8021 达林顿管输出6引脚位,单组器件MOC8030 达林顿管输出6引脚位,单组器件MOC8050 达林顿管输出6引脚位,单组器件MOC8080 达林顿管输出6引脚位,单组器件MOC8100 三极管输出型6引脚位,单组器件MOC8101 三极管输出6引脚位,单组器件MOC8102 三极管输出6引脚位,单组器件MOC8103 三极管输出6引脚位,单组器件MOC8104 三极管输出6引脚位,单组器件MOC8105 三极管输出6引脚位,单组器件MOC8106 三极管输出6引脚位,单组器件MOC8107 三极管输出6引脚位,单组器件MOC8108 三极管输出6引脚位,单组器件MOC8111 三极管输出6引脚位,单组器件MOC8112 三极管输出6引脚位,单组器件MOC8113 三极管输出6引脚位,单组器件PS2501-1 三极管输出形式4引脚位,单组PS2501-2 三极管输出8引脚位PS2501-4 三极管输出16引脚位,4组器件PS2502-1 达林顿管输出4引脚位,单组PS2502-2 达林顿管输出8引脚位PS2502-4 达林顿管输出16引脚位,4组器件PS2505-1 交流信号输入三极管输出4引脚位,单组PS2505-2 交流信号输入三极管输出8引脚位PS2505-4 交流输入型光耦三极管输出16引脚位,4组器件SFH600-0 三极管输出型6引脚位,单组器件SFH600-1 三极管输出型6引脚位,单组器件SFH600-2 三极管输出型6引脚位,单组器件SFH600-3 三极管输出型6引脚位,单组器件SFH600-4 三极管输出型6引脚位,单组器件SFH601-1 三极管输出型6引脚位,单组器件SFH601-2 三极管输出型6引脚位,单组器件SFH601-3 三极管输出型6引脚位,单组器件SFH601-4 三极管输出型6引脚位,单组器件SFH601-5 三极管输出型6引脚位,单组器件SFH609-1 三极管输出型6引脚位,单组器件SFH609-2 三极管输出型6引脚位,单组器件SFH609-3 三极管输出型6引脚位,单组器件SFH610-2 三极管输出形式4引脚位,单组SFH610-3 三极管输出形式4引脚位,单组SFH610-4 三极管输出形式4引脚位,单组SFH615A-1 三极管输出形式4引脚位,单组SFH615A-2 三极管输出形式4引脚位,单组SFH615A-3 三极管输出形式4引脚位,单组SFH615A-4 三极管输出形式4引脚位,单组SFH617A-1 三极管输出形式4引脚位,单组SFH617A-2 三极管输出形式4引脚位,单组SFH617A-3 三极管输出形式4引脚位,单组SFH617A-4 三极管输出形式4引脚位,单组SFH617G-1 三极管输出形式4引脚位,单组SFH617G-2 三极管输出形式4引脚位,单组SFH617G-3 三极管输出形式4引脚位,单组SFH617G-4 三极管输出形式4引脚位,单组SFH618-2 三极管输出形式4引脚位,单组SFH618-3 三极管输出形式4引脚位,单组SFH618-4 三极管输出形式4引脚位,单组SFH618A-2 三极管输出形式4引脚位,单组SFH618A-3 三极管输出形式4引脚位,单组SFH618A-4 三极管输出形式4引脚位,单组SFH620A-1 交流信号输入三极管输出4引脚位,单组SFH620A-1 交流信号输入4引脚位,单组三极管输出SFH620A-2 交流信号输入4引脚位,单组三极管输出SFH620A-3 交流信号输入4引脚位,单组三极管输出SFH628-2 交流信号输入4引脚位,单组三极管输出SFH628-3 交流信号输入三极管输出4引脚位,单组SFH628-4 交流信号输入三极管输出4引脚位,单组SFH6286-3 AC Input , Single6引脚位,单组器件TIL111 三极管输出型6引脚位,单组器件TIL113 达林顿管输出6引脚位,单组器件TIL114 三极管输出型6引脚位,单组器件TIL116 三极管输出型6引脚位,单组器件TIL117 三极管输出型6引脚位,单组器件TIL119 达林顿管输出6引脚位,单组器件TIL191 三极管输出形式4引脚位,单组TIL191A 三极管输出形式4引脚位,单组TIL191B 三极管输出形式4引脚位,单组TIL192 三极管输出8引脚位TIL192A 三极管输出8引脚位TIL192B 三极管输出8引脚位TIL193 三极管输出16引脚位,4组器件TIL193A 三极管输出16引脚位,4组器件TIL193B 三极管输出16引脚位,4组器件TIL194 交流信号输入三极管输出TIL194A 交流信号输入三极管输出4引脚位,单组TIL194B 交流信号输入三极管输出4引脚位,单组TIL195 交流信号输入三极管输出TIL195A 交流信号输入三极管输出8引脚位TIL195B 交流信号输入三极管输出8引脚位TIL196 交流信号输入三极管输出TIL196A 交流信号输入三极管输出16引脚位,4组器件TIL196B 交流信号输入三极管输出16引脚位,4组器件TIL197 达林顿管输出4引脚位,单组TIL197A 达林顿管输出4引脚位,单组TIL197B 达林顿管输出4引脚位,单组TIL198 达林顿管输出8引脚位TIL198A 达林顿管输出8引脚位TIL198B 达林顿管输出8引脚位TIL199 达林顿管输出16引脚位,4组器件TIL199A 达林顿管输出16引脚位,4组器件TIL199B 达林顿管输出16引脚位,4组器件TLP321 三极管输出形式4引脚位,单组TLP321-2 三极管输出8引脚位TLP321-4 三极管输出16引脚位,4组器件TLP421 三极管输出形式4引脚位,单组TLP521 三极管输出形式4引脚位,单组TLP521-2 三极管输出8引脚位TLP521-4 三极管输出16引脚位,4组器件TLP620 交流信号输入三极管输出4引脚位,单组TLP620-2 交流信号输入三极管输出8引脚位TLP620-4 交流输入型光耦三极管输出16引脚位,4组器件TLP621 三极管输出形式4引脚位,单组TLP621-2 三极管输出8引脚位TLP621-4 三极管输出16引脚位,4组器件TLP624 三极管输出形式4引脚位,单组TLP624-2 三极管输出8引脚位TLP624-4 三极管输出16引脚位,4组器件TLP721LTV702VA 三极管输出形式6引脚位,单组器件LTV702VB 三极管输出形式6引脚位,单组器件LTV702VC 三极管输出形式6引脚位,单组器件LTV702VD 三极管输出形式6引脚位,单组器件LTV817 三极管输出形式4引脚位,单组LTV817A 三极管输出形式4引脚位,单组LTV817B 三极管输出形式4引脚位,单组LTV817C 三极管输出形式4引脚位,单组LTV817D 三极管输出形式4引脚位,单组PC354 三极管输出4引脚位,单组PC355NT 三极管输出4引脚位,单组PC357 三极管输出 4 Pin4PC817PC1138PC829 三极管输出8引脚位PC849 三极管输出光电藕合器件16引脚位,4组器件PS2701-1 三极管输出4引脚位,单组PS2702-1 三极管输出4引脚位,单组PS2702-2 三极管输出8引脚位PS2702-4 三极管输出16引脚位,4组器件PS2705-1 三极管输出4引脚位,单组PC817 三极管输出光电藕4引脚位,单组合器件TLP121 三极管输出4引脚位,单组TLP126 三极管输出4引脚位,单组TLP181 三极管输出4引脚位,单组LAA110 8引脚位LBA110LCA1106引脚位,单组器件LBB110 8引脚位LCB1106引脚位,单组器件有篇关于光耦的小文章推荐你看看：光电耦合器（简称光耦）是开关电源电路中常用的器件。

（完整word版）常⽤光耦总结光电耦合器（简称光耦）是开关电源电路中常⽤的器件。

光电耦合器分为两种：⼀种为⾮线性光耦，另⼀种为线性光耦。

常⽤的4N系列光耦属于⾮线性光耦常⽤的线性光耦是PC817A—C系列。

⾮线性光耦的电流传输特性曲线是⾮线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输⼿特性曲线接进直线，并且⼩信号时性能较好，能以线性特性进⾏隔离控制。

开关电源中常⽤的光耦是线性光耦。

如果使⽤⾮线性光耦，有可能使振荡波形变坏，严重时出现寄⽣振荡，使数千赫的振荡频率被数⼗到数百赫的低频振荡依次为号调制。

由此产⽣的后果是对彩电，彩显，VCD，DCD等等，将在图像画⾯上产⽣⼲扰。

同时电源带负载能⼒下降。

在彩电，显⽰器等开关电源维修中如果光耦损坏，⼀定要⽤线性光耦代换。

常⽤的4脚线性光耦有PC817A----C。

PC111 TLP521等常⽤的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常⽤的4N25 4N26 4N35 4N36是不适合⽤于开关电源中的，因为这4种光耦均属于⾮线性光耦。

以下是⽬前市场上常见的⾼速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输⽐(CTR)，其定义是光电晶体管集电极电流与LED正向电流的⽐率(ICE/IF)。

光电晶体管集电极电流与VCE有关，即集电极和发射极之间的电压。

常用光耦器件
光耦器件是一种将电信号转换为光信号传输的电子元件。

它由发光二极管和光敏二极管组成，能够实现隔离和放大电路信号的功能。

常用的光耦器件有：
1. 传统光耦器件：采用发光二极管和光敏二极管组成，具有隔离性强、响应速度快等特点。

2. 光电晶体管：是一种集成了发光二极管、光敏二极管和晶体管的器件，具有高速度、高灵敏度等特点，广泛应用于高速数据通信和光电测量等领域。

3. 光电耦合器件：是一种采用半导体材料和光学技术结合的器件，具有低驱动电压、低损耗等特点，适用于高速光通信和光学传感器等领域。

4. 逆变器：是一种将直流电转换成交流电的器件，采用光耦器件实现电路隔离和控制。

逆变器广泛应用于太阳能发电、变频空调等领域。

5. 光学隔离器：是一种能够隔离电路噪声和电磁干扰的器件，采用光耦器件实现高频信号的隔离和传输，广泛应用于音频放大器、电视机等领域。

总之，随着电子技术的不断发展，光耦器件已经成为现代电子产品中不可或缺的重要元件，具有广泛的应用前景。

- 1 -。

（完整word版）光耦原理介绍光电耦合器TLP521是可控制的光电藕合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

东芝TLP521－1，－2和－4组成的砷化镓红外发光二极管耦合到光三极管。

该TLP521－2提供了两个孤立的光耦8引脚塑料封装，而TLP521－4提供了4个孤立的光耦中16引脚塑料DIP封装集电极-发射极电压：55Ｖ（最小值）经常转移的比例：50 ％（最小）隔离电压：2500 Vrms （最小）图1 TLP521 TLP521-2 TLP521-4 光藕内部结构图及引脚图图2 TLP521-2 光电耦合器引脚排列图Characteristic 参数Symbol符号Rating 数值Unit单位TLP521?1 TLP521?2 TLP521?4LEDForward current 正向电流IF 70 50 mA Forward current derating 正向电流减率ΔIF/℃?0.93(Ta≥50℃)?0.5(Ta≥25℃)mA/℃Pulse forward current 瞬间正向脉冲电流IFP 1 (100μ pulse, 100pps) A Reverse voltage 反向电压VR 5 V Junction temperature 结温Tj 125 ℃接收侧Collector?emitter voltage 集电极发射极电压VCEO 55 V Emitter?collector voltage 发射极集电VECO 7 V注：使用连续负载很重的情况下（如高温/电流/温度/电压和重大变化等），可能会导致本产品的可靠性下降明显甚至损坏。

Recommended Operating Conditions建议操作条件*1: Ex. rank GB: TLP521?1 (GB)(Note): Application type name for certification test, please use standard product type name, i.e.TLP521?1 (GB): TLP521?1, TLP521?2 (GB): TLP521?2Individual Electrical Characteristic 单独的电气特性参数(Ta = 25℃)Coupled Electrical Characteristic 耦合电气特性参数s(Ta = 25℃)Switching Characteristic 开关特性参数(Ta = 25℃)Characteristic 参数Symbol 符号Test Condition 测试条件Min最小Typ典型Max最大Unit单位Rise time 上升时间trVCC=10V IC=2mA RL=100?— 2 —μs Fall time下降时间tf — 3 —Turn?on time 开启时间ton — 3 —Turn?off time 关断时间toff — 3 —Turn?on time 开启时间tONRL = 1.9kΩ (Fig.1) VCC = 5V, IF= 16mA— 2 —μs S torage time 存储时间ts —15 —Turn?off time 关断时间tOFF —25 —图3 TLP521-1 封装图图4 TLP521-2 封装图图5 TLP521-4 封装图图6 开关时间测试电路特性曲线图：应用电路：图7 打开或关闭12V直流电动机的TTL控制信号输入电路图74HC04 特性:缓冲输入传输延迟(典型值): 6ns at V CC = 5V, C L = 15pF, T A= 25°C扇出（驱动）能力： (在温度范围内)- 标准输出 . . . . . . . . . . . . . . . 10 LSTTL Loads- 总线驱动 . . . . . . . . . . . . . . . 15 LSTTL Loads ?宽工作温度范围 . . . –55°C to 125°C对称的传输延迟和转换时间相对于LSTTL逻辑IC，功耗减少很多HC Types- 工作电压：2V到6V- 高抗扰度: N IL = 30%, N IH= 30% of V CC at V CC = 5VHCT Types- 工作电压：4.5V到5.5V- 兼容直接输入LSTTL逻辑信号, V IL= 0.8V (Max), V IH = 2V (Min)- 兼容CMOS逻辑输入, I l1μA at V OL, V O该74HC04/74HCT04是高速CMOS器件，低功耗肖特基的TTL(LSTTL)电路。

常用光耦简介及常见型号及参数Document number：PBGCG-0857-BTDO-0089-PTT1998【转】常用光耦简介及常见型号及参数2010-10-15 21:52转载自最终编辑常用光耦简介及常见型号光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦,常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

经查大量资料后，以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比 (CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

光耦常用参数正向电流IF：在被测管两端加一定的正向电压时二极管中流过的电流。

反向电流IR：在被测管两端加规定反向工作电压VR时，二极管中流过的电流。

反向击穿电压VBR：：被测管通过的反向电流IR为规定值时，在两极间所产生的电压降。

结电容CJ：在规定偏压下，被测管两端的电容值。

反向击穿电压V(BR)CEO：发光二极管开路，集电极电流IC 为规定值，集电极与发射集间的电压降。

输出饱和压降VCE(sat)：发光二极管工作电流IF和集电极电流IC为规定值时，并保持IC/IF≤CTRmin时（CTRmin在被测管技术条件中规定）集电极与发射极之间的电压降。

反向截止电流ICEO：发光二极管开路，集电极至发射极间的电压为规定值时，流过集电极的电流为反向截止电流。

电流传输比CTR：输出管的工作电压为规定值时，输出电流和发光二极管正向电流之比为电流传输比CTR。

脉冲上升时间tr、下降时间tf：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输出脉冲前沿幅度的10%到90%，所需时间为脉冲上升时间tr。

从输出脉冲后沿幅度的90%到10%，所需时间为脉冲下降时间tf。

传输延迟时间tPHL、tPLH：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输入脉冲前沿幅度的50%到输出脉冲电平下降到1.5V时所需时间为传输延迟时间tPHL。

从输入脉冲后沿幅度的50%到输出脉冲电平上升到1.5V时所需时间为传输延迟时间tPLH。

入出间隔离电容CIO：光耦合器件输入端和输出端之间的电容值。

入出间隔离电阻RIO：半导体光耦合器输入端和输出端之间的绝缘电阻值。

入出间隔离电压VIO：光耦合器输入端和输出端之间绝缘耐压值。

----------------------------------------------------------------------------------------常用的器件。
