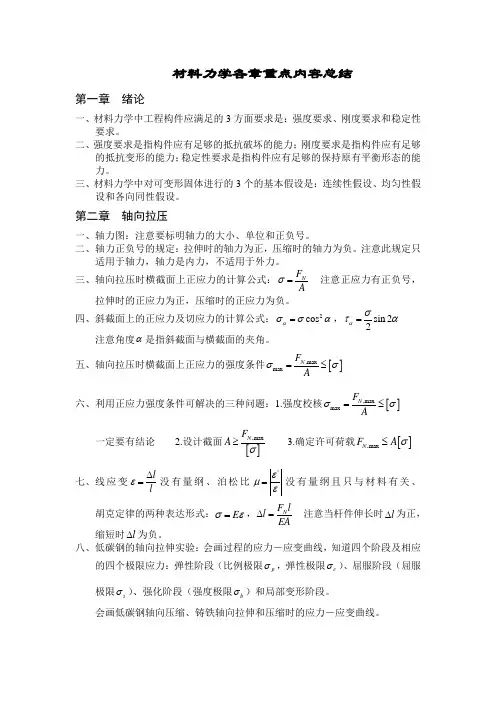

材料力学各章重点内容总结第一章 绪论一、材料力学中工程构件应满足的3方面要求是:强度要求、刚度要求和稳定性要求。
二、强度要求是指构件应有足够的抵抗破坏的能力;刚度要求是指构件应有足够的抵抗变形的能力;稳定性要求是指构件应有足够的保持原有平衡形态的能力。
三、材料力学中对可变形固体进行的3个的基本假设是:连续性假设、均匀性假设和各向同性假设。
第二章 轴向拉压一、轴力图:注意要标明轴力的大小、单位和正负号。
二、轴力正负号的规定:拉伸时的轴力为正,压缩时的轴力为负。
注意此规定只适用于轴力,轴力是内力,不适用于外力。
三、轴向拉压时横截面上正应力的计算公式:N F Aσ= 注意正应力有正负号,拉伸时的正应力为正,压缩时的正应力为负。
四、斜截面上的正应力及切应力的计算公式:2cos ασσα=,sin 22αστα=注意角度α是指斜截面与横截面的夹角。
五、轴向拉压时横截面上正应力的强度条件[],maxmax N F A σσ=≤六、利用正应力强度条件可解决的三种问题:1.强度校核[],maxmax N F A σσ=≤一定要有结论 2.设计截面[],maxN F A σ≥ 3.确定许可荷载[],max N F A σ≤七、线应变l l ε∆=没有量纲、泊松比'εμε=没有量纲且只与材料有关、 胡克定律的两种表达形式:E σε=,N F l l EA∆= 注意当杆件伸长时l ∆为正,缩短时l ∆为负。
八、低碳钢的轴向拉伸实验:会画过程的应力-应变曲线,知道四个阶段及相应的四个极限应力:弹性阶段(比例极限p σ,弹性极限e σ)、屈服阶段(屈服极限s σ)、强化阶段(强度极限b σ)和局部变形阶段。
会画低碳钢轴向压缩、铸铁轴向拉伸和压缩时的应力-应变曲线。
九、衡量材料塑性的两个指标:伸长率1100l l lδ-︒=⨯︒及断面收缩率1100A A Aϕ-︒=⨯︒,工程上把5δ︒≥︒的材料称为塑性材料。
十、卸载定律及冷作硬化:课本第23页。
材料力学第1章绪论1.1材料力学的任务构件应满足以下基本要求:强度,刚度,稳定性要求1.2材料力学的基本假设连续性,均匀性,各向同性假设1.3杆件的基本变形形式拉伸或压缩,剪切,扭转,弯曲1.4内力一截面法1.5应力平均应力-p:应力p:应力,切应力,正应力:1.6应变1.棱边长度的改变(原长为△x,变形后成为△x+△u)该点处沿x方向的线应变:2.棱边间夹角的改变切应变:y。
切应变的单位为rad第2章拉伸压缩与剪切2.1拉压杆的内力及应力2.1.1轴力、轴力图Fn=FFn即为横截面n—n上的内力。
由于F的作用线与杆轴线重合,故称为轴力。
规定拉伸的轴力为正,压缩为负。
2.1.2轴力图2.1.3拉压杆横截面上的应力轴向载荷作用下杆件是否破坏,不仅与轴力的大小有关,还与横截面面积有关。
正应力:。
拉应力为正,压应力为负。
2.1.4斜截面上的应力斜面上的全应力Pa:将全应力Pa分解为沿斜面法向的正应力和沿切向的切应力思考:a=0/45/90°时,正应力,切应力大小2.2拉压杆的变形2.2.1 轴向与横向变形轴向线应变为:。
以伸长为正,缩短为负。
横向线应变为:。
正负号与轴向线应变相反。
材料的泊松比u(量纲一):2.2.2 拉压胡克定律当应力o未超过某一极限值时,拉压杆的轴向变形与外力F及杆的原长l 成正比,与横截面面积A成反比。
引进比例常数E,则有胡克定律公式:E为材料的弹性模量,其量纲为ML^-1T^-2。
EA反映了杆件抵抗拉压变形的能力,称为杆件的抗拉(压)刚度。
由Fn/A=正应力,△l/l=线应力,故。
(在弹性范围内,正应力与线应变成正比。
)2.3金属拉压时的力学性能2.3.1低碳钢拉伸时的力学性质1.在拉伸过程中,标距l的伸长量与试件所受载荷F之间的关系曲线F—△l 称为拉伸曲线。
工程应力:将纵坐标值F除以原始的横截面面积A,即为正应力=F/A工程应变:将横坐标值除以原始的标距长度l,即为线应变=△l /l将拉伸曲线F—△l变为应力应变曲线(消除试件尺寸的影响)(1)弹性阶段Ob:弹性阶段的应力最高限称为材料的弹性极限(用符号6e表示)。

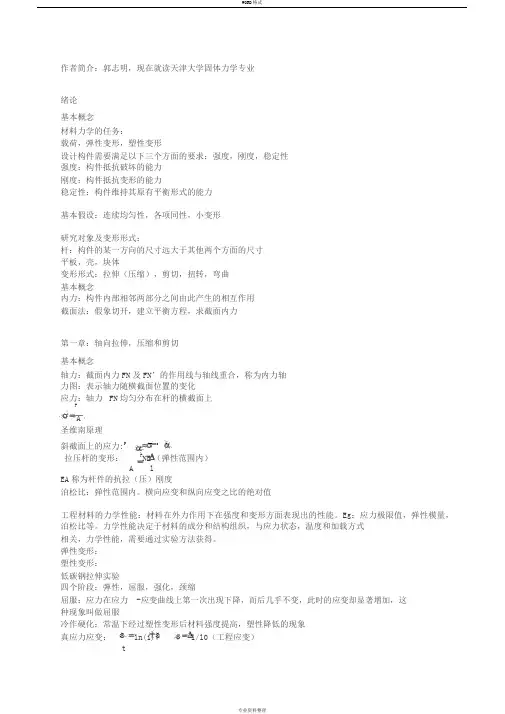

作者简介:郭志明,现在就读天津大学固体力学专业绪论基本概念材料力学的任务:载荷,弹性变形,塑性变形设计构件需要满足以下三个方面的要求:强度,刚度,稳定性强度:构件抵抗破坏的能力刚度:构件抵抗变形的能力稳定性:构件维持其原有平衡形式的能力基本假设:连续均匀性,各项同性,小变形研究对象及变形形式:杆:构件的某一方向的尺寸远大于其他两个方面的尺寸平板,壳,块体变形形式:拉伸(压缩),剪切,扭转,弯曲基本概念内力:构件内部相邻两部分之间由此产生的相互作用截面法:假象切开,建立平衡方程,求截面内力第一章:轴向拉伸,压缩和剪切基本概念轴力:截面内力FN及FN’的作用线与轴线重合,称为内力轴力图:表示轴力随横截面位置的变化应力:轴力FN均匀分布在杆的横截面上FA圣维南原理斜截面上的应力:P cos拉压杆的变形:F NE l(弹性范围内)A lEA称为杆件的抗拉(压)刚度泊松比:弹性范围内。
横向应变和纵向应变之比的绝对值工程材料的力学性能:材料在外力作用下在强度和变形方面表现出的性能。
Eg:应力极限值,弹性模量,泊松比等。
力学性能决定于材料的成分和结构组织,与应力状态,温度和加载方式相关,力学性能,需要通过实验方法获得。
弹性变形:塑性变形:低碳钢拉伸实验四个阶段:弹性,屈服,强化,颈缩屈服:应力在应力-应变曲线上第一次出现下降,而后几乎不变,此时的应变却显著增加,这种现象叫做屈服冷作硬化:常温下经过塑性变形后材料强度提高,塑性降低的现象ln(1),l/l0(工程应变)真应力应变:t其他材料的拉伸实验温度,时间及加载速率对材料力学性能的影响蠕滑现象:松弛现象:冲击韧性:材料抵抗冲击载荷的能力(可以通过冲击实验测定)许用应力:对于某种材料,应力的增长是有限的,超过这一限度,材料就要破坏,应力可能达到的这个限度称为材料的极限应力。
通常把材料的极限应力/n作为许用应力[σ],[]u强度条件:杆内的最大工作应力max(FN)[]n uA n节点位移计算集中应力:由于试件截面尺寸急剧改变而引起的应力局部增大的现象应力集中系数:K max/n,σn是指同一截面上认为应力均匀分布时的应力值超静定问题:未知力的数目超过独立的平衡方程的数目,因此只由平衡方程不能求出全部未知力,这类问题成为超静定问题。

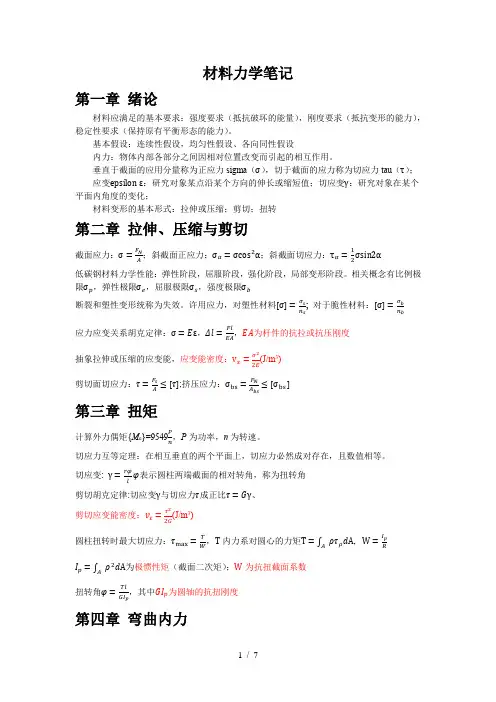

材料力学笔记第一章绪论材料应满足的基本要求:强度要求(抵抗破坏的能量),刚度要求(抵抗变形的能力),稳定性要求(保持原有平衡形态的能力)。
基本假设:连续性假设,均匀性假设、各向同性假设内力:物体内部各部分之间因相对位置改变而引起的相互作用。
垂直于截面的应用分量称为正应力sigma(σ),切于截面的应力称为切应力tau(τ);应变epsilon ε:研究对象某点沿某个方向的伸长或缩短值;切应变γ:研究对象在某个平面内角度的变化;材料变形的基本形式:拉伸或压缩;剪切;扭转第二章拉伸、压缩与剪切截面应力:σ=F NA ;斜截面正应力:σα=σcos2α;斜截面切应力:τα=12σsin2α低碳钢材料力学性能:弹性阶段,屈服阶段,强化阶段,局部变形阶段。
相关概念有比例极限σp,弹性极限σe,屈服极限σs,强度极限σb断裂和塑性变形统称为失效。
许用应力,对塑性材料[σ]=σsn s ; 对于脆性材料:[σ]=σbn b应力应变关系胡克定律:σ=Eε,Δl=FlEA,EA为杆件的抗拉或抗压刚度抽象拉伸或压缩的应变能,应变能密度:vε=σ22E(J/m3)剪切面切应力:τ=F sA ≤[τ];挤压应力:σbs=F NA bs≤[σbs ]第三章扭矩计算外力偶矩{M e}=9549Pn,P为功率,n为转速。
切应力互等定理:在相互垂直的两个平面上,切应力必然成对存在,且数值相等。
切应变: γ=rφlφ表示圆柱两端截面的相对转角,称为扭转角剪切胡克定律:切应变γ与切应力τ成正比τ=Gγ、剪切应变能密度:vε=τ22G(J/m3)圆柱扭转时最大切应力:τmax=TW ,T内力系对圆心的力矩T=∫ρτρdAA, W=I pRI p=∫ρ2dAA为极惯性矩(截面二次矩);W为抗扭截面系数扭转角φ=TlGI p,其中GI p为圆轴的抗扭刚度第四章弯曲内力受弯杆件的简化:简支梁,外伸梁,悬臂梁统称为静定梁 剪力和弯矩相关推论:(1) 在梁的某段内,若无载荷作用,q (x )=0,dFs(x)dx=q (x )=0,剪切图平行于x 轴的直线,M(x)是x 的一次函数,弯矩图是斜直线。

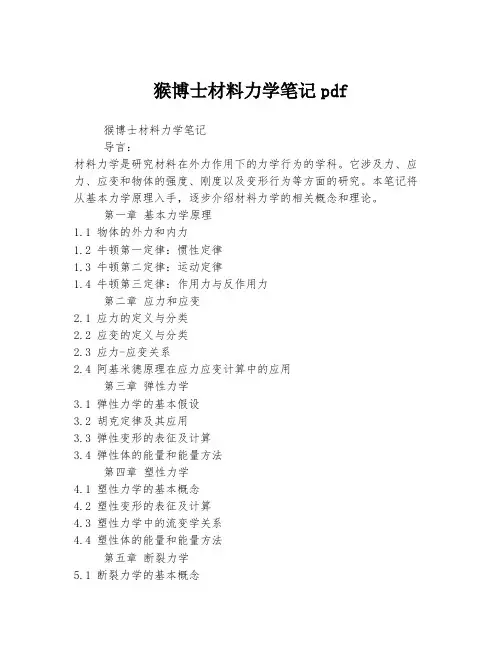

猴博士材料力学笔记pdf
猴博士材料力学笔记
导言:
材料力学是研究材料在外力作用下的力学行为的学科。
它涉及力、应力、应变和物体的强度、刚度以及变形行为等方面的研究。
本笔记将从基本力学原理入手,逐步介绍材料力学的相关概念和理论。
第一章基本力学原理
1.1 物体的外力和内力
1.2 牛顿第一定律:惯性定律
1.3 牛顿第二定律:运动定律
1.4 牛顿第三定律:作用力与反作用力
第二章应力和应变
2.1 应力的定义与分类
2.2 应变的定义与分类
2.3 应力-应变关系
2.4 阿基米德原理在应力应变计算中的应用
第三章弹性力学
3.1 弹性力学的基本假设
3.2 胡克定律及其应用
3.3 弹性变形的表征及计算
3.4 弹性体的能量和能量方法
第四章塑性力学
4.1 塑性力学的基本概念
4.2 塑性变形的表征及计算
4.3 塑性力学中的流变学关系
4.4 塑性体的能量和能量方法
第五章断裂力学
5.1 断裂力学的基本概念
5.2 应力集中和应力分布
5.3 断裂韧性的计算方法
5.4 断裂失效的预测和分析
结语:
材料力学是现代工程学的基础学科之一,对于工程材料的设计、生产和应用都具有重要意义。
通过学习本笔记,我们可以对材料在力学作用下的力学行为有更深入的了解,为实际工程问题的解决提供理论指导。
注意:本笔记中不包含任何网址、超链接和电话信息。
若需要进一步了解相关内容,请参考相关教材或参与相关课程学习。

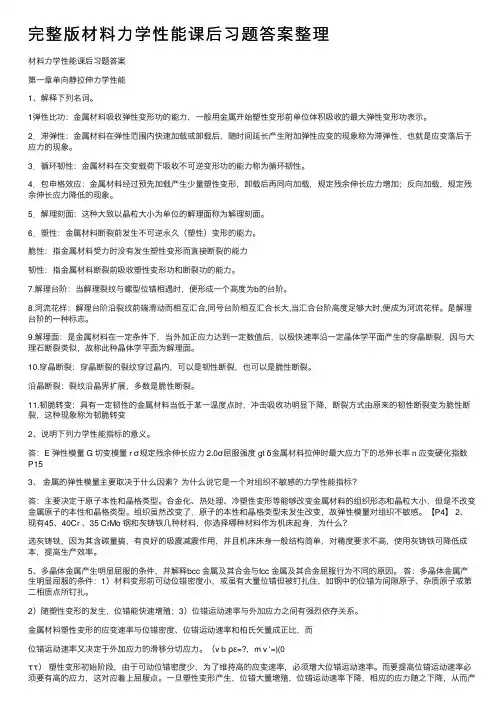

完整版材料⼒学性能课后习题答案整理材料⼒学性能课后习题答案第⼀章单向静拉伸⼒学性能1、解释下列名词。
1弹性⽐功:⾦属材料吸收弹性变形功的能⼒,⼀般⽤⾦属开始塑性变形前单位体积吸收的最⼤弹性变形功表⽰。
2.滞弹性:⾦属材料在弹性范围内快速加载或卸载后,随时间延长产⽣附加弹性应变的现象称为滞弹性,也就是应变落后于应⼒的现象。
3.循环韧性:⾦属材料在交变载荷下吸收不可逆变形功的能⼒称为循环韧性。
4.包申格效应:⾦属材料经过预先加载产⽣少量塑性变形,卸载后再同向加载,规定残余伸长应⼒增加;反向加载,规定残余伸长应⼒降低的现象。
5.解理刻⾯:这种⼤致以晶粒⼤⼩为单位的解理⾯称为解理刻⾯。
6.塑性:⾦属材料断裂前发⽣不可逆永久(塑性)变形的能⼒。
脆性:指⾦属材料受⼒时没有发⽣塑性变形⽽直接断裂的能⼒韧性:指⾦属材料断裂前吸收塑性变形功和断裂功的能⼒。
7.解理台阶:当解理裂纹与螺型位错相遇时,便形成⼀个⾼度为b的台阶。
8.河流花样:解理台阶沿裂纹前端滑动⽽相互汇合,同号台阶相互汇合长⼤,当汇合台阶⾼度⾜够⼤时,便成为河流花样。
是解理台阶的⼀种标志。
9.解理⾯:是⾦属材料在⼀定条件下,当外加正应⼒达到⼀定数值后,以极快速率沿⼀定晶体学平⾯产⽣的穿晶断裂,因与⼤理⽯断裂类似,故称此种晶体学平⾯为解理⾯。
10.穿晶断裂:穿晶断裂的裂纹穿过晶内,可以是韧性断裂,也可以是脆性断裂。
沿晶断裂:裂纹沿晶界扩展,多数是脆性断裂。
11.韧脆转变:具有⼀定韧性的⾦属材料当低于某⼀温度点时,冲击吸收功明显下降,断裂⽅式由原来的韧性断裂变为脆性断裂,这种现象称为韧脆转变2、说明下列⼒学性能指标的意义。
答:E 弹性模量 G 切变模量 r σ规定残余伸长应⼒ 2.0σ屈服强度 gt δ⾦属材料拉伸时最⼤应⼒下的总伸长率 n 应变硬化指数P153、⾦属的弹性模量主要取决于什么因素?为什么说它是⼀个对组织不敏感的⼒学性能指标?答:主要决定于原⼦本性和晶格类型。
(完整版)材料力学基本概念和公式第一章绪论第一节材料力学的任务1、组成机械与结构的各组成部分,统称为构件。
2、保证构件正常或安全工作的基本要求:a)强度,即抵抗破坏的能力;b)刚度,即抵抗变形的能力;c)稳定性,即保持原有平衡状态的能力。
3、材料力学的任务:研究构件在外力作用下的变形与破坏的规律,为合理设计构件提供强度、刚度和稳定性分析的基本理论与计算方法。
第二节材料力学的基本假设1、连续性假设:材料无空隙地充满整个构件。
2、均匀性假设:构件内每一处的力学性能都相同3、各向同性假设:构件某一处材料沿各个方向的力学性能相同。
木材是各向异性材料。
第三节内力1、内力:构件内部各部分之间因受力后变形而引起的相互作用力。
2、截面法:用假想的截面把构件分成两部分,以显示并确定内力的方法。
3、截面法求内力的步骤:①用假想截面将杆件切开,一分为二;②取一部分,得到分离体;③对分离体建立平衡方程,求得内力。
4、内力的分类:轴力N F ;剪力S F ;扭矩T ;弯矩M第四节应力1、一点的应力:一点处内力的集(中程)度。
全应力0limA Fp A→?=?;正应力σ;切应力τ;p =2、应力单位:Pa (1Pa=1N/m 2,1MPa=1×106 Pa ,1GPa=1×109 Pa )第五节变形与应变1、变形:构件尺寸与形状的变化称为变形。
除特别声明的以外,材料力学所研究的对象均为变形体。
2、弹性变形:外力解除后能消失的变形成为弹性变形。
3、塑性变形:外力解除后不能消失的变形,称为塑性变形或残余变形。
4、小变形条件:材料力学研究的问题限于小变形的情况,其变形和位移远小于构件的最小尺寸。
对构件进行受力分析时可忽略其变形。
5、线应变:ll ?=ε。
线应变是无量纲量,在同一点不同方向线应变一般不同。
6、切应变:tan γγ≈。
切应变为无量纲量,切应变单位为rad 。
第六节杆件变形的基本形式1、材料力学的研究对象:等截面直杆。
材料力学笔记(第四章)材料力学(土)笔记第四章弯曲应力1.对称弯曲的概念及梁的计算简图1.1弯曲的概念在包含其轴线的纵向平面内,当等长直杆受到横向外力或垂直于杆轴线的外力耦合作用时,杆的轴线将变成曲线。
这种变形称为弯曲。
所有以弯曲为主要变形的钢筋在梁工程中通常称为梁,其截面具有对称轴。
如果梁上的所有横向外力或(和)力偶作用于包含对称轴的纵向平面(称为纵向对称平面),由于梁的几何、物理特性和外力与梁的纵向对称平面对称,变形梁的轴必须是纵向对称平面中的平面曲线。

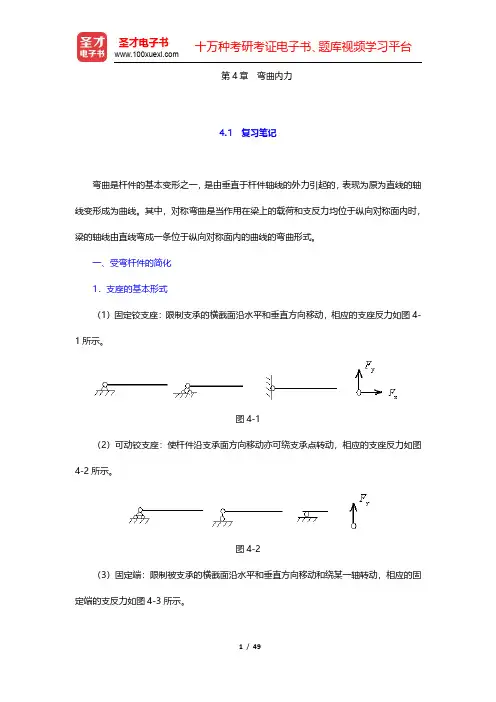

这种弯曲叫做对称弯曲若梁不具有纵对称面,或者,梁虽然具有纵对称面但横向力或力偶不作用在纵对称面内,这种弯曲统称为非对称弯曲1.2梁计算图梁的计算简图可用梁的轴线表示根据梁在荷载作用面上的约束,梁的支撑一般可简化为以下三种基本形式:① 固定端这种支座使梁的端截面既不能移动,也不能转动梁端截面上有三个约束。
因此,有三种支撑反应,即水平支撑反应frx、垂直支撑反应fry和支撑反应耦合力矩Mr② 固定铰链支架这种支座限制梁在支座处沿平面内任意方向的移动,而不限制梁绕铰中心转动,相应地,就有2个支反力,即水平支反力frx和铅垂支反力fry③ 活动铰链支架这种铰支座只限制梁在支座处沿垂直于支承面的支反力fr如果梁有1个固定端或1个固定铰链支架和1个活动铰链支架则其3个支反力可由平面力系的3个独立的平衡方程求出,这种梁称为静定梁工程上常见的三种基本形式的静定梁,分别称为简支梁、外伸梁和悬臂梁梁的支承反作用力的数量大于独立平衡方程的数量。
此时,只有平衡方程不能确定所有的支撑反应。
这种梁称为超静定梁梁在两支座间的部分称为跨,其长度称为梁的跨长常见的静定梁大多是单跨的2.梁的剪力、弯矩图和弯矩图2.1梁的剪力和弯矩为计算梁的应力和位移,应先确定梁在外力作用下任一横截面上的内力当作用在梁上的所有外力(包括荷载和支承反力)已知时,可使用截面法获得内梁的任何横截面M-M。

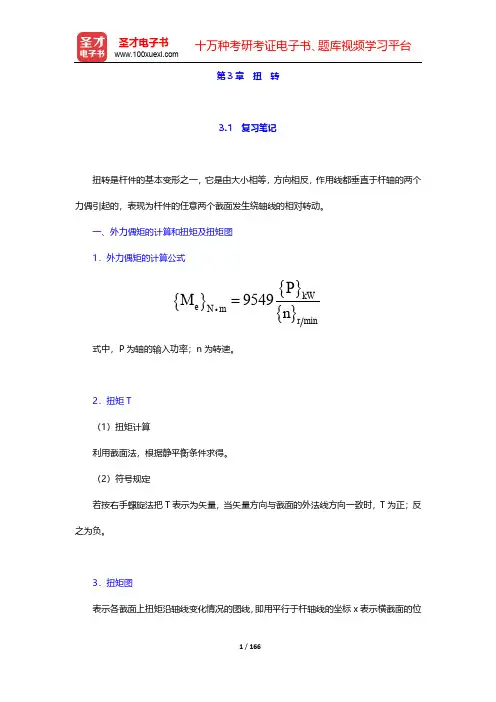

精选全文完整版第四章 扭转§4—1 工程实例、概念一、工程实例1、螺丝刀杆工作时受扭。
2、汽车方向盘的转动轴工作时受扭。
3、机器中的传动轴工作时受扭。
4、钻井中的钻杆工作时受扭。
二、扭转的概念受力特点:杆两端作用着大小相等方向相反的力偶,且作用面垂直杆的轴线。
变形特点:杆任意两截面绕轴线发生相对转动。
轴:主要发生扭转变形的杆。
§4—2 外力偶矩、扭矩一、外力:m (外力偶矩)1、已知:功率 P 千瓦(KW ),转速 n 转/分(r /min ; rpm)。
外力偶矩:m)(N 9549⋅=nPm 2、已知:功率 P 马力(Ps),转速 n 转/分(r /min ;rpm)。
外力偶矩:m)(N 7024⋅=nPm 二、内力:T (扭矩) 1、内力的大小:(截面法)mT m T mx==-=∑002、内力的符号规定:以变形为依据,按右手螺旋法则判断。
(右手的四指代表扭矩的旋转方向,大拇指代表其矢量方向,若其矢量方向背离所在截面则扭矩规定为正值,反之为负值。
)3、注意的问题:(1)、截开面上设正值的扭矩方向;(2)、在采用截面法之前不能将外力简化或平移。
4、内力图(扭矩图):表示构件各横截面扭矩沿轴线变化的图形。
作法:同轴力图:§4—3 薄壁圆筒的扭转 一、薄壁圆筒横截面上的应力(壁厚0101r t ≤,0r :为平均半径) 实验→变形规律→应力的分布规律→应力的计算公式。
1、实验:2、变形规律:圆周线——形状、大小、间距不变,各圆周线只是绕轴线转动了一个不同的角度。
纵向线——倾斜了同一个角度,小方格变成了平行四边形。
3、切应变(角应变、剪应变):直角角度的改变量。
4、定性分析横截面上的应力(1) 00=∴=σε ;(2)00≠∴≠τγ因为同一圆周上切应变相同,所以同一圆周上切应力大小相等。
⑶ 因为壁厚远小于直径,所以可以认为切应力沿壁厚均匀分布,而且方向垂直于其半径方向。
材料力学(土)笔记第四章 弯曲应力1.对称弯曲的概念及梁的计算简图 1.1 弯曲的概念等直杆在包含其轴线的纵向平面内,承受垂直于杆轴线的横向外力或外力偶作用时 杆的轴线将变成曲线,这种变形称为弯曲 凡是以弯曲为主要变形的杆件,通称为梁 工程中常见的梁,其横截面都具有对称轴 若梁上所有的横向外力或(及)力偶均作用在包含该对称轴的纵向平面(称为纵对称面)内,由于梁的几何、物性和外力均对称于梁的纵对称面,则梁变形后的轴线必定是在该纵对称面内的平面曲线,这种弯曲称为对称弯曲若梁不具有纵对称面,或者,梁虽然具有纵对称面但横向力或力偶不作用在纵对称面内,这种弯曲统称为非对称弯曲1.2 梁的计算简图梁的计算简图可用梁的轴线表示梁的支座按其对梁在荷载作用平面的约束情况,通常可简化为以下三种基本形式 ①固定端这种支座使梁的端截面既不能移动,也不能转动对梁端截面有3个约束,相应地,就有3个支反力,即水平支反力Rx F ,铅垂支反力Ry F 和支反力偶矩R M ②固定铰支座这种支座限制梁在支座处沿平面内任意方向的移动,而不限制梁绕铰中心转动,相应地,就有2个支反力,即水平支反力Rx F 和铅垂支反力Ry F③可动铰支座这种铰支座只限制梁在支座处沿垂直于支承面的支反力R F如果梁具有1个固定端,或具有1个固定铰支座和1个可动铰支座则其3个支反力可由平面力系的3个独立的平衡方程求出,这种梁称为静定梁 工程上常见的三种基本形式的静定梁,分别称为简支梁、外伸梁和悬臂梁梁的支反力数目多于独立的平衡方程的数目,此时仅用平衡方程就无法确定其所有的支反力,这种梁称为超静定梁梁在两支座间的部分称为跨,其长度称为梁的跨长 常见的静定梁大多是单跨的2.梁的剪力和弯矩·剪力图和弯矩图 2.1 梁的剪力和弯矩为计算梁的应力和位移,应先确定梁在外力作用下任一横截面上的内力当作用在梁上的全部外力(包括荷载和支反力)均为已知时,用截面法即可求出其内力 梁的任一横截面m-m ,应用截面法沿横截面m-m 假想地吧梁截分为二 可得剪力S F ,弯矩M剪力和弯矩的正负号规定dx 微段有左端向上右端向下的相对错动时,横截面m-m 上的剪力S F 为正,反之为负dx 微段的弯曲为向下凸,即该段的下半部纵向受拉时,上半部纵向受压时,横截面上的弯矩为正,反之为负为简化计算,梁某一横截面上的剪力和弯矩可直接从横截面任意一侧梁上的外力进行计算,即①横截面上的剪力在数值上等于截面左侧(或右侧)梁段上横向力的代数和在左侧梁段上向上(或右侧梁段上向下)的横向力将引起正值剪力,反之则引起负值剪力 ②横截面上的弯矩在数值上等于截面的左侧(或右侧)梁段上的外力对该截面形心的力矩之代数和,对于截面左侧梁段,外力对截面形心的力矩为顺时针转向的引起正值弯矩,逆时针转向的引起负值弯矩;截面右侧梁段则与其相反2.2 剪力方程和弯矩方程·剪力图和弯矩图一般情况下,梁横截面上的剪力和弯矩是随横截面的位置而变化的 设横截面沿梁轴线的位置用坐标x 表示则梁各横截面上的剪力和弯矩可表示为坐标x 的函数,即)(x F F S S =和)(x M M = 以上两式表示沿梁轴线各横截面上的剪力和弯矩的变化规律 分别称为梁的剪力方程和弯矩方程以横截面上的剪力或弯矩为纵坐标,以横截面沿梁轴线的位置为横坐标 根据剪力方程或弯矩方程绘出)(x F S 和)(x M 的图线表示沿梁轴线各横截面上剪力或弯矩的变化情况 分别称为梁的剪力图和弯矩图绘图时将正值的剪力画在x 轴的上侧正值的弯矩花在梁的受拉侧,也就是画在x 轴的下侧应用剪力图和弯矩图可以确定梁的剪力和弯矩的最大值,及其所在截面的位置 作剪力、弯矩图步骤 ①计算支反力②列剪力、弯矩方程 ③作剪力、弯矩图可归纳规律如下①在集中力或集中力偶作用处,梁的弯矩方程应分段列出;推广而言,在梁上外力不连续处(即在集中力、集中力偶作用处和分布荷载开始或结束处),梁的弯矩方程和弯矩图应该分段。
对于剪力方程和剪力图,除去集中力偶作用处以外,也应分段列出或绘制②集中力作用处,剪力图有突变,其左、右两侧横截面上剪力的代数差,即等于集中力值。
