某水电站引水工程压力钢管施工方案一、 工程概况某水电站位于贵州省务川县境内,为引水式电站。
电站主要由拦河闸坝、引水隧洞、压力管道及发电厂房等水工建筑物组成。
本电站的设计方为贵州省水利水电勘测设计研究院设计,我局承担了水电站引水道工程建设任务。
该工程的引水隧洞长323.968米,断面为圆形,其净尺寸为直径5米,开挖直径为6米。
压力钢管长169.047米,其末端分岔为两个支管。
其中的主管直径为4.5米,长157.757米,重286.4t;支管直径2.5米,长21.615米,重21.46t;加劲环120个,重85.23t;岔管1个,重25.16t。
总安装吨位418t。
压力钢管的材质为16MnR,主管管壁厚度为16-20mm;支管管壁厚度为18mm;岔管的壁厚为24mm。
本工程项目计划于2005年2月20日开工,于2005年6月20日全部完工。
二、主要实物工程量项目名称 单位 工程量 备注压力钢管的制造和安装主管 δ=16-20mm t 286.40 16MnR岔管 δ=24mm t 25.16 16MnR支管 δ=18mm t 21.46 16MnR加劲环 t 85.23 16MnR三、 主要技术规程、规范及标准1、《压力钢管制造安装及验收规范》DL5017-93;2、 某水电站工程《压力钢管制造和安装技术要求》;编号:洪沙-S-水工-B-053、 《水利水电工程施工手册》〈金属结构制作与机电安装工程〉第4卷4、《气焊、手工电弧焊及气体保护焊焊缝焊缝坡口的基本型式与尺寸》GB985-885、 《埋弧焊焊缝坡口的基本型式与尺寸》GB986-885、 《钢熔化焊接接头射线照相和质量分级》GB3323-87;6、 《水工金属结构防腐蚀规范》SL105-95;7、 《施工现场临时用电安全技术规范》JGJ46-88;8、 《建筑施工安全检查标准》JGJ59-99;四、主要施工技术措施根据工程实际情况需要,压力钢管主要施工过程分解为1、 材料进货物资检验所有构成实物工程的钢材、焊条、焊剂、焊丝以及油漆等送到现场后,项目部立即组织相关技术负责人,材料员对来料依据设计图纸,设计更改,材料计划等进行验收,主要检查材料的规格及型号是否与材料质量证明书相符,几何尺寸是否超标。
1. 建设单位:XX水电有限公司2. 工程名称:XX水电站压力管道安装工程3. 建设规模:XX米4. 设计压力:XX MPa5. 使用压力:XX MPa6. 施工地点:XX市XX县XX镇XX村二、施工依据1. 《压力管道安全技术监察规程》2. 《压力管道安装工程施工及验收规范》3. 《水电站压力管道设计规范》4. 《水电站压力管道施工及验收规范》5. 施工图纸及相关技术文件三、施工内容1. 压力管道材料、设备采购及验收2. 压力管道施工准备3. 压力管道安装4. 压力管道焊接5. 压力管道检验及试验6. 压力管道试运行及验收四、施工准备1. 技术准备:组织施工技术人员学习相关规范、标准,掌握施工工艺,明确施工要求。
2. 材料准备:根据设计要求,采购符合标准的压力管道材料、设备,并进行验收。
3. 施工设备准备:准备必要的施工设备,如切割机、焊接设备、压力试验设备等。
4. 施工人员准备:组织施工人员参加培训,提高施工技能和安全意识。
五、施工方法及工艺1. 压力管道材料、设备验收:按照规范要求,对材料、设备进行检查、试验,确保其质量符合设计要求。
2. 压力管道安装:根据施工图纸,按照设计要求进行安装,确保管道安装位置、角度、高度等符合规范。
3. 压力管道焊接:采用合理的焊接方法,确保焊接质量。
焊接前,对焊接材料进行预热、清理,焊接过程中注意控制焊接参数。
4. 压力管道检验及试验:对管道进行外观检查、无损检测、压力试验等,确保管道质量符合规范要求。
5. 压力管道试运行及验收:试运行过程中,观察管道运行状态,确保管道无泄漏、振动、变形等现象,符合设计要求。
六、质量控制1. 材料质量:严格按照规范要求,对材料进行验收,确保材料质量符合设计要求。
2. 施工质量:加强施工过程控制,确保施工质量符合规范要求。
3. 焊接质量:严格按照焊接工艺要求,控制焊接参数,确保焊接质量。
4. 检验及试验:对管道进行严格的检验及试验,确保管道质量符合规范要求。
第十三章水电站的压力管道第六节明钢管的管身应力分析及结构设计一、明钢管的荷载明钢管的设计荷载应根据运行条件,通过具体分析确定,一般有以下几种:(1)内水压力。
包括各种静水压力和动水压力,水重,水压试验和充、放水时的水压力。
(2)钢管自重。
(3)温度变化引起的力。
(4)镇墩和支墩不均匀沉陷引起的力。
(5)风荷载和雪荷载。
(6)施工荷载。
(7)地震荷载。
(8)管道放空时通气设备造成的负压。
钢管设计的计算工况和荷载组合应根据工程的具体情况参照钢管设计规范采用。
二、管身应力分析和结构设计明钢管的设计包括镇墩、支墩和管身等部分。
前二者在上节中已经讨论过,这里主要讨论管身设计问题。
明钢管一般由直管段和弯管、岔管等异形管段组成。
直管段支承在一系列支墩上,支墩处管身设支承环。
由于抗外压稳定的需要,在支承环之间有时还需设加劲环。
直管段的设计包括管壁、支承环和加劲环、人孔等附件。
支承在一系列支墩上的直管段在法向力的作用下类似一根连续梁。
根据受力特点,管身的应力分析可取如图13-14所示的三个基本断面:跨中断面1-1;支承环附近断面2-2和支承环断面3-3。
以下介绍明钢管计算的结构力学方法。
图13-14 管身计算断面(一)跨中断面(断面1-1)管壁应力采用的坐标系如图13-15所示。
以x表示管道轴向,r表示管道径向,θ表示管道切向,这三个方向的正应力以、、表之,并以拉应力为正。
图中表明了管壁单元体的应力状态,剪应力r下标的第一个符号表此剪应力所在的面(垂直x轴者称x面,余同),第二个符号表示剪应力的方向,如表示在垂直x轴的面上沿e向作用的剪应力。
1.切向(环向)应力。
管壁的切向应力主要由内水压力引起。
对于水平管段,管道横截面上的水压力如图13-16(a),它可看作由图13-16(b)的均匀水压力和图13-16(c)的满水压力组成。
这两部分的水压力在管壁中引起的切向应力为式中D、δ--管道内径和管壁计算厚度,cm;γ--水的容重,0.001;H--管顶以上的计算水头,㎝;θ--管壁的计算点与垂直中线构成的圆心角,如图13-16(c)所示。

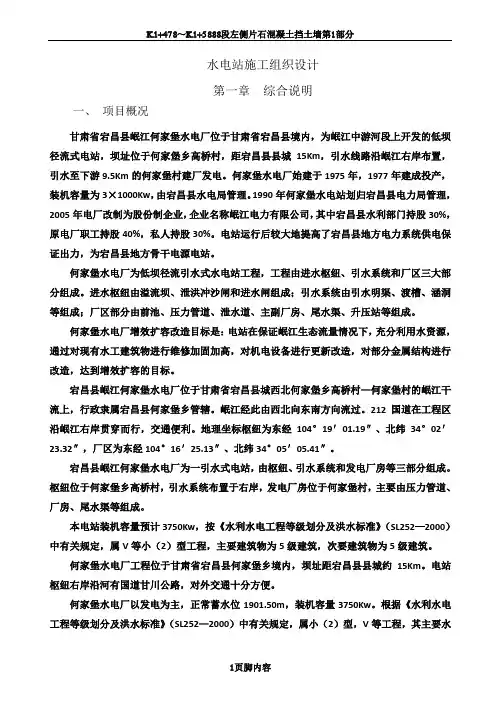

水电站施工组织设计第一章综合说明一、项目概况甘肃省宕昌县岷江何家堡水电厂位于甘肃省宕昌县境内,为岷江中游河段上开发的低坝径流式电站,坝址位于何家堡乡高桥村,距宕昌县县城15Km,引水线路沿岷江右岸布置,引水至下游9.5Km的何家堡村建厂发电。
何家堡水电厂始建于1975年,1977年建成投产,装机容量为3×1000Kw,由宕昌县水电局管理。
1990年何家堡水电站划归宕昌县电力局管理,2005年电厂改制为股份制企业,企业名称岷江电力有限公司,其中宕昌县水利部门持股30%,原电厂职工持股40%,私人持股30%。
电站运行后较大地提高了宕昌县地方电力系统供电保证出力,为宕昌县地方骨干电源电站。
何家堡水电厂为低坝径流引水式水电站工程,工程由进水枢纽、引水系统和厂区三大部分组成。
进水枢纽由溢流坝、泄洪冲沙闸和进水闸组成;引水系统由引水明渠、渡槽、涵洞等组成;厂区部分由前池、压力管道、泄水道、主副厂房、尾水渠、升压站等组成。
何家堡水电厂增效扩容改造目标是:电站在保证岷江生态流量情况下,充分利用水资源,通过对现有水工建筑物进行维修加固加高,对机电设备进行更新改造,对部分金属结构进行改造,达到增效扩容的目标。
宕昌县岷江何家堡水电厂位于甘肃省宕昌县城西北何家堡乡高桥村—何家堡村的岷江干流上,行政隶属宕昌县何家堡乡管辖。
岷江经此由西北向东南方向流过。
212国道在工程区沿岷江右岸贯穿而行,交通便利。
地理坐标枢纽为东经104°19′01.19″、北纬34°02′23.32″,厂区为东经104°16′25.13″、北纬34°05′05.41″。
宕昌县岷江何家堡水电厂为一引水式电站,由枢纽、引水系统和发电厂房等三部分组成。
枢纽位于何家堡乡高桥村,引水系统布置于右岸,发电厂房位于何家堡村,主要由压力管道、厂房、尾水渠等组成。
本电站装机容量预计3750Kw,按《水利水电工程等级划分及洪水标准》(SL252—2000)中有关规定,属V等小(2)型工程,主要建筑物为5级建筑,次要建筑物为5级建筑。
水电站压力管课程设计学院:水利学院专业:水利水电工程科目:水电站课题:水电站压力管道课程设计姓名:学号: 313174云南农业大学水利学院2017年12月设计说明压力管道的设计步骤一般包括:(1)压力管功能布置;(2)压力管固定方法、设计;(3)压力管应力分析、计算;(4)压力管强度校核;(5)压力管抗外压稳定计算。
一、基本资料及参数1、最大发电流量;2、上游正常水位1000m;3、下游设计尾水水位850m;4、管轴线与水平线夹角;5、上游正常水位至伸缩节水位差7m;6、镇墩与地基摩擦系数;7、支墩与管身摩擦系数;8、伸缩节摩擦系数;9.水轮机调节时间。
二、压力管功能及布置功能:从水库、前池或调压室向水轮机输送水量。
布置:采用明钢管敷设。
布置时要尽可能选择短而直的线路,明钢管敷设在陡峭的山坡上;尽量选择良好的地质条件,明钢管敷设在坚固而稳定的山坡上,支墩和镇墩尽量设在坚固的岩基上,并清除表面覆盖层;尽量减少管道的起伏波折,避免出现反坡,利于管道排空,明钢管底部应高出地表至少0.6米,以便安装和检修;避开可能发生山崩或滑坡的区,明钢管尽量沿山脊布置,避免布置在山水集中的山谷中,若明钢管之上有坠石或可能崩塌的峭壁,要事先清除;首部设事故闸门,并考虑设置事故排水和防冲设施。
三、明钢管的固定、设计1.明钢管的敷设明钢管敷设在一系列支墩上,底部应高出地表0.65米。
明钢管宜做成分段式,在首尾设镇墩,两镇墩之间设伸缩节。
伸缩节布置在管段的上端,靠近上镇墩处。
敷设方式如图:2.明钢管的设计(1)管径的确定采用经验公式——彭德舒公式来初步确定压力钢管的经济直径:式中:为钢管的最大设计流量,;H为设计水头,m。
由基本资料得:所以压力钢管直径进制采用D=50mm为模,所以取D=2.05m。
(2)管长确定上游正常水位1000m,闸门进口水位为993m,上游正常水位至伸缩节水位差7m,下游设计为水位850m。
取进口直管段长5m,出口直管段长5m。
第八章水电站压力管道要求:掌握压力管道的工作特点、类型及总体布置,压力管道的尺寸拟定,设计方法和步骤。
第一节压力管道的功用和类型一、功用及特点(一) 功用压力管道是从水库、压力前池或调压室向水轮机输送水量的水管。
(二)特点(1) 坡度陡(2) 内水压力大,且承受动水压力的冲击(水击压力)(3) 靠近厂房。
严重威胁厂房的安全。
压力管道的主要荷载为内水压力,HD值是标志压力管道规模及技术难度的重要参数值。
当V=5~7m/s时,HD≈(0.15~0.18) N g H当N g相同时,H愈大,HD愈大。
目前最大达5000m2。
目前最大直径的钢管是巴基斯坦的塔贝拉水电站第三期扩建工程的隧洞内明钢管,直径为13.26m。
二、分类第二节压力管道的线路选择及尺寸拟定一、供水方式1.单元供水:一管一机。
不设下阀门。
优点:结构简单(无岔管)、工作可靠、灵活性好,易于制作,无岔管缺点:造价高适用:(1) 单机流量大、长度短的地下埋管或明管;(2) 混凝土坝内管道和明管道2.联合供水:一根主管,向多台机组供水。
设下阀门。
优点:造价低缺点:结构复杂(岔管)、灵活性差适用:、(1) 机组少、单机流量小、引水道长的地下埋管和明管3.分组供水:设多根主管,每根主管向数台机组供水。
设下阀门。
适用:压力水管较长,机组台数多,单机流量较小的情况。
地下埋管和明管单元供水联合供水分组供水二、明管布置管道与主厂房的关系:1.正向引近:低水头电站。
水流平顺、水头损失小,开挖量小、交通方便。
钢管发生事故时直接危机厂房安全。
2.纵向引近:高、中水头电站。
避免水流直冲厂房。
3.斜向引近:分组供水和联合供水。
(a)、(b) 正向引进(c)、(d) 纵向引进(e) 斜向引进压力水管引进厂房的方式三、线路选择压力管道的线路选择应结合引水系统中的其它建筑物(前池、调压室)和水电站厂房布置统一考虑。
1.路线尽可能短、直。
(经济、水头损失小、水击压力小)一般设在陡峻的山脊上。
四川省凉山州西昌安宁河洼垴水电站厂区枢纽工程(合同编号:WN/CII)压力钢管制作与安装施工方案***水利电力工程局洼垴电站工程项目经理部二○○九年四月审批:审核:编写:***水利电力工程局洼垴电站工程项目经理部二○○九年四月目录第一章工程概况............................................................................................................... - 1 - 1.1工程概况 (1)第二章编制依据............................................................................................................... - 1 - 2.1编制依据 (1)2.2编制原则 (2)第三章施工现场布置及资源投入................................................................................... - 2 - 3.1施工场地布置 (2)3.2资源配置 (2)第四章质量标准、管理体系和保证措施....................................................................... - 3 - 4.1质量标准 (3)4.2质量管理体系 (4)4.3施工质量保证措施 (5)第五章压力管道制作与安装程序................................................................................... - 6 - 5.1制作前的准备 (6)5.2直管、弯管的制作 (11)5.3附件的制造 (12)5.4防腐措施 (13)5.5压力钢管安装 (13)第六章压力管道的试验及验收..................................................................................... - 16 - 6.1质量检验及试验.. (16)第一章工程概况1.1工程概况洼垴水电站位于四川省凉山彝族自治洲西昌市境内,为安宁河流域水资源开发中干流规划20个梯级中的第8级电站,是以发电为单一开发目标的引水式小水电站工程,装机容量3×10MW(扩机)。
施工组织设计水电站管道及调压井工程施工组织设计承包人:(全称及盖章)施工队长:(签名)日期:年月日目录一、工程概况二、施工平面总布置三、施工进度计划四、主要工程施工方案五、施工组织机构与管理六、施工人员、机械及材料计划七、质量保证措施八、安全生产保证体系及措施九、文明施工与环境保护措施省市仙女湖水电站压力管道以及调压井土建工程一、工程概况XXXXX水电站位于省市东南部新唐乡横栏村境马尾沟河段,为马尾沟流域梯级开发的第一个梯级。
电站由混凝土挡水闸坝、右岸发电引水系统、岸边式地面厂房等建筑物组成。
挡水建筑物正常蓄水未为971.0 m ,总库容为8.06 m3,电站装机容量10MW。
混凝土闸坝顶高程972.5,建筑面积高程950.5 m ,最大坝高22 m;泄洪闸3孔,堰顶溢流泄洪,堰顶高程962.0 m,采用底流式消能。
发电引水系统布置在右案,引水线路全长约为3100 m,设置有调压井,引水隧洞开挖洞径为3.0 m,井后压力管道采用部分明敷和部分埋管结合形式,钢管主管径1.6 m,支管径0.8 m。
电站厂房位于下游右岸开阔地带,距坝址约3.5 km。
厂房由机组段、安装场、副厂房和尾水平台组成,主厂房长52.9 m,宽13.6 m,机组安装高程743.51 m。
升压站布置于厂房后侧台地上。
1.主要建设容本合同工程建设围为仙女湖水电站压力管道及调压井(不包括调压井开挖)土建工程。
2.工程施工条件(1)水文气象与工程地质马尾沟流域属亚热带湿润性季风气候区,东无严寒、夏无酷暑、雾多湿重,雨量丰沛,植被良好。
流域暴雨最早出现在4月,大多于10月结束,6-9月为暴雨集中的时期。
流域发生的暴雨多属涡切变型暴雨。
洪水由暴雨形成,洪水发生的时间与暴雨一致,4-10月为汛期,大洪水多发生在6-9月,其中7月份居多。
马尾沟流域属山溪性河流,山高坡陡,谷深河窄,洪水具有暴涨暴落、峰高量小等山溪性河流特点。
马尾沟流域与清江流域同属温带季风气候区,年平均气温15℃-17℃,7、8月份气温最高,一般为27℃-30℃,12、1月份气温最低,一般为2℃-8℃,极端最高气温44.9℃,(1953年8月19日),极端最低气温-12℃,(长阳1977年1月31日)。
引水式水电站引水隧洞及压力管道工程施工方案第一节施工特性1.1.1工程项目内容1.引水隧洞段53.07m(隧洞桩号18+000∙000m~18+053∙07m)石方洞挖、混凝土浇筑、喷混凝土、锚杆制安、钢筋制安等项目的施工;2.压力管道石方洞挖、石方井挖、混凝土浇筑、喷混凝土、锚杆制安、钢筋制安、支洞封堵等项目的施工;3.引水隧洞及压力管道工程工程所规定的其它土建项目;1.1.2工程特性引水隧洞本标段长53.07m,主要围岩类别为11~11I类,采用喷混凝土和挂网喷混凝土支护,设计开挖洞径6.6m,底板混凝土衬砌厚20cm,喷碎厚度10cm。
压力管道为埋管,由上平段、斜井段、下平段组成,最长单根长度483.438m。
主管段直径4.20m,开挖直径5.40m,支管直径2.00m o全部采用钢管衬护,钢衬材质6MnR,厚度20~36mm,钢管外回填混凝土厚60cm。
其中,上平段长约40.29m,斜段长约314.7m(含上、下弯段),下平段长约81.54mo 压力管道约在管轴线HOOm高程以下位于侵入岩体中外,其余均位于白云岩中。
白云岩中围岩总体为HI类,局部为IV类。
白云岩与侵入岩接触带约在管轴线IllOm高程左右,接触带岩体较破碎,属W~V类围岩;侵入岩中围岩以11类为主,局部In类,断裂破碎带及其影响带为IV类。
1.1.3主要工程量第一节施工规划及程序压力管道开挖形成二个施工通道。
第一施工通道:从7#支洞至上平段;第二施工通道:从8#支洞至下平段。
在各施工通道贯通后,分上、下游同时进行开挖。
平段采用全断面开挖,斜井段采用LM-300反井钻机自上而下钻①216mm导井,在井底更换钻具,自下而上扩挖成直径1.4m导井,再自上而下扩挖。
在压力管道开挖完成后跟进钢管安装、碎衬砌施工等。
结合本标工程总体进度计划,施工程序见下图。
施工程序框图第一节洞内布置1.3.1施工供风、供水施工风、水管路由7#施工支洞引入上平段(斜井)供施工用风和用水,下平段采用8#施工支洞引入;风水管分别采用①3”供风管、①2”供水管引入,布置于隧洞左侧,随开挖延伸。
水电站压力管道施工技术方案一、项目概述水电站作为一种重要的能源发电设施,其压力管道的施工至关重要。
本文将详细介绍水电站压力管道的施工技术方案,确保施工过程安全可靠,最大限度地提高水电站的发电效率。
二、施工前准备1. 勘察与设计在进行施工前,需进行勘察与设计工作。
通过对施工区域的地质、地貌、气候等环境因素的全面了解,确定施工方案及各项施工参数,确保施工的可行性和安全性。
2. 材料准备选用符合标准的优质材料,包括管道、管件、密封材料等。
确保材料具备良好的耐压、耐腐蚀性能,以及良好的可靠性和耐用性。
3. 施工人员培训对施工人员进行必要的培训,使其熟悉施工方案、操作规程以及相关安全措施,提高其责任意识和安全意识。
三、施工步骤1. 管道的开挖与铺设根据施工方案,对施工区域进行开挖,并根据设计要求进行管道的铺设。
在铺设过程中,要严格控制管道的坡度和线路,确保管道顺畅、排水畅通。
2. 管道的连接与密封管道铺设完成后,需进行管道的连接和密封工作。
连接时应保证连接口的平整,并采用可靠的连接方式,如螺纹连接、热熔连接等。
连接口处应使用密封材料进行密封,确保连接点的密封性和耐压性。
3. 管道的固定与支撑为了确保管道的稳定与安全,需进行管道的固定与支撑工作。
根据设计要求,在适当的位置设置管道支架,保证管道的稳定性和安全性。
4. 管道的测试与检验管道铺设完成后,需进行管道的测试与检验工作,以确保管道的质量和性能。
常用的测试方法包括压力测试、超声波检测等,通过这些测试手段可以及时发现管道中的缺陷和隐患,并采取相应措施进行修复和改进。
四、施工安全措施1. 安全防护措施在施工过程中,要加强安全防护措施,包括施工现场的围栏、警示标志的设置,为工人提供必要的个人防护装备,确保施工过程中安全无事故发生。
2. 施工中的应急预案制定合理有效的应急预案,明确应急措施和处理流程,以应对可能发生的事故和突发情况,保障施工过程中的安全和顺利进行。
施工组织设计水电站管道及调压井工程施工组织设计承包人:(全称及盖章)施工队长:(签名)日期:年月日目录一、工程概况二、施工平面总布置三、施工进度计划四、主要工程施工方案五、施工组织机构与管理六、施工人员、机械及材料计划七、质量保证措施八、安全生产保证体系及措施九、文明施工与环境保护措施湖北省恩施市仙女湖水电站压力管道以及调压井土建工程一、工程概况XXXXX水电站位于湖北省恩施市东南部新唐乡横栏村境内马尾沟河段,为马尾沟流域梯级开发的第一个梯级。
电站由混凝土挡水闸坝、右岸发电引水系统、岸边式地面厂房等建筑物组成。
挡水建筑物正常蓄水未为971.0 m ,总库容为8.06 m3,电站装机容量10MW。
混凝土闸坝顶高程972.5,建筑面积高程950.5 m ,最大坝高22 m;泄洪闸3孔,堰顶溢流泄洪,堰顶高程962.0 m,采用底流式消能。
发电引水系统布置在右案,引水线路全长约为3100 m,设置有调压井,引水隧洞开挖洞径为3.0 m,井后压力管道采用部分明敷和部分埋管结合形式,钢管主管内径1.6 m,支管内径0.8 m。
电站厂房位于下游右岸开阔地带,距坝址约3.5 km。
厂房由机组段、安装场、副厂房和尾水平台组成,主厂房长52.9 m,宽13.6 m,机组安装高程743.51 m。
升压站布置于厂房后侧台地上。
1.主要建设内容本合同工程建设范围为仙女湖水电站压力管道及调压井(不包括调压井开挖)土建工程。
2.工程施工条件(1)水文气象与工程地质马尾沟流域属亚热带湿润性季风气候区,东无严寒、夏无酷暑、雾多湿重,雨量丰沛,植被良好。
流域内暴雨最早出现在4月,大多于10月结束,6-9月为暴雨集中的时期。
流域发生的暴雨多属涡切变型暴雨。
洪水由暴雨形成,洪水发生的时间与暴雨一致,4-10月为汛期,大洪水多发生在6-9月,其中7月份居多。
马尾沟流域属山溪性河流,山高坡陡,谷深河窄,洪水具有暴涨暴落、峰高量小等山溪性河流特点。
马尾沟流域与清江流域同属温带季风气候区,年平均气温15℃-17℃,7、8月份气温最高,一般为27℃-30℃,12、1月份气温最低,一般为2℃-8℃,极端最高气温44.9℃,(恩施1953年8月19日),极端最低气温-12℃,(长阳1977年1月31日)。
流域受季风影响,冬季多北风,夏季多南风,平均风力在2级以上,个别地方曾发生过9、10级别大风。
马尾沟流域属鄂西暴雨区,雨量丰沛,多年平均降雨量1558.7mm,雨量年内分配不均,主要集中在6-9月。
坝址区河床宽约20-40m,右岸陡峭,左岸为古滑坡体,地形平缓。
河床基岩为泥盆系写经寺组的微晶灰岩,完整性较好,无平缓的软弱结构面,完全能满足低闸坝稳定的要求。
岩溶中等发育,以溶隙及小型洞穴为主,透水性中等,但其下5-17m深为写经寺组页岩,可作为不透水层的依托,防渗工程量不大。
右岸为石灰系黄龙组灰岩、岩关组砂页及泥盆系写经寺组灰岩。
岩层为倾向上游的横向坡,岸坡稳定。
地下水位高、水平防渗的距离约20m 左右。
左岸为规模巨大的潦叶湖古滑坡体,其形成年代久远,处于稳定状态。
滑体厚度一般为20~40m,结构疏松、透水性大,需作截水墙防渗。
(2)引水发电系统引水发电系统布置在右岸全长约3km 。
途径二迭系下统栖霞组含煤段、石炭系黄龙组灰岩、岩关组砂页岩、泥盆系写经寺组、黄家磴组、方台观组灰岩、泥灰岩、石英砂岩、页岩等,志留系纱帽组生物亮晶灰岩、石英砂岩夹页岩,隧洞出口为志留系下统罗惹坪组泥质粉砂岩。
其中m P 19炭质页岩夹薄煤层及泥盆系中的粘土岩及部分页岩为IV 类围岩,稳定性较差。
其它均为Ⅱ-Ⅲ类围岩,成洞条件较好。
调压井及厂房部分地质条件较好,边坡为逆向坡,厂房位于Ⅰ级阶地上,具备成井和建厂的地质条件。
(3)交通条件工程项目区交通较为便利,距新塘镇双河乡(恩鹤省级公路经过)约29Km 。
已改建的村级公路至厂房厂址处公路较为完善,工程所需机械设备、主要材料可运抵厂房厂址处,再通过业主架设缆机吊运到管道工地。
(4)建筑材料工程场区岩体为志留系下统罗惹坪组泥质粉砂岩,砂石料极少,砂石料主要来源从厂区上游4 km 的砂石厂采购,水泥从鹤峰水泥厂购买供应,钢筋在鹤峰城区建材市场采购。
运抵厂房厂址处,再通过业主架设缆机吊运到管道工地。
(5)水电供应施工用水从工区上游深山沟中采用φ20水管引水1km 至调压井,修建蓄水池,以满足施工及生活用水。
施工用电接业主安装在施工现场200m 处变压器电源。
(6)通讯设备手机网络已覆盖工区,局部信号较差,施工队办公室自配一部移动固定电话,主要负责人配备1部手机,以利各工区之间联络。
(7)施工场地我方在业主的统一规划协调范围内,根据以往施工经验进行规划,合理利用,原则上不占用耕地,业主负责征用。
(8)施工弃碴管道右岸厂房下游河边进行弃碴,距离≤300m。
所有弃碴均应服从业主的协调,并满足环境保护和水土保持的有关要求,将有用料最大限度地用于本工程。
二、施工平面总布置由于本工程分布较为集中,交叉作业多,相互干扰大。
根据工程项目分布特点,现做如下安排1、项目部设置项目部设置主要管理机构、主要管理人员生活住房、综合仓库等。
2、施工现场布置2.1在调压井处修建一个蓄水池。
2.2 在1#镇墩施工高程修建施工平台一个,设置搅拌站、材料仓库、砂石堆料场等生产设施。
2.3 在2#镇墩施工高程右边开挖运渣道路,在渣场旁边修建施工平台一个,设置搅拌站、材料仓库、砂石堆料场、施工人员住房等生产生活设施。
2.4 沿4#镇墩从厂房后面,修施工公路一条至厂房下游弃渣场,路面宽度5米。
在4号镇墩右边修建施工平台一个,设置搅拌站、材料仓库、砂石堆料场等生产生活设施。
2.5 在厂房附近修建材料仓库及施工人员住房,钢筋、模板制作加工厂、机械设备停置场等生产生活设施。
3、施工道路工程项目区交通较为便利,距新塘乡双河镇(恩鹤省级公路经过)约29 km。
已改建的村级公路至厂房厂址处公路较为完善,工程所需机械设备、主要材料可运抵厂房厂址处。
4、水电施工用水从工区下游深山沟中采用φ20水管引水1km至调压井,修建蓄水池,以满足施工及生活用水。
施工用电接业主安装在施工现场200m处变压器电源。
5、通讯施工队办公室配一部固定电话,主要负责人各配备1部手机,以利各工区之间联络。
6、施工临时用地计划表施工临时用地计划表注:施工平台根据现场条件确定三施工进度计划1、施工总进度计划根据招标文件要求,结合工程特点,考虑天气影响,2008年9月30日前完成斜洞开挖、管道开挖、灌注桩、3# 4#镇墩、支墩一期砼,2008年11月30日前完成镇墩二期砼,2008年12月30日前完成工程施工任务。
2、施工进度安排:由于本工程工期紧,工程量较大,拟安排多个施工班组同时进场分散施工,流水作业。
斜洞开挖: 8月10日----9月30日管道开挖(镇墩基础): 8月13日----9月20日灌注桩: 8月15日----9月30日3# 4# 镇墩、支墩一期砼: 8月25日----9月30日镇墩二期砼: 10月15日---11月30日管道槽护砌: 10月30日---12月30日钢管外包砼: 11月15日---12月30日调压井及下部砼: 10月1日----12月30日竣工验收: 1月1日-----1月10日施工进度计划横道图(附后)8 仙女湖电站压力管道施工队4、保证进度的措施为保证工程按期完成,建立完善的进度保证体系,合理安排好人员、设备及材料供应。
4.1、组织保证:组建高效精干的项目经理部,合理配备后勤保障系统。
4.2技术保证措施①、编制具有严密性、可预见性、经济合理、安全可靠的施工进度计划及技术方案。
在确保质量和工程安全的前提下,统筹兼顾合理安排,考虑施工现场可能对工期造成延误的各种因素,编制合理的周作业计划及月作业计划,并根据实际进度情况,及时调整,实行动态管理。
如出现工期滞后现象要及时分析原因,做到‘以日保周,以周保月’.根据总进度目标和施工进度、施工难度、环境等特点,提前预测一些可能发生的工序间交叉配合不到位的现象,采取有效措施、抓住重点、优化配置资源、合理调配劳动力和机械设备,关键做好调度工作:及时、灵活、准确、果断协调各方的配合,及时排除施工中出现的各种矛盾,克服薄弱环节,实现动态平衡。
②、成立技术攻关小组,现场建立以总工为核心,施工科、质检科为指导,技术员为主体的三级管理体系,组织、监督、指导现场施工技术。
4.3、实行项目经理例会制度①、严格执行工地计划会制度,工地每周召开一次进度会,项目经理主持,落实每周由项目经理组织召开的计划会的内容,重大问题及时提出,并组织协调实施解决,总结本期工作情况,部署下期工作任务。
②、协调内部各种关系,如领导关系、协作关系、承包关系等,做到团结、高效。
加强同相关方面的联系和协调,谋求工程项目施工良好的外部环境,要增进同业主、监理、设计单位的联系和汇报。
③、协调主要工程和附属工程、主要工序和次要工序、主要事件和次要事件之间的关系,本着“有主有次、确定重点”的原则,处理好各项工作。
⑤、对施工中出现特殊情况而造成工期延误的,根据实际情况及时增加人员及施工设备的投入,保证工期。
4.4、技术保证措施①、编制具有严密性、可预见性、经济合理、安全可靠的施工技术方案。
②、成立技术攻关小组,现场建立以总工为核心,施工科、质检科为指导,技术员为主体的三级管理体系,组织、监督、指导现场施工技术。
③、针对本工程特点,抓好新技术、新工艺的推广使用,及时解决施工中出现的各级科技技术问题。
④、设置咨询专家组和技术顾问,对工程中出现的重大技术问题进行研究和指导。
4.5、设备材料保证措施:①、机械设备状况的好坏是保证工期的关键,主要设备保证性良好,杜绝陈旧设备进场,维修队需配备足够的配件,全天候巡回检查,发现故障及时排除,决不能出因设备不足或不好,而造成延误工期的现象。
②、材料供应是本工程保证工期的一个关键所在,后勤供应应根据实际情况安排材料进场,根据进度计划中的旬工程量安排,提前将砂石等材料运抵厂房厂址处,再通过业主架设缆机吊运到管道各施工平台,以确保本工程顺利施工。
四、主要工程施工方案1.施工总布署:由于本工程工期紧,工程量较大,拟安排多个施工队同时进场施工,流水作业。
调压井、管道槽、隧洞分别组建独立的施工班组,独立施工,统一由项目经理部协调配置材料及机械设备。
土方施工拟采用1m3挖掘机挖土,5T自卸汽车运土方,30#装载机装车整平渣场。
砼工程采用2台0.35 m3搅拌机组成搅拌站,人力斗车运送,缆机吊运及门型井架提升或溜筒溜砼,1.1KW插入式振捣器振捣。
2.主要项目施工方案2.1管道施工2.1.1施工程序:测量放样→管道槽土方开挖→桩基开挖→镇、支墩浇筑→护底护坡→检查验收.2.1.2主要施工方法及要点:2.1.2.1测量放样:根据设计图纸采用全站仪测量放样,按设计要求确定控制边线、轴线、高程等。
