电梯安装过程记录04

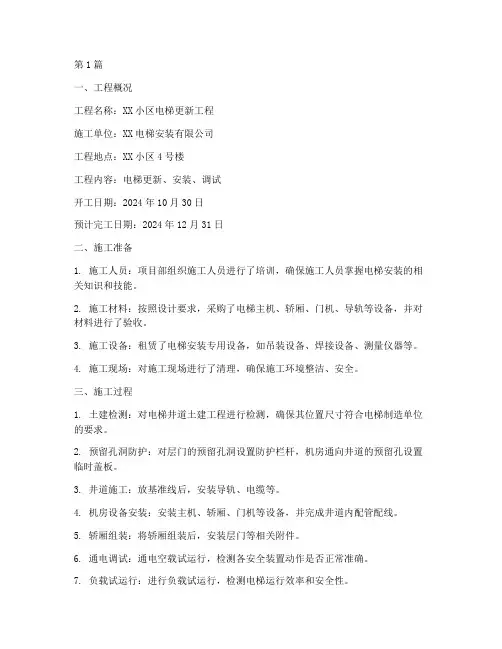

第1篇一、工程概况工程名称：XX小区电梯更新工程施工单位：XX电梯安装有限公司工程地点：XX小区4号楼工程内容：电梯更新、安装、调试开工日期：2024年10月30日预计完工日期：2024年12月31日二、施工准备1. 施工人员：项目部组织施工人员进行了培训，确保施工人员掌握电梯安装的相关知识和技能。

2. 施工材料：按照设计要求，采购了电梯主机、轿厢、门机、导轨等设备，并对材料进行了验收。

3. 施工设备：租赁了电梯安装专用设备，如吊装设备、焊接设备、测量仪器等。

4. 施工现场：对施工现场进行了清理，确保施工环境整洁、安全。

三、施工过程1. 土建检测：对电梯井道土建工程进行检测，确保其位置尺寸符合电梯制造单位的要求。

2. 预留孔洞防护：对层门的预留孔洞设置防护栏杆，机房通向井道的预留孔设置临时盖板。

3. 井道施工：放基准线后，安装导轨、电缆等。

4. 机房设备安装：安装主机、轿厢、门机等设备，并完成井道内配管配线。

5. 轿厢组装：将轿厢组装后，安装层门等相关附件。

6. 通电调试：通电空载试运行，检测各安全装置动作是否正常准确。

7. 负载试运行：进行负载试运行，检测电梯运行效率和安全性。

8. 验收合格：整理各项记录，准备申报准用。

四、施工安全管理1. 施工人员安全培训：对施工人员进行安全培训，提高安全意识。

2. 施工现场安全管理：施工现场设置安全警示标志，确保施工安全。

3. 电梯井道防护：在电梯井道内设置防护栏杆，防止人员坠落。

4. 高空作业：高空作业人员必须佩戴安全带，防止高空坠落。

5. 临时用电：临时用电线路必须符合安全要求，防止触电事故。

五、施工进度1. 开工日期：2024年10月30日2. 预计完工日期：2024年12月31日3. 实际完工日期：2024年12月28日（提前3天完工）六、施工总结本工程严格按照设计要求和国家相关规范进行施工，确保了施工质量和安全。

在施工过程中，项目部加强了对施工人员的培训和现场管理，确保了施工进度和质量。

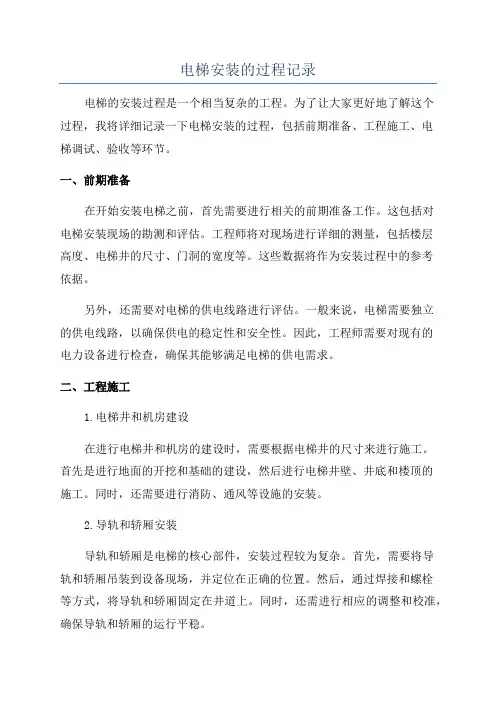

电梯安装的过程记录电梯的安装过程是一个相当复杂的工程。

为了让大家更好地了解这个过程，我将详细记录一下电梯安装的过程，包括前期准备、工程施工、电梯调试、验收等环节。

一、前期准备在开始安装电梯之前，首先需要进行相关的前期准备工作。

这包括对电梯安装现场的勘测和评估。

工程师将对现场进行详细的测量，包括楼层高度、电梯井的尺寸、门洞的宽度等。

这些数据将作为安装过程中的参考依据。

另外，还需要对电梯的供电线路进行评估。

一般来说，电梯需要独立的供电线路，以确保供电的稳定性和安全性。

因此，工程师需要对现有的电力设备进行检查，确保其能够满足电梯的供电需求。

二、工程施工1.电梯井和机房建设在进行电梯井和机房的建设时，需要根据电梯井的尺寸来进行施工。

首先是进行地面的开挖和基础的建设，然后进行电梯井壁、井底和楼顶的施工。

同时，还需要进行消防、通风等设施的安装。

2.导轨和轿厢安装导轨和轿厢是电梯的核心部件，安装过程较为复杂。

首先，需要将导轨和轿厢吊装到设备现场，并定位在正确的位置。

然后，通过焊接和螺栓等方式，将导轨和轿厢固定在井道上。

同时，还需进行相应的调整和校准，确保导轨和轿厢的运行平稳。

3.钢丝绳和驱动装置安装电梯的驱动装置通常由电动机和减速器组成。

在安装过程中，需要将驱动装置吊装到电梯井中，并与轿厢的驱动系统相连接。

同时，还需安装钢丝绳，并将其与驱动装置相连接。

在安装过程中，需要进行相应的调整和校准，以确保驱动装置能够正常运行。

4.控制系统安装电梯的控制系统是保证电梯正常运行的重要部分。

在安装过程中，需要将控制系统的各个部件进行连接，并固定在电梯井中。

同时，还需进行相应的电气接线和调试。

在安装完成后，需要进行相应的测试和检查，以确保控制系统能够正常运行。

三、电梯调试在电梯安装完成后，还需要进行相应的调试工作。

首先，需要对电梯进行负载测试，以确保其能够正常运行和承载额定负荷。

同时，还需要对各个部件进行调试和校准，以优化电梯的运行性能。

一、工程名称：XX小区电梯安装工程二、施工地点：XX小区1号楼三、施工日期：2023年5月1日至2023年5月15日四、施工内容：电梯导轨、层门支架、螺栓埋设等隐蔽工程五、施工过程：1. 施工前准备（1）根据电梯安装图纸和施工规范，编制施工方案，明确施工步骤、质量要求、安全措施等。

（2）组织施工人员学习施工方案，确保施工人员掌握施工技术要求。

（3）对施工场地进行清理，确保施工环境整洁。

2. 施工过程（1）导轨安装1）测量井道尺寸，确保导轨安装位置准确。

2）在井道内设置导轨支架，确保支架稳固。

3）将导轨放置在支架上，调整导轨水平度，确保导轨安装平整。

4）对导轨进行固定，确保导轨牢固。

（2）层门支架安装1）在层门位置设置支架，确保支架稳固。

2）将层门支架与导轨连接，确保连接牢固。

3）对层门支架进行加固，确保支架稳定性。

（3）螺栓埋设1）根据设计要求，在井道内预埋螺栓，确保螺栓位置准确。

2）使用电钻钻孔，确保孔径与螺栓规格相符。

3）将螺栓插入孔内，使用扳手拧紧螺栓，确保螺栓牢固。

4）对螺栓进行隐蔽处理，确保螺栓埋设隐蔽。

3. 施工质量检查（1）对导轨安装进行测量，确保导轨水平度符合要求。

（2）对层门支架进行检查，确保支架稳固、连接牢固。

（3）对螺栓埋设进行检查，确保螺栓位置准确、牢固。

六、施工验收1. 施工单位对施工质量进行自检，确保施工质量符合要求。

2. 监理单位对施工质量进行验收，对不合格项进行整改。

3. 施工单位对整改后的工程进行复检，确保整改到位。

4. 监理单位对复检后的工程进行最终验收，合格后办理验收手续。

七、施工记录1. 施工记录表工程名称：XX小区电梯安装工程施工地点：XX小区1号楼施工日期：2023年5月1日至2023年5月15日施工内容：电梯导轨、层门支架、螺栓埋设等隐蔽工程施工人员：XXX2. 隐蔽工程验收记录工程名称：XX小区电梯安装工程施工地点：XX小区1号楼验收日期：2023年5月16日验收人员：XXX验收意见：合格八、总结本工程电梯安装隐蔽工程施工过程中，严格按照施工规范和设计要求进行施工，确保施工质量符合要求。

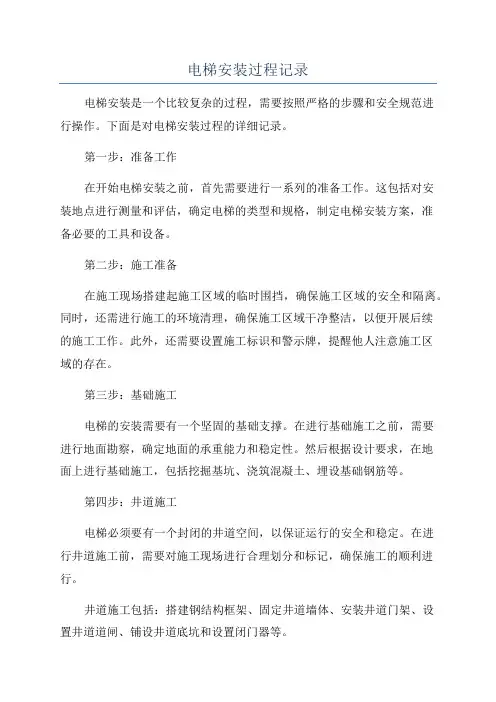

电梯安装过程记录电梯安装是一个比较复杂的过程，需要按照严格的步骤和安全规范进行操作。

下面是对电梯安装过程的详细记录。

第一步：准备工作在开始电梯安装之前，首先需要进行一系列的准备工作。

这包括对安装地点进行测量和评估，确定电梯的类型和规格，制定电梯安装方案，准备必要的工具和设备。

第二步：施工准备在施工现场搭建起施工区域的临时围挡，确保施工区域的安全和隔离。

同时，还需进行施工的环境清理，确保施工区域干净整洁，以便开展后续的施工工作。

此外，还需要设置施工标识和警示牌，提醒他人注意施工区域的存在。

第三步：基础施工电梯的安装需要有一个坚固的基础支撑。

在进行基础施工之前，需要进行地面勘察，确定地面的承重能力和稳定性。

然后根据设计要求，在地面上进行基础施工，包括挖掘基坑、浇筑混凝土、埋设基础钢筋等。

第四步：井道施工电梯必须要有一个封闭的井道空间，以保证运行的安全和稳定。

在进行井道施工前，需要对施工现场进行合理划分和标记，确保施工的顺利进行。

井道施工包括：搭建钢结构框架、固定井道墙体、安装井道门架、设置井道道闸、铺设井道底坑和设置闭门器等。

第五步：轿厢安装在进行轿厢安装之前，需要进行轿厢的运输和组装工作。

首先需要将轿厢组装好，包括内部装修、控制系统和安全防护系统等。

然后，将组装好的轿厢吊装到井道内，并安装好导轨和滑块。

第六步：安装门系统电梯门系统是电梯运行中最重要的部分之一、在安装门系统之前，需要进行门套的安装和调整工作。

然后，将电梯门安装到井道内，并与轿厢门相对应，确保门的正常运行和关闭。

第七步：电气连接和调试电梯安装后，需要进行电气连接和调试工作。

这包括安装电气控制箱和控制设备，完成对电梯的电气连接，并对各个部件和系统进行测试和调试，以确保电梯运行的正常和安全。

第八步：试运行和验收在电梯安装完成后，需要进行试运行和验收工作。

首先进行各项功能和安全性测试，包括载重测试、速度测试、制动测试、救援测试等。

然后，对电梯进行全面检查和验收，确保电梯能够满足相关标准和要求。

电梯安装自检（施工过程）记录用户名称：
地址：
电梯型号：
施工班组：
施工单位：
河南华攀伟业机电设备有限公司
自检说明
1、为保证电梯安装质量，每步工序可追溯性，安装调整后将自检数
据如实填写在规定的表格中。

2、检验标准：GB7588-200
3、GB10060-1993。

3、填写要求：有实测值时需填写实测值,无实测值时应填写“√”或
“×”没有的项目用“／”表示。

4、板图按示意图中的符号标示。

5、隐蔽工程按标准施工，要求施工人员和检查人员签字。

电梯安装工程施工方案
电梯机房规范表
编号：
电梯敷线、接线规范表
编号：
电梯安装工程
编号：
电梯安装工程
编号：
曳引机安装质量记录
编号：
编号：
编号：
编号：
编号：
轿厢安装质量记录
编号：
对重装置、补偿链装置安装质量记录
编号：
井道机械设备安装质量记录
编号：
钢丝绳安装质量记录
编号：
厅门安装测量检查记录
运行检查记录（平衡系数）。

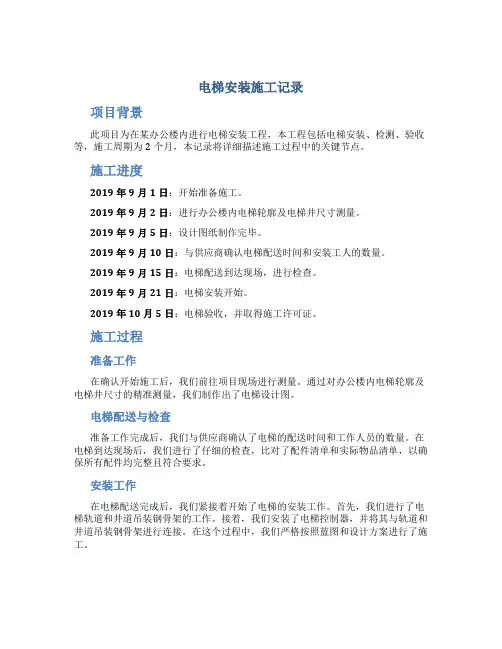

电梯安装施工记录项目背景此项目为在某办公楼内进行电梯安装工程，本工程包括电梯安装、检测、验收等，施工周期为2个月，本记录将详细描述施工过程中的关键节点。

施工进度2019年9月1日：开始准备施工。

2019年9月2日：进行办公楼内电梯轮廓及电梯井尺寸测量。

2019年9月5日：设计图纸制作完毕。

2019年9月10日：与供应商确认电梯配送时间和安装工人的数量。

2019年9月15日：电梯配送到达现场，进行检查。

2019年9月21日：电梯安装开始。

2019年10月5日：电梯验收，并取得施工许可证。

施工过程准备工作在确认开始施工后，我们前往项目现场进行测量。

通过对办公楼内电梯轮廓及电梯井尺寸的精准测量，我们制作出了电梯设计图。

电梯配送与检查准备工作完成后，我们与供应商确认了电梯的配送时间和工作人员的数量。

在电梯到达现场后，我们进行了仔细的检查，比对了配件清单和实际物品清单，以确保所有配件均完整且符合要求。

安装工作在电梯配送完成后，我们紧接着开始了电梯的安装工作。

首先，我们进行了电梯轨道和井道吊装钢骨架的工作。

接着，我们安装了电梯控制器，并将其与轨道和井道吊装钢骨架进行连接。

在这个过程中，我们严格按照蓝图和设计方案进行了施工。

安装完成与验收经过了近两周的安装工作，我们成功的完成了电梯的施工。

接下来，我们对电梯进行了严格的验收工作，以确保电梯的使用安全。

在验收过程中，我们一项一项的检查电气和机械部件，测试了各个功能。

最后，我们取得了施工许可证，这个许可证代表着电梯已经满足了所有安全要求。

在这个项目中，我们通过精细的测量、设计和安装工作，成功的完成了电梯安装工程。

我们坚持严格按照设计方案进行施工工作，经过了79天的努力工作，最终成功完成了这个项目。

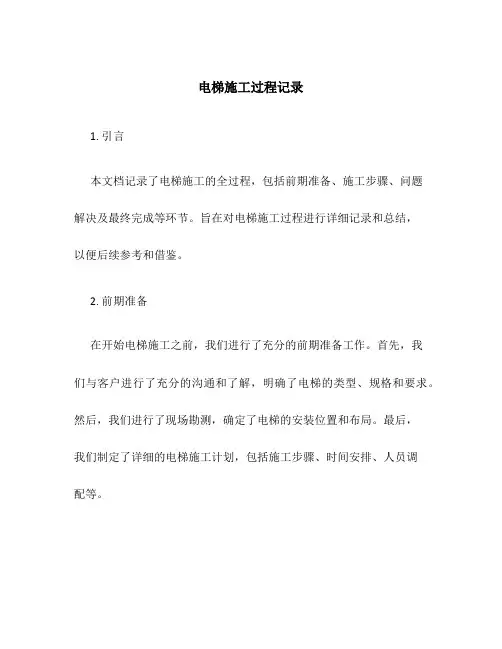

电梯施工过程记录1. 引言本文档记录了电梯施工的全过程，包括前期准备、施工步骤、问题解决及最终完成等环节。

旨在对电梯施工过程进行详细记录和总结，以便后续参考和借鉴。

2. 前期准备在开始电梯施工之前，我们进行了充分的前期准备工作。

首先，我们与客户进行了充分的沟通和了解，明确了电梯的类型、规格和要求。

然后，我们进行了现场勘测，确定了电梯的安装位置和布局。

最后，我们制定了详细的电梯施工计划，包括施工步骤、时间安排、人员调配等。

3. 施工步骤3.1 梯井准备在施工之前，我们对梯井进行了清理和整理，并确保梯井内的空气流通良好。

同时，我们检查了梯井的结构和材料，确保其满足电梯施工的要求。

3.2 安装轿厢和门套我们首先安装了轿厢和门套。

我们将轿厢和门套的组件运送到现场，并按照施工计划进行安装。

在安装过程中，我们严格按照制造商的指导和相关标准进行操作，确保安装质量和安全性。

3.3 安装驱动系统和导轨接下来，我们安装了电梯的驱动系统和导轨。

我们将驱动系统的各个部件安装到梯井中，并将导轨固定在梯井壁上。

在安装过程中，我们确保每个部件的连接牢固，且符合相关的安全标准。

3.4 接通电源和调试安装完驱动系统和导轨后，我们接通了电梯的电源，并进行了相应的调试工作。

我们检查电源接线是否正确，调试电梯的各项功能，包括上升、下降、门的开关等。

在调试过程中，我们严格遵守安全操作规程，确保调试的顺利进行。

3.5 安装操作面板和安全装置最后，我们安装了电梯的操作面板和安全装置。

我们根据电梯的规格和要求，将操作面板和安全装置安装到合适的位置，并进行必要的调整和测试，确保其正常运行。

4. 问题解决在电梯施工的过程中，我们遇到了一些问题，并进行了及时的解决。

其中一个常见的问题是梯井尺寸与电梯规格不匹配。

我们通过与制造商沟通，并重新设计梯井结构，解决了这个问题。

另外，我们还遇到了一些电梯组件的损坏或缺失的情况，我们及时联系制造商并重新采购了这些组件，确保施工的顺利进行。

编号：

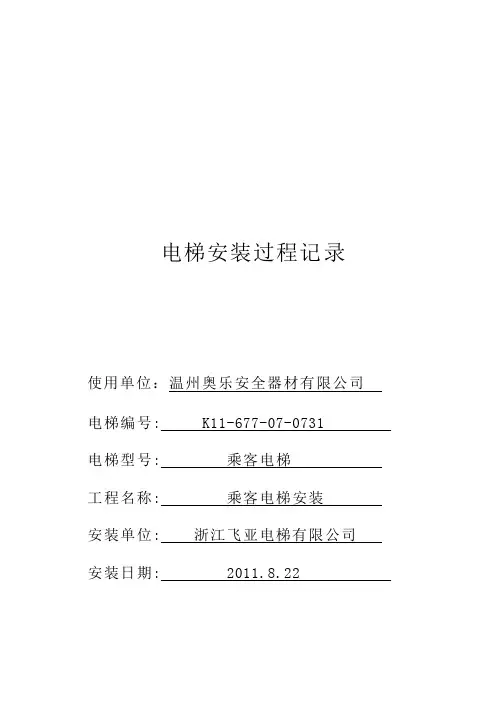

电梯安装过程记录
电梯型号: 工程名称: 安装单位: 安装日期:
****电梯
一、工程概况
二、电梯施工前土建工程检查记录
三、电梯设备进场开箱检验记录表
意见
参加验收单位
电梯供应商
合格不合格
代表：
年月日
安装单位
合格不合格
项目负责人：
年月日
监理（建设）单位
合格不合格
监理工程师：
年月日
四、电梯隐蔽工程记录
搁机梁埋入图及尺寸导轨支架埋设图及尺寸
采用膨胀螺栓固定支架
因此无此项
曳引钢丝绳头及锥套间浇注巴氏合金的工艺和
强度应符合安装说明书要求
无此项
地坎埋设应符合安装说明书要求无此项
自检结论：
自检人员：年月日
五、导轨安装记录
六、曳引机安装记录
七、轿厢安装记录
八、门系统安装记录
九、电气安装调试记录
十、试运行记录。

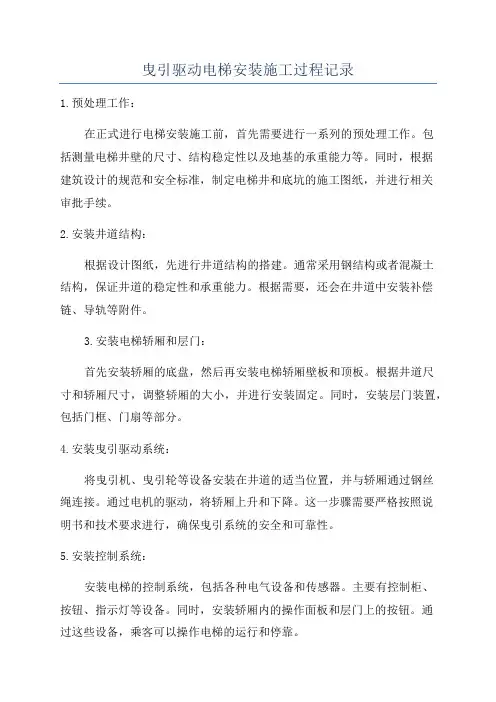

曳引驱动电梯安装施工过程记录1.预处理工作：在正式进行电梯安装施工前，首先需要进行一系列的预处理工作。

包括测量电梯井壁的尺寸、结构稳定性以及地基的承重能力等。

同时，根据建筑设计的规范和安全标准，制定电梯井和底坑的施工图纸，并进行相关审批手续。

2.安装井道结构：根据设计图纸，先进行井道结构的搭建。

通常采用钢结构或者混凝土结构，保证井道的稳定性和承重能力。

根据需要，还会在井道中安装补偿链、导轨等附件。

3.安装电梯轿厢和层门：首先安装轿厢的底盘，然后再安装电梯轿厢壁板和顶板。

根据井道尺寸和轿厢尺寸，调整轿厢的大小，并进行安装固定。

同时，安装层门装置，包括门框、门扇等部分。

4.安装曳引驱动系统：将曳引机、曳引轮等设备安装在井道的适当位置，并与轿厢通过钢丝绳连接。

通过电机的驱动，将轿厢上升和下降。

这一步骤需要严格按照说明书和技术要求进行，确保曳引系统的安全和可靠性。

5.安装控制系统：安装电梯的控制系统，包括各种电气设备和传感器。

主要有控制柜、按钮、指示灯等设备。

同时，安装轿厢内的操作面板和层门上的按钮。

通过这些设备，乘客可以操作电梯的运行和停靠。

6.安装安全系统：安装安全系统是保证电梯运行安全的重要环节。

主要包括速度监测装置、限速器、过载保护装置等。

这些设备可以监测电梯的运行状态，一旦发生异常，可以及时停止电梯的运行，确保乘客的安全。

7.调试和试运行：电梯安装施工完成后，还需要进行调试和试运行。

通过调试，检测控制系统、曳引驱动系统和安全系统的功能是否正常。

并模拟各种工况，确保电梯的运行平稳和安全。

在试运行过程中，还需要进行各项性能测试，如载重试验、速度试验等。

8.监管验收：最后，电梯安装施工结束后需要进行监管验收。

相关部门将对电梯的安装质量、安全性能和使用功能进行检查和评估。

只有通过验收后，电梯才能投入正式使用。

综上所述，曳引驱动电梯的安装施工过程是一个复杂且细致的过程。

需要进行多个步骤的安装和调试，同时要符合相关的标准规范和安全要求。

电梯安装施工过程记录项目名称：电梯安装施工项目日期： XX年XX月XX日-XX年XX月XX日1. 项目背景本文档记录了在XX年XX月XX日至XX年XX月XX日期间进行的电梯安装施工的过程。

本项目是在XX市一栋高层住宅楼中进行的，旨在为住户提供高效、安全的垂直交通工具。

2. 施工准备阶段2.1 概述在项目开始前的准备阶段，我们与项目负责人进行了深入的沟通和项目规划。

我们收集了项目所需的所有资料、图纸和技术规范，以确保施工过程符合相关标准和要求。

我们还购买了所需的施工材料和设备，并制定了详细的施工计划。

2.2 验收在准备阶段的最后，我们对施工现场进行了验收，以确保其符合施工要求。

我们检查了电梯安装位置的结构安全性，并确认所需的安装空间和电力供应是否满足要求。

3. 施工过程在准备阶段完成后，我们开始了电梯安装施工的实际过程。

下面是我们进行的一些主要步骤：3.1 施工现场准备我们首先清理了安装区域，确保施工现场的干净和整洁。

然后，我们根据施工图纸确定了电梯的具体位置，并标记了安装点。

3.2 结构加固在安装电梯之前，我们进行了必要的结构加固工作。

我们对电梯井壁进行了加固，确保其能够承受电梯的重量和运行时的振动。

此外，我们还对电梯门的位置、尺寸进行了测量和调整。

3.3 安装电梯轨道我们按照施工图纸的要求，安装了电梯所需的轨道系统。

我们使用专业工具将轨道准确地连接到电梯井壁，并确保其垂直和水平度符合标准。

3.4 引导装置和导轨安装在轨道安装完成后，我们安装了电梯的引导装置和导轨。

我们确保导轨的位置准确，同时进行了调整和测试，以确保电梯能够顺畅地运行。

3.5 操作面板和按钮安装接下来，我们安装了电梯的操作面板和按钮。

我们将操作面板安装在每层楼的墙壁上，并确保其位置符合人体工程学要求。

3.6 电气布线和连接在完成机械安装后，我们进行了电气布线和连接。

我们确保电子设备和传感器正确连接，同时进行了配电箱和开关的安装。

编号：电梯安装过程记录电梯型号 :工程名称 :安装单位 :安装日期 :上海中业电梯安装维修有限企业一、工程概略设施种类设备名称设施型号产权单位产权单位地点使用单位使用单位地点设施使用地点邮政编码制造单位制造单位制造年代出厂编号联系电话安装单位资格证书号安装负责人联系电话管理人员电梯额定速度电梯额定载荷层 /站 /门电梯提高升度顶层高度底坑深度备注二、电梯施工前土建工程检查记录序号检测内容自检结果监检结果机房（机器设备间）的结构应能蒙受预约的载荷1和力。

机房（机器设备间）的平面及高度等尺寸应能满2足电梯安装后作业人员安全操作空间的要求。

井道壁应有足够的机械强度，可以知足电梯各样3运行工况下的受力要求。

4钢井架构造的井道应有承载能力的查收证明。

井道平面尺寸应能保证轿厢、对重及导轨等安装5后，相应的安全间距知足要求。

井道顶部构造及顶层高度应能保证电梯安装后，6其顶部空间切合要求。

井道圈梁及预埋件等应知足导轨和层门等安装7工艺的要求。

电梯实际提高升度以及各层门、井道安全门及检8修门的井道张口应与参数及图纸符合并满足有关要求。

①底坑地面的强度应能满足GB7588-2003的5.3.2 条款规定的各样受力条件要求。

9② 假如轿厢与对重（或均衡重）之下确有人可以到达的空间，其设计受力强度还应不小于5000N/m 2。

3.2 底坑深度应能保证电梯安装后，其底坑空间10符合要求。

自检结论：自检人员：年月日监检结论：监检人员：年月日三、设施开箱状况记录包装箱数目包装箱外观状况及箱号零零件质量状况缺损零零件名称、规格、数目办理方法备注建设（监理）单安装单位位开箱人员开箱人员(署名 )(署名 )日期 :日期:四、电梯隐蔽工程记录搁机梁埋入图及尺寸导轨支架埋设图及尺寸曳引钢丝绳头及锥套间浇注巴氏合金的工艺和强度应符合安装说明书要求地坎埋设应符合安装说明书要求自检结论：自检人员：年月日监检结论：监检人员：年月日五、导轨安装记录序号检测内容自检结果监检结果1导轨安装地点一定切合土建部署要求。

电梯安装过程记录概述为更好地满足居民的出行需要，本小区在B栋楼加装了电梯。

本文主要记录了电梯安装过程中的一些关键信息及注意事项。

安装过程安装前的准备工作1.工期计划：确定施工开始和结束时间，预留出足够的安装时间，同时考虑对居民生活的影响，确保工期不会过长。

2.材料采购：准确估算所需材料数量，及时采购，并为材料储备备用方案。

3.安全措施：安装过程中必须做好安全措施，设置好警告标志，并对施工现场进行防护。

安装步骤1.建立工地：确定电梯安装位置，搭建施工平台，便于施工人员操作。

2.钢结构安装：根据设计图纸及要求进行电梯轿厢、配重块、导轨的位置及大小的确定，安装轿厢、导轨、减震器、轮轴等组件。

3.电气系统安装：对电梯传动系统、电控系统、触发控制系统进行安装组装。

4.试运行测试：对电梯进行机械和电气综合测试，确保电梯安装完好，并对于任何不正常情况应及时进行纠正调整。

安装结束1.清理工地：完成电梯安装后，对施工现场进行清洁，恢复周围环境，保证邻居生活不受干扰。

2.现场验收：验收符合国家电梯安全监察检验标准，电梯使用合规。

3.归档：备份所有相关文件和工程资料，整理工作，以备后续查询和查验（如电梯安全监察检验等）。

注意事项1.电梯施工现场应设立明显安全防护标志，并配备管控人员，对非关人员进行限制和提醒。

2.在安装过程中，必须严格按照操作规程、操作规范执行，特别是安装质量和安全关键部位。

3.要求施工人员具备相关电梯安装经验，严格按照国家规定进行监察检验和验收。

以上是我小区B栋楼加装电梯的安装过程记录，无论是我们的施工队伍还是监察人员都十分努力，保证了电梯的质量安全。

在此感谢他们的辛勤付出。
