单层工业厂房设计任务书(下)new
- 格式:doc
- 大小:165.50 KB
- 文档页数:3
单层工业厂房课程设计某炼钢厂金工车间两跨等高排架,总长120m,每跨跨度24 m,柱距除端部为5.5m,其余均为6m,中间设伸缩缝一道;车间内每跨设有两台20/5t、15/3t、10t的A5级吊车,轨顶设计标高为11.2 m、9.6m、9.9m、10.2m、10.8m,其平面及剖面如图所示。
外墙无连系梁,墙厚240mm,每开间侧窗面积24m2,铝合金窗,无天窗或有天窗。
一.工程地质条件车间所在地点为某市郊区,地面下场0.8 m内为填土,填土下5.5 m厚为粉质粘土,地基承载力特征值f ak=225 kN/m2、200 kN/m2、210kN/m2,地下水位为-4.6m,无腐蚀性;基本风压w0=0.3, 0.4, 0.5, 0.6, 0.7, 0.75kN/m2,基本雪压为0.25kN/m2,0.3kN/m2,,0.35kN/m2,,0.4kN/m2,,0.5kN/m2,,0.55kN/m2,0.6kN/m2,0.7kN/m2,。
二、排架柱及基础材料选用(1)排架柱采用C30混凝土,纵向钢筋采用HRB400级,箍筋采用HPB235级钢筋;(2)基础,采用C25混凝土,钢筋采用HPB235或HRB335级钢。
三、设计要求及内容要求:1.了解结构布置及结构构件选型原则;2.掌握风荷载、吊车荷载的计算方法;3.掌握等高排架的内力计算方法及柱的内力组合方法;4.掌握单层厂房柱、基础的各项设计及验算方法;5.了解预埋件的布置要求,掌握结构施工图的绘制方法。
内容1.结构布置及结构构件选型;2.荷载计算;3.排架内力分析;4.柱内力组合;5.柱截面设计;6、基础设计7.绘制结构施工图。
四、图纸要求(1)绘制单层工业厂房结构施工图1.厂房结构选型及布置;1.柱模板及配筋图(A柱和B柱);2.基础平面布置及配筋图。
可以计算机绘制也可以手绘。
(2)计算书1、要求计算准确,步骤完整,内容清晰。
计算书格式及书写步骤可参阅混凝土结构与砌体结构(教材)或自行设计书写格式。
单层厂房课程设计任务书一、 设计题目:金工车间双跨等跨等高厂房 二、 设计任务: 1.单层厂房结构布置; 2.标准构件选择;3.排架柱以及柱下基础设计。
三、设计内容:1.确定纵、横向定位轴线,上、下柱的高度以及截面尺寸;2.选用屋面板、天窗架、屋架、基础梁、吊车梁以及轨道连接件; 3.计算排架所承受的各项荷载;4.计算排架在各种荷载作用下的内力; 5.柱及牛腿设计,柱下独立基础设计; 6.绘制施工图:(1)基础施工图:基础平面布置图、基础模板及底板配筋图; (2)柱施工图:柱模板图、柱配筋图。
四、设计条件:1.厂房建设地点为长春市,冻深-1.65m ,地基土为均匀粘性土,承载力特征值2/220m kN f a ,基本风压2/65.0m kN ,基本雪压2/35.0m kN ,不考虑地震设防。
2.厂房总长度120m ,柱距6m ,每跨设两台中级工作制的软钩桥式吊车,吊车有关数据见表1,学生承担的题号见表2。
(注:吊车顶面至屋架下弦底面间净空尺寸取300mm )3.厂房剖面如图:五、结构做法以及荷载资料1.屋面:采用卷材防水,做法如下:4mm厚APP防水(2.0mkN)04/20mm厚水泥沙浆找平层60mm厚苯板保温层2mm厚APP隔气层(2.0mkN)02/20mm厚水泥沙浆找平层预应力混凝土大型屋面板2.墙体:370mm厚煤矸石空心砖墙[非承重墙(8—kN/m3],塑钢窗。
3.材料:混凝土C30-C45,柱中主筋HRB400或HRB500,箍筋以及基础底板钢筋HPB300或HRB335。
吊车数据(大连起重机厂)表1。
1《单层工业厂房结构设计》任务书一、 设计资料某市某金工车间厂房(无天窗),根据相关工艺要求,该厂房采用双跨等高排架结构,每跨跨度均为24m ,每跨设有30/5t 吊车各2台,中级工作制,柱距6m ,厂房长60m ,有柱间支撑和屋架间支撑;选用钢筋混凝土杯口基础,基础顶面标高为-0.8m 。
1、屋面作法:三毡四油防水层撒绿豆砂保护层1:2.5水泥砂浆找平层20mm 厚加气混凝土保温层150mm 厚预应力大型屋面板板底抹灰20mm 厚大型屋面板:板自重为1.3kN/m 2,灌缝重0.1 kN/m 22、屋架:采用24m 预应力混凝土折线型屋架,自重为60.5kN/榀坡度为:1﹕63、吊车:30/5Q t =桥式吊车,软钩,工作制吊车吊车梁:先张法预应力混凝土吊车梁,自重为44.2kN/根吊车轨道连接:轨道和连接件等重为1 kN/m吊车荷载:最大轮压,,200max KN P =最小轮压,KN P 70min =小车总重KN g 80=,大车宽mm B 5650=,轮距mm K 4400=4、 地质资料:地面以下2.4m 左右即可见中密粗砂层,地基承载力特征值为250kN/m 2,历年最高水位为-5.00m 左右,冻土深度-1.0m 。
5、气象资料:基本风压为0.30kN/m 2;基本雪压为0.15 kN/m 2。
二、设计内容1、确定所用材料2、确定柱的截面尺寸3、计算内容:⑴荷载① 恒载: 屋盖自重:大型屋面板,屋架,保温层等柱自重吊车梁及轨道等自重。
②屋面活载:1.5kN/m 2。
③吊车荷载:吊车竖向荷载和吊车水平荷载。
④ 风荷载:左风和右风⑵ 排架的内力分析①恒载作用下的内力②屋盖活荷载作用下的内力③吊车荷载作用下的内力2 max D 在边柱, min D 在中柱max D 在中柱,min D 在边柱max T 在边柱,max T 向左,max T 向右max T 在中柱max T 向左,max T 向右④风荷载作用下的内力;⑶内力组合柱:边柱,中柱;截面位置:上柱底面处、牛腿顶面处和下柱柱底。
单层工业厂房课程设计任务书一、设计课题某机械厂的金工车间结构设计 二、设计资料1、根据工艺设计要求,金工车间为单层单跨工业厂房。
跨度24m ,总长72 m ,柱距6 m 。
厂房室内地坪标高为±0.000,室外地坪标高为-0.15m ,室内地面至基础顶面的距离为0.5m 。
牛腿顶面标高为8.7m ,吊车轨道顶高度为9.900m ,柱顶标高为12.6m ,檐口标高为14.9m ,屋顶标高为16.4m 。
柱间钢窗下窗洞口为3.6m ×4.8m ;上窗洞口为3.6m ×1.8m 。
其窗台标高分别为1m 和9.8m 。
墙体采用370mm 厚双面清水围护砖墙。
柱网布置如图1所示。
厂房剖面图如图2所示。
2、厂房设有两台200/50 kN 工作级别为A 5的吊车.3、建筑地点经地基勘探,持力层为粉质粘土,假设修正以后的地基土承载力特征值a f =240 kN/m 2。
4、该地区基本风压0w =0.4 kN/m 2,A 类地面。
5、基本雪压0S =0.4 kN/m 2。
6、该地区不属于地震设防区。
7、本车间附近,无大量排灰来源.8、查《全国建筑通用建筑标准设计图集—结构构件设计选用手册》得厂房中选用标准构件如下:1)屋面板:三毡四油防水层,绿豆砂护面 0.4 kN/m 2 20 mm 厚水泥砂浆找平层 =⨯2002.0 0.4 kN/m 2 100 mm 厚珍珠岩砼保温层 =⨯111.0 1.1 kN/m 2 20 mm 厚水泥砂浆找平层 =⨯2002.0 0.4 kN/m 2 恒载标准值: 2.3 kN/m 2 雪荷载=0.4 kN/m 2活荷载标准值:0.7 kN/m2屋面板选用:1.5 m 6 m预应力钢筋砼屋面板(卷材防水)G410(一),型号:YWB-3Ⅱ,构件自重(包括灌缝):1.4 kN/m2。
2)屋架:屋面板以上恒载标准值=2.3 kN/m2屋面板自重(包括灌缝)=1.4 kN/m2外恒载标准值:3.7 kN/m2活荷载标准值取值:0.7 kN/m2屋架选用:24米跨预应力钢筋砼折线型屋架G415(三),型号:YWJA—24—2C,自重:109 kN/榀。
——×××钢结构单层工业厂房设计学生姓名学号指导教师高福聚系(中心)土木工程系专业土木工程年级2007级论文答辩日期年月日中国海洋大学青岛学院土木工程系2010-12-21毕业设计任务书——×××钢结构单层工业厂房设计一、毕业设计的性质和目的毕业设计是学生在系统学完全部规定课程后,是大学生踏入社会前将所学知识系统应用到实际工程中的锻炼机会,是毕业生必须要进行的一项重要的实践性环节。
通过毕业实习对有关在建或已建的同类建筑物的学习、参观、考察,较全面直观地了解和掌握了有关办公建筑的基本设计内容、功能布局、概况、一般设计要求,办公建筑常用结构的基本形式、受力特点、结构构件的基本尺寸、计算方法,建筑施工技术、组织和管理,实习期间也熟知了有关建筑、结构、施工方面的规范,如何切合实际地将这些资料应用到工程实践中是毕业设计的主要目的。
二、毕业设计题目青岛×××工业厂房结构形式为门式刚架轻型钢结构房屋,用作仓储(或机械加工),结构形式为门式刚架轻型钢结构房屋。
三、设计资料1、建筑环境和规划某工业园位于青岛市黄岛区红石崖镇昆仑山路西侧,王黄路南侧,占地公顷,用地性质为工业用地。
地块内有一条输油管线和一条供水管线,大致将用地划分为两块。
用地北侧作为办公和生活用地,南侧为生产和仓储用地,西北角作为发展备用地。
办公区位于用地的东北角,设置一座主体5层的集办公、研发、销售为一体的综合楼,南侧布置一个小型广场和停车场,方便办公及来访。
生活区布置宿舍楼和一栋单元式公寓以及食堂,宿舍包括男、女单身公寓,可以根据生产的发展需要进行分期建设。
在宿舍楼附近空地可布置篮球场等体育设施,丰富住厂职工的业余生活。
生产和仓储区根据甲方的实际生产需要布置8个厂房和四个仓库区。
其中一个厂房设置两层,将密闭卫生要求较高的调料车间放置2层。
将仓库区放置用地西侧,既可以单独成立一个区,减少外来进出货对生产区的影响,又将生产和仓储紧密联系在一起,方便实际的生产需要。

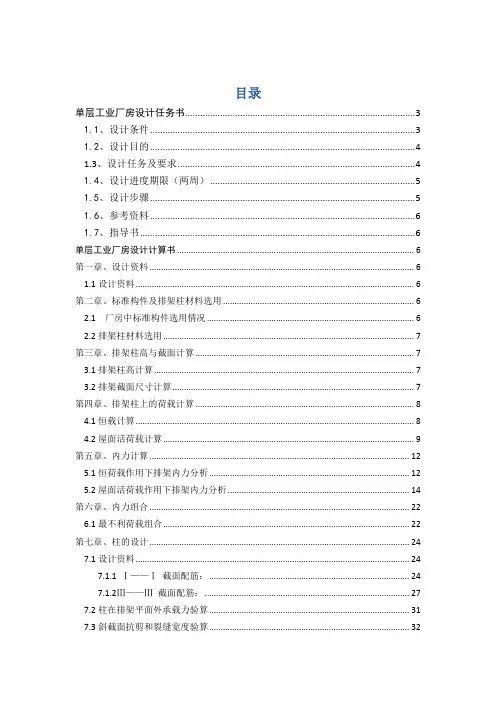

目录单层工业厂房设计任务书 (3)1.1、设计条件 (3)1.2、设计目的 (4)1.3、设计任务及要求 (4)1.4、设计进度期限(两周) (5)1.5、设计步骤 (5)1.6、参考资料 (6)1.7、指导书 (6)单层工业厂房设计计算书 (6)第一章、设计资料 (6)1.1设计资料 (6)第二章、标准构件及排架柱材料选用 (6)2.1 厂房中标准构件选用情况 (6)2.2排架柱材料选用 (7)第三章、排架柱高与截面计算 (7)3.1排架柱高计算 (7)3.2排架截面尺寸计算 (7)第四章、排架柱上的荷载计算 (8)4.1恒载计算 (8)4.2屋面活荷载计算 (9)第五章、内力计算 (12)5.1恒荷载作用下排架内力分析 (12)5.2屋面活荷载作用下排架内力分析 (14)第六章、内力组合 (22)6.1最不利荷载组合 (22)第七章、柱的设计 (24)7.1设计资料 (24)7.1.1 Ⅰ——Ⅰ截面配筋: (24)7.1.2Ⅲ——Ⅲ截面配筋: (27)7.2柱在排架平面外承载力验算 (31)7.3斜截面抗剪和裂缝宽度验算 (32)7.3.1斜截面抗剪验算 (32)7.3.2裂缝宽度计算 (32)7.4柱牛腿设计 (34)7.4.1牛腿几何尺寸的确定: (34)7.4.2牛腿几何尺寸的验算: (34)第八章、基础设计 (36)8.1荷载计算: (36)8.2基础尺寸及埋置深度 (36)后语 (40)单层工业厂房设计任务书1.1、设计条件1.题目:××厂装配车间。
该车间为一钢筋混凝土单层单跨厂房结构装配车间跨度21m ,总长60 m ,柱距6 m 。
2.车间内设有2台200/50kN 中级工作制吊车,其轨顶设计标高9 m 。
200/50kN 吊车的参数为: 5.55B m =, 4.40K m =,75g kN =, 200Q kN =,max 205p F kN =,min 35p F kN =。
单层工业厂房结构设计任务书单层工业厂房结构设计任务书单层工业厂房结构设计任务书一.设计资料:1.工程名称:某厂金工车间2.工程说明:⑴.建筑平、剖面图祥附图。
⑴.结构形式为单层单跨装配式钢筋混凝土结构,围护墙采用240mm厚双面清水墙。
⑴.起重设备:中级制300/50kn及150/30kn桥式吊车各一台,跨度lk=22.5m,轨顶标高:9.0m。
⑴.屋面防水做法:二毡三油坊水层上铺绿豆沙(0.35kn/m2),水泥砂浆找平层15厚(0.3kn/m2),加气混凝土保温层100厚(0.60kn/m2),冷底子油一道、热沥青二道(0.05kn/m2),水泥砂浆找平层15厚(0.3kn/m2)。
3.自然条件:基本分压w0=0.35kn/m2,风压高度系数按b类地面取,基本雪压s0=0.30kn/m2,4.地质条件:地表以下0.8m为杂填土,其下为粘性土,地基承载力标准值fk=230kn/m2,土质均匀,地下水位在天然地表下2.8m,且无侵蚀性(取γ0=16kn/m3,ηd=1.6)。
5.材料:柱,混凝土c30,纵向钢筋hrb335,箍筋hpb235;基础,混凝土c25,钢筋hpb235。
二.设计任务:1.选用构件(屋面板、吊车梁、基础梁、支撑等);2.确定柱几何尺寸、荷载计算、排架内力计算、内力组合;3.柱的配筋计算、基础设计;4.完成施工图;包括:柱、基础、基础梁布置图、基础祥图、吊车梁、柱间支撑布置图、屋盖结构布置图、柱的模板图及配筋图、设计说明。
三.300/50kn桥式吊车基本参数:最大轮压pmax=290kn,最小轮压pmin=70kn,卷扬机小车重g=118kn,轮距k=4800mm,桥宽b=6150mm;150/30kn桥式吊车基本参数:最大轮压pmax=1850kn,最小轮压pmin=50kn,卷扬机小车重g=74kn,轮距k=4400mm,桥宽b=5550mm。
四.标准图:《钢筋混凝土基础梁g320》、《钢筋混凝土吊车梁cg426(二)》、《预应力钢筋混凝土屋面板g410(一)、(二)、(三)》。

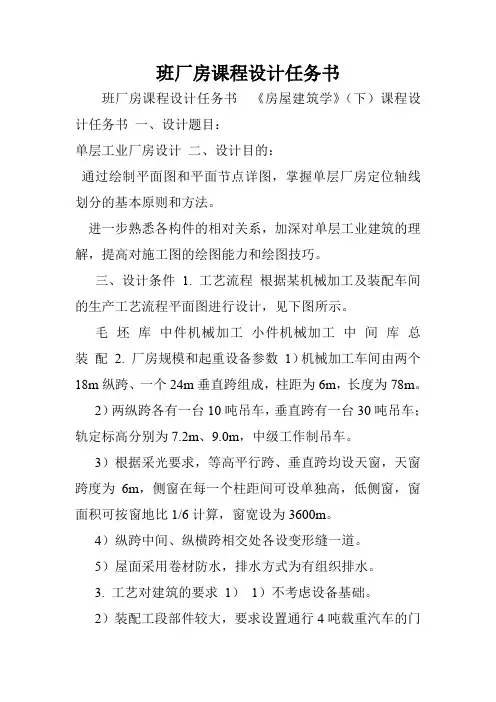

班厂房课程设计任务书班厂房课程设计任务书《房屋建筑学》(下)课程设计任务书一、设计题目:单层工业厂房设计二、设计目的:通过绘制平面图和平面节点详图,掌握单层厂房定位轴线划分的基本原则和方法。
进一步熟悉各构件的相对关系,加深对单层工业建筑的理解,提高对施工图的绘图能力和绘图技巧。
三、设计条件1. 工艺流程根据某机械加工及装配车间的生产工艺流程平面图进行设计,见下图所示。
毛坯库中件机械加工小件机械加工中间库总装配 2. 厂房规模和起重设备参数1)机械加工车间由两个18m纵跨、一个24m垂直跨组成,柱距为6m,长度为78m。
2)两纵跨各有一台10吨吊车,垂直跨有一台30吨吊车;轨定标高分别为7.2m、9.0m,中级工作制吊车。
3)根据采光要求,等高平行跨、垂直跨均设天窗,天窗跨度为6m,侧窗在每一个柱距间可设单独高,低侧窗,窗面积可按窗地比1/6计算,窗宽设为3600m。
4)纵跨中间、纵横跨相交处各设变形缝一道。
5)屋面采用卷材防水,排水方式为有组织排水。
3. 工艺对建筑的要求1)1)不考虑设备基础。
2)装配工段部件较大,要求设置通行4吨载重汽车的门洞(最大产品高度1.7m),加工段设置电瓶车或轻型卡车的门即可,山墙要求设置可通行一般载重汽车的门。
3)生产加工车间在生产过程中无侵蚀性液体对建筑物墙、地面的特殊要求。
4. 厂房断面尺寸参考表(柱距为6m)吊车吨位柱顶标高(m)边柱中柱上柱下柱上柱下柱10吨400×400 400×600 400×500 400×600 400×400 400×800×100 400×500 400×800×150 400×400 400×800×150 400×500 400×1000×150 30吨400×500 400×1000×150 500×600 500×1200×200 500×500 500×1000×200 500×600 500×1200×200 500×500 500×1200×200 500×600 500×1400×2005. 中级工作制吊车参数:10t吊车轨顶至柱顶高度为2.1m。
目录单层工业厂房设计任务书 (3)1.1、设计条件 (3)1.2、设计目的 (4)1.3、设计任务及要求 (4)1.4、设计进度期限(两周) (5)1.5、设计步骤 (5)1.6、参考资料 (6)1.7、指导书 (6)单层工业厂房设计计算书 (6)第一章、设计资料 (6)1.1设计资料 (6)第二章、标准构件及排架柱材料选用 (6)2.1 厂房中标准构件选用情况 (6)2.2排架柱材料选用 (7)第三章、排架柱高与截面计算 (7)3.1排架柱高计算 (7)3.2排架截面尺寸计算 (7)第四章、排架柱上的荷载计算 (8)4.1恒载计算 (8)4.2屋面活荷载计算 (9)第五章、内力计算 (12)5.1恒荷载作用下排架内力分析 (12)5.2屋面活荷载作用下排架内力分析 (14)第六章、内力组合 (22)6.1最不利荷载组合 (22)第七章、柱的设计 (24)7.1设计资料 (24)7.1.1 Ⅰ——Ⅰ截面配筋: (24)7.1.2Ⅲ——Ⅲ截面配筋: (27)7.2柱在排架平面外承载力验算 (31)7.3斜截面抗剪和裂缝宽度验算 (32)7.3.1斜截面抗剪验算 (32)7.3.2裂缝宽度计算 (32)7.4柱牛腿设计 (34)7.4.1牛腿几何尺寸的确定: (34)7.4.2牛腿几何尺寸的验算: (34)第八章、基础设计 (36)8.1荷载计算: (36)8.2基础尺寸及埋置深度 (36)后语 (40)单层工业厂房设计任务书1.1、设计条件1.题目:××厂装配车间。
该车间为一钢筋混凝土单层单跨厂房结构装配车间跨度21m ,总长60 m ,柱距6 m 。
2.车间内设有2台200/50kN 中级工作制吊车,其轨顶设计标高9 m 。
200/50kN 吊车的参数为: 5.55B m =, 4.40K m =,75g kN =, 200Q kN =,max 205p F kN =,min 35p F kN =。

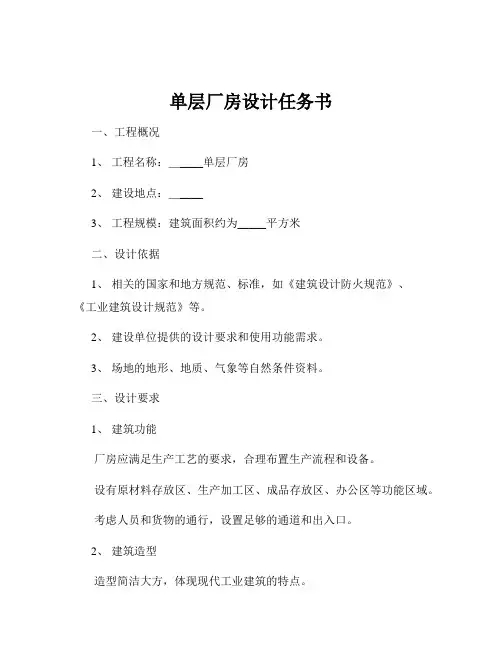

单层厂房设计任务书一、工程概况1、工程名称:_____单层厂房2、建设地点:_____3、工程规模:建筑面积约为_____平方米二、设计依据1、相关的国家和地方规范、标准,如《建筑设计防火规范》、《工业建筑设计规范》等。
2、建设单位提供的设计要求和使用功能需求。
3、场地的地形、地质、气象等自然条件资料。
三、设计要求1、建筑功能厂房应满足生产工艺的要求,合理布置生产流程和设备。
设有原材料存放区、生产加工区、成品存放区、办公区等功能区域。
考虑人员和货物的通行,设置足够的通道和出入口。
2、建筑造型造型简洁大方,体现现代工业建筑的特点。
与周边环境相协调,注重建筑的整体美观。
3、建筑结构采用经济合理的结构形式,如门式刚架、排架结构等。
确保结构的安全性和稳定性,满足抗震、抗风等要求。
4、建筑材料选用符合国家标准的建筑材料,注重环保和节能。
考虑材料的耐久性和维护成本。
5、建筑防火严格按照防火规范进行设计,设置足够的疏散通道和安全出口。
选用防火性能良好的建筑材料和构配件。
6、建筑采光与通风保证厂房内有充足的自然采光和良好的通风条件。
合理设置窗户和通风设备。
7、建筑防水与防潮做好屋面、外墙和地面的防水防潮处理,防止渗漏和潮湿。
四、生产工艺要求1、详细了解生产工艺的流程和特点,根据工艺要求确定厂房的布局和设备的安装位置。
2、考虑生产过程中的物料运输、人员操作和设备维护等因素,确保生产的高效和安全。
五、设备布置要求1、根据设备的类型、尺寸和数量,合理安排设备的摆放位置。
2、留出足够的设备检修和维护空间。
3、考虑设备的振动和噪声对厂房结构和人员的影响,采取相应的减震和降噪措施。
六、建筑经济要求1、在满足使用功能和设计要求的前提下,尽量降低工程造价。
2、合理控制建筑材料的用量和价格,优化结构设计,减少不必要的浪费。
七、设计成果要求1、建筑设计图纸总平面图:包括建筑的位置、周边环境、道路、绿化等。
平面图:包括各层的平面布局、功能分区、房间尺寸等。
混凝土单层工业厂房课程设计任务书工程名称 ××厂装配车间设计资料1、(一)某单层单跨钢筋混凝土装配车间跨度21米,长54米,柱距6米; 车间内设有两台200kN/50kN 中级工作制吊车,轨顶标高11.2米,柱顶标高13.4米)。
吊车规格如下表:吊车规格表(二)单跨单层钢筋混凝土厂房,厂房总长66m ,跨度27m ,柱距6m ,设有20/5t 、10t 各一台中级工作级别吊车,轨顶标高+10.1m 。
(三)单跨单层钢筋混凝土厂房,厂房总长66m ,跨度24m ,柱距6 m ,设有10t 两台中级工作级别吊车,轨顶标高+12.0m 。
2、建筑地点:××市郊区3、地质条件:(一)场地地面以下0.8内为填土,填土下层4.8m 内为粉质粘土,地基承载力特征值为240kN/m2,地下水位为-5.5m 。
基本风压20/35.0m kN W =,基本雪压20/25.0m kN S =。
屋面活荷载为0.5kN/m2。
(二)基本情况同(一),其中20/30.0m kN W =,20/20.0m kN S =。
4、厂房中标准构件选用情况:a 屋面板采用G410标准图集中的预应力大型混凝土屋面板,自重标准值为1.4 kN/m2;b 天沟板采用G410标准图集中的JGB77-1沟板,自重标准值为3.02 kN/m ;(包括积水重)c 天窗架采用G316,其传给屋架的自重标准值为26.2 kN ;d 屋盖支撑自重0.05 kN/m2;(沿水平方向)e 吊车梁采用G425标准图集中预应力混凝土吊车梁,梁高1200mm ,自重标准值44.2 kN/根,轨道及零件自重1 kN/m ,轨道及垫层构造高度200mm ;f 屋架采用G415标准图集中预应力钢筋混凝土折线型屋架,自重60.5 kN/榀g 排架柱及过梁、连系梁自定。
设计要求:1、完成结构选型及结构布置;2、编制荷载、内力计算说明书(不考虑抗震);3、进行单榀排架柱内力计算,基础设计和牛腿设计。
目录1 单层工业厂房结构设计任务书 (1)1.1 设计题目 (1)1.2 设计任务 (1)1.3 设计内容 (2)1.4 设计资料 (2)2.单层厂房结构设计 (3)2.1 屋面结构 (3)2.1.1 屋面结构 (3)2.1.2 排架柱及基础材料选用情况 (4)2.1.3 梁柱的结构布置 (5)2.1.4 基础平面布置 (5)2.2 排架结构计算 (6)2.2.1 计算简图及柱的计算参数 (6)2.2.2 荷载计算 (7)2.2.3 内力分析 (9)2.2.4 最不利内力组合 (17)2.3 排架柱的设计 (19)2.3.1 A(C)柱 (19)2.3.2 B柱 (27)2.4 基础设计 (33)2.4.1 A(C)柱 (33)2.4.2 B柱 (36)附3 施工图3.1 结构布置图3.2 柱施工图3.3 基础施工图单层工业厂房结构设计1 单层工业厂房结构设计任务书1.1 设计题目装配车间双跨等高厂房.1.2 设计任务1.2.1 单层厂房结构布置. 1.2.2 选用标准构件.1.2.3 排架柱及柱下基础设计.1.3 设计内容1.3.1 确定上、下柱的高度及截面尺寸.1.3.2 选用屋面板,天窗架,屋架,吊车梁及轨道车接件. 1.3.3 计算排架所承受的各项荷载. 1.3.4 计算各种荷载作用下排架的内力. 1.3.5 柱及牛腿的设计,柱下单独基础设计. 1.3.6 绘制施工图⑴结构布置图(屋架,天窗架,屋面板,屋盖支撑布置,吊车梁,柱及柱间支撑,墙体布置). ⑵基础施工图(基础平面图及配筋图). ⑶柱施工图(柱模板图,柱配筋图).1.4 设计资料1.4.1 某车间该车间为双跨等高有天窗厂房,柱距为6m ,车间总长为60m ,厂房跨为l (见表1-1),剖面如图1-1所示。
每跨设二台中级工作制软钩桥式吊车,吊车起重量及轨顶标高见表1-1. 1.4.3 建设地点扬州市(基本风压为=0w 0.4KN/㎡。
单层厂房课程设计任务书精品好文档,推荐学习交流 仅供学习与交流,如有侵权请联系网站删除 谢谢8单层厂房课程设计任务书撰写人:王宁2013.8时间安排1-5周统一答辩时间9月18日上午9点,我办公室旁的会议室完成截止时间:9月20日上午10点,交到我办公室目的:掌握单层厂房平面结构布置、构件选择、横向排架的静力分析、厂房柱、地基的设计方法和单厂结构施工图制图规范和制图技能。
内容:此次课程设计是一个单跨单层的工业厂房设计。
格式按学校课程设计的要求。
学生应学会以下内容:✧ 厂房的组成,及其构件的空间布置✧ 结构平面布置✧ 横向排架静力分析✧ 排架柱✧ 计算书绘制施工图,用CAD基础设计略。
理解概念:跨度,柱距,柱网,力的传递,构件设计及校核设计数据:跨度18m,柱距=12x6m,柱顶标高10m,檐口标高13m,牛腿顶面6.5m,基础顶面-0.5m,屋顶15m,恒载:标准预制:屋面板(1.4KN/m2)、屋架(62.8KN/榀)、屋盖构造层及屋盖支撑自重(1.28KN/ m2)、吊车梁(28.2KN/根,简支)、联系梁(17.5KN/根,简支)、基础梁(16.7KN/根,简支)、轨道及其连接件(0.8KN/m)吊车荷载:2台10t中级荷载状态的桥式吊车数据:吊车跨度16.5,最大宽度5.15,大车轮距4.1m,轨道中心到吊车外缘的距离0.23m,大车重量150KN,小车重量35KN,最大轮压120KN仅供学习与交流,如有侵权请联系网站删除谢谢8风载:B类地面粗糙度,风载体型系数墙+0.8和-0.5,屋面-0.6和-0.5,基本风压0.36 KN/m2,风振系数取1.0,屋面均布活荷载0.8 kN/(大于屋面雪荷载)如有需要,其它数据自定义。
计算书要求:(必要时注意给出文字解释与说明)➢铅笔书写后交复印件➢附加此任务书➢画出计算单元、计算简图➢风载计算➢吊车荷载作用下的支座反力影响线、吊车荷载计算详细步骤➢柱的受力图➢内力组合➢做柱的设计,包括牛腿(材料自定)、吊装验算图纸包括:(用AUTOCAD画)仅供学习与交流,如有侵权请联系网站删除谢谢8➢目录➢图纸说明(包括设计荷载、钢筋与混凝土材料性质、设计依据)➢车间平面图,参见教科书图12-7➢车间剖面图,参见《土木工程专业毕业设计指导》图5.45➢纵向定位轴线图,参见教科书图12-8➢横向定位轴线图,参见教科书图12-9➢柱尺寸图、构造图,参加东南大学教科书相关图材料图略。
单层工业厂房设计任务书单层工业厂房设计任务书一、设计背景和任务目标随着经济社会的发展,人们对于工业厂房设计的需求也越来越高。
而本次设计任务是设计一座单层工业厂房,以满足现代工业生产的需求和要求。
本次设计任务的目标是设计一座结构稳定、功能齐全、安全节能的单层工业厂房。
该工业厂房将用于制造、加工或仓储各类产品,包括但不限于机械设备、汽车零部件、电子元器件等。
二、设计内容和要求1. 用地要求:a. 厂房用地面积不少于5000平方米,且具备工业建设用地手续;b. 厂房所处位置交通便利,具备货物运输、人员疏散等需求。
2. 厂房设计要求:a. 厂房建筑总体平面布局合理,包括生产车间、办公区、仓储区、员工休息区等功能区的划分;b. 厂房结构稳定可靠,能够承受地震、风压等自然灾害;c. 厂房外立面设计简洁大方,体现现代化工业风格;d. 厂房内部设施完善,满足工艺流程和生产要求;e. 厂房配套设备选择合理,包括供电、供水、通风等设备;f. 厂房安全设施完备,包括消防系统、安全疏散通道等;g. 厂房节能环保,采用新能源、节能材料等;h. 厂房施工周期和造价控制合理,符合设计方案和预算要求。
3. 设计交付要求:a. 提供厂房全套设计图纸,包括平面图、立面图、剖面图等;b. 提供厂房设计报告,包括设计理念、结构计算、设备选型等内容;c. 提供厂房施工图纸和技术指导,确保设计方案能够顺利施工;d. 提供厂房完工验收报告,确保设计方案符合规范和要求。
三、设计进度和质量控制根据本设计任务的要求和目标,设计进度和质量控制将分为以下几个阶段:1. 研究阶段:a. 收集和分析已建工业厂房的资料,研究行业标准和规范;b. 针对本次设计任务的特点和要求,确定设计思路和方案。
2. 方案设计阶段:a. 根据研究阶段的成果,制定厂房的总体平面布局和结构方案;b. 选择和配置相应的设备,确定厂房内部的功能区划分。
3. 施工图设计阶段:a. 根据方案设计阶段的成果,制定详细的施工图纸;b. 结合施工方的意见,进行相应的调整和优化。
单层工业厂房设计任务书
2013年4月7日星期日
一.设计资料
1.设地点西北某城市(基本风压w0=0.50kN/m2; 基本雪压0.3 kN/m2).
2.车间为单跨等高无天窗厂房,跨度24m,柱距为6m,车间总长为66m, 厂房剖面如图所示。
3.吊车:厂房设一台20t/5t中级工作制吊车,
吊车轨顶标高+ 9.90。
跨度L =22.5 m,起重量Q=200kN/50KN;
最大轮压P = 202KN, 最小轮压P =60KN,
轮距K= 4.4m ,吊车宽B=5.6m ,
吊车重G=324KN , 小车重g=77.2 KN
4. 厂房长120m(超过100m应设温度缝),柱距6.0m;
5. 基础顶面标高为-0.700m,室内地坪标高为±0.000m,室外地坪标高为-0.150m。
6. 地基承载力标准值f k=180kN/m2, 可做持力层。
地下水位–6.00m 。
7. 风荷载体型系数μs取值如下图所示:
8.屋架有关数据(均为轴线尺寸)如下表:
屋架型号:G415(三)24m跨,端部高度1430mm,跨中高度3200mm,自重106.0KN
9.吊车梁截面为不等翼缘工字型,其高度一律为1200mm, 与牛腿连接一侧的翼缘的宽度为340mm,吊车梁的自重均为44.2kN,轨道与垫层、垫板总高度为184mm,自重为0.8 kN/m;
10.屋面与墙体的作法如下:
(1)屋面作法(自上而下):
二毡三油防水层0.4kN/m2
20mm厚水泥砂浆找平层γ=20kN/m3
100mm厚水泥珍珠岩保温层γ=4.0kN/m3
一毡二油隔汽层0.05kN/m2
20mm厚水泥砂浆找平层γ=20kN/m3
大型预应力屋面板(包括灌缝) 1.4kN/m2
(2)墙体作法:
墙体采用370mm厚两面清水墙(普通粘土砖) γ=19kN/m3
钢窗(单层) 0.45kN/m2
二.设计内容
1. 计算部分
(1).横向排架柱的内力计算及配筋;
(2).排架柱的独立基础设计;
2.绘图部分
(1). 柱的模板及其配筋图;
(2) .基础配筋图(平面图,剖面图).;
三. 附图
1.厂房剖面图
五.要求
(1).要求计算书书写整洁、清晰,全部统一格式;
(2).要有足够的附图、附表,并要求独立完成;
(3).图面要求整洁,统一图签;
(4).制图要符合《建筑制图标准》和
《结构制图标准》中的要求;。
