自动喷水灭火系统的设计步骤

自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。

它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。

二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。

分类（1）按结构形式可分为闭式喷头和开式喷头。

闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。

开式喷头则在正常情况下处于开启状态，直接喷水灭火。

（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。

玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。

易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。

选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。

例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。

（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。

喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。

（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。

组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。

（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。

（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。

自动喷水灭火设计规范完整版内容自动喷水灭火系统是一种重要的消防设备，广泛应用于各类建筑物、工厂和公共场所。

它可以在火灾发生时迅速响应，并喷射水雾进行灭火，有效地控制和扑灭火势，保障人员生命安全及财产安全。

为了确保自动喷水灭火系统的可靠性和有效性，以下是自动喷水灭火设计规范的完整版内容。

一、设计标准1. 根据国家相关法律法规、建筑设计规范以及消防行业标准，设计符合要求的自动喷水灭火系统。

2. 根据建筑物的用途、所在区域和火灾风险等级确定相应的设计标准，确保系统能够满足灭火需求。

二、系统组成1. 系统包括喷头、供水系统、泵组、控制器、电源等关键组件，各个组件的选型和布置需符合相关标准和要求。

2. 喷头应根据建筑物的类型、结构和使用情况进行选择，并保证喷头的布置密度和位置合理，确保有效的灭火喷射范围。

3. 供水系统应包括供水管网、水箱、水泵等组成，水源需充足可靠，供水管网应满足系统的流量和压力需求。

4. 控制器应能够自动监测火灾状况并触发喷水装置，可靠地控制系统的启动和停止，同时具备自动报警功能。

5. 系统的电源应稳定可靠，备用电源应满足长时间供电需求，确保系统在停电等情况下能正常运行。

三、设计要求1. 根据建筑物的平面布置、楼层高度和隔墙隔板等因素，合理确定喷头的布置密度和位置，并根据不同区域的火灾风险等级进行调整。

2. 喷头的选择要考虑喷射雾滴粒径、喷射角度和灭火效果，喷头间距应适当，保证火源周围有足够的喷射覆盖范围。

3. 供水系统的设计要考虑供水能力、调压和稳压措施，水源应保证供水充足，水泵选型应确保能满足消防流量和压力要求。

4. 控制器的设计要能够与火灾报警系统、烟感传感器等设备联动，实现自动监测和触发喷水装置的功能。

5. 系统的电源应满足稳定、不间断的供电需求，备用电源的选型应符合相关标准，确保系统在停电等情况下正常运行。

四、安装和维护要求1. 自动喷水灭火系统的安装应由具备相应资质和经验的消防工程公司进行，并按照相关要求进行施工和验收。

自动喷水灭火工程施工方案一、前言自动喷水灭火系统是一种常见的建筑消防设施，主要用于灭火和控制火灾的扩散，保护建筑和人员的安全。

本文旨在对自动喷水灭火系统的施工方案进行详细的介绍，从系统设计、安装、调试、验收等方面进行全面的讲解，以确保工程质量和安全性。

二、系统设计1. 原理选择自动喷水灭火系统主要通过喷头喷水来进行灭火，根据不同的场所和用途，可以选择不同类型的喷头。

常见的喷头有玻璃球式喷头、热触发式喷头、电热触发式喷头等。

在设计中需根据实际情况选择合适的喷头，以确保系统的可靠性和灭火效果。

2. 管网布置自动喷水灭火系统的管网布置需要考虑建筑的结构、火灾风险因素等因素，合理布置管网，使得喷水能够全面覆盖需要保护的区域。

另外，还需考虑管道的耐腐蚀性能和密封性能，以确保系统使用寿命和安全性。

3. 水泵选型自动喷水灭火系统需要通过水泵进行供水，因此水泵的选择至关重要。

需根据系统的水量要求、压力要求等参数进行合理选型，确保水泵的性能和可靠性。

4. 控制系统设计自动喷水灭火系统需要通过控制系统来实现自动启动、停止，因此需要设计一个完善的控制系统，包括控制柜、传感器、执行器等设备的选用和布置。

5. 系统报警设计自动喷水灭火系统在系统出现故障或火灾时需要及时报警，因此需要设计一个完善的报警系统，包括声光报警器、传输设备等设备的选用和布置。

三、施工准备1. 施工人员施工人员需具备相关的消防设施施工资质和丰富的工程经验，以确保施工质量和安全性。

2. 施工材料施工所需的材料包括管道、喷头、水泵、控制设备、报警设备等，需根据设计要求提前采购，确保施工进度。

3. 施工设备施工过程中需要使用到各种施工设备，如吊装设备、焊接设备、调试设备等，需提前准备好，以确保施工进度和质量。

四、施工流程1. 管道安装首先需要进行管道的安装，根据设计要求进行管道的铺设和固定，确保管道的稳定性和安全性。

2. 喷头安装喷头的安装需要根据设计要求进行布置，确保整体覆盖范围和灭火效果，喷头需安装牢固、位置准确。

简易自动喷水灭火系统应用技术规程
一、简介
自动喷水灭火系统是一种可靠的消防设备，广泛应用于各种建筑物和工业设施中。

本文将介绍如何设计和安装一个简易的自动喷水灭火系统。

二、系统组成
1. 水源：自来水或其他水源。

2. 水泵：将水从水源输送到喷头。

3. 喷头：释放水雾或水流以灭火。

4. 控制器：检测火灾并控制系统的操作。

5. 管道：连接所有组件。

三、设计与安装
1. 确定需要保护的区域，并计算所需的喷头数量和位置。

一般来说，每个喷头可以覆盖15-20平方米的区域。

2. 选择合适的控制器，并将其安装在易于访问且能够检测到火灾的位置。

控制器应该与报警系统连接，以便在发生火灾时自动触发喷头。

3. 安装水泵和管道以连接所有组件。

根据需要安装多个泵，并确保管道足够大以提供足够的流量和压力。

4. 安装喷头并调整其位置和角度以确保覆盖所需区域。

每个喷头应该
与管道连接，并且应该有一个阀门以便在需要时关闭。

四、操作与维护
1. 定期检查控制器和喷头，确保它们正常工作。

2. 定期测试系统，以确保在发生火灾时可以正常触发。

3. 定期检查水源和水泵，确保它们可靠且没有故障。

4. 如果系统被触发，请立即调查原因并修复任何问题。

5. 在冬季，定期排空管道以防止冻结。

五、总结
自动喷水灭火系统是一种可靠的消防设备，在各种建筑物和工业设施中广泛使用。

为了确保系统正常工作，需要进行适当的设计、安装、操作和维护。

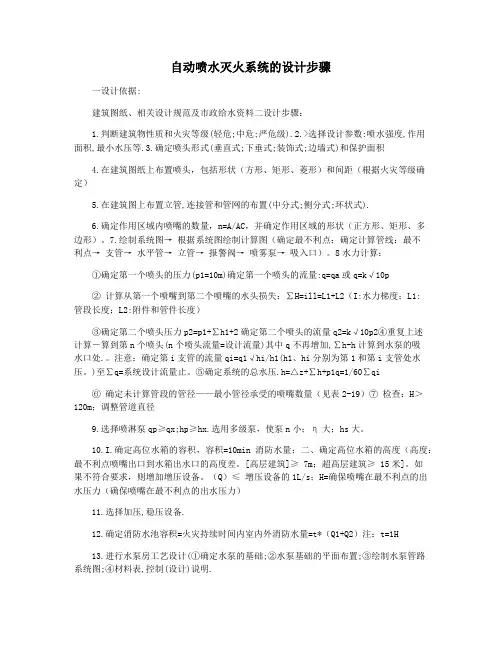

自动喷水灭火系统的设计步骤一设计依据:建筑图纸、相关设计规范及市政给水资料二设计步骤：1.判断建筑物性质和火灾等级(轻危;中危;严危级).2.>选择设计参数:喷水强度,作用面积,最小水压等.3.确定喷头形式(垂直式;下垂式;装饰式;边墙式)和保护面积4.在建筑图纸上布置喷头，包括形状（方形、矩形、菱形）和间距（根据火灾等级确定）5.在建筑图上布置立管,连接管和管网的布置(中分式;侧分式;环状式).6.确定作用区域内喷嘴的数量，n=A/AC，并确定作用区域的形状（正方形、矩形、多边形）。

7.绘制系统图→ 根据系统图绘制计算图（确定最不利点；确定计算管线：最不利点→ 支管→ 水平管→ 立管→ 报警阀→ 喷雾泵→ 吸入口）。

8水力计算：①确定第一个喷头的压力(p1=10m)确定第一个喷头的流量:q=qa或q=k√10p② 计算从第一个喷嘴到第二个喷嘴的水头损失：∑H=ill=L1+L2（I:水力梯度；L1:管段长度；L2:附件和管件长度）③确定第二个喷头压力p2=p1+∑h1+2确定第二个喷头的流量q2=k√10p2④重复上述计算－算到第n个喷头(n个喷头流量=设计流量)其中q不再增加,∑h-h计算到水泵的吸水口处.。

注意：确定第i支管的流量qi=q1√hi/h1(h1、hi分别为第1和第i支管处水压。

)至∑q=系统设计流量止。

⑤确定系统的总水压.h=△z+∑h+p1q=1/60∑qi⑥ 确定未计算管段的管径——最小管径承受的喷嘴数量（见表2-19）⑦ 检查：H＞120m；调整管道直径9.选择喷淋泵qp≥qx;hp≥hx.选用多级泵，使泵n小；η大；hs大。

10.I.确定高位水箱的容积，容积=10min消防水量；二、确定高位水箱的高度（高度：最不利点喷嘴出口到水箱出水口的高度差。

[高层建筑]≥ 7m；超高层建筑≥ 15米]。

如果不符合要求，则增加增压设备。

（Q）≤ 增压设备的1L/s；H=确保喷嘴在最不利点的出水压力（确保喷嘴在最不利点的出水压力）11.选择加压,稳压设备.12.确定消防水池容积=火灾持续时间内室内外消防水量=t*（Q1+Q2）注：t=1H13.进行水泵房工艺设计(①确定水泵的基础;②水泵基础的平面布置;③绘制水泵管路系统图;④材料表,控制(设计)说明.14.将计算结果写在图纸上（管径、标高和间距）。

第一章根本规则一、"自动喷水灭火系统设计标准"〔以下简称"喷规"〕5.0.4，规定了仓库及类似场所采用湿式系统的设计根本参数，超出一定应用高度的情形，应设置货架内置洒水喷头，采用"顶板下布置喷头＋货架内置喷头〞的保护方式。

1、根本参数表中，字母"J〞表示货架内置洒水喷头，"J〞前的数字表示货架内置洒水喷头的层数，"+〞前的数字表示顶板下洒水喷头的喷水强度。

比方：最大净空高度为9m的仓库危险级Ⅱ级多排货架仓库，当最大贮物高度6.0m<hs≤7.5m 时，喷水强度为18+2J。

18+2J表示：顶板下喷头的喷水强度不应低于18L/min·m²，需要增设2层货架内置洒水喷头。

2、单排货架的宽度应不超过1.8m，且间隔不应小于1.1m；双排货架为单个货架或两个背靠背放置的单排货架，货架总宽为1.8m～3.6m，且间隔不小于1.1m；多排货架为货架宽度超过3.6m，或间距小于1.1m且总宽度大于3.6m的单、双排货架混合放置；可移动式货架应视为多排货架。

3、最大净空高度是指室内地面到屋面板的垂直距离。

顶板为斜面时，应为室内地面到屋脊处的垂直距离。

二、当储物类别、最大净空高度和储物高度均满足"喷规"表5.0.5要求时，仓库及类似场所可以采用早期抑制快速响应喷头〔ESFR〕，系统的设计根本参数不应低于表5.0.5的规定。

〔〕ESFR喷头是专为仓库开发的一种仓库专用型喷头，对保护高堆垛和高货架仓库具有特殊的优势，在其允许最大净空高度内，可不设置货架内置喷头，不推荐采用顶板下布置ESFR喷头＋货架内置喷头的布置方式。

ESFR喷头仅能应用于湿式系统，不能应用于干式系统或预作用系统。

三、当储物类别、最大净空高度和储物高度均满足"喷规"表5.0.6要求时，仓库及类似场所可以采用仓库型特殊应用喷头，系统的设计根本参数不应低于表5.0.6的规定。

灭火自动喷水系统设计规范 GB50084-2023设计规范 GB-2023《灭火自动喷水系统设计规范》为我国规范了灭火自动喷水系统的设计和施工要求。

本文档将对该规范进行简要的介绍。

1. 系统概述灭火自动喷水系统是一种用于火灾扑灭和控制的自动喷水系统。

其主要由供水系统、喷水设备、控制系统和监测系统组成。

系统通过自动感应器或手动操作，及时发现火灾，并进行自动喷水以控制和灭火。

2. 设计要求设计灭火自动喷水系统需要符合以下要求：- 系统设计应按照国家建筑设计规范和有关规范进行，并经过专业设计单位的设计和评审。

- 系统应满足不同类型建筑物的灭火需求，包括建筑物的结构、用途、火灾风险等因素。

- 系统设计应考虑火灾扑灭的速度和效果，确保系统能够迅速灭火并控制火势扩散。

- 喷水设备的布置和数量应满足建筑物内部的灭火需求，喷头的设置应根据火灾风险进行合理选择。

- 控制系统应能够实现自动控制和手动操作，并能够与火灾报警系统和建筑物管理系统联动。

- 监测系统应能够实时监测建筑物内部的温度和烟雾等参数，并及时反馈给控制系统。

3. 施工要求在施工灭火自动喷水系统时需要注意以下要求：- 施工单位应具备相应的资质，并按照国家有关规范进行施工。

- 喷水设备和管道应符合相关标准，材料应具有良好的耐火性能和抗腐蚀性能。

- 系统的安装应符合设计要求，并按照相关构件的安装说明进行。

- 系统的电路连接应牢固可靠，并按照相关电气安全规范进行施工。

- 系统验收应由专业单位进行，并对系统的性能进行测试和监测。

4. 使用与维护灭火自动喷水系统的使用和维护需要注意以下事项：- 系统的日常使用和维护应按照相关操作规程进行，并定期进行检查和测试。

- 系统故障或异常应及时修复，并记录系统的维护和维修情况。

- 系统的设备和管道应定期清洗和检修，以确保其正常工作。

- 系统的供水应保持充足，供水设备应经常检查和维护。

- 系统的控制和监测设备应保持正常工作状态，及时更换损坏或老化的设备。

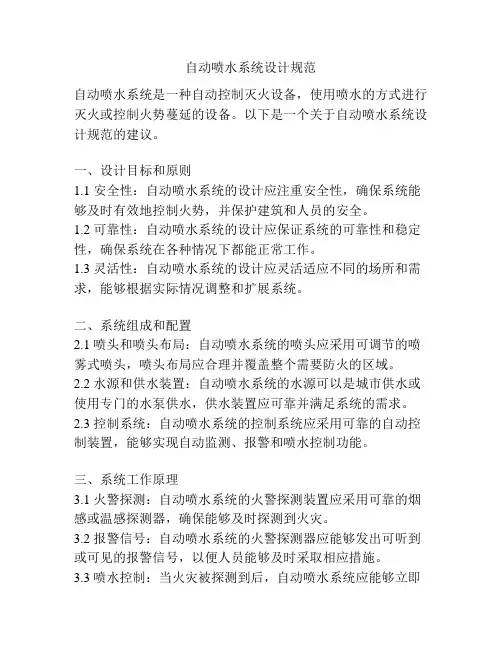

自动喷水系统设计规范自动喷水系统是一种自动控制灭火设备，使用喷水的方式进行灭火或控制火势蔓延的设备。

以下是一个关于自动喷水系统设计规范的建议。

一、设计目标和原则1.1 安全性：自动喷水系统的设计应注重安全性，确保系统能够及时有效地控制火势，并保护建筑和人员的安全。

1.2 可靠性：自动喷水系统的设计应保证系统的可靠性和稳定性，确保系统在各种情况下都能正常工作。

1.3 灵活性：自动喷水系统的设计应灵活适应不同的场所和需求，能够根据实际情况调整和扩展系统。

二、系统组成和配置2.1 喷头和喷头布局：自动喷水系统的喷头应采用可调节的喷雾式喷头，喷头布局应合理并覆盖整个需要防火的区域。

2.2 水源和供水装置：自动喷水系统的水源可以是城市供水或使用专门的水泵供水，供水装置应可靠并满足系统的需求。

2.3 控制系统：自动喷水系统的控制系统应采用可靠的自动控制装置，能够实现自动监测、报警和喷水控制功能。

三、系统工作原理3.1 火警探测：自动喷水系统的火警探测装置应采用可靠的烟感或温感探测器，确保能够及时探测到火灾。

3.2 报警信号：自动喷水系统的火警探测器应能够发出可听到或可见的报警信号，以便人员能够及时采取相应措施。

3.3 喷水控制：当火灾被探测到后，自动喷水系统应能够立即启动并控制喷水装置进行喷水，灭火或控制火势蔓延。

四、系统维护和检测4.1 定期检测：自动喷水系统应定期进行检测，包括控制系统、喷头和供水装置的检测，确保系统的可靠性和正常运行。

4.2 维护保养：自动喷水系统应定期进行维护保养，包括清洗喷头、更换控制装置等，以确保系统的长期稳定运行。

五、其他注意事项5.1 防冻措施：如果自动喷水系统需要安装在寒冷地区，应采取防冻措施，以确保系统的正常工作。

5.2 防雷保护：自动喷水系统应考虑防雷保护措施，以免系统受到雷击而损坏或失效。

以上是对自动喷水系统设计规范的一些建议。

在实际设计过程中，还需要根据具体情况和需求进行调整和优化，以保证系统的可靠性和安全性。

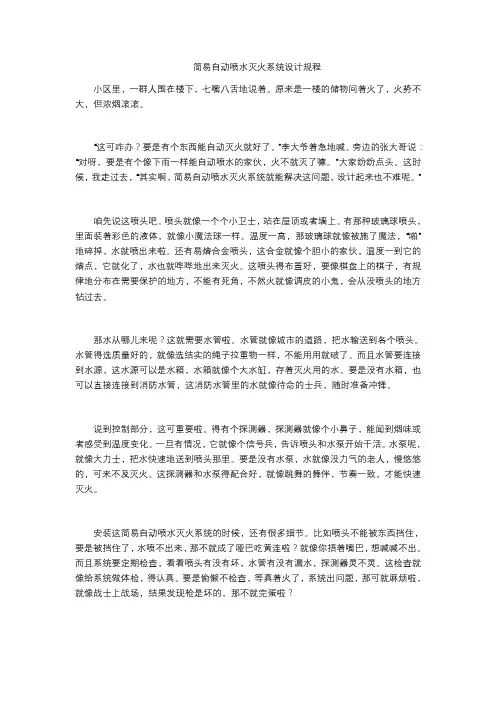

简易自动喷水灭火系统设计规程小区里，一群人围在楼下，七嘴八舌地说着。

原来是一楼的储物间着火了，火势不大，但浓烟滚滚。

“这可咋办？要是有个东西能自动灭火就好了。

”李大爷着急地喊。

旁边的张大哥说：“对呀，要是有个像下雨一样能自动喷水的家伙，火不就灭了嘛。

”大家纷纷点头。

这时候，我走过去，“其实啊，简易自动喷水灭火系统就能解决这问题，设计起来也不难呢。

”咱先说这喷头吧。

喷头就像一个个小卫士，站在屋顶或者墙上。

有那种玻璃球喷头，里面装着彩色的液体，就像小魔法球一样。

温度一高，那玻璃球就像被施了魔法，“啪”地碎掉，水就喷出来啦。

还有易熔合金喷头，这合金就像个胆小的家伙，温度一到它的熔点，它就化了，水也就哗哗地出来灭火。

这喷头得布置好，要像棋盘上的棋子，有规律地分布在需要保护的地方，不能有死角，不然火就像调皮的小鬼，会从没喷头的地方钻过去。

那水从哪儿来呢？这就需要水管啦。

水管就像城市的道路，把水输送到各个喷头。

水管得选质量好的，就像选结实的绳子拉重物一样，不能用用就破了。

而且水管要连接到水源，这水源可以是水箱，水箱就像个大水缸，存着灭火用的水。

要是没有水箱，也可以直接连接到消防水管，这消防水管里的水就像待命的士兵，随时准备冲锋。

说到控制部分，这可重要啦。

得有个探测器，探测器就像个小鼻子，能闻到烟味或者感受到温度变化。

一旦有情况，它就像个信号兵，告诉喷头和水泵开始干活。

水泵呢，就像大力士，把水快速地送到喷头那里。

要是没有水泵，水就像没力气的老人，慢悠悠的，可来不及灭火。

这探测器和水泵得配合好，就像跳舞的舞伴，节奏一致，才能快速灭火。

安装这简易自动喷水灭火系统的时候，还有很多细节。

比如喷头不能被东西挡住，要是被挡住了，水喷不出来，那不就成了哑巴吃黄连啦？就像你捂着嘴巴，想喊喊不出。

而且系统要定期检查，看看喷头有没有坏，水管有没有漏水，探测器灵不灵。

这检查就像给系统做体检，得认真。

要是偷懒不检查，等真着火了，系统出问题，那可就麻烦啦，就像战士上战场，结果发现枪是坏的，那不就完蛋啦？在一些小店铺里，这系统也很有用。

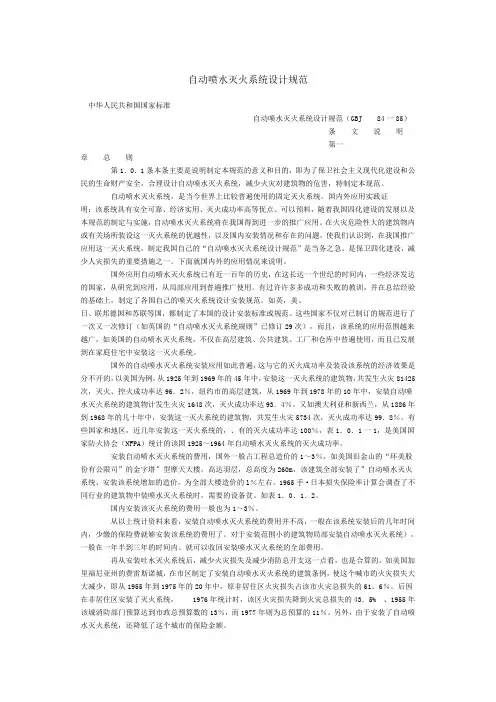

自动喷水灭火系统设计规范中华人民共和国国家标准自动喷水灭火系统设计规范（GBJ 84一85）条文说明第一章总则第1．0．1条本条主要是说明制定本规范的意义和目的，即为了保卫社会主义现代化建设和公民的生命财产安全，合理设计自动喷水灭火系统，减少火灾对建筑物的危害，特制定本现范。

自动喷水灭火系统，是当今世界上比较普遍使用的固定灭火系统。

国内外应用实践证明：该系统具有安全可靠、经济实用、灭火成功率高等优点。

可以预料，随着我国四化建设的发展以及本规范的制定与实施，自动喷水灭火系统将在我国得到进一步的推广应用。

在火灾危险性大的建筑物内或有关场所装设这一灭火系统的优越性，以及国内安装情况和存在的问题，使我们认识到，在我国推广应用这一灭火系统，制定我国自己的“自动喷水灭火系统设计规范”是当务之急。

是保卫四化建设，减少人灾损失的重要措施之一。

下面就国内外的应用情况来说明。

国外应用自动喷水灭火系统已有近一百年的历史，在这长达一个世纪的时间内，一些经济发达的国家，从研究到应用，从局部应用到普遍推广使用。

有过许许多多成功和失败的教训，并在总结经验的基础上，制定了各国自己的喷灭火系统设计安装规范。

如英，美、日、联邦德国和苏联等国，都制定了本国的设计安装标准或规范。

这些国家不仅对已制订的规范进行了一次又一次修订（如英国的“自动喷水灭火系统规则”已修订29次），而且，该系统的应用范围越来越广，如美国的自动喷水灭火系统，不仅在高层建筑、公共建筑、工厂和仓库中普遍使用，而且已发展到在家庭住宅中安装这一灭火系统。

国外的自动喷水灭火系统安装应用如此普遍，这与它的灭火成功率及装设该系统的经济效果是分不开的。

以美国为例，从1925年到1969年的45年中，安装这一灭火系统的建筑物，共发生火灾81425次，灭火、控火成功率达96．2％，纽约市的高层建筑，从1969年到1978年的10年中，安装自动喷水灭火系统的建筑物计发生火灾1648次，灭火成功率达93．4％。

自动喷水灭火系统设计规范文件编号第一章总则第1．0．1条为了保卫社会主义建设和公民生命财产的安全，贯彻“预防为主，防消结合”的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。

第1．0．2条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。

第1．0．3条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。

本规范不适用火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。

第1．0．4条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。

第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第2．0．1条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小，可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程度等因素，划分以下三级：一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物；二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物；三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。

危险等级举例见附录二。

第2．0．2条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下列规定：一、湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统的设计基本数据不应小于表2.0.2的规定。

二、雨淋喷水灭火系统的设计喷水强度、作用面积和喷头工作压力按表2.0.2规定的严重危险级确定。

三种自动喷水灭火系统的基本设计数据表2.0.2注：最不利点处喷头最低工作压力均不应小于4.9X10A4帕斯卡（0.5公斤/厘米2）。

第2.0.3条水幕系统的用水量，宜符合以下要求：一、当水幕作为保护作用或配合防火幕和防火卷帘进行防火隔断时，其用水量不应小于0.5升/秒•米；二、舞台口和孔洞面积超过3平方米的开口部位以及防火水幕带的水幕用水量不宜小于2升/秒•米。

第二节自动喷水干式系统灭火系统1. 概述GB50084－2001《自动喷水灭火系统设计规范》定义：干式系统由闭式洒水喷头、水流指示器、干式报警阀组、空气维持装置以及管道和供水设施等组成，准工作状态时配水管充满用于启动系统的有压气体的闭式系统。

2. 结构组成系统各部件说明3. 工作原理3.1伺应状态干式报警系统由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水压力，配水管充以压缩空气。

因为干式报警阀阀瓣与气体接触的面积是与水接触面积的数倍，所以用比供水侧压力低得多的充气压力即可克服水压的开启力，将阀门封闭住。

且无水通过阀瓣组件下游系统侧任何出口流出。

3.2工作状态系统保护区域内的室温由于火灾或其它突发原因升高，直至闭式喷头热敏感元件玻璃球炸裂而使喷头开启压力气体释放，系统管网气压迅速降低，直至气体压力不足以克服下腔水压，压力水顶开阀瓣，使阀瓣打开（干式报警阀开启），其中一路压力水通过配水立管，配水干管、配水管、配水支管流向洒水喷头，对保护区洒水灭火，水流指示器报告起火区域；另一路压力水，由报警阀的报警管路通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头将供水按不低于设计规定的喷水强度均匀喷洒，实施灭火。

为了保证扑灭初期火灾的效果，喷头开放后，要求在持续喷水时间内连续喷水。

干式系统工作原理方框图如下图所示。

4. 适用范围干式系统，在伺应状态管道内不充水，而充有压力气体，适用于有冰冻危险和由于环境温度过高使管道中的水可能汽化的场所的消防保护。

GB50084－2001规定“环境温度低于4℃，或高于70℃的场所应采用干式系统。

”同时在对水渍会造成严重损失的场所也可采用干式系统，实施消防保护。

自动喷水灭火雨淋系统不适用以下场所：①存有遇水发生爆炸或加速燃烧的物品的场所；②存有遇水发生剧烈化学反应或产生有毒有害物质的物品的场所；③存有洒水将导致喷溅或沸溢的液体的场所；④露天场所。

自动喷水灭火系统施工方案1.引言自动喷水灭火系统是一种常见的消防设备，用于保护建筑物和人员免受火灾的伤害。

本文将提供一个详细的自动喷水灭火系统施工方案，旨在确保系统的有效性和可靠性。

2.背景介绍自动喷水灭火系统是一种基于水压和火灾探测技术的消防系统。

其主要由水源、水泵、喷头、管道和控制设备等组成。

在火灾发生时，系统会自动探测火灾信号，并立即启动喷水装置以灭火。

3.施工准备在开始自动喷水灭火系统的施工前，需要进行以下准备工作：3.1 施工图纸设计：根据建筑物的特点和需求，设计合适的喷头布置和管道走向。

3.2 设备选型：根据灭火需求和预算限制，选择合适的水源、水泵和控制设备。

3.3 施工材料准备：采购喷头、管道、接头、阀门等施工所需的材料。

4.施工步骤4.1 安装水源：根据实际情况选择自来水源、水箱或水井作为系统的供水来源。

将水源与系统的进水口连接。

4.2 安装水泵：根据设计要求，选取适当的水泵，并将其安装在合适的位置。

连接水泵和水源之间的管道。

4.3 安装喷头：根据设计图纸，确定喷头的位置和数量。

使用适当的工具将喷头安装在建筑物内部和外部的关键区域。

4.4 安装管道：按照设计要求，将管道沿着建筑物的结构和走廊布置好。

注意管道的固定和连接，以确保系统的稳定性和密封性。

4.5 连接控制设备：将控制设备与水泵、喷头和火灾探测器连接。

进行必要的电气布线和接地工作。

4.6 测试和调试：完成施工后，对自动喷水灭火系统进行全面的测试和调试。

确保各个部件和设备正常工作，并且能够准确灭火。

5.安全考虑在自动喷水灭火系统施工过程中，需要始终注意以下安全事项：5.1 使用符合相关标准的施工材料和设备。

5.2 遵守消防安全规范，确保施工现场的安全。

5.3 防止施工过程中的漏水和管道堵塞问题。

5.4 对系统进行适当的防雷和接地处理。

5.5 安装明确的标志和指示牌，以便在紧急情况下警示人员。

6.维护与检修自动喷水灭火系统的维护和检修工作非常重要，以确保其长期可靠和高效的工作。

自动喷水灭火系统的设计手册
自动喷水灭火系统设计手册是一个非常专业的工具，主要用于指导如何设计、安装和维护自动喷水灭火系统。

这个手册通常包含以下内容：
1. 概述：这部分内容会解释自动喷水灭火系统的基本原理和重要性，以及它在不同场合的应用。

2. 系统组件：详细介绍组成自动喷水灭火系统的各种组件，如喷头、管道、报警阀等，以及它们的作用和工作原理。

3. 设计参数：根据不同的应用场合，提供设计喷水灭火系统的关键参数，如喷头的间距、管道的直径等。

4. 系统类型：介绍不同类型的自动喷水灭火系统，如湿式系统、干式系统、预作用系统等，以及它们各自的特点和应用范围。

5. 安装和维护：这部分内容会详细说明如何安装自动喷水灭火系统，以及日常维护和检查的步骤和注意事项。

6. 案例分析：通过实际的案例，分析自动喷水灭火系统在解决实际问题中的应用和效果。

7. 附录和索引：提供相关的附录和索引，便于读者查找和使用相关信息。

请注意，不同版本的自动喷水灭火系统设计手册可能会有不同的内容和组织结构。

以上所述仅是一般的内容框架，具体内容可能会因手册版本和出版时
间而有所不同。

为了获得最准确和最新的信息，最好直接查阅您所在地区或行业的权威机构或组织发布的自动喷水灭火系统设计手册。
