第二节、施工现场总平面图1 施工任务划分由于本工程量较大，工期要求较紧，施工机械设备较专业，为保证工程质量和现场施工安全，本工程全面展开施工。

主要指单位工程中的分部工程或施工阶段的先后顺序，及其制约关系。

主要解决时间搭接上的问题，做好施工现场的准备工作，做好施工程序的安排，安排好竣工扫尾工作。

施工阶段配备劳动力进行流水作业，同时施工，统筹安排，组织平面，立体作业，从而能让劳动力和机械合理使用，达到提高工效、降低成本的作用。

精细组织、精心施工，遵守技术操作规程有关规定，清除避免施工中质量通病，保证优质工程。

2 施工现场平面布置（1）布置原则本工程工程量大、交叉作业多，为了保证场内交通顺畅和工程安全、文明施工，减少现场材料、机具相互影响降低工效，减少环境污染，对现场平面进行科学、合理的布置。

（2）布置依据招标文件有关要求及总公司形象要求；业主提供的区域布置图；进度计划及资源需用量计划；安全文明施工及环境保护要求。

（3）施工平面布置图（4）现场围蔽施工现场按招标文件、黑龙江省建设工程现场文明施工管理办法的要求设置，做法达到黑龙江省建设工程安全文明施工标准。

（5）办公设施本工程采取集中办公的形式，以便于施工统筹协调。

办公区设在现场西南角，采用活动集装箱式房。

其主要设施有：项目部办公室、会议室等。

办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配备电脑、复印机、传真机等设施，办公室。

(6)生活设施为加强施工现场管理，现场的设置生活区。

(7)其它配套设施排水设施。

（8）临时设施布置及临时用地表（9）现场临时用电设计管理方案本工程建筑面积较大，根据我们承建大型工程的惯例以及施工同类型工程的经验，结合本工程的具体情况制定下列管理方案：强化临时维修改造设施管理，配合工程正常进行；维修改造设备的布置选型原则上按照业主提供的条件实施，局部变化根据实际情况进行调整。

工作质量标准：根据ISO9001系列要求，建立起组织、职责、程序、过程和资源五位一体的质量保证体系。

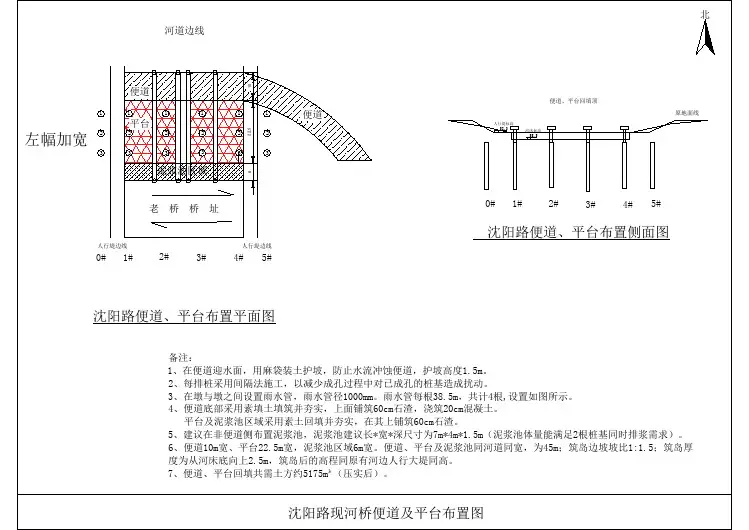

施工现场平面布置图如何绘制施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平而布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施匚总、半面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

施工总平面布置图绘制依据标题1、各种设计资料，包括建筑总半面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施匸方案、施工进度计划，以便了解各施匚阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表（含需耍数量及外廓尺寸等信息），以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011.《施工现场临时建筑物技术规范》JGJ/T 188-2009o7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

施工总平面布置图绘制原则1、在满足施匸要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物（构筑物）、确定施匸现场区域。

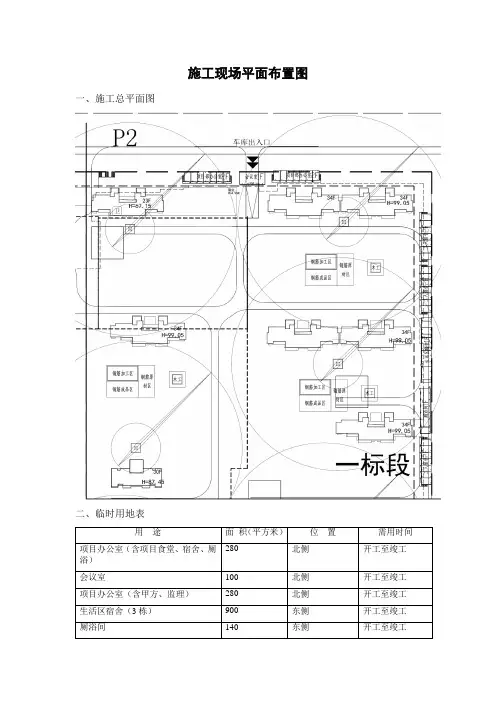

施工现场平面布置图一、施工总平面图二、临时用地表1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。

室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。

办公室移入楼内。

2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。

现场不设置供居住区。

3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。

5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。

6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。

7、应至少在每四层设置一个配电箱和一个临时水源。

8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。

9、全体现场施工人员应统一佩带工作牌。

10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。

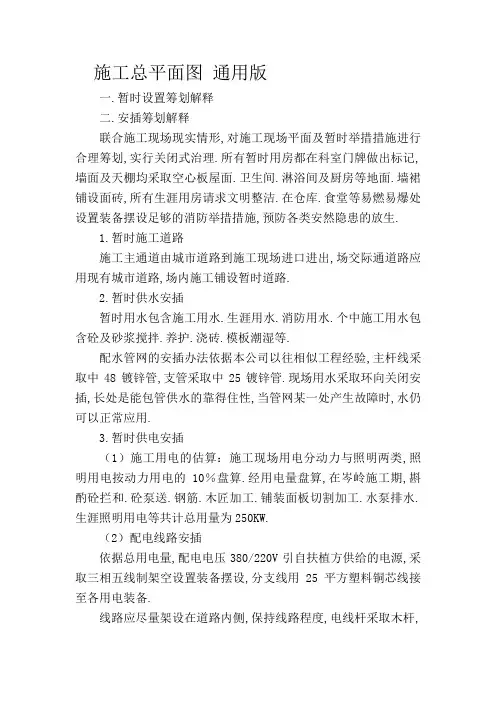

施工总平面图通用版一.暂时设置筹划解释二.安插筹划解释联合施工现场现实情形,对施工现场平面及暂时举措措施进行合理筹划,实行关闭式治理.所有暂时用房都在科室门牌做出标记,墙面及天棚均采取空心板屋面.卫生间.淋浴间及厨房等地面.墙裙铺设面砖,所有生涯用房请求文明整洁.在仓库.食堂等易燃易爆处设置装备摆设足够的消防举措措施,预防各类安然隐患的放生.1.暂时施工道路施工主通道由城市道路到施工现场进口进出,场交际通道路应用现有城市道路,场内施工铺设暂时道路.2.暂时供水安插暂时用水包含施工用水.生涯用水.消防用水.个中施工用水包含砼及砂浆搅拌.养护.浇砖.模板潮湿等.配水管网的安插办法依据本公司以往相似工程经验,主杆线采取中48镀锌管,支管采取中25镀锌管.现场用水采取环向关闭安插,长处是能包管供水的靠得住性,当管网某一处产生故障时,水仍可以正常应用.3.暂时供电安插（1）施工用电的估算：施工现场用电分动力与照明两类,照明用电按动力用电的10％盘算.经用电量盘算,在岑岭施工期,斟酌砼拦和.砼泵送.钢筋.木匠加工.铺装面板切割加工.水泵排水.生涯照明用电等共计总用量为250KW.（2）配电线路安插依据总用电量,配电电压380/220V引自扶植方供给的电源,采取三相五线制架空设置装备摆设,分支线用25平方塑料铜芯线接至各用电装备.线路应尽量架设在道路内侧,保持线路程度,电线杆采取木杆,间距30米,分支线及引入线均应由电杆处接出.施工用电的配电箱请求设置于便于操纵的地方,一般离地面高度不小于 1.2米,并且装配漏电呵护器,配电箱必须应用劳动部分磨练及格的产品.4.材料堆场依据本工程的现实情形,钢筋堆在现场仓库内并设加工棚.各类材料堆放,必须整洁.规范,铺装面板加工厂及堆场筹划分二处设置,具体见平面安插图.5.施工厂地排水为确保施工时代场内排水疏浚,施工前必须对本工程排水体系进行分解筹划：（1）在施工厂地周边开挖纵向排水边沟排水边沟底宽0.5米,深0.6米,沟内采取10cm细石砼铺底,240砖墙护坡,并且用水泥砂浆粉刷,沟底纵坡不小于0.3％.穿越暂时道路采取排水管过路,区域规模内的雨水及基槽内排水经由过程水泵排入明沟中排放.（2）当地面排水沟自流排水艰苦时,则斟酌在边沟恰当地位设置集水井,应用水泵强迫排水,确保施工正常开展.6.暂时举措措施的安插现场暂时举措措施包含行政治理用房.临盆车间.仓库及生涯用房.临盆车间包含对象库.钢筋加工.石材加工等.生涯用房包含职工宿舍.食堂.厕所.浴室等.具体地位见施工平面安插图.（1）生涯与工作区场地周围挖设暂时排水沟,并在生涯区设砖砌排水沟与周边排水接通.（2）生涯区道路采取l5厘米塘渣+10厘米C15砼面层.（3）生涯废水经明沟直接排出场外.（4）生涯污水采取化粪池沉淀分散,按期处理,生涯垃圾袋装化.总平面安插图：。

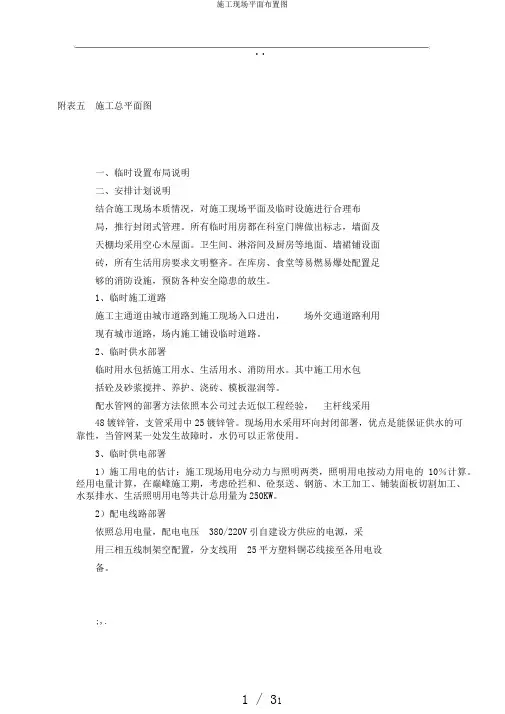

..附表五施工总平面图一、临时设置布局说明二、安排计划说明结合施工现场本质情况，对施工现场平面及临时设施进行合理布局，推行封闭式管理。

所有临时用房都在科室门牌做出标志，墙面及天棚均采用空心木屋面。

卫生间、淋浴间及厨房等地面、墙裙铺设面砖，所有生活用房要求文明整齐。

在库房、食堂等易燃易爆处配置足够的消防设施，预防各种安全隐患的放生。

1、临时施工道路施工主通道由城市道路到施工现场入口进出，场外交通道路利用现有城市道路，场内施工铺设临时道路。

2、临时供水部署临时用水包括施工用水、生活用水、消防用水。

其中施工用水包括砼及砂浆搅拌、养护、浇砖、模板湿润等。

配水管网的部署方法依照本公司过去近似工程经验，主杆线采用48镀锌管，支管采用中25镀锌管。

现场用水采用环向封闭部署，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。

3、临时供电部署1）施工用电的估计：施工现场用电分动力与照明两类，照明用电按动力用电的10％计算。

经用电量计算，在巅峰施工期，考虑砼拦和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW。

2）配电线路部署依照总用电量，配电电压380/220V引自建设方供应的电源，采用三相五线制架空配置，分支线用25平方塑料铜芯线接至各用电设备。

;,...线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距30米，分支线及引入线均应由电杆处接出。

施工用电的配电箱要求设置于便于操作的地方，一般离地面高度不小于米，并且安装漏电保护器，配电箱必定使用劳动部门检验合格的产品。

4、资料堆场依照本工程的本质情况，钢筋堆在现场库房内并设加工棚。

各种资料堆放，必定整齐、规范，铺装面板加工场及堆场计划分二处设置，详尽见平面部署图。

5、施工场所排水为保证施工期间场内排水畅达，施工前必定对本工程排水系统进行综合规划：1）在施工场所周边开挖纵向排水边沟排水边沟底宽米，米，沟内采用10cm细石砼铺底，240砖墙护坡，并且用水泥砂浆粉刷，沟底纵坡不小于％。

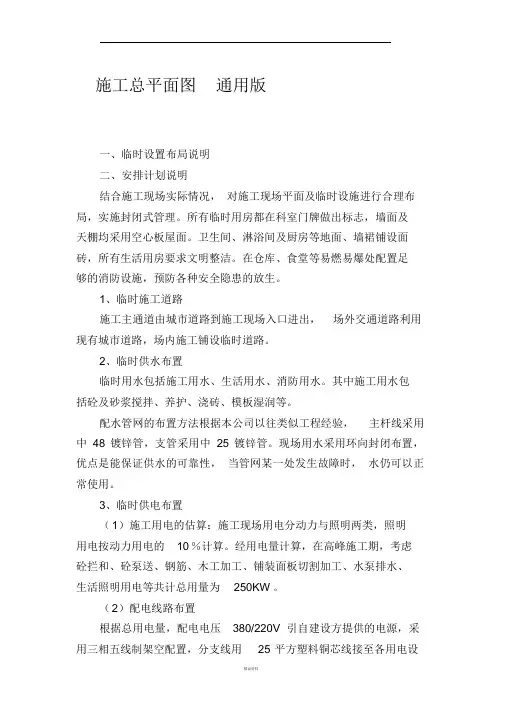

施工总平面图通用版一、临时设置布局说明二、安排计划说明结合施工现场实际情况，对施工现场平面及临时设施进行合理布局，实施封闭式管理。

所有临时用房都在科室门牌做出标志，墙面及天棚均采用空心板屋面。

卫生间、淋浴间及厨房等地面、墙裙铺设面砖，所有生活用房要求文明整洁。

在仓库、食堂等易燃易爆处配置足够的消防设施，预防各种安全隐患的放生。

1、临时施工道路施工主通道由城市道路到施工现场入口进出，场外交通道路利用现有城市道路，场内施工铺设临时道路。

2、临时供水布置临时用水包括施工用水、生活用水、消防用水。

其中施工用水包括砼及砂浆搅拌、养护、浇砖、模板湿润等。

配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48 镀锌管，支管采用中25 镀锌管。

现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。

3、临时供电布置（1）施工用电的估算：施工现场用电分动力与照明两类，照明用电按动力用电的10 ％计算。

经用电量计算，在高峰施工期，考虑砼拦和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW 。

（2）配电线路布置根据总用电量，配电电压380/220V 引自建设方提供的电源，采用三相五线制架空配置，分支线用25 平方塑料铜芯线接至各用电设备。

线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距30 米，分支线及引入线均应由电杆处接出。

施工用电的配电箱要求设置于便于操作的地方，一般离地面高度不小于 1.2 米，并且安装漏电保护器，配电箱必须使用劳动部门检验合格的产品。

4、材料堆场根据本工程的实际情况，钢筋堆在现场仓库内并设加工棚。

各种材料堆放，必须整齐、规范，铺装面板加工场及堆场计划分二处设置，具体见平面布置图。

5、施工场地排水为确保施工期间场内排水畅通，施工前必须对本工程排水系统进行综合规划：（1）在施工场地周边开挖纵向排水边沟排水边沟底宽0.5 米，深0.6 米，沟内采用10cm 细石砼铺底，240 砖墙护坡，并且用水泥砂浆粉刷，沟底纵坡不小于0.3％。
