接地装置铜绞线通用施工工艺
1 适用范围
1.1 本通用施工工艺适用于装置区接地装置铜绞线安装。
2 编制依据
2.1 《电气装置安装工程接地装置施工及验收规范》GB50169-92。
2.2 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96。
2.3 《建筑电气工程施工质量验收规范》GB 50303-2002。
3 施工应具备的条件
3.1 准备好施工机具和材料。
3.1.1 施工材料
主材
铜板接地极、棒形接地极、接地铜绞线、角钢、扁铜板、支持卡子、连接卡子及各种螺栓。
其它材料
保护管、铜焊条（丝）、铜压接管（专用接线端子）、锡条、焊锡膏、铜线、铜铆钉。
3.1.2 施工机具
施工机具配备齐全，保养维护合格。
3.2 熟悉图纸，了解接地网的尺寸和平面布置、接地极组数和接地材料的选用。
3.3 施工现场基本平整，有可利用的标高参照点。
3.4 掌握现场的施工情况，确定有无可利用的电缆沟和管沟，
4 施工工序
接地极安装
设备接地连接
接地电阻测试
5 施工工艺
5.1 挖接地沟
5.1.1 按设计图纸要求进行画线，挖沟。
5.1.2接地沟宜挖成上宽0.6米、下底宽0.4米的梯形，梯形的高应满足设计对接地极埋深的要求，接地沟应挖的平直、深浅一致，底部应清理干净。
5.1.3铜板接地极的位置应深挖，便于铜板接地极的放入。
5.2 接地极安装
5.2.1 铜板接地极的规格符合设计要求，无设计要求时，采用800mm×800mm×1.5mm的铜板制作。
图 5.5.2
5.2.3 铜板接地极与接地线的连接有以下几种形式：
在接地铜板上打孔，用单股φ1.3-φ2.5铜线将接地铜绞线绑在铜版接地体上，在铜绞线两侧用气焊与铜板接地极焊接。见图
图图
1--铜板；2—接地铜绞线；3—单股铜线在铜板接地极上打孔，将接地铜绞线分开拉直，搪锡后分四处用单股φ1.3-φ2.5铜线绑扎在铜板接地极上，用锡逐根与铜板接地极焊好。见图
将接地铜绞线端部、铜接地端子、及铜板接地极上与铜接地端子连接的部位分别搪锡，压好铜接地端子，将铜接地端子与铜板接地极用φ5×6mm 铜铆钉铆紧，然后再将铜接地端子周围进行锡焊。见图
图图
1—铜板接地极；2—接地铜绞线(或扁铜板)；4—铜铆钉；5—铜接线端子
使用-25×1.5mm的扁铜版进行铜焊固定连接。见图
5.3铜绞线敷设
5.3.1 接地铜绞线的敷设应按设计给定的路径进行，以防接地线受到损
目录 一、编制说明…………………………………………………………………………………… 二、编制依据…………………………………………………………………………………… 三、工程概况 -………………………………………………………………………………… 四、施工部署…………………………………………………………………………………… 五、质量保证措施………………………………………………………………………………… 六、HSE保证体系及措施…………………………………………………………………………
一编制说明 本方案适用内蒙古永和氟化工有限公司氟化工项目盐酸灌区、成品储存灌装区、原料灌区接地装置电气安装施工。本方案为了确保电气安装工程能顺利、安全、保质按期完成而编写，在编制过程中力求简洁，着眼于实际，服务于现场。 二编制依据 2.1 内蒙古轻化工业设计院有限公司设计内蒙古永和氟化工有限公 司氟化工项目电气施工图 2.2《电气装置安装工程接地装置施工及验收规规范》GB50169-2006 2.3《环境管理体系规范》 GB/T24001-2004《职业安全健康管理体系 规范》 GB/T28001-2001 2.4化工行业相关的施工规范、标准和我公司企业管理标准及实施办 法。 三工程概况 3 工程简介 3.1 我单位承揽了内蒙古永和氟化工有限公司氟化工项目中盐酸灌区、成品储存灌装区、原料灌区接地装置的电气施工，其主要施工内容可概述为防雷设备接地、避雷电阻的调试等。 3.2 本次电气施工工程量大致统计为：挖土方0.8*0.8*1000米、铜绞线敷设1100米。 四施工部署 1、项目目标 （1）质量目标：单位工程质量合格率100% ，单位工程质量优良率90%以上
附录C-4 GB50169-92 接地装置施工及验收规范 第二章电气装置的接地 第一节一般规定 第2．1．1条电气装置的下列金属部分，均应接地或接零： 一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。 二、电气设备的传动装置。 三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。 四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。 五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。 六、电缆桥架、支架和井架。， 七、装有避雷线的电力线路杆塔。 八、装在配电线路杆上的电力设备。 九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。 十、电除尘器的构架。 十一、封闭母线的外壳及其他裸露的金属部分。 十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。 十三、电热设备的金属外壳。 十四、控制电缆的金属护层。· 第2．1．2条电气装置的下列金属部分可不接地或不接零：· 一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。． 二、在干燥场所，交流额定电压为127V及以下或直流额定电压为1iOV及以下的电气设备的外壳。 三、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子的金属底座等。 四、安装在已接地金属构架上的设备，如穿墙套管等。 五、额定电压为220V及以下的蓄电池室内的金属支架。 六、由发电厂、变电所和工业、企业区域内引出的铁路轨道。 七、与已接地的机床、机座之间有可靠电气接触的电动机和电器的外壳。 第2．1．3条需要接地的直流系统的接地装置应符合下列要求： 一、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接。 二、在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设接地装置，必要时可采取外引式接地装置或改良土壤的措施。 三、直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时，相互间的距离不应小于lm。 四、三线制直流回路的中性线宜直接接地。 第2．1．4条接地线不应作其他用途。 第二节接地装置的选择 第2．2．1条交流电气设备的接地可以利用下列自然接地体。
接地线的埋设深度要求 电气装置安装工程接地装置施工及验收规范GB 50169－92 中华人民共和国国家标准条文说明前言根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同修订的《电气装置安装工程接地装置施工及验收规范》GB50169－92，经中华人民共和国建设部1992年12月16日以建标〔1992〕911号文批准发布。为方便广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求，按《电气装置安装工程接地装置施工及验收规范》的章、节、条顺序，编制了《电气装置安装工程接地装置施工及验收规范条文说明》，供有关部门和单位参考。在使用中如发现本条文说明有欠妥之处，请将意见直接函寄本规范的治理单位：能源部电力建设研究所（北京良乡，邮政编码：102401）。本条文说明仅供国内有关部门和单位执行本规范时使用。 第一章总则 第条本条简要地阐明了本规范编制的宗旨，是为了保证接地装置的施工和验收质量而制订。 第条本条明确了规范的适用范围是电气装置安装工程的接地装置。其他如电子计算机和微波通讯等接地工程应按相应的施工及验收规范执行。 第条施工现场必须按照设计施工，不得随意修改设计，必要时需经过设计单位的同意，并按修改后的设计执行。 第条为了保证工程质量，凡不符合现行技术标准的器材，均不得使用和安装。第条本规范内容是以质量标准和工艺要求为主，有关施工安全问题，尚应遵守现行的安全技术规程。 第条电气装置接地工程应及时配合建筑施工，从而减少重复劳动，加快工程进度和提高工程质量。 第二章电气装置的接地 第一节一般规定 第条本条规定了哪些电气装置应接地或接零。第十款至第十四款根据近几年出
接地网安装施工工艺要求 1.1 适用范围 热镀锌圆钢、扁钢接地网、裸铜绞线和铜排接地网施工 1.2 设计要求 （1）主接地网的接地扁钢一般采用垂直排放。主接地网敷设时应在各柱、设备处将接地引线引出地面0.5m，以备引接到柱和设备。 （2）主接地线在经过电缆沟、电缆隧道、建筑物等都应在其下方绕过，不应断开，不得浇注在混凝土中。 （3）主接地网在通过道路、管道、墙壁及其他可能受机械损伤的地方，应采取保护措施，如使用钢管或角铁加以保护等。 （4）接地体（线）焊接应采用搭接焊，例如： a) 扁钢为其宽度的2倍（且至少有3个棱边焊接）； b) 圆钢为其直径的6倍； c) 扁钢与圆钢焊接时，其长度为圆钢直径的6倍； d）扁钢与角钢焊接时，应由扁钢弯成直角形（或圆弧形）
后再与角钢想焊接，此处的焊接应为双面焊。 （5）若采用裸铜绞线接地网时，应采用紫铜材质，裸铜绞线与铜排之间的焊接应选用热熔焊，裸铜绞线与钢之间对的焊接应选用放热焊。 （6）避雷针（带）的接地除满足上述条件外，还应满足以下条件： a) 建筑物上的避雷带应设置多根接地引下线，应在各引下线距地面1.5~1.8m处设置断接卡。 b）独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或敷设卵石或沥青地面。 c) 独立避雷针（线）应设置独立的集中接地装置。当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m。。 d）独立避雷针的接地装置与接地网的地中距离不得小于3m。（7）建筑物内的接地网可以采用暗敷的方式，在适当的位
接地装置铜绞线通用施工工艺 1 适用范围 1.1 本通用施工工艺适用于装置区接地装置铜绞线安装。 2 编制依据 2.1 《电气装置安装工程接地装置施工及验收规范》GB50169-92。 2.2 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96。 2.3 《建筑电气工程施工质量验收规范》GB 50303-2002。 3 施工应具备的条件 3.1 准备好施工机具和材料。 3.1.1 施工材料 主材 铜板接地极、棒形接地极、接地铜绞线、角钢、扁铜板、支持卡子、连接卡子及各种螺栓。 其它材料 保护管、铜焊条（丝）、铜压接管（专用接线端子）、锡条、焊锡膏、铜线、铜铆钉。 3.1.2 施工机具 施工机具配备齐全，保养维护合格。 3.2 熟悉图纸，了解接地网的尺寸和平面布置、接地极组数和接地材料的选用。 3.3 施工现场基本平整，有可利用的标高参照点。 3.4 掌握现场的施工情况，确定有无可利用的电缆沟和管沟， 4 施工工序 接地极安装 设备接地连接
接地电阻测试 5 施工工艺 5.1 挖接地沟 5.1.1 按设计图纸要求进行画线，挖沟。 5.1.2接地沟宜挖成上宽0.6米、下底宽0.4米的梯形，梯形的高应满足设计对接地极埋深的要求，接地沟应挖的平直、深浅一致，底部应清理干净。 5.1.3铜板接地极的位置应深挖，便于铜板接地极的放入。 5.2 接地极安装 5.2.1 铜板接地极的规格符合设计要求，无设计要求时，采用800mm×800mm×1.5mm的铜板制作。 图 5.5.2 5.2.3 铜板接地极与接地线的连接有以下几种形式： 在接地铜板上打孔，用单股φ1.3-φ2.5铜线将接地铜绞线绑在铜版接地体上，在铜绞线两侧用气焊与铜板接地极焊接。见图 图图 1--铜板；2—接地铜绞线；3—单股铜线在铜板接地极上打孔，将接地铜绞线分开拉直，搪锡后分四处用单股φ1.3-φ2.5铜线绑扎在铜板接地极上，用锡逐根与铜板接地极焊好。见图 将接地铜绞线端部、铜接地端子、及铜板接地极上与铜接地端子连接的部位分别搪锡，压好铜接地端子，将铜接地端子与铜板接地极用φ5×6mm 铜铆钉铆紧，然后再将铜接地端子周围进行锡焊。见图 图图 1—铜板接地极；2—接地铜绞线(或扁铜板)；4—铜铆钉；5—铜接线端子 使用-25×1.5mm的扁铜版进行铜焊固定连接。见图 5.3铜绞线敷设 5.3.1 接地铜绞线的敷设应按设计给定的路径进行，以防接地线受到损
光明韩城分公司施工工艺规范学习 第四期（8.1） 一、电缆排管 工艺规范 （1）土方开挖完成后按现场土质的坚实情况进行必要的沟底夯实处理及沟底整平。 （2）浇筑的混凝土板基础应平直，浇灌过程中用平板振动器振捣，如需分段浇捣，应采取预留接头钢筋、毛面、刷浆等措施。浇注完成后要做好养护。 （3）在底层应先砌砖，根据设计要求用砖包底层电缆管，再砌第二层，如此类推，逐层施工。 （4）管道敷设时应保证管道直顺，管道的接缝处应设管枕，接口无错位，在管接口处采用混凝土现浇，提升接口强度。管与管之间的管驳采用热熔或插接，导 管器试通合格。 （5）敷设后多余的电缆管应切除，并将切口打磨平滑。
施工要点 （1）管沟填碎石、石粉或粗砂垫层应控制好高度，并压实填平。 （2）在浇捣排管外包混凝土之前，应将工井留孔的混凝土接触面凿毛（糙），并用水泥浆冲洗。在排管与工井接口处应设置变形缝。 （3）管应保持平直，管与管之前应有20mm 的间距，管孔数宜按发展预留适当备用，管路纵向连接处的弯曲度，应符合牵引电缆时不致损伤的要求。 （4）施工中应防止水泥、砂石进入管内，管应排列整齐，并有不小于0.1%的排水坡度，施工完毕应用管盖盖住两端。 二、非开挖电缆管道 工艺规范 （1）按照设计图纸，提前做好勘测工作，查明地形、地貌、地面建筑对工程的不利条件，查清水域覆盖面积和深度，应查实有无影响检测的干扰源，并做好标 记。施工前、应提前与市政有关部门进行沟通，
确认开挖处有无其他管线。地下管线探测后，尚应通过地面标志物、检查井、闸门井、仪表井、人孔、手孔等进行复核。 （2）应选取正确合理的入钻头和出钻点。 （3）导向孔施工应按设计的钻孔轨迹进行导向施工，并做好导向孔施工的记录。导向孔轨迹的弯曲半径应满足电缆弯曲半径及施工机械的钻进条件。 （4）铺设管线穿越公路、铁路、河流、地面建筑物时，最小覆土深度应符合有关专业规范要求。 施工要点 （1）入钻点宜设在行人车辆稀少且具有足够空间摆放设备处，出钻点则宜设置在能够摆放管材、方便拖管的另一端。 （2）出入土角应根据设备机具的性能、出入土点与被穿越障碍的距离、管线埋设深度等选择，出入土角宜为8°～15°，并满足电缆进入工井时的弯曲半径。 （3）钻进和回拖只允许钻杆顺时针旋转，以免钻杆松脱；钻杆分离过程中钻杆必须逆时针旋转，以免损坏螺纹。
GB50169-92电气装置安装工程接地装置施工及验收规范 第一章总则 第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。 第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。 第1.0.3条接地装置的安装应按已批准的设计进行施工。 第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。 第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。 第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。 第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。 第二章电气装置的接地 第一节一般规定 第2.1.1条电气装置的下列金属部分，均应接地或接零： 一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。 二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。 四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。 五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。 六、电缆桥架、支架和井架。 七、装有避雷线的电力线路杆塔。 八、装在配电线路杆上的电力设备。 九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。 十、电除尘器的构架。 十一、封闭母线的外壳及其他裸露的金属部分。 十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。 十三、电热设备的金属外壳。 十四、控制电缆的金属护层。 第2.1.2条电气装置的下列金属部分可不接地或不接零： 一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
接地装置施工及验收规范 试题:《电气装置安装工程接地装置施工及验收规范》GB50169-2006 一、填空题: 1.垂直接地体的间距不宜小于其长度的(2)倍。当无设计规定时不宜小于(5)米。 2.埋入地中并直接与大地接触的金属导体称为(接地体或接地极)，它分(水平)、(垂直)两种形式。 3.中性点直接接地的低压电力网中，电器设备外壳与保护零线连接称为(保护接零)或保护接地。 4.人工接地网外缘应(闭合)，外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的一半。 5.除临时接地装置外，接地装置应采用(热镀锌钢材)，水平敷设的可采用(圆钢)和(扁钢)，垂直敷设的可采用(角钢)和(钢管)。 6.当电缆穿过零序电流互感器时，电缆头的接地线应通过(零序电流互感器)接地。 7.接地体(线)的焊接应采用搭接焊，扁钢接地线的搭接长度为其宽度的(2倍)，且至少三个棱边焊接。 8.采用钢绞线、铜绞线等作接地引下线时，宜采用(压接端子)与接地体连接。 9.电缆桥架连接部位宜采用两端压接镀锡鼻子的铜绞线跨接，跨接线最小截面积不小于(4)mm2。 10.建筑物上的防雷设施采用多根引下线时，应在各引下线距地面1.5-1.8m处设置(断线卡)，且应加保护措施。
11.携带式电器设备应用专用芯线接地，(零线和接地线)应分别与接地装置相连接。 二、选择题: 1.在干燥场所，交流额定电压为(C)及以下的电器设备的外壳可不接地或接零。 A、440V B、220V C、127V 2.直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接，当无绝缘隔离装置时，相互间的距离不应小于(A)。 A、1米 B、1.5米 C、2米 3.在交流回路中，在地下敷设的扁钢接地体最小截面积为(A)。 A、100mm2 B、150mm2 C、200mm2 4.接地体顶面埋设深度应符合设计规定。当无规定时，不应小于(A)米。角钢、钢管、铜棒、铜管等接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接连接部位外侧(C)毫米范围内应做防腐处理;在做防腐处理前，表面必须除锈并去除焊接处残留的焊药。 A、0.6 B、0.8 C、100 D、200 5.每个电气装置的接地应以单独的接地线与接地汇流排或接地干线相连接，(A)在一个接地线中串联几个需要接地的电气装置。 A、严禁 B、可以 C、不宜 6.接地体敷设完成后的土沟其回填土内不应夹有石块和建筑垃圾等;外取的土壤不得有较强的腐蚀性;在回填土时应分层夯实。室外接地回填宜有(A)毫米高度的防沉层。在山区石质地段或电阻率较高的土质区段应在土沟中至少先回填(C)毫米厚的净土层，再敷接地体，然后用净土分层夯实回填。 A、100~300 B、300~400 C、100 D、200 7.明敷接地线的安装支架件间的距离，在水平直线部分宜为(A)米;垂直部分宜为(B)米;转弯部分宜为(C)米
110kV 变电站新建工程 接地网施工方案 一、编制依据 1、《电气装置安装工程接地装置施工及验收规范》（GB-50169-2006） 2、《电气装置安装工程电气设备交接试验标准》（GB50150-2006） 3、《建设工程安全生产管理条例》（中华人民共和国国务院393 号） 4、《工程建设标准强制性条文建筑工程部分》（2013 年版） 5、《国家电网公司基建安全管理规定》国网（基建/2 ）173-2015 6、《国家电网公司基建技术管理规定》国网（基建/2 ）175-2015 7、《中华人民共和国安全生产法》（2014年12月1日起执行） 8、《国家电网公司输变电工程标准工艺管理办法》国网（基建/3 ）186-2015 9、《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3 ）187-2015 10、《国家电网公司输变电工程验收管理办法》国网（基建/3 ）188-2015 11、《国家电网公司电力建设安全工作规程（变电站部分）》（DL5009.3-2013 ） 12、110kV变电站新建工程《防雷接地》施工图 二、工程概况本变电站主接地网的接地扁钢采用垂直排放，主接地网敷设时在各柱、设备处将接地引线引出地面，以备引接到柱和设备。引出围墙外的备用接地引出线，在围墙内应设断接点，便于测试，穿档土墙设穿管。主接地网埋深原土层下0.8m，所有水平均压带“十”字交叉处或“ T”形相交处要求按规定可靠焊接，接地线连接处的搭接长度必须为接地体宽度的 2 倍。主接地网水平接地体采用-60*8 的热镀锌扁钢，接地引上线选用户60*8 的热镀锌扁钢，垂直接地体（70*7 的热镀锌角钢）作为辅助加强接地，基间距不小于 5.0m 以限制相互之间的屏蔽屏蔽作
中华人民共和国国家标准 电气装置安装工程施工及验收规范接地装置篇GBJ 232—82 第十五篇接地装置篇 主编单位：中华人民共和国水利电力部 浙江省基本建设委员会 批准单位：中华人民共和国国家基本建设委员会 实行日期：1 9 8 2 年10 月 1 日 中国建筑工业出版社 1982年北京 注明：第七篇“低压电器篇”、第六篇“硅整流装置篇”、第八篇“起重机电气装置篇”、第十六篇”爆炸和火灾危险场所电气装置篇”同时废止。 第一章总则 第1.0.1条本篇适用于工业和民用电气装置的接地工程的施工及验收。 第1.0.2条电气装置的接地工程应按已批准的设计进行施工。 第1.0.3条凡所使用的器材均应符合国家或部颁的现行技术标准，并应有合格证件。 第1.0.4条施工中的安全技术措施应遵守本规范和现行有关安全技术规程的规定。 第1.0.5条电气装置的接地工程，除应符合本篇规定外，尚应符合本规范“爆炸和有火灾危险场所电气装置篇”和现行的有关专业规程的特殊规定。
第1.0.6条电气装置的接地工程应配合土建施工同时进行；其隐蔽部分应在覆盖前及时会同有关单位作好中间检查及验收。 第1.0.7条避雷针(带)及其引下线以及接地装置用的紧固件，除地脚螺栓外，均应用镀锌制品。 第1.0.8条电气装置的接地工程，在施工及交接验收时，应时行下列检查： 一、竣工的工程是否符合设计； 二、工程质量是否符合规定； 三、试验项目及结果是否符合规定； 四、按本篇规定提交的技术资料和文件是否齐全。 第二章电气装置的接地 第一节一般规定 第2.1.1条所有电气装置中，由于绝缘损坏而可能带电的电气装置，其金属部分均应有保护接地，应接地的部分如下： 一、电机、变压器及其他电器的金属底座和外壳； 二、电气设备的传动装置； 三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门； 四、配电、控制、保护用的盘(台、箱)的框架； 五、交、直流电力电缆的接线盒、终端盒的金属外壳和电缆的金属护层、穿线的钢管； 六、电缆支架； 七、装有避雷线的电力线路杆塔；

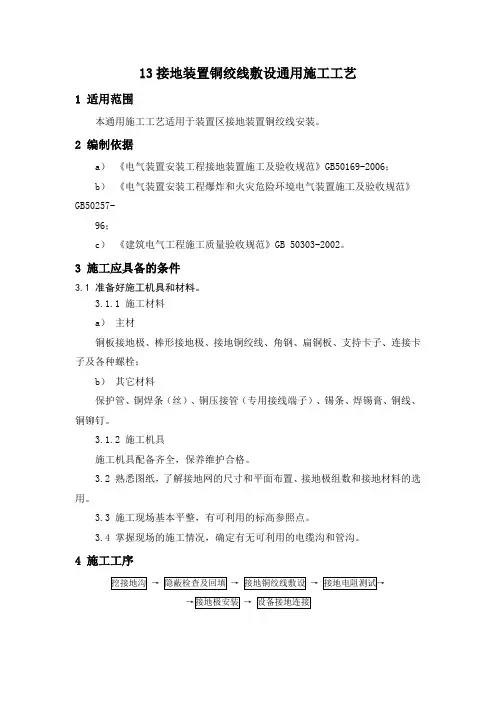

13接地装置铜绞线敷设通用施工工艺 1 适用范围 本通用施工工艺适用于装置区接地装置铜绞线安装。 2 编制依据 a）《电气装置安装工程接地装置施工及验收规范》GB50169-2006； b）《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257- 96； c）《建筑电气工程施工质量验收规范》GB 50303-2002。 3 施工应具备的条件 3.1 准备好施工机具和材料。 3.1.1 施工材料 a）主材 铜板接地极、棒形接地极、接地铜绞线、角钢、扁铜板、支持卡子、连接卡子及各种螺栓； b）其它材料 保护管、铜焊条（丝）、铜压接管（专用接线端子）、锡条、焊锡膏、铜线、铜铆钉。 3.1.2 施工机具 施工机具配备齐全，保养维护合格。 3.2 熟悉图纸，了解接地网的尺寸和平面布置、接地极组数和接地材料的选用。 3.3 施工现场基本平整，有可利用的标高参照点。 3.4 掌握现场的施工情况，确定有无可利用的电缆沟和管沟。 4 施工工序 →→→ →
