9260-8i卡操作手册
- 格式:pdf
- 大小:1.01 MB
- 文档页数:14
Last Update date : 2013.05.11

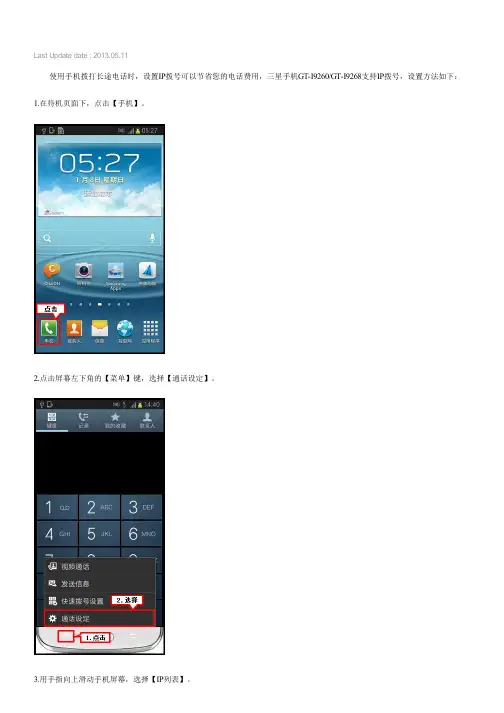

使用手机拨打长途电话时,设置IP拨号可以节省您的电话费用,三星手机GT-I9260/GT-I9268支持IP拨号,设置方法如下:1.在待机页面下,点击【手机】。
2.点击屏幕左下角的【菜单】键,选择【通话设定】。
3.用手指向上滑动手机屏幕,选择【IP列表】。
4.点击屏幕右上方的“+”图标,可添加IP拨号。
(如您想使用的IP号码在列表中有显示,直接选择即可。
)
5.输入需要添加的IP号码,然后点击【储存】。
6.选择设置好的IP号码。
以上设置完成后,您可以通过以下两种方法进行IP拨号:
一、在手机拨号界面进行IP拨号。
1.在待机页面下,点击【手机】。
2.在拨号界面输入联系人号码,然后点击【IP拨号】键即可拨出。
二、在联系人界面进行IP拨号。
1.在待机页面下,点击【联系人】。
2.选择一个联系人。
3.点击【IP通话】即可。
更多内容
三星手机GT-I9260/GT-I9268如何设置短信黑名单?
三星手机GT-I9260/GT-I9268如何删除短信黑名单号码?三星手机GT-I9260/GT-I9268如何设置来电黑名单?
三星手机GT-I9260/GT-I9268如何删除来电黑名单号码?三星手机GT-I9260/GT-I9268如何下载电子邮件中的附件?
相关型号信息
GT-I9260AADCHN ,。
Thank you for purchasing the MegaRAID® SAS (Serial Attached SCSI/Serial AT A II) 9260-4i RAID controller, the SAS 9260-8i RAID controller, or the SAS 9260DE-8i RAID controller (PCI-Express).Please take a few minutes to read this quick installation guide before you install your RAID controller. If you need more information about any topic covered in this guide, refer to the related documents on your MegaRAID Universal Software Suite CD.Note:Record your controller serial number in a safe location in case you need to contact LSI.The MegaRAID SAS 9260-4i is a 6Gb/s, PCI-Express, low-profile RAID controller. It controls four internal SAS/SATA ports through one SFF-8087 Mini SAS 4i internal connector. The MegaRAID SAS 9260-8i is a 6Gb/s, PCI-Express, low-profile RAID controller. It controls eight internal SAS/SAT A ports through two SFF-8087 Mini SAS 4i internal connectors. There are two differences between the SAS 9260-4i RAID controller and the SAS 9260-8i RAID controller:–The SAS 9260-4i supports four ports and the SAS 9260-8i supports eight ports–The 9260-4i does not contain the JT7 connector, which is for ports 7–4Note:The SAS 9260DE-8i RAID controller is the same as the SAS 9260-8i RAID controller except thatthe 9260DE-8i RAID controller offers datasecurity through disk encryption.Note:SAT A II is the only type of SAT A supported by these RAID controllers.Y ou can connect the LSI intelligent Battery Backup Unit 07 (LSIiBBU07) directly to these RAID controllers. For more information about this battery, refer to the Intelligent Battery Backup Units for 1078-based MegaRAID Products User’s Guide on the MegaRAID Universal Software Suite CD.R A I D C O N T R O L L E R I N S T A L L A T I O NStep1Unpack the RAID ControllerUnpack the RAID controller in a static-freeenvironment. Remove it from the antistatic bag,and inspect it for damage. If the RAID controllerappears to be damaged, or if the MegaRAIDUniversal Software Suite CD is missing, contactLSI or your MegaRAID OEM supportrepresentative.The CD contains utility programs, device driversfor various operating systems, and the followingdocumentation:•MegaRAID SAS 6Gb/s RAID ControllersUser’s Guide•MegaRAID SAS Software User’s Guide•MegaRAID SAS Device Driver InstallationUser’s Guide•Software license agreementStep2Prepare the ComputerT urn off the computer, and unplug the powercords from the rear of the power supply. Removethe cover from the computer.Step3Review the Jumpers and the ConnectorsFigure1 shows the location of the jumpers andthe connectors on the RAID controller. Thejumpers are set at the factory, and you usually donot need to change them.Back up your data before you change yoursystem configuration. Otherwise, you might losedata.Before you install the RAID controller, make surethat the computer is disconnected from the powerand from any networks.!CAUTION!CAUTIONMegaRAID SAS 9260-4i, SAS 9260-8i, and SAS 9260DE-8i RAID ControllersQuick Installation GuideFigure 1Layout of the MegaRAID SAS 9260-8i/9260DE-8i RAID ControllerT able 1 describes the jumpers and the connectors on the SAS 9260 RAID controllers.Table 1Jumpers and ConnectorsNote:JT1, JT2, and JT4 are behind the LSIiBBU07 when it is installed, but they are still accessible.Step 4Install the RAID ControllerInsert the RAID controller in a PCI Express slot on the motherboard, as shown in Figure 2. Press down gently, but firmly, to seat the card correctly in the slot. Secure the RAID controller to the computer chassis with the bracket screw.Note:This is a PCI Express x8 card and it can operate in x8 or x16 slots. However, some PCI-E slots support only PCI-E graphics cards; if a RAID controller is installed, it will not function. Note:Refer to the guide for your motherboard for information about the PCI Express slot.Jumper/Connector Type DescriptionJT1Write-pending Indi-cator (dirty cache) LED connector 2-pin connector Connects to an LED that indicateswhen the data in the cache has yet to be written to the storagedevices. Used when the write-back feature is enabled.JT2SAS Activity LED header2-pin connectorConnects to an LED that indicates drive activity.JT3Battery Backup connector20-pin connectorConnects the LSIiBBU07 intelli-gent Battery Backup Unit directly to the RAID controller.JT4Global Drive Fault LED header2-pin connector Connects to an LED that indicates whether a drive is in a fault condition.JT6x4 SAS Ports 3–0Mini SAS 4i connector Connects the cables from the con-troller to SAS drives or SATA II drives, or a SAS expander.JT7x4 SAS Ports 7–4Mini SAS 4i connectorConnects the cables from the con-troller to SAS drives or SATA II drives, or a SAS expander.1.The SAS 9260-4i RAID con-troller does not have this con-nector.JT8Modular RAID Key header2-pin connector Reserved for LSI use.JT9Set FactoryDefaults connector2-pin connectorReturns the board settings to the defaults set in the factory.JT10LSI Test header2-pin connector Reserved for LSI use.JT11IPMI-style SMBus (System Manage-ment)/I 2C header3-pin shielded headerProvides enclosure management support.JT12Individual Drive Fault LED headerfor Eight Phys (0-7)16-pin connector Indicates drive faults. There is oneLED per port. When lit, each LED indicates the corresponding drive has failed or is in the Unconfig-ured-Bad state. Refer to theMegaRAID SAS Software User’s Guide for more information.The LEDs function in a direct-attach configuration (there are no SAS expanders). Direct attach is defined as a maximum of one drive connected directly to each port.This header is used for RAID controllers with internal SAS ports.JT13Universal Asyn-chronous Receiver/Transmitter (UART) debugging4-pin connectorReserved for LSI use.Jumper/Connector Type DescriptionFigure2Installing the MegaRAID SAS 9260-8i/ 9260DE-8i RAID ControllerStep5Configure and Install the SAS Devices, SATA II Devices, or Both in the Host Computer CaseRefer to the documentation for the devices for anypreinstallation configuration requirements.Step6Connect the RAID Controller to the SASDevices, SATA II Devices, or Both in the HostComputer CaseUse SAS cables to connect the RAID controller toSAS devices, SATA II devices, or both. SeeFigure1 to view the connector locations.Refer to the MegaRAID 6Gb/s SAS RAIDControllers User’s Guide on the MegaRAIDUniversal Software Suite CD for detailedinformation about the SAS cables.Step7Turn on the Power to the ComputerReinstall the computer cover, and reconnect thepower cords. Turn on the power to the computer.Make sure that the power is turned on to the SASdevices and the SATA II devices before or at thesame time that the power to the host computer isturned on. If the power is turned on to thecomputer before it is turned on to the devices, thecomputer might not recognize the devices.The firmware takes several seconds to initialize.During this time, the controller scans the ports. Step8Run the WebBIOS Configuration UtilityRun the WebBIOS Configuration Utility toconfigure the groups and the virtual drives. Whenthe message Press<Ctrl><H> for WebBIOSappears on the screen, immediately pressCTRL+H to run the utility.Note:Refer to the MegaRAID SAS Software User’s Guide on the MegaRAID Universal SoftwareSuite CD for detailed steps on configuring groupsand virtual drives.Step9Install the Operating System DriverThe RAID controller can operate under variousoperating systems, but you must install thesoftware drivers first.The MegaRAID Universal Software Suite CDincludes the software drivers for the supportedoperating systems, along with documentation.Y ou can view the supported operating systemsand download the latest drivers for RAIDcontrollers from the LSI website at:/cm/DownloadSearch.do.Access the download center, and follow the stepsto download the driver.Refer to the MegaRAID SAS Device DriverInstallation User’s Guide on the MegaRAIDUniversal Software Suite CD for more informationabout installing the driver. Be sure to use thelatest service packs that are provided by theoperating system manufacturer and to review thereadme file that accompanies the driver.S U P P O R T E D R A I D L E V E L SThe RAID controllers support drive groups using the following RAID levels:•RAID 0 (data striping): Data is striped across all drives in the group, enabling very fast data throughput. There is no data redundancy. All data is lost if any drive fails.•RAID 1 (drive mirroring): Data is written simultaneously to both drives in the drive group, providing complete data redundancy if one drive fails. RAID 1 supports an even number of drives from 2 to 32 in a single span.•RAID 5 (drive striping with distributed parity): Data is striped across all drives in the group. Part of the capacity of each drive stores parity information that reconstructs data if a drive fails. RAID 5 provides good data throughput for applications with high read request rates.•RAID 6(drive striping with distributed parity across two drives): Data is striped across all drives in the group and two parity drives are used to provide protectionagainst the failure of up to two drives. In each row of data blocks, two sets of parity data are stored.•RAID 00: RAID 00 is a spanned drive group that createsa striped set from a series of RAID 0 drive groups.41216-01 Rev. A, July 2009Find a list of LSI Corporation’s U.S. distributors, international distributors, sales LSI, the LSI logo design, and MyStorage are trademarks or registered trademarks of LSI Corporation. All other brand and product names may be trademarks of their respective companies.Copyright © 2009 by LSI Corporation. All rights reserved.LSI Corporation reserves the right to make changes to any products and services herein at any time without notice. LSI does not assume any responsibility or liability arising out of the application or use of any product or service described herein, except as expressly agreed to in writing by LSI; nor does the purchase, lease, or•RAID 10 (RAID 1 and RAID 0 in spanned groups): RAID 10 uses mirrored pairs of drives to provide complete data redundancy. RAID 10 provides high data throughput rates.•RAID 50 (RAID 5 and RAID 0 in spanned groups): RAID 50 uses both parity and drive striping acrossmultiple drives to provide complete data redundancy.RAID 50 provides high data throughput rates.•RAID 60 (RAID 6 and RAID 0 in spanned groups): RAID 60 uses both distributed parity across two parity drives and drive striping across multiple drives to provide complete data redundancy and high fault tolerance. Note:Refer to the MegaRAID SAS Software User’s Guide on the MegaRAID Universal SoftwareSuite CD for more information about RAID levels.T E C H N I C A L S U P P O R TFor assistance in installing, configuring, or running your SAS 9260-4i, 9260-8i, or 9260DE-8i RAID controller, contact your LSI Technical Support representative. Click the following link to access the LSI T echnical Support page for storage and board support:/support/storage/tech_support/index.html From this page, you can send an email, call Technical Support, or submit a new service request and view its status. E-mail:/support/support_form.htmlPhone Support:/support/storage/phone_tech_support/ index.html1-800-633-4545 (North America)00-800-5745-6442 (International)Note:The international toll-free number does notrequire country specific access codes.。

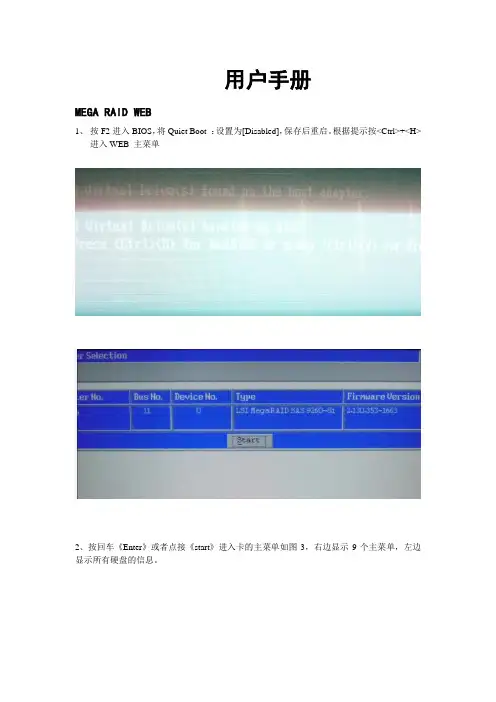

用户手册MEGA RAID WEB1、按F2进入BIOS,将Quiet Boot :设置为[Disabled],保存后重启。
根据提示按<Ctrl>+<H>进入WEB 主菜单2、按回车《Enter》或者点接《start》进入卡的主菜单如图3,右边显示9个主菜单,左边显示所有硬盘的信息。
点接Configuration Wizard(配置向导)选择New configuration 配置新的RAID两个选项,手动创建和自动创建,这里选择手动创建,下一步按住《Ctrl》键用鼠标选择你需要的硬盘,然后点接Add to Array(添加到阵列)Accept DG(接受磁盘阵列)—>点接Next(下一步)点击Add to SPAN点击下一步在RAID Level(RAID级别)处选择你需要的RAID,这里以RAID5为例,,在Select Size (选择输入容量),输入208854。
右边分别显示出RAID 0 、RAID10 、RAID5 、RAID 6的容量,相应的RAID 级别输入右边对应的容量。
然后点接 Accept(接受)—>点接Next(下一步)我这里选择了透写(Write Pplicy:Write Through,drive Cache所以下一步的时候会多出两步,一般加缓存电池的时候才选,不然有丢缓存的危险选择YES下一步接受按YES保存配置选择初始化类型,GO初始化会清空硬盘里边的数据,选择YES,阵列做完了选择HOME ,回到主菜单,右边的框会多出来逻辑卷删除阵列点接Configuration Wizard(配置向导)选择Clear configuration 下一步选择YES,阵列删除完成修复(Rebuild)阵列如果RAID5阵列中有一个硬盘掉线或者坏,这时阵列卡会发出报警声,进RAID卡界面后你会看到右边物理驱动器下面显示红色,Virtual Drives(虚拟驱动器)下面VD0显示Degraded(降级状态),在机器上找到对应的硬盘盘位,拔下坏的硬盘,换上新硬盘后,阵列会自动修复(Rebuild),如果换上的新硬盘里面的有数据,阵列不会自动修复,那就要把这个硬盘做成热备(HotSpare),下面介绍热备的做法首先得保证有一好的硬盘没有被配置成阵列或者热备,下图以500G硬盘为例点击未配置的硬盘,如果硬盘里没有数据直接就是图二,如果硬盘里有数据那就是图一那个界面出现图一:选择上Make Unconf Good(使未知的硬盘变好)—>点接Go(继续)就到了图二出现图二:选择上 Make Glocal HSP(使这个硬盘为全球的热备),然后点接Go(继续)—图一图二:点击HOME回到主菜单,热备做好了!硬盘状态由未配置变成Hotspare,,如果有硬盘故障,热备盘就会自动顶上去,变成Rebuilding状态,等修复完成之后,阵列卡报警声音消失。
Lsi9260-8i阵列卡操作手册目录:一、如何进入RAID卡BIOS界面二、BIOS主界面三、创建阵列四、如何创建与删除热备盘五、删除阵列一、如何进入RAID卡BIOS 界面阵列卡信息按下组合键进入BIOS界面1、开机到此界面时按下组合键Ctrl+H进入RAID卡BIOS 管理界面。
二、WebBIOS主界面0、Advanced Software Options高级软件选项1、Controller Selection选择RAID卡(机器上安装有多张RAID卡时)2、Controller Properties RAID卡属性设置3、Scan Devices刷新硬盘设备4、Virtual Drives虚拟磁盘管理5、Drives物理硬盘管理6、Configuration Wizard创建阵列配置7、Logical View/Physical View查看逻辑/物理磁盘(点击切换)8、Events事件9、Exit退出三、创建阵列1、查看物理硬盘在界面右面可看到可用于组建RAID 的硬盘○1Slot :0——硬盘的物理位置,在0号端口。
○2Unconfigured Good ——好的,未配置的硬盘。
2、点击“Configuration Wizard ”进入创建阵列配置,如图:○1Clear Configuration 清除所有的阵列配置信息○2New Configuration 新建RAID 配置(会清除所有的数据,一般只在新机器第一次做阵列时选择)○3Add Configuration 增加RAID 配置3、一般选择Add Configuration ,按Nex t 进入下一步进入Select Configuration Method 界面:12○1Manual Configuration 手动配置○2Automatic Configuration 自动配置以下先以WD 2TB*4组建RAID10为例:3、选Manual Configuration 手动配置进入下一步:○1在左边“Drives ”框中选择要做RAID 的磁盘,按住Ctrl 键可一次同时选择多个。
第四章常用操作系统安装指南注意:1.以下安装指南适合于用户不采用万全导航操作系统安装导航盘进行自动安装的情况;若用户使用万全导航操作系统安装导航盘自动安装操作系统,请参照《联想万全服务器万全导航用户手册》中操作系统安装部分进行。
2.安装操作系统之前,请务必先阅读操作系统安装前的准备工作说明,确认您的机型配置,做好必需的驱动备份,然后参照对应的安装指南进行操作。
3.请您准备一台运行主流Windows中文版操作系统的机器,将万全导航驱动程序光盘放入光驱中,按提示信息找到所需的驱动程序,并根据提示信息将驱动程序备份到联想USB闪存式软盘驱动器(Lenovo USB Floppy Driver Key)。
4.驱动程序备份的详细操作方法,请参见《联想万全服务器万全导航用户手册》相关内容。
5.如果您配置的硬盘有效总容量大于2T,请参考本手册第五章相关内容。
说明:本指南以板载SATA RAID配置为例进行操作系统安装说明,其它配置操作系统安装方法类似。
4.1 此安装指南适用LSI 8708E/LSI 9260-8i配置包含以下常用的操作系统安装指南:1.Windows Server 2003 Enterprise Edition R2 SP2 x86简体中文版2.Windows Server 2003 Enterprise Edition R2 SP2 x86英文版3.Windows Server 2003 Enterprise Edition R2 SP2 x64简体中文版4.Windows Server 2003 Enterprise Edition R2 SP2 x64英文版5.Windows Server 2008 R2 Standard Edition x64简体中文版6.Windows Server 2008 R2 Enterprise Edition x64简体中文版7.Windows Server 2008 R2 Standard Edition x64英文版8.Windows Server 2008 R2 Enterprise Edition x64英文版9.Windows Server 2008 R2 Standard Edition x64 OEM简体中文版10.Windows Server 2008 R2 Enterprise Edition x64 OEM简体中文版11.RedHat Enterprise Linux AS 5.0 Update 4 x8612.RedHat Enterprise Linux AS 5.0 Update 4 x6413.Suse Linux Enterprise Server 11 x8614.Suse Linux Enterprise Server 11 x6415.Suse Linux Enterprise Server 10 SP2 X8616.Suse Linux Enterprise Server 10 SP2 X644.1.1 Windows Server 2003 R2SP2简体中文版安装指南说明:本节适用于以下几种操作系统:1.Windows Server 2003 Enterprise Edition R2 SP2 x86简体中文版2.Windows Server 2003 Enterprise Edition R2 SP2x64简体中文版一、安装前的准备工作参照导航软件的使用说明,从导航光盘上把安装Windows Server 2003所需的LSI 8708E或LSI 9260-8i驱动程序备份到联想USB闪存式软盘驱动器(Lenovo USB Floppy Driver Key,以下简称USB Key)。

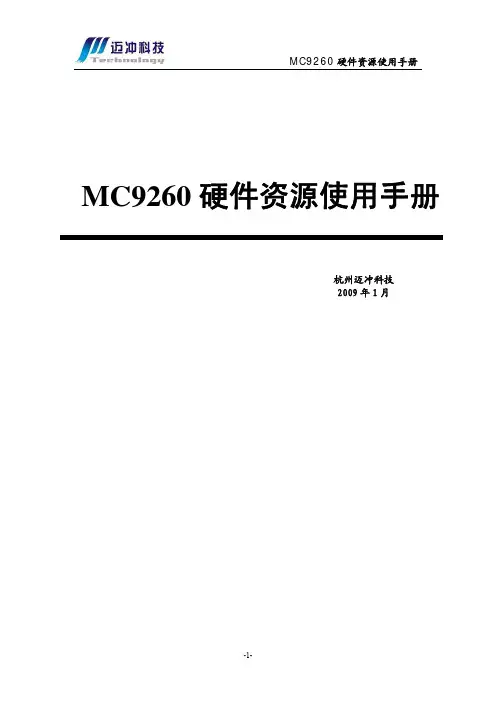

目 录1、概述 (3)2、测试程序使用说明 (3)2.1、网络接口测试 (3)2.2、UART测试 (4)2.3、CAN测试 (4)2.4、USB Host测试 (5)2.5、MMC/SD测试 (6)2.6、BUZZER测试 (6)2.7、LED测试 (6)2.8、AUDIO测试 (6)2.9、RTC测试 (7)2.10、ADC测试 (7)2.11、矩阵键盘测试 (8)1、概述MC9260的光盘EXP目录下附带了几个接口的测试程序,这些测试程序是关于这些接口的基本应用,用户可以用某种存储媒体(U 盘、SD 卡、网络)拷到板上的 Linux 系统下面运行下面部分是关于这些测试程序的使用说明;如果要更了解这些测试程序的具体情况,请查看源代码。
2、测试程序使用说明2.1、网络接口测试将主板的网络接口用直连网线与路由器、交换机连接或者交叉线与PC机连接,可以测试主板的网络。
主板启动完成后,设置主板IP与PC机同一网段,测试与主机连接。
添加网关,ping迈冲科技网址测试。
2.2、UART测试MC9260 有7个串口,对应如下:tyS0――DEBUGttyS1――COM1 ttyS2――COM2 ttyS3――COM3ttyS4――COM4 ttyS5――COM5 ttyS6――COM6选择相应串口和 PC机的串口连接,在 PC机上运行一个串口的终端,设置如下:z115200 Bits per Secondz8 Data Bitsz No Parityz 1 Stop Bitsz No Flow Control运行 uart_test,手动输入所选的串口和工作模式,在 PC 机的终端输入字符,如"any data of type",回车后,其余串口测试一样,只是要注意输入串口序号与实际串口的对应关系。
说明:工作模式1:自动接收测试串口数据并按原数据回发工作模式2:手动输入数据并从测试串口发送,自动接收串口数据2.3、CAN测试CAN接口测试一般需要两个CAN设备连接起来才能正常通信,如果用户只有一块开发板,则可以用回环模式进行测试。
第一章 LSI SAS RAID卡简介本技术手册提供了LSI SAS RAID卡(9260-8i 8口RAID卡和9280-24i4e 24口RAID卡)的性能、安装指导、RAID阵列的配置和维护等信息。
1.1 LSI 9260-8i 适配卡介绍LSI 9260-8i,是一款8通道PCI-E x8的SAS RAID控制卡。
LSI 9260-8i主要应用于企业存储,NAS存储,工作组和网站服务器,视频流/视频编辑工作站,备份和安全系统等领域。
1.2 产品特性• LSI SAS2108 6Gb/s RAID-on-Chip - 800MHz PowerPC• 512MB 800MHz DDRII cache memory•PCI-Express x8•2个miniSAS 端口(SFF-8087),可支持8块SAS或SATA或者SSD 硬盘(3Gb/s和6Gb/s)•通过SAS expanders 支持128个设备•可选支持电池备份•Low Profile•支持RAID 0, 1, 5, 6。
•支持RAID spans 10,50,60•支持多组 RAID•最多支持64个逻辑盘•支持BIOS启动•自动侦测加入/移除磁盘与自动磁盘阵列重建•自动 RAID 重建•支持SSD•支持负载均衡•支持64位LBA,提供可大于2TB的磁盘空间•最大支持64TB LUN•支援S.M.A.R.T数组监控,可了解硬盘的状态和可靠度•在 BIOS 下, 用户可以选择交错启动.•TerabyteGuard ™ for data protection and reliability•坏扇区修复和重测以减少掉盘•MAID (Massive Array of Idle Disks), 在磁盘阵列中有空闲硬盘时,可让其处于休眠状态•硬盘 LED 指示灯 (活动灯和失败灯)•Email 通知•SNMP 远程管理•警报器提示硬盘状态/阵列状态•Enclosure Management 支持 SES 和 SPGIO•Intelli-VRM™ (Intelligent Virtual RAID Management)•在线扩容 (OCE) 和在线RAID迁移(OLRM)•提供快速以及后台初始化,使磁盘阵列可以立刻使用•支持直写和回写•Web GUI RAID 管理工具 (local and remote monitoring)•SHI (Drive analysis driven from S.M.A.R.T)•Windows (2000, XP, x64, 2003, 2008,2008R2, Vista (32 and 64Bit), Linux (Fedora Core, Red Hat Enterprise / CentOS, SuSE), Mac OS X 10.4.x and above,FreeBSD , Linux Open Source1.3 RAID概念及术语在描述LSI 9260-8i适配卡的时候经常用到以下概念和术语。

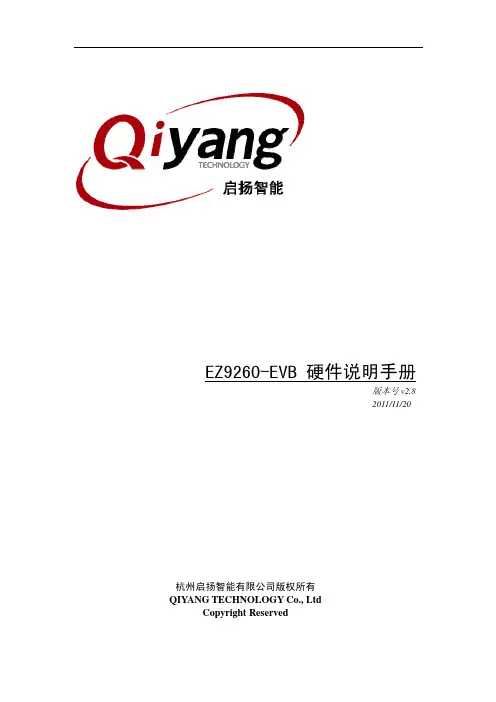

EZ9260-EVB 硬件说明手册版本号v2.82011/11/20杭州启扬智能有限公司版权所有QIYANG TECHNOLOGY Co., LtdCopyright Reserved目录前言 (1)一、使用建议 (2)二、系统组成 (3)2.1、产品概述 (3)2.2、主板资源 (3)2.3、机械参数 (3)2.4、软件资源 (3)三、尺寸结构图 (4)3.1、核心板尺寸 (4)3.2、扩展底板尺寸 (4)四、器件连接示图 (5)五、核心板 (6)六、扩展底板 (7)七、硬件详细说明 (8)7.1、SDRAM存储器 (8)7.2、NandFlash存储器 (8)7.3、DateFlash存储器 (8)7.4、RS232串口 (9)7.5、调试串口 (9)7.6、MISC复合数据接口 (9)7.7、USB接口 (10)7.8、以太网接口 (10)7.9、外部总线接口 (10)7.10、SPI接口 (11)7.11、双声道音频输出接口 (12)7.12、CSI图像传感器接口 (12)7.13、JTAG接口 (12)7.14、SD卡接口 (13)7.15、板载RTC (13)7.16、硬件复位按钮 (13)7.17、电源部分 (13)八、光盘资料 (13)九、软件描述 (14)附录 (14)有任何技术问题或需要帮助,请联系:***********************第2页共17页购买产品,请联系销售:********************有任何技术问题或需要帮助,请联系:*********************** 第1页 共17页 购买产品,请联系销售:********************前言欢迎使用杭州启扬智能科技有限公司产品EZ9260-EVB ,本产品Linux 部分包含3份手册:EZ9260-EVB Linux 用户手册、EZ9260-EVB 硬件说明手册以及EZ9260-EVB Linux 测试手册。

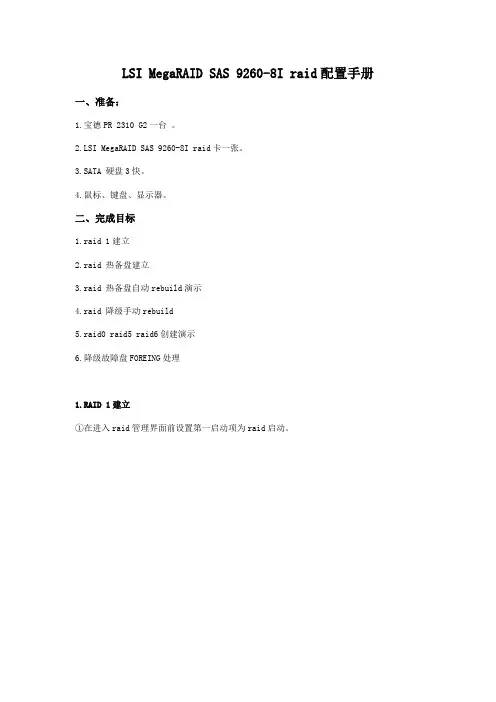

LSI MegaRAID SAS 9260-8I raid配置手册一、准备:1.宝德PR 2310 G2一台。
2.LSI MegaRAID SAS 9260-8I raid卡一张。
3.SATA 硬盘3快。
4.鼠标、键盘、显示器。
二、完成目标1.raid 1建立2.raid 热备盘建立3.raid 热备盘自动rebuild演示4.raid 降级手动rebuild5.raid0 raid5 raid6创建演示6.降级故障盘FOREING处理1.RAID 1建立①在进入raid管理界面前设置第一启动项为raid启动。
②然后重启根据提示按特定的组合键进入raid管理界面。
③进入raid管理界面如下图:界面介绍:Advanced software options //推荐创建raid操作,根据服务器硬盘数量推荐你建立那些raid Controller selection // 控制选项,创建删除raid或者改变硬盘属性。
Controller properties // 控制属性,查看raid和硬盘属性。
Scan devices // 扫描磁盘。
Vitual devices //虚拟磁盘,raid的重建和重设。
Devices //检查当前服务器磁盘状态数量。
Configuration wizard //raid配置选项Logical view //逻辑卷查看Events //日志查看Exit //退出raid管理界面④主界面选择configuration wizard 进入⑤选择new configuration 建立一个新的raid(clear为清除raid,add为增加一个raid)。
点击next。
⑥注意:建立新raid会提醒如果建立新的raid将会清除所有的虚拟设备中的数据,因为我是新设备没有建立过raid所以选择yes,如果是已经建立过raid的请选择上一步的add configuration。
⑦选择建立raid的模式(manual 手动配置 automatic自动配置)这里我们选手动配置。

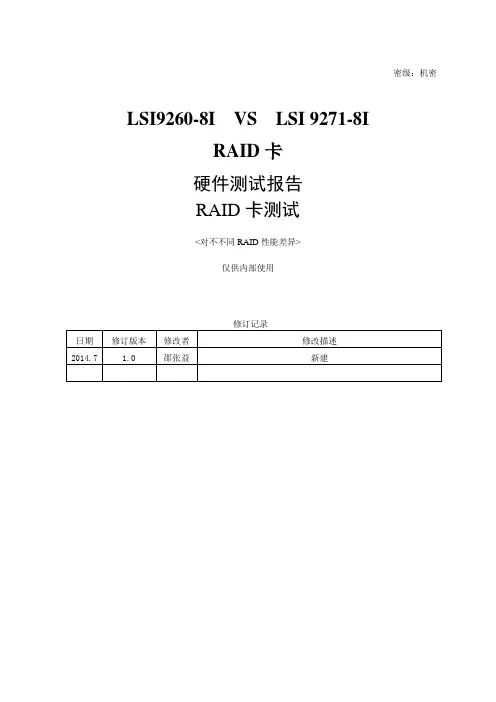

密级:机密LSI9260-8I VS LSI 9271-8IRAID卡硬件测试报告RAID卡测试<对不不同RAID性能差异>仅供内部使用目录目录 (2)1.测试目的 (3)2.测试性质 (3)3.测试结果 (3)4.测试环境和条件 (3)4.1.试样(DUT) (3)4.2.仪器和辅助设备辅助软件 (3)4.3.测试人员、时间和地点 (4)5.测试模型及配置 (4)5.1.实验仪器设备配置 (4)6.对比 (4)6.1.参数对比 (4)6.2.性能对比 (5)6.2.1.DD测试 (5)6.2.2.FIO测试 (6)6.2.3.Iometer测试 (14)1.测试目的对比两张RAID卡差异性,确保RAID卡在我司产品上可以正常使用。
2.测试性质DVT测试(设计验证测试)3.测试结果4.测试环境和条件4.1.试样(DUT)需要说明DUT的型号、硬软件版本、序列号(或者样机编号)4.2.仪器和辅助设备辅助软件4.3.测试人员、时间和地点5.测试模型及配置测试环境的搭建方式,包括组网形式、连接关系、拓扑等。
以框图形式明确说明。
5.1.实验仪器设备配置实验仪器设备的配置方法和参数设置说明6.对比6.1.参数对比查看RAID卡或上网查询后将数据填下列表格中内部连接器两个Mini-SAS SFF8087 内部连接器两个Mini-SAS SFF8087 内部连接器(顶部安装)设备支持最多128 个SAS 和/或SATA硬盘驱动器和SSD 最多128 个SAS 和/或SATA 硬盘驱动器和SSD主机总线类型兼容x8 信道PCI Express 2.0 兼容x8 信道PCI Express 3.0 数据传输率每个端口高达6Gb/s 每个端口高达6Gb/sIO处理器/SAS控制器LSISAS2108 6Gb/s RAID单核800MHzPowerPC处理器LSISAS2208 双核6Gb/s ROC - 2 个800MHz PowerPC 处理器高速缓存存储器512MB 800MHz DDR IISDRAM1 GB 1333MHz DDRIII SDRAM高速缓存保护LSIiBBU07 MegaRAID LSIiBBU09(可选–LSIiBBU09/LSI00279)工作温度Maximum ambient: 60°C(44.5°C w/iBBU) 最高环境温度:控制器卡:60°C,带可选LSIiBBU09:55°C工作电压+3.3V +3.3V,+12V 硬件保修 3 年质保 3 年质保6.2.性能对比6.2.1.DD测试6.2.1.1.读写速率对比Strip Size:256K 24块硬盘不同RAID类型下的读写对比9260分析写:写速率普遍提升20%,达到2.2G左右,RAID0最高可以达到2.7G的写性能读:从1.2G提升到了1.6G性能,提升30%6.2.2.FIO测试6.2.2.1.不同硬盘数量下RAID0对比storix系统下的测试Strip Size: 256 KB顺序写全部为DD测试值,因为FIO测试出顺序写均为3.2G 不准RAID 0不同硬盘数量下的RAID0数率表现6.2.2.1.1.顺序读写对比9260分析读:读性能在FIO测试下基本差不多,测试结果看9270值略有下降6.2.2.1.2.随机读写(100%读或100%写)9260分析IOPS值基本相同,9270略微比9260好一些些6.2.2.1.3.随机读写(50%读写)读写基本重合92606.2.2.2.RAID0&RAID5不同硬盘数量的速率对比9260分析9270下的RAID5读性能有很大提升6.2.2.3.四种raid下的对比6.2.2.3.1.随机读写9260分析FIO测试的IOPS两块RAID卡基本测试值接近,变化不大6.2.2.3.2.顺序读写9260分析不知道为什么9270的RAID6 RAID10读性能会变差6.2.2.4.条带大小的区别6.2.2.4.1.顺序读写9260分析24块硬盘的瓶颈可能在2.7G左右,所以各个条带下都接近这个值。
ThinkServerRaid Card User GuideThinkServer Raid卡用户手册V1.1目录安全警告和注意事项 (2)第一章RAID知识介绍 (3)1.1 RAID技术简介 (3)1.2 常用RAID阵列等级介绍 (3)1.2.1 RAID 0 (3)1.2.2 RAID 1 (3)1.2.3 RAID 5 (4)1.2.4 RAID10 (4)1.2.5 RAID50 (4)1.3 常用RAID概念介绍 (5)第二章外插SAS & SAS RAID卡特性介绍 (6)第三章外插SAS RAID卡(8708E&9260-8i&9240-8i)图形设置工具 (7)3.1 WebBIOS配置工具功能简介 (7)3.1.1 进入WebBIOS配置工具 (7)3.1.2 WebBIOS主要功能介绍 (7)3.2 RAID阵列创建/删除 (8)3.3 RAID阵列扩容/迁移 (11)3.4 RAID阵列重建 (11)3.4.1 自动重建(Automatic Rebuild) (12)3.4.2 热备重建(Hot spare Rebuild) (12)3.5 iBBU电池模块使用说明 (12)第四章外插SAS RAID卡(8708E&9260-8i&9240-8i)管理软件 (14)4.1 SAS RAID管理软件简介 (14)4.2 MegaRaid Storage Manage安装/卸载 (14)4.2.1 Windows下的安装 (14)4.2.2 Windows下的卸载 (14)4.3 运行MegaRaid Storage Manage (14)4.3.1 主界面介绍 (16)4.3.2 创建RAID阵列 (16)4.3.3 删除RAID阵列 (17)4.3.4 创建热备份盘(Hotspare) (18)4.3.5 阵列配置重构 (18)12安全警告和注意事项为了避免人员伤害和财产损失,请在安装本产品之前请仔细阅读并遵守下列安全提示。
LSI 8708 / 9260卡RAID掉线解决办法
上图为是硬盘掉盘,但硬盘本身幵没有损坏,仍然在服务器的槽位上,这时看到的配置界面应该如图所示,图中一块硬盘显示FOREIGN是因为这块硬盘包含着其他的RAID信息
RAID中有一块硬盘物理损坏无法使用了,换上一块新的干净的硬盘(不包含RAID信息的硬盘)。
步骤一:单击要迚行Rebuild操作的硬盘(带有FOREIGN信息或者干净无Raid信息的硬盘),会看到如图2-25所示界面。
步骤二:选择Replace Missing PD
步骤三:在此界面下,一定要注意不要选择Make Online,因为如果这块硬盘含有RAID信息,一旦迚行了这样的操作,就没法迚行Rebuild Drive的操作了,这样不同的RAID信息就会相互冲突,引起RAID崩溃。
所以要选择Rebuild Drive,会出现下图界面。
在Rebuild的过程中,机器可以正常使用,不过强烈推荐Rebuild 完全完成后再迚入系统操作,因为在Rebuild过程中硬盘需要频繁的读写数据,迚行其它操作都会很慢,而且可能会引起数据丢失的问题。
回到Home主界面(如下图),可以看到最上面的硬盘显示的颜色是棕色,这表明正在迚行Rebuild操作。
等待Rebuild结束,退出重启就能正常使用了。
ThinkServerRaid Card User GuideThinkServer Raid卡用户手册V1.2目录安全警告和注意事项 (3)第一章RAID知识介绍 (4)1.1RAID技术简介 (4)1.2常用RAID阵列等级介绍 (4)1.2.1 RAID 0 (4)1.2.2RAID 1 (4)1.2.3 RAID 5 (5)1.2.4RAID10 (6)1.2.5 RAID50 (6)1.3 常用RAID概念介绍 (6)第二章外插SAS & SAS RAID卡特性介绍 (7)第三章外插SAS RAID卡(8708E&9240-8i,9260-8i &9270cv-8i)图形设置工具 (9)3.1WebBIOS配置工具功能简介 (9)3.1.1进入WebBIOS配置工具 (9)3.1.2WebBIOS主要功能介绍 (9)3.2 RAID阵列创建/删除 (10)3.3RAID阵列扩容/迁移 (13)3.4 RAID阵列重建 (13)3.4.1 自动重建(Automatic Rebuild) (13)3.4.2 热备重建(Hot spare Rebuild) (14)3.5 iBBU电池模块使用说明 (14)3.6便携式缓存模块和超级电容的简介 (15)第四章外插SAS RAID卡(8708E&9240-8i,9260-8i &9270cv-8i)管理软件 (16)4.1 SAS RAID管理软件简介 (16)4.2MegaRaid Storage Manage安装/卸载 (16)4.2.1 Windows下的安装 (16)4.2.2 Windows下的卸载 (16)4.3 运行MegaRaid Storage Manage (16)4.3.1主界面介绍 (17)4.3.2创建RAID阵列 (18)4.3.3删除RAID阵列 (20)4.3.4创建热备份盘(Hotspare) (20)4.3.5 阵列配置重构 (21)安全警告和注意事项为了避免人员伤害和财产损失,请在安装本产品之前请仔细阅读并遵守下列安全提示。
LSI9260-8I使用手册本册主要介绍LSI9260-8I的常用功能,raid的创建,参数配置及管理软件的介绍下面先从开机启动时如何进入管理界面开始介绍1.当机器开启后,显示器出现阵列卡检测信息时,会提示用户是否要进入管理界面对阵列卡进行操作,此时按下Ctrl+H即可,如下图1图12.按下Ctrl+H后,进入控制器选择界面,若只有一张卡,便如下图2所示,多张卡会分行显示,选择相应的控制器后,按start进入管理界面图23.若出现图3所示:Foreign Config(s) Found.则说明当前使用的硬盘存在之前使用的raid设定信息。
若要重新导入raid设定,可点击Preciew尝试;对于正常新建raid,请直接点击clear 进入下一步图34.此时,会出现提示窗,如图4,告知当前的操作会清除掉硬盘上之前的所有raid配置信息,是否要继续,请直接点击yes进入下一步:图45.图5所示为LSI-9260-8I的WebBIOS管理界面,左侧边栏为功能设定选项,右侧部分会显示阵列和磁盘的相关状态信息。
图56.新建raid时,请点击左侧Configuration Wizard选项,进行相关操作。
如图6Raid配置向导,点击可创建Raid图67.点击Configuration Wizard后,会出现下图7所示界面,提示选择相关操作,A:Clear Configuration选择此项后,可清除已经存在的raid设定B:New Configuration选择此项后,清除已经存在的raid设定,并可继续进行新的Raid配置。
C:Add Configuration选择此项后,可新建Raid,对已经存在的Raid不会有任何影响。
通常情况下,Clear Configuration用于清除阵列卡上所有的已经存在的阵列信息,一旦进行,所有的Raid信息都不存在。
而Clear Configuration选项一般为客户首次进行Raid设定,此时阵列卡上一般不存在阵列。
1、在这个界面里按ctrl+H;
2、进来后显示这个界面(没有做过raid的情况下),在这里按“configuration wizard”项目;
3、进入这个界面后,选择“add configuration”,下一步(next)
4、在这个界面里,使用ctrl+鼠标单击,选中各个盘;
5、选中各个盘后,点击“AddtoArray”;
6、在这个界面里面,点击“Accetp DG”后,点击下一步(next)
7、这个界面里,按“Add to SPAN”,并选择下一步(next)
7、在这个界面里,选择“RAID 0”;
8、在这个界面,把Disk cache policy这个项目设置为“enable”,开启缓存;
9、在这里项目“select size”填写入raid0 的空间小(界面上有提示),点击接受(accept);
10、在这个界面里点击下一步(next);
11、保存配置,选择“yes”
12、提示要不要初始化,选择“no”
就做好了。
声明感谢您选择联想产品。
• 本手册的用途在于帮助您正确地使用联想服务器产品(以下称“本产品”),在安装和第一次使用本产品前,请您务必先仔细阅读随机配送的所有资料,特别是本手册中所提及的注意事项。
这会有助于您更好和安全地使用本产品。
请妥善保管本手册,以便日后参阅。
• 本手册的描述并不代表对本产品规格和软、硬件配置的任何说明。
有关本产品的实际规格和配置,请查阅相关协议、装箱单、产品规格配置描述文件,或向产品的销售商咨询。
• 如您不正确地或未按本手册的指示和要求安装、使用或保管本产品,或让非联想授权的技术人员修理、变更本产品,联想将不对由此导致的损害承担任何责任。
• 本手册中所提供照片、图形、图表和插图,仅用于解释和说明目的,可能与实际产品有些差别,另外,产品实际规格和配置可能会根据需要不时变更,因此与本手册内容有所不同。
请以实际产品为准。
• 本手册中所提及的非联想网站信息,是为了方便起见而提供,此类网站中的信息不是联想产品资料的一部分,也不是联想服务的一部分,联想对这些网站及信息的准确性和可用性不做任何保证。
使用此类网站带来的风险将由您自行承担。
• 本手册不用于表明联想对其产品和服务做了任何保证,无论是明示的还是默示的,包括(但不限于)本手册中推荐使用产品的适用性、安全性、适销性和适合某特定用途的保证。
对本产品及相关服务的保证和保修承诺,应按可适用的协议或产品标准保修服务条款和条件执行。
在法律法规的最大允许范围内,我们对于您的使用或不能使用本产品而发生的任何损害(包括,但不限于直接或间接的个人损害、商业利润的损失、业务中断、商业信息的遗失或任何其他损失),不负任何赔偿责任。
• 对于您在本产品之外使用本产品随机提供的软件,或在本产品上使用非随机软件或经联想认证推荐使用的专用软件之外的其他软件,我们对其可靠性不做任何保证。
•我们已经对本手册进行了仔细的校勘和核对,但我们不能保证本手册完全没有任何错误和疏漏。
4024RAID卡使用手册本册主要介绍RAID卡常用功能,raid的创建,参数配置及管理软件的介绍下面先从开机启动时如何进入管理界面开始介绍1.当机器开启后,显示器出现阵列卡检测信息时,会提示用户是否要进入管理界面对阵列卡进行操作,此时按下Ctrl+H即可,如下图1图12.按下Ctrl+H后,进入控制器选择界面,若只有一张卡,便如下图2所示,多张卡会分行显示,选择相应的控制器后,按start进入管理界面图23.若出现图3所示:Foreign Config(s) Found.则说明当前使用的硬盘存在之前使用的raid设定信息。
若要重新导入raid设定,可点击Preciew尝试;对于正常新建raid,请直接点击clear 进入下一步图34.此时,会出现提示窗,如图4,告知当前的操作会清除掉硬盘上之前的所有raid配置信息,是否要继续,请直接点击yes进入下一步:图45.图5所示为RAID卡的WebBIOS管理界面,左侧边栏为功能设定选项,右侧部分会显示阵列和磁盘的相关状态信息。
图56.新建raid时,请点击左侧Configuration Wizard选项,进行相关操作。
如图6Raid配置向导,点击可创建Raid图67.点击Configuration Wizard后,会出现下图7所示界面,提示选择相关操作,A:Clear Configuration 选择此项后,可清除已经存在的raid 设定B:New Configuration 选择此项后, 清除已经存在的raid设定,并可继续进行新的Raid配置。
C: Add Configuration 选择此项后,可新建Raid,对已经存在的Raid不会有任何影响。
通常情况下,Clear Configuration用于清除阵列卡上所有的已经存在的阵列信息,一旦进行,所有的Raid信息都不存在。
而Clear Configuration选项一般为客户首次进行Raid设定,此时阵列卡上一般不存在阵列。
Add Configuration选项用于阵列卡已经存在有Raid设定了,而使用者想新增其他Raid来满足使用要求时使用的,对已经存在的Raid不会有影响。
图78.以选择Add Configuration为例,点击next后,就会出现图8所示,选择配置模式,手动设置还是自动设定,一般选择默认手动设定继续进行。
图89.图9所示为阵列创建选项,左侧Drivers选项,显示了所有可正常使用的磁盘,右侧为磁盘组信息。
图910.选择左侧的相应硬盘后,点击下方的Add To Array 即将一块磁盘添加到Drivergroup里,已完成的设定会显示绿色。
(按下Ctrl键同时点击硬盘,可以实现一次添加多个磁盘)图1011.添加完成后,点击右侧Drivergroup栏下的Accept DG即完成一个磁盘组DG的设定,(DG 所含磁盘的数量多少决定了Raid的级别,Raid 0至少要求1块磁盘,Raid 1至少要求2块磁盘Raid 5至少要求3块磁盘)如图11图1112.若将不同容量的硬盘添加在同一Driver Group内,会以最小的磁盘容量为准进行raid配置,点击Next进行下一步时,会出现警告提示,如图12,点击OK即可进入下一步操作。
图1213.图13所示为Span添加界面,完成Span添加后才能进行Raid创建,将左侧的Array with FreeSpace下的DG选中,点击Add to SPAN即可完成添加。
图1314.添加完成SPAN后,会在右侧Span栏显示,点击Next进入下一步设定。
如图14图1415.图15所示为Virtual Driver配置:——RAID Level:从下拉列表中选择可选的RAID级别。
如RAID0,RAID5等。
——Strip Size:条带化大小定义了RAID配置中每个硬盘的数据块的大小。
建议选择默认大小64K。
—— Access Policy:选择数据访问的类型,主要包含:1) RW,允许读写操作。
这是默认值。
2) Read Only(只读),允许只读操作。
3) Blocked(禁止):不允许访问。
——Read Policy:指定虚拟驱动器的读取机制,主要包含:1) Normal :此选项禁用预读机制。
这是默认值。
2) Ahead:此选项启动预读机制。
允许控制器提前顺序读取所需数据并且和其他数据一起存储在缓存中。
这将提高顺序数据的读取速度,但是对读取随即数据的性能没有明显提升。
——write Policy :指定虚拟驱动器的写操作机制,主要包含:1) Write Through:即直写模式。
这是默认设置,性能非常低。
2) Always Write Back:即回写模式,设置为此模即使用RAID卡CACHE,性能优。
3) Write Back BBU:如果控制器没有电池(BBU)或电池(BBU)故障,但仍想使用回写模式,则选用此选项。
如果不选用此选项,当控制器检测到没有电池(BBU)或电池(BBU)损坏时,将自动切换至直写模式(WThru)。
——IO Policy :此选项允许读取一个特定的虚拟驱动器(Virtual disk)。
不影响预读(read ahead)缓存。
1) Direct :该模式下读取的数据不在缓存中缓冲。
而且直接从缓存传输的主机。
如果相同的数据被再次读取,则直接从缓存读取。
这是默认值。
2) Cached :该模式下,所有读取的数据都要在缓存中缓冲。
——Drive Cache :指定驱动器缓存的机制。
1) Enable :启动硬盘驱动器的缓存。
2) Disable :关闭硬盘驱动器的缓存。
这是默认值。
3) Unchanged :保持现有的驱动器缓存机制不做改变。
——Disable BGI:指定后台初始化(Background initialization)状态:1) No :保持后台初始化启动。
这是指新的配置设定会在后台进行初始化并且此时可以使用WebBIOS进行其他的设置。
这是默认值。
2) Yes :这项表示禁用后台初始化(Background initialization)。
——Select Size :指定虚拟驱动器(Virtual disk)的大小,以GB为单位。
通常,这个值是该磁盘组RAID级别的最大容量。
Virtual disks栏下面会显示相关RAID的最大容量。
图1516. 点击Accept按钮,接受对虚拟驱动器(Virtual disk)的配置更改。
或者点击Reclaim按钮返回到之前的设置。
如图16,为点击Accept按钮后的界面,在Virtual Drivers下面的空白栏会出现绿色的VD0图1617.点击Next按钮,结束对虚拟驱动器(Virtual disk)的配置。
此时会显示虚拟驱动器虚拟驱动器(Virtual disk)的信息,如图17图1718. 如果虚拟驱动器(Virtual disk)的配置信息无误,点击Accept按钮保存配置信息。
否则,可以点击Cancel按钮来结束该操作并返回到WebBIOS的主界面。
或者,点击Back 按钮返回到上一个界面,更改配置信息。
i如果配置接受之前的配置信息,在弹出确认2次保存的提示时,点击Yes按钮,保存配置。
19 确认之后,会显示初始化主界面如图18。
可选择相应初始化类型,完成后即可。
至此,raid创建全部结束。
(Riad0,Riad1,Riad5,Riad6)图1820.以下步骤介绍下如何配置RAID10, RAID50, RAID60图19a. 如图19所示,左侧窗口显示物理驱动器(Physical Drivers)列表,可以按下<CTRL>键同时选中两个或多个处于Ready状态的物理驱动器用来创建第一个磁盘组(Disk Group)。
b. 点击右侧窗口下的Accept DG选项,将选中的物理硬盘移动至右侧磁盘组(DiskGroups)中的第一个磁盘组。
如果需要撤销以上操作,可以点击Reclaim按钮。
c. 左侧窗口显示物理驱动器(Physical Drivers)列表,可以按下<CTRL>键同时选中两个或多个处于Ready状态的物理驱动器用来创建第二个磁盘组(Disk Group)。
(注:两个磁盘组必须配置相同)d. 点击右侧窗口下的Accept DG选项,将选中的物理硬盘移动至右侧磁盘组(Disk Groups)中的第二个磁盘组。
如果需要撤销以上操作,可以点击Reclaim按钮。
e. 结束选择硬盘步骤之后,点击Next。
会进入设置扩展阵列的屏幕。
如下图20所示:图20f. 在屏幕上左侧的窗口中显示Array With Free Space选项,按住<CTRL>选择一个磁盘组(Disk Group),然后点击Add to SPAN。
已经选中的磁盘组(Disk Group)会显示在右边的Span窗口。
g. 按下<CTRL>键同时选中第二个磁盘组(Disk Group),然后按Add to SPAN按钮。
然后所选中的磁盘组(Disk Groups)会显示在右边的Span窗口中。
如图21图21h. 点击Next按钮。
会进入设置虚拟驱动器(Virtual disk)属性的页面。
如前面描述,可以做详细参数的设置。
具体参数和之前设定一样,只是RAID级别会变了,这里就不在说明了。
如图22图2221.若RAID发生异常可在webios主界面Logical View里面显示出相关信息如图23所示,RAID5中有一块硬盘坏掉,找不到磁盘,Driver显示SLOT1插槽物理盘丢失,RAID5降级。
图2322.此时插入一块新的物理磁盘(不能含有raid信息)系统会自动修复重建,如图24图24。
