天正节能 test.out文件解读
一、前言：

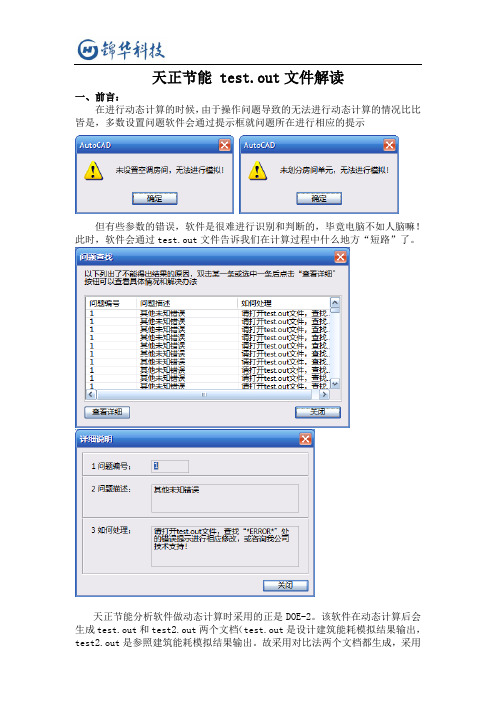

在进行动态计算的时候，由于操作问题导致的无法进行动态计算的情况比比皆是，多数设置问题软件会通过提示框就问题所在进行相应的提示
但有些参数的错误，软件是很难进行识别和判断的，毕竟电脑不如人脑嘛！此时，软件会通过test.out文件告诉我们在计算过程中什么地方“短路”了。
天正节能分析软件做动态计算时采用的正是DOE-2。该软件在动态计算后会生成test.out和test2.out两个文档（test.out是设计建筑能耗模拟结果输出，test2.out是参照建筑能耗模拟结果输出。故采用对比法两个文档都生成，采用
限值法只生成test.out）
二、如何打开文件
Tset.out文档可用windows自带的记事本程序打开，在文档上单击右键，点打开方式，选择“记事本”或者“写字板”都是可以的。
或者在文档上单击右键，点“属性”，选择“更改”也可以进行选择。
三、文档内容解读
用记事本打开文档后，可以看到用“*”摆成的“DOE-2.1e”这个是软件的版本。下面有几段英文，大意是说DOE-2这个软件是美国加州大学劳伦斯实验室开发下，下面列了一些支持过他们的组织和机构，包括美国能源组织等等。再往下有段用“*”号围起来的英文，是注意事项和免则申明等。
再往下就是正文了。每行开头都有两个*号围起来的数字，这个数字仅代表第X行。前几行是软件运行的一些命令或者符号，需要注意的是，在开始的大约是第5行的“ABORT ERRORS”只是个符号，并不代表动态计算出错。
再往下类似“HOURS(1) VALUES(0.00)”是与一天中24小时的逐时冷热负荷相关的参数。
再往下类似“Mat0 = MATERIAL TH = 0.1 COND = 0.930 DENS = 1800.0 S-H = 1050.0”，就是工程构造中材料的参数，Mat x 代表编号为x的材料，这个材料编号和节能软件中工程构造-基本材料完全一致。
“COND、DENS、S-H”分别是这个材料的导热系数、密度和定压比热。
再往下
* 238 * Layer1 LAYERS
* 239 * MATERIAL = (Mat26,Mat21,Mat47,Mat21,Mat50,Mat30)
* 240 * TH = (0.008,0.020,0.160,0.020,0.008,0.020) ..
Layer1就指的是构造1，一般是工程构造中的外墙。Layer x指编号为x的构造，与工程构造中的编号是一致的。第二行MATERILA是指其组成材料为26、21、47、21、50、30号材料。第三行TH这一行指的是各材料的厚度，单位是米。需要注意的这里的厚度是考虑了修正系数后的厚度。
再往下“CONS1 CONS LAYERS = Layer1 ABSORPTANCE=0.60 ..”
CONS x 指的编号为x的构造，与工程构造中的编号是一致的，如下图。
以上这句话的意思就是构造1是外墙构造，传热系数为0.60。
再往下
* 283 * AdvancedOffice SPACE-CONDITIONS
* 284 * ZONE-TYPE CONDITIONED
* 285 * T = (23.0)
* 286 * AREA/PERSON=8.0
* 287 * PEOPLE-SCHEDULE=OfficePersonSch
* 288 * PEOPLE-HG-SENS=65.000
* 289 * PEOPLE-HG-LAT=69.000
* 290 * L-SCH=OfficeLightSch
* 291 * LIGHTING-W/AREA=18.00
* 292 * LIGHTING-TYPE= REC-FLUOR-NV
* 293 * TASK-LIGHT-SCH=OfficeLightSch
* 294 * TASK-LT-W/AREA= 5.000
* 295 * E-SCH=OfficeFacilSch
* 296 * EQUIPMENT-W/AREA=13.00
* 297 * FURN-FRACTION= 0.33
* 298 * FURNITURE-TYPE=LIGHT
* 299 * FURN-WEIGHT=13.50
* 300 * FLOOR-WEIGHT= 600.0 ..
这些是某种功能的房间能耗计算的一些参数取值。
再往下
* 537 * Room1-1001 SPACE
* 538 * SPACE-CONDITIONS NoHvacSapce
* 539 * AREA = 17.126 VOLUME = 51.379
* 540 * X = 11.250 y = 1.167 z = 0.000
* 541 * AZ = 0.00 ..
这里是房间信息，Room1-1001指的是1层编号为1001的房间。AREA和VOLUME 是其面积和体积。
再往下
* 544 * IW1-1001-1 I-W CONS CONS3 X = -3.750 Y = 1.142
* 545 * WIDTH = 2.309 HEIGHT = 3.900 AZ = 270.00
* 546 * NEXT-TO Room1-1003 ..
这个是指1001房间西向的一堵墙，墙的类是CONS3，代表这堵墙是内墙。
再往下
*2148 * Roof3-3016 ROOF CONS CONS8 POLYGON = RPoly3-3016 ..
这里Roof指的是屋顶，这一行就指3层房间3016所在屋顶，CONS8指的是屋顶构造为构造8。
再往下每行前没有数字编号的就是能耗计算。之前的都是节能模型的情况。
四、如何查找错误
在软件进行动态计算时，如果提示BDL ERROR就表示软件模型有问题，需要从Tset.out以上信息中查找。具体方法，打开test.out软件，编辑-查找，查找“*error*”这个单词。
然后分析查找到的“*error*”前后几行，从中找到问题所在。
五、常见案例分析：
