磨煤机及其油站作业指导书1. 引言磨煤机是一种重要的工业设备,用于将煤炭磨成细粉状物料,常用于电力、冶金、化工等行业。
磨煤机操作的正确与否直接关系到设备的工作效率和安全性。
本文档旨在为磨煤机操作人员提供准确的操作指导,并介绍磨煤机油站的操作流程。
2. 磨煤机操作2.1 准备工作在操作磨煤机之前,需要进行以下准备工作: - 检查磨煤机的各部件是否完好,如传动装置、筛分装置、喂料装置等; - 确保磨煤机周围清洁无障碍物; - 检查磨煤机电源是否正常。
2.2 启动磨煤机1.按照电气控制柜上的启动顺序,依次启动机械设备。
2.确保磨煤机在无负载状态下运转,观察设备是否运转平稳、无异常声音。
3.根据工艺要求,适时调节磨煤机的进料量和出料粒度,以确保磨煤机正常工作。
2.3 操作事项在磨煤机操作过程中,需要注意以下事项: - 遵循操作规程和安全操作规范,确保人身安全; - 定期检查磨煤机的润滑情况,并及时补充润滑油; - 如发现磨煤机异常情况(如异常声音、振动等),应立即停机检修; - 不得随意更改磨煤机的设置参数,应由相关操作人员经过培训和授权方可进行调整; - 当磨煤机需要停机维修时,应按照正确的停机程序进行操作。
3. 磨煤机油站操作流程磨煤机油站是磨煤机维护保养中的重要设备,用于为磨煤机提供润滑油。
以下是磨煤机油站的操作流程:3.1 准备工作•确保磨煤机油站与磨煤机之间的连接管道畅通无阻;•检查磨煤机油站的润滑油储存量,如不足应及时补充;•开启磨煤机油站的电源,并确保其工作正常。
3.2 操作步骤1.打开磨煤机油站的进油阀门,并将润滑油流入磨煤机油站油箱。
2.打开磨煤机油站的泵开关,使润滑油由油站泵送到磨煤机的润滑系统中。
3.观察磨煤机的润滑系统是否正常工作,检查油压是否在正常范围内。
4.根据磨煤机的工作时间和润滑油消耗情况,定期检查磨煤机油站的润滑油储存量,并及时补充。
4. 结束操作在结束磨煤机操作或停止使用磨煤机时,需要进行以下步骤: 1. 停止进料,并等待磨煤机完全停止运转。
1.用途XYZ250-L立式稀油润滑站是为ZGM113G型中速辊式磨煤机用SXJ160型立式螺伞-行星减速机配套的专用润滑装置,用于润滑减速机中的齿轮和轴承,起到润滑、冷却和清洗的作用。
2.工作原理稀油站在正常工作时,电机螺杆泵将润滑油从磨煤机减速机下箱内吸出,送入加热器,经管路进入双室过滤器的一个滤筒,再沿管路进入冷却器,然后被送到各个润滑点,润滑油经过润滑部位后汇集于减速机下箱,再经电机螺杆泵吸出,如此循环往复,使润滑油在系统中循环,确保系统各部位的正常润滑。
3.结构特点XYZ250-L立式稀油站由电机螺杆泵、电加热器、双室过滤器、冷却器以及阀门、管道、仪表和底座等组成。
所有零部件均安装在底座上组成整体式结构,稀油站无自带油箱,减速机下箱体就作为稀油站的油箱。
各部分的结构特征如下:3.1电机三螺杆泵:立式,配双速电机,带安全阀。
驱动采用YD160M-8/4 V1型双速电动机,其功率为5.0/7.5kW,对应转速为720/1450 r/min。
若稀油站启动时油温<25℃时,先令电机720r/min运转,直到油温达到28℃时,再改用1450r/min运转。
油泵上装有对油泵和系统起过载保护作用的安全阀,阀的调节压力为0.63MPa,可保证安全运行。
3.2电加热器:带纵向折流。
纵向折流板将加热管分隔为三个区间,油和加热管间的相对流速增加,可避免因油流死角导致的油温过高区;加热管温度均衡减少了结炭现象;同时采用了能放尽空气的放气结构,保证油加热管温度最高的上部能浸入油液中;这些都提高了加热效率和延长了加热管的使用寿命,同时也减少了顶罩部分的温升,并且油液不易氧化变质,延长了油液的使用寿命。
3.3双室过滤器:采用纵向导流和上下磁过滤结构,带三位六通换向阀。
油液由换向阀进入过滤器中部后,由导向套引入下部,先均匀地经过下部磁过滤装置并由下而上均衡地通过滤网,再同样均衡地流过上部磁过滤装置,最后经换向阀进入下一个循环装置。

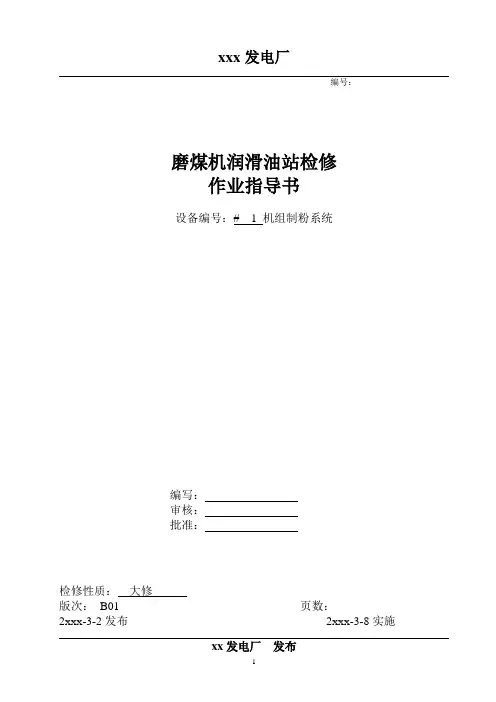

xxx发电厂编号:磨煤机润滑油站检修作业指导书设备编号:# 1 机组制粉系统编写:审核:批准:检修性质:大修版次:B01 页数:2xxx-3-2发布2xxx-3-8实施xx发电厂发布1 目的1.1规范检修行为,确保磨煤机油站检修质量符合规定要求。
1.2本作业指导书为所有参加本项目的工作人员所必须遵循的质量保证程序。
2 适用范围适用于xx#1发电机组锅炉磨煤机油站的检修工作。
3 概述及术语3.1概述润滑油站由下列几个部分组成:油箱、双筒片式过滤器、齿轮油泵装置、单向阀、安全阀、液面信号器、冷油器以及管道阀门等。
用途:本高低压润滑油站是为球磨机静压轴承和压力油而设计的,其润滑介质的粘度为的工业润滑油。
润滑油系统油泵一台工作一台备用,正常运转时起到润滑和冷却轴承作用。
3.2术语本书无特殊术语4引用文件火力发电机组《锅炉检修规程》等5危险源及环境因素辨识5.1危险源辨识5.1.1 设备缺陷造成机械伤害5.1.2 油站管道剩油带压喷射危害5.1.2 煤仓煤块的松动砸伤人的危害5.1.3 电动磨光机金属屑伤人的危害5.1.4 电焊漏电的危害5.2 环境因素辨识5.2.1 污油的回收5.2.2 煤尘的污染6 人员资质、职责及权限6.1人员资质:工作人员需是专业从事磨煤机油站检修人员且通过技能资格审查。
6.2职责及权限6.2.1施工负责人: 组织得当、分工明确、对安全、质量负责。
6.2.2指定专人做好记录,确保记录真实、准确、工整。
6.2.3监护人:按安规要求对检修工的安全进行监护。
6.2.4 QC人员负责项目质量验收、签证。
7 工艺和作业要求(包括质量标准)7.1安全措施及工作票7.1.1严格执行《电业工作安全措施》。
7.1.2严格执行工作票管理制度, 认真办理、检查、验证工作票。
7.2备品备件见表1:7.3现场准备及工具7.3.1现场准备7.3.1.1清理油站7.3.2工具7.4检查7.4.1 油系统运行时应仔细检查有无漏油, 检查油位计指示7.4.2化验油质(N100机械油)7.4.3齿轮泵检查7.4.3.1检查油套及密封圈, 检查齿轮磨损情况, 检查滚针轴承7.4.3.2检查泵的出口压力是否满足要求;泵壳是否有裂纹及严重磨损7.5检修7.5.1 检查油箱有无漏油,对各漏油点消除7.5.2 油箱内部应用面粉清理油物和其它杂物7.5.3 清理油箱, 清洗过滤器和滤网7.6 齿轮泵检修7.6.1 齿轮磨损严重应进行更换7.6.2 用红丹粉检查齿轮啮合情况7.6.3 滚针轴承应完好,无碎裂7.6.4 组装油泵时,端盖与壳体端面上涂一层洋干漆7.6.5 组装后盘动油泵,应灵活无杂音7.7 现场清理7.7.1 清理油迹,杂物7.9 工作票终结7.9.1 确认检修设备完全符合标准,工作人员撤出现场,终结工作票。
意大利A t o s/S c o d a公司为北京电力设备厂制造目录液压系统元件清单 (1)油缸组件元件清单 (4)总装图 (5)主要调节元件及电磁阀 (8)液压系统原理图 (9)电气接线图 (10)变加载系统说明书 (11)装配、调试和维护指南 (23)元件技术资料 (27)液压系统元件清单用户:北京电力设备总厂设计号:XINYANG- ZGM -113G原理图号:7A0102日期:2007/09/24序号数量型号元件117A0836-01油箱(920升)216A0826-02油箱盖316A0811-03液压系统上盖416A0811-04人孔盖516A0811-05前面板616A0827-06顶板716A0827-07侧板8106C401联接板101Y-LVT-127液位计111Y-FAC-90C加油口油塞121Y-SAC-050/003空气滤清器131Y-EH-1/650-IP56加热器141Y-AQO-25球阀151X-RE-301 10冷却器161Y-WSV-12/220AC 10电磁水阀172Y-9-TR6-B-4-B-C-A-I-J-2-000X00300xx温度开关181Y-9-3051TG4A2B21AQ4M5压力变送器202Y-FPF-102/10/E 10回油过滤器211Y-AQOT-20球阀301132-IP56电动机311Y-LMC6G2壳罩321Y-GA-122联轴器331PFG-214/RO齿轮泵341Y-9-OQT-15球阀352Y-FMP-065/1/B/10/VE高压滤油器362ADR-15 30单向阀371Y-STDFL-R02-GDID-1-0800软管401Y-MELF-1, 1KW-4P-B5/90-IP56电动机411Y-LMC2G1壳罩421Y-GA-41联轴器431PFG-128齿轮泵441ADR-10 30单向阀4516A0501-M5/250油路块462DHI-0714/WP-X 230/50/60AC 23电磁换向阀471Y-STDFL-R01-ICIC-1-0790软管5016A0502-01油路块511HR-011 10单向阀521HMP-011/350 20溢流阀533HMP-014/350 20溢流阀543DHI-0751/2/WP-X 230/50/60AC 24电磁换向阀551DH-0151 50手动换向阀566QV-06/11 60调速阀571AGMZO-TERS-PS-10/210/I比例溢流阀581X-OQ-50球阀601Y-9-QEL-SER-07C813电气端子箱616SP-666插头625SP-666/A插头631SP-ZM-7P金属插头656Y-9-0-POST-FLANGIA测压软管、压力表667Y-AK-04-GOR/M测压接头701Y-STDFL-R04-GDMP-1-1300软管712Y-STDFL-R02-IDMP-1-0460软管733Y-STDFL-R02-ICMM-1-0440软管742Y-STDFL-R01-GBMM-1-0320软管752Y-STDFL-R01-GBMM-1-0250软管801Y-STDFL-MIN-ZBTB-1-0850软管816Y-STDFL-MIN-ZBXD-1-2650软管901Y-SI-400G人孔盖91206C415盖9917A0102-00附件油缸系统元件清单用户:北京电力设备总厂设计号: XINYANG- ZGM -113G原理图号:7A0842日期:2007/09/24A型序号数量型号元件11Y-SB330-13A1/112U-330A 蓄能器212A0811-01支撑31Y-AK-04-GOR/M测压接头4106K0322 CC-9-200/125*0300-S001AL油缸9917A0842-00附件用户:北京电力设备总厂设计号: XINYANG- ZGM -113G原理图号:7A0843日期:2007/09/24B型序号数量型号元件11Y-SB330-13A1/112U-330A 蓄能器212A0811-01支撑31Y-AK-04-GOR/M测压接头4106K0322 CC-9-200/125*0300-S001AL油缸9917A0843-00附件磨煤机变加载系统说明书一、工作原理及操作须知磨煤机液压变加载系统是磨煤机的重要组成部分,由液压泵站、管路、加载油缸、蓄能器等部件组成。
GYZ2-25型高压油泵站使用和维护说明书北 京 电 力 设 备 总 厂BEIJING POWER EQUIPMENT GROUP2009年3月目录1. 概述 (2)2. 主要元件说明 (2)3. 系统操作步骤 (5)3.1系统的调试 (5)3.2系统的运行 (6)3.3检修后的操作步骤...................... (7)3.4主要元件工作状态 (7)4. 系统操作步骤 (7)4.1系统的安装 (7)4.2油液的加注 (7)4.3系统的循环 (7)4.4系统的维护 (7)附注 1. 管路的冲洗 (10)附注2. 原理图………………………………………..…………………….…A3I. 概述磨煤机加载系统是磨煤机的重要组成部分.由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。
其功能如下:为磨辊施加合适的碾磨压力.加载压力由比例溢流阀根据指令信号来控制:同步升起和落下磨辊。
磨辊所需的碾磨压力是由液压系统提供的.加压系统包括三个油缸及蓄能器.蓄能器内有橡胶气囊.内充氮气.蓄能器的充油侧直接与油缸的活塞杆侧连接.三个油缸连接在公共供油管路上。
高压油泵站安装在靠近磨煤机的基础上.加载油缸和蓄能器安装在磨煤机上.三个带蓄能器的油缸由高压油泵站提供动力。
高压油泵站用管道连接到加载油缸上.连接管道采用0Cr18Ni9冷拔无缝钢管.管路连接用焊接式管接头。
油箱容积920L.第一次加油量约820L。
采用L-HM46抗磨液压油.油液从空气滤清器加入.并需经过过滤精度≤10um的过滤机过滤。
在高压油系统设备和管路全部安装完后.高压油系统必须打油循环.当高压油系统油液清洁度达到NAS1638标准八级时.高压油系统方可投入运行。
参见磨煤机高压油系统液压原理图(23MG00.21)。
II.主要元件说明1、序号1和2.油泵组I油泵组I由电动机、齿轮泵、联轴器和支架等组成.油泵型号PFG-327/D-HT.电动机型号Y160L-8-HT.压力等级23MPa.功率7.5kW.转速720r/min.最大流量14.8L/min.油泵最大工作压力15MPa。
GDY系列稀油润滑装置说明书河南焦矿机器有些公司1、简介GDY系列稀油润滑油装置(以下简称稀油站)主要用于冶金、矿石、建材、石化和电力等机械设备的稀油循环润滑系统中,向球磨机静压轴承和静压启动面、减速机和电机轴承等(以下简称主机)摩擦部位供送润滑油。
稀油站主要由油箱、油泵、滤油器、油冷却器、管道、阀门、仪表和电控柜组成。
工作介质为N22-N460极压工业齿轮油或其它机械润滑油。
2、主要性能参数见表1:3、使用环境3.1海拔高度≤1000米3.2无振动、无腐蚀性气体、无爆炸的环境。
3.3环境温度0-40℃,相对湿度小于90%(25℃时)。
3.4供电电源50HZ、380V/220V,波动≤±10%。
3.5冷却水温度≤28℃、压力0.2-0.3MPa。
冷却器进口温度≤50℃.注:用户使用环境不符合时,应另签定《技术协议》做特殊订货。
4、工作原理与结构特点4.1油站的工作原理:稀油站工作时,油液由齿轮油泵从油箱吸出,经单向阀、双筒网片式油滤器、列管式冷却器或板式冷却器,被直接送到设备润滑点;同时向高压泵供油,低压油路的最高工作压力为0.4MPa,最低工作压力为0.2MPa,根据润滑点的要求,通过调节安全阀确定使用压力。
高压泵从低压油路上吸取油液,经直通单向阀进入主机中空轴润滑点,高压油路的工作压力一般不超过10MPa,最低工作压力不超过8MPa;当压力达到一定工作压力时主机被浮起,主机转动平稳后高压泵将延时停止工作,低压润滑系统工作,满足润滑点的需要。
当油站的工作压力超过安全阀的调整压力时,安全阀自动打开,多余的油液即流回油箱。
4.2稀油站的组成和结构特点:4.2.1油箱:油站上装有液位讯号器、油标、电接点双金属温度计双针压力表、压力变送器、压差开关铂热电阻和空气滤清器、排油排水阀,回油口装有磁性过滤装置等。
4.2.2低压两台油泵装置:一台工作,一台备用。
两台泵交替使用交替时间不应超过3天,以确保每台泵经常处于工作状态,一旦主泵出现故障时,备用泵能立即向主机供送润滑油,使供油无扰动。
第一篇磨煤机使用和操作说明1. 代号和技术数据1.1 代号分K、N、G三个型号,N型,不表示磨环滚道平均半径(cm)磨煤机辊式中速1.2 技术数据1.2.1 煤种范围煤种烟煤,部分贫煤和部分褐煤发热量16~31MJ/kg表面水份≤18%可磨性系数HGI=40~80(哈氏)可燃质挥发份16~40%原煤颗粒0~40mm煤粉细度R90=10~40%1.2.2 磨煤机技术数据标准研磨出力58 t/h (DL/T 5145-2002 标准)额定功率512 kW电动机额定功率560 kW电动机电压6000 V电动机转速990 r/min电动机旋转方向逆时针(正对电机输入轴)磨煤机磨盘转速24.4 r/min磨煤机旋转方向顺时针(俯视)通风阻力≤6410 Pa磨机额定空气流量25.14 kg/s磨煤机磨煤电耗量6~10 kW·h/t (100%磨煤机出力)2. 工作原理ZGM113磨煤机是一种中速辊盘式磨煤机,其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。
原煤从磨机的中央落煤管落到磨环上,在离心力作用下将原煤运动至碾磨滚道上,通过磨辊进行碾磨。
三个磨辊沿圆周方向均布于磨盘滚道上,碾磨力则由液压加载系统产生,通过静定的三点系统,碾磨力均匀作用至三个磨辊上,这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础(见图1―1)。
原煤的碾磨和干燥同时进行,一次风通过喷嘴环均匀进入磨环周围,将从磨环上切向甩出的煤粉吹送至磨机上部的分离器,在分离器中进行分离,粗粉被分离出来返回磨环重磨,合格的细粉被一次风带出分离器。
图1―1 磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室,被刮板刮进排渣箱,由人工(或由自动排渣装置排走)定时清理。
(见图1―2)。
ZGM113型磨煤机采用鼠笼型异步电动机驱动。
通过立式伞齿轮行星齿轮减速机传递力矩。
磨煤机油站说明书目录1.概述 (48)2.主要技术参数 (48)3.液压系统调试 (49)4.液压系统的保护控制和维护说明 (50)5.故障检查与排除 (50)1.概述减速器润滑冷却装置是电厂磨煤机的辅助设备。
润滑冷却装置在减速器运行过程中连续地向减速器螺旋伞齿轮、行星齿轮、油膜轴承及各滚动轴承提供一定流量、压力和温度的润滑油,用于各运动部位的润滑,建立承载油膜,同时带走因摩擦产生的热量。
本系统主要由油箱、螺杆泵组、过滤器、冷却器、压力开关、压力传感器、温度开关、流量开关、液位变送器、热电阻及其它元件组成。
本系统采用牌号为:VG320 工业齿轮油作为润滑用油,在 40℃时运动粘度为 320mm2/s,不允许同其它油品混合使用。
2.主要技术参数1.系统压力:系统调定压力:8bar系统供油压力:1.5~3.5bar2.电机:功率:11Kw转速:1450rpm防护等级:IP55绝缘等级:F 级(温升按 B 级考核)3.油泵:额定流量:214L/min设定压力:8bar4.冷却器:冷却功率:45kW冷却水流量:20m3/h;进水口温度:≤38℃5.过滤器:过滤精度:25μ发讯压差:2bar6.油箱容积:有效容积:1350L7.工作介质:VG320 工业齿轮油8.冷却介质:闭式冷却水(除盐水)3.液压系统调试1.检查液压系统的初始状态:a.检查油箱的液位高度,目测液位计的透视窗应满油。
油液必须经过精滤并达到 NAS 9 级。
b.检查各泵、阀、压力表、温度计、接管等连接可靠、正确。
特别注意具有方向性的阀类不能接反,所有不用的接口应全部堵塞。
c.检查各电气元件电压是否正常。
d.检查油液温度,不得低于 25℃。
e.检查循环冷却水是否接通。
f.点动各电机,检查电机转向是否正确。
2.液压系统的调试及使用:系统经电动机驱动螺杆泵输出油液,并经过滤器过滤及冷却器冷却向减速器齿轮及轴承连续地提供一定流量、温度及压力的润滑油。
1.用途XYZ250-L立式稀油润滑站是为ZGM113G型中速辊式磨煤机用SXJ160型立式螺伞-行星减速机配套的专用润滑装置,用于润滑减速机中的齿轮和轴承,起到润滑、冷却和清洗的作用。
2.工作原理稀油站在正常工作时,电机螺杆泵将润滑油从磨煤机减速机下箱内吸出,送入加热器,经管路进入双室过滤器的一个滤筒,再沿管路进入冷却器,然后被送到各个润滑点,润滑油经过润滑部位后汇集于减速机下箱,再经电机螺杆泵吸出,如此循环往复,使润滑油在系统中循环,确保系统各部位的正常润滑。
3.结构特点XYZ250-L立式稀油站由电机螺杆泵、电加热器、双室过滤器、冷却器以及阀门、管道、仪表和底座等组成。
所有零部件均安装在底座上组成整体式结构,稀油站无自带油箱,减速机下箱体就作为稀油站的油箱。
各部分的结构特征如下:3.1电机三螺杆泵:立式,配双速电机,带安全阀。
驱动采用YD160M-8/4 V1型双速电动机,其功率为5.0/7.5kW,对应转速为720/1450 r/min。
若稀油站启动时油温<25℃时,先令电机720r/min运转,直到油温达到28℃时,再改用1450r/min运转。
油泵上装有对油泵和系统起过载保护作用的安全阀,阀的调节压力为0.63MPa,可保证安全运行。
3.2电加热器:带纵向折流。
纵向折流板将加热管分隔为三个区间,油和加热管间的相对流速增加,可避免因油流死角导致的油温过高区;加热管温度均衡减少了结炭现象;同时采用了能放尽空气的放气结构,保证油加热管温度最高的上部能浸入油液中;这些都提高了加热效率和延长了加热管的使用寿命,同时也减少了顶罩部分的温升,并且油液不易氧化变质,延长了油液的使用寿命。
3.3双室过滤器:采用纵向导流和上下磁过滤结构,带三位六通换向阀。
油液由换向阀进入过滤器中部后,由导向套引入下部,先均匀地经过下部磁过滤装置并由下而上均衡地通过滤网,再同样均衡地流过上部磁过滤装置,最后经换向阀进入下一个循环装置。
磨煤机稀油站说明书电子版Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】GDY系列稀油润滑装置说明书河南焦矿机器有些公司1、简介GDY系列稀油润滑油装置(以下简称稀油站)主要用于冶金、矿石、建材、石化和电力等机械设备的稀油循环润滑系统中,向球磨机静压轴承和静压启动面、减速机和电机轴承等(以下简称主机)摩擦部位供送润滑油。
稀油站主要由油箱、油泵、滤油器、油冷却器、管道、阀门、仪表和电控柜组成。
工作介质为N22-N460极压工业齿轮油或其它机械润滑油。
2、主要性能参数见表1:3、使用环境3.1海拔高度≤1000米3.2无振动、无腐蚀性气体、无爆炸的环境。
3.3环境温度0-40℃,相对湿度小于90%(25℃时)。
3.4供电电源50HZ、380V/220V,波动≤±10%。
3.5冷却水温度≤28℃、压力0.2-0.3MPa。
冷却器进口温度≤50℃.注:用户使用环境不符合时,应另签定《技术协议》做特殊订货。
4、工作原理与结构特点4.1油站的工作原理:稀油站工作时,油液由齿轮油泵从油箱吸出,经单向阀、双筒网片式油滤器、列管式冷却器或板式冷却器,被直接送到设备润滑点;同时向高压泵供油,低压油路的最高工作压力为0.4MPa,最低工作压力为0.2MPa,根据润滑点的要求,通过调节安全阀确定使用压力。
高压泵从低压油路上吸取油液,经直通单向阀进入主机中空轴润滑点,高压油路的工作压力一般不超过10MPa,最低工作压力不超过8MPa;当压力达到一定工作压力时主机被浮起,主机转动平稳后高压泵将延时停止工作,低压润滑系统工作,满足润滑点的需要。
当油站的工作压力超过安全阀的调整压力时,安全阀自动打开,多余的油液即流回油箱。
4.2稀油站的组成和结构特点:磁性过滤装置等。
交替时间不应超过3天,以确保每台泵经常处于工作状态,一旦主泵出现故障时,备用泵能立即向主机供送润滑油,使供油无扰动。
磨煤机液压油站说明书磨煤机变加载系统说明书一、工作原理磨煤机液压变加载系统是磨煤机的重要组成部分,由高压油泵站、油管路、加载油缸、蓄能器等部件组成。
其功能如下:液压系统为磨辊提供随负荷而变化的碾磨压力,其大小由比例溢流阀根据负荷变化的指令信号来控制液压系统的压力来实现。
高压油泵站安装在靠近磨煤机的基础上,加载油缸和蓄能器安装在磨煤机上,三个带蓄能器的油缸由高压油泵站提供动力。
高压油泵站用管道连接到加载油缸上,连接管道采用1Cr18Ni9Ti无缝钢管。
油箱容积800L,第一次加油量约700L。
采用L-HM46抗磨液压油,油液从空气滤清器加入,并需经过过滤精度≤10μm的过滤机过滤。
在高压油系统设备和管路全部安装完后,高压油系统必须打油循环,当高压油系统油液清洁度达到NAS1638标准八级时,高压油系统方可投入运行。
详细情况见磨煤机液压变加载系统原理图(09MG00.21)。
在原始状态:手动换向阀6在中位!油泵2从油箱中吸油,油液经滤油器3,单向阀4.1,手动换向阀6,冷油器16,最后回到油箱。
此时,系统处于自循环滤油状态。
系统发出变加载运行指令信号,磨煤机变加载运行时:手动换向阀6在左位,电磁换向阀13在左位!油泵2从油箱中吸油,油液经滤油器3,单向阀4.1,手动换向阀6,主油路进入加载油缸有杆腔为磨辊施加碾磨压力。
旁路经电磁换向阀13,比例溢流阀15,冷油器16,最后回到油箱。
加载油缸无杆腔经截止阀20直接与油箱相通。
此时,系统处于变加载运行状态。
系统总压力由溢流阀5.1调整(18Mpa),压力变送器9显示该压力;加载压力由比例溢流阀15调整,压力表11.2显示该压力,加载压力与指令信号成正比例关系,即加载压力随给煤量的变化而改变,这是磨煤机的正常工作状态。
指令信号为4-20mA的电流信号,4mA对应的加载压力为最低加载压力5Mpa;20mA对应的加载压力初次整定为14Mpa,以后根据运行时的煤质变化在14--17Mpa范围内整定。
北京电力设备总厂BEIJING POWER EQUIPMENT GROUP GYZ型高压油泵站使用和维护说明书目录1. 概述 (2)2. 高压油系统元件说明.23. 高压油系统操作步骤 (5)3.1高压油系统的调试 (5)3.2高压油系统的运行 (6)3.3检修后的操作步骤 (7)3.4主要元件工作状态 (7)4. 高压油系统的使用与维护 (7)4.1高压油系统的安装 (7)4.2油液的加注 (7)4.3高压油系统的循环 (7)4.4高压油系统的维护 (7)附注1. 管路的冲洗 (10)2. 原理图.......................... A3一、概述磨煤机加载系统是磨煤机的重要组成部分,由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。
其功能如下:为磨辊施加合适的碾磨压力,加载压力由比例溢流阀根据指令信号来控制:同步升起和落下磨辊。
磨辊所需的碾磨压力是由液压系统提供的,加压系统包括三个油缸及蓄能器,蓄能器内有橡胶气囊,内充氮气,蓄能器的充油侧直接与油缸的活塞杆侧连接,三个油缸连接在公共供油管路上。
高压油泵站安装在靠近磨煤机的基础上,加载油缸和蓄能器安装在磨煤机上,三个带蓄能器的油缸由高压油泵站提供动力。
高压油泵站用管道连接到加载油缸上,连接管道采用0Cr18Ni9冷拔无缝钢管,管路连接用焊接式管接头。
油箱容积740L,第一次加油量约630L。
采用L-HM46抗磨液压油,油液从空气滤清器加入,并需经过过滤精度w 10u m的过滤机过滤。
在高压油系统设备和管路全部安装完后,高压油系统必须打油循环,当高压油系统油液清洁度达到NAS1638标准八级时,高压油系统方可投入运行。
高压油泵站见图 16MG40.11.21,高压油系统液压原理见图 21MG00.21加载油见图30MG30.11.14、主要元件说明1、序号1和2,油泵组I油泵组I由电动机、齿轮泵、联轴器和支架等组成,油泵型号PFG-327/D-HT 电动机型号Y160L-8-HT,压力等级23MPa功率7.5kW,转速720r/min,最大流量14.8L/min,油泵最大工作压力18MPa旋转方向从泵轴端看为顺时针方向。
磨煤机及其油站作业指导书2#锅炉磨煤机及油站装置作业指点书文件编码: NH2/TEPC—GL(03)—017项目称号:浙江国华宁海发电厂新建工程(4X600MW)A标段施工单位:天津电力树立公司日期:2004年09月15日版次:1目录1.工程概述1.1工程概略.................... .............. (2)1.2工程量和工期.................... ....... (3)2.编制依据............................ ........ .. (3)3.施任务业前的预备和条件.......... ............ .. (4)3.1技术预备........................ .......... (4)3.2作业人员........................ ..... .. (5)3.3作业工机具..................... ....... . (6)3.4资料和设备......................... . (7)3.5平安用具......................... ... (8)3.6工序交接....................... ........ (9)4.施工顺序、方法4.1施工方案........................ ........ .. (10)4.2施工工艺流程...................... ...... .. (19)4.3施工方法及要求................... ...... (20)5.质量控制点的设置和质量通病预防5.1质量目的........................... ....... . (21)5.2质量通病预防....................... ...... .. (21)5.3作业进程中对控制点的位置........... ...... .. (23)5.4质量规范及要求6.作业的平安要求和环境条件6.1作业的平安危害要素辨识和控制....... ....... . (26)6.2 作业的平安要求及措施.................... ...... .. (28)7.附录1.工程概述及工程量1.1工程概述浙江国华宁海电厂4×600MW机组, #2炉六台上海重型机器厂消费的HP983碗式中速磨煤机,每台磨煤机总重约137吨〔含电机局部〕。
GDY系列稀油润滑装置说明书焦矿机器有些公司1、简介GDY系列稀油润滑油装置〔以下简称稀油站〕主要用于冶金、矿石、建材、石化和电力等机械设备的稀油循环润滑系统中,向球磨机静压轴承和静压启动面、减速机和电机轴承等〔以下简称主机〕摩擦部位供送润滑油。
稀油站主要由油箱、油泵、滤油器、油冷却器、管道、阀门、仪表和电控柜组成。
工作介质为N22-N460极压工业齿轮油或其它机械润滑油。
2、主要性能参数见表1:3、使用环境3.1海拔高度≤1000米3.2无振动、无腐蚀性气体、无爆炸的环境。
3.3环境温度0-40℃,相对湿度小于90%〔25℃时〕。
3.4供电电源50HZ、380V/220V,波动≤±10%。
3.5冷却水温度≤28℃、压力0.2-0.3MPa。
冷却器进口温度≤50℃.注:用户使用环境不符合时,应另签定《技术协议》做特殊订货。
4、工作原理与结构特点4.1油站的工作原理:稀油站工作时,油液由齿轮油泵从油箱吸出,经单向阀、双筒网片式油滤器、列管式冷却器或板式冷却器,被直接送到设备润滑点;同时向高压泵供油,低压油路的最高工作压力为0.4MPa,最低工作压力为0.2MPa,根据润滑点的要求,通过调节平安阀确定使用压力。
高压泵从低压油路上吸取油液,经直通单向阀进入主机中空轴润滑点,高压油路的工作压力一般不超过10MPa,最低工作压力不超过8MPa;当压力到达一定工作压力时主机被浮起,主机转动平稳后高压泵将延时停止工作,低压润滑系统工作,满足润滑点的需要。
当油站的工作压力超过平安阀的调整压力时,平安阀自动翻开,多余的油液即流回油箱。
4.2稀油站的组成和结构特点:5、安装、调试和操作规程5.1安装5.2投运前的准备、检查和调试:注:用户要求的连锁、报警、保护不同时,应另签订《技术协议》作特殊订货。
5.3油站的操作规程:6.维护和平安技术6.1齿轮油泵使用与维护6.2冷却器的使用与维护6.3过滤器的使用与维护:在正常情况下,油滤器的清洗压降≤0.15MPa,如压差超过应迅速转换滤芯腔,对原滤芯腔进展检查清洗。
实用文档1.用途XYZ250-L立式稀油润滑站是为ZGM113G型中速辊式磨煤机用SXJ160型立式螺伞-行星减速机配套的专用润滑装置,用于润滑减速机中的齿轮和轴承,起到润滑、冷却和清洗的作用。
2.工作原理稀油站在正常工作时,电机螺杆泵将润滑油从磨煤机减速机下箱内吸出,送入加热器,经管路进入双室过滤器的一个滤筒,再沿管路进入冷却器,然后被送到各个润滑点,润滑油经过润滑部位后汇集于减速机下箱,再经电机螺杆泵吸出,如此循环往复,使润滑油在系统中循环,确保系统各部位的正常润滑。
3.结构特点XYZ250-L立式稀油站由电机螺杆泵、电加热器、双室过滤器、冷却器以及阀门、管道、仪表和底座等组成。
所有零部件均安装在底座上组成整体式结构,稀油站无自带油箱,减速机下箱体就作为稀油站的油箱。
各部分的结构特征如下:3.1电机三螺杆泵:立式,配双速电机,带安全阀。
驱动采用YD160M-8/4 V1型双速电动机,其功率为5.0/7.5kW,对应转速为720/1450r/min。
若稀油站启动时油温<25℃时,先令电机720r/min运转,直到油温达到28℃时,再改用1450r/min运转。
油泵上装有对油泵和系统起过载保护作用的安全阀,阀的调节压力为0.63MPa,可保证安全运行。
3.2电加热器:带纵向折流。
纵向折流板将加热管分隔为三个区间,油和加热管间的相对流速增加,可避免因油流死角导致的油温过高区;加热管温度均衡减少了结炭现象;同时采用了能放尽空气的放气结构,保证油加热管温度最高的上部能浸入油液中;这些都提高了加热效率和延长了加热管的使用寿命,同时也减少了顶罩部分的温升,并且油液不易氧化变质,延长了油液的使用寿命。
3.3双室过滤器:采用纵向导流和上下磁过滤结构,带三位六通换向阀。
油液由换向阀进入过滤器中部后,由导向套引入下部,先均匀地经过下部磁过滤装置并由下而上均衡地通过滤网,再同样均衡地流过上部磁过滤装置,最后经换向阀进入下一个循环装置。
这一循环过程中,各过滤装置均能均匀地受载并充分发挥其作用,因此,一面有利于提高通导能力,并增强各部分特别是高精度滤芯的滤油作用;另一方面由于滤芯的均匀阻污作用,使得在同样使用条件下可有效减少过滤器的压降,延长了过滤器的实用文档使用寿命。
在过滤筒滤网的下部和上部均有磁过滤装置,以吸附油液中的钢铁粉末,延缓高精度滤网的堵塞。
其换向阀可实现油液在双室过滤器中的左通、右通或双通。
在正常循环下,一个滤筒工作,另一个备用,当达到了规定的压差,即表明工作着的滤筒滤网堵塞了,此刻搬动换向阀手柄使油流改向,流往备用滤筒,可在不影响稀油站正常工作的情况下,清洗堵塞滤网以备用。
当换向阀手柄搬到中间“双通”位置,双筒同时工作,而且手柄在切换过程中可以不中断供油。
3.4冷却器:2管程列管式冷却器,浮头式结构,立式安装。
冷却介质为水时,应选用洁净淡水,选用海水或其他介质应在订货时说明。
开始工作时,应注意放尽冷却器和系统中的空气,先通入冷介质,再逐渐通入热介质,以达到热平衡,避免“过热现象”和热应力。
定期(一年左右)对冷却器进行清洗,去除油水垢,保证密封件完好,并进行密封性试验,1.8MPa 油压试验30min无泄漏。
3.5仪表:仪表直接安装于管道上,显示直观,连接管道短,反映系统参数灵敏且较准确。
4.技术参数工作介质:N320硫磷型极压工业齿轮油4.1双速电动机型号:YD 160M-8/4转速:720/1450 r/min额定功率:5.0/7.5 kW额定电压:380 V油泵4.2 形式:立式三螺杆泵SNS280R43UHJ92W21 号:型5 L/min ±245公称流量:℃工作油温:28~500.63 MPa 安全阀额定工作压力:4.38 kW 45℃下的轴功率:在油温电加热器4.3JRQ-10/380 号:型10 kW额定功率;实用文档电压:380 V21.2 W/cm表面负荷:4.4双室过滤器型号:SLQ 05x25公称压力:1.0 MPa允许压差:0.1 MPa网孔距:0.037 mm过滤精度:0.025 mm4.5油冷却器型号:2FBQL-1/12F2 12 m冷却面积:油侧压力:1.0 MPa入口水温;20℃~33℃出口水温:24℃~37℃入口油温:50℃出口油温:≤45℃油流量:250 L/min水流量:250 L/min散热功率:≥57 kJ/Sec5.控制数据5.1油温≤25℃时的操作,见下表:实用文档℃时,操作方式为主控室进行自动程序控制。
循环方法为正常循环。
5.2油温>25)将润滑油从磨煤机减速机下箱体中吸出,输入到1450r/min螺杆泵(≥28℃转速为油经管道进入双室过滤器的一个滤筒,电加热器不必加热,此时若温度≥30℃,电加热器;℃,需打开冷却器的进出水阀门,对油液进行50经过滤后再沿管道进入冷却器;若温度≥℃,可关闭冷却水。
油经过冷却器后被送入减速机各润滑点,然后汇集40冷却;若油温≤于减速机下箱体内,再经螺杆泵吸出,如此循环往复地连续工作。
℃时,低速开泵;当减速机下箱油温≤255.328℃时,高速开泵;当减速机下箱油温≥ 30℃时,开电加热器;当减速机下箱油温≤ 35℃时,关电加热器;当减速机下箱油温≥ 50℃时,开冷却水;当减速机下箱油温≥℃时,关冷却水;当减速机下箱油温≤40 ℃时,启磨;当减速机推力瓦油池油温≤50 ;℃时,报警当减速机推力瓦油池油温≥60 停减速机;70当减速机推力瓦油池油温≥℃时, 0.130MPa时,启磨;当减速机进口油压≥;时,报警MPa当减速机进口油压≤0.105 0.11;停减速机当减速机进口油压≤0.100MPa时,;报警0.1MPa当过滤器前后压差≥时,实用文档6.安装调试稀油站的调试应根据减速机润滑冷却要求的各种参数进行。
型稀油站为整体式结构,其底座应平放于地面上,于基础之间用膨胀螺栓连接6.1 XYZ250-L 即可。
所有管路和连接处必须紧固,尤其进油管要上紧,以防止空气进入油系统,有问题及时补6.2 救。
该稀油站在制造厂已进行过性能试验,在现场安装时,只要将进出油口和进出水口的管道6.3 接通,再将螺杆泵和加热器的电源接上,并可靠接地,同时将电控系统的线路接好。
螺杆泵随机配备的安全阀,只起偶然事故中短时间内保护泵本体不损坏,不能当作系统中6.4 的溢流阀或安全阀使用。
其开启压力出厂实验时已经确定,绝对不允许用户擅自调节。
初次启动前应在泵体内注满要输送的油液。
6.5螺杆泵禁止干运转 6.6启动前打开所有进、出口管道上的阀。
6.7点动,检查电动机的旋转方向。
稀油站运转时,螺杆泵不允许反转。
6.8达到正常压力后,检查各连接处不得有渗漏现象。
℃>25条的要求进行操作。
油温256.9稀油站开始启动时,若油温≤℃时,应按照第五部分第1 2条的要求进行操作。
时,应按照第五部分第必须在充满油时才能通电加热,以防加热管烧毁。
6.10加热器过滤器、加热器和冷却器上部的放若达到正常温度,先用手动按钮点动起动,同时打开6.11 气阀,待放气阀出气后再流出油时,便拧紧放气阀。
6.12以上操作程序完成,稀油站即可投入试运转。
很快打开切忌逐渐若油温≥50℃时,先打开冷却水的排水阀,再开启冷却水的进水阀(6.13,从而影响换进水阀,以免大量水的流入使换热管表面产生一层导热性很差的“过冷层”,冷却水开始流动,然后调整进排水阀的开启度,即通过调整水流量使出油温度热效果)维持在正常工作状态。
注意冷却器油侧压力应大于水侧压力。
6.14℃,操作进入自动程序控制,压>106.15过滤器前后管道上接有差压表和差压控制器。
当油温时,应转动换向阀手柄,使另一备用滤筒投入工作,及时将已工作过的滤0.1MPa 差达到筒内的滤网取出清洗,再回装,以备下次使用。
6.16在运行数据满足减速机启动要求之前,稀油站必须跑合至少15分钟,以保证所有的油室都注满油。
实用文档6.17在减速机停机之后,稀油站必须坚持运行,直到关键零部件都停下来为止。
7.维护保养7.1稀油站安装前应作好防潮、防热、防雨工作。
7.2安装时应轻放,以免损坏设备。
7.3稀油站正常运行时,应有专人管理、专人操作,严禁无关人员随意拧动手柄、手轮和揿压按钮等,以免发生事故。
7.4稀油站运行时应注意定时记录仪表上反映的温度、压力、压差等指示值的变化,以便及时发现问题,随后应及时处理和检修,并记录。
7.5与稀油站相关的各种仪表,应定期进行校正,保持仪表指示数值的正确可靠。
7.6过滤器前后压差达到0.1MPa 时,及时切换过滤器,将堵塞的滤筒滤网拆下,并及时清洗后回装。
清洗时将滤网放入清洗筒内,用清洗枪喷射,清洗液的流向应与滤网工作时的油液流向相反,同时打开清洗滤筒底部的旋塞,放尽积存在筒底的污油。
(推荐使用:上海浦东车辆厂生产的SP-1清洗机和湖南科技大学精细颗粒厂生产的CD-1清洗液,用户自备。
)7.7若发现系统压力与正常值相差较大时,应及时检查系统有无堵塞或其他故障,并及时排除故障。
7.8若油温超出正常工作油温时,应检查水量、进出水管道有无堵塞,冷却器是否结垢过厚,针对问题及时处理。
7.9只有符合要求的油才可以使用,不同生产厂家的混合油及新旧混合油均禁止使用。
7.10应定期化验润滑油的油质,如水分过多应检查冷却器是否内漏,使水压小于油压,或者重新胀管。
当油质老化时,应及时更换新油。
7.11冷却水最好使用软化水,以免结垢过快造成冷却水管堵塞,冷却器性能下降。
7.12稀油站的运行必须与主机联锁,只有当稀油站正常运行且供油压力和温度符合要求时,主机才能投入运行;若稀油站需停止运行,应先让主机停车,以免零件干摩擦造成设备损坏。
7.13若稀油站暂时不工作时,应始终注满油,每4个星期必须运行1小时。
7.14稀油站其他主要部件的维护保养详见有关使用说明书。
8.故障分析指南故障原因补救措施实用文档实用文档。
