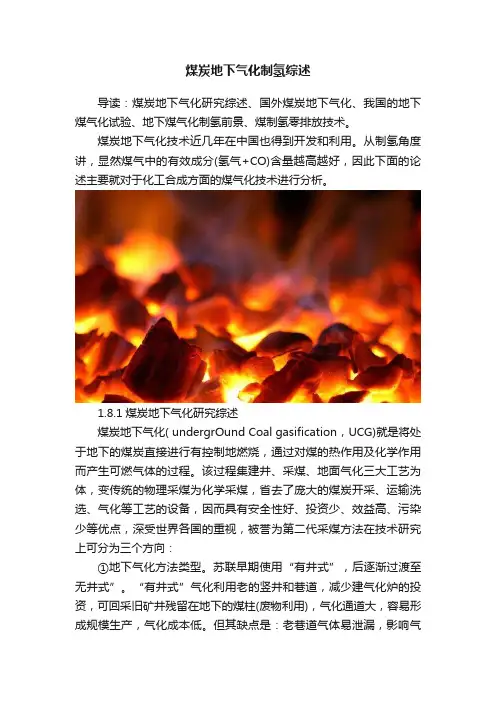

煤炭地下气化制氢综述导读:煤炭地下气化研究综述、国外煤炭地下气化、我国的地下煤气化试验、地下煤气化制氢前景、煤制氢零排放技术。
煤炭地下气化技术近几年在中国也得到开发和利用。
从制氢角度讲,显然煤气中的有效成分(氢气+CO)含量越高越好,因此下面的论述主要就对于化工合成方面的煤气化技术进行分析。
1.8.1煤炭地下气化研究综述煤炭地下气化( undergrOund Coal gasification,UCG)就是将处于地下的煤炭直接进行有控制地燃烧,通过对煤的热作用及化学作用而产生可燃气体的过程。
该过程集建井、采煤、地面气化三大工艺为体,变传统的物理采煤为化学采煤,省去了庞大的煤炭开采、运输洗选、气化等工艺的设备,因而具有安全性好、投资少、效益高、污染少等优点,深受世界各国的重视,被誉为第二代采煤方法在技术研究上可分为三个方向:①地下气化方法类型。
苏联早期使用“有井式”,后逐渐过渡至无井式”。
“有井式”气化利用老的竖井和巷道,减少建气化炉的投资,可回采旧矿井残留在地下的煤柱(废物利用),气化通道大,容易形成规模生产,气化成本低。
但其缺点是:老巷道气体易泄漏,影响气压气量以及安全生产,避免不了井下作业,劳动量大,不够安全。
而“无井式”气化,建炉工艺简单,建设周期短(一般1~2年),可用于深部及水下煤层气化,但由于气化通道窄小(因钻孔直径般为200~300mm,钻孔间距一般为15~50m,最大为150m),影响出气量,钻探成本高,煤气生产成本高。
②气化剂的选择。
气化剂的选择取决于煤气的用途和煤气的技术经济指标,从技术上,煤炭地面气化所用的气化剂(空气、氧气与蒸汽、富氧与蒸汽等)都可以用于煤炭地下气化。
③地下气化的控制方法。
影晌地下气化工艺的因素很多(包括煤层的地质构造、围岩变化、气化范围位置不断变化等),因而要采取定的控制措施。
简单的做法是在每个进风管和出气管上都安装压力表、温度计、流量计。
根据上述测量参数综合分析地下气化炉状况用阀门来控制压风量、煤气产量,以达到控制气化炉温度和煤气热值的目的。
导读:1、煤为原料制取氢气方法:焦化、气化;2、传统煤制氢技术和煤气化制氢工艺;3、煤气化制氢原理与工艺流程。
我国是世界上开发利用煤炭最早的国家。
2000多年前的地理名著《山海经》(现代多数学者认为《山海经》成书非一时,作者亦非人。
大约是从战国初年到汉代初年楚和巴蜀地方的人所作,到西汉刘歆校书时才合编在一起)中称煤为“石涅”,并记载了几处“石涅”产地,经考证都是现今煤田的所在地。
例如书中所指“女床之山”,在华阴西六百里,相当于现今渭北煤田麟游、永寿一带;“女儿之山”,在今四川双流和什邡煤田分布区域内;书中还指出“风雨之山”。
显然,我国发现和开始用煤的时代还远早于此。
在汉些史料中,有现今河南六河沟、登封、洛阳等地采煤的记载煤不仅用作柴烧,而目成了煮盐、炼铁的燃料。
现河南巩县还能见到当时用煤饼炼铁的遗迹。
汉朝以后,称煤为“石墨”或“石炭”。
可见我国劳动人民有悠久的用煤历史。
煤制氢技术发展已经有200年历史,在中国也有近100年历史。
我国是煤炭资源十分丰富的国家,目前,煤在能源结构中的比例高达70%左右,专家预计,即使到2050年,我国能源结构中,煤仍然会占到50%。
如此大量的煤炭使用将放出大量的温室气体CO2。
现在我国已经是世界CO2排放第一大国,受到巨大的国际压力。
洁净煤技术将是我国大力推行的清洁使用煤炭的技术。
在多种洁净煤技术中煤制氢,可以简称为CTG( Coal to gas),将是我国最重要的洁净煤技术,是清洁使用煤炭的重要途径。
■煤为原料制取氢气方法:焦化、气化以煤为原料制取氢气的方法主要有两种:一是煤的焦化(或称高温干馏),二是煤的气化。
焦化是指煤在隔绝空气条件下,在900-1000℃制取焦炭,副产品为焦炉煤气。
焦炉煤气组成中含氢气55%-60%(体积分数)、甲烷23%~27%、一氧化碳6%~8%等。
每吨煤可得煤气300~350m3,可作为城市煤气,亦是制取氢气的原料。
煤的气化是指煤在高温常压或加压下,与气化剂反应转化成气体产物。
气化工艺流程气化工艺是一种将固态或液态燃料转化为气体燃料的过程。
气化工艺广泛应用于天然气的生产、石油化工行业以及燃煤电厂的能源转换过程中。
本文将介绍一个完整的气化工艺流程。
首先是煤的选矿和制备。
在气化工艺中,煤炭是最常用的原料之一。
通过选矿,可以去除其中的杂质和灰分,得到纯净的煤质。
随后,将煤炭破碎成合适的颗粒大小,为后续的气化过程做准备。
接下来是干燥和预处理。
将煤炭送入煤粉烘干机中,去除其中的水分。
然后,通过预处理设备,将煤粉中的硫、灰等有害物质进行处理和去除。
处理后的煤粉具有更高的燃烧效率和气化效果。
然后是气化反应。
在气化炉中,将预处理后的煤粉加热至高温,并注入气化剂,通常是水蒸气或空气。
煤粉在高温条件下与气化剂反应,产生可燃气体,主要包括一氧化碳、氢气和甲烷等。
这个过程称为煤气化,产生的气体被称为合成气。
合成气在进一步处理前需要冷却和洗涤。
冷却可以降低其温度,避免后续的设备受到高温气体的腐蚀。
洗涤则是通过吸收剂来去除合成气中的硫化氢、苯和二氧化碳等有害物质。
经过冷却和洗涤后,合成气中的有害组分几乎被完全去除。
然后是合成气的转化和分离。
合成气经过转化反应,可以得到一系列的化合物,如甲醇、乙醇和丙烯等。
这些化合物在石化工业中有广泛的应用价值。
分离是将合成气中所需产品与副产品进行分离,以满足不同的需求。
最后是废弃物的处理。
在气化过程中,会产生一些副产物和废弃物,如灰渣和废水等。
这些废弃物通过相应的处理设备进行处理,以减少对环境的污染。
总体而言,气化工艺是一种高效的能源转换方式。
它利用煤炭等常见资源进行能源转化,可以减少石油等有限资源的消耗。
同时,气化过程中产生的合成气还可以用于化学工业的生产过程,实现能源的多元化利用。
这种工艺不仅能够提供更多的能源选择,还能有效降低环境污染。
因此,气化工艺在现代工业中具有重要的地位和应用前景。

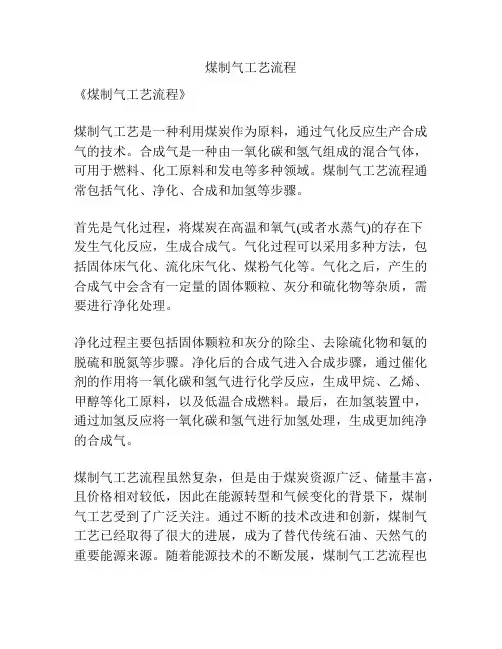

煤制气工艺流程
《煤制气工艺流程》
煤制气工艺是一种利用煤炭作为原料,通过气化反应生产合成气的技术。
合成气是一种由一氧化碳和氢气组成的混合气体,可用于燃料、化工原料和发电等多种领域。
煤制气工艺流程通常包括气化、净化、合成和加氢等步骤。
首先是气化过程,将煤炭在高温和氧气(或者水蒸气)的存在下
发生气化反应,生成合成气。
气化过程可以采用多种方法,包括固体床气化、流化床气化、煤粉气化等。
气化之后,产生的合成气中会含有一定量的固体颗粒、灰分和硫化物等杂质,需要进行净化处理。
净化过程主要包括固体颗粒和灰分的除尘、去除硫化物和氨的脱硫和脱氮等步骤。
净化后的合成气进入合成步骤,通过催化剂的作用将一氧化碳和氢气进行化学反应,生成甲烷、乙烯、甲醇等化工原料,以及低温合成燃料。
最后,在加氢装置中,通过加氢反应将一氧化碳和氢气进行加氢处理,生成更加纯净的合成气。
煤制气工艺流程虽然复杂,但是由于煤炭资源广泛、储量丰富,且价格相对较低,因此在能源转型和气候变化的背景下,煤制气工艺受到了广泛关注。
通过不断的技术改进和创新,煤制气工艺已经取得了很大的进展,成为了替代传统石油、天然气的重要能源来源。
随着能源技术的不断发展,煤制气工艺流程也
将逐步实现更高效、更环保的生产方式,为能源生产和利用带来更多可能性。

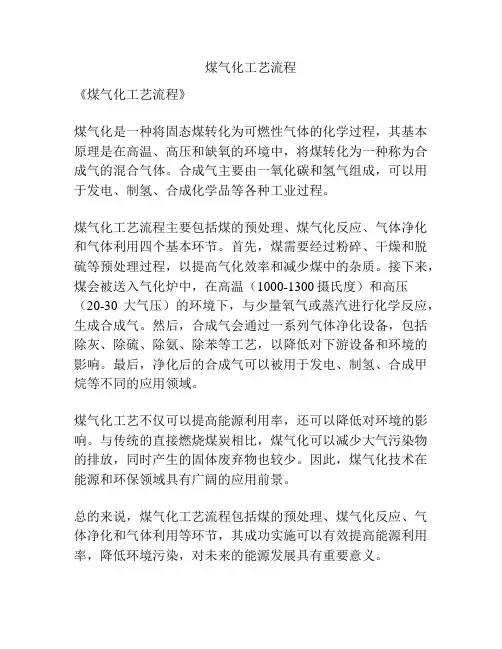

煤气化工艺流程
《煤气化工艺流程》
煤气化是一种将固态煤转化为可燃性气体的化学过程,其基本原理是在高温、高压和缺氧的环境中,将煤转化为一种称为合成气的混合气体。
合成气主要由一氧化碳和氢气组成,可以用于发电、制氢、合成化学品等各种工业过程。
煤气化工艺流程主要包括煤的预处理、煤气化反应、气体净化和气体利用四个基本环节。
首先,煤需要经过粉碎、干燥和脱硫等预处理过程,以提高气化效率和减少煤中的杂质。
接下来,煤会被送入气化炉中,在高温(1000-1300摄氏度)和高压
(20-30大气压)的环境下,与少量氧气或蒸汽进行化学反应,生成合成气。
然后,合成气会通过一系列气体净化设备,包括除灰、除硫、除氨、除苯等工艺,以降低对下游设备和环境的影响。
最后,净化后的合成气可以被用于发电、制氢、合成甲烷等不同的应用领域。
煤气化工艺不仅可以提高能源利用率,还可以降低对环境的影响。
与传统的直接燃烧煤炭相比,煤气化可以减少大气污染物的排放,同时产生的固体废弃物也较少。
因此,煤气化技术在能源和环保领域具有广阔的应用前景。
总的来说,煤气化工艺流程包括煤的预处理、煤气化反应、气体净化和气体利用等环节,其成功实施可以有效提高能源利用率,降低环境污染,对未来的能源发展具有重要意义。

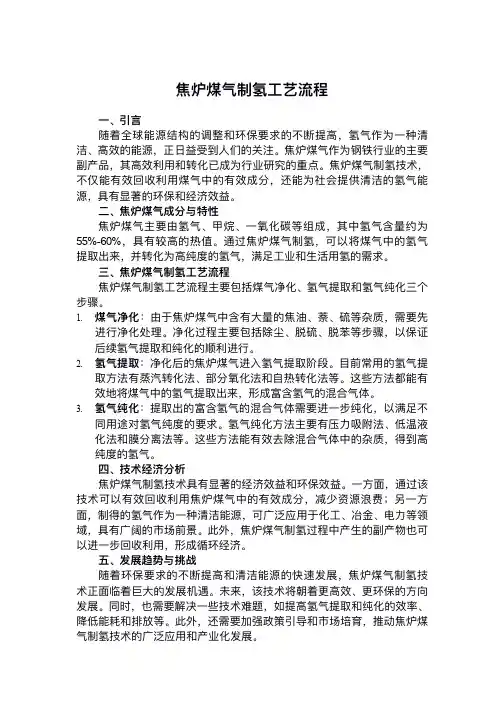

焦炉煤⽓制氢⼯艺流程⼀、引⾔随着全球能源结构的调整和环保要求的不断提⾼,氢⽓作为⼀种清洁、⾼效的能源,正⽇益受到⼈们的关注。
焦炉煤⽓作为钢铁⾏业的主要副产品,其⾼效利⽤和转化已成为⾏业研究的重点。
焦炉煤⽓制氢技术,不仅能有效回收利⽤煤⽓中的有效成分,还能为社会提供清洁的氢⽓能源,具有显著的环保和经济效益。
⼆、焦炉煤⽓成分与特性焦炉煤⽓主要由氢⽓、甲烷、⼀氧化碳等组成,其中氢⽓含量约为55%-60%,具有较⾼的热值。
通过焦炉煤⽓制氢,可以将煤⽓中的氢⽓提取出来,并转化为⾼纯度的氢⽓,满⾜⼯业和⽣活⽤氢的需求。
三、焦炉煤⽓制氢⼯艺流程焦炉煤⽓制氢⼯艺流程主要包括煤⽓净化、氢⽓提取和氢⽓纯化三个步骤。
1.煤⽓净化:由于焦炉煤⽓中含有⼤量的焦油、萘、硫等杂质,需要先进⾏净化处理。
净化过程主要包括除尘、脱硫、脱苯等步骤,以保证后续氢⽓提取和纯化的顺利进⾏。
2.氢⽓提取:净化后的焦炉煤⽓进⼊氢⽓提取阶段。
⽬前常⽤的氢⽓提取⽅法有蒸汽转化法、部分氧化法和⾃热转化法等。
这些⽅法都能有效地将煤⽓中的氢⽓提取出来,形成富含氢⽓的混合⽓体。
3.氢⽓纯化:提取出的富含氢⽓的混合⽓体需要进⼀步纯化,以满⾜不同⽤途对氢⽓纯度的要求。
氢⽓纯化⽅法主要有压⼒吸附法、低温液化法和膜分离法等。
这些⽅法能有效去除混合⽓体中的杂质,得到⾼纯度的氢⽓。
四、技术经济分析焦炉煤⽓制氢技术具有显著的经济效益和环保效益。
⼀⽅⾯,通过该技术可以有效回收利⽤焦炉煤⽓中的有效成分,减少资源浪费;另⼀⽅⾯,制得的氢⽓作为⼀种清洁能源,可⼴泛应⽤于化⼯、冶⾦、电⼒等领域,具有⼴阔的市场前景。
此外,焦炉煤⽓制氢过程中产⽣的副产物也可以进⼀步回收利⽤,形成循环经济。
五、发展趋势与挑战随着环保要求的不断提⾼和清洁能源的快速发展,焦炉煤⽓制氢技术正⾯临着巨⼤的发展机遇。
未来,该技术将朝着更⾼效、更环保的⽅向发展。
同时,也需要解决⼀些技术难题,如提⾼氢⽓提取和纯化的效率、降低能耗和排放等。

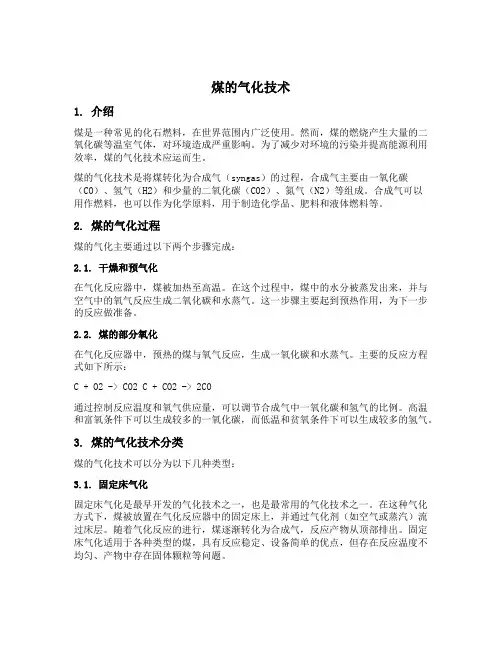

煤的气化技术1. 介绍煤是一种常见的化石燃料,在世界范围内广泛使用。
然而,煤的燃烧产生大量的二氧化碳等温室气体,对环境造成严重影响。
为了减少对环境的污染并提高能源利用效率,煤的气化技术应运而生。
煤的气化技术是将煤转化为合成气(syngas)的过程,合成气主要由一氧化碳(CO)、氢气(H2)和少量的二氧化碳(CO2)、氮气(N2)等组成。
合成气可以用作燃料,也可以作为化学原料,用于制造化学品、肥料和液体燃料等。
2. 煤的气化过程煤的气化主要通过以下两个步骤完成:2.1. 干燥和预气化在气化反应器中,煤被加热至高温。
在这个过程中,煤中的水分被蒸发出来,并与空气中的氧气反应生成二氧化碳和水蒸气。
这一步骤主要起到预热作用,为下一步的反应做准备。
2.2. 煤的部分氧化在气化反应器中,预热的煤与氧气反应,生成一氧化碳和水蒸气。
主要的反应方程式如下所示:C + O2 -> CO2 C + CO2 -> 2CO通过控制反应温度和氧气供应量,可以调节合成气中一氧化碳和氢气的比例。
高温和富氧条件下可以生成较多的一氧化碳,而低温和贫氧条件下可以生成较多的氢气。
3. 煤的气化技术分类煤的气化技术可以分为以下几种类型:3.1. 固定床气化固定床气化是最早开发的气化技术之一,也是最常用的气化技术之一。
在这种气化方式下,煤被放置在气化反应器中的固定床上,并通过气化剂(如空气或蒸汽)流过床层。
随着气化反应的进行,煤逐渐转化为合成气,反应产物从顶部排出。
固定床气化适用于各种类型的煤,具有反应稳定、设备简单的优点,但存在反应温度不均匀、产物中存在固体颗粒等问题。
3.2. 流化床气化流化床气化是一种将煤颗粒悬浮在气化剂中进行气化的技术。
在气化反应器中,通过气化剂(通常为空气或蒸汽)的上升流动,使煤颗粒保持悬浮状态。
在高温和富氧条件下,煤颗粒发生气化反应,生成合成气。
流化床气化技术具有高反应效率、适应多种煤种和煤质的优点,但也存在气固分离和热传递问题。
煤气化制氢工艺耦合多效利用技术探索与创新煤气化制氢工艺的发展是为了满足能源转型和清洁能源需求的重要一环。
在传统的煤气化制氢工艺中,氢的产能较低,而且存在煤质适应性差、能源利用率低等问题。
为了解决这些问题并提高制氢效率,多效利用技术成为了重要的研究方向。
本文将探索并创新煤气化制氢工艺的耦合多效利用技术,从而实现能源高效利用与清洁产氢的目标。
一、背景介绍煤气化是将煤炭在高温、高压和缺氧或氧气存在条件下进行加热反应,从而分解出煤气的过程。
而制氢工艺就是利用煤气中的一氧化碳和水蒸气生成氢气。
传统的煤气化制氢工艺主要通过单效制氢方式,即煤气化后的产物一次性制得氢气,再将剩余的一氧化碳和一氧化碳与水蒸气混合后再次制氢。
这种方式存在能源利用率低和产氢效率不高等问题。
二、耦合多效利用技术的原理耦合多效利用技术是指在传统的单效制氢方式的基础上,通过系统集成和流程优化,将剩余的一氧化碳和水蒸气进行多次再利用,从而提高制氢效率和能源利用率。
具体而言,耦合多效利用技术包括以下几个环节:1. 煤气化反应:将煤炭进行气化反应,产生一氧化碳和水蒸气。
2. 制氢反应:利用一氧化碳和水蒸气进行制氢反应,生成氢气和二氧化碳。
3. 氢气分离:将制得的氢气和二氧化碳进行分离,得到纯净的氢气。
4. 一氧化碳再利用:将分离出的一氧化碳进行回收,并与新鲜的一氧化碳和水蒸气混合后再次进行制氢反应。
5. 水蒸气再利用:将制得的水蒸气进行回收,并与新鲜的一氧化碳和水蒸气混合后再次进行制氢反应。
三、耦合多效利用技术的优势与挑战耦合多效利用技术相较于传统的单效制氢方式,在提高制氢效率和能源利用率方面具有以下优势:1. 提高制氢效率:通过多次再利用一氧化碳和水蒸气,减少了废弃物,从而提高了制氢的效率。
2. 提高能源利用率:多次再利用一氧化碳和水蒸气可以有效地提高能源的利用率,减少能源的浪费。
3. 减少二氧化碳排放:耦合多效利用技术不仅可以减少一次使用的二氧化碳的量,还可以将分离出的二氧化碳进行收集和封存,从而减少二氧化碳的排放。
煤造气制氢技术
煤造气制氢技术
我公司煤造气制氢技术已成熟可靠,煤造气工艺主要分造气工序、压缩工序、脱硫工序、变换工序、变压吸附气体分离工序和造气循环水工序等6个工序,其中造气控制系统和变压吸附气体分离系统技术全国领先,并多次荣获原化工部和国家科委奖励。
近年来我公司已建成和在建的煤造气制氢装置有5套,可承接1500、3000、5000、10000和10000Nm3/h以上规模的煤造气制氢装置。
煤造气工艺流程框图:
产品气
指标:
产品氢气的质量指标
序号指标名称数值备注
一产品氢气
1 H
2 %(V) 98.0~99.999%
2 CO ≤10ppm
3 CO2 ≤15ppm
4 N2 %(V) ≤1.6%
5 CH4 %(V) ≤2.0%
6 H2S ≤0.1ppm
7 压力MPa(G) ~0.6~2.5
8 温度℃≤40
二副产二氧化碳
1 CO
2 %(V) 98.0~99.9% 工业级或食品级
原材料及公用工程消耗:
原辅材料规格及消耗量(以1000Nm3/h氢气计)
序号项目名称规格单位消耗备注
1 煤含C~72% 吨0.59
2 脱硫剂氧化铁t 20 一年更换一次
3 低变催化剂--含保护剂和抗毒剂B303Q m3 3.5 四年更换一次
4 吸附剂m3 44 十年更换一次
公用工程规格及消耗量(以1000Nm3/h氢气计)
序号项目名称规格单位消耗备注
1 电6KV/380V / 220V、50HZ kwh 294
2 循环冷却水0.6MPa,32℃t 40
3 一次水0.4MPa t<SPAN lang=EN-US。
煤制氢工艺技术分析1.氢气16世纪,瑞士科学家帕拉塞斯和17世纪的一些科学家,都发现了金属跟酸起反应产生一种可燃性气体----氢气。
当时人们还不认识它,只把它当作一种可燃性的空气。
直到1766年英国科学家卡文迪许才确认氢气与空气不同,并测定氢气的密度是空气密度的1/14.38。
他在1781年又进一步指出,氢气在空气中燃烧生成水。
1783年拉瓦锡重做了实验,证明水是氢燃烧后的唯一产物。
1787年拉瓦锡给它命名为"hydrogen",意思是“成水元素,并确认它是一种元素。
早年间人们称之为”轻气“,后定名为氢(日本现仍称之为水素)。
氢气是无色并且密度比空气小的气体(在各种气体中,氢气的密度最小。
标准状况下,1升氢气的质量是0.0899克,相同体积比空气轻得多)。
因为氢气难溶于水,所以可以用排水集气法收集氢气。
另外,在101千帕压强下,温度-252.87℃时,氢气可转变成无色的液体;-259.1℃时,变成雪状固体。
常温下,氢气的性质很稳定,不容易跟其它物质发生化学反应。
但当条件改变时(如点燃、加热、使用催化剂等),情况就不同了。
如氢气被钯或铂等金属吸附后具有较强的活性(特别是被钯吸附)。
金属钯对氢气的吸附作用最强。
当空气中的体积分数为4%-75%时,遇到火源,可引起爆炸。
2.氢气的用途氢是公认的最洁净的燃料,也是重要的化工合成原料。
但它不是一次能源,它是要从一次能源通过转换生产出来的能量载体。
它又是一种气体燃料,在输送分配方面相对地存在着一定困难。
中国又是一个以煤为主要一次能源的国家,所以,就要应用“环境、能效、经济”的生命周期研究方法,结合国情和地区的实际,用系统工程的眼光来全面地评估中国氢的生产和应用;要结合地区的实际,选择先进的技术,合理的方法来生产和应用氢,以获得最大的经济和环境效益。
3.工业制氢的方法氢气作为重要的工业原料和还原剂,在国民经济各领域被广泛地使用。
工业制氢的方法主要有以下几种方法。
煤气化制氢技术与电解制氢技术的综合比较分析煤气化制氢技术和电解制氢技术是当前两种主要的制氢方法。
本文将对这两种制氢技术进行综合比较分析,包括原理、应用领域、经济性和环保性等方面,并尝试找到它们各自的优点和不足之处。
一、煤气化制氢技术煤气化制氢技术是通过煤炭在高温条件下与水蒸气反应,产生一种气体混合物,再经过净化和分离过程,得到高纯度氢气的技术。
这种方法主要应用于工业领域,尤其是化工、石化和冶金行业。
1.原理煤气化制氢技术的原理是将煤炭与水蒸气进行气化反应,生成一氧化碳和氢气的混合气体,然后通过净化和分离等工艺步骤,将氢气从混合气体中提取出来。
该技术主要依靠高温和催化剂的作用来实现。
2.应用领域由于煤气化制氢技术可以利用丰富的煤炭资源,因此在中国等煤炭资源丰富的国家得到广泛应用。
主要用于工业生产中的氢气需求,如石化厂、合成氨厂和金属冶炼工业等。
3.经济性由于煤炭资源丰富,煤气化制氢技术在经济方面具有一定的优势。
相对于其他制氢技术,煤气化制氢成本较低,因为煤炭作为原料相对便宜。
然而,该技术存在能源消耗较大、环境污染和CO2排放等问题,需要进行进一步的技术改进和环境治理。
二、电解制氢技术电解制氢技术是利用电解作用将水分解成氢气和氧气的方法。
这种方法主要应用于能源存储和可再生能源利用领域。
1.原理电解制氢技术的原理是将水在带有电解质的电解槽中进行电解,通过电化学反应释放出氢气和氧气。
该技术依靠电能直接转化为化学能,实现氢气的生产。
2.应用领域电解制氢技术由于其灵活性和清洁能源的特点,在可再生能源领域有着广泛的应用潜力,如太阳能和风能等。
此外,电解制氢技术还可以配合燃料电池使用,实现氢能源的高效利用和能源存储。
3.经济性电解制氢技术在经济方面相对较高,主要是由于电解设备和电能成本的影响。
目前,电解制氢技术的设备成本较高,且电能的成本也较高。
然而,随着可再生能源的不断发展和成熟,电解制氢技术的经济性将逐渐提升。
煤气化制氢过程模拟与优化煤气化制氢是一种重要的能源转化技术,通过煤炭等碳质资源的高温热解和气化反应,产生一氧化碳和氢气。
本文将从模拟和优化两个方面探讨煤气化制氢过程的研究进展,并分析其在能源转化领域的应用前景。
一、煤气化制氢过程模拟1. 煤气化原理煤气化是一种将固体燃料转化为气体燃料的过程,主要通过高温热解和气化反应实现。
在高温和缺氧的环境下,煤炭中的碳氢化合物被热解分解,生成一氧化碳和氢气。
这两种气体是重要的可再生能源,能够用于发电、燃料电池等领域。
2. 煤气化过程模拟方法为了研究煤气化过程中的反应动力学和气体生成产率,科学家们开展了大量的模拟实验。
常用的模拟方法包括理论热力学计算、动力学模型建立和流体力学模拟等。
这些方法可以帮助研究人员了解煤气化过程中的物质转化规律和反应机理。
3. 煤气化过程模拟的研究成果煤气化过程模拟的研究成果涉及到反应温度、压力、气体组成和反应速率等多个参数。
模拟实验结果可以为煤气化装置的设计和优化提供理论基础。
例如,通过模拟分析,可以确定最佳的煤气化温度和压力条件,提高气体生成效率和能源利用率。
二、煤气化制氢过程优化1. 优化目标煤气化制氢的优化目标主要包括提高产气速率、提高氢气纯度、降低能耗和减少环境污染等。
通过改进工艺流程、优化反应条件和提高催化剂活性等手段,可以达到以上优化目标。
2. 优化方法为了实现煤气化制氢的优化,研究人员提出了多种方法。
例如,可以利用催化剂增加反应速率和改善产物气体的纯度。
还可以通过改变反应器结构和调节反应温度等方法来提高气体生成效率。
另外,还可以利用模拟和优化算法对煤气化过程进行优化设计。
3. 优化效果煤气化制氢过程的优化可以提高氢气产率和氢气质量,减少能源消耗和废弃物排放。
同时,合理的优化设计可以降低设备成本和维护费用,提高整个制氢过程的经济性。
结论煤气化制氢过程的模拟与优化研究是能源转化领域的重要课题,对于提高能源利用效率和降低环境污染具有重要意义。
煤造气制氢技术方案1.装置概况1000Nm3/h制氢装置采用煤为原料工艺路线,制氢装置包括造气、脱硫、压缩、变换、变压吸附提氢、造气循环水站六个主要工序。
2.产品规格(1)产品氢气产品氢气的质量指标序号指标名称数值备注1H2%(V)≥99%2O2%(V)≤0.4%3CO+CO2≤35ppm4N2%(V)≤1.5%5CH4%(V)≤2.0%6H2S≤0.1ppm7Cl≤10ppm8汞≤0.1ppm9压力MPa(G)~0.710温度℃≤4011流量Nm3/h≥1000(2)副产物二氧化碳气体气量:240Nm3/h组成:98%(V)CO2压力:常压温度:40℃3.原材料及公用工程消耗原辅材料规格及消耗量(以1000Nm3/h氢气量计)序号项目名称规格单位消耗备注1原料煤含C~72%吨0.602碳酸钠工业级kg0.773栲胶工业级kg0.044V2O5工业级kg0.01公用工程规格及消耗量(以1000Nm3/h氢气量计)序号项目名称规格单位消耗备注1电6KV/380V / 220V、50HZkwh3002循环冷却水0.6MPa,32℃t553一次水0.4MPa t 4.64脱盐水 1.1MPa t0.665锅炉软水0.6MPa t0.576仪表空气0.4~0.6MPa Nm3507氮气0.3 MPa Nm3200置换用8蒸汽 1.2MPa饱和蒸汽t自供注:(1)水煤气中的总硫按2g/Nm3计(2)年操作时间8000小时4.装置组成、界区划分本装置由如下工序组成:⑥返回气原料煤造气脱硫压缩变换脱硫①水煤气⑤解吸气②变换脱硫气③产品氢PSA-CO2/RPSA-H2补充蒸汽三废混燃锅炉吹风气④粗CO298%100#造气工序200#脱硫工序300#压缩工序400#变换工序500#变压吸附制氢工序600#造气循环水站注:如果不需要CO2气体,则PSA-CO2/R工序可取消。
5.工艺原理及控制5.1生产方法及工艺流程本装置是以煤为原料,通过脱硫、变换及变压吸附提纯氢气的工业装置。
煤气化制氢工艺参数优化与过程集成煤气化制氢是一种重要的工业过程,其通过将煤炭等碳质物料转化为氢气,成为了解决能源和环境问题的一种潜力巨大的途径。
在煤气化制氢过程中,工艺参数的优化以及过程的集成对于提高氢气产量、降低能耗和减少环境污染具有重要意义。
本文将深入探讨煤气化制氢工艺参数的优化与过程集成的相关内容。
1. 煤气化制氢工艺参数优化煤气化制氢的工艺参数优化是指在保证工艺稳定运行的前提下,通过调整不同参数来提高氢气产量和效率。
具体的工艺参数包括气化温度、压力、煤气化剂比例、水煤比等。
在实际应用中,需要通过试验和模拟计算等手段来确定最佳的工艺参数组合。
2. 工艺参数优化方法2.1 试验研究法通过在实验室中进行不同条件下的煤气化试验,对比不同参数下的氢气产量和效率,找出最佳的参数组合。
试验研究法能够直接获取数据,为后续的参数优化工作提供依据。
2.2 模拟计算法利用计算机模拟煤气化制氢过程,通过改变不同参数值,计算出对应的氢气产量和效率。
模拟计算法能够在较短时间内得到大量数据,为参数优化提供便利。
3. 过程集成的意义过程集成是指将各个单元工艺集成成一个整体,最大限度地利用资源,提高能源转化效率,降低能耗和排放。
在煤气化制氢过程中,通过优化煤气化工艺与后续处理、净化等工艺的集成,能够实现能源的高效利用,提高整体系统的经济性。
4. 过程集成方法4.1 热力学分析法利用热力学分析方法,对整个煤气化制氢过程进行能量平衡和热力学性能评估。
通过分析不同工艺之间的热耦合关系,找出能量流动的最佳路径,实现过程集成。
4.2 Pinch技术Pinch技术是一种常用的过程集成方法,通过识别系统中的热力学“瓶颈”点,找到能量回收和能耗降低的潜在机会。
在煤气化制氢过程中,Pinch技术可以应用于煤气化炉与废热锅炉的热耦合、废气处理的能量回收等方面,提高系统整体的能效。
5. 工艺参数优化与过程集成的关系工艺参数的优化是过程集成的基础,通过合理调整工艺参数,使各个单元工艺能够协同运行,达到整体系统的最佳状态。
煤气化制氢工艺耦合综合利用技术探索煤气化制氢是一种利用煤炭资源制取氢气的技术,可以有效解决能源和环境问题。
然而,传统的煤气化制氢工艺存在氢气产率低、能源利用率低、污染废气排放多等问题。
为了解决这些问题,耦合综合利用技术被引入煤气化制氢过程中。
本文将探索煤气化制氢工艺耦合综合利用技术的发展和应用。
一、煤气化制氢工艺的原理及问题在传统的煤气化制氢过程中,通过煤气化反应将煤炭转化为气体燃料,然后通过气体洗涤和分离获得氢气。
这种工艺存在以下问题:1. 氢气产率低:传统工艺中,氢气产率只能达到60%~70%,浪费了煤炭资源。
2. 能源利用率低:传统工艺中,大量的热能没有得到有效利用,降低了能源利用效率。
3. 废气排放多:传统工艺中,有害气体的排放对环境造成了污染。
二、耦合综合利用技术的概念及作用为了解决传统煤气化制氢工艺存在的问题,耦合综合利用技术被引入该过程中。
耦合综合利用技术是指将多种工艺进行有机结合,实现共同利用能源和资源。
1. 氢气利用技术:加入新的材料和催化剂,提高氢气的产率,减少煤炭资源的浪费。
2. 能源回收技术:通过热交换和蒸汽发生器等设备,回收传统工艺中大量的热能,提高能源利用效率。
3. 废气处理技术:使用先进的脱硫、脱硝和除尘设备,减少废气排放,减少对环境的污染。
三、煤气化制氢工艺耦合综合利用技术的应用案例为了进一步探索煤气化制氢工艺耦合综合利用技术的应用,以下是一个实际案例:某煤气化制氢企业引入了氢气利用技术、能源回收技术和废气处理技术,实现了煤气化制氢工艺的耦合综合利用。
1. 氢气利用技术:通过革新催化剂和反应条件,将氢气产率提高到80%,有效减少了煤炭资源的浪费。
2. 能源回收技术:通过热交换器和蒸汽发生器,将传统工艺中的废热转化为蒸汽、热水等形式,提高了能源利用效率。
3. 废气处理技术:引入先进的脱硫、脱硝和除尘设备,将废气中的有害物质进行处理,减少了对环境的污染。
通过耦合综合利用技术,该企业提高了煤气化制氢工艺的氢气产率,提高了能源利用效率,减少了废气排放,实现了经济效益和环保效益的双赢。
