( 安全管理 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改南方电网公司低压电线电缆技术规范(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process南方电网公司低压电线电缆技术规范(标准版)范围本规范规定了1kV及以下电线电缆(含阻燃和耐火型)的使用条件、性能参数、技术要求、试验、包装、运输、贮存等方面内容。
本规范适用于交流额定电压UO/U为0.6/1kV及以下聚乙烯、聚氯乙烯、交联聚乙烯绝缘低压电线电缆。
规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范。
凡是不注日期的引用文件,其最新版本适用于本规范。
GB/T2951.1-1997电缆绝缘和护套材料通用试验方法第1部分:通用试验方法GB/T2952.1-2008电缆外护层第1部分:总则GB/T2952.2-2008电缆外护层第2部分:金属套电缆外护层GB/T2952.3-2008电缆外护层第3部分:非金属套电缆通用外护层GB/T3048.8-2007电线电缆电性能试验方法第8部分:交流电压试验GB/T3956-2008电缆的导体GB/T5023.1-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分:一般要求GB/T5023.2-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分:试验方法GB/T5023.3-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分:固定布线用无护套电缆GB/T5023.4-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第4部分:固定布线用护套电缆GB/T5023.5-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分:软电缆(软线)GB/T6995.3-2008电线电缆识别标志方法第3部分:电线电缆识别标志GB/T12527-2008额定电压1kV及以下架空绝缘电缆GB/T12706.1-2008额定电压1kV(Um=1.2kV)~35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分:额定电压1kV(Um =1.2kV)和3kV(Um=3.6kV)电缆GB/T18380.3-2008电缆在火焰条件下的燃烧试验第3部分:成束电线或电缆的燃烧试验方法GB/T19216.212003在火焰条件下电缆或光缆的线路完整性试验第21部分:试验步骤和要求额定电压0.6/1.0kV及以下电缆GB/T19666-2005阻燃和耐火电线电缆通则GB50217-2007电力工程电缆设计规范GB50054-1995低压配电设计规范JB/T8137-1999电线电缆交货盘JB/T8734.1-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第1部分:一般规定JB/T8734.2-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分:固定布线用电缆电线JB/T8734.3-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分:连接用软电线GA306.1-2007阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第1部分:阻燃电缆GA306.2-2007阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第2部分:耐火电缆术语与定义额定电压电缆设计和运行的基准电压,用UO/U(Um)表示,单位V或kV。
低压电力电缆标准技术标书编号:0213601052201202中国南方电网有限责任公司2012年02月目录1总则 (1)2工作范围 (1)2.1范围和界限 (1)2.2 服务范围 (2)3 应遵循的主要标准 (3)4使用条件 (4)4.1正常使用条件 (4)4.2特殊使用条件 (5)(略) (5)5技术要求 (5)5.1 基本参数 (5)5.2 设计和结构要求 (5)5.3 阻燃要求 (8)5.4 耐火要求 (9)6试验 (10)6.1 试验分类 (10)6.2 例行试验 (10)6.3 抽样试验 (10)6.4 型式试验 (11)6.5 现场交接试验 (11)7 产品对环境的影响 (12)8企业VI标识 (12)9技术文件要求 (12)9.1一般要求 (12)9.2 投标方在投标阶段应提交的电缆资料及说明 (12)9.3 其他文件资料 (13)9.4设计联络 (13)10监造、包装、运输、安装及质量保证 (13)10.1监造 (13)10.2包装 (14)10.3运输 (14)10.4安装指导 (15)10.5质量保证 (15)11设备技术参数和性能要求响应表 (15)12备品备件及专用工具 (16)12.1必备的备品备件、专用工具和仪器仪表 (16)12.2推荐的备品备件、专用工具和仪器仪表 (17)13主要元器件来源 (17)14技术差异表 (18)15投标方需说明的其他问题 (18)附录A单芯和多芯电缆用第1种实心导体 (18)附录B单芯和多芯电缆用第2种绞合导体 (20)附录C 圆形铜导体的最大直径---实心、非紧压绞合和软导体 (21)附录D铜、铝和铝合金的紧压绞合圆形导体的最大和最小直径 (22)附录E 实心圆形铝导体的最小和最大直径 (22)1总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的交流额定电压U O/U 为0.6/1kV及以下聚乙烯、聚氯乙烯、交联聚乙烯绝缘或护套低压电力电缆,它提出了该电缆本体及附件的功能设计、结构、性能、安装和试验等方面的技术要求。

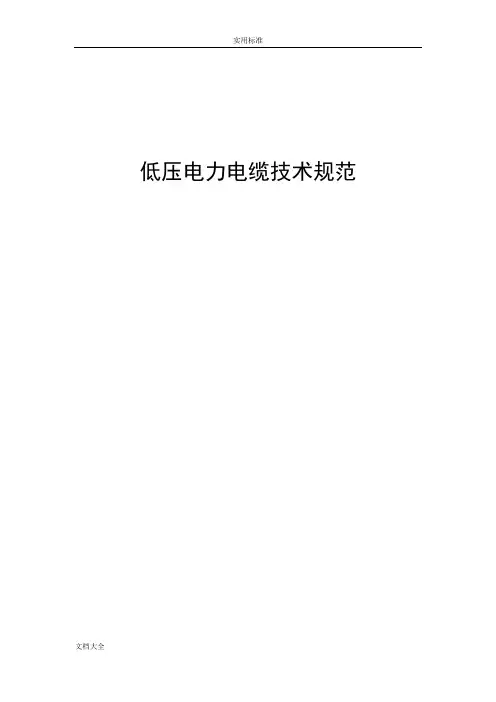

低压电力电缆技术规范目录1 规范性引用文件 (1)2 技术参数及要求 (1)3 使用环境条件表 (10)4 试验 (10)5 包装及运输 (13)低压电力电缆技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本适用于本文件。
GB 12706 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件IEC 60502 额定电压1kV(Um=1.2kV)到30kV Um=36kV)的挤包绝缘电力电缆及附件GB 3597 电力电缆铜、铝导电线芯GB/T3048 电线电缆电性能试验方法GB/T3956 电缆的导体GB 6995 电线电缆识别标志方法DL/T 401 高压电缆选用导则GB 2952 电缆外护套GB 50217 电力工程电缆设计规范2 技术参数及要求2.1 设备名称1kV交联电缆2.2 系统额定电压:1kV及以下2.3 电缆额定电压(U0/U):0.6/1kV2.4 额定频率:50Hz2.5 敷设条件敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式。
地下敷设时电缆局部可能完全浸于水中。
2.6 0.6/1kV挤包绝缘电力电缆结构及技术参数见表1。
2.7 结构材料2.7.1 导体2.7.1.1 导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边,无凸起或断裂的单线。
2.7.1.2 铜导体应符合GB 3953中的TY型圆铜线。
导线的节距比、绞向应符合GB 3957的规定。
2.7.2 绝缘2.7.2.1 绝缘采用交联聚乙烯。
2.7.2.2 绝缘应紧密挤包在导体上,绝缘表面应平整,色泽均匀。
交联聚乙烯绝缘电缆的交联工艺可采用硅烷交联、辐照交联等。
2.7.2.3 各截面绝缘标称厚度见GB/T12706,绝缘厚度平均值应不小于标称值,任一点最小测量厚度应不小于标称值的90%-0.1mm。
低压电缆技术规范书1产品标准和规范本技术规范除满足招标技术规范外,还需符合以下国家标准及相关标准GB/T 2951-2008 电缆和光缆绝缘和护套材料通用试验方法GB/T 3048-2007 电线电缆电性能试验方法GB/T 4909-2009 裸电线试验方法GB/T 3953-2009 电工圆铜线GB/T 3955-2009 电工圆铝线GB/T 3956-2008 电缆的导体GB/T 6995-2008 电线电缆识别标志JB/T 8137-1999 电线电缆交货盘GB/T 12706.1-2008 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第一部分额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆IEC 60502 额定电压1kV(Um=1.2kV)到30kV(Um=36kV)挤包绝缘电力电缆及附件GB/T 17650.2-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法第2部分:用测量pH值和电导率来测定气体的酸度GB/T 17651.2-1998 电缆或光缆在特定条件下燃烧的烟密度测定第2部分:试验步骤和要求GB/T 18380-2008 电缆和光缆在火焰条件下的燃烧试验GB/T 19666-2005 Q/GDW13244-2014 阻燃和耐火电线电缆通则国家电网公司物资采购标准0.6/1kV挤包绝缘电力电缆采购标准2适用范围2.1 使用环境2.1.1 气象条件:满足要求。
2.1.2 海拔高度:满足要求。
2.2 运行条件2.2.1 额定电压0.6/1kV,频率:50Hz;2.2.2 电缆导体最高额定工作温度为90℃;2.2.3 短路时(最长持续时间不超过5s)电缆导体最高额定工作温度250℃。
2.3 敷设2.3.1 电缆采用排管敷设时,排管材料可为水泥、塑料或钢铁;12.3.2 电缆直埋敷设:埋设土壤深度1.0~1.5m;2.3.3 电缆敷设时环境温度应不低于0℃;2.3.4安装时的电缆最小弯曲半径:单芯无铠装电缆20D,有铠装电缆15D;三芯无铠装电缆15D,有铠装电缆12D。
南方电网公司低压电线电缆技术规范1 范围1.1 本规范规定了1kV及以下电线电缆(含阻燃和耐火型)的使用条件、性能参数、技术要求、试验、包装、运输、贮存等方面内容。
1.2 本规范适用于交流额定电压U O/U为0.6/1kV及以下聚乙烯、聚氯乙烯、交联聚乙烯绝缘低压电线电缆。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范。
凡是不注日期的引用文件,其最新版本适用于本规范。
GB/T 2951.1-1997 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法GB/T 2952.1-2008 电缆外护层第1部分:总则GB/T 2952.2-2008 电缆外护层第2部分:金属套电缆外护层GB/T 2952.3-2008 电缆外护层第3部分:非金属套电缆通用外护层GB/T 3048.8-2007 电线电缆电性能试验方法第8部分:交流电压试验GB/T 3956-2008 电缆的导体GB/T 5023.1-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分:一般要求GB/T 5023.2-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分:试验方法GB/T 5023.3-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分:固定布线用无护套电缆GB/T 5023.4-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第4部分:固定布线用护套电缆GB/T 5023.5-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分:软电缆(软线)GB/T 6995.3-2008 电线电缆识别标志方法第3部分:电线电缆识别标志GB/T 12527-2008 额定电压1kV及以下架空绝缘电缆GB/T 12706.1-2008 额定电压1kV(U m=1.2kV)~35kV(U m=40.5kV)挤包绝缘电力电缆及附件第1部分:额定电压1kV(U m=1.2kV)和3kV(U m=3.6kV)电缆GB/T 18380.3-2008 电缆在火焰条件下的燃烧试验第3部分:成束电线或电缆的燃烧试验方法GB/T 19216.21 2003 在火焰条件下电缆或光缆的线路完整性试验第21部分:试验步骤和要求额定电压 0.6/1.0 kV及以下电缆GB/T 19666-2005 阻燃和耐火电线电缆通则GB 50217-2007 电力工程电缆设计规范GB 50054-1995 低压配电设计规范JB/T 8137-1999 电线电缆交货盘JB/T 8734.1-1998 额定电压 450/750V及以下聚氯乙烯绝缘电缆电线和软线第1部分:一般规定JB/T 8734.2-1998 额定电压 450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分:固定布线用电缆电线JB/T 8734.3-1998 额定电压 450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分:连接用软电线GA 306.1-2007 阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第1部分:阻燃电缆GA 306.2-2007 阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第2部分:耐火电缆3 术语与定义3.1 额定电压电缆设计和运行的基准电压,用U O/U(U m)表示,单位V或kV。
低压电线电缆技术规范1 范围1.1 本规范规定了1kV及以下电线电缆(含阻燃和耐火型)的使用条件、性能参数、技术要求、试验、包装、运输、贮存等方面内容。
1.2 本规范适用于交流额定电压U O/U为0.6/1kV及以下聚乙烯、聚氯乙烯、交联聚乙烯绝缘低压电线电缆。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范。
凡是不注日期的引用文件,其最新版本适用于本规范。
GB/T 2951.1-1997 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法GB/T 2952.1-2008 电缆外护层第1部分:总则GB/T 2952.2-2008 电缆外护层第2部分:金属套电缆外护层GB/T 2952.3-2008 电缆外护层第3部分:非金属套电缆通用外护层GB/T 3048.8-2007 电线电缆电性能试验方法第8部分:交流电压试验GB/T 3956-2008 电缆的导体GB/T 5023.1-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分:一般要求GB/T 5023.2-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分:试验方法GB/T 5023.3-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分:固定布线用无护套电缆GB/T 5023.4-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第4部分:固定布线用护套电缆GB/T 5023.5-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分:软电缆(软线)GB/T 6995.3-2008 电线电缆识别标志方法第3部分:电线电缆识别标志GB/T 12527-2008 额定电压1kV及以下架空绝缘电缆GB/T 12706.1-2008 额定电压1kV(U m=1.2kV)~35kV(U m=40.5kV)挤包绝缘电力电缆及附件第1部分:额定电压1kV(U m=1.2kV)和3kV(U m=3.6kV)电缆GB/T 18380.3-2008 电缆在火焰条件下的燃烧试验第3部分:成束电线或电缆的燃烧试验方法GB/T 19216.21 2003 在火焰条件下电缆或光缆的线路完整性试验第21部分:试验步骤和要求额定电压0.6/1.0 kV及以下电缆GB/T 19666-2005 阻燃和耐火电线电缆通则GB 50217-2007 电力工程电缆设计规范GB 50054-1995 低压配电设计规范JB/T 8137-1999 电线电缆交货盘JB/T 8734.1-1998 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第1部分:一般规定JB/T 8734.2-1998 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分:固定布线用电缆电线JB/T 8734.3-1998 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分:连接用软电线GA 306.1-2007 阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第1部分:阻燃电缆GA 306.2-2007 阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第2部分:耐火电缆3 术语与定义3.1 额定电压电缆设计和运行的基准电压,用U O/U(U m)表示,单位V或kV。
低压电力电缆技术规范目录1 规范性引用文件 (1)2 技术参数及要求 (1)3 使用环境条件表 (7)4 试验 (8)5 包装及运输 (10)低压电力电缆技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本适用于本文件。
GB 12706 额定电压1kV(Um=1.2kV)到35kV( Um=40.5kV)挤包绝缘电力电缆及附件IEC 60502 额定电压1kV(Um=1.2kV)到30kV Um=36kV)的挤包绝缘电力电缆及附件GB 3597 电力电缆铜、铝导电线芯GB/T3048 电线电缆电性能试验方法GB/T3956 电缆的导体GB 6995 电线电缆识别标志方法DL/T 401 高压电缆选用导则GB 2952 电缆外护套GB 50217 电力工程电缆设计规范2 技术参数及要求2.1 设备名称 1kV交联电缆2.2 系统额定电压:1kV及以下2.3 电缆额定电压(U0/U):0.6/1kV2.4 额定频率:50Hz2.5 敷设条件敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式。
地下敷设时电缆局部可能完全浸于水中。
2.6 0.6/1kV挤包绝缘电力电缆结构及技术参数见表1。
2.7 结构材料2.7.1 导体2.7.1.1 导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边,无凸起或断裂的单线。
2.7.1.2 铜导体应符合GB 3953中的TY型圆铜线。
导线的节距比、绞向应符合GB 3957的规定。
2.7.2 绝缘2.7.2.1 绝缘采用交联聚乙烯。
2.7.2.2 绝缘应紧密挤包在导体上,绝缘表面应平整,色泽均匀。
交联聚乙烯绝缘电缆的交联工艺可采用硅烷交联、辐照交联等。
2.7.2.3 各截面绝缘标称厚度见GB/T12706,绝缘厚度平均值应不小于标称值,任一点最小测量厚度应不小于标称值的90%-0.1mm。
低压电力电缆技术规范目录1 规范性引用文件 (1)2 技术参数及要求 (1)3 使用环境条件表 (10)4 试验 (10)5 包装及运输 (13)低压电力电缆技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本适用于本文件。
GB 12706 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件IEC 60502 额定电压1kV(Um=1.2kV)到30kV Um=36kV)的挤包绝缘电力电缆及附件GB 3597 电力电缆铜、铝导电线芯GB/T3048 电线电缆电性能试验方法GB/T3956 电缆的导体GB 6995 电线电缆识别标志方法DL/T 401 高压电缆选用导则GB 2952 电缆外护套GB 50217 电力工程电缆设计规范2 技术参数及要求2.1 设备名称1kV交联电缆2.2 系统额定电压:1kV及以下2.3 电缆额定电压(U0/U):0.6/1kV2.4 额定频率:50Hz2.5 敷设条件敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式。
地下敷设时电缆局部可能完全浸于水中。
2.6 0.6/1kV挤包绝缘电力电缆结构及技术参数见表1。
2.7 结构材料2.7.1 导体2.7.1.1 导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边,无凸起或断裂的单线。
2.7.1.2 铜导体应符合GB 3953中的TY型圆铜线。
导线的节距比、绞向应符合GB 3957的规定。
2.7.2 绝缘2.7.2.1 绝缘采用交联聚乙烯。
2.7.2.2 绝缘应紧密挤包在导体上,绝缘表面应平整,色泽均匀。
交联聚乙烯绝缘电缆的交联工艺可采用硅烷交联、辐照交联等。
2.7.2.3 各截面绝缘标称厚度见GB/T12706,绝缘厚度平均值应不小于标称值,任一点最小测量厚度应不小于标称值的90%-0.1mm。

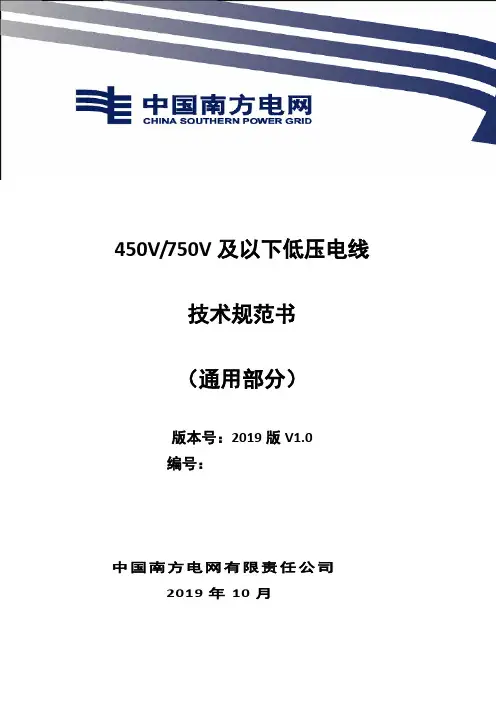

450V/750V及以下低压电线技术规范书(通用部分)版本号:2019版V1.0编号:中国南方电网有限责任公司2019年10月知识产权声明南方电网公司拥有本作品的知识产权,未经南方电网公司书面许可,任何单位和个人不得擅自使用(包括但不限于复制、发行、转载、通过信息网络传播等),否则,南方电网公司将依法追究法律责任。
Intellectual Property Rights StatementChina Southern Power Grid is the owner of the intellectual property rights of this work. Any person or organization shall not utilize (including but not limited to reproduce, distribute, transmit or disseminate through the internet) without the prior written permission of the owner and will be held legally responsible otherwise by China Southern Power Grid.本技术规范书对应的专用部分目录目录1 总则 (2)2 工作范围 (2)2.1工程概况 (2)2.2范围和界限 (2)2.3服务范围 (3)3 应遵循的主要标准 (3)4 使用条件 (4)4.1正常使用条件 (4)4.2 特殊使用条件 (5)5 技术要求 (5)5.1基本参数 (5)5.2设计和结构要求 (5)5.3阻燃要求 (6)5.4耐火要求 (6)6 试验 (6)6.1试验分类 (6)6.2例行试验 (7)6.3抽样试验 (7)6.4型式试验 (7)6.5现场验收试验 (8)7 产品对环境的影响 (8)8 企业VI标识 (8)9 技术文件要求 (8)9.1一般要求 (8)9.2投标方在投标阶段应提交的电线资料及说明 (9)9.3 其他文件资料 (9)9.4设计联络 (10)10 监造、包装、运输、安装及质量保证 (10)10.1监造 (10)10.2包装 (10)10.3运输 (11)10.4安装指导 (11)10.5质量保证 (11)11 LCC数据文件 (11)附录:450V/750V及以下低压电线技术规范书审核表单 (12)1 总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购交流额定电压为450V/750V及以下铜芯、铝芯低压电线,它提出了该设备本体的功能设计、结构、性能、安装和试验等方面的技术要求。
南方电网公司低压电线电缆技术规范概述南方电网公司低压电线电缆技术规范旨在规范南方电网公司在低压电线电缆方面的技术标准,保证其配电网的正常运行和安全稳定,同时还要保证符合国家、行业的相关规定和标准。
适用范围南方电网公司低压电线电缆技术规范适用于南方电网公司在低压电线电缆的设计、选型、安装、检测、维护等方面。
基本原则低压电线电缆的设计、选型、安装、检测、维护过程中应遵循以下基本原则:- 安全第一,合理经济; - 根据不同用途和场合,选用适用于各项技术指标要求的电线电缆; - 应用合理的工艺和技术,确保电线电缆的安装质量; - 保护好电线电缆,及时发现和处理问题,确保其运行和安全稳定。
设计要求低压电线电缆的设计应遵循以下要求:- 电线电缆的导体应具备良好的电性能、力学性能及耐热、耐腐蚀性能; - 电线电缆应能够满足电流负载及机械负荷和耐久性要求; - 安全环保,做好对环境的保护措施; - 应根据现场实际情况进行设计,考虑线路长度、断面、敷设方式等,严格按照设计要求安装。
选型要求低压电线电缆的选型应遵循以下要求: - 根据线路接线位置、导线截面、电流负载及所处环境温度要求等综合考虑,选用合适的电线电缆; - 电线电缆的选型应符合国家或行业规定的技术标准以及南方电网公司的相关技术要求; - 选用合适的电线电缆型号,并注意其规格、型号、构造等参数是否符合相应要求。
安装要求低压电线电缆的安装应遵循以下要求: - 安装质量必须符合国家或行业规定的技术标准以及南方电网公司的相关技术要求; - 安装时应严格按照设计要求进行;- 安装时应注意电线电缆的保护和防护,避免损坏; - 低压电线电缆敷设时应注意我国相关安全规定和规定的安全距离。
检测要求低压电线电缆的检测应遵循以下要求: - 应严格按照国家或行业规定的检测方法进行,确保电线电缆安全可靠; - 检测前应对电线电缆的保护措施做好检查和准备工作,并确保相关设备的准备充分; - 检测完成后,应及时对不符合要求的电缆进行维护或更换。
低压电力电缆技术规范书目录第1部分:通用技术规范 (1)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4总则 (2)5技术参数和性能要求 (3)6试验 (4)7技术服务、工厂检验和监造及验收 (5)8产品标志、包装、运输和保管 (5)第2部分:专用技术规范 (10)1标准技术参数 (10)2组件材料配置表 (10)3使用环境条件表 (17)第1部分:通用技术规范1范围本规范规定了1kV及以下电线电缆(含阻燃和无卤低烟)的使用条件、性能参数、技术要求、试验、包装、运输、贮存等方面内容。
本规范适用于交流额定电压U O/U为0.6/1kV及以下交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)、交联聚乙烯聚乙烯护套电力电缆(YJY)、软铜电缆(EFR)的招标。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范。
凡是不注日期的引用文件,其最新版本适用于本规范。
GB 311.1高压输变电设备的绝缘配合GB/T 2951电缆和光缆绝缘和护套材料通用试验方法GB/T 2952电缆外护层GB/T 3048电线电缆电性能试验方法GB/T 3956电缆的导体GB/T 6995电线电缆识别标志方法GB/T 11019电缆用铝带GB/T 11019电缆用铜带GB/T 12706.1额定电压1kV(U m=1.2kV)到35kV(U m=40.5kV)挤包绝缘电力电缆及其附件第1部分:额定电压1kV(U m=1.2kV)和3kV(U m=3.6kV)电缆GB/T 14315电力电缆导体用压接型铜、铝接线端子和连接管GB/T 19001 质量管理体系要求GB/T 19666阻燃和耐火电线电缆通则GB/T 17650 取自电缆或光缆的材料燃烧时释出气体的试验方法GB/T 17651 电缆或光缆在特定条件下燃烧的烟密度测定GB/T 18380 电缆和光缆在火焰条件下的燃烧试验JB/T 8137 电线电缆交货盘3术语和定义下列术语和定义适用于本文件。
智能化电缆技术要求1 技术要求1.1 低压电缆技术要求1.1.1 导体1.1.1.1 低压电缆的导体应符合GB/T 3956-2008中第7章节第一种实心导体、第二种绞合导体或第五种软铜导体要求。
1.1.1.2 架空绝缘电缆的导体应采用GB/T 3953-2009规定中的TY型圆铜线,多芯电缆铜导线可采用TR型软圆形铜线。
铝导线应采用GB/T 17048-2009规定中的LY9型H9状态硬圆铝线。
结构应符合GB/T 12527-2008第7.1.3章节要求。
1.1.1.3 导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边,无凸起或断裂。
1.1.2 内衬层与填充本小节内容对有护套单芯电缆、架空绝缘电缆不适用。
1.1.2.1 内衬层可以挤包或绕包;除五芯以上电缆外,圆形绝缘线芯电缆只有在绝缘线芯间的间隙被密实填充时,才可采用绕包内衬层。
1.1.2.2 用于内衬层和填充物的材料应适合电缆的运行温度并和电缆绝缘材料相容。
1.1.2.3 挤包内衬层厚度挤包内衬层的近似厚度应符合下表规定:表1 挤包内衬层厚度(mm)1.1.2.4 绕包内衬层厚度缆芯假设直径为≤40mm,绕包内衬层的近似厚度取0.4mm;如>40mm时,则取0.6mm。
1.1.3 绝缘1.1.3.1 聚氯乙稀电力电缆绝缘层应为挤包制成,交联聚乙烯电力电缆绝缘层应为添加交联剂后挤包交联而成。
1.1.3.2 绝缘标称厚度应符合GB/T 12706.1-2008、GB/T 12527-2008及表4、表5、表6的规定。
1.1.3.3 绝缘表面应光滑,色泽均匀;绝缘层的横断面上应无目力可见的气泡和沙眼等缺陷,禁止使用重新(二次)处理过的绝缘材料。
1.1.3.4 绝缘材料在正常使用温度范围内,应具有足够的机械强度和弹性。
1.1.4 铠装1.1.4.1 铠装类型可为:扁金属丝铠装、圆金属丝铠装、双金属带铠装。
31.1.4.2 扁金属丝铠装或圆金属丝铠装材料应为镀锌钢丝、铜丝或镀锡铜丝;金属带为涂漆钢带、镀锌钢带。
低压电线电缆技术规范1 范围1.1本规范规定了1kV及以下电线电缆(含阻燃和耐火型)的使用条件、性能参数、技术要求、试验、包装、运输、贮存等方面内容。
1.2本规范适用于交流额定电压U O/U为0.6/1kV及以下聚乙烯、聚氯乙烯、交联聚乙烯绝缘低压电线电缆。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范。
凡是不注日期的引用文件,其最新版本适用于本规范。
GB/T 2951.1-1997 电缆绝缘和护套材料通用试验方法第1 部分:通用试验方法GB/T 2952.1-2008 电缆外护层第1部分:总则GB/T 2952.2-2008 电缆外护层第2部分:金属套电缆外护层GB/T 2952.3-2008 电缆外护层第3部分:非金属套电缆通用外护层GB/T 3048.8-2007 电线电缆电性能试验方法第8 部分:交流电压试验GB/T 3956-2008 电缆的导体GB/T 5023.1-2008 额定电压450/750V 及以下聚氯乙烯绝缘电缆第1 部分:一般要求GB/T 5023.2-2008 额定电压450/750V 及以下聚氯乙烯绝缘电缆第2 部分:试验方法GB/T 5023.3-2008额定电压450/750V 及以下聚氯乙烯绝缘电缆第3 部分:固定布线用无护套电缆GB/T 5023.4-2008额定电压450/750V 及以下聚氯乙烯绝缘电缆第4 部分:固定布线用护套电缆GB/T 5023.5-2008额定电压450/750V 及以下聚氯乙烯绝缘电缆第5部分:软电缆(软线 ) GB/T 6995.3-2008 电线电缆识别标志方法第3 部分:电线电缆识别标志GB/T 12527-2008 额定电压1kV及以下架空绝缘电缆GB/T 12706.1-2008 额定电压m=1.2kV)〜35kV(U m=40.5kV)挤包绝缘电力电缆及附件第11kV(U部分:额定电压1kV(U m=1.2kV) 和3kV(U m=3.6kV) 电缆GB/T 18380.3-2008 电缆在火焰条件下的燃烧试验第3部分:成束电线或电缆的燃烧试验方法GB/T 19216.21 2003在火焰条件下电缆 或光缆的 线路完整性试验 第 21部分: 试验步骤和要求额定电压 0.6/1.0 kV 及以下电缆 GB/T 19666-2005 阻燃和耐火电线电 缆通则GB 50217-2007 电力工程电缆设计 规范GB 50054-1995 低压配电设计规范JB/T 8137-1999 电线电缆交货盘JB/T 8734.1-1998额定电压 450/750V 及以下聚氯乙烯绝缘电缆电线和软线 般规定第 1 部分:一JB/T 8734.2-1998额定电压 450/750V 及以下聚氯乙烯绝缘电缆电线和软线 定布线用电缆电线第 2 部分:固JB/T 8734.3-1998额定电压 450/750V 及以下聚氯乙烯绝缘电缆电线和软线 接用软电线第 3 部分:连GA 306.1-2007阻燃及耐火电缆 电缆塑料绝缘阻燃及耐 火电缆分 级和要求第 1 部分:阻燃GA 306.2-2007阻燃及耐火电缆 电缆塑料绝缘阻燃及耐 火电缆分 级和要求第 2 部分:耐火3 术语与定义3.1 额定电压电缆设计和运行的基准电压,用U O /U ( Un ) 表示,单位V 或 kVaU O — 任一相导体和“地”(金 属屏蔽、金属护层 或周围介质 )之间的电压有效 值。
低压电力电缆技术规范目录1 规范性引用文件 (1)2 技术参数及要求 (1)3 使用环境条件表 (8)4 试验 (8)5 包装及运输 (10)低压电力电缆技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本适用于本文件。
GB 12706 额定电压1kV(Um=1.2kV)到35kV( Um=40.5kV)挤包绝缘电力电缆及附件IEC 60502 额定电压1kV(Um=1.2kV)到30kV Um=36kV)的挤包绝缘电力电缆及附件GB 3597 电力电缆铜、铝导电线芯GB/T3048 电线电缆电性能试验方法GB/T3956 电缆的导体GB 6995 电线电缆识别标志方法DL/T 401 高压电缆选用导则GB 2952 电缆外护套GB 50217 电力工程电缆设计规范2 技术参数及要求2.1 设备名称 1kV交联电缆2.2 系统额定电压:1kV及以下2.3 电缆额定电压(U0/U):0.6/1kV2.4 额定频率:50Hz2.5 敷设条件敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式。
地下敷设时电缆局部可能完全浸于水中。
2.6 0.6/1kV挤包绝缘电力电缆结构及技术参数见表1。
2.7 结构材料2.7.1 导体2.7.1.1 导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边,无凸起或断裂的单线。
2.7.1.2 铜导体应符合GB 3953中的TY型圆铜线。
导线的节距比、绞向应符合GB 3957的规定。
2.7.2 绝缘2.7.2.1 绝缘采用交联聚乙烯。
2.7.2.2 绝缘应紧密挤包在导体上,绝缘表面应平整,色泽均匀。
交联聚乙烯绝缘电缆的交联工艺可采用硅烷交联、辐照交联等。
2.7.2.3 各截面绝缘标称厚度见GB/T12706,绝缘厚度平均值应不小于标称值,任一点最小测量厚度应不小于标称值的90%-0.1mm。
低压电力电缆技术规范目录低压电力电缆技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的;凡是注日期的引用文件,仅注日期的版本适用于本文件;凡是不注日期的引用文件,其最新版本适用于本文件;GB12706额定电压1kVUm=到35kVUm=挤包绝缘电力电缆及附件IEC60502额定电压1kVUm=到30kVUm=36kV的挤包绝缘电力电缆及附件GB3597电力电缆铜、铝导电线芯GB/T3048电线电缆电性能试验方法GB/T3956电缆的导体GB6995电线电缆识别标志方法DL/T401高压电缆选用导则GB2952电缆外护套GB50217电力工程电缆设计规范2技术参数及要求设备名称1kV交联电缆系统额定电压:1kV及以下电缆额定电压U0/U:1kV额定频率:50Hz敷设条件敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式;地下敷设时电缆局部可能完全浸于水中;挤包绝缘电力电缆结构及技术参数见表1;导体导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边,无凸起或断裂的单线;铜导体应符合GB3953中的TY型圆铜线;导线的节距比、绞向应符合GB3957的规定;绝缘绝缘采用交联聚乙烯;绝缘应紧密挤包在导体上,绝缘表面应平整,色泽均匀;交联聚乙烯绝缘电缆的交联工艺可采用硅烷交联、辐照交联等;各截面绝缘标称厚度见GB/T12706,绝缘厚度平均值应不小于标称值,任一点最小测量厚度应不小于标称值的90%-0.1mm;填充及内衬层缆芯采用非吸湿性材料填充,应紧密无空隙;缆芯中间也应填充,三芯成缆后外型应圆整;内衬层厚度平均值不小于标称值,任一点最小厚度应不小于标称值的85%;铠装钢带铠装应采用双层镀锌钢带,螺旋式绕包,绕包间隔不应超过钢带宽度的50%,绕包应圆整光滑;镀锌钢带或钢丝的尺寸应符合的规定;外护套外护套厚度平均值应不小于标称值,任一点最小厚度不小于标称值的85%;对于有防水要求的电缆,在缆芯和护套之间应采用可靠的防水结构,其防水性能应符合GB/标准要求;不圆度电缆不圆度应不大于10%;成品电缆标志成品电缆的外护套表面应连续凸印或印刷厂名、型号、电压、导体截面、制造年份和计米长度标志,不得连续500mm内无标志;电缆盘应用铁木结构电缆盘;电缆盘应能承受所有在运输、现场搬运中可能遭受的外力作用或在任何气象条件下在户外储存10年以上;电缆盘应承受在安装或处理电缆时可能遭受的外力作用并不会损伤电缆及盘本身;电缆盘筒体最小直径应不小于电缆最小弯曲半径;厂商应提供电缆结构尺寸、特性参数、结构图纸等技术资料和电缆结构各部分的原材料及其来源、性能指标等,并在供货合同中明确;耐火、阻燃电缆应满足下列要求:1耐火特性电缆通过电线电缆耐火特性试验方法等同IEC331A级火焰温度950~1000℃,持续供火时间为90minB级火焰温度750~800℃,持续供火时间为90min根据用户要求,可按GB12666.6 A、B任一级标准通过耐火试验;2阻燃性能电缆通过成束电线电缆燃烧试验方法等同IEC332—3A类试样应使可燃体积为7l/m,火焰持续燃烧时间为40minB类试样应使可燃体积为3.5l/m,火焰持续燃烧时间为40minC类试样应使可燃体积为1.5l/m,火焰持续燃烧时间为20min根据用户要求,可按GB12666.5 A、B、C任一类标准或美国IEEE383标准,日本JIS标准,通过电缆成束燃烧试验;3 使用环境条件表表2 使用环境条件表4试验根据最新版的IEC标准和国家标准GB进行试验;试验中,要遵循并执行下列附加要求和IEC的补充说明;型式试验按的要求进行电气型式试验和非电气型式试验;出厂试验每批电缆出厂前,制造厂必须对每盘电缆按GB12706以及下述要求进行出厂试验;导体电阻测量应对每一根电缆长度所有导体进行测量;成品电缆或从成品电缆上取下的试样,应在保持适当温度的试验室内至少存放12h后测量;若怀疑导体温度是否与室温一致,电缆应在试验室内存放24h后测量;也可选取另一种方法,即将导体试样浸在温度可以控制的液体槽内,至少浸入1h后测量电阻;电阻测量值应按GB/T3956规定的公式和系数校正到20℃下1km长度的数值;每一根导体20℃时的直流电阻应不超过GB/T3956规定的相应的最大值;局部放电试验应按GB/规定进行局部放电试验;交流耐压试验抽样试验导体检查和尺寸检查导体检查,绝缘和护套厚度测量以及电缆外径的测量应在每批同一型号和规格电缆中的一根制造长度的电缆上进行,但应限制不超过合同长度数量的10%;导体检查按GB/T3956规定的导体结构要求应采用目测,如有可能可采用测量方法进行检查;绝缘和外护套厚度的测量应按GB/的规定方法进行测量;为试验而选取的每根电缆长度可用一段电缆来代表,如果必要,这段电缆应在已去除可能受到损伤的部分以后,从电缆的一端截取;铠装金属丝和金属带的测量1铠装金属丝的测量使用具有两个平测头精度为±mm的千分尺来测量圆铠装金属丝的直径和扁铠装金属丝的厚度,圆金属丝测量应在同一截面上两个互成直角的位置上各测一次,取其平均值作为金属丝的直径;2铠装金属带的测量测量时应使用具有两个直径为5mm平测量头,精度为±mm的千分尺,宽为40mm及以下的金属带应在宽度中央测其厚度,对于更宽的带子应在距其每一边缘20mm处各测一次,取其平均值作为金属带厚度;外径测量应按GB/规定进行;局部放电试验应按GB/规定进行局部放电试验;三芯电缆的所有绝缘线芯都要进行试验,电压施加于每一根导体和金属屏蔽之间,在电压下局部放电量应不超过10pC;交流耐压试验在室温下,每一导体与金属屏蔽间应施加工频电压4h,试验电压为4U0;、EPR和HEPR绝缘热延伸试验按GB/规定进行;外护套工频耐压试验在电缆外护套上加工频15kV/1min可剥离绝缘屏蔽的可剥离试验试验应在老化前和老化后的样品上各进行三次,可在三个单独的电缆试样上进行试验,也可在同一个电缆试样上沿圆周方向彼此间隔约120o的三不同位置上进行试验;应从老化前和老化后的被试电缆上取下长度至少250mm的绝缘线芯以用作试验;在每一个试样的挤包绝缘屏蔽表面上从试样的一端到另一端向绝缘纵向切割成两道彼此相隔宽10±1mm相互平行的刀痕;沿平行于绝缘线芯方也就是剥切角近似于180o拉开长50mm、宽10mm的一条型带后,将绝缘线芯垂直地装在一拉力机上,用夹头夹在绝缘线芯的一端,另一端为10 mm条型带,夹在另一个夹头上;拉力分别加在绝缘和10mm条形带上,抖动至少约100mm长的距离,在剥切角近似于180o和速度为250±50mm/min条件下进行试验;试验应在250±5℃温度下进行;对未老化和老化后的试样应连续地记录其剥离力数值;从老化前后的试样绝缘上剥下挤包半导电屏蔽的剥离力应不小于4N和不大于45N,绝缘表面应无损伤,并无半导电屏蔽痕迹留在绝缘上;现场试验按DL/T596电力设备预防性试验规程及GB50150电气装置安装工程电气设备交接试验标准相关项目和标准;5包装及运输成品电缆的外护套表面应连续印有电缆型号、规格、厂名、制造年月和长度标志;不得采用凹印;标志应字迹清楚,容易辨认,耐擦;并符合规定;电缆交货应使用电缆盘,两端应有可靠的防水密封保护,电缆盘上应标明:盘号、电缆型号、规格、长度、毛重、厂名、正确旋转方向及制造年月和买方名称;每盘电缆长度根据需方要求提供,交货长度应为正公差;封盘方式依据运输条件而定;出厂试验报告应附在电缆盘上;。
( 安全管理 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改南方电网公司低压电线电缆技术规范(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process南方电网公司低压电线电缆技术规范(标准版)范围本规范规定了1kV及以下电线电缆(含阻燃和耐火型)的使用条件、性能参数、技术要求、试验、包装、运输、贮存等方面内容。
本规范适用于交流额定电压UO/U为0.6/1kV及以下聚乙烯、聚氯乙烯、交联聚乙烯绝缘低压电线电缆。
规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范。
凡是不注日期的引用文件,其最新版本适用于本规范。
GB/T2951.1-1997电缆绝缘和护套材料通用试验方法第1部分:通用试验方法GB/T2952.1-2008电缆外护层第1部分:总则GB/T2952.2-2008电缆外护层第2部分:金属套电缆外护层GB/T2952.3-2008电缆外护层第3部分:非金属套电缆通用外护层GB/T3048.8-2007电线电缆电性能试验方法第8部分:交流电压试验GB/T3956-2008电缆的导体GB/T5023.1-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分:一般要求GB/T5023.2-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分:试验方法GB/T5023.3-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分:固定布线用无护套电缆GB/T5023.4-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第4部分:固定布线用护套电缆GB/T5023.5-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分:软电缆(软线)GB/T6995.3-2008电线电缆识别标志方法第3部分:电线电缆识别标志GB/T12527-2008额定电压1kV及以下架空绝缘电缆GB/T12706.1-2008额定电压1kV(Um=1.2kV)~35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分:额定电压1kV(Um =1.2kV)和3kV(Um=3.6kV)电缆GB/T18380.3-2008电缆在火焰条件下的燃烧试验第3部分:成束电线或电缆的燃烧试验方法GB/T19216.212003在火焰条件下电缆或光缆的线路完整性试验第21部分:试验步骤和要求额定电压0.6/1.0kV及以下电缆GB/T19666-2005阻燃和耐火电线电缆通则GB50217-2007电力工程电缆设计规范GB50054-1995低压配电设计规范JB/T8137-1999电线电缆交货盘JB/T8734.1-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第1部分:一般规定JB/T8734.2-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分:固定布线用电缆电线JB/T8734.3-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分:连接用软电线GA306.1-2007阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第1部分:阻燃电缆GA306.2-2007阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第2部分:耐火电缆术语与定义额定电压电缆设计和运行的基准电压,用UO/U(Um)表示,单位V或kV。
UO-任一相导体和“地”(金属屏蔽、金属护层或周围介质)之间的电压有效值。
U-多芯电缆或单芯电缆系统任何两相导体之间的电压有效值。
Um-设备可承受的“最高系统电压”的最大值。
当用于交流系统时,电缆的额定电压应至少等于使用电缆系统的标称电压。
该条件均适用于UO和U值。
当用于直流系统时,该系统的标称电压应不大于电缆额定电压的1.5倍。
阻燃电缆具备规定阻燃能力的电缆。
阻燃能力是指在规定试验条件下,试样被燃烧,在撤去火源后,火焰在试样上的蔓延仅在限定范围内并且自行熄灭的特性,即具有阻止或延缓火焰发生或蔓延的能力。
耐火电缆具备规定耐火能力的电缆。
耐火能力是指在规定的火源和时间下燃烧时能持续地在指定状态下运行的能力,即保持线路完整性的能力。
无卤不含卤素,燃烧产物的腐蚀性低。
低烟燃烧时产生的烟尘较少,即透光率(能见度)较高。
使用条件环境条件要求本技术规范所规定设备,应能在下列环境条件使用:周围空气温度最高气温:+40℃最热月平均气温:+35℃年平均气温:+25℃最低气温:-25℃最大日温差:30K日照强度:0.1W/cm2(风速0.5m/s)海拔高度:≤1000m最大风速:35m/s环境相对湿度(在25℃时)日平均值:95%月平均值:90%地震烈度:Ⅷ度污秽等级:Ⅳ级覆冰厚度:10mm系统条件要求本技术规范所规定的设备,应适用于下列电力系统:系统额定频率:50Hz系统标称电压:0.22/0.38kV技术要求符号和代号低压电线电缆系列、材料、结构特征代号见表1。
低压电线电缆的系列、材料、结构特征代号名称代号架空绝缘电缆系列固定布线用电缆(电线)安装用电线连接用软电缆(软线)阻燃电缆系列耐火电缆系列JKBARZCNH按材料特征分类导体铜导体软铜导体铝导体铝合金导体省略TRLLH绝缘交联聚乙烯绝缘聚氯乙烯绝缘聚乙烯绝缘YJVY护套①(内护层)聚氯乙烯护套聚乙烯或聚烯烃护套VY铠装双钢带铠装细圆钢丝铠装粗圆钢丝铠装(双)非磁性金属带②铠装非磁性金属丝③铠装23467外护套聚氯乙烯外外护套聚乙烯或聚烯烃外护套弹性体外护套234按结构特征分圆型扁型编制屏蔽型软结构省略BPR备注:①包括挤包的内衬层和隔离套等。
②非磁性金属带包括非磁性不锈钢带、铝或铝合金带等。
③非磁性金属丝包括非磁性不锈钢丝、铜丝或镀锡铜丝、铜合金丝或镀铜合金丝、铝或铝合金丝等。
电线电缆的表示方法示例低压电缆铜芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆,额定电压为0.6/1kV,3+1芯,标称截面积240mm2,中性线截面积120mm2表示为:YJV22-0.6/1kV3×240+1×120铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆,额定电压为0.6/1kV,3芯,标称截面积70mm2表示为:YJV-0.6/1kV3×70低压架空绝缘电缆铜芯聚氯乙烯绝缘架空电缆,额定电压为0.6/1kV,单芯,标称截面积70mm2表示为:JKV-0.6/1kV1×70GB12527-2008铝芯交联聚乙烯绝缘架空电缆,额定电压为0.6/1kV,单芯,标称截面积120mm2表示为:JKLYJ-0.6/1kV1×120GB12527-2008低压电线铜芯聚氯乙烯绝缘聚氯乙烯护套电缆电线,固定布线用,额定电压为450/750V,单芯,标称截面积25mm2表示为:BVV-450/750V1×25阻燃、耐火型低压电缆铜芯交联聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆,阻燃级别为ⅡB级,额定电压为0.6/1kV,3+1芯,标称截面积120mm2 ,中性线截面积70mm2表示为:ZC-ⅡB-YJV22-0.6/1kV3(1×120)+1×70铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电缆,耐火级别Ⅳ级,额定电压为450/750V,单芯,标称截面积120mm2表示为:NH-Ⅳ-BVV-450/750V1×120低压电线电缆主要种类、型号及名称低压电线、低压电缆主要种类、型号及名称如表2。
型号和名称型号名称主要用途铜芯铝芯YJVYJYYJLVYJLY交联聚乙烯绝缘聚氯乙烯护套电力电缆交联聚乙烯绝缘聚乙烯护套电力电缆敷设在室内、隧道内及管道中,不能承受机械外力作用YJV22YJLV22交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆敷设在地下,能承受机械外力作用,但不能承受大的拉力YJV32YJLV32交联聚乙烯绝缘聚氯乙烯护套钢丝铠装电力电缆敷设在地下,能承受机械外力作用,并能承受相当的拉力JKV-1JKY-1JKYJ-1JKLV-1JKLY-1JKLYJ-1额定电压1kV聚氯乙烯绝缘架空电缆额定电压1kV聚乙烯绝缘架空电缆额定电压1kV交联聚乙烯绝缘架空电缆架空固定敷设、引户线BVBVVBVRBLVBLVVBLVR聚氯乙烯绝缘电线聚氯乙烯绝缘聚氯乙烯护套电缆(电线)聚氯乙烯绝缘软电缆固定布线固定布线固定布线时要求柔软的场合注:以上列举的为常用的型号,本表中未列出的型号可按相关国家标准的规定组成;阻燃、耐火电缆型在型号前相应增加ZC、NH 等代号即可。
在系统标称电压为0.22/0.38kV时,交联聚乙烯电缆额定电压UO/U为0.6/1kV,聚氯乙烯电线额定电压UO/U为450/750V。
电线电缆导体的长期允许工作温度:聚氯乙烯绝缘为70℃、交联聚乙烯绝缘为90℃。
短路时(不小于5s)电缆导体的最高温度不超过:聚氯乙烯为160℃、交联聚乙烯为250℃。
弯曲半径应满足以下要求,D为电缆外径。
电缆安装时的最小弯曲半径:单芯电缆≥12D,多芯电缆≥10D。
靠近连接盒和终端的电缆最小弯曲半径:单芯电缆≥15D,多芯电缆≥12D。
架空绝缘电缆:D<25mm时,弯曲半径≥4D;D≥25mm,时弯曲半径≥6D。
敷设条件电线电缆敷设时,可根据实际环境条件采用直埋、槽盒、排管、电缆沟、隧道、桥架、竖井、架空等方式,地下敷设时电缆需满足完全浸于水中的运行要求。
技术要求低压电缆技术要求导体低压电缆的导体应符合GB/T3956-2008中第7章节第一种实心导体、第二种绞合导体或第五种软铜导体要求。
架空绝缘电缆的导体应采用GB/T3953-2009规定中的TY型圆铜线,多芯电缆铜导线可采用TR型软圆形铜线。
铝导线应采用GB/T17048-2009规定中的LY9型H9状态硬圆铝线。
结构应符合GB/T12527-2008第7.1.3章节要求。
导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边,无凸起或断裂。
内衬层与填充本小节内容对有护套单芯电缆、架空绝缘电缆不适用。
内衬层可以挤包或绕包;除五芯以上电缆外,圆形绝缘线芯电缆只有在绝缘线芯间的间隙被密实填充时,才可采用绕包内衬层。
用于内衬层和填充物的材料应适合电缆的运行温度并和电缆绝缘材料相容。
挤包内衬层厚度挤包内衬层的近似厚度应符合下表规定:挤包内衬层厚度(mm)缆芯假设直径d/mm挤包内衬层厚度近似值/mmd≤251.025<d≤351.235<d≤451.445<d≤601.660<d≤801.8d>802.0绕包内衬层厚度缆芯假设直径为≤40mm,绕包内衬层的近似厚度取0.4mm;如>40mm时,则取0.6mm。
