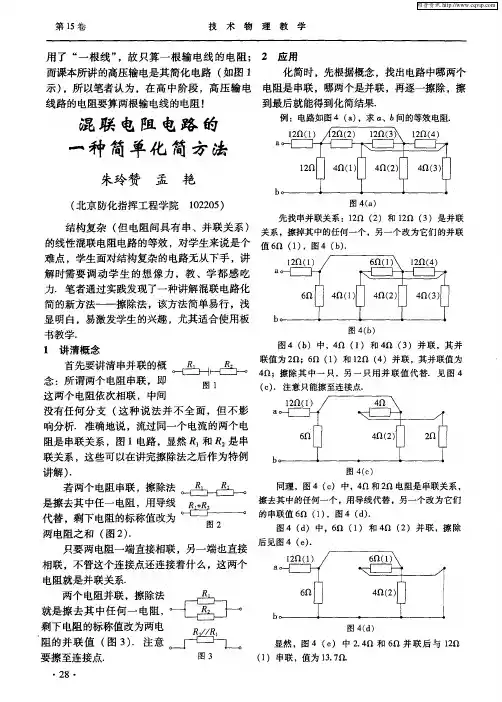

一种简单的电路化简方法

电路图简化方法与步骤一、元件的等效处理法1、电压表（内阻无穷大，通过它的电流为零）－－相当开路处理：将电压表拆除2、电流表（内阻几乎为零）－－相当导线处理：将电流表去掉，并将连接电流表的两个接线头连接起来（即用一小段导线代替电流表）。

3、滑动变阻器：常通过移动变阻器上的滑片来改变自身接入电路中的电阻值，从而改变电路中的电流和电压，从而影响我们对电路作出明确的判断。

分断法处理：在滑片处“断开”，把滑动变阻器分成串联的两个部分，一部分是接入电路起作用的电阻，一部分是被短路的电阻。

4、闭合的开关：等同导线断开的开关：是开路，将开关拆除注意：开关（一个或多个）的断开与闭合，会引起电路的变化5、用电器：被短路或断路的用电器直接拆除二、电流流向分析法（二与三经常结合一起用）从电源一极出法，依次画出电流的分合情况。

注意：有分的情况，要画完一路再开始第二路，不要遗漏。

一般先画干路，再画支路。

三、标号法简化电路图。

先看口诀，就两部分，很简单：标号和画图1、标号：电路每个节点（电势点）编号，标号遵循以下原则(1) 从正极开始标1(2) 纯导线连通的节点等同一个节点，标同样的数字（若同一节点出现不同标号，取大标号）(3) 沿着导线过一个用电器（注：不包括电表），数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图中各用电器或电表两端的节点标号，将该用电器或电表画在相应的两节点号之间。

（在简化图中放入电流表时要注意其是跟哪个用电器串联）(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器或电压表两端标号相等时，相当于一根导线接在用电器两端，因此用电器或电压表短路没有电流四、弄清结构后，再分析各电表测量的是什么元件的电流或电压，并将电表添在电路图上。

1、“断开法”确定电流表测量对象：将电流表断开拆除，看哪部分用电器不工作，则电流表就是测量这部分用电器的电流。

化简电路的方法范文化简电路是将复杂的电路简化为更简单的形式，以便更好地理解和分析电路的功能和性能。

在实际应用中，化简电路通常有以下几种方法：1.基本电路法：基本电路法是一种将电路中的元器件（如电阻、电容、电感等）逐个简化的方法。

它通常用于线性电路，其中所有元器件都可以用 Ohm 定律来描述。

基本电路法的基本思想是将电路中的每个元器件简化为其等效电阻，然后使用串并联电路的方法进行简化。

2.等效电路法：等效电路法是将整个电路简化为一个或多个等效元器件的方法。

它适用于复杂的非线性电路，其中电路中的元器件无法用简单的线性模型描述。

等效电路法的基本思想是找到可以代替电路中的复杂元器件的简单等效元器件，从而简化整个电路。

3.网络分析法：网络分析法是一种将电路简化为等效电路的方法，它通过建立电路的节点方程和支路方程来分析电路的功能和性能。

网络分析法基于Kirchhoff 定律，它将电路转化为矩阵方程，然后通过求解矩阵方程来得到电路的解。

网络分析法可以用于分析线性和非线性电路，并对电路的电压、电流、功率等进行精确计算。

4.戴维南定理：戴维南定理是一种将复杂电路简化为等效电路的方法，它可以将一个电路分解为两个部分：一个是待简化的电路，另一个是要求电路的外部连接。

戴维南定理的基本思想是利用外部连接的电路来求解原电路中的其中一个节点或支路的电压和电流，然后使用这些值来推导原电路的等效电路。

戴维南定理可以用于简化电压源、电流源、电阻、电容和电感等元器件。

5.数字化简：数字化简是一种将数字电路简化的方法，它基于布尔代数和逻辑运算，将复杂的逻辑功能简化为更简单的形式。

数字化简通常包括使用门电路的代数表示、应用布尔代数的基本定律、使用卡诺图和奎因-麦凯利方法等。

数字化简可以用于简化逻辑电路、组合电路和时序电路等。

这些方法可以单独应用，也可以结合使用。

在实际应用中，根据电路的复杂性和特点，选择合适的方法进行化简，以便更好地理解和分析电路的性能和功能。

电路简化的技巧电路简化是电子工程师经常需要进行的一项技术。

通过电路简化，可以将复杂的电路图简化为更简单的电路图，使得电路的分析和设计更加容易和高效。

在实际应用中，电路简化可以帮助电子工程师更好地理解和掌握电路的特性，提高电路的性能和可靠性。

下面我将介绍一些常用的电路简化技巧。

1. 串联电阻简化：当多个电阻串联时，可以将它们直接相加作为一个等效电阻。

这是因为在串联电路中，电流是保持不变的，所以多个串联电阻所受的电流相同。

根据欧姆定律，电阻和电流成正比，因此可以将多个串联电阻简化为一个等效电阻。

2. 并联电阻简化：当多个电阻并联时，可以将它们直接相加并求倒数作为一个等效电阻。

这是因为在并联电路中，电压是保持不变的，所以多个并联电阻所受的电压相同。

根据欧姆定律，电阻和电压成反比，因此可以将多个并联电阻简化为一个等效电阻。

3. 电阻网络简化：当电路中出现复杂的电阻网络时，可以使用戴维南定理或者诺顿定理将电阻网络简化为一个等效电阻。

这两个定理可以将一个电阻网络变为一个等效电流源与一个等效电阻并联的电路，从而简化电路的分析和计算。

4. 电容简化：当电容器并联时，其等效电容可以直接相加。

当电容器串联时，可以求其倒数并求倒数来得到等效电容。

对于大容值电容器和小容值电容器并联，可以将其简化为一个等效的大容值电容器。

这是因为大容值电容器的充放电过程相比于小容值电容器更加缓慢，可以忽略其对电路的影响。

5. 电感简化：当电感器串联时，可以将它们直接相加作为一个等效电感。

当电感器并联时，可以求其倒数并求倒数来得到等效电感。

对于大电感和小电感并联，可以将其简化为一个等效的小电感。

这是因为大电感的自感作用在高频环境下可以忽略不计。

6. 求节点电压简化：在复杂的电路图中，可以通过使用节点电压法简化电路。

节点电压法使用欧姆定律和基尔霍夫电流定律来计算电路中各个节点的电压。

通过将电路简化为一些简单的节点电压和电阻网络，可以更容易地分析电路的特性。

电路的化简说明：在初中阶段，电学是比较重要的一节，许多学生觉得电学内容比较难懂，其原因之一是因为不会化简电路,通过学习本节的内容之后,你会发觉初中电学的内容其实是非常简单的！ 【知识点回顾】1. 串联:使同一电流通过所有相连接器件的联结方式。

2. 并联：使同一电压施加于所有相连接器件的联结方式。

3. 短路:电流不通过电器直接接通叫做短路。

4. 断路:当电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好时，即整个电路在某处断开。

处在这种状态的电路叫做断路。

【根据已知实物连接电路】例1：根据图1实物图，在右面的框内画出对应的电路图．第一步：在草稿上按原件的位置把实物改为电器原件符号！ 第二步：把曲的线改为直线。

第三步：化简！！以下的题目,根据图中实物图，再画出对应的电路图．按一二步做,不用化简！(1） (2）(3)(4)图1V__ _A（5）（6）（7）（8）（9）（10）【化简电路】从上述化简的结果可以得知，某些复杂的电路图是由于实物连接所得，通过化简将有利于我们计算.例2:化简以下电路图:通过化简。

.。

.。

例3:化简以下电路图：（11)通常的学生会认为上述中有其中一个灯泡被短路了，事实上三者都是并联的！！电路化简的方法：一，电路化简的原则：1)电流表在电路中相当于短路,电压表相当于断路！!2)电流优先流过没有电阻的地方！3) 只要有电流流经用电器就不是短路，哪怕两者的电阻相距很大！ 二，电路化简的步骤: 以下图为例:(12) 第一步：去电表！第二步：先别着急判断短路,从电源正极出发，经R1为一回路，再从电源正极出发经R2为一回路，再从正极出发,经R3又一回路!。

.。

第三步：判断电表测那里的电流电压！ 【课堂检测】1．把前面实物连接所得的电路进行化简2．对以下的电路图进行化简并判断对应电表测哪里的电流电压！（13） (14）（15） (16）L 1L 2A 1A 2(17)(18）(20)（19）(word完整版)电路化简（21）(22)（23)(24）(26)(25）（28）（27）。

高中物理电路的简化的方法？[ 标签：高中物理,电路]解决时间:2009-09-26 00:33满意答案好评率：66%1、节点法就是标出所有的连接点（电路元件左右两端），用导线直接连在一起的算一个连接点，用同一个字符来标示，然后画出串、并联关系非常明确的等效电路图，再进行简化。

2、局部化简法从局部入手，找出其中的串联、并联部分。

例，某段电路有R1、R2两个电阻串联，又与R3并联。

则把R1、R2这两个电阻去掉，换成一个电阻，记为R12，连入原图中。

然后把R12和R3都去掉，换成一个电阻，记为R(12)/3连入原图中。

你会发现这样下去，电路图越来越简单，并且看你自己标记的电阻符号，你就知道其关系了。

如果1、2两电阻串联，3、4两电阻串联，然后再并上。

记为R(12)/(34)如2、3并联，前串1、后串4，记为R1(2/3)4求高中物理电路图简化方法2009-1-23 13:52浏览次数：1426次2009-1-23 13:55最佳答案:1、元件的等效处理，理想电压表－－开路、理想电流表－－短路；2、电流流向分析法：从电源一极出法，依次画出电流的分合情况。

注意：○1有分的情况，要画完一路再开始第二路，不要遗漏。

○2一般先画干路，再画支路。

3、等势点分析法：先分析电路中各点电势的高低关系，再依各点电势高低关系依次排列，等电势的点画在一起，再将各元件依次接入相应各点，就能看出电路结构了。

4、弄清结构后，再分析各电表测量的是什么元件的电流或电压。

说明：2、3两点往往是结合起来用的。

这是我复制来的，多做些题目仔细体会一下高中物理串联、并联电路的简化来源:4221学习网整理| 作者:未知| 本文已影响683 人在我们平常所遇到的串联、并联电路问题中，最头痛的莫过于碰到一个复杂的电路而不知如何下手。

其实，对于物理中的复杂电路计算，可采取简化电路的方法，化为几个简单的问题进行解决。

简化电路的原则是根据题目提出的要求，取消被短路与开路的器件，保留通路的器件，从而简化出其等效电路。

简单的电路化简方法之节点法电路化简的步骤如下：1．首先寻找节点。

何谓节点，电路中三条或三条以上支路的汇交点，称为节点．借助节点排列的规范化来作出等效电路的方法，称为节点法，如图，我们可以找到6个节点。

2。

节点编号。

编号是要注意，电源的正极（或负极）编1号，负极（或正极）编最后一个号。

如果发现两个节点间有导线或者电流表连接，那么这两个节点编为同一号。

如果是电流表在同一号节点间的，需要记住表两端接的电阻号。

3．重新连线。

重新连线应在草稿纸上完成，首先在纸上同一线上画上4个点并编上号，点间距离最好大一点，，然后依次从电路中找到节点之间的电阻或者电表画在四个点间。

为了避免漏画，可以画一个从图上标出一个，直到原电路图上的仪器全都画到了图上为止。

如图。

A 1A 3VA 2R 1R 2R 34． 转化为规范化电路图。

相信做完上一步后，您已经可以看出电路的组成了，如果发现点与点之间有断开的情况，只要将点适当的移位就可。

关于这道题的规范化电路图，在此就省略吧。

练习1．画出等效电路图2．画出等效电路图3．当闭合开关S 0、S 1，断开开关S 2时 当闭合开关S 2，断开开关S 0、S 1时V 2V 1AR 1R 2P S图12SVAL 1 L 2 S 0S 1S 2R 3R 4图394．当S 1、、S 2 均闭合且滑片P 滑到a 端时 当S 1、S 2 均断开且滑片P 在a 端时5．当闭合开关S 1，断开开关S 2和S 3， 当闭合开关S 1、S 2，断开S 3时 当闭合开关S 3，断开S 1 、S 2时6．当S 1、S 2闭合，滑动变阻器的滑片P 在a 端时 当S 1、S 2都断开，滑片P 在b 端时7．只闭合开关3S ，滑动变阻器的滑片P 在最左端时 只断开开关1S ，滑片P 移至最右端时 只闭合开关1S ，滑片P 在最右端时图23a VA 1A 2S 1S 2R 2R 1Lb1．将滑动变阻器的滑片P置于中点M，且只闭合开关S1时将滑动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时将滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时2．当滑动变阻器的滑片P在B端，只闭合S2时滑片P在B端，开关都断开时当滑片在A端，只闭合S1时图25。

数电公式法化简
在数字电路中，使用布尔代数的基本法则可以对逻辑表达式进行化简。

下面介绍几个常见的数电公式化简的方法：
1.代数法：利用布尔代数的基本规则（如分配律、结合律、德摩根定律等）对逻辑表达式中的项进行展开和合并，以简化逻辑电路。

2.卡诺图法：卡诺图是一种将逻辑表达式可视化的方法。

通过将逻辑函数的真值表转化为卡诺图，可以直观地找出逻辑表达式中的最简形式。

3.真值表法：列出逻辑函数的真值表，并找出其中的规律，通过观察真值表中的1的分布情况，判断哪些项可以合并，从而得到最简形式。

4.极小项与极大项法：将逻辑函数表示为与或表达式后，利用极小项（逻辑函数为1的最小项）和极大项（逻辑函数为0的最大项）来化简逻辑函数。

将重复出现的项进行合并和消去。

需要注意的是，在化简过程中，应注意遵循布尔代数的基本规则，并要合理利用化简后的逻辑表达式的特点，例如选择合适的公式展开
顺序、尽量合并重复的项等。

除了以上方法外，还可以使用电路分解、电路索引和逻辑运算性
质等技巧来帮助化简逻辑表达式。

需要根据具体题目的要求和逻辑表
达式的复杂程度选择适合的方法进行化简。

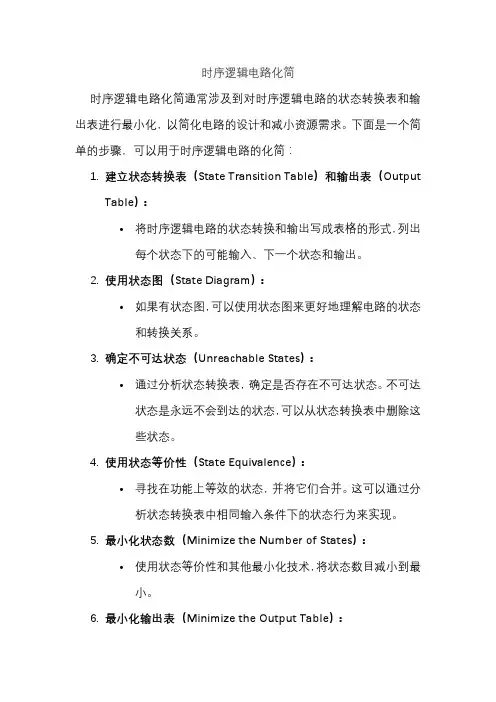

时序逻辑电路化简
时序逻辑电路化简通常涉及到对时序逻辑电路的状态转换表和输出表进行最小化，以简化电路的设计和减小资源需求。

下面是一个简单的步骤，可以用于时序逻辑电路的化简：
1.建立状态转换表（State Transition Table）和输出表（Output
Table）：
•将时序逻辑电路的状态转换和输出写成表格的形式，列出每个状态下的可能输入、下一个状态和输出。

2.使用状态图（State Diagram）：
•如果有状态图，可以使用状态图来更好地理解电路的状态和转换关系。

3.确定不可达状态（Unreachable States）：
•通过分析状态转换表，确定是否存在不可达状态。

不可达状态是永远不会到达的状态，可以从状态转换表中删除这
些状态。

4.使用状态等价性（State Equivalence）：
•寻找在功能上等效的状态，并将它们合并。

这可以通过分析状态转换表中相同输入条件下的状态行为来实现。

5.最小化状态数（Minimize the Number of States）：
•使用状态等价性和其他最小化技术，将状态数目减小到最小。

6.最小化输出表（Minimize the Output Table）：
•如果可能，对输出表也进行最小化，以减小逻辑电路的复杂度。

7.检查电路的性能和正确性：
•在进行化简之后，必须仔细检查电路的性能和正确性，确保它仍然满足设计要求。

请注意，这些步骤可能会根据具体的时序逻辑电路和设计工具的使用而有所不同。

在实际设计中，通常会使用专业的数字电路设计工具来自动完成一些化简步骤。

高中物理电路的简化的方法？[标签：高中物理,电路]解决时间:2009-09-26 00:33满意答案好评率：66%1、节点法就是标出所有的连接点（电路元件左右两端），用导线直接连在一起的算一个连接点，用同一个字符来标示，然后画出串、并联关系非常明确的等效电路图，再进行简化。

2、局部化简法从局部入手，找出其中的串联、并联部分。

例，某段电路有R1、R2两个电阻串联，又与R3并联。

则把R1、R2这两个电阻去掉，换成一个电阻，记为R12，连入原图中。

然后把R12和R3都去掉，换成一个电阻，记为R(12)/3连入原图中。

你会发现这样下去，电路图越来越简单，并且看你自己标记的电阻符号，你就知道其关系了。

如果1、2两电阻串联，3、4两电阻串联，然后再并上。

记为R(12)/(34)如2、3并联，前串1、后串4，记为R1(2/3)4求高中物理电路图简化方法2009-1-23 13:52浏览次数：1426次2009-1-23 13:55最佳答案:1、元件的等效处理，理想电压表－－开路、理想电流表－－短路；2、电流流向分析法：从电源一极出法，依次画出电流的分合情况。

注意：○1有分的情况，要画完一路再开始第二路，不要遗漏。

○2一般先画干路，再画支路。

3、等势点分析法：先分析电路中各点电势的高低关系，再依各点电势高低关系依次排列，等电势的点画在一起，再将各元件依次接入相应各点，就能看出电路结构了。

4、弄清结构后，再分析各电表测量的是什么元件的电流或电压。

说明：2、3两点往往是结合起来用的。

这是我复制来的，多做些题目仔细体会一下高中物理串联、并联电路的简化来源:4221学习网整理| 作者:未知| 本文已影响683 人在我们平常所遇到的串联、并联电路问题中，最头痛的莫过于碰到一个复杂的电路而不知如何下手。

其实，对于物理中的复杂电路计算，可采取简化电路的方法，化为几个简单的问题进行解决。

简化电路的原则是根据题目提出的要求，取消被短路与开路的器件，保留通路的器件，从而简化出其等效电路。

电学之电路图的简化正确识别电路图，是初中学生的最基本的能力要求，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，并且也是高中学习及以后从事涉及电学知识工作中还会经常遇到的问题，因此，必须高度重视。

一、串、并联电路的概念及特点“两个小灯泡首尾相连，然后接到电路中，我们说这两个灯泡串联”和“两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是并联”我们从上述关于串联和并联的定义中不难看出串、并联电路的特点，串联电路只有一条通路，各用电器通则都通，断则都断，互相影响，无论开关接在何处均控制整个电路，而并联电路有两条或多条支路，各用电器独立工作，干路的开关控制整个电路，支路的开关只控制其所在的那一路。

二、串、并联电路的判断方法1．用电器连接法分析电路中用电器的连接法，逐个顺次连接的是串联，并列接在电路两点间的是并联。

2．电流法在串联电路中电流没有分支，在并联电路中干路的电流在分支处分成了几部分。

3．共同接点数法在串联中，某一用电器与另一用电器只有一个共同的连接点，而在并联中，某一用电器与另一用电器有两个共同的连接点。

4．在分析电路连接情况时，从电源正极开始，顺着电流的方向，一直到电源的负极。

5．由于在初中阶段多个用电器的连接不涉及混联，因而对于初中生来说，电路连接的最终结果只能是电路两种基本连接方式──串联和并联之一。

6．由于电路图画法的多样性，也造成学生不习惯而难以辨认，此时只须将原电路图整理改画成常见的标准形式，透过现象看本质。

如图1的标准形式是图2，图3的标准形式是图4，图5的标准形式是图6，另外图7、图8都可把它画成标准形式的。

三、几个常见电路元件的特殊处理我们在分析电路连接情况时，往往是针对用电器而言的，其它元件如开关、电压表、电流表等这些“拦路虎”，对我们分析比较复杂的电路来说负面影响很大，如果既可将有些元件从电路图中拆掉，又能保证那些元件拆掉后不影响用电器的原连接情况的的话，原电路图就可以得到简化，以便揭开“庐山真面目”。

大学简化电路的方法大学简化电路的方法有很多，以下是一些常用的方法和技巧。

1. 序列法（串联法）：将多个电阻、电容或电感等组件连接在一起，并按照其在电路中的位置进行简化。

可以通过求和得到整个电路中的等效电阻、电容或电感。

2. 并联法：当电路中存在多个并联的电阻、电容或电感时，可以将它们简化为一个等效的电阻、电容或电感。

并联法的关键是利用公式来计算并联电阻、并联电容或并联电感的值。

3. 单电源简化法：在电路分析中，有时可以将多个电源简化为一个等效的电源。

这样可以减少计算的复杂性，并使电路更容易分析。

4. 理想电源简化法：当电源电压非常大（理论上无穷大）或电源电流非常小（理论上为零）时，可以将其简化为一个理想的电源。

使用理想电源简化法可以大大简化电路分析的过程。

5. 叠加法：叠加法是一种将不同源简化的方法。

通过分别考虑每个源的作用，可以将电路简化为只有一个源起作用的情况。

然后，将每个源的贡献叠加起来，得到最终的结果。

6. 共模与差模简化：在差动放大器等电路中，可以将输入信号看作是共模信号和差模信号的叠加。

通过差模与共模的简化，可以更容易地分析电路。

7. Thevenin等效电路简化法：Thevenin定理指出，任何线性电路可以用一个电压源和一个串联电阻来等效。

在分析复杂电路时，可以使用Thevenin等效电路简化电路，从而简化计算过程。

8. Norton等效电路简化法：类似于Thevenin定理，Norton定理指出，任何线性电路可以用一个电流源和一个并联电阻来等效。

使用Norton等效电路简化电路可以使分析更加简单。

9. KCL（Kirchhoff电流定律）和KVL（Kirchhoff电压定律）：KCL和KVL是电路分析的基本原理。

根据KCL和KVL可以建立电路中各节点和回路的方程，从而进行电路简化和计算。

10. 网络简化法：对于大规模复杂电路，可以使用网络简化法来简化电路。

网络简化法包括电路重要性排序、删边法、裂网法等。

电路简化方法电路简化是指通过一定的方法和技巧，将复杂的电路简化为简单的等效电路，以便更好地理解和分析电路的行为。

电路简化方法在电子工程领域中具有重要的意义，它可以帮助工程师快速解决电路设计和故障排除中遇到的问题。

本文将介绍几种常用的电路简化方法。

一、串并电阻简化法串并电阻简化法是用于简化电路中的串联和并联电阻的方法。

对于串联电阻，可以将它们的电阻值相加得到等效电阻；对于并联电阻，可以将它们的导纳值相加得到等效导纳，然后再求得等效电阻。

这样可以将复杂的电路简化为一个等效电阻，从而简化了电路的分析和计算。

二、戴维南定理戴维南定理是一种常用的电路简化方法，它利用了线性电路的叠加性质。

根据戴维南定理，任意一个电路可以看作是由一组电压源和电流源以及它们的内阻构成的。

通过将电路中的各个电源和内阻分别短路或开路，可以得到一系列简化电路。

然后利用线性电路的叠加性质，将这些简化电路的电流和电压分别相加，得到原始电路的电流和电压。

这样可以将复杂的电路简化为一系列简单的电路，从而方便了电路的分析和计算。

三、戴维南等效电阻戴维南等效电阻是一种常用的电路简化方法，它利用了电路中的等效电阻来简化电路。

对于线性电阻网络，可以通过计算出它的戴维南等效电阻来简化电路。

戴维南等效电阻是指将电路中的所有电源置零，并断开所有电流源和电压源，然后在两个端口之间施加一个测试电流，计算出两个端口之间的电压，最后将测试电流和两个端口之间的电压相除，得到戴维南等效电阻。

这样可以将复杂的电路简化为一个等效电阻，从而方便了电路的分析和计算。

四、Norton等效电流Norton等效电流是一种常用的电路简化方法，它利用了电路中的等效电流来简化电路。

对于线性电流网络，可以通过计算出它的Norton等效电流来简化电路。

Norton等效电流是指将电路中的所有电源置零，并断开所有电流源和电压源，然后在两个端口之间施加一个测试电压，计算出两个端口之间的电流，最后将测试电压和两个端口之间的电流相除，得到Norton等效电流。

逻辑电路化简公式
逻辑电路的化简是电子数字电路设计中的重要环节。

它通过对逻辑电路的布尔函数进行简化，实现对电路的优化，从而减少电路中的元器件数量，降低电路的功耗和成本，提高电路的可靠性和性能。

化简逻辑电路的核心是化简其布尔函数，而化简布尔函数又有以下几种方法。

1.代数化简法
代数化简法是一种基本的布尔函数化简方法，其基本思想是通过代数运算，把布尔表达式转化为简化的形式。

常用的代数化简方法有吸收律、分配律、德摩根定理等。

例如，在化简布尔表达式AB+AC时，可以使用吸收律将其简化为
A(B+C)。

2.卡诺图法
卡诺图法是一种重要的逻辑电路化简方法，它通过绘制卡诺图，把同样的几个布尔函数合并在一起，以达到化简的目的。

例如，在化简布尔表达式A’C’+A’BC+AB’C时，可以使用卡诺图法得到如下的化简结果：
3.奎因-麦克拉斯基方法
奎因-麦克拉斯基方法是一种基于二进制数的逻辑电路化简方法，它通过求取二进制数的最小项和最大项，以及使用二进制加法和减法等运算，实现对布尔表达式的化简。

例如，在化简布尔表达式A’B’C+ABC’+ABC时，可以使用奎因-麦克拉斯基方法得到如下的化简结果：
4.逻辑代数法
逻辑代数法是一种类比于传统代数的逻辑演算方法，它在布尔代数理论的基础上，将逻辑运算符与代数运算符联系起来，以期达到逻辑电路的简单化，化简的方法是精品。

以上四种化简方法可以互相结合使用，以达到更好的效果。

在实际的电路设计中，根据不同的应用场景和要求，选择合适的化简方法，可以大幅提高电路的性能和可靠性。

节点法化简电路金题试做经典题目你来挑战例.如图所示，A、B两端连接电压为U的直流电源，电阻R1、R2、R3、R4阻值各不相同，求电路中的总电流大小I。

名师点拨【问题识别】电路中有多个电阻或用电器连接起来却不清楚其串并联关系时，需要对其进行简化以便分析。

【方法提炼】简化电路第一步：等效法电流表看作导线；电压表、电容器看作断路，与电容器、电压表串联的电阻视为导线。

简化电路第二步：节点法（也称为等势点法）同一根导线上的两点电势相同；节点标字母，再按电势由大到小在节点处标数字；画一条线，按电势高低重新排列元件。

【补充说明】1.如果导线上（节点之间）没有用电器（开关、电流表除外），那么导线上的各点可以看作是一个点，可以任意合并、分开、增减。

2.节点处的字母不必须标，标字母主要是为防止漏掉节点，如果感觉加上字母太乱，可以只标数字。

3.与电源正极相连的节点所标数字一定为1，与负极相连的节点所标数字一定为该电路最大。

金题点睛课堂思维妙解点睛1234【解析】题中没有指出正负极，设A连接正极，则先标出节点ABCD；A和D由同一导线连接，C和B由同一导线连接，则A和D电势相同，C和B电势相同；从正极向负极由小到大标数字，电势相同处标同一数字，如下图所示：根据此图简化电路，画一条线，两端为两极，按序标数字，将电阻填入对应的数字之间，得下图：因为AB之间的电压为U，所以电路的总电流为123412341111()U U U UUR R R R R R R R+++=+++如图所示，A、B两端连接电压为U的直流电源，电阻R1、R2、R3、R4阻值各不相同，求电路中的总电流大小I。

强化训练 即学即练 举一反三1. 五个1Ω的电阻连成如图所示电路，导线电阻不计。

则A 、B 间的等效电阻是多少？【答案】0.5Ω 【解析】设A 接正极，B 接负极，按电势由高到低标数字如图所示根据此图简化电路，数字1、2、3按序排开，将对应电阻填入对应数字之间，如下图所示每个电阻的阻值都为1Ω，所以计算得AB 间的等效电阻为0.5Ω2.在如图所示的电路中，由于某个电阻发生故障，使电流表A 的读数变大，电压表V 的读数变大，灯泡L 的亮度变暗，关于故障判断的下列说法正确的是（ ）A ．可能是R 1短路B ．可能是R 2断路C ．可能是R 3短路D ．可能是R 4短路 【答案】D 【解析】按电势由高到低标数字如图所示根据此图简化电路，数字1、2、3按序排开，将对应元件填入对应数字之间，如下图所示由电路元件各物理量动态变化的规律“串反并同”可知，只有当R 4短路时，电流表A 的读数变大，电压表V 的读数变大，灯泡L 的亮度变暗。

复杂电路的简化方法电路图的识别是初中物理电学学习的基础，将复杂的电路图改画成简单电路可使电路元件的串、并联情况变得清晰，便于计算和解答，根据初中物理中的电路图情况，介绍如下几种电路图的简化方法：1、删简法初学电学者往往会因为电路中的电表跟用电器相混而妨碍对电路的正确分析，所以，应讲清电表可删的道理和删后的处理办法，如图1若已知电压表示数和电阻，求电流表示数，则删简后电路图如图22、伸缩变位法有的习题或思考题。

故意给出不规范的电路图，若不进行电路图的改画，就会造成解答困难。

为此，应讲清可将导线理想化，无论导线长度如何，其电阻均为零，所以，可根据情况将导线伸长、缩短或变形，适当变更电路元件的位置，使电路元件的串、并联的关系变得清3、共端法若几个用电器的一端通过连接线形式共端时，其电路图可用共端法进行改画，如图5沿电流的方向R1的左端和R2R3的上端都可连接到电池的正极，而另一端则都可连接到电源的负极上故可改画成图6如图7，教学时，如用粉笔将电池正极相连的连接线画成颜色，其共端情况就会十分明显，便可以改画成图84、翻转法 对于并联电路，采用翻转法来进行改画便于弄清连接关系，如图11中的R3支路翻转到上边去，即成为图12或将R1R2的串联支路翻转到下边去。

为了更好的达到电路图简化的教学目的，教学中应重视以下几点：（1）、讲清改画电路图的重要性，有的学生自以为看图能力强，嫌麻烦，不愿进行改画，凡这样的学生，其考试成绩总低于他们的实际水平，针对这种情况，要利用经典例题进行教育、引导，使他们认识到，虽然花费一点时间，但可避免欲速则不达的失误，并养成认真改画和复查的好习惯。

（2）、灵活应用各种方法，应当让学生懂得改画一个电路图往往需要同时运用几种方法才行，所以需要多讲例题和多做习题，以提高灵活运用各种方法的能力。

（3）、注意改画电路图的原则，改画电路图时，电路改变不宜过大，考虑初中学生的实际能力。

对初中电路图的改画应强调两个原则:a 、电池位置一般不动。
