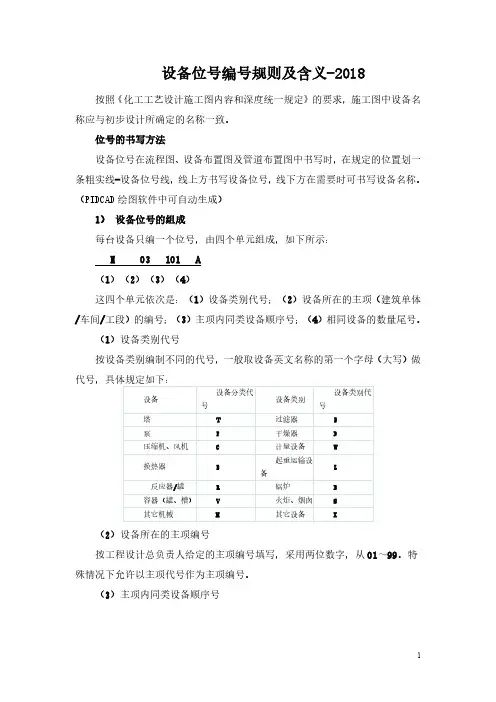

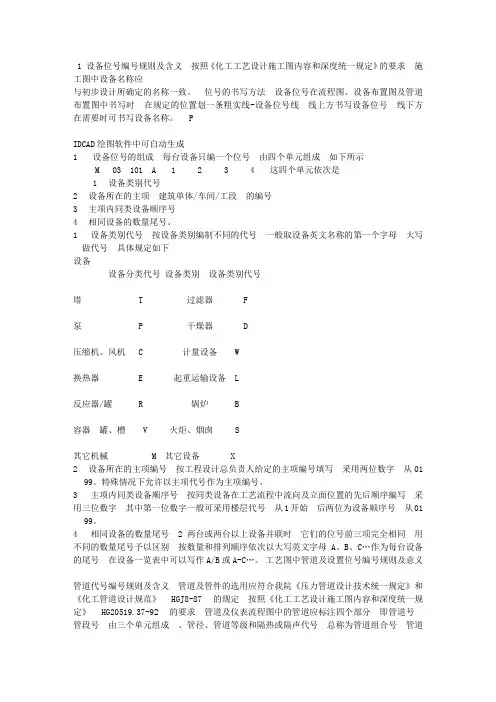

设备位号编号规则及含义
按照《化工工艺设计施工图内容和深度统一规定》的要求，施工图中设备名称应与初步设计所确定的名称一致。
位号的书写方法
设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。(PIDCAD绘图软件中可自动生成)
1) 设备位号的组成
每台设备只编一个位号，由四个单元组成，如下所示:
M 03 101 A
(1)(2)(3)(4)
这四个单元依次是:(1)设备类别代号;(2)设备所在的主项(建筑单体/车间/工段)的编号;(3)主项内同类设备顺序号;(4)相同设备的数量尾号。 (1)设备类别代号
按设备类别编制不同的代号，一般取设备英文名称的第一个字母(大写)做代号，具体规定如下:
设备设备分类代号设备类别设备类别代号
塔 T 过滤器 F
泵 P 干燥器 D
压缩机、风机 C 计量设备 W
换热器 E 起重运输设备 L
反应器/罐 R 锅炉 B
容器(罐、槽) V 火炬、烟囱 S
其它机械 M 其它设备 X
(2)设备所在的主项编号
按工程设计总负责人给定的主项编号填写，采用两位数字，从01,99。特殊情
况下允许以主项代号作为主项编号。
(3)主项内同类设备顺序号
按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01,99。
(4)相同设备的数量尾号
1
两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。
工艺图中管道及设置位号编号规则及意义
管道代号编号规则及含义
管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》(HGJ8-87)的规定，按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求，管道及仪表流程图中的管道应标注四个部分，即管道号(管段号，由三个单元组成)、管径、管道等级和隔热或隔声代号，总称为管道组合号(管道代号)，一般标注在管道的上方，如下所示: PG 03 001 – 100 L1B - C
(1)(2)(3)(4)(5)(6)
管道组合号(管道代号)由六个单元组成，这六个单元依次是: (1)物料代号;(2)主项代号;(3)管道顺序号，以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。 (1)物料代号
a.工艺物料代号
PA 工艺空气 PL 工艺液体
PG 工艺气体 PL1 工艺液体
PGL 气液两相流工艺物料 PLS 液固两相流工艺物料 PGS 气固两相流工艺物料PS 工艺固体
PW 工艺水
B(辅助、公用工程物料代号
1)空气 3)水
AR 空气 TW 一次上水
CA 压缩空气 DW 饮用水
IA 仪表空气 DM 去离子水
2)蒸汽、冷凝水 PW 纯水
LS 低压蒸汽(饱和或微过热) WFI 注射水
LUS 低压过热蒸汽 WS 循环水(供)
MS 中压蒸汽(饱和或微过热) WR 循环水(回)
MUS 中压过热蒸汽 CWS 冷冻水(供)
S1 0.1MPa蒸汽 CWR 冷冻水(回)
S3 0.3MPa蒸汽 BS 冷冻盐水(供)
2
S6 0.6MPa蒸汽 BR 冷冻盐水(回)
… … HWS 热水(供)
PS 纯蒸汽 HWR 热水(回)
SC 蒸汽冷凝水 BW 锅炉供水
TS 伴热蒸汽
4)其它
VT 排气 DR 下水/排污
VE 真空 CS 化学污水
N 气
()主项代号
按工程设计总负责人给定的主项编号填写，采用两位数字，从01,99。特殊情况下允许以主项代号作为主项编号。(3)管道顺序号
相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001,999。
(4)管道尺寸
一般标注公称尺寸，以mm为单位，只注数字，不注单位。
(5)管道等级
管道等级号由下列三个单元组成:L 1 B1)2)3)
1)第一单元为管道的公称压力(MPa)等级代号，用大写英文字母表示。A,K用于ANSI标准压力等级代号(其中I、J不用)，L,Z用于国内标准压力等级代号(其中O、X不用)。常用的国内标准压力等级代号:L——1.0MPaM——1.6MPaN——
2.5MPaP——4.0MPa2)第二单元为顺序号，用阿拉伯数字表示，由1开始。3)第三单元为管道材质类别，用大写英文字母表示，与顺序号组合使用。
——铸铁——聚丙烯塑料 A 1G
——碳钢——聚四氟乙烯塑料 B 2G
——304不锈钢 1E
—316L不锈钢——衬里及内防腐 2E H
*管道等级表的格式见《化工工艺设计施工图内容和深度统一规定》
(6)隔热或隔声代号
代号功能类型备注
保温采用保温材料 H
保冷采用保冷材料 C
3
人身防护采用保温材料 P 防结露采用保冷材料 D 隔声采用隔声材料 N
