蒸发量2T三效强制结晶蒸发器技术方案

三效强制循环蒸发器工作原理三效强制循环蒸发器是一种高效的蒸发器，其工作原理是在真空条件下将液体进行蒸发，通过多级热交换和强制循环的方式，使得蒸发效率得到了极大的提高。

三效强制循环蒸发器的核心部分是蒸发器本体，其结构包括蒸发器主体、加热器、分离器和冷凝器等组成部分。

在蒸发器主体中，液体通过喷嘴喷入，形成雾化状态，这样可以增加液体表面积，促进液体的蒸发。

同时，加热器负责提供热量，使得液体能够蒸发，从而形成蒸汽。

在蒸汽形成之后，蒸汽会进入分离器。

分离器通过筛网的方式，将蒸汽中的液滴分离出来，使得蒸汽更加纯净。

分离器的下方是冷凝器，蒸汽在冷凝器中冷却，变成液体，然后通过重力下落到蒸发器主体中，继续循环蒸发。

三效强制循环蒸发器的循环过程中，采用了多级热交换的方式，使得蒸汽中的热量可以传递到液体中，从而提高了蒸发效率。

在每个热交换器中，液体和蒸汽进行热量交换，使得液体的温度逐渐升高，蒸汽的温度逐渐降低，从而形成一个热量梯度。

在三效强制循环蒸发器的循环过程中，还采用了强制循环的方式，使得液体能够充分和蒸汽进行接触，从而提高了蒸发效率。

强制循环的方式是通过泵将液体循环到喷嘴处，形成雾化状态，然后再进入热交换器。

三效强制循环蒸发器的优点是蒸发效率高，能够节约能源，同时还能够使得液体保持稳定的浓度。

在一些需要大量蒸发的行业，如化工、制药等行业中，三效强制循环蒸发器得到了广泛的应用。

三效强制循环蒸发器是一种高效的蒸发器，其工作原理是在真空条件下，通过多级热交换和强制循环的方式，使得液体能够充分和蒸汽进行接触，从而提高了蒸发效率。

在实际应用中，可以根据需要选择不同的型号和参数，以满足不同的生产需求。

三效并流蒸发器的设计：处理量（㎏/h ）4500，初始温度为20℃，初始浓度5%，完成液浓度为40%，加热蒸汽压强为5at(绝压)，末效真空度为600mmHg(表压)，试计算所需的蒸发器的传热面积。

解：1、 计算总蒸发量：W=F(1-X 0/X 3=4500(1-0.05/0.40)=3937.5㎏/h 2、 估算各效蒸发量： 假设：W 1:W 2:W 3=1:1.1:1.2 W=W 1+W 2+W 3=3.3W 1=3937.5 W 1=1193㎏/h W 2=1312㎏/h W 3=1432㎏/h3、 估算各效浓度： X 1=1W -F X F ⨯=(4500×0.05)/(4500-1193)=0.068X 2=4500×0.05/(4500-1193-1312)=0.113 X 3=0.44、 分配各效压强 假设各效间压降相等P 1=5×98.07+101.33=592KPaP K =101.33-600×133.32×10-3=21KPa ΔP=(592-21)/3=571/3=190KPa则各效蒸发室的压强（二次蒸汽压强）为： P 1/=P 1-ΔP=592-190=402KPaP 2/=P 1-2ΔP=592-2×190=212KPa P 3/=P K =21KPa由各效二次蒸汽压强查水蒸汽表可得相应的二次蒸汽温度和气化潜热如下表：5、 计算各效传热温度差损失 （一）、由于蒸汽压下降引起的温度差损失Δ/ 根据二次蒸汽温度和各效完成液的浓度，由氢氧化钠的杜林线图可查的各效溶液的沸点分别为：沸点：t a1=146℃ t a2=125℃ t a3=87℃ 由于溶液蒸汽压下降引起的温度差损失为： Δ1/=146-143.6=2.4℃ Δ2/=125-121.9=3.1℃ Δ3/=87-60.7=26.3℃∑∆/=2.4+3.1+26.3=31.8℃(二)、由于静压强引起的温度差损失P m =p /+ρg L/2取液位高度为2米（即加热蒸汽管长度）由溶液的沸点和各效完成液的浓度查表可得各效溶液的密度ρ1=991㎏/m 3ρ21056㎏/m 3ρ31366㎏/m 3P 1=402+991×9.81×2/2/1000=412KPa P 2=212+1056×9.81×2/2/1000=222kpa P 3=21+1366×9.81×2/2/1000=34kpa对应的各效溶液（水）的温度分别为：144.4℃ 123.3℃ 69.9℃∑∆//=t m /-t pΔ1///=144.4-143.6=0.8℃ Δ2///=123.3-121.9=1.4℃ Δ3///=69.9-60.7=9.2℃∑∆//=0.8+1.4+9.2=11.4℃(三)、流动阻力引起的温度差损失Δ///∑∆///=06、 计算总温度差损失∑∆=31.8+11.4=43.2℃7、 计算总传热温度差∆t=T 1-T K -∑∆=158.1-60.7-43.2=54.2℃8、 计算各效溶液的沸点及各效加热蒸汽的温度 一效：t 1=T I /+ΔI =143.6+2.4+0.8=146.8℃ ： t 2=121.9+3.1+1.4=126.4℃:t 3=60.7+26.3+9.2=96.2℃T2=t 1-(△1/+△1//+△1///)=146.8-3.2=143.6 T3=△t 3+t 39、 计算加热蒸汽消耗量及各效蒸发水分量 解方程组： W 1=1428㎏/h W 2=1420㎏/h W 3=1091㎏/h D 1=1508㎏/h 10、 估算蒸发器的传热面积it ∆⨯=i ik Q SiΔt 1=T 1-t 1=158.1-146.8=11.3℃ 假设各效传热系数：K 1=1800W/(m 2k) K 2=1200 W/(m 2k) K 3=600 W/(m 2k)Q 1=D 1×R 1=15.8×2093×103/3600=8.77×105WQ 2=1428×2138×103/3600=8.48×105WQ 3=8.68×105WS 1=43.1m 2S 2=41.1m 2S 3=56.3m 211、 有效温度差再分配∑∆∆+∆+∆=tt S t S t 332211S S =48.7m 2=∆1t 43.1/48.7×11.3=10℃ =∆2t 41.1/48.7×17.2=14.5℃ =∆3t 56.3/48.7×25.7=29.7℃12、 重新计算各效浓度 X 1=0.073 X 2=0.136 X 3=0.414、 计算各效蒸发量 解方程组： W 1=1444㎏/h W 2=1393㎏/h W 3=1101㎏/h D=1523㎏/h 15、 计算各效传热面积Q 1=8.85×105 S 1=49.2m 2Q 2=8.54×105 S 2=49.1M 2Q 3=8.47×105 S 3=47.5M 2m axm inS S -1=1-47.5/49.2=0.0346＜0.05 取平均面积S=(49.2+49.1+47.5)/3=48.6M 2 取S=1.1S=53.46=[54M 2]。

一、三效蒸发器，多效强制循环式蒸发器原理：由三个蒸发器组合后的蒸发操作，三效蒸发器在运行时，需要后效的压强和溶液的沸点均低于前效蒸发器，引入前效的二次蒸汽作为后效的加热介质，即后效的加热室成为前效二次蒸汽的冷凝器，一般第一效需要消耗生蒸汽。

了解三效蒸发器原理能更好地了解三效蒸发器，知晓三效蒸发器组成，能更好的学习三效蒸发器工作原理，以便于更好的操作三效蒸发器。

二、三效蒸发器，多效强制循环式蒸发器特点：三效蒸发器采用列管式循环外加热工作原理，物料受热时间短、蒸发速度快，浓缩比重大，有效保持物料原效。

136干燥16烘干11煅烧2988节能效果显著，比单效蒸发器节约蒸发量70%左右。

物料在密闭系统中蒸发浓缩，环境清洁舒适；本系统设备的除沫装置，防止跑料现象。

凡与物料接触部分均采用进口不锈钢制做，并进行抛光处理，设备耐腐性能好，清洗更方便，更符合制药，食品卫生法规要求。

可配微机控制系统，使用更简便，效果更稳定。

三、三效蒸发器，多效强制循环式蒸发器应用范围：1、浓缩稀溶液直接制取产品或者将浓溶液再处理（如冷却结晶）制取固体产品，例如电解烧碱液的浓缩，食糖水溶液的浓缩及各种果汁的浓缩等。

2、同时浓缩溶液和回收溶剂，例如有机磷农药苯溶液的浓缩苯，中药生产中酒精浸出液的蒸发等；3、为了获得纯净的溶剂，例如海水淡化等。

三效蒸发器能效对比：类别蒸汽消耗单效1.1*蒸发量双效0.6*蒸发量三效0.35*蒸发量四效0.3*蒸发量五效0.25*蒸发量系统组成：各效加热器、各效蒸发分离器、冷凝器(混合式或表面式)、各效强制循环泵、各种料液输送泵、真空泵、冷凝水泵、操作平台、电器仪表控制柜及界内管道阀门等组成。

三效蒸发器，多效强制循环式蒸发器主要特点：1. 高效除沫：系统配置高效除沫装置，避免物料泡沫夹带导致跑料。

2. 自动控制：采用液位自动控制系统，自动进料，冷凝水自动排放。

3.整体管板寿命长：加热器、预热器及冷凝器管板采用整体管板、延长设备使用年限。

三效蒸发器作业指导书1.范围适用于物化车间的有机废液处理系统。

2.目的提供必需的资讯给操作人员，确保其安全有效的操作有机废液处理系统，使本系统的运作符合法律、法规及处理要求。

3.引用文件无4.术语和定义无5.工作职责5.1 生产经理：负责本文件的实施，提供必须的培训、方法给相关人员，并确保本文件得到持续改进和完善。

5.2 物化车间主任：负责外部废液进场后各岗位协调安排、现场监督以及消防环保措施落实。

5.3 物化车间操作工：负责引导外部槽罐车停放以及卸料作业、现场卫生。

6.工作内容6.1 工艺描述6.1.1 本系统主要处理中和工序处理完成的滤液，蒸发出冷凝液不含有害成分后，送入生化处理系统。

6.1.2 中和工序滤液进入三效蒸发进料池（调节池1号）进行储存，进行蒸发时，首先打开蒸发器的进料管线阀门，打开进料泵，待液位达到要求时，开启循环泵、出料泵，缓慢打开蒸汽阀门。

6.2 主要设备描述6.2.1 蒸发器6.2.2 强制循环泵6.2.3 真空泵6.3 工艺限值6.3.1 进料限值：进料限值由车间主任根据配方自行确定。

6.3.2 排放限值：经过本系统处理的废液其最高排放浓度必须符合污水生化系统进水要求。

6.4 操作步骤6.4.1 系统的启动6.4.1.1 启动前检查确认：a）检查蒸发器各设备供水状况，关闭蒸发器内部所有泵下的排放阀门。

检查阀的清单，将所有的手动阀都调到正确的位置。

b）检查蒸发器控制柜供电状况（电压），开启控制电柜的主电源开关，解除紧急停机。

c）检查蒸汽供应状况，开启蒸汽控制阀门，蒸汽压力≥0.8Mpa。

d）检查蒸发器设备的检修孔已关闭，所有打开的管道已重新连接好，所有存在泄漏的安全隐患已消除。

e）开启冷却塔控制系统进入运行状态，打开蒸发器冷却水主阀，启动真空泵，使系统真空度达到生产运行要求。

6.4.1.2生产运行a）所有的控制回路都必须设置成“自动”；如需对个别泵、阀进行手动操作，可将相应设备“手动”状态。

三效蒸发器方案（设备选型计算书）
2012年8月
一、工艺装置及过程选型：
采用三效顺流蒸发，待物料蒸发浓缩完毕，出料至浓缩液储槽进行下一道工序，蒸发器接触物料的材质选用碳钢。

二、蒸发计算
1、计算依据
进料液流量: 10000kg/h
进料液浓度：3%
进料温度：25℃
出料浓度：10%
蒸发量：7000kg/h
设加热蒸汽压力：0.35Mpa（绝）
冷却水进口温度：30℃(设定)
冷却水出口温度：40℃(设定)
2、主要工艺参数：
三效
三、设备一览表
四、本装置能耗（理论计算值）
采用本套设备生蒸汽耗指标约3.26吨汽/小时左右，蒸水耗蒸汽0.47t汽/t水。

二次循环水小时耗量134吨。

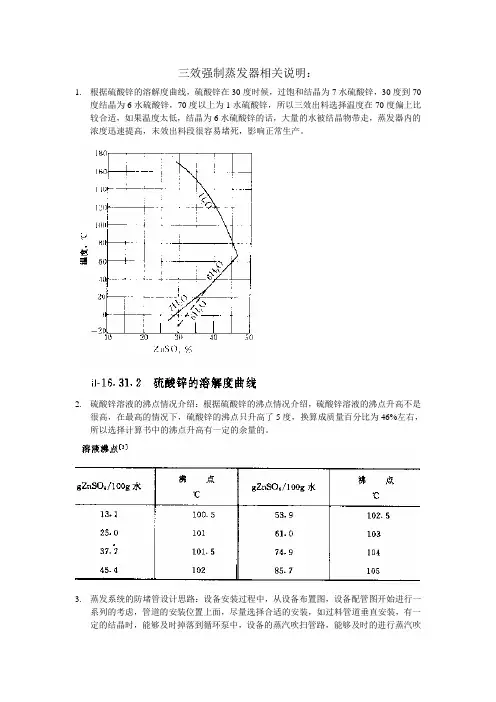

三效强制蒸发器相关说明：
1.根据硫酸锌的溶解度曲线，硫酸锌在30度时候，过饱和结晶为7水硫酸锌，30度到70
度结晶为6水硫酸锌，70度以上为1水硫酸锌，所以三效出料选择温度在70度偏上比较合适，如果温度太低，结晶为6水硫酸锌的话，大量的水被结晶物带走，蒸发器内的浓度迅速提高，末效出料段很容易堵死，影响正常生产。

2.硫酸锌溶液的沸点情况介绍：根据硫酸锌的沸点情况介绍，硫酸锌溶液的沸点升高不是
很高，在最高的情况下，硫酸锌的沸点只升高了5度，换算成质量百分比为46%左右，所以选择计算书中的沸点升高有一定的余量的。

3.蒸发系统的防堵管设计思路：设备安装过程中，从设备布置图，设备配管图开始进行一
系列的考虑，管道的安装位置上面，尽量选择合适的安装，如过料管道垂直安装，有一定的结晶时，能够及时掉落到循环泵中，设备的蒸汽吹扫管路，能够及时的进行蒸汽吹
扫功能，破除一定的结疤，结块。

苹果汁浓缩过程中三效并流蒸发器的设计方案1设计说明书在制作果汁中，待处理好原理后，需要将果汁进行浓缩。

现以每天72吨（按8h/天计）的流量将苹果汁固形物为12%的溶液浓缩到40%，原料液在第一效的沸点下加入，料液比热容为3.20kJ/kg -C ；各效蒸发器中溶液的平均密度分别为：1 = 1100kg/m3,笃=1250kg/m3, J = 1300kg/m3。

加热蒸汽绝压为500kPa，冷凝器的绝压为20kPa。

根据经验，取各效蒸发器的总传热系数分别为：K^1500W/ m2C ，K2=1000W/ m2C ，K3=600W/ m2C。

各效加热蒸汽冷凝液在饱和温度下排出，各效传热面积相等，并忽略热损失，不考虑液柱静压对沸点的影响。

试设计一合适的三效并流蒸发系统满足生产要求。

2主要参数说明处理能力：每天72吨（按8h/天计）苹果汁。

设备型式：中央循环管式蒸发器操作条件：①将苹果汁固形物为12%的溶液浓缩到40%，原料液温度为第一效沸点温度，料液比热容为3.20kJ / kg C②加热蒸汽绝压为500kPa，冷凝器的绝压为20kPa。

③各效蒸发器中溶液的平均密度分别为：；-1100kg/m3，烏=1250kg / m3，L = 1300kg / m3，各效蒸发器的总传热系数分别为：K^1500W/ m2C ，K2=1000W/ m2C ，K3=600W/ m2C 。

④各效加热蒸汽冷凝液在饱和温度下排出，各效传热面积相等，并忽略热损失，不考虑液柱静压对沸点的影响。

3 设计计算多效蒸发工艺计算的主要依据是物料衡算、热量衡算及传热速率方程。

计算的主要项目有：加热蒸汽的消耗量，各效溶剂蒸发量以及各效的传热面积。

计算的已知参数包括：料液的流量、温度和组成，加热蒸汽的压力和冷凝器中的压力等。

3.1 设计方案的确定随着工业技术的发展，蒸发设备的结构与形式亦不断改进和创新，其种类繁多，结构各异。

在工业中常用的间接加热蒸发器分别为循环型和单程型两大类。

三效蒸发器工艺说明工作原理：强制循环蒸发器是依靠外加力---循环泵使液体进行循环。

在流下过程中，被壳程加热介质加热汽化，产生的蒸汽与液相共同进入蒸发器的分离室，汽液经充分分离，蒸汽进入下一效蒸发器作为加热介质，从而实现多效操作，液相则由分离室排出。

工作过程中物料的流动：打开污水进口阀门①、和循环阀门③，关闭清洗水出阀门②和二效进料阀门④。

开启污水进料泵（PMP01），使污水经第Ⅰ效加热室通过液位自动控制系统（PLC）进入第Ⅰ效分离室，笫Ⅰ效分离室内物料液位慢慢升高，到设定高度时（该液位高度数值要求可以设定修改），污水进料泵（PMP01）停止输送并且污水进口阀门①关闭。

笫Ⅰ效分离室内料液位升高的同时，笫Ⅰ效加热室的加热蒸汽阀门开启，内部分料液在加热蒸汽的作用下温度升高。

当笫Ⅰ效分离室内料液温度达到60℃时（该温度要求可以设定修改），污水进料泵（PMP01）和污水进口阀门①开启，循环阀门③关闭，二效进料阀门④开启，清洗水出阀门⑤和三效进料阀门⑦关闭，循环阀门⑥开启。

再开启污水进料循环泵（PMP02），使污水经第Ⅱ效加热室通过液位自动控制系统（PLC）进入第Ⅱ效分离室，笫Ⅱ效分离室内物料液位慢慢升高，到设定高度时（该液位高度数值要求可以设定修改），污水进料泵（PMP01）停止输送并且污水进口阀门①关闭，二效进料阀门④关闭，循环阀门③开启。

笫Ⅱ效分离室内料液位升高的同时，笫Ⅱ效加热室也在升温，当笫Ⅱ效分离室内料液温度达到60℃时（该温度要求可以设定修改），污水进料泵（PMP01）和污水进口阀门①开启，循环阀门③关闭，二效进料阀门④开启，清洗水出阀门⑤和循环阀门⑥关闭，三效进料阀门⑦开启，清洗水出阀门⑧和三效出料阀门⑩关闭，循环阀门⑨开启。

再开启污水进料循环泵（PMP03），使污水经第Ⅲ效加热室通过液位自动控制系统（PLC）进入第Ⅱ效分离室，笫Ⅲ效分离室内物料液位慢慢升高，到设定高度时（该液位高度数值要求可以设定修改），污水进料泵（PMP01）停止输送并且污水进口阀门①关闭，二效进料阀门④关闭，循环阀门③开启。

化工清洗废水零排放项目技术部分目录第一章设计说明 (3)1.1处理能力 (3)1.2进水水质 (3)1.3处理要求情况 (3)第二章工艺设计 (4)2.1工艺选择 (4)2.2设计思想 (4)第三章蒸发系统设计 (6)3.1MVR蒸发系统参数设计 (6)3.2MVR蒸发系统流程框图 (7)第四章设备清单 (8)第五章公用工程消耗一览表 (11)第六章稳定性保障 (12)6.1系统设计 (12)6.2防堵设计 (12)6.3防垢除垢 (13)6.4罗茨压缩机 (15)6.5设备保障 (15)6.6安全保证 (16)第七章总体设计 (18)7.1原则 (18)7.2平面布置 (18)7.3竖向设计 (18)1.1处理能力进水量按1吨/小时设计1.2进水水质组成见下表：1.3处理要求情况处理要求：零排放，出杂盐。

2.1工艺选择1）来料盐属于高盐废水，因此选择蒸发结晶工艺来进行处理。

从表MVR和三效蒸发的比较可知，MVR蒸发结晶系统具有较大的运行成本的优势。

因此本系统采用MVR工艺。

2）强制循环工艺具有以下特点：◆传热系数大◆适合粘度较大或含有颗粒的物料◆抗盐析、抗结垢2.2设计思想1）根据所提供的水质情况，本蒸发系统，进水量为1m3/h，TDS 3.9%。

2）整个系统产生的废气排至业主废气处置系统。

3）管道排布优化：a）出料管道设计有冲洗水注入口，如果积攒结晶，可以开自来水进行溶解清洗，无需拆解管道。

b）出料管道采用分段安装，即可以分段拆解，如果结晶堵塞可快速分段进行清理，大大降低了堵塞后的清理工作。

c）出料管道采取出料泵推动流体一直循环流动的设计，避免了物料在管内流速低，温降大，而析出结晶堵塞管道的可能。

6）设备防堵措施：针对易结晶、易堵塞的特性，对出料管道系统做了独特的设计：采用高速循环出料设计，使浓缩液在出料管路内保持高速的流动状态，从而降低浓缩液在管道内的停留时间，并配备优良的保温措施，最大限度的避免浓缩液在管道内冷却结晶，降低了堵管的机率。

***有限公司含钠盐废水蒸发结晶技术方案编制：校核：审核：批准：20**年**月一、蒸发器选型简述本设计方案针对含盐废水，采用三效顺流强制循环蒸发装置。

钠盐溶液蒸发属于蒸发结晶，因此蒸发器采用抗盐析、抗结疤堵管能力强的强制循环蒸发器。

由于该混合溶液具有腐蚀性，长期运转考虑，蒸发材质可选用316L不锈钢，其余采用碳钢材质。

二、原液组成进料量及组分：溶液处理量为300m3/d，含盐量为60g/L,含有氯离子，铵根离子、钠离子。

三、主要工艺参数四、工艺流程简介4.1原液准备系统工厂产生的含盐废水流入原液池；原液池起到储存、调节原液的作用，满足废水蒸发处理设备的连续稳定运行。

原液池配备有原液提升泵，原液提升泵将含盐废水均匀输送至蒸发处理系统，调节原液泵后的控制阀门保持原液提升量与蒸发量的平衡。

4.2 蒸汽及二次蒸汽系统来自锅炉房的蒸汽通过分汽缸后用阀门调节进入Ⅰ效加热室，控制表压为3.0Kgf/cm2。

生蒸汽管路上设置有安全阀，超压后自动排泄报警，确保蒸发系统的安全。

Ⅰ效蒸发室蒸发后的二次蒸汽经蒸汽管路进入Ⅱ效加热室，Ⅱ效蒸发室蒸发后的二次蒸汽经蒸汽管路进入Ⅲ效加热室。

Ⅰ效加热室的冷凝水排回锅炉房。

Ⅱ效加热室的冷凝水进入Ⅱ效闪蒸罐，Ⅱ效闪蒸罐中产生的闪发汽体进入Ⅲ效加热室，Ⅲ效加热室的冷凝水进入Ⅲ效闪蒸罐，Ⅲ效闪蒸罐中产生的闪发汽体回到冷凝器进口，冷凝水经阀门调节进入冷凝水平衡缸。

Ⅲ效蒸发室排出的二次蒸汽进入冷凝器，冷凝器冷凝产生的冷凝水与Ⅱ效加热室、Ⅲ效加热室产生的冷凝水汇集至冷凝水罐，最终由冷凝水泵抽至外界水池储存并进一步生化处理。

4.3 盐浆系统本工艺采用转效排盐，集中排母液的方式进行生产。

Ⅰ效集盐角中的盐排到Ⅱ效下循环管中。

Ⅱ效集盐角中的盐排到Ⅲ效下循环管中。

最后Ⅲ效集盐角的盐浆由盐浆泵抽入漩涡盐分离器进行分离进入沉盐器，沉盐器收集满后将盐排入离心机离心分离，离心母液回蒸发室再次蒸发结晶，离心机离心分离出来的盐分可以直接出售，如果要求更低的含水率，也可以再进入干燥系统进一步脱离水处理。

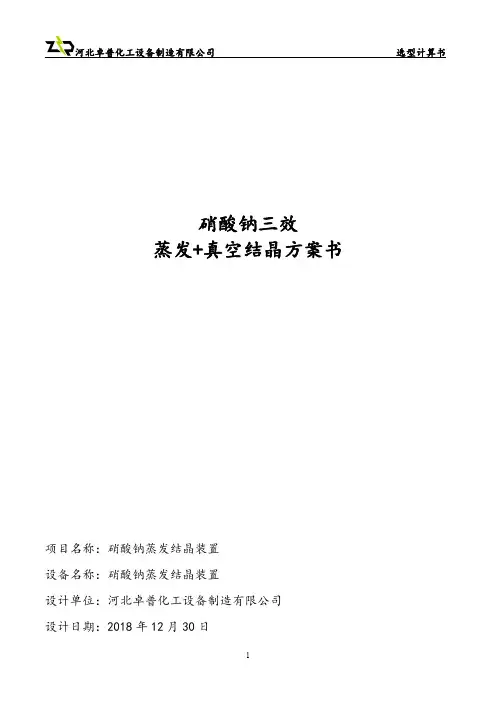

硝酸钠三效蒸发+真空结晶方案书项目名称：硝酸钠蒸发结晶装置设备名称：硝酸钠蒸发结晶装置设计单位：河北卓普化工设备制造有限公司设计日期：2018年12月30日一、设计依据(1)、原料液组分：硝酸钠溶液，其中硝酸钠含量4.9%；另含有少量甲苯与苯醚甲环唑。

(2)、原料液处理量：2t/h，初始温度25℃；(3)、进料温度：70℃（预热后）；(4)、PH值：2-3左右；(5)、可提供的生蒸汽：饱和生蒸汽压力≥0.4MpaG，满足工艺使用量。

(6)、硝酸钠相关参数硝酸钠在水中溶解度（100g纯水达到饱和状态溶解的克数）温度010203040506080100溶解度72.779.987.696.1105114125149176饱和浓度42.1%44.4%46.7%49%51.2%53.2%55.5%59.8%63.7%饱和下沸点107.6107.6108108110.1111112.5114.5117沸点升7.67.68810.11112.514.517二、三效工艺简述：物料流向：原料液由上料泵依次进去冷凝水预热器A、冷凝水预热器B预热后，进入三效蒸发器蒸发浓缩，浓缩后的料液通过转料泵进入二效蒸发器，继续蒸发浓缩后，蒸发到一定浓度后再经由转料泵进入一效蒸发器继续蒸发浓缩，浓缩至一定要求后，料液由出料泵输送至真空闪蒸结晶器进行真空闪蒸降温结晶，降温结晶后的溶液进入稠厚器，再进入离心机进行离心分离，离心出的母液经母液罐后返回一效蒸发器继续蒸发浓缩，离心出的晶体进行再处理。

蒸汽流向：锅炉来的生蒸汽进入到一效加热室的壳程作为一效蒸发器的热源；上一效蒸发器产生的二次蒸汽作为下一效的热源进行换热，末效产生的二次汽进入冷凝器冷凝后统一收集再处理。

冷凝水的流向：一效产生的冷凝水进入冷凝水预热器预热原料液后集中收集再利用；二效冷凝水进入三效蒸发器的壳程闪蒸，三效的二次蒸汽进入间接冷凝器中冷凝后收集至冷凝水罐，收集后的冷凝水进入预热器对物料预热后然后排出。

三效连续蒸发结晶器（技术方案）一、工艺说明：二、工作过程中料液的流动：三、工作过程中蒸汽的流动：四、工作过程中冷凝水的流动伍、设备材质选择：六、浓缩介质：七、整套系统流程方框图：八、设备主要工作技术参数：九、配套设备主要技术特点：一、工艺说明：(1)生蒸汽进入I效加热器作为热源，对I效内的物料进行加热；I效分离室内的物料经过蒸发产生二次蒸汽，进入II效加热器作为热源对II效内的物料进行加热；II效分离室内的物料经过蒸发产生二次蒸汽，进入III效加热器作为热源对III效内的物料进行加热。

(2)本装置相关的技术特点是：将具有强化传热、防垢性能优良的沸腾蒸发。

针对本装置而言，由于采用的是外循环传热蒸发方式，物料在管束中的流向本身就是自下而上的，就可以达到强制循环的目的，这样的能耗很低，也降低了蒸发器的运行成本。

本装置的原理可以广泛用于盐卤、芒硝、烧碱、亚硫酸钠、硫酸锰、氯化纳、氯化钙、氧化铝、硫酸铵、氯化铵等溶液的沸腾蒸发结晶工艺。

(3)本工艺采用了国内外最先进的蒸发工艺技术，具有蒸发速度快，物料受热时间短，物料不易结焦与结污垢，设备便于清洗。

物料可直接在蒸发器内热结晶，能耗低，操作方便，维修频率低，占地面积小等优点。

带液位自动控制装置蒸发器的工艺流程简述：开启真空泵抽真空、打开冷却水进口阀门，整套蒸发器在-0.090Mpa真空状态下开始工作,开启原料液进料泵，使物料经预热通过液位控制阀进入第I效分离室，笫I效分离室内物料液位在进料泵的作用下升高；笫I效分离室内物料液位升高的同时，笫II效分离室内物料在负压差作用下通过液位控制阀被吸入第II效分离室，第II效分离室内物料液位升高；同理第III效分离室内物料液位升高。

I、II、III效分离室内物料在液位控制阀的作用下，各效分离室、结晶器内的物料液位被设定在适当的参数范围内，并达到设计液位。

此时，开启生蒸汽阀门，使生蒸汽进入蒸发器进行物料蒸发，生蒸汽和多次产生的二次蒸汽与物料进行热效交换后，物料中的水份不断被汽化成水蒸汽蒸发，而生蒸汽或二次蒸汽在进行换热后凝结成冷凝水。

氯化钠蒸发结晶工程设计方案蒸发结晶工程设计方案一、蒸发器选型及流程简述本蒸发系统处理的原料是氯化钠溶液，因为在运行过程中有晶体析出，所以我们选择了抗结疤、盐析能力强的强制循环蒸发器。

考虑到来料浓度较低，我们选择了一效降膜及二、三效强制循环蒸发器系统一套。

具体流程如下：原料液经过上料泵进入一效蒸发装置浓缩，浓缩液通过压差进料至二效蒸发装置继续浓缩；二效浓缩液通过二效出料泵输送三效蒸发器继续蒸发浓缩；三效浓缩液通过三效出料泵输送至旋流器进行固液分离，底部含固液进入稠厚器结晶，上部清液返回三效分离室继续蒸发浓缩。

稠厚器内物料经过离心机离心分离，固体为氯化钠晶体，离心母液进入母液槽，母液经母液泵返回三效蒸发装置继续浓缩。

二、计算依据我们的原料组分为氯化钠≤10%、硅酸钠≤2%、COD及微量有机物，温度为20℃，PH值为7.5，蒸发量为10t/h。

三、工艺参数根据计算依据，我们确定了以下工艺参数：进料流量（㎏/h）：～进料浓度（﹪）：～13出料浓度（﹪）：～56原料温度（℃）：20循环水上水温度（℃）：28循环水回水温度（℃）：36蒸发量（kg/h）：四、工艺计算我们进行了详细的工艺计算，具体参数如下：进料流量㎏/h：～进料浓度﹪：～13进料温度℃：20生蒸汽压力Mpa(绝)：详见计算生蒸汽温度℃：详见计算冷却水上水温度℃：28冷却水回水温度℃：36蒸发量t/h：1效2效3效加热蒸汽压强Mpa：详见计算加热蒸汽温度℃：详见计算加热蒸汽汽化热kJ /㎏：详见计算进料温度℃：20二次蒸汽压强Mpa(绝)：详见计算二次蒸汽温度℃：详见计算二次蒸汽汽化热kJ /㎏：详见计算二次蒸汽密度㎏/m3：详见计算二次蒸汽比容m3 /㎏：详见计算液相密度㎏/m3：详见计算液相温度℃：详见计算沸点升高℃：详见计算管路损失℃：详见计算静液柱损失℃：详见计算温度差损失℃：详见计算有效温差℃：详见计算各效进料量㎏/h：详见计算各效出料量㎏/h：详见计算母液量㎏/h：详见计算各效蒸水量㎏/h：详见计算各效饱和浓度%：详见计算母液浓度%（40℃）：详见计算各效总含量%：详见计算各效析出盐量㎏/h：详见计算总析出盐量㎏/h：详见计算各效面积㎡：详见计算分离室外形尺寸(￠×H)：详见计算生蒸汽耗量t/h：详见计算汽耗比XXX水：详见计算冷却水耗量t/h：详见计算五、设备一览表最后，我们列出了设备一览表，具体如下：序号货物名称1 一效加热室2 一效分离室3 二效加热室4 二效分离室5 三效加热室6 三效分离室7 冷凝水预热器8 间接冷凝器9 稠厚器10 冷凝水罐11 母液槽12 一效循环泵13 二效轴流泵14 三效轴流泵本项目需要使用多种泵，包括上料泵、二效出料泵、三效出料泵、母液泵、冷凝水泵和真空泵。

三效强制循环蒸发器：节能高效的工作原理三效强制循环蒸发器是一种节能高效的蒸发器设备，其工作原理十分独特。

本文将为您详细介绍该设备的工作原理。

三效强制循环蒸发器是将高温、高浓度的溶液进行分离、浓缩并回收的一种设备。

在这个过程中，相变技术起到了重要的作用，它使得液体能够在不受压力和温度的影响下进行快速气化。

具体来说，三效强制循环蒸发器通过多效蒸发的方式从溶液中提取出蒸发物质，将其分离进行循环、利用。

在这个过程中，三效强制循环蒸发器通过控制压力进行气体的流动，使液体温度得以升高。

其中，第一效通过真空降压，使得液体的沸点降低，从而达到蒸发的目的；第二效利用两个等压室将气体循环泵回进行重复蒸发；第三效则通过重力分离和气体泵，将气体进一步回流，并且对蒸发器中的溶液进行了节能回收。

该设备的工作原理十分先进，其设备使用率高，蒸发率高，废水排放量低，是目前大型企业节能减排的主要手段之一。

目前，该技术已经得到广泛应用，成为石油、化工、医药等行业中的重要设备。

您的满意是我们最大的心愿2吨氯化钠三效结晶蒸发器技术方案温州贝诺机械有限公司地址：温州市滨海园区二道588号日运工业园邮编：325025电话：8传真：9网址：beinuo＠2014年7月25日1. 企业简介温州贝诺机械有限公司是一家集设计、开发、制造、设备安装调试、销售及售后服务于一体的机械专业化企业。

公司始创于1985年，经过多年发展，公司现拥有占地15000?平方米花园式、智能化的工业园区。

公司通过了?ISO9001?：2000?国际质量管理体系认证，产品通过CE认证，被中国农业银行评为四星级信用企业，浙江省政府认定：“中小型科技企业”?、当地政府授予：“优秀企业”?、龙湾慈善总会授予：“扶贫济穷、心系慈善”称号、中国食品机械设备网授予：“重质量、守信誉双保障优质企业”。

公司先后引进日本、台湾等国内外拉管生产线两套、抛光机、等离子切割机、起重行车、大型卷板机、折弯机，风割、数控车床、焊接设备等设备组成两条设备生产线。

公司通过多年对蒸发、结晶设备的积淀和持续性的国内外技术专家、客户合作，充分掌握国内外蒸发、结晶设备最先进的技术、工艺和生产经营理念。

依托原国家科学技术进步奖评审委员孔教授，使得“贝诺”结晶设备在低温蒸发浓缩、连续结晶技术方面取得行业领先地位；并在发展过程中形成了针对自身工艺、技术特点的针对性质量检验体系，确保了贝诺产品的卓越品质。

营销战略上向美国、埃及、菲律宾、印度尼西亚等国家远洋跋涉、国际市场进军，气魄非凡的市场运作和发展令人瞩目，也使得贝诺机械无可厚非地跻身于中国蒸发、结晶设备的领先行列，“中诺”品牌更是深得客户信赖！市场不变的法则是永远在变，贝诺坚持服务顾客，从适应市场走向创新市场，为客户提供广阔的产品选择空间，全力推出各种不同功能的蒸发器和结晶设备；专业生产用于：食品、乳品、果酱、果汁、化工等产品的有多效降膜蒸发器、多效升膜式蒸发器、多效强制循环式蒸发器、单、双螺带式搅拌冷却结晶器、生长型蒸发结晶器、负压结晶器（罐）、刮板式薄膜浓缩器、外加热式循环浓缩器、中央循环管式浓缩器，盘管式单效浓缩器、夹套加热式带搅拌浓缩器以及饮料、啤酒、生物发酵、精细化工等工程成套设备及其它配套设备如全自动CIP清洗系列、自动化控制系统等设备。

三效蒸发⼀、蒸发器选型三效逆流强制循环式结晶蒸发器1、2、3效强制循环，⼀效带结晶釜⼆、蒸发器特点1 采⽤热泵技术、降低蒸汽消耗量。

2分离器顶部配置⾼效除沫装置，避免物料泡沫夹带导致跑料。

3采⽤强制循环，具有传热系数⾼、蒸发强度⼤、防⽌结焦及堵管等优点，尤其适⽤于蒸发过程中可能产⽣晶体的物料。

4出料旋流装置：可最⼤限度提⾼出料液固含量、减少母液回流量、提⾼蒸发效率。

5末效蒸汽⽤于预热原料、加喷淋系统、降低能耗。

6采⽤液位⾃动化控制、⾃动进料、冷凝⽔⾃动排放，节省⼈⼒资源。

三、⼯艺流程及控制系统简述1、物料⾛向：（1）原料通过进料泵进⼊三效分离器，然后通过⼤流量强制循环泵将物料不停循环，达到蒸发部分⽔分的⽬的。

（2）末效物料经3-2效循环泵进⼊⼆效分离器、然后通过⼤流量强制循环泵将物料不停循环，达到蒸发部分⽔分的⽬的。

（3）⼆效物料经2-1效循环泵进⼊⼀效分离器，然后通过⼤流量强制循环泵将物料不停循环，达到蒸发部分⽔分的⽬的，浓液进⼊结晶釜，经过冷却结晶、离⼼分离后，母液打到三效分离器继续蒸发。

2、蒸汽⾛向：锅炉来⽣蒸汽，在分⽓缸中⽣蒸汽的压⼒采⽤蒸汽⾃动调节阀来调节⾄0.4-0.6mpa，进⼊第⼀效加热器作为热源，第⼆效分离器产⽣的⼆次蒸汽进⼊第三效加热器作为热源，第三效产⽣的⼆次蒸汽进⼊预热器、冷凝器后冷凝成⽔排出。

各效加热器、分离器的压⼒由冷凝器串联的真空泵来控制。

3、冷凝⽔⾛向：⽣蒸汽进⼊第⼀效蒸发器放热后冷凝成冷凝⽔，由于冷凝⽔温度还⽐较⾼，为了回收显热，将第⼀效冷凝⽔经⼀U形管进⼊第⼆效加热器，经过闪蒸，回收潜热。

将第⼆效蒸汽产⽣的冷凝⽔经⼀U形管进⼊第三效加热器，经过闪蒸，回收潜热。

第三效加热器加热夹套中的冷凝⽔经⼀U形管进⼊冷凝器经冷凝器⽔泵排出、U形管的作⽤是动态密封、三台加热器及冷凝器中的冷凝⽔由⼀台冷凝⽔泵排出。

4、不凝⽓⾛向：⼆次蒸汽中往往带有少量的不可凝⽓体，不可凝⽓体来源有⼆：（1）料液中带⼊的（2）负压操作下外界渗漏进⼊的。

三效连续蒸发结晶器（技术方案）总目录一、工艺说明：二、工作过程中料液的流动：三、工作过程中蒸汽的流动：四、工作过程中冷凝水的流动：伍、设备材质选择：六、浓缩介质：七、整套系统流程方框图：八、设备主要工作技术参数：九、配套设备主要技术特点：一、工艺说明：（1）生蒸汽进入Ⅰ效加热器作为热源，对Ⅰ效内的物料进行加热；Ⅰ效分离室内的物料经过蒸发产生二次蒸汽，进入Ⅱ效加热器作为热源对Ⅱ效内的物料进行加热；Ⅱ效分离室内的物料经过蒸发产生二次蒸汽，进入Ⅲ效加热器作为热源对Ⅲ效内的物料进行加热。

（2）本装置相关的技术特点是：将具有强化传热、防垢性能优良的沸腾蒸发。

针对本装置而言，由于采用的是外循环传热蒸发方式，物料在管束中的流向本身就是自下而上的，就可以达到强制循环的目的，这样的能耗很低，也降低了蒸发器的运行成本。

本装置的原理可以广泛用于盐卤、芒硝、烧碱、亚硫酸钠、硫酸锰、氯化纳、氯化钙、氧化铝、硫酸铵、氯化铵等溶液的沸腾蒸发结晶工艺。

（3）本工艺采用了国内外最先进的蒸发工艺技术，具有蒸发速度快，物料受热时间短，物料不易结焦与结污垢，设备便于清洗。

物料可直接在蒸发器内热结晶，能耗低，操作方便，维修频率低，占地面积小等优点。

带液位自动控制装置蒸发器的工艺流程简述：开启真空泵抽真空、打开冷却水进口阀门，整套蒸发器在-0.090Mpa真空状态下开始工作，开启原料液进料泵，使物料经预热通过液位控制阀进入第Ⅰ效分离室，笫Ⅰ效分离室内物料液位在进料泵的作用下升高；笫Ⅰ效分离室内物料液位升高的同时，笫Ⅱ效分离室内物料在负压差作用下通过液位控制阀被吸入第Ⅱ效分离室，第Ⅱ效分离室内物料液位升高；同理第Ⅲ效分离室内物料液位升高。

Ⅰ、Ⅱ、Ⅲ效分离室内物料在液位控制阀的作用下，各效分离室、结晶器内的物料液位被设定在适当的参数范围内，并达到设计液位。

此时，开启生蒸汽阀门，使生蒸汽进入蒸发器进行物料蒸发，生蒸汽和多次产生的二次蒸汽与物料进行热效交换后，物料中的水份不断被汽化成水蒸汽蒸发，而生蒸汽或二次蒸汽在进行换热后凝结成冷凝水。

无机盐三效蒸发器技术方案物料性质：1、氯化铵：分子量:53.49，无色结晶或白色结晶性粉末，无臭，味咸、凉、有吸湿性。

本品易水中易溶，微溶乙醇。

PH值一般在5-6左右。

相对密度1.527。

加热至100℃时开始显著挥发，337.8℃时离解为氨和氯化氢，遇冷后又重新化合生成颗粒极小的氯化铵而呈白色浓烟，不易下沉，也极不易再溶解于水。

加热至350℃升华，沸点520℃。

吸湿性小，但在潮湿的阴雨天气也能吸潮结块。

粉状氯化铵极易吸潮，湿铵尤甚，吸湿点一般在76％左右，当空气中相对湿度大于吸湿点时，氯化铵即产生吸潮现象，容易结块。

氯化铵沸点升高:氯化铵在水中的溶解度：硫酸钠在水中的溶解度：物料性质分析：1、硫酸钠物料的沸点升在10℃以下。

2、硫酸钠温度在90度时，为无水硫酸钠，当温度低于60度时为七水硫酸钠，温度低于30度时为十水硫酸钠，在蒸发时需要特别注意对温度的控制。

3、氯化铵物料的沸点在16℃。

4、温度对氯化铵的结晶有比较大的影响，温度越低其饱和度越低，析出的晶体越多。

四、根据物料性质决定工艺流程：1、本工艺适合于硫酸钠和氯化铵蒸发结晶，但首先要保证设备的稳定运行（不睹塞），即可以将结晶体分别从每效结晶器排出，见下图。

各效温度及真空度：物料性质说明：氯化铵特性为温度越高，溶解度越大，浓度越高，沸点升越高，。

根据其物料特性，在不造成剧烈沸腾的前题下，尽可能拉大末效温差，以保证沸点升后能蒸发。

机械设备主要优点：1、机械根据客户的实际条件及要求，针对性地设计、制造出合理、稳定的设备。

2、设备具有高效除沫的特点：原理是改变分离器内的二次蒸汽流速度与方向，使带液汽流作螺旋上升运动，液滴被离心力甩到分离室的室壁产生碰撞，集积后在重力作用下回流至分离器，除沫效率可高达99.5%～99.8%，本装置有效解决了泡沫夹带料液的现象，同时也大大降低了蒸发出冷凝水中含低沸点有机物(COD)的量，以延长了设备的使用寿命，确保设备正常运行。

三效降膜强制循环蒸发器发茂工贸双凤工业区金海路006号TEL：0 FAX：0目录一、产品用途 (3)二、规格和技术参数 (3)三、工作原理 (3)四、结构概述 (4)五、安装与调整 (4)六、试车 (4)七、操作规程 (6)八、维修及保养 (7)九、产品特点 (7)一、产品用途三效降膜强制循环蒸发器是一种高效蒸发设备，其蒸发原理设定了它具有传热效率高、温差损失小、物料加热时间短、不易变质、易于多效操作、能耗低、设备体积小等特点，广泛适用于化工、医药、轻工、食品、石化、冶金等行业的蒸发作业。

二、规格和技术参数三、工作原理三效降膜加强制循环蒸发器是依靠外加力——循环泵使液体进行循环。

液体在加热管的循环流速通常在1.2——3.0米/秒围之，加热管是立式单程，传热系数大、抗结垢、适应性强、易于清洗、易检修等特点。

四、结构简述该设备由第一、二效，三效蒸发器，第一、二效，三效分离器，预热器，冷却塔，进料泵、出料泵、冷凝水泵、强制循环泵、中间循环泵、真空泵、系统管阀件、控制仪表箱等部分组成。

进料泵、出料泵、冷凝水泵、真空泵，其叶轮采用敞开式，密封采用双端面机械密封。

五、安装与调整本设备出厂时系分装，在现场进行总装。

(一)安装要求：1.钢平台预埋件、按土建规定执行。

2.设备的支柱与一、二效，三效蒸发器应保证垂直，一、二效，三效蒸发器管板的水平偏差不大于5mm。

3.离心泵按一般离心泵的安装要求进行，泵轴必须校正水平。

(二）安装：安装之前，首先检查一、二效，三效蒸发器和预热器的列管焊缝质量，是否因运输过程中受到破坏，合格后进行设备安装。

（三）设备的密封性试验：当设备安装完毕后，进行密封性试验和管道试压。

密封性试验步骤和方法如下：1.设备的密封性试验围：各效蒸发器、分离器、冷却塔、物料管道、二次蒸汽管道、冷凝水管道。

2.用盲板堵塞所有的进出口。

工作蒸汽管道至设备的入口，各仪表座孔、关闭进料阀、出料阀、以及分离器上破真空阀。
