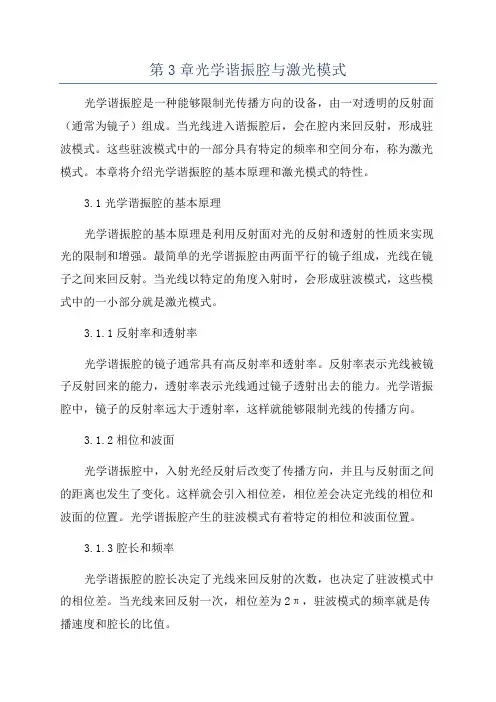

第3章光学谐振腔与激光模式光学谐振腔是一种能够限制光传播方向的设备，由一对透明的反射面（通常为镜子）组成。
当光线进入谐振腔后，会在腔内来回反射，形成驻波模式。
这些驻波模式中的一部分具有特定的频率和空间分布，称为激光模式。
本章将介绍光学谐振腔的基本原理和激光模式的特性。
3.1光学谐振腔的基本原理光学谐振腔的基本原理是利用反射面对光的反射和透射的性质来实现光的限制和增强。
最简单的光学谐振腔由两面平行的镜子组成，光线在镜子之间来回反射。
当光线以特定的角度入射时，会形成驻波模式，这些模式中的一小部分就是激光模式。
3.1.1反射率和透射率光学谐振腔的镜子通常具有高反射率和透射率。
反射率表示光线被镜子反射回来的能力，透射率表示光线通过镜子透射出去的能力。
光学谐振腔中，镜子的反射率远大于透射率，这样就能够限制光线的传播方向。
3.1.2相位和波面光学谐振腔中，入射光经反射后改变了传播方向，并且与反射面之间的距离也发生了变化。
这样就会引入相位差，相位差会决定光线的相位和波面的位置。
光学谐振腔产生的驻波模式有着特定的相位和波面位置。
3.1.3腔长和频率光学谐振腔的腔长决定了光线来回反射的次数，也决定了驻波模式中的相位差。
当光线来回反射一次，相位差为2π，驻波模式的频率就是传播速度和腔长的比值。
3.2激光模式的特性激光模式是光学谐振腔中驻波模式中的一部分，具有特定的空间分布和频率。
激光模式的特性决定了激光器的输出特性和性能。
3.2.1模式间距和频宽光学谐振腔支持的激光模式的频率是离散的，相邻两个激光模式之间的频率差称为模式间距。
模式间距决定了激光器的频率稳定性和波长选择性。
激光器的频宽则决定了激光输出的光谱宽度和相干性。
3.2.2模式体积和光强分布激光模式的体积决定了激光束的大小。
通常情况下，激光模式的体积越小，激光束越窄。
激光模式的光强分布决定了激光束的空间分布和光功率分布。
3.2.3模式竞争和多模腔当光学谐振腔支持的激光模式过多时，模式之间会发生竞争。

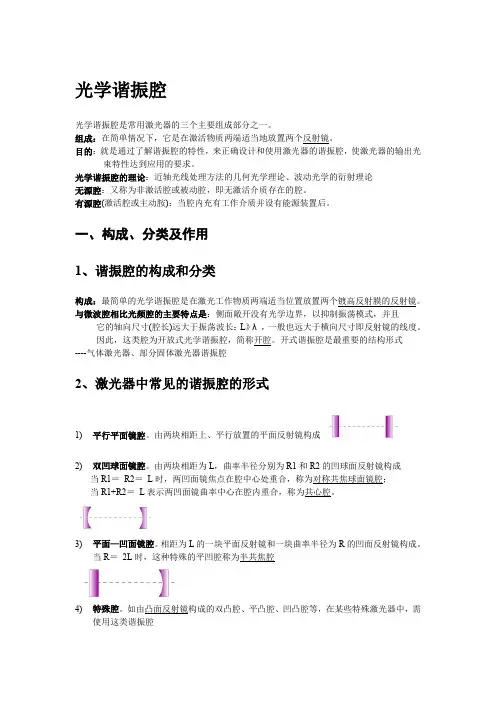

光学谐振腔光学谐振腔是常用激光器的三个主要组成部分之一。
组成：在简单情况下，它是在激活物质两端适当地放置两个反射镜。
目的：就是通过了解谐振腔的特性，来正确设计和使用激光器的谐振腔，使激光器的输出光束特性达到应用的要求。
光学谐振腔的理论：近轴光线处理方法的几何光学理论、波动光学的衍射理论无源腔：又称为非激活腔或被动腔，即无激活介质存在的腔。
有源腔(激活腔或主动胺)：当腔内充有工作介质并设有能源装置后。

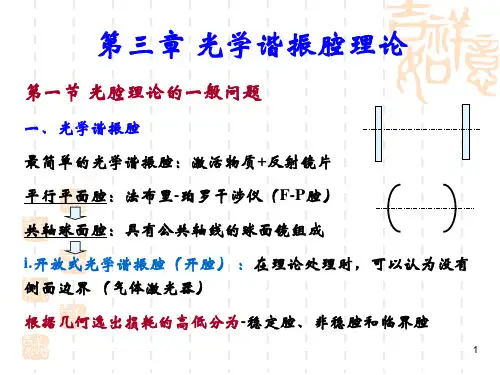

一、构成、分类及作用1、谐振腔的构成和分类构成：最简单的光学谐振腔是在激光工作物质两端适当位置放置两个镀高反射膜的反射镜。
与微波腔相比光频腔的主要特点是：侧面敞开没有光学边界，以抑制振荡模式，并且它的轴向尺寸(腔长)远大于振荡波长：L》λ，一般也远大于横向尺寸即反射镜的线度。
因此，这类腔为开放式光学谐振腔，简称开腔。
开式谐振腔是最重要的结构形式----气体激光器、部分固体激光器谐振腔2、激光器中常见的谐振腔的形式1)平行平面镜腔。
由两块相距上、平行放置的平面反射镜构成2)双凹球面镜腔。

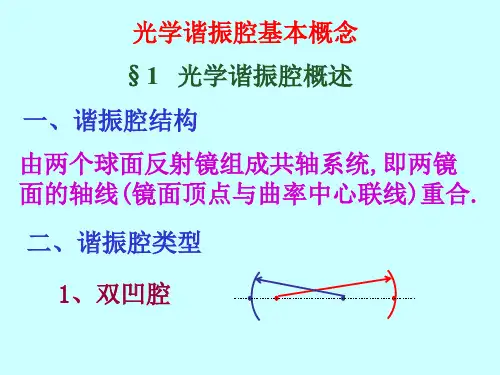

由两块相距为L，曲率半径分别为R1和R2的凹球面反射镜构成当R1＝R2＝L时，两凹面镜焦点在腔中心处重合，称为对称共焦球面镜腔；当R1+R2＝L表示两凹面镜曲率中心在腔内重合，称为共心腔。
3)平面—凹面镜腔。
相距为L的一块平面反射镜和一块曲率半径为R的凹面反射镜构成。
当R＝2L时，这种特殊的平凹腔称为半共焦腔4)特殊腔。
如由凸面反射镜构成的双凸腔、平凸腔、凹凸腔等，在某些特殊激光器中，需使用这类谐振腔5)其他形状的3、谐振腔的作用(1) 提供光学正反馈作用谐振腔为腔内光线提供反馈，使光多次通过腔工作物质，不断地被放大，形成往复持续的光频振荡；取决因素：组成腔的两个反射镜面的反射率，反射率越高，反馈能力越强；反射镜的几何形状以及它们之间的组合方式。
上述因素的变化会引起光学反馈作用大小的变化，即引起腔内光束能量损耗的变化。
(2) 对振荡光束的控制作用主要在方向和频率的限制，其功能为：①有效地控制腔内实际振荡的模式数目，使大量的光子集结在少数几个沿轴向、且满足往返一次位相变化为2π的整数倍的光子状态中，提高了光子简并度，从而获得单色性好、方向性好及相干性强的优异辐射光。
