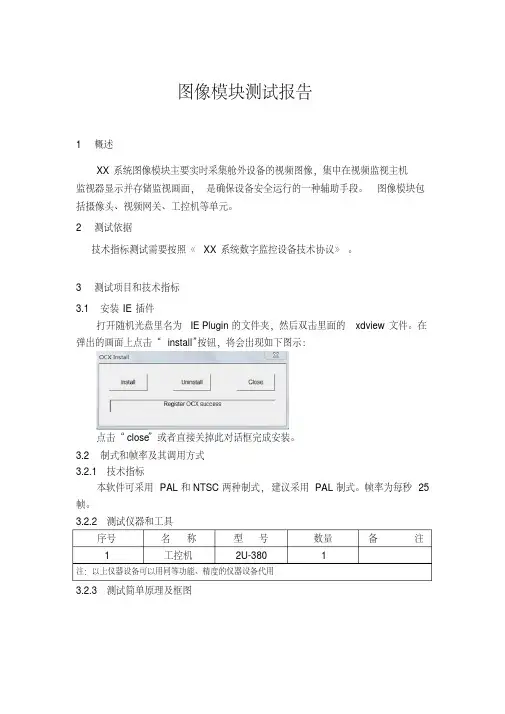

图像模块测试报告
1概述
XX 系统图像模块主要实时采集舱外设备的视频图像，集中在视频监视主机监视器显示并存储监视画面，是确保设备安全运行的一种辅助手段。图像模块包括摄像头、视频网关、工控机等单元。
2测试依据
技术指标测试需要按照《XX 系统数字监控设备技术协议》。
3测试项目和技术指标
3.1安装IE 插件
打开随机光盘里名为IE Plugin 的文件夹，然后双击里面的xdview 文件。在弹出的画面上点击“ install”按钮，将会出现如下图示：
点击“ close”或者直接关掉此对话框完成安装。
3.2制式和帧率及其调用方式
3.2.1技术指标
本软件可采用PAL 和NTSC 两种制式，建议采用PAL 制式。帧率为每秒25
帧。
3.2.2 测试仪器和工具
3.2.3 测试简单原理及框图
图 1 测试框图
3.2.4 测试方法和步骤
a)如图 1 所示将设备连接好；
b)摄像机、视频服务器、监控主机分别加电；
c)监控主机开机启动数字监控软件并登录客户端；
图 2 测试框图
d)登录后即进入如下界面。
图 3 软件主界面
点击【DVS 设置】按钮或在图像窗口上单击鼠标右键，选择【DVS
设
置】，
将弹出DVS 参数设置界面，如下图所示：
图 4 DVS 参数设置界面
DVS时钟】可以设置DVS的日期和时间，点击“与PC同步”，则DVS的日期和时间
会自动与电脑的日期和时间同步。【DVS 】可设置DVS 的名称和制式，查看DVS 的路
数，
设备ID ，软件版本
【制式】提供PAL 和NTSC 两种视频格式。
等。
3.3视频图像采集测试
3.3.1技术指标实时采集舱外设备的视频图像，集中在视频监视主机
监视器显示
3.3.2测试仪器和工具
表 1 测试工具和仪器
3.3.3测试简单原理及框图
图 4 测试框图
3.3.4测试方法和步骤
a)如图 1 所示将设备连接好；
b)摄像机、视频服务器、监控主机分别加电；
c)监控主机开机启动数字监控软件并登录客户端；
图 5 登录界面d) 登录后进入即可显示视频画面。
图 6 监控软件主菜单3.4 视频图像切换
3.4.1 技术指标对两个摄像机监视的画面
进行切换。
3.4.2 测试仪器和工具
表 2 测试工具和仪器
3.4.3 测试简单原理及框图
图7 测试框图
3.4.4测试方法和步骤
a)如图 4 所示将设备连接好；
b)摄像机、视频服务器、监控主机分别加电；
c)监控主机开机启动数字监控软件并登录客户端见图2；
d)在图 3 所示的界面上双击任一画面即可放大该画面，实现切换功能
3.5视频图像存储
3.5.1技术指标对监视画面进行存储
3.5.2测试仪器和工具
表 3 测试工具和仪器
3.5.3 测试简单原理及框图
图8 测试框图
1)
3.5.4 测试方法和步骤 a) 如图 5 所示将设备连接好；
b) 摄像机、视频服务器、监控主机分别加电；
c) 监控主机开机启动数字监控软件并登录客户端见图 2； d)
录像参数设置：
点击【本地设置 】
，将弹出本地设置界面，如下图所示
图 9 本地设置界面
点击录像 /回放，将弹出录像 /回放设置界面，如下图所示
图10 存储设置界面
【设置录像存储目录】录像文件存储的全路径为：用户指定目录录像日期\DVSI P 地址_DVS 名称\DVS 通道【添加】向“目录列表”添加“用户指定目录”。【删除】删除“目录列表”中的“用户指定目录”，如果在“用户指定目录”下存在
录像文件，该“用户指定目录”不能被删除。【打? 】当“用户指定目录”被打? 后，才有效；同一硬盘分区下只能有一个“用
户指定目录”被打? 。【设置录像文件打包时间】可以选择打包时间，也可设置任意打包时间，以分为单位。【录像硬盘满时，自动删除旧文件】设置是否启用自动删除旧文件。自动删除旧文件：
先一次性把最早一天的文件删除，如果空间还不够，再删除倒数第2 天的，依次类推。如果录像文件是当天的，就按小时来删除，即先删除最早一小时的。但是不会删除当前小时的录像文件，即如果在一个小时内录像文件存储满时，设备将停止录像和抓拍。但该小时时段结束后系统将删除前一时段的录像文件，并继续启动录像和抓拍。
【回放服务地址】设置录像回放服务的地址和端口，当修改了IP 地址或端口时，需要点击【保存】并重新启动服务。【远程登录用户】用户名和密码都可以为空，每次修改参数后，点击【保存】方可生效，无需重新启动服务。
【抓拍图像存储目录】抓拍的图像包括在DVS 前端抓拍的图像和在NVSCenter 中心手动抓拍的图像。抓拍路径存储路径有两种，一种方式是默认路径：用户指定目录
日期\DVSI P 地址_DVS 名称\DVS 通道\
2）定时录像
定时录像的设置界面如下图所示
图11 定时录像界面
定时录像设置是为每个窗口的图像设置定时录像的时间，每天24 小时，每个小时是否录像，录像则设为【R】，如果选择【所有DVS通道的定时录像配置相同】那么每个通道的定时录像时间都相同。
【启用定时录像】设置是否打开定时录像。只有打开此选项，设置的通道定时录像才有效。
说明：若通道颜色为? 表示此通道已经设置了定时录像
3.6本地录像回放测试
3.6.1技术指标
对存储的监视画面进行回放
3.6.2测试仪器和工具
表 4 测试工具和仪器
3.6.3测试简单原理及框图
