XX 集团XX 煤矿矿井风量计算办法
编制单位：通风处
编制：
审查：
通风处长：
通风副总：
通风助理：
总工程师：
二〇一七年一月一日
XX 煤矿矿井风量计算办法
为规范我矿各生产作业地点及矿井配风、通风能力核定、各地点《作业规程》中的风量计算，根据《煤矿生产能力核定标准》等相关规定，结合我矿实际情况，特制定本办法。Lcs11R。
一、计算依据
《煤矿安全规程》专家解读（2016 年修订版）、《煤矿井工开采通风
技术条件》（AQ1028-2006）、《煤矿通风能力核定标准》（AQ1056-2008）3zdv9v。
根据以上标准，结合矿井实际情况，矿井需要的风量应按下列要求分别计算，并选取其中的最大值：
各采掘工作面、硐室及其它用风地点需风量按下列要求分别计算，并选取最大值：
1. 按井下同时工作的最多人数计算，每人每分钟供给的风量不得少于4m3；
2. 按采掘工作面、硐室及其他地点实际需要风量的总和进行计算。各地点的实际需要风量，必须使该地点的风流中的甲烷、二氧化碳和其他有害气体的浓度，风速、温度及每人供风量符合《煤矿安全规程》的有关规定。
h1AXsz。
按实际需要计算风量时，应避免备用风量过大或过小。应当根据具体条件制定风量计算方法，至少每5 年修订1 次。3cFBkV。

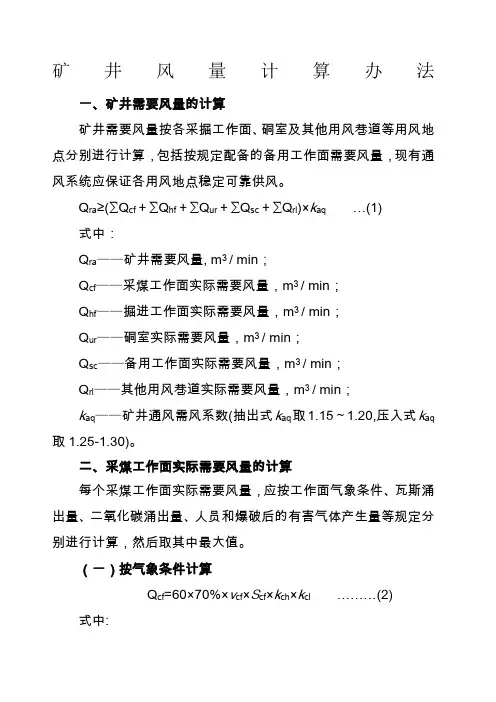

二、风量计算办法
㈠生产矿井需要风量按各采掘进工作面、硐室及其他巷道等用风地点分别进行计算，包括按规定配备的备用工作面。现有通风系统必须保证各用风地点稳定可靠供风。2kQBhi。
Q ra ≥（∑ Q cf ＋∑ Q hf ＋∑ Q ur ＋∑ Q sc ＋∑ Q rl ）·k aq
式中：
Q ra—矿井需要风量, m 3/min ；
Q cf —采煤工作面实际需要风量，m3/min ；
Q hf —掘进工作面实际需要风量，m3/min ；
Q ur —硐室实际需要风量，m3/min ；
Q sc—备用工作面实际需要风量，m3/min ；
Q rl —其他用风巷道实际需要风量，m3/min ；k aq—矿井通风需风系数（抽出式k aq 取1.15-1.20, 压入式k aq 取1.25-1.30）。
㈡采煤工作面的需要风量每个采煤工作面实际需要风量，应按工作面气象条件、瓦斯涌出量、二氧化碳涌出量、工作人员和爆破后的有害气体产生量等规定分别进行计算，然后取其中最大值。bqAYTn。
①按气象条件计算：Q cf=60×70%×V cf×S cf·k ch·k cl 式中:
Q cf —采煤工作面实际需要风量；m3/min ；
V cf —采煤工作面的风速，按采煤工作面进风流的温度从表 1 中选取，
m/s；
S cf —采煤工作面的平均有效断面积，按最大和最小控顶有效断面的平均值计算，m2；
K ch—采煤工作面采高调整系数，具体取值见表2；
K cl —采煤工作面长度调整系数，具体取值见表3；70%—有效通风断面系数；
60—单位换算产生的系数。
表1 采煤工作面进风流气温与对应风速
表2 k ch—采煤工作面采高调整系数
表3 k cl—采煤工作面长度调整系数
②按照瓦斯涌出量计算
Q 采=125·q cg·k cg 式中：q cg—采煤工作面回风巷风流中平均绝对瓦斯涌出量，m3/min 。抽放矿井的瓦斯涌出量，应扣除瓦斯抽放量进行计算；i8JVUJ。
k cg—采煤工作面瓦斯涌出不均匀的备用风量系数,正常生产时连续观测1 个月，日最大绝对瓦斯涌出量和月平均日绝对瓦斯涌出量的比值，没有观测数据时，机采工作面取1.2-1.6，炮采工作面取1.4-2.0；cS2aEz。
125—根据山西省瓦斯管理相关要求，按采煤工作面回风流中瓦斯的浓度不应超过0.8％的换算系数。
③按照二氧化碳涌出量计算
Q cf =67· q cc ·k cc 式中：q cc—采煤工作面回风巷风流中平均绝对二氧化碳涌出量，m3/min；k cc—采煤工作面二氧化碳涌出不均匀的备用风量系数，正常生产时连续观测1 个月，日最大绝对二氧化碳涌出量和月平均日绝对二氧化碳涌出量的比值；b4uC3M。
67—按采煤工作面回风流中二氧化碳的浓度不应超过 1.5％的换算系数。
④按炸药量计算
a）一级煤矿许用炸药
Q cf≥ 25A cf
b) 二、三级煤矿许用炸药
Q cf≥ 10A cf 式中：
A cf—采煤工作面一次爆破所用的最大炸药量，kg；
25—每千克一级煤矿许用炸药需风量，m3/min；
10—每千克二、三级煤矿许用炸药需风量，m3/min。⑤按工作人员数量验算
Q cf ≥ 4N cf 式中：
N cf—采煤工作面同时工作的最多人数，人；
4—每人需风量，m3/min 。
⑥按风速进行验算
a) 验算最小风量
Q cf≥60×0.25S cb
S cb=l cb×h cf× 70%
b) 验算最大风量
Q cf≤ 60×4.0S cs
S cs=l cs× h cf×70%
c) 综合机械化采煤工作面，在采取煤层注水和采煤机喷雾降尘等措施后，验算最大风量
Q cf≤ 60×5.0S cs 式中：
S cb—采煤工作面最大控顶有效断面积，m2；l cb—采煤工作面最大控顶距, m；h cf—采煤工作面实际采高, m；
S cs—采煤工作面最小控顶有效断面积，m2；l cs—采煤工作面最小控顶距, m；0.25—采煤工作面允许的最小风速，m/s；70%—有效通风断面系数；4.0—采煤工作面允许的最大风速，m/s；5.0—综合机械化采煤工作面，在采取煤层注水和采煤机喷雾降尘等措施后允许的最大风速，
m/s。
⑦备用工作面实际需要风量，应满足瓦斯、二氧化碳、气象条件等规定计算的风量，且最少不应低于采煤工作面实际需要风量的50％。IVIFIu 。
⑧布置有专用排瓦斯巷的采煤工作面实际需要风量计算
Q cf=Q cr+Q cd
Q cr=100·q gr·k cg
Q cd=40·q gd·k cg
式中：
Q cr—采煤工作面回风巷需要风量，m3/min；
Q cd—采煤工作面专用排瓦斯巷需要风量，m3/min；q gr—采煤工作面回风巷巷的排瓦斯量，m3/min ；q gd—采煤工作面专用排瓦斯巷的风排瓦斯量，m3/min；40—专用排瓦斯巷回风流中的瓦斯浓度不应超过2.5%的换算系数。㈢掘进工作面实际需要风量的计算每个掘进工作面实际需要风量，应按瓦斯涌出量、二氧化碳涌出量、工作人员、爆破后的有害气体产生量以及局部通风机的实际吸风量等规定分别进行计算，然后取其中最大值。KOOUK。m
①按照瓦斯涌出量计算
Q hf =125· q hg· k hg
