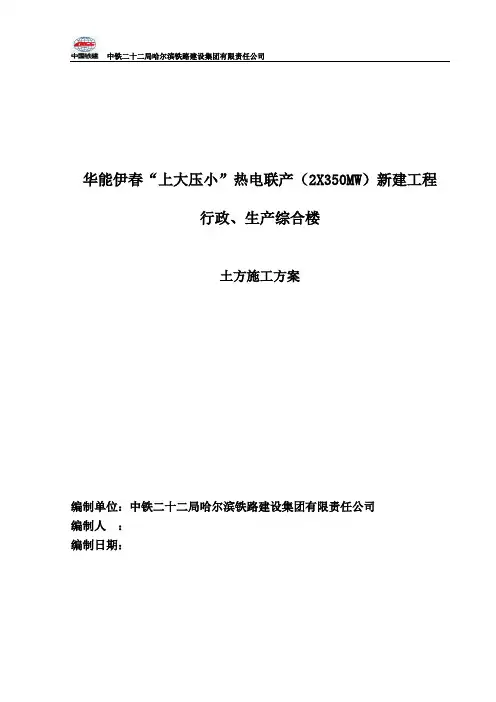

华能伊春“上大压小”热电联产（2X350MW）新建工程
行政、生产综合楼
土方施工方案
编制单位：中铁二十二局哈尔滨铁路建设集团有限责任公司
编制人：
编制日期：
目录目录2
第一章编制依据3
第二章工程概况3
一、整体工程概况3
二、土方开挖工程概况3
第三章工程地质条件5
一、工程地质情况5
二、水文地质情况错误!未定义书签。
第四章工程施工的重点与难点5
一、工程施工的重点7
二、工程施工的难点7
第五章施工部署7
一、施工顺序7
二、主要管理人员配备8
三、施工人员及主要机械配备8
第六章施工进度计划9
第七章施工工艺9
一、施工工艺9
二、基坑降水、排水11
三、土方开挖顺序及相关技术措施11
第八章施工质量保证措施14
一、质量标准14
二、成品保护14
三、应注意的质量问题14
第九章施工安全保证措施15
一、安全生产目标15
二、安全生产管理原则15
三、土方施工安全措施16
四、用电安全保证措施17
五、机械安全保证措施17
六、电（气）焊作业安全保证措施18
七、雨天施工安全保证措施18
八、环境保护措施18
九、基坑临边安全防护措施19
第十章施工监测及应急措施19
一、施工监测19
二、应急措施20
第一章编制依据
(1)业主提供的行政办公综合楼建筑图、结构图（2014年5月版）；
(2)业主提供的《岩土工程勘察报告》；
(3)现场实际踏勘情况；
(4)《工程测量规范》(GBJ50026-93)；
(5)机械挖土方工艺标准（GY102-1996）；
(6)人工挖土方工艺标准（GY101-1996）；
(7)《建筑地基基础工程施工质量验收规范》（GB50202-2002）；
(8)其它的现行国家、电力规范、规程和标准。
第二章工程概况
一、整体工程概况
本工程集控楼及行政办公楼采用一体化设计，集中控制楼区域纵向长度为43.50m,，横向宽度为16.2m，共为三层，标高分别为±0.000m、5.600m、11.600m。标高±0.000m 层设有蓄电池室、化学药品库和加药间等；标高5.600m层为电气配电间和办公用房；标高11.600m层为集中控制室、电子设备间、工程师室、打印机室和会议办公等辅助用房。空调机房布置在24.900m层。卫生间按需要分布在各层。联合建筑物地上面积：13124㎡地上部分体积：60733m³，地下面积：1809㎡地下部分体积：8683m³。办公区域分为7层，局部8层，标高分别为±0.000m、4.100m、8.000m、11.600m、17.100m、21.000m、
24.900m、28.800m。整个区域均有地下室，地下室标高为-4.800m。
二、土方开挖工程概况
土方开挖方式
本工程采用大开挖形式，因为独立基础之间距离不到一米，底部是卵石，所以采用大开挖；分层开挖防冻; 基础埋深＞-5.00m，为深基坑施工，开挖深度较大，基坑开挖深度超过地下水位线约2、5m须降水，施工过程中水平运输和垂直运输难度较大，必须统筹考虑深基坑的施工组织。
采取的的措施：
1）、本工程基坑支护主要采用大放坡，大放坡的系数在本工程采用基坑放坡坡比一般为1.00～1.25，边坡采用阶梯式，梯段水平宽度＞1.5米，以满足降水井布置要求。
2）、首先进行开挖位置的地下降水，待开挖土方的地下水位及土壤含水率达到开挖条件后，方可进行土方开挖工作。
3）基坑开挖分层按梯段开挖，每层的挖土厚度控制在2.0米左右。
4）、因场地狭小基坑边缘不得留存回填土，所有回填土必须运到业主指定的存土场。减少基坑外侧的荷载。
5）、土方开挖完毕后，应立即进行垫层施工，防止地基、雪水及地下水浸泡、受冻，以保证基底的稳定性。
6）、基坑土方开挖时作好基坑监测，而且应根据基坑监测数据来控制挖土速度、挖土方式，防止基坑失稳。侧边坡，采用五彩布覆盖防止雨、雪水冲刷产生滑坡，彩条布上端用沙包双层码放压牢，下端用木方卷边记牢用重物坠之。
7）作好排水措施，以便有效的及时的将雨、雪水排出基坑；基坑开挖后，或在基础施工过程中，土方还未回填，这时在基坑周围堆放高度大于等于500mm的挡水围堰，在基坑底部距沟底200mm距离设排水沟及集水坑，并设大功率的排水泵。
8）作好基坑周围的安全围护措施，坚决避免高空坠物打击和高空坠落伤人的现象；在基坑四周一米范围内搭设栏杆，围设密目网，挂安全警示牌，夜间设警示灯。
本工程1层地下室区域深基坑开挖平面面积约1909平方米。深基坑开挖深度为7.6m。场地较平坦，地面高程约247.0m。本基坑支护南侧土方开挖在地铁保护范围，为确保安全使用，对此段基坑侧壁土体变形、沉降应进行严格监控。
1、深基坑土方开挖剖面图见图1；
2、基坑整体剖面图见图2。
第三章工程地质条件
一、工程地质情况
厂址所在地区三面环山，翠峦河由西向东贯流而下，形成东西向延伸的山间河谷盆地，地势宽阔而平坦。地貌单元为平原，地形西高东低，海拔高程在243.17m～246.24m 之间。
勘察所揭露地层岩性自上至下依次分别为：
①
1
素填土：杂色，由碎石、粘性土、灰渣等组成，稍湿，呈松散状态。一般厚度为1.70m～3.50m，层底高程241.69m～243.56m。
该层土为前期灰场道路，场地内局部分布，未经处理不能作为建构筑物的天然地基持力层。
①粉煤灰：灰色，松散，以粉粒为主，局部为细粒。近年人工堆积而成。该层在勘测区分布广泛，一般厚度为0.50m～4.10m，层底高程240.03m～243.84m。
由于该层属于近年人工堆积而成，沉积年限短，密实程度差（标准贯入试验平均击数为6击），因此，未经处理不能作为建构筑物的天然地基持力层。
②粉质粘土：黄褐色，黑褐色，无摇振反应，干强度、韧性中等，稍有光泽，可塑。局部为软塑。该层土分布不连续，部分地段存在，局部相变为粉土，为原始地表土，层厚一般为0.40m～1.20m。
综合该层地基土的承载力特征值f
ak
=150kPa。
③圆砾：黄褐色，母岩成分以火成岩为主，一般粒径2.00mm～40.00mm左右，粒径2mm～5mm约占20%，粒径5mm～10mm约占10%，粒径10mm～20mm约占13%，粒径20mm～40mm 约占20%，粒径大于40mm约占12%，最大粒径100mm左右，磨圆一般，分选一般，局部混有少量粘性土及粗砾砂，局部为卵石。以中密状态为主，饱和。该层在测区内分布均匀，为场地内主要地层一般厚度在.20m～5.30m之间，层顶埋深0.50m～4.10m，层顶高程240.03m～243.97m。重型动力触探试验结果统计见表2.2。
表2.2 ③圆砾层重型动力触探试验成果统计表
试验方法最大值
X
max
最小值
X
min
平均值
x
频数n
标准差
σ
变异系
数δ
标准值备注
