中考化学图像专题复习

重、难点考点04—图像与分析专题突破考点剖析此考点主要通过对图像的分析，对某此物质的类别及质量进行判定或对某些化学反应是否发生及实验现象，进行判定。

通常考查以下知识：1：通过图像中的数据分析某物质是否存在；2：通过对图像及图像中的数据进行分析判某个反应是否发生；3：通过图像分析某些实验现象是否发生。

考点典例例1: （2020年河北中考）向盛有一定量铜和氧化铜混合物的烧杯中滴加稀盐酸，边滴边搅拌，反应过程中剩余固体的质量与加入稀盐酸的质量关系如图所示。

下列说法不正确的是A. M点时，剩余固体是铜和氧化铜B. M、N点时，溶液中的溶质均只有CuCl2C. N、P点时，溶液的pH：N>PD. 混合物中铜的质量为（a-b）g例2：（2019四川自贡中考试题）氧化铜与稀盐酸发生反应时,容器中溶液总质量随时间的变化曲线如图所示。

下列说法错误的是（）A、该实验是将稀盐酸逐渐加入到盛有氧化铜的容器中B、m点表示氧化铜与稀盐酸恰好完全反应C、m点和n点对应溶液中铜元素的质量不相等D、m点和n点对应溶液蒸发结晶后得到的固体成分相同例3：（2020湖北宜昌）某密闭容器中只有乙、丙、丁三种物质，在一定条件下发生了一个化学反应，容器中乙、丙、丁的质量随甲的质量变化情况如图所示。

下列说法错误的是（）A．a的值为12B．丁属于化合物C．当丁为5g时，容器中乙的质量为11gD．当甲为2g时，容器中丙与丁的质量之比为12:5例4：（2020沧州统考试题）下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量氢氧化钠溶液中滴入水B．向一定量氯化铜溶液中加入一定量铝C．向一定量二氧化锰固体中加入一定量过氧化氢溶液D．向一定量硫酸和硫酸铜混合溶液中滴入氢氧化钠溶液例5：（2020黑龙江大庆）如图所示的图象能正确反映对应变化关系的是（）A．向一定浓度的NaOH溶液中加水稀释B．FeCl3催化H2O2溶液的分解C．向硫酸和硫酸铜的混合溶液中逐滴加入烧碱溶液至过量D．等质量的铁、锌分别与等质量分数的足量稀硫酸反应例6：（2021河北中考预测试题）下列4个坐标图分别表示4个实验过程中某些质量的变化，其中不正确的是（）①．向一定量过氧化氢溶液中加入少量二氧化锰②．向相同质量与浓度的稀盐酸分别加入足量的铁粉和锌粉③．向相同质量的铁粉和锌粉中分别加入足量稀盐酸④．一氧化碳与一定量氧化铁在高温条件下完全反应A:①③B: ①④C: ②③D: ③④例7：（2020年黑龙江齐齐哈尔中考）下列图像能正确表示对应关系的是A. 图A是一定质量的红磷在密闭容器中燃烧B. 图B是浓盐酸在空气中敞口放置一段时间C. 图C是向等质量的铁粉和锌粉中分别加入足量相同溶质质量分数的稀盐酸D. 图D是加热一定质量木炭粉和氧化铜混合物例8：（2020河北盐山二中一模试题）下列图像与对应的说法正确的是（）A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分例9：（2020年陕西中考）某溶液中溶质可能是HCl、Na2CO3、H2SO4、CuC12中的一种或多种，为探究溶质的成分，兴趣小组的同学向盛有一定量样品的烧杯中逐滴加入Ba（OH）2稀溶液，产生沉淀的质量与加入Ba（OH）2溶液质量的变化趋势如下图所示。

（化学）中考化学化学图像题汇编常见题型及答题技巧及练习题(含答案)一、中考化学图像题汇编1．下列所示的四个图像，能正确反映对应变化关系的是（）A ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．向一定量的氢氧化钠溶液中滴加 pH ＝3 的稀盐酸C ．加热一定质量的高锰酸钾D ．氢气还原一定质量的氧化铜【答案】C 【解析】 【分析】 【详解】A 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌的活动性大于铁，锌的反应速率快，根据锌和铁与足量的稀硫酸反应的质量关系：24424422Zn + H SO = ZnSO Fe+ H SO = FeSO 65+ H + 5622H ↑↑，可知，完全反应铁生成的氢气多，该图像不能正确反映对应变化关系；B 、向一定量的氢氧化钠溶液中滴加 pH ＝3 的稀盐酸，二者恰好反应时溶液呈中性，再滴加稀盐酸，溶液呈酸性，当盐酸无限加入时，由于反应中生成了水，则溶液的pH 接近于3且大于3，该图像不能正确反映对应变化关系；C 、加热高锰酸钾固体，开始时高锰酸钾不分解，所以Mn 元素质量分数不变；一段时间后分解生成锰酸钾、二氧化锰和氧气，Mn 元素质量不变，但是固体总重量减小， Mn 元素质量分数增大；当高锰酸钾完全分解后固体总质量不变，Mn元素质量分数不变，该图像能正确反映对应变化关系；D、氢气还原CuO固体生成Cu和水，随着反应的进行固体质量减少，当CuO完全反应生成Cu后固体质量不变，反应后固体质量不可能为零，该图像不能正确反映对应变化关系。

故选C。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．下列图象，能正确反映对应变化关系的是( )A．向饱和石灰水中加入一定量CaOB．电解水生成氢气和氧气的质量C．将足量MgCO3和MgO固体分别加入相同质量、相同质量分数的稀盐酸中D．向一定量的H2SO4和MgSO4混合溶液中滴加氢氧化钡溶液【答案】A【解析】【详解】A、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意； B 、根据电解水的化学方程式2222H O2H +O ↑↑通电，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；C 、将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。

专题08 图像题(讲练)【要点梳理】一、有关体积变化的图像——电解水水通电生成氢气和氧气的体积比为2：1。

注意是体积比不是质量比。

二、有关质量变化的图像1．化学反应中反应物的质量变化图像：图1图2分析：随着反应的进行，反应物质量不断减小，若反应物有剩余，则图像如图1所示；若反应物没有剩余，则图像如图2所示。

2．化学反应中生成物的质量变化(1)一种物质和另一种物质的反应图像：图3图4分析：图3，随着反应的进行，生成物的质量不断增加，当反应结束时，生成物的质量达到最大；之后，生成物质量将不再随加入物质质量(或时间)发生变化。

举例：红磷燃烧生成物的变化。

图4，反应时加入催化剂，反应的速率或反应的总时间会发生变化，但生成物的质量不发生变化。

举例：分解过氧化氢制氧气有无催化剂的变化图像。

(2)一种物质和两种物质的反应图像：图5图6分析：一种物质和两种物质发生化学反应时，首先判断反应发生的先后顺序，然后判断生成物的质量，先发生反应的生成物曲线通常从原点开始(如图5所示)；后发生反应的生成物曲线通常从原点后开始(如图6所示)。

举例：向部分变质的氢氧化钠溶液中滴加稀盐酸，生成气体的坐标曲线(如图6所示)，因为稀盐酸先和NaOH发生中和反应，当NaOH完全消耗完后，稀盐酸再与碳酸钠反应才有气体生成。

(3)化学反应中物质总质量(含元素种类)的变化化学反应中物质总质量(或元素种类)不变(如图7、图8所示)图像：图7图8三、溶质质量分数的变化曲线物质溶解时，溶质质量分数的变化。

图像：图9图10分析：图1，在一定温度下，向某不饱和溶液中继续加入某溶质，该溶质的质量分数随着溶质的增加而增大，当溶液达到饱和时，溶质质量分数不变。

图2，溶液稀释时，溶质的质量不变，而溶液的总质量不断增加，所以溶质质量分数不断减小。

四、pH变化曲线1．酸碱中和反应中的pH曲线图像：图11图12分析：图1，碱入酸，滴定前，溶液的pH＜7，此时溶液呈酸性；当酸碱恰好完全反应时，溶液的pH＝7；随着碱的继续加入，溶液的pH＞7，溶液呈碱性。

（化学）初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象正确的是A．甲：向酸溶液中不断加水稀释B．乙：向碱溶液中不断加水稀释C．丙：向稀盐酸中不断加NaOH溶液D．丁：向KOH溶液中不断滴加稀硫酸【来源】人教版2020年九年级上学期第十单元第58课时课题2 酸和碱的中和反应（2)同步练【答案】B【解析】【分析】根据酸、碱溶液的稀释过程中pH的变化以及酸中加碱或碱中加酸的pH值的变化进行分析即可。

【详解】A、酸溶液显酸性pH＜7，向酸中加入水，酸性减弱，溶液的pH增大，但是不会大于7，故错误，不符合题意。

B、碱溶液显碱性pH＞7，向碱中加入水，碱性减弱，溶液的pH减小，但是不会小于7，故正确，符合题意。

C、原溶液是稀盐酸，pH<7，当加入氢氧化钠与其反应，pH逐渐增大到等于7；当稀盐酸全部反应后，随着氢氧化钠增多，pH>7，故错误，不符合题意。

D、原溶液是氢氧化钾，pH＞7，当加入稀硫酸与其反应，pH逐渐减小到等于7；当稀硫酸全部反应后，随着稀硫酸增多，pH＜7，故错误，不符合题意。

故选：B。

2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。

图像题（含答案）1.如图像能正确反映对应变化关系的是A.碳在盛有氧气的密闭集气瓶内燃烧B.向一定量的二氧化锰中加入双氧水C.在密闭装置内加热高锰酸钾制氧气D.加热一定量的氯酸钾和二氧化锰的混合物2.下列四个图像中，能正确反映对应变化关系的是A.等量块状石灰石和粉末状石灰石分别与浓度相同的足量稀盐酸反应B.水电解一段时间C.加热一定质量的氯酸钾和二氧化锰混合物D.足量红磷在密闭容器中燃烧3.能反映相关实验过程中量的变化的图像是A.等质量镁、锌分别和足量等浓度的盐酸反应B.用一氧化碳与氧化铁反应C.镁在氧气中燃烧D.等质量、等质量分数的双氧水完全分解4.对下列图像分析正确的是A.表示用等质量相同浓度的过氧化氢溶液制取氧气B.表示加热一定质量的氧化铜和足量木炭C.表示加热一定质量的高锰酸钾D.表示一定质量碳酸钙与足量的稀盐酸反应5.下列图像能正确反映化学反应原理的是A.KMnO4受热分解B.向含等质量HCl 的稀盐酸中分别加入Zn 和Fe 至过量C.水通电分解D.加热等质量的氯酸钾在有无二氧化锰制取氧气6.下列图像表示的化学反应过程，与实际情况相符合的是A.图①表示等质量等浓度的过氧化氢溶液分别在有、无MnO2的条件下反应B.图①表示等质量的碳酸钙粉末分别与足量的浓度为5%和10%的稀盐酸反应C.图①表示等质量等浓度的稀盐酸分别与足量的镁粉和锌粉反应D.图①表示等质量的锌粉和锌粒分别与足量的等浓度的稀盐酸反应7.下列图像与对应的叙述相符合的是A.①向一定量的饱和澄清石灰水中加入一定量生石灰B.①质量相等的镁和氧气在点燃的条件下充分反应C.①向等质量的锌粉和铁粉中分别滴加质量分数相同的足量稀盐酸D.①向一定量硝酸银和硝酸铜的混合溶液中加入锌粉8.学会识图能发展科学思维。

将不同质量的氯酸钾和高锰酸钾的固体混合加热，部分物质的质量随时间变化的关系如图所示。

从图中信息得出的下列说法中正确的个数有①横坐标的时间表示的是加热时间①反应的氯酸钾的质量大于高锰酸钾的质量①曲线c表示氧气的质量随时间的变化①高锰酸钾不是氯酸钾分解的催化剂①t3时，剩余的固体物质有四种①起催化作用的物质的质量逐渐增多至不变A.3个B.4个C.5个D.6个9.相同质量的M、N两种活泼金属，分别与足量盐酸反应(M、N在生成物中均为+2价)，生成H2质量和反应时间的关系如图。

中考复习化学图像类专题图表类试题是初中化学常见的表现形式，可以将化学概念、化学原理、具体物质的性质和量的变化规律等复杂、抽象的内容形象化，清晰简明地体现化学知识的本质，是研究和处理化学问题的一种基本方法和手段。

一、方法指引看坐标，即横、纵坐标的含义。

看起点，即自变量为0时，图像的起点位置。

看趋势，指自变量增大时，函数值的变化趋势。

看拐点，指趋势发生改变的点（如反应起始点或终点）二、图像类型1．pH值变化图像2．溶液质量和溶质质量分数的变化图像3.金属、酸、碱、盐相关反应的图像(1)金属与酸生成氢气的图像(2)金属与混合盐溶液反应的图像将金属加入两种盐的溶液中时，若金属与两种金属的盐均能发生置换反应，金属先与活动性更弱的金属的盐溶液反应。

注意：分析金属与酸或盐反应的图像，常出现金属与酸或盐反应的图像分析，一定要看清横、纵坐标表示的量，分析出现什么反应，理清不同金属的相对原子质量大小与反应生成气体质量多少、产生沉淀质量变化、反应后溶质质量变化的关系。

(3)常见复分解反应的图像向两种混合溶液中加入一种溶液，应遵循优先反应原则(优先发生中和反应，再发生其他反应)注意：分析与复分解反应相关的图像，会出现将一种溶液滴加到某混合溶液中的图像分析，一定要明确溶液中有哪些参加反应的离子，弄清楚产生沉淀或生成气体的节点。

5.与制备氧气相关的图像注意：在图像分析题中，看清纵坐标表示的量，注意图线是否应该从原点开始，以免触雷。

6.溶解度曲线图像（1）此部分的难点是对溶解度曲线的内涵和外延的理解，清楚溶解度曲线图中点、线、面的含义。

（2）由物质溶解度随温度变化情况确定结晶方法物质A中有少量B）②缓升型的物质中混有少量陡升型物质时，可采用蒸发结晶的方法进行提纯。

（如物质B 中有少量A）练习题1、两个烧杯中装有等质量的金属锌和镁，然后分别逐渐加入同浓度的稀硫酸，产生氢气的质量与加入硫酸的质量关系如图所示。

下列说法正确的是( D )A．该图反映出镁比锌的金属活动性强B．a点时，两个烧杯中的酸都恰好完全反应C．b点时，两个烧杯中产生氢气的质量相同D．c点时，两个烧杯中都有金属剩余2、下列图像能正确反映其对应的实验操作的是(AD )A．向盛有部分变质的氢氧化钠溶液的烧杯中滴加稀硫酸至过量B．向盛有一定量的氢氧化钠溶液的烧杯中逐滴加入pH＝2的稀盐酸至过量C．相同质量的镁、锌分别与足量的溶质质量分数相同的稀盐酸反应D．某温度时，向一定量的饱和氢氧化钙溶液中加入少量氧化钙，再恢复到原温度3、下列图像能正确反映其对应关系的是( C)A．用一定质量的过氧化氢溶液制取氧气B．电解水C．向稀盐酸和氯化钡的混合溶液中加入过量的碳酸钠溶液D．向一定质量的氯化镁溶液中滴加氢氧化钠溶液4、下列图像能正确反映其对应关系的是(B)A．一定温度下向某饱和氢氧化钙溶液中加入氧化钙B．加热一定质量的KClO3与MnO2固体混合物制O2C．向一定量且等质量的锌和镁中分别加入足量的稀盐酸D．向某温度时接近饱和的KNO3溶液中不断加入KNO3固体3、以饱和NaCl溶液和饱和NH4HCO3溶液为原料制备NaHCO3的原理为：NaCl＋NH4HCO3===NaHCO3↓＋NH4Cl(已知碳酸氢铵在40 ℃受热易分解)。

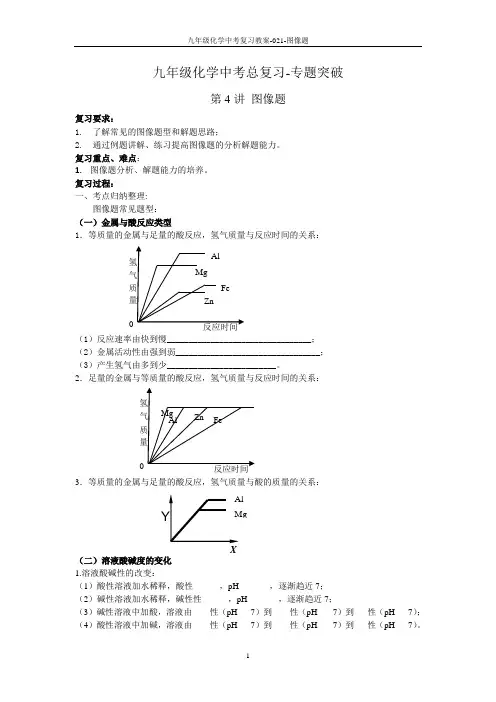

九年级化学中考总复习-专题突破第4讲图像题复习要求：1.了解常见的图像题型和解题思路；2.通过例题讲解、练习提高图像题的分析解题能力。

复习重点、难点：1.图像题分析、解题能力的培养。

复习过程：一、考点归纳整理:图像题常见题型：（一）金属与酸反应类型1．等质量的金属与足量的酸反应，氢气质量与反应时间的关系：（1）反应速率由快到慢_________________________________；（2）金属活动性由强到弱_________________________________；（3）产生氢气由多到少_________________________。

2．足量的金属与等质量的酸反应，氢气质量与反应时间的关系：3．等质量的金属与足量的酸反应，氢气质量与酸的质量的关系：（二）溶液酸碱度的变化1.溶液酸碱性的改变：（1）酸性溶液加水稀释，酸性______，pH_______，逐渐趋近7；（2）碱性溶液加水稀释，碱性性______，pH_______，逐渐趋近7；（3）碱性溶液中加酸，溶液由____性（pH___7）到____性（pH ___7）到___性（pH___7）；（4）酸性溶液中加碱，溶液由____性（pH___7）到____性（pH ___7）到___性（pH___7）。

2.中和反应图像的意义：如图是氢氧化钠和稀盐酸中和反应的pH变化图，横坐标表示的是加入_______溶液的质量，当加入该溶液的质量为a时，溶液中的溶质为_________，当加入该溶液的质量为b 时，表示_______________________，溶液中的溶质为_________，当加入该溶液的质量为c 时，溶液中的溶质为_________。

（三）反应速率与时间的关系1.常见影响化学反应速率的几个因素：（1）温度，一般温度越______，反应越快；（2）反应物浓度，一般反应物浓度越____，反应越快；（3）反应物的接触面积，反应物接触面积越_____，反应越快；（4）催化剂，一般催化剂可以________化学反应速率。
