第一章 金属材料力学性能指标.

教案一、课题：第一章金属材料力学性能指标二、教材分析：本章是《汽车材料》第一次课，是属于基础性知识，在教材的安排上是符合认知的过程三、（1）基础知识：掌握强度与塑性、硬度、冲击韧性及金属疲劳概念（2）能力培养：通过本次学习，培养学生在生产和生活中树立善于思考的良好习惯四、教学重点：金属材料的力学性能教学难点：屈服强度和金属疲劳概念五、课型：综合型六、教学方法：讨论+讲授七、教具：铁钉、铁片、铝片等,多媒体幻灯片八、课时：2九、教学过程：第一节课：第一章金属材料力学性能指标（板书）一）、组织教学：安定课堂教学秩序二）、请同学们回顾并思考以下两个问题：1）你所知道的汽车材料有哪些？2）汽车材料的选用与环境有关吗？三）引入新课：（一）、汽车材料分类：1、金属材料---黑色金属、有色金属、合金2、非金属材料----有机高分子、无机非金属材料、新型复合材料3、汽车运行材料---燃料、润滑剂、工作液（板书）（二）、金属材料性能：（分组讨论每组给出答案，老师点拨）1、使用性能----力学性能、物理性能、化学性能、其他性能2、工艺性能----压力加工性能、铸造性能、焊接性能、切削加工热处理（板书）（三）、1、力学性能定义：材料受到外力作用所表现出来的性能，又称机械能。

2、力学性能包括：强度、塑性、硬度、冲击韧性、抗疲劳性（板书）（四）、两个概念：（板书）1、强度---在外力作用下，金属材料抵抗永久变形和断裂的能力2、塑性---在外力作用下,金属材料产生永久变形而不断裂的能力(五)、同学分组讨论你们所知的外力（载荷）指的是哪些？并指出实例（六）强度有关知识：（请同学描述你所知的强度）（板书）（1）强度的大小用应力表示，金属材料在受到外力作用时必然在材料内部产生与外力相等的抵抗力，即内力。

（2）单位截面上的内力称为应力。

（3）用符号σ表示，σ=F/S（4）单位：Pa（5）通过拉伸试验得到的指标有；弹性极限、屈服强度、抗拉强度。

材料力学性能-考前复习总结（前三章）金属材料的力学性能指标是表示其在力或能量载荷作用下（环境）变形和断裂的某些力学参量的临界值或规定值。

材料的安全性指标：韧脆转变温度Tk；延伸率；断面收缩率；冲击功Ak；缺口敏感性NSR材料常规力学性能的五大指标：屈服强度；抗拉强度；延伸率；断面收缩率；冲击功Ak；硬度；断裂韧性第一章单向静拉伸力学性能应力和应变：条件应力条件应变 =真应力真应变应力应变状态：可在受力机件任一点选一六面体，有九组应力，其中六个独立分量。

其中必有一主平面，切应力为零，只有主应力，且，满足胡克定律。

应力软性系数：最大切应力与最大正应力的相对大小。

1 弹变1）弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。

ae=1/2σeεe=σe2/2E。

取决于E和弹性极限，弹簧用于减震和储能驱动，应有较高的弹性比功和良好弹性。

需通过合金强化及组织控制提高弹性极限。

2）弹性不完整性：纯弹性体的弹性变形只与载荷大小有关，而与加载方向及加载时间无关，但对实际金属而言，与这些因素均有关系。

①滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。

与材料成分、组织及试验条件有关，组织约不均匀，温度升高，切应力越大，滞弹性越明显。

金属中点缺陷的移动，长时间回火消除。

弹性滞后环：由于实际金属有滞弹性，因此在弹性区内单向快速加载、卸载时，加载线与卸载线不重合，形成一封闭回路。

吸收变形功循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力（塑性区加载，塑性滞后环），也叫内耗（弹性区加载），或消震性。

②包申格效应：定义：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。

（反向加载时弹性极限或屈服强度降低的现象。

特别是弹性极限在反向加载时几乎下降到零，这说明在反向加载时塑性变形立即开始了）解释：与位错运动所受阻力有关，在某滑移面上运动位错遇位错林而使其弯曲，密度增大，形成位错缠结或胞状组织，相对稳定。

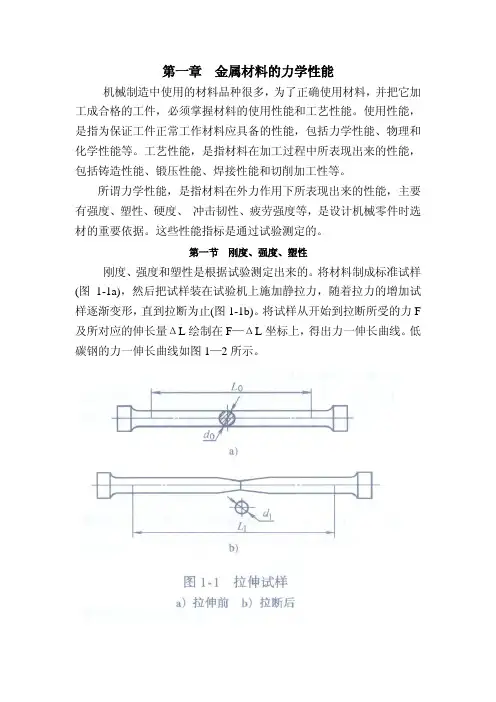

第一章金属材料的力学性能机械制造中使用的材料品种很多，为了正确使用材料，并把它加工成合格的工件，必须掌握材料的使用性能和工艺性能。

使用性能，是指为保证工件正常工作材料应具备的性能，包括力学性能、物理和化学性能等。

工艺性能，是指材料在加工过程中所表现出来的性能，包括铸造性能、锻压性能、焊接性能和切削加工性等。

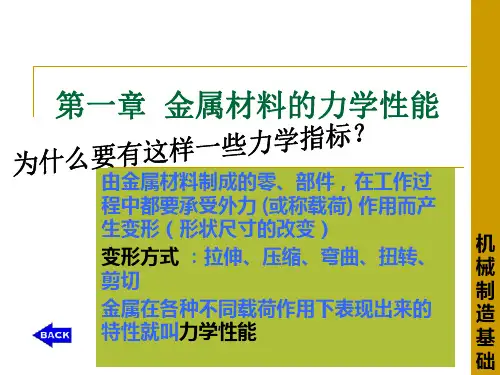

所谓力学性能，是指材料在外力作用下所表现出来的性能，主要有强度、塑性、硬度、冲击韧性、疲劳强度等，是设计机械零件时选材的重要依据。

这些性能指标是通过试验测定的。

第一节刚度、强度、塑性刚度、强度和塑性是根据试验测定出来的。

将材料制成标准试样(图1-1a)，然后把试样装在试验机上施加静拉力，随着拉力的增加试样逐渐变形，直到拉断为止(图1-1b)。

将试样从开始到拉断所受的力F 及所对应的伸长量ΔL绘制在F—ΔL坐标上，得出力一伸长曲线。

低碳钢的力一伸长曲线如图1—2所示。

从图1—2可知，在OE 阶段，试样的伸长量随拉力成比例增加，若去除拉力后试样恢复原状，这种变形称为弹性变形。

超过E 点后，若去除拉力试样不能完全恢复原状，尚有一部分伸长量保留下来，这部分保留下来的变形称为塑性变形。

当拉力增加到F s 时，力一伸长曲线在S 点呈现水平台阶，即表示外力不再增加而试样继续伸长，这种现象称为屈服，该水平台阶称为屈服台阶。

屈服以后，试样又随拉力增加而逐渐均匀伸长。

达到B 点，试样的某一局部开始变细，出现缩颈现象。

由于在缩颈部分试样横截面积迅速减小，因此使试样继续伸长所需的拉力也就相应减小。

当达到K 点时，试样在缩颈处断裂。

低碳钢在拉伸过程中经历了弹性变形、弹一塑性变形和断裂三个阶段。

F —ΔL 曲线与试样尺寸有关。

为了消除试样尺寸的影响，把拉力F 除以试样原始横截面积A0，得出试样横截面积上的应力，同时把伸长量ΔL 除以试样原始标距L 0，得到试样的应变LL ε∆=0F A σ=σ—ε曲线与F —ΔL 曲线形状一样，只是坐标不同。

第一章工程材料根底知识参考答案1．金属材料的力学性能指标有哪些？各用什么符号表示？它们的物理意义是什么？答：常用的力学性能包括：强度、塑性、硬度、冲击韧性、疲劳强度等。

强度是指金属材料在静荷作用下抵抗破坏〔过量塑性变形或断裂〕的性能。

强度常用材料单位面积所能承受载荷的最大能力〔即应力σ，单位为Mpa〕表示。

塑性是指金属材料在载荷作用下，产生塑性变形〔永久变形〕而不被破坏的能力。

金属塑性常用伸长率δ和断面收缩率ψ来表示：硬度是指材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力，是衡量材料软硬程度的指标，是一个综合的物理量。

常用的硬度指标有布氏硬度〔HBS、HBW〕、洛氏硬度〔HRA、HRB、HRC等〕和维氏硬度〔HV〕。

以很大速度作用于机件上的载荷称为冲击载荷，金属在冲击载荷作用下抵抗破坏的能力叫做冲击韧性。

冲击韧性的常用指标为冲击韧度，用符号αk表示。

疲劳强度是指金属材料在无限屡次交变载荷作用下而不破坏的最大应力称为疲劳强度或疲劳极限。

疲劳强度用σ–1表示，单位为MPa。

2．对某零件有力学性能要求时，一般可在其设计图上提出硬度技术要求而不是强度或塑性要求，这是为什么？答：这是由它们的定义、性质和测量方法决定的。

硬度是一个表征材料性能的综合性指标，表示材料外表局部区域内抵抗变形和破坏的能力，同时硬度的测量操作简单，不破坏零件，而强度和塑性的测量操作复杂且破坏零件，所以实际生产中，在零件设计图或工艺卡上一般提出硬度技术要求而不提强度或塑性值。

3．比拟布氏、洛氏、维氏硬度的测量原理及应用范围。

答：〔1〕布氏硬度测量原理：采用直径为D的球形压头，以相应的试验力F压入材料的外表，经规定保持时间后卸除试验力，用读数显微镜测量剩余压痕平均直径d，用球冠形压痕单位外表积上所受的压力表示硬度值。

实际测量可通过测出d值后查表获得硬度值。

布氏硬度测量范围：用于原材料与半成品硬度测量，可用于测量铸铁；非铁金属〔有色金属〕、硬度较低的钢〔如退火、正火、调质处理的钢〕〔2〕洛氏硬度测量原理：用金刚石圆锥或淬火钢球压头，在试验压力F 的作用下，将压头压入材料外表，保持规定时间后，去除主试验力，保持初始试验力，用剩余压痕深度增量计算硬度值，实际测量时，可通过试验机的表盘直接读出洛氏硬度的数值。

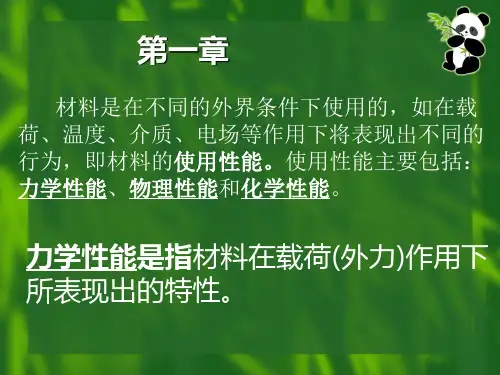

金属材料的力学性能(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除复习旧课1、材料的发展历史2、工程材料的分类讲授新课第一章金属材料的力学性能材料的性能有使用性能和工艺性能两类使用性能是保证工件的正常工作应具备的性能，主要包括力学性能、物理性能、化学性能等。

工艺性能是材料在被加工过程中适应各种冷热加工的性能，包括铸造性能、锻压性能、焊接性能、热处理性能、切削加工性能等。

力学性能是指金属在外力作用下所显示的性能能。

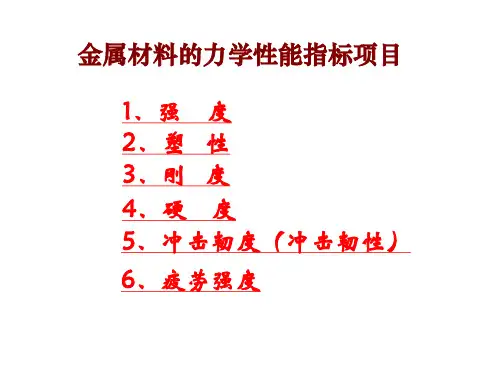

金属力学性能指标有：强度、刚度、塑性、硬度、韧性和疲劳强度等。

第一节刚度、强度与塑性一、拉伸试验及力—伸长曲线L 0——原始标距长度；L1——拉断后试样标距长度d 0——原始直径。

d1——拉断后试样断口直径国际上常用的是L0=5 d0（短试样），L0=10 d0（长试样）[拉伸曲线]：拉伸试验中记录的拉伸力F与伸长量ΔL（某一拉伸力时试样的长度与原始长度的差ΔL=Lu-L0）的F—ΔL曲线称为拉伸曲线图。

Oe段：为纯弹性变形阶段，卸去载荷时，试样能恢复原状Es段：屈服阶段Sb段：强化阶段，试样产生均匀的塑性变形，并出现了强化Bk段：局部塑性变形阶段二、刚度刚度:金属材料抵抗弹变的能力指标：弹性模量 E E= σ / ε (Gpa )弹性范围内. 应力与应变的比值（或线形关系，正比）E↑刚度↑一定应力作用下弹性变形↓三、强度指标σ= F/S o强度：强度是指材料抵抗塑性变形和断裂的能力。

强度表示：强度一般用拉伸曲线上所对应某点的应力来表示。

单位采用N/mm2(或MPa 兆帕）σ= F/Aoσ——应力（MPa）；F——拉力（N）；S o——截面积（mm2）。

常用的强度判据主要有屈服点、条件屈服强度（也称为规定残余伸长应力）和抗拉强度等。

1、屈服点与条件屈服强度[屈服强度]σs 产生屈服时的应力（屈服点），亦表示材料发生明显塑性变形时的最低应力值。

中职⾦⼯实训第⼀章⾦属材料的⼒学性能教案⼆【教学组织】1．提问5分钟2．讲解75分钟3．⼩结5分钟4．布置作业5分钟【教学内容】第⼀章⾦属材料的⼒学性能⾦属材料的性能包括使⽤性能和⼯艺性能。

●使⽤性能是指⾦属材料为保证机械零件或⼯具正常⼯作应具备的性能，即在使⽤过程中所表现出的特性。

使⽤性能包括⼒学性能（或机械性能）、物理性能和化学性能等。

●⼯艺性能是指⾦属材料在制造机械零件或⼯具的过程中，适应各种冷、热加⼯的性能，也就是⾦属材料采⽤某种成形加⼯⽅法制成成品的难易程度。

⼯艺性能包括铸造性能、锻压性能、焊接性能、热处理性能及切削加⼯性能等。

第⼀节⾦属材料的强度与塑性⼀、⼒学性能的概念●⾦属材料的⼒学性能是指⾦属材料在⼒作⽤下所显⽰的与弹性和⾮弹性反应相关或涉及应⼒—应变关系的性能，⼜称机械性能，主要包括强度、硬度、塑性、韧性、疲劳强度等。

●物体受外⼒作⽤后导致物体内部之间相互作⽤的⼒称为内⼒。

●单位⾯积上的内⼒称为应⼒σ(N/mm2或Mpa）。

●应变?是指由外⼒所引起的物体原始尺⼨或形状的相对变化(%)。

⼆、拉伸试验过程分析●拉伸试验是指⽤静（缓慢）拉伸⼒对试样进⾏轴向拉伸，通过测量拉伸⼒和伸长量，测定试样强度、塑性等⼒学性能的试验。

圆柱形拉伸试样分为短圆柱形试样和长圆柱形试样两种。

长圆柱形拉伸试样L0=10d0；短圆柱形拉伸试样L0=5d0。

●在进⾏拉伸试验时，拉伸⼒F和试样伸长量△L之间的关系曲线，称为⼒-伸长曲线。

a）拉伸前 b）拉断后图1-1 圆柱形拉伸试样图1-2 退⽕低碳钢的⼒—伸长曲线完整的拉伸试验和⼒⼀伸长曲线包括弹性变形阶段、屈服阶段、变形强化阶段、颈缩与断裂四个阶段。

三、强度●强度是⾦属材料抵抗永久变形和断裂的能⼒。

⾦属材料的强度指标主要有屈服强度（或规定残余伸长强度）、抗拉强度等。

1.屈服强度和规定残余伸长应⼒●屈服强度是指拉伸试样在拉伸试验过程中拉⼒（或载荷）不增加(保持恒定)仍然能继续伸长(变形)时的应⼒。
