汽车车轮定位基本知识详解(图)
（一）基本常识

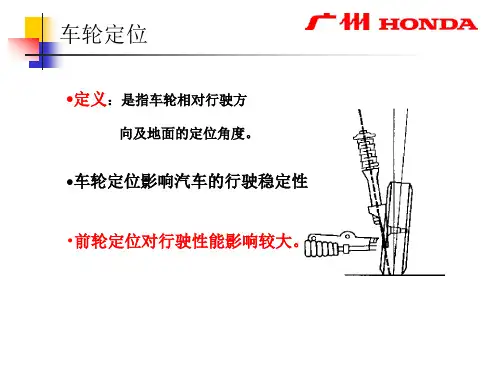

１、什么是汽车的车轮定位
现代汽车的车轮定位是指车轮、悬架系统元件以及转向系统元件，安装到车架（或车身）上的几何角度与尺寸须符合一定的要求，保证汽车行驶的稳定性和安全性，减少汽车的磨损和油耗。
２、四轮定位维修的好处
（1）增加行驶安全
（2）直行时方向盘正直
（3）转向后方向盘自动回正
（4）减少汽油消耗
（5）减少轮胎磨损
（6）维持直线行车
（7）增加驾驶控制感
（8）降低悬挂配件磨损
３、什么情况下需要进行四轮定位
（1）每行驶10000公里或六个月后
（2）直线行驶时车子往左或往右拉
（3）直行时需要紧握方向盘
（4）直行时方向盘不正
（5）感觉车身会漂浮或摇摆不定
（6）前轮或后轮单轮磨损
（7）安装新的轮胎后
（8）碰撞事故维修后
（9）换装新的悬挂或转向有关配件后
（10）新车每行驶3000公里后
（二）主要技术参数及其作用
在GB/3730.3-92《汽车和挂车的术语及其定义》中，它规定了关于车轮定位有关参数的定义，考虑了有些汽车车桥无主销的结构；注意了有关零件和几何要素（面、线、点）相对位置的空间性；淡化了前束、外倾、后倾等参数的单一方向性；明确了前束测量的具体位置，随着汽车技术的发展，前轮定位的作用和取值范围也有较大的变化。
（a）主要定位参数
1．前束(Ｔoe)：从汽车的正上方向下看，由轮胎的中心线与汽车的纵向轴线之间的夹角称为前束角。轮胎中心线前端向内收束的角度为正前束角，反之为负前束角。总前束值等于两个车轮的前束值之和，即两个车轮轴线之间的夹角。
图示1
前束的作用是消除车轮外倾造成的不良后果.车轮外倾使前轮有向两侧张开的趋势,由于受车桥约束，不能向外滚开，导致车轮边滚边滑，增加了磨损，有了前束后可使车轮在每瞬间的滚动方向都接近于正前方，减轻了轮毂外轴承的压力和轮胎的磨损。
２、外倾（Camber）：从汽车正前方看，汽车车轮的顶端向内或向外倾斜一个角度，称为车轮的外倾。通常情况下汽车的侧倾角为外倾。用偏离垂直线所倾斜的角度来表示，如果顶端向外倾斜则称为正外倾角，如果向内倾斜则称为负外倾角。
图示2
侧倾的作用是为了增加汽车直线行驶的安全性。当具有外倾角时，可使车轮在转向时偏移量减小，所以能减少转向力；另外，由于主销外倾，在垂直载荷作用下产生一施加于轴心上的分力，使车轮向内压在轴承上，以防止车轮甩脱。
３、主销后倾角（Kingpincasterangle）：从汽车的侧面看，主销轴线（或车轮转向轴线）从垂直方向向后或向前倾斜一个角度称为主销后倾或前倾。在纵向垂直平面内，主销轴线与垂线之间的夹角，称为主销后倾角。向垂线后面倾斜的角度称为正后倾角，向前倾斜的角度称为负后倾角。通常汽车行驶过程中，主销后倾角应为正值。主销后倾角的获得一般是在安装时，通过悬架元件相互位置来保证的。
图示3
主销后倾的作用是当汽车直线行驶偶然受外力作用而稍有偏转时，主销后倾将产生车轮转向反方向的力矩使车轮自动回正，可保证汽车直线行驶的稳定性。后倾角越大车速越高，稳定力矩越大，但后倾角不宜过大,否则在转向时会导致转向沉重,主销后倾角是在前桥连同悬架安装到车架时而形成的。
４、主销内倾角（Kingpininclinationangle）：从汽车的正前方看，主销（或转向轴线）的上端略向内倾斜一个角度，称为主销内倾。在汽车的横向垂直平面内,主销轴线与垂线之间的夹角称为主销内倾角。
图示4
主销内倾角的作用，是使车轮在受外力偏离直线行驶时，前轮会在策略作用下自动回正。另外，主销内倾还可减少前轮传至转向机构上的冲击，并使转向轻便。但内倾角不宜过大，否则在转向时,会使轮胎磨损加快,主销内倾角一般在前轴制造时形成。
（b）其它定位参数
１、推进线(Thrustline):汽车后轮总前束的夹角的平分线就称为汽车的推进线。
图示5
２、推进角（Thrustangle）：推进线与几何中心线之间的夹角称为推进角。
左横向偏置角（LeftLateraloffset）：左侧前后轮中心的连线与推进线之间的夹角称为左横向偏置角。当左后轮比左前轮更向外偏时，此状态下规定左横向偏置为正值，反之，当左前轮比左后轮更向外偏时，此状态下规定左横向偏置为负值。如果汽车的规格值中，汽车的前后轴距已经知道，则左横向偏置既可以用角度值来表示，也可以转换成长度值来表示。
图示6
３、右横向偏置角（RightLateraloffset）:右侧前、后轮中心的连线与推进线之间的夹角称为右横向偏置角。当右后轮比右前轮更向外偏时，此状态下规定右横向偏置为正值，反之，当右前轮比右后轮更向外偏时，此状态下规定右横向偏置为负值。如果汽车的规格值中，汽车的前后轴距已经知道，则右横向偏置既可以用角度值来表示，也可以转换成长度值来表示。
图示7
４、轮距差：（TrackWidthDifference）左侧前后轮中心连线与右侧前后轮中心连线之间的夹角称为轮距差。当后轮距宽度比前轮距宽度大时，此状态下规定轮距差为正值，反之，当后轮距宽度比前轮距宽度小时，此状态下规定轮距差为负值。如果在汽车的规格值中，汽车的前后轴距已经知道，则轮距差既可以用角度值来表示，也可以转换成长度值来表示。
图示8
５、轴偏置（AxleOffset）：轮距差角的平分线与推进线之间夹角称为汽车的轴偏置。当汽车的后轮轴向右偏时，此状态下规定轴偏置为正值，反之，当汽车的后轮轴向左偏时，
此状态下规定轴偏置为负值。如果在汽车的规格值中，汽车的前后轮距已经知道，则轴偏置既可以用角度值来表示，也可以转换成长度值来表示。
图示9
６、前退缩角（FrontSetBack）：两前轮中心的连线与推进线的垂线之间的夹角，称为前退缩角。当右前轮在左前轮后面时，此状态下规定汽车的前退缩角为正值，反之，当右前轮在左前轮前面时，此状态下规定汽车的前退缩角为负值。如果在汽车的规格值中，汽车的前轮距已经知道，则前退缩角既可以用角度值来表示，也可以转换成长度值来表示。
图示10
7、后退缩角（RearSetBack）：两后轮中心的连线的垂线与推进线之间的夹角，称为后退缩角。当右后轮在左后轮后面时，此状态下规定汽车的后退缩角为正值，反之，当右后轮在左后轮前面时，此状态下规定汽车的后退缩角为负值。如果在汽车的规格值中，汽车的后轮距已经知道，则后退缩角既可以用角度值来表示，也可以转换成长度值来表示。
8、包容角（Includedangle）：从汽车正前看，主销的轴线和车轮的轴线之间的夹角就称为包容角。它在数值上等于主销的内倾角和轮胎的侧倾角之和。
