rlc并联谐振电路实验报告

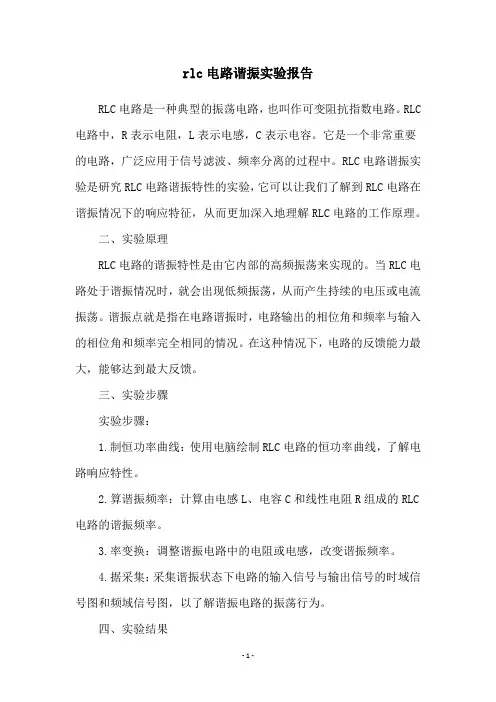

rlc电路谐振实验报告RLC电路是一种典型的振荡电路，也叫作可变阻抗指数电路。

RLC 电路中，R表示电阻，L表示电感，C表示电容。

它是一个非常重要的电路，广泛应用于信号滤波、频率分离的过程中。

RLC电路谐振实验是研究RLC电路谐振特性的实验，它可以让我们了解到RLC电路在谐振情况下的响应特征，从而更加深入地理解RLC电路的工作原理。

二、实验原理RLC电路的谐振特性是由它内部的高频振荡来实现的。

当RLC电路处于谐振情况时，就会出现低频振荡，从而产生持续的电压或电流振荡。

谐振点就是指在电路谐振时，电路输出的相位角和频率与输入的相位角和频率完全相同的情况。

在这种情况下，电路的反馈能力最大，能够达到最大反馈。

三、实验步骤实验步骤：1.制恒功率曲线：使用电脑绘制RLC电路的恒功率曲线，了解电路响应特性。

2.算谐振频率：计算由电感L、电容C和线性电阻R组成的RLC 电路的谐振频率。

3.率变换：调整谐振电路中的电阻或电感，改变谐振频率。

4.据采集：采集谐振状态下电路的输入信号与输出信号的时域信号图和频域信号图，以了解谐振电路的振荡行为。

四、实验结果1.功率曲线：由实验结果可知，RLC电路的恒功率曲线在谐振点处有最大反馈响应，表现出谐振现象。

2.率变换：由实验结果可知，调整RLC电路中的电阻或电感，可以改变谐振的频率。

3.域信号图：谐振状态下，电路的内部信号与外界输入信号同步，在时域信号图中表现出低频振荡的现象。

4.域信号图：谐振状态下，电路的内部信号与外界输入信号同步，在频域信号图中可看到谐振频率的高增益峰值。

五、结论从上述实验结果可以看出，RLC电路的恒功率曲线反映出它在谐振状态下的响应特性，由实验结果也可以了解到，调整RLC电路的电阻或电感可以改变谐振频率，谐振状态下，电路的内部信号与外界输入信号同步，在时域和频域信号图中都可以看到谐振频率的响应特性。

本实验证明，RLC电路可以实现低频振荡，并可以调节电路频率，达到满足应用需求的谐振特性。

一、实验目的1. 理解谐振电路的基本原理和特性。

2. 掌握RLC串联谐振电路的谐振频率、品质因数等参数的测量方法。

3. 通过实验验证谐振电路在不同频率下的电流和电压响应。

4. 学习使用示波器和信号发生器等实验仪器。

二、实验原理谐振电路是由电感（L）、电容（C）和电阻（R）组成的电路，其工作原理基于电磁感应和电容器充放电现象。

当电路中的交流电压频率等于电路的自然谐振频率时，电路中的电流和电压达到最大值，这种现象称为谐振。

RLC串联谐振电路的谐振频率由以下公式确定：\[ f_0 = \frac{1}{2\pi\sqrt{LC}} \]其中，\( f_0 \) 是谐振频率，\( L \) 是电感值，\( C \) 是电容值。

在谐振频率下，电路的品质因数（Q值）可以表示为：\[ Q = \frac{1}{R\sqrt{\frac{L}{C}}} \]其中，\( Q \) 是品质因数，\( R \) 是电阻值。

三、实验仪器与设备1. RLC串联谐振电路实验板2. 双踪示波器3. 信号发生器4. 数字多用表5. 交流电源四、实验步骤1. 搭建电路：根据实验要求，将电感、电容和电阻按照RLC串联方式连接到实验板上。

2. 设置信号发生器：将信号发生器设置为正弦波输出，并调整频率和幅度。

3. 测量谐振频率：逐渐调整信号发生器的频率，观察示波器上电压和电流的变化。

当电压或电流达到最大值时，记录此时的频率即为谐振频率。

4. 测量品质因数：在谐振频率下，使用数字多用表测量电路中的电流和电压，并根据公式计算品质因数。

5. 测量电流和电压响应：在多个不同频率下，测量电路中的电流和电压，绘制幅频特性曲线。

五、实验结果与分析1. 谐振频率测量：通过实验，测量得到的谐振频率与理论计算值基本一致，误差在可接受范围内。

2. 品质因数测量：实验测得的品质因数与理论计算值相符，说明电路具有良好的谐振特性。

3. 电流和电压响应：通过实验绘制了幅频特性曲线，可以看出在谐振频率下电流和电压达到最大值，而在其他频率下电流和电压明显减小。

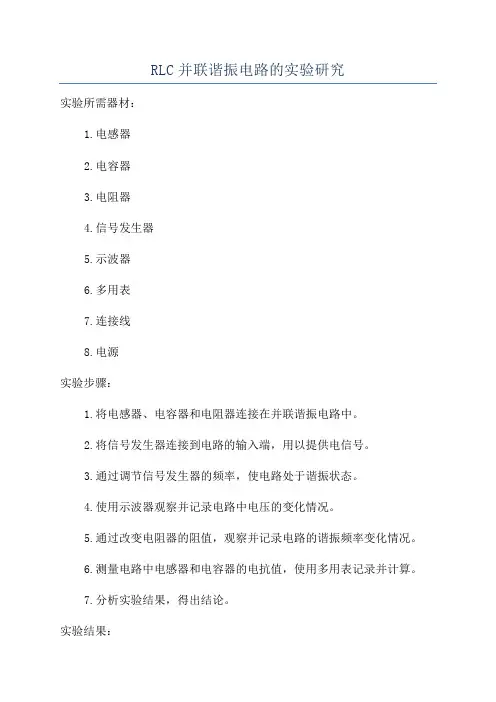

RLC并联谐振电路的实验研究实验所需器材：1.电感器2.电容器3.电阻器4.信号发生器5.示波器6.多用表7.连接线8.电源实验步骤：1.将电感器、电容器和电阻器连接在并联谐振电路中。

2.将信号发生器连接到电路的输入端，用以提供电信号。

3.通过调节信号发生器的频率，使电路处于谐振状态。

4.使用示波器观察并记录电路中电压的变化情况。

5.通过改变电阻器的阻值，观察并记录电路的谐振频率变化情况。

6.测量电路中电感器和电容器的电抗值，使用多用表记录并计算。

7.分析实验结果，得出结论。

实验结果：通过实验观察，我们可以得到以下结果：1.当电路处于谐振状态时，电感器和电容器的电抗相等且相互抵消。

2.在谐振频率的附近，电路中的电压振幅达到最大值。

3.改变电阻器的阻值会影响电路的谐振频率，阻值增大则谐振频率减小，阻值减小则谐振频率增大。

4.电感器和电容器的电抗值可以通过实验测量获得，为电抗值的计算提供了基础。

结论：通过实验研究RLC并联谐振电路，我们可以得出以下结论：1.RLC并联谐振电路的谐振频率与电感器和电容器的电抗相等且相互抵消有关。

2.谐振电路的谐振频率可通过改变电阻器的阻值来调整。

3.通过实验测量可以得到电感器和电容器的电抗值，为电路的分析提供了依据。

进一步的研究：基于RLC并联谐振电路实验研究的结果1.研究在不同频率下电路中电压的变化情况，寻找谐振频率的规律。

2.研究电阻器对电路谐振频率的影响程度，分析电阻器与电路谐振的关系。

3.探索其他外部因素对RLC并联谐振电路的影响，如温度、湿度等。

4.研究RLC并联谐振电路在输入信号频率变化时的响应特性，分析其在通信系统中的应用。

总结：通过实验研究RLC并联谐振电路，我们可以深入了解电路的谐振性质和特点。

研究实验结果可以为电路分析和应用提供参考依据，并为进一步深入研究衍生问题提供基础。

实验报告R、L、C串联谐振电路的研究并联谐振电路实验报告实验报告祝金华PB15050984 实验题目：R、L、C串联谐振电路的研究实验目的： 1. 学习用实验方法绘制R、L、C串联电路的幅频特性曲线。

2. 加深理解电路发生谐振的条件、特点，掌握电路品质因数（电路Q值）的物理意义及其测定方法。

实验原理 1. 在图1所示的R、L、C串联电路中，当正弦交流信号源Ui的频率f改变时，电路中的感抗、容抗随之而变，电路中的电流也随f而变。

取电阻R上的电压UO作为响应，当输入电压Ui的幅值维持不变时，在不同频率的信号激励下，测出UO之值，然后以f为横坐标，以UO为纵坐标，绘出光滑的曲线，此即为幅频特性曲线，亦称谐振曲线，如图2所示。

L图 1 图22. 在f＝fo＝12πLC处，即幅频特性曲线尖峰所在的频率点称为谐振频率。

此时XL＝Xc，电路呈纯阻性，电路阻抗的模为最小。

在输入电压Ui为定值时，电路中的电流达到最大值，且与输入电压Ui 同相位。

从理论上讲，此时Ui＝UR＝UO，UL＝Uc＝QUi，式中的Q 称为电路的品质因数。

3. 电路品质因数Q值的两种测量方法一是根据公式Q＝UC测定，Uc为谐振时电容器C上的电压（电感上的电压无法测量，故Uo不考虑Q=UL测定）。

另一方法是通过测量谐振曲线的通频带宽度△f＝f2－f1，再根据QUo＝fO求出Q值。

式中fo为谐振频率，f2和f1是失谐时，亦即输出电压的幅度下降到f2-f1最大值的1/2 (＝0.707)倍时的上、下频率点。

Q值越大，曲线越尖锐，通频带越窄，电路的选择性越好。

在恒压源供电时，电路的品质因数、选择性与通频带只决定于电路本身的参数，而与信号源无关。

预习思考题1. 根据实验线路板给出的元件参数值，估算电路的谐振频率。

L=30mH fo＝2. 改变电路的哪些参数可以使电路发生谐振，电路中R的数值是否影响谐振频率值？改变频率f,电感L，电容C可以使电路发生谐振，电路中R 的数值不会影响谐振频率值。

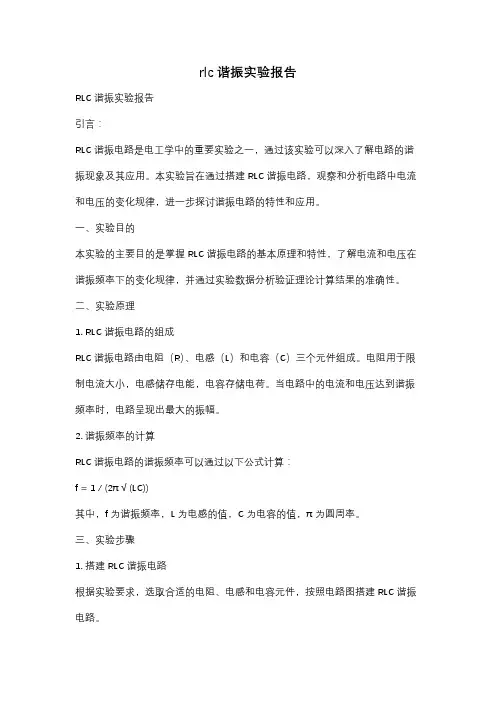

rlc谐振实验报告RLC谐振实验报告引言：RLC谐振电路是电工学中的重要实验之一，通过该实验可以深入了解电路的谐振现象及其应用。

本实验旨在通过搭建RLC谐振电路，观察和分析电路中电流和电压的变化规律，进一步探讨谐振电路的特性和应用。

一、实验目的本实验的主要目的是掌握RLC谐振电路的基本原理和特性，了解电流和电压在谐振频率下的变化规律，并通过实验数据分析验证理论计算结果的准确性。

二、实验原理1. RLC谐振电路的组成RLC谐振电路由电阻（R）、电感（L）和电容（C）三个元件组成。

电阻用于限制电流大小，电感储存电能，电容存储电荷。

当电路中的电流和电压达到谐振频率时，电路呈现出最大的振幅。

2. 谐振频率的计算RLC谐振电路的谐振频率可以通过以下公式计算：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值，π为圆周率。

三、实验步骤1. 搭建RLC谐振电路根据实验要求，选取合适的电阻、电感和电容元件，按照电路图搭建RLC谐振电路。

2. 连接电源将电源连接到电路中，确保电路正常工作。

3. 调节频率通过信号发生器调节频率，逐渐接近理论计算得到的谐振频率。

4. 测量电压和电流使用万用表测量电路中的电压和电流数值，并记录下来。

5. 绘制电流和电压的变化曲线根据测量数据，绘制电流和电压随频率变化的曲线图。

四、实验结果与讨论1. 实验数据分析根据实验测量得到的电流和电压数值，可以计算得到电路的阻抗、电流和电压的相位差等参数。

通过对数据的分析，可以验证实验结果与理论计算结果的一致性。

2. 曲线分析根据绘制的电流和电压的变化曲线，可以观察到在谐振频率附近，电流和电压的振幅达到最大值。

此外，可以进一步分析曲线的形状和变化趋势，探讨电路中能量的传递和损耗情况。

3. 谐振电路的应用RLC谐振电路在实际应用中有广泛的用途，例如在无线电通信中，谐振电路可以用于频率选择和滤波器的设计。

此外，在电力系统中，谐振电路可以用于电力传输和配电系统中的功率因数校正。

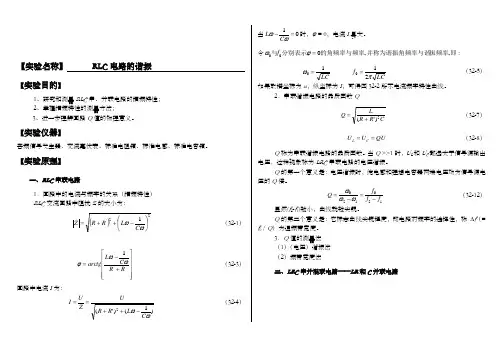

【实验名称】 RLC 电路的谐振【实验目的】1、研究和测量RLC 串、并联电路的幅频特性；2、掌握幅频特性的测量方法；3、进一步理解回路Q 值的物理意义。

【实验仪器】音频信号发生器、交流毫伏表、标准电阻箱、标准电感、标准电容箱。

【实验原理】一、RLC 串联电路1．回路中的电流与频率的关系（幅频特性）RLC 交流回路中阻抗Z 的大小为：()22'1⎪⎭⎫ ⎝⎛-++=ωωC L R R Z （32-1）⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+-=R R C L a r c t g '1ωωϕ （32-3）回路中电流I 为：)1()'(2ωωC L R R UZU I -++==（32-4）当01=-ωωC L 时，ϕ = 0，电流I 最大。

令即振频率并称为谐振角频率与谐的角频率与频率分别表示与,,000=ϕωf ：LCf LC πω21100==（32-5）如果取横坐标为ω，纵坐标为I ，可得图32-2所示电流频率特性曲线。

2．串联谐振电路的品质因数QCR R LQ 2)'(+=（32-7）QU U U C L == （32-8）Q 称为串联谐振电路的品质因数。

当Q >>1时，U L 和U C 都远大于信号源输出电压，这种现象称为LRC 串联电路的电压谐振。

Q 的第一个意义是：电压谐振时，纯电感和理想电容器两端电压均为信号源电压的Q 倍。

120120f f f Q -=-=ωωω （32-12） 显然(f 2-f 1)越小，曲线就越尖锐。

Q 的第二个意义是：它标志曲线尖锐程度，即电路对频率的选择性，称 ∆f （=f 0 / Q ）为通频带宽度。

3．Q 值的测量法（1）（电压）谐振法 （2）频带宽度法二、LRC 串并混联电路——LR 和C 并联电路图32-3 LRC 串并混联电路 22222)()1()(ωωωRC LC L R Z +-+=当交流电的角频率满足关系式：2)(1LRLC -=ω时，信号源的输出电压也与输出电流相同。

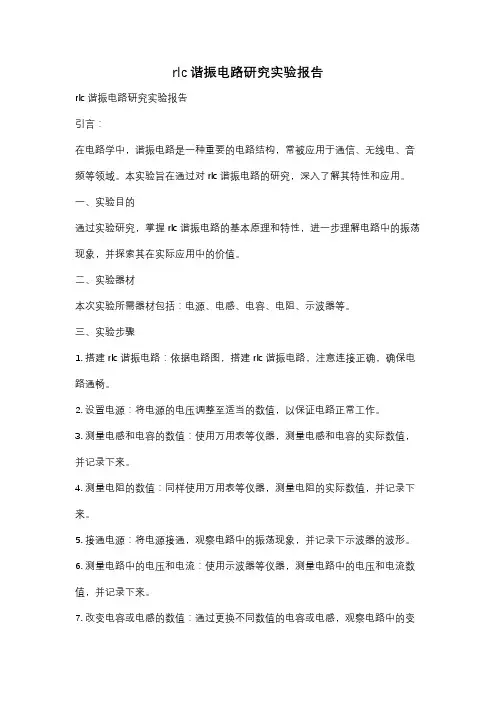

rlc谐振电路研究实验报告rlc谐振电路研究实验报告引言：在电路学中，谐振电路是一种重要的电路结构，常被应用于通信、无线电、音频等领域。

本实验旨在通过对rlc谐振电路的研究，深入了解其特性和应用。

一、实验目的通过实验研究，掌握rlc谐振电路的基本原理和特性，进一步理解电路中的振荡现象，并探索其在实际应用中的价值。

二、实验器材本次实验所需器材包括：电源、电感、电容、电阻、示波器等。

三、实验步骤1. 搭建rlc谐振电路：依据电路图，搭建rlc谐振电路，注意连接正确，确保电路通畅。

2. 设置电源：将电源的电压调整至适当的数值，以保证电路正常工作。

3. 测量电感和电容的数值：使用万用表等仪器，测量电感和电容的实际数值，并记录下来。

4. 测量电阻的数值：同样使用万用表等仪器，测量电阻的实际数值，并记录下来。

5. 接通电源：将电源接通，观察电路中的振荡现象，并记录下示波器的波形。

6. 测量电路中的电压和电流：使用示波器等仪器，测量电路中的电压和电流数值，并记录下来。

7. 改变电容或电感的数值：通过更换不同数值的电容或电感，观察电路中的变化，并记录下来。

8. 分析实验结果：根据实验数据和观察结果，分析rlc谐振电路的特性和变化规律。

四、实验结果与分析通过实验测量和观察，我们得到了一系列数据和波形图。

根据这些数据和图像，我们可以得出以下结论：1. 当电容和电感的数值满足一定条件时，rlc谐振电路会发生振荡现象。

2. 在谐振频率下，电压和电流的幅值达到最大值，电路呈现出共振现象。

3. 电容和电感的数值对谐振频率有一定的影响，数值越大，谐振频率越低。

4. 电阻的存在会导致谐振峰降低，使谐振带宽变大。

五、实验应用rlc谐振电路在实际应用中有着广泛的用途，下面列举几个常见的应用领域：1. 通信领域：在无线电通信中，rlc谐振电路被用于选择性放大和滤波，以提高通信质量。

2. 音频领域：在音响系统中，rlc谐振电路被用于音频信号的放大和频率调节，以达到更好的音质效果。

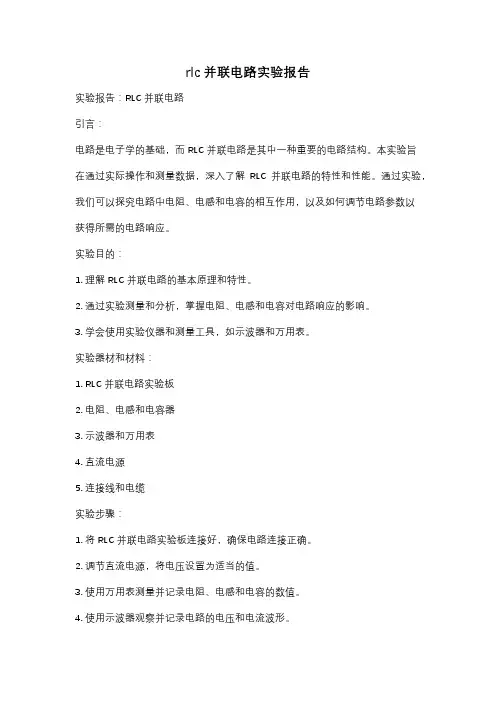

rlc并联电路实验报告实验报告：RLC并联电路引言：电路是电子学的基础，而RLC并联电路是其中一种重要的电路结构。

本实验旨在通过实际操作和测量数据，深入了解RLC并联电路的特性和性能。

通过实验，我们可以探究电路中电阻、电感和电容的相互作用，以及如何调节电路参数以获得所需的电路响应。

实验目的：1. 理解RLC并联电路的基本原理和特性。

2. 通过实验测量和分析，掌握电阻、电感和电容对电路响应的影响。

3. 学会使用实验仪器和测量工具，如示波器和万用表。

实验器材和材料：1. RLC并联电路实验板2. 电阻、电感和电容器3. 示波器和万用表4. 直流电源5. 连接线和电缆实验步骤：1. 将RLC并联电路实验板连接好，确保电路连接正确。

2. 调节直流电源，将电压设置为适当的值。

3. 使用万用表测量并记录电阻、电感和电容的数值。

4. 使用示波器观察并记录电路的电压和电流波形。

5. 逐步改变电路参数，如改变电阻、电感或电容的数值，并记录相应的电路响应。

6. 分析实验数据，观察并比较不同参数对电路响应的影响。

实验结果与讨论：通过实验测量和分析，我们可以得到不同参数对RLC并联电路响应的影响。

以下是一些可能的结果和讨论：1. 电阻的影响：增加电阻的数值会导致电路的阻抗增加，从而减小电路的电流。

这意味着电阻越大，电路中的能量损耗越大。

此外，电阻还会影响电路的相位差，从而影响电路的频率响应。

2. 电感的影响：增加电感的数值会导致电路的阻抗增加，从而减小电路的电流。

电感还会导致电路的相位差，使电压和电流的波形发生变化。

此外，电感还可以储存和释放能量，从而影响电路的共振频率。

3. 电容的影响：增加电容的数值会导致电路的阻抗减小，从而增加电路的电流。

电容还会导致电路的相位差，使电压和电流的波形发生变化。

此外，电容还可以储存和释放能量，从而影响电路的共振频率。

4. 共振现象：当电路的电感和电容数值使得电路的共振频率与输入信号频率相等时，电路会发生共振现象。

rlc并联电路实验报告Title: RLC Parallel Circuit Experiment ReportIntroductionIn this experiment, we set out to study the behavior of an RLC parallel circuit. The RLC circuit is a combination of a resistor (R), an inductor (L), and a capacitor (C) connected in parallel. By conducting this experiment, we aimed to understand the interactions between these components and how they affect the overall behavior of the circuit.Materials and MethodsThe materials used in this experiment included resistors, inductors, capacitors, a signal generator, an oscilloscope, and connecting wires. The RLC parallel circuit was constructed according to the given circuit diagram. The values of the components were noted, and the signal generator was used to provide an input signal to the circuit. The oscilloscope was used to measure and observe the output waveform.ResultsAs the experiment progressed, we observed the behavior of the RLC parallel circuit. We noted that the circuit exhibited resonance at a certain frequency, where the impedance was minimized, and the current through the circuit was maximized. This phenomenon was in line with the theoretical expectations for an RLC parallel circuit.Furthermore, we observed the phase relationship between the voltage andcurrent in the circuit. At resonance, the voltage and current were in phase, while at other frequencies, they exhibited a phase difference. This observation aligned with the expected behavior of an RLC circuit.DiscussionThe results of the experiment demonstrated the characteristic behavior of an RLC parallel circuit. The resonance phenomenon, as well as the phase relationship between voltage and current, were in line with the theoretical expectations. This experiment provided a practical demonstration of the concepts and principles governing RLC circuits.ConclusionIn conclusion, the RLC parallel circuit experiment allowed us to study the behavior of such a circuit in a practical setting. The observed resonance and phase relationships confirmed the theoretical expectations for an RLC circuit. This experiment provided valuable insights into the behavior of RLC circuits and their applications in electronic systems.。

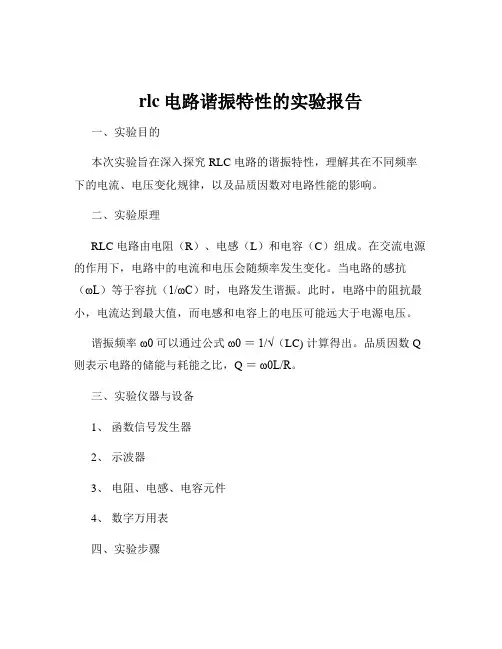

rlc电路谐振特性的实验报告一、实验目的本次实验旨在深入探究 RLC 电路的谐振特性，理解其在不同频率下的电流、电压变化规律，以及品质因数对电路性能的影响。

二、实验原理RLC 电路由电阻（R）、电感（L）和电容（C）组成。

在交流电源的作用下，电路中的电流和电压会随频率发生变化。

当电路的感抗（ωL）等于容抗（1/ωC）时，电路发生谐振。

此时，电路中的阻抗最小，电流达到最大值，而电感和电容上的电压可能远大于电源电压。

谐振频率ω0 可以通过公式ω0 ＝1/√（LC) 计算得出。

品质因数 Q 则表示电路的储能与耗能之比，Q ＝ω0L/R。

三、实验仪器与设备1、函数信号发生器2、示波器3、电阻、电感、电容元件4、数字万用表四、实验步骤1、按照电路图连接好 RLC 串联电路，选择合适的电阻值、电感值和电容值。

2、将函数信号发生器的输出频率设置为较低值，逐渐增加频率，同时用示波器观察电路中的电流和电压波形，并记录相关数据。

3、测量在不同频率下电阻、电感和电容两端的电压值，以及电路中的电流值。

4、找到电流达到最大值时的频率，即为谐振频率，记录此时的各项参数。

5、改变电阻值，重复上述实验步骤，观察品质因数的变化对谐振特性的影响。

五、实验数据与分析以下是一组实验数据示例：｜频率（Hz）｜电阻电压（V）｜电感电压（V）｜电容电压（V）｜电流（A）｜｜｜｜｜｜｜｜ 500 ｜ 20 ｜ 150 ｜ 180 ｜ 02 ｜｜ 1000 ｜ 30 ｜ 120 ｜ 140 ｜ 03 ｜｜ 1500 ｜ 40 ｜ 90 ｜ 100 ｜ 04 ｜｜ 2000 ｜ 50 ｜ 60 ｜ 70 ｜ 05 ｜｜ 2500 ｜ 60 ｜ 30 ｜ 40 ｜ 06 ｜｜ 3000 ｜ 70 ｜ 10 ｜ 20 ｜ 07 ｜通过分析数据，可以发现当频率接近谐振频率时，电流逐渐增大，电感和电容上的电压也逐渐增大。

在谐振频率处，电流达到最大值，而电感和电容上的电压相等且远大于电源电压。

rlc谐振电路实验报告RLC谐振电路实验报告引言在电路实验中，RLC谐振电路是一种重要的电路结构，它在通信、电子设备和电源等领域中具有广泛的应用。

本实验旨在通过搭建RLC谐振电路，研究其特性和性能，并对实验结果进行分析和讨论。

一、实验目的本实验的主要目的是研究RLC谐振电路的频率响应和幅频特性，通过实验数据的采集和分析，掌握RLC谐振电路的基本原理和工作特性。

二、实验原理RLC谐振电路是由电感、电容和电阻组成的串联电路。

当电路中的电感、电容和电阻参数满足一定条件时，电路的输出电压将达到最大值，此时电路处于谐振状态。

谐振频率可以通过以下公式计算得出：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值，π为圆周率。

三、实验步骤1. 按照实验要求，搭建RLC谐振电路。

2. 连接信号发生器和示波器，将信号发生器的输出接入到电路的输入端，示波器的输入接入到电路的输出端。

3. 调节信号发生器的频率，从低频到高频逐渐扫描，观察示波器上的波形变化。

4. 记录示波器上波形的特点和频率值，并绘制频率与幅度的关系曲线。

四、实验结果与分析通过实验数据的采集和分析，我们得到了RLC谐振电路的频率响应曲线。

根据实验结果，我们发现在谐振频率附近，电路的输出电压达到了最大值，表明电路处于谐振状态。

而在谐振频率之外，输出电压逐渐减小，表明电路的谐振特性开始衰减。

根据实验原理可知，RLC谐振电路的谐振频率与电感和电容的数值有关。

当电感和电容的数值增大时，谐振频率会变小；反之，当电感和电容的数值减小时，谐振频率会变大。

因此，通过调节电感和电容的数值，我们可以改变电路的谐振频率，以适应不同的应用需求。

此外，实验中我们还观察到了谐振峰的现象。

谐振峰是指在谐振频率附近，电路的输出电压达到最大值的状态。

谐振峰的宽度取决于电路中的电阻值，电阻值越小，谐振峰越尖锐；反之，电阻值越大，谐振峰越平缓。

这是因为电阻对电路的阻尼特性起到了调节作用，影响了电路的谐振特性。

并联电路谐振实验报告并联电路谐振实验报告引言：在电路实验中，谐振是一个重要的概念。

并联电路谐振实验是通过改变电路中的电感和电容的数值，观察电路中电压和电流的变化情况，从而研究并理解谐振现象的产生和特性。

实验目的：本次实验的主要目的是通过调节电感和电容的数值，观察并记录并联电路中电压和电流的变化情况，进一步了解并联电路的谐振现象。

实验原理：并联电路是由电感和电容并联而成的电路。

在谐振频率下，电感和电容的阻抗相等，电路中的电压和电流达到最大值。

谐振频率的计算公式为：f = 1 /(2π√LC)，其中f为谐振频率，L为电感的值，C为电容的值。

实验步骤：1. 首先，将电感和电容并联连接，组成并联电路。

2. 接下来，将信号发生器的输出端与并联电路的输入端相连。

3. 调节信号发生器的频率，从低到高，观察并记录并联电路中的电压和电流的变化情况。

4. 当观察到电压和电流达到最大值时，记录此时的频率，即为并联电路的谐振频率。

实验结果与分析：通过实验观察和记录，我们得到了并联电路在不同频率下的电压和电流值。

根据实验数据，我们可以绘制出电压和频率、电流和频率的曲线图。

在谐振频率下，电压和电流的值达到最大值。

这是因为在谐振频率下，电感和电容的阻抗相等，电路中的电压和电流受到最小的阻碍，因此达到最大值。

而在非谐振频率下，电路中的电压和电流受到阻碍，因此值较小。

实验中还可以通过改变电感和电容的数值，观察并记录电压和电流的变化情况。

当电感或电容的值增大时，谐振频率会变小，电路中的电压和电流的峰值也会变大。

相反，当电感或电容的值减小时，谐振频率会变大，电路中的电压和电流的峰值也会变小。

实验应用：并联电路谐振在实际中有着广泛的应用。

例如，在无线通信中，谐振电路可以用来选择特定的频率进行信号传输。

在无线电收音机中，谐振电路可以用来选择特定的频率进行信号接收。

此外，谐振电路还可以用于滤波器的设计和制造，用来选择特定频率的信号。

结论：通过本次实验，我们深入了解了并联电路谐振的原理和特性。

一、实验目的1. 理解电路谐振的概念和特性。

2. 学习并掌握RLC串联电路的谐振频率、品质因数等参数的测量方法。

3. 分析谐振电路在不同频率下的响应特性。

4. 通过实验验证理论分析的正确性。

二、实验原理电路谐振是指电路在特定频率下，电感、电容和电阻的相互作用达到平衡状态，此时电路的阻抗最小，电流达到最大值。

RLC串联谐振电路的谐振频率f0可由以下公式计算：f0 = 1 / (2π√(LC))其中，L为电感，C为电容。

谐振电路的品质因数Q反映了电路的能量存储和消耗效率，其计算公式为：Q = 1 / (ωR) = 1 / (√(LC)R)其中，ω为角频率，R为电阻。

三、实验仪器与设备1. RLC串联谐振电路实验板2. 信号发生器3. 数字万用表4. 示波器5. 数据采集器四、实验步骤1. 按照实验板说明书，搭建RLC串联谐振电路。

2. 使用信号发生器输出正弦波信号，频率从低到高逐渐变化。

3. 在谐振频率附近，使用数字万用表测量电路的电流和电压。

4. 使用示波器观察电路的电流和电压波形，记录波形特征。

5. 利用数据采集器记录不同频率下的电流和电压数据。

6. 分析数据，绘制幅频特性曲线。

五、实验结果与分析1. 频率与电流的关系：在谐振频率附近，电流达到最大值，且随着频率远离谐振频率，电流逐渐减小。

2. 频率与电压的关系：在谐振频率附近，电压达到最大值，且随着频率远离谐振频率，电压逐渐减小。

3. 谐振频率：通过实验数据，验证了RLC串联谐振电路的谐振频率与理论公式的一致性。

4. 品质因数：通过实验数据，计算出电路的品质因数Q，与理论公式计算结果相符。

六、实验结论1. 通过实验验证了RLC串联谐振电路的谐振频率、品质因数等参数与理论分析的一致性。

2. 掌握了RLC串联谐振电路的谐振特性，为实际电路设计提供了理论依据。

3. 熟悉了实验仪器的使用方法，提高了实验技能。

七、实验体会1. 在实验过程中，注意观察实验现象，分析实验数据，提高自己的实验能力。

课程名称：大学物理实验（二）
实验名称：RLC电路谐振特性的研究
图2.2 电流和电源的频率的关系曲线
有一极大值，此时的圆频率称为谐振圆频率
ω0=1
（2.3）
√LC
相等，且相位相反
图3.1 DH4503型RLC电路实验仪实物图
图4.1 RLC串联谐振曲线测量电路图4.2串联谐振电路的带宽测定共振频率和共振时的UR、 UC和UL
注意：需要将R和C(L)的位置互换以保证共地
图4.3 串联谐振特性测量电路
将电感、电容调到合适的值，参考值为：L=100mH ，C=4.4×10−8
从电源负极连线接到电阻，电阻连接到电容，电容连接到电感，电感连接回电源正极。
