数字逻辑电路试卷(附答案)

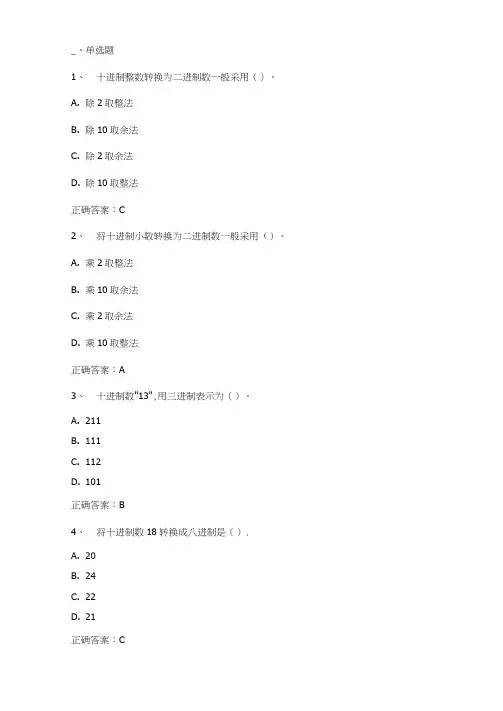

_、单选题1、十进制整数转换为二进制数一般采用（）。

A.除2取整法B.除10取余法C.除2取余法D.除10取整法正确答案：C2、将十进制小数转换为二进制数一般采用（）。

A.乘2取整法B.乘10取余法C.乘2取余法D.乘10取整法正确答案：A3、十进制数"13",用三进制表示为（）。

A.211B.111C.112D.101正确答案：B4、将十进制数18转换成八进制是（）.A.20B.24C.22D.21正确答案：C5、十进制数25用8421 BCD码表示为（）A.10 010100B.0010 0101C.10 101D.10 000101正确答案：B6、以下代码中为恒权码的是()。

A.余3循坏码B右移码C.5211 码D.余3码正确答案：C7、T立八进制数可以用()位二进制数来表示。

A.4B.3C.1D.2正确答案：B&十进制数43用8421BCD码表示为()。

A.10011B.0100 0011C.101011D.1000011正确答案：B9、A+BC=()A.AB+ACB.BCC・(A+B)(A+C)正确答案：C10、4变量逻辑函数的真值表，表中的输入变量的取值应有()种。

A.4B.2C.16D.8正确答案：C11、f 16选1的数据选择器,其选择控制(地址)输入端有()个，数据输入端有16个，输出端有1个。

A.4B.16C.1D.2正确答案：A12、一个译码器若有100个译码输出端,则译码输入端至少有()个。

A.5B.8C.7D.6正确答案：C13、能实现并-串转换的是()。

A.数据选择器B.数据分配器C.译码器D.数值比较器正确答案：A14、欲设计一个3位无符号数乘法器（即3x3），需要6位输入及（）位输出信号。

B.6C.4D.5正确答案：B15、4位输入的二逬制译码器，其输出应有（）位。

A.4B.1C.8D.16正确答案：D16、对于8线一3线优先编码器，下面说法正确的是（）A.有8根输入线,8根输出线B.有8根输入线,3根输出线C.有3根输入线,8根输出线D.有3根输入线,3根输出线正确答案：B17、3线-8线译码电路是（）译码器A.八进制B.三进制C.三位二进制D.H-A进制正确答案：C18、实现多输入、单输出逻辑函数,应选（）。

《数字逻辑电路》在线作业参考资料一、单选题1. 一位8421BCD计数器，至少需要（B）个触发器A 3B 4C 5D 102. 在（A）的情况下，函数运算的结果是逻辑“1”A全部输入是“0” B任一输入是“0” C任一输入是“1” D全部输入是“1”3. 表示两个相邻脉冲重复出现的时间间隔的参数叫（A ）A.脉冲周期B.脉冲宽度C.脉冲前沿D.脉冲后沿4. 只能读出不能写入，但信息可永久保存的存储器是（A）A.ROMB.RAMC.RPROMD.PROM5. 在（D）的情况下，函数Y=AB运算的结果不是逻辑“0”。

A全部输入是“0”B任一输入是“0”C任一输入是“1”D全部输入是“1”6. 下列哪些信号一定不属于数字信号（A）A.正弦波信号B.时钟脉冲信号C.音频信号D.视频图像信号7. 在（B）的情况下，函数Y=/（AB）运算的结果不是逻辑“0”。

A全部输入是“0”B任一输入是“0”C任一输入是“1”D全部输入是“1”8. 符合六变量m5的相邻最小项，有下列（C ）说法成立A. 共有5 个相邻最小项B. m0、m4、m7、m13是它的相邻项C. 共有6 个相邻最小项D. m4、m21、m13、m38是它的相邻项9. 下列器件中，属于时序部件的是（A）A.计数器B.译码器C.加法器D.多路选择器10. 在n变量的逻辑函数F中，有（C ）A. 若mi为1，则Mi也为1B. 若F所有mi为0，则F为1C. 若F所有Mi为1，则F为1D. F的任一最小项标记为mni( i = 1~2n )11. 半加器的逻辑功能是（A）A. 两个同位的二进制数相加B. 两个二进制数相加C. 两个同位的二进制数及来自低位的进位三者相加D. 两个二进制数的和的一半12. 1路—4路数据分配器有（A）A.一个数据输入端，两个选择控制端，四个数据输出端B.四个数据输入端，两个选择控制端，一个数据输出端C.一个数据输入端，一个选择控制端，四个数据输出端D.四个数据输入端，一个选择控制端，一个数据输出端13. 全部的最小项之和恒为（B）A.0B.1C.0或1D.非0非114. 对于四变量逻辑函数，最小项有（D）个A.0B.1C.4D.1615. 逻辑表达式A+BC=( C )A. ABB. A+CC. (A+B)(A+C)D. B+C16.在（A）的情况下，函数运算的结果不是逻辑“1”A全部输入是“0” B 任一输入是“0”C任一输入是“1” D全部输入是“1”17. 十进制数25用8421BCD码表示为(B )。

1、在数字系统中，下列哪种不是数的小数点表示法？A.定点整数表示法B.记阶表示法C.浮点表示法D.定点小数表示法正确答案：B2、下列哪种代码是自补码？A.格雷码B.步进码C.8421码D.2421码正确答案：D3、下列哪种不是可靠性编码？A.8421海明码B.余三码C.格雷码D.奇偶校验码正确答案：B4、下列哪个不是逻辑代数的基本运算？A.与B.与非C.或D.非5、下列逻辑函数的表示方法中哪种不是唯一的？A.卡诺图B.最小项标准式C.逻辑表达式D.真值表正确答案：C6、下列哪个不是逻辑门的符号标准？A.长方形符号B.数字符号C.等效符号D.变形符号正确答案：B7、下列哪个叙述是正确的？A.竞争是同一个信号或同时变化的某些信号经过不同路径到达某一点有时差的这种现象B.产生错误输出的竞争是非临界竞争C.竞争一定是同一个信号经过不同路径到达某一点有时差的这种现象D.竞争一定是同时变化的某些信号经过不同路径到达某一点有时差的这种现象正确答案：B8、下列哪个叙述是正确的？A.险象分为静态险象和动态险象B.险象分为功能险象和静态险象C.险象分为功能险象和逻辑险象D.险象不一定是竞争的结果正确答案：A9、下列叙述哪个是正确的？A.RC延迟电路不能用于消除险象B.RC延迟电路在实际运行的数字电路中起到了很重要的作用C.RC延迟电路在电路中很少存在D.RC延迟电路在电路的使用中不会起到好的作用正确答案：B10、在广义上，组合电路可以看作是下列哪个器件？A.译码器B.选择器C.分配器D.编码器正确答案：A11、下列逻辑电路中为时序逻辑电路的是（）。

A.译码器B.寄存器C.数据选择器D.加法器正确答案：B12、对于D触发器，欲使=，应使输入D=（）。

A.0B.QC.D.1正确答案：B13、有一T触发器，在T=1时加上时钟脉冲，则触发器（）。

A.状态反转B.保持原态C.置0D.置1正确答案：A14、现欲将一个数据串延时4个CP（时钟周期）的时间，则最简单的办法采用（）。

请浏览后下载，资料供参考，期待您的好评与关注！期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟 XXXX 学院 ______________系 级 班姓名 学号题号 一 二 三 四 总分 得分一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为___B___。

A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式_____B____。

A ．AB F = B ．C AB F += C ．C A AB F +=D ． C B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断 5． 连续异或1985个1的结果是____B_____。

A ．0B ．1C ．不确定D ．逻辑概念错误得分 评卷人装订线内请勿答题6. 与逻辑函数DCBAF+++=功能相等的表达式为___C_____。

DCBAF+++=B．DCBAF+++=D．DCBAF++=7．下列所给三态门中，能实现C=0时，F=AB；C=1时，F为高阻态的逻辑功能的是____A______。

8. 如图所示电路，若输入CP脉冲的频率为100KHZ，则输出Q的频率为_____D_____。

A． 500KHz B．200KHzC． 100KHz D．50KHz9．下列器件中，属于时序部件的是_____A_____。

A．计数器B．译码器C．加法器D．多路选择器装请浏览后下载，资料供参考，期待您的好评与关注！请浏览后下载，资料供参考，期待您的好评与关注！10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。

数字电路试题及答案一、选择题（每题2分，共20分）1. 数字电路中最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 以下哪个不是数字电路的优点？A. 高速度B. 低功耗C. 可编程性D. 易于制造3. 一个3输入的与门，当所有输入都为1时，输出为：A. 0B. 1C. 2D. 34. 触发器的主要用途是：A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑判断D. 放大信号5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出可以延迟输入C. 没有记忆功能D. 可以进行复杂的逻辑运算二、填空题（每空2分，共20分）6. 一个典型的数字电路由________、________和输出三部分组成。

7. 一个4位二进制计数器可以计数的最大数值是________。

8. 一个D触发器的两个主要输入端是________和________。

9. 在数字电路中，________是一种常用的同步信号，用于协调电路的时序。

10. 一个3-8译码器可以将3位二进制信号转换为________种可能的输出状态。

三、简答题（每题15分，共30分）11. 简述数字电路与模拟电路的主要区别。

12. 解释什么是时钟信号，并说明它在数字电路中的作用。

四、计算题（每题15分，共30分）13. 给定一个逻辑表达式 Y = A'B + AB'，使用卡诺图化简该表达式，并画出相应的逻辑电路图。

14. 设计一个2位二进制计数器，使用D触发器实现，并说明其工作原理。

答案一、选择题1. 答案：A（与逻辑）2. 答案：D（易于制造）3. 答案：B（1）4. 答案：A（存储一位二进制信息）5. 答案：B（输出可以延迟输入）二、填空题6. 答案：输入、处理7. 答案：15（2^4 - 1）8. 答案：数据输入（D）、时钟输入（CLK）9. 答案：时钟信号（Clock Signal）10. 答案：8三、简答题11. 数字电路与模拟电路的主要区别在于：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

一、填空题（共15空，每空2分，共30分）1.二进制数（1110.0111）2对应的等值十六进制数为____E.7_______。

2. 十进制数 -13的8位二进制补码为____11110011________。

3.与普通二进制代码相比，格雷码最大优点是相邻两个代码之间有___1_____位发生变化。

4. 逻辑表达式''=++()Y AB C D 的反演式为(())Y A B C D '''''=+。

5. 若使JK 触发器的J=K ，构成的新触发器称为____T_____触发器。

6. 基本RS 触发器的约束条件是_____RS=0____。

7. 写出两个逻辑变量A 、B 的全部最小项,,,AB A B AB A B ''''。

8. 三态门逻辑符号如下图，写出输出Y 与输入A 和EN '之间的关系01A E N Y EN ''=⎧=⎨'=⎩高阻态。

9. 下图所示由T 触发器构成的电路中，初始状态为Q=0，写出在连续4个时钟信号作用下，Q 的4个输出结果依次为___1 0 1 0____。

8题图 9题图10.如下面真值表所示，写出Y 与A 、B 逻辑表达式的最简与或形式：Y(A,B)=+A B ''。

11.8线-3线优先编码器输入为I 0-I 7，当优先级别最高的I 7有效时，输出210Y Y Y '''=__000__。

12.一个四输入端或非门，使其输出为1的输入变量取值组合有__15___种。

13.四位左移寄存器预置1011，其串行输入端固定接0，在2个移位脉冲作用下，得新的四位数据为__1100__。

14. A/D 转换过程中，量化级越多，电路越复杂，转换精度越__高___。

15. 若10位D/A 转换器的V REF =-10V ，输入数字量最高位为1，其它位均为0，求输出模拟电压值___5V___。

《数字逻辑电路》习题及参考答案一、单项选择题1．下列四个数中最大的数是( B )A.(AF)16B.(001010000010)8421BCDC.(10100000)2D.(198)102．将代码(10000011)8421BCD 转换成二进制数为（ B ）A.(01000011)2B.(01010011)2C.(10000011)2D.(000100110001)23．N 个变量的逻辑函数应该有最小项（ C ）A.2n 个B.n2 个C.2n 个D. (2n-1)个4．下列关于异或运算的式子中，不正确的是( B )A.A A=0B. A A=0C.A 0=AD.A 1= A5．下图所示逻辑图输出为“1”时，输入变量（ C ）ABCD 取值组合为A．0000B．0101C．1110D．11116．下列各门电路中，( B )的输出端可直接相连，实现线与。

A.一般T TL 与非门B.集电极开路T TL 与非门C.一般C MOS 与非门D.一般T TL 或非门7．下列各触发器中，图( B )触发器的输入、输出信号波形图如下图所示。

A.2n-nB.2n-2nC.2nD.2n-1.n9．下列门电路属于双极型的是( A ) A.OC 门 B.PMOS C.NMOS D.CMOS 10．对于钟控 R S 触发器，若要求其输出“0”状态不变，则输入的 R S 信号应为( A ) A.RS=X0 B.RS=0X C.RS=X1 D.RS=1X 11．下列时序电路的状态图中，具有自启动功能的是( B )12．多谐振荡器与单稳态触发器的区别之一是( C ) A.前者有 2 个稳态，后者只有 1 个稳态 B.前者没有稳态，后者有 2 个稳态 C.前者没有稳态，后者只有 1 个稳态D.两者均只有 1 个稳态，但后者的稳态需要一定的外界信号维持 13．欲得到 D 触发器的功能，以下诸图中唯有图（ A ）是正确的。

14．时序逻辑电路的一般结构由组合电路与（ B ）组成。

一、 填空题（40分，每空2分，除非特殊声明）1、(57.25)10=(111001.01 )2 = ( 71.2 )8; -26的二进制反码为（100101 ），补码为（ 100110 ）。

（每空一分）2、为了给345位同学进行2进制编码，至少需要（ 9 ）位编码位数3、写出图1中Y=( 同或 )图14. 在图2中，当输入为高电平，C 端接地，则输出为( 高阻抗 )图25. Y=（A+(BC)’）’+D, 则 Y ’=(( A+B ’+C ’)D ’ )6. 在图3中，T1属于 P 沟道增强 型三极管。

当输入U i 为高电平时，___T2___导通，输出U o 为__低电平_____。

图37. 组合逻辑电路和时序逻辑电路的根本区别在于_组合电路无记忆功能，时序电路有记忆T1T2功能，_ 体现在电路上为：___组合电路无反馈，时序电路有反馈____。

8. 请写出JK 触发器的特性方程___Q*=JQ ’+K ’Q_______________.9. 用JK 触发器转换为T 触发器功能，那么J= T ；K= T 。

（每空一分） 10. 为构成4096×8的RAM ，需要 8 片1024×4的RAM 。

11. 状态机分为米利和摩尔两种类型，某状态机电路，输入为X 、状态变量为Q 0Q 1Q 2，若输出为Y= X’Q 0Q 2’，则该状态机属于 米利 型。

12. 施密特触发器、单稳态触发器和多谐振荡器中，__施密特触发器_____的稳态数最多。

13. 10位倒T 电阻网络DA 转换器。

如图4，当输入为10 0000 0000时，输出电压为V o =5V 则 V REF 为 10 V 。

14. 某D/A 转换器中，输入的数字量为8位，则其理论转换精度为___1/255_______。

9、图2中，用555定时器组成的多谐振荡器电路中，若R1= 10k Ω，R2=5k Ω, C=0.01μF ，Vcc=10V ，则该电路的震荡频率为 5/ln2= 7.2 kHz 。

数字逻辑试题及答案一、单项选择题（每题2分，共10分）1. 以下哪个是数字逻辑中的逻辑运算？A. 加法B. 减法C. 与运算D. 乘法答案：C2. 在数字逻辑中，一个逻辑门的输出是：A. 0B. 1C. 0或1D. 任意数字答案：C3. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案：B4. 触发器的主要用途是：A. 逻辑运算B. 存储信息C. 放大信号D. 转换信号答案：B5. 一个4位二进制计数器可以计数到：A. 8B. 16C. 32D. 64答案：B二、多项选择题（每题3分，共15分）1. 下列哪些是数字逻辑中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 在数字逻辑中，以下哪些可以作为信号的表示？A. 电压B. 电流C. 电阻D. 电容E. 电感答案：AB3. 以下哪些是数字电路的基本组成元素？A. 逻辑门B. 电阻C. 电容D. 触发器E. 运算放大器答案：ABD4. 在数字逻辑中，以下哪些是常见的电路类型？A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 混合信号电路E. 微处理器答案：ABD5. 以下哪些是数字电路设计时需要考虑的因素？A. 电路的复杂性B. 电路的功耗C. 电路的可靠性D. 电路的成本E. 电路的尺寸答案：ABCDE三、填空题（每题2分，共10分）1. 在数字逻辑中，一个逻辑门的输出状态取决于其_________。

答案：输入状态2. 一个D触发器的输出在时钟信号的_________沿触发。

答案：上升沿3. 一个4位二进制计数器的计数范围是从_________到_________。

答案：0000到11114. 一个逻辑电路的输出是其输入的_________。

答案：逻辑函数5. 在数字逻辑中，使用_________可以表示一个逻辑函数的真值表。

答案：卡诺图四、简答题（每题5分，共15分）1. 描述一个典型的组合逻辑电路的工作原理。

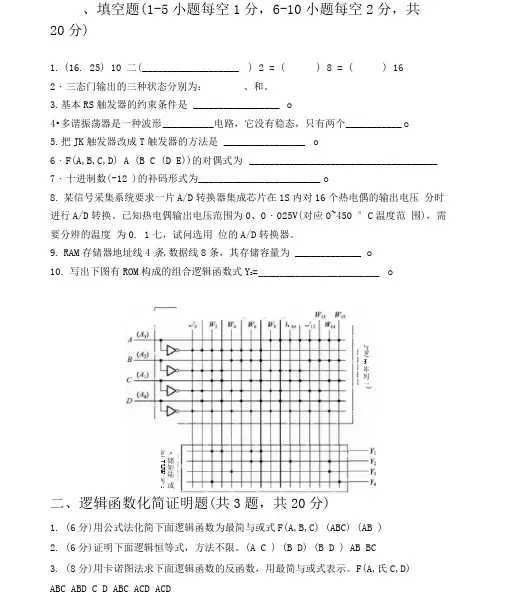

、填空题(1-5小题每空1分，6-10小题每空2分，共 20分)1. (16. 25) 10 二( ___________________ ) 2 = ( ) 8 = ( ) 162・三态门输出的三种状态分别为：、和。

3.基本RS 触发器的约束条件是 _________________ o4•多谐振荡器是一种波形 __________ 电路，它没有稳态，只有两个 ___________ o 5.把JK 触发器改成T 触发器的方法是 ________________ o6・F(A,B,C,D) A (B C (D E))的对偶式为 _____________________________________ 7・十进制数(-12 )的补码形式为 ________________________ o8. 某信号采集系统要求一片A/D 转换器集成芯片在1S 内对16个热电偶的输出电压 分时进行A/D 转换。

已知热电偶输出电压范围为0、0・025V(对应0~450 °C 温度范 围)，需要分辨的温度 为0. 1七，试问选用 位的A/D 转换器。

9. RAM 存储器地址线4条,数据线8条，其存储容量为 _____________ o 10. 写出下图有ROM 构成的组合逻辑函数式Y 2= _______________________ o二、逻辑函数化简证明题(共3题，共20分)1. (6分)用公式法化简下面逻辑函数为最简与或式F(A,B,C) (ABC) (AB )2. (6分)证明下面逻辑恒等式，方法不限。

(A C ) (B D) (B D ) AB BC3. (8分)用卡诺图法求下面逻辑函数的反函数，用最简与或式表示。

F(A,氏C,D) ABC ABD C D ABC ACD ACD(与逻m阵列一 H〃储矩陆或逻IHW列j三、电路分析题（共4题，共30 分）1.（6分）分析如图所示组合逻辑电路的功能。

数字逻辑试题及答案一、选择题（每题2分，共20分）1. 以下哪个是数字逻辑电路中的基本逻辑运算？A. 加法B. 减法C. 乘法D. 与运算2. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 浮空D. 不确定3. 一个D触发器的Q端在时钟信号上升沿触发时，其状态变化为：A. 保持不变B. 从0变到1C. 从1变到0D. 从D输入端状态变化4. 在数字电路中，以下哪个不是布尔代数的基本定理？A. 幂等律B. 交换律C. 反演律D. 分配律5. 一个4位二进制计数器在计数到31后，下一个状态是：A. 00000B. 00001C. 11111D. 不能确定6. 以下哪个不是数字逻辑电路设计中的优化方法？A. 布尔代数简化B. 逻辑门替换C. 增加冗余D. 逻辑划分7. 一个异或门的真值表中，当输入相同，输出为：A. 0B. 1C. 无法确定D. 无输出8. 在数字电路中，同步计数器与异步计数器的主要区别在于：A. 计数范围B. 计数速度C. 电路复杂度D. 计数精度9. 以下哪个不是数字逻辑电路中的存储元件？A. 触发器B. 寄存器C. 计数器D. 逻辑门10. 一个简单的数字逻辑电路设计中，如果需要实现一个2输入的或门，至少需要几个与门？A. 1B. 2C. 3D. 4答案：1. D2. B3. D4. C5. B6. C7. A8. B9. D10. A二、填空题（每空2分，共20分）1. 数字逻辑电路中最基本的逻辑运算包括______、或运算、非运算。

2. 一个2输入的与门，当输入都为高电平时，输出为______。

3. 布尔代数的基本定理包括______、结合律、分配律等。

4. 一个D触发器的Q端在时钟信号上升沿触发时，Q端状态与______相同。

5. 4位二进制计数器的计数范围是从______到1111。

6. 数字逻辑电路设计中的优化方法包括布尔代数简化、逻辑门替换、______等。

数字逻辑期末考试试卷含答案一、选择题（共10题，每题2分，共20分）在下列选项中选择正确答案，并在答题卡上填写对应答案的字母。

1. 逻辑门是数字电路中最基本的组成单元，它由多个电子器件组合而成，能够实现逻辑运算。

下列不属于逻辑门的是：A. 与门B. 或门C. 非门D. 电容门2. 在数字电路中，最简单的存储单元是：A. 寄存器B. 计数器C. 缓存器D. 锁存器3. 二进制数是由二个字符0和1组成的数，它在计算机中占有重要地位。

下面哪个是5的十进制表示？A. 101B. 0101C. 110D. 00001014. 半加器是指具有两个输入端和两个输出端的二进制加法器。

下列选项中，不属于半加器的是：A. 异或门B. 与门C. 或门D. 非门5. 在数字电路中，集成电路是指将多个电子器件集成到一个芯片上，以实现特定功能。

下列选项中不属于集成电路的是：A. 与门B. 或门C. 霍尔开关D. 计数器6. 在计算机中，ALU指的是运算器，负责进行各种算术和逻辑运算。

下面哪个选项不属于ALU的功能？A. 加法运算B. 乘法运算C. 与门逻辑运算D. 异或门逻辑运算7. 时钟信号是数字电路中常见的同步信号，用于控制电路的工作时间。

下列选项中，不属于时钟信号的是：A. 脉冲信号B. 方波信号C. 高电平信号D. 低电平信号8. 译码器是指将输入的数字代码转换为特定信号输出，用于对输入数字进行解码。

下面哪个选项不属于译码器？A. 74LS138B. 74LS74C. 74LS47D. 74LS869. 在数字电路中，多路选择器是一种常用的逻辑电路，具有多个输入和一个输出。

下列选项中不属于多路选择器的是：A. 2:1选择器B. 4:1选择器C. 8:1选择器D. 16:1选择器10. D触发器是一种常用的时序元件，能够存储一个比特的数据。

下列选项中，不属于D触发器的是：A. RS触发器B. JK触发器C. T触发器D. D触发器与门二、填空题（共5题，每题4分，共20分）根据题目所给条件，在答题卡上填写正确的答案。

第1页，共8页第2页，共8页院系： 专业班级： 学号： 姓名： 座位号：20 -20 学年第 学期期末考试试卷《数字逻辑电路》（A ）卷一、选择题（每小题2分，共20分）1、下列数中最大的数是 【D 】 A 、（3C ）16 B 、（57）8C 、（70）10D 、（1110010）22、8个输入端的编码器按二进制数编码时，输出端的个数是 【B 】 A 、2个 B 、3个C 、4个D 、8个3、逻辑电路中的晶体管一般工作在【B 】A 、放大区B 、饱和区或截至区C 、截至区D 、饱和区4、同步时序电路和异步时序电路比较，其差异在于后者 【B 】 A 、没有触发器； B 、没有统一的时钟脉冲控制； C 、没有稳定状态； D 、输出只与内部状态有关；5、n 个变量的逻辑函数全部最大项的个数有 【C 】 A 、n B 、2n C 、2nD 、2n -16、555定时器的结构如图1.1所示，如果芯片的5脚悬空；RD =V CC =5V ，6脚输入4V 电压，2脚输入2V 电压，下列关于555电路说法正确的是 【 A 】U CC U CO U 6(TH)(TR)U oR D U 2放电端图1.1（题1.6图）A 、U O 输出低电平，放电开关V 1导通；B 、U O 输出高电平，放电开关V 1截止；C 、U O 输出低电平，放电开关V 1截止；D 、U O 输出高电平，放电开关V 1导通； 7、图1.2所示用74LS161（同步16进制计数器，Cr 异步清零端、LD 同步置数端、OC 进位输出端，P 、T 计数允许端）构成的计数器正确的说法是 【D 】A 、同步置数法组成的9进制计数器；B 、异步置数法组成的8进制计数器；C 、同步置数法组成的10进制计数器；D 、异步复位法组成的9进制计数器； 图1.2（ 题1.7图） 8、要使由与非门组成的基本RS 触发器保持原状态不变，D S 、D R 端输入的信号应取 【A 】 A 、1==D D S RB 、10==D D S R 、C 、01==D DS R 、 D 、0==D D S R9、为获得输出频率非常稳定的脉冲信号，应采用 【C 】A 、对称多谐振荡器B 、555定时器组成的对称多谐振荡器第3页，共8页第4页，共8页装订线内不许答题 C 、石英晶体振荡器 D 、单稳态触发器 10、下列关于TTL 与非门闲置输入端的处理不正确的是 【D 】 A 、直接接电源电压VccB 、与有用输入端并联使用C 、外界干扰小时，可以剪断或悬空D 、直接接地1、二进制数-110011的补码是 1001101 。

计算机学院 第二学期《数字逻辑》 期未考试试卷 A 卷学号 班级 姓名 成绩一、填空（每空1分，共14分）1、（21.5）10=（ ）2=（ ）8=（ ）162、若0.1101x =-，则[]x 补=（ ）3、十进制数809对应的8421BCD 码是（ ）4、若采用奇校验，当信息位为10011时，校验位应是（ ）5、数字逻辑电路分为（ ）和（ ）两大类6、电平异步时序逻辑电路的描述工具有（ ）、（ ）、（ ）7、函数()()F A B C D =+⋅+的反函数是（ ）8、与非门扇出系数N O 的含义是（ ）9、若要消除函数(,,)F A B C AB AC =+对应的逻辑电路可能存在的险象，则应增加的冗余项是（ ）二、选择题（每空2分，共16分）从下列各题的四个答案中，选出一个正确答案，并将其代号填入括号内1、数字系统采用（ ）可以将减法运算转化为加法运算A ．原码B ．余3码C ．Gray 码D ．补码2、欲使J-K 触发器在CP 脉冲作用下的次态与现态相反，JK 的取值应为（ ） A ．00 B ．01 C ．10 D ．113、对完全确定原始状态表中的6个状态，A 、B 、C 、D 、E 、F 进行比简，若有（A ，B ），（D 、E ）等效，则最简状态表中只有（ ）个状态A ．2B ．4C ．5D ．6 4、下列集成电路芯片中，（ ）属于组合逻辑电路 A ．计数器74290 B ．寄存器74194 C ．三一八译码器74138 D ．集成定时器5G555 5、设计一个20进制同步计数器，至少需要（ ）个触发器 A ．4 B ．5 C ．6 D ．20 6、用5G555构成的多谐振荡器有（ ）A ．两个稳态B ．两个暂稳态C ．一个稳态，一个暂稳态D ．既没有稳态，也没有暂稳态 7、可编程逻辑阵列PLA 的与、或陈列是（ ）A ．与阵列可编程、或阵列可编程B ．与阵列不可编程、或阵列可编程C ．与阵列可编程、或阵列不可编程D ．与阵列不可编程、或阵列不可编程 8、最大项和最小项的关系是（ ）A ．i i m M =B ．i i m M =C ．1i i m M ⋅=D ．无关系 三、逻辑函数化简（6分）把(,,,)(0,1,5,14,15)(4,7,10,11,12)F A B C D m d =∑+∑化成最简与—或式 四、分析题（每小题12分，共24分）1、分析图1所示组合逻辑电路① 写出输出函数表达式 ② 列出真值表 ③ 说明电路功能2、分析图2所示脉冲异步时序逻辑电路① 写出输出函数和激励函数表达式 ② 列出次态真值表，作出状态表和状态图 ③ 说明电路功能④ 设初态2100y y =，作出x 输入4个异步脉冲后的状态y 2y 1和输出z 的波形图。

t h数字逻辑电路 3卷答案 第 1 页 共 8 页期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟XXXX 学院 ______________系级班姓名学号 题号一二三四总分得分一、选择题（每小题2分，共20分）1． 八进制（273 2 的位权为___B___。

A ．(128)10 C ．(256)10 D ．(8)102. C B +，与它功能相等的函数表达式_____B____。

A ．AB F = B ．C AB F += C ．C A AB F +=D ． B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断5． 连续异或1985个1的结果是____B_____。

A ．0B ．1C ．不确定D ．逻辑概念错误得分评卷人装 订 线 内 请 勿答 题数字逻辑电路 3卷答案 第 2 页 共 8 页6. 功能相等的表达式为___C_____。

B ．D C B A F +++=D ．D C B A F ++=7．下列所给三态门中，能实现C=0时，F=；C=1时，F 为高阻态的逻AB 辑功能的是____A______。

8. 如图所示电路，若输入CP 脉冲的频率为100KHZ ，则输出Q 的频率为_____D_____。

A ． 500KHzB ．200KHzC ． 100KHzD ．50KHz 9．下列器件中，属于时序部件的是_____A_____。

A ． 计数器B ． 译码器C ． 加法器D ．多路选择器装a n t数字逻辑电路 3卷答案 第 3 页 共 8 页10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。

数字逻辑电路 3卷答案 第 1 页 共 8 页期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟 XXXX 学院 ______________系 级 班姓名 学号 毛题号 一 二 三 四 总分 得分一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为___B___。

A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式_____B____。

A ．AB F = B ．C AB F += C ．C A AB F +=D ． C B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断 5． 连续异或1985个1的结果是____B_____。

A ．0B ．1C ．不确定D ．逻辑概念错误得分 评卷人装订线内请勿答题6. 与逻辑函数DCBAF+++=功能相等的表达式为___C_____。

DCBAF+++=B．DCBAF+++=D．DCBAF++=7．下列所给三态门中，能实现C=0时，F=AB；C=1时，F为高阻态的逻辑功能的是____A______。

8. 如图所示电路，若输入CP脉冲的频率为100KHZ，则输出Q的频率为_____D_____。

A． 500KHz B．200KHzC． 100KHz D．50KHz9．下列器件中，属于时序部件的是_____A_____。

A．计数器B．译码器C．加法器D．多路选择器装数字逻辑电路3卷答案第2 页共8 页数字逻辑电路 3卷答案 第 3 页 共 8 页10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。

数字逻辑电路试题及答案一、填空题（每空1分,共10分）1．数字电路分为两大类，分别是组合逻辑电路和时序逻辑电路。

2．2006个1连续异或的结果是__0___；而2007个1连续同或的结果是__1__．3．已知某函数F的反函数为，则其原函数F= ；而F的对偶函数则为F*= 。

4．试将函数，写成标准的积之和形式，即（0，1，2，4，5，6，8，9，10 ）．5．逻辑代数中的三种基本逻辑运算是与、或、非。

6．1个触发器可以存放 1 位二进制数，它具有记忆功能。

二、选择题（每小题2分,共10分）1．已知某电路的输入A、B和输出Y的波形如下图所示，该电路实现的函数表达式为 D 。

(A)A⊙B (B)A?B(C) (D)2．用0，1两个符号对100个信息进行编码，则至少需要 B 。

(A)8位(B) 7位(C) 9位(D) 6位3.下列电路中属于组合电路的是 D 。

(A)集成触发器(B)多谐振荡器(C)二进制计数器(D)3—8译码器4.下列电路中只有一个稳定状态的是 C 。

(A)集成触发器(B) 施密特触发器(C)单稳态触发器(D) 多谐振荡器5.为产生周期性矩形波，应当选用 C 。

(A) 施密特触发器(B) 单稳态触发器(C) 多谐振荡器 (D) 译码器三、逻辑函数化简（共10分）用卡诺图法化简下列逻辑函数，结果为最简与或式。

(每题5分，共10分) ．解：四、分析题（共45分）１．（本题10分）写出下图的逻辑表达式和真值表，并化简为最简与或表达式。

⒉列真值表：（2分）2. （本题10分）试对已给器件，在所示输入波形CP、D、及作用下，画其输出波形Q及．假设电路初态Q（0）=1，且不计传输延迟解：３．(本题10分) 试分析图示时序电路，列出状态转换表及全状态转换图，说明电路功能，并分析能否自启动，设初始状态为00。

解：⑴写激励方程(2分) J1=Q0n，，K1=K0=1，⑵写状态方程(2分) ，)⑶列全状态转换表(2分) ⑷画全状态转换图(2分⑸功能(2分)：该电路为一个三进制同步计数器，并且具有自启动功能。

数字电路试题及答案一、单项选择题（每题2分，共10分）1. 在数字电路中，最基本的逻辑门是：A. 与门B. 或门C. 非门D. 异或门答案：C2. 以下哪个不是数字电路的特点？A. 离散性B. 线性C. 确定性D. 可预测性答案：B3. 一个D触发器的输入端是：A. SB. RC. DD. Q答案：C4. 在TTL逻辑门中，高电平的最小值是：A. 0.8VB. 2.0VC. 3.5VD. 5.0V答案：A5. 以下哪个是组合逻辑电路？A. 计数器B. 寄存器C. 译码器D. 触发器答案：C二、填空题（每题2分，共10分）1. 一个标准的二进制数由______和______组成。

答案：0，12. 一个完整的触发器可以存储______位二进制信息。

答案：13. 一个4位二进制计数器可以计数到______。

答案：154. 一个8x3的译码器可以产生______个输出。

答案：85. 在数字电路中，______是最小的可识别信号单位。

答案：位三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。

答案：数字电路处理的是离散信号，具有确定性，而模拟电路处理的是连续信号，具有不确定性。

2. 解释什么是上升沿触发。

答案：上升沿触发是指在时钟信号的上升沿（从低电平变为高电平）时，触发器会根据输入信号更新其状态。

3. 什么是同步电路和异步电路？答案：同步电路是指电路中的各个部分都由同一个时钟信号控制，而异步电路则没有统一的时钟信号，各个部分可以独立工作。

4. 描述一个典型的数字电路设计流程。

答案：数字电路设计流程通常包括需求分析、逻辑设计、电路设计、仿真测试、PCB布局布线、调试和验证。

四、计算题（每题10分，共20分）1. 给定一个逻辑表达式：Y = AB + A'C，请计算当A=0, B=1, C=0时，Y的值。

答案：Y = 0*1 + 0'*0 = 0 + 1 = 12. 一个4位二进制计数器，初始状态为0000，每次计数加1，求经过5次计数后的状态。
