IPXX防尘防水等级的标准

IPXX防水防尘等级介绍IP等级是指对电气设备的防护等级，其中防水防尘等级是指该设备对水和固体颗粒物的防护能力。

IPXX防水防尘等级的表示方式为IP加两位数字，其中两位数字分别表示防水等级和防尘等级。

下面将详细介绍IPXX防水防尘等级。

1.防水等级：防水等级用第一位数字表示，数字范围从0到9、每个数字对应的防水等级如下：-0级：无防护，不具备防水功能；-1级：能防止垂直落下的水滴对设备造成损害；-2级：倾斜角度不超过15度的水滴对设备不会造成损害；-3级：在任何角度喷洒水雾对设备不会造成损害；-4级：能防止从任何角度的喷水对设备造成损害；-5级：在任何角度的喷射水流对设备不会造成损害；-6级：能防止大量的液体喷射对设备造成损害；-7级：在设备浸泡在水中的情况下，能保证设备在一定的深度和时间范围内不会受到损害；-8级：能够长时间在特定的水深下工作，如水下设备；-9级：能够长时间在高压条件下工作。

2.防尘等级：防尘等级用第二位数字表示，数字范围从0到6、每个数字对应的防尘等级如下：-0级：无防护，不具备防尘功能；- 1级：对直径大于50mm的固体物体具备防护能力；- 2级：对直径大于12.5mm的固体物体具备防护能力；- 3级：对直径大于2.5mm的固体物体具备防护能力；- 4级：对直径大于1mm的固体物体具备防护能力；- 5级：对直径大于0.1mm的固体物体具备防护能力；- 6级：对直径大于0.01mm的固体物体具备防护能力。

总结：IPXX防水防尘等级是对电气设备防护能力的标准。

其中防水等级用第一位数字表示，数字越大代表防水等级越高；防尘等级用第二位数字表示，数字越大代表防尘等级越高。

IPXX防水防尘等级的标准化目的是为了方便用户根据设备的功能和使用环境选择合适的设备。

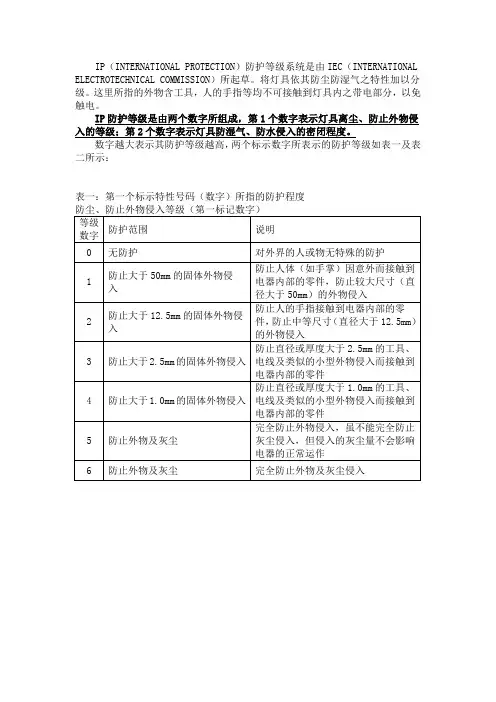

IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级；第2个数字表示灯具防湿气、防水侵入的密闭程度。

数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示：表一：第一个标示特性号码（数字）所指的防护程度表二：第二个标示特性号码（数字）所指的防护程度技术文摘 - 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

2、各种等级的防水试验内容(1)IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min;(60L/HOUR)试验持续时间：10 min;(2)IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试完一个面后，换另一个 .....面，共四次。

试验条件：滴水量为3 0.5 mm/min;(180L/HOUR)试验持续时间：4×2.5 min(共10 min);(3)IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。

IPXX防水防尘等级介绍IPXX是对电子设备的防水防尘性能进行评定的标准。

其中IP表示“International Protection”的缩写，XX代表两个数字，分别表示对防尘和防水的等级。

下面将详细介绍IPXX防水防尘等级。

一、防尘等级（第一位数字）0级：无保护，没有防尘的特点。

1级：可以防止较大的固体物体（如直径大于50mm的物体）进入。

2级：可以防止中等大小的固体物体（如直径大于12.5mm的物体）进入。

3级：可以防止小型固体物体（如直径大于2.5mm的物体）进入。

4级：可以防止较小的固体物体（如直径大于1mm的物体）进入。

5级：可以防止灰尘进入，但不能完全防止固体物体进入。

6级：防尘特性极好，不透尘。

二、防水等级（第二个数字）0级：无特殊防水特点。

1级：可以防止雨水的垂直滴落。

2级：可以防止雨水的倾斜侵入，最大角度为15°。

3级：可以防止雨水的倾斜侵入，最大角度为60°。

4级：可以防止喷水的侵入。

5级：可以防止大水柱喷射的侵入。

6级：可以防止海浪的侵入。

7级：可以防止水深不超过1米的情况下短时间浸泡。

8级：可以防止水深超过1米的情况下长时间浸泡。

根据以上的防尘和防水等级，我们可以判断出电子设备的防护能力，从而选择适合的设备。

举个例子，如果一个设备的防尘等级为4，防水等级为6，那么意味着该设备可以防止直径大于1mm的固体物体进入，并且可以防止海浪的侵入。

这种设备适合在海边、沙漠等环境下使用，能够有效防止沙尘、水分等对设备造成的损害。

需要注意的是，IPXX防水防尘等级只是对设备的防护能力进行了标准化的表达，并不表示设备在任何情况下都能100%防水防尘。

因此，在实际使用中还需避免长时间浸泡、水下操作等情况，以免影响设备的正常使用。

综上所述，IPXX防水防尘等级是对电子设备防护能力的标准化评价，通过对设备进行分类，我们可以选择适合的设备保护我们的设备免受尘埃、水分等外界环境的侵害。

IPXX防水等级及防水测试方法IPXX是一种国际标准，用于评估设备或产品的防水性能。

IP代表国际标准（International Protection）或者说国际防护等级（Ingress Protection），而XX则代表着设备或产品的防尘等级和防水等级。

在防水方面，XX的等级分别指产品的防喷溅水和防浸水能力。

防水等级的测试方法是根据产品的实际使用条件进行的。

主要包括以下几个步骤：步骤1：准备测试设备测试设备包括水源、压力设备、防护盒等。

水源可以是蓄水器、泥浆池等，压力设备可以是水泵或者压缩空气机。

防护盒可以根据实际情况选择合适的型号和尺寸。

步骤2：确定防水等级根据产品的使用环境和要求，确定所需的防水等级。

根据不同的等级，可以确定测试所需的喷水时间、水压和水体温度等参数。

步骤3：进行防水测试将产品放置在防护盒中，根据所需的防水等级，向产品进行不同强度和方向的水喷射。

测试过程中需要记录产品承受的水压、喷射时间和渗入的水量等数据。

步骤4：评估测试结果根据测试数据和所需的防水等级进行评估。

如果产品在测试过程中未发生渗水，且满足防水等级要求，即可判定产品的防水性能良好。

如果产品发生渗水或者不满足要求，需要根据具体情况进行改进或调整。

1.IPX0：无防护：没有特殊防护，无法防止物品的渗水；2.IPX1：滴水防护：垂直滴水不会对产品造成损害；3.IPX2：倾斜滴水防护：倾斜15度方向的滴水不会对产品造成损害；4.IPX3：喷水防护：60度角方向的喷水不会对产品造成损害；5.IPX4：飞溅防护：周围任意方向的喷溅水不会对产品造成损害；6.IPX5：喷水防护：喷水器的喷水不会对产品造成损害；7.IPX6：强力喷水防护：湿度高且压力较大的喷水器的喷水不会对产品造成损害；8.IPX7：在规定条件下正常操作30分钟后，放入1米深的水中浸泡30分钟，仍然能正常工作；9.IPX8：在规定条件下正常操作后，放入特定的水中浸泡，浸泡时间和深度由制造商确定。

防尘防水等级对照表IPxx防尘防水等级防尘等级(第一个X表示) 防水等级(第二个X表示)0：没有保护0：没有保护1：防止大的固体侵入1：水滴滴入到外壳无影响2：防止中等大小的固体侵入2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：防止小固体进入侵入3：水或雨水从60度角落到外壳上无影响4：防止物体大于1mm的固体进入4：液体由任何方向泼到外壳没有伤害影响5：防止有害的粉尘堆积5：用水冲洗无任何伤害6：完全防止粉尘进入6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水例如：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

NEMA等级与IP等级对照表1．范围：防水试验包括第二位特征数字为1至8,,即防护等级代码为IPX1至IPX8。

2．各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试完一个面后，换另一个．．．．．面，共四次。

试验条件：滴水量为3 0.5 mm/min；试验持续时间：4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a. 摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算,每孔为0.07 L/min。

IPXX 防护等级的定义IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。

在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘;第二个数字由表示防水，数字越大表示其防护等组长越佳。

IPXX 防护等级第一位表示防尘指标：第二位表示防水指标：IPXX等级中关于防水试验的规定及要求：一、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

二、各种等级的防水试验内容1、IPX1 滴水试验装置方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；2、IPX2 滴水试验装置方法名称：倾斜 15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试完一个面后，换另一个面，共四次。

试验条件：滴水量为3 0.5 mm/min；试验持续时间： 4×2.5 min（共10 min）；3、IPX3 箱式淋雨试验箱方法名称：淋水试验试验方法：A、摆管式淋水试验试验设备：摆管式淋水溅水试验装置（装置图形及其试验方法见本书2.14）试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。

防尘防水防护等级采用国际电工委员会（IEC）推荐的IP××等级标准，不同的安装场所，等级是不一样的。

具体可参照下面的说明选定。

在等级标准中，“××”是两位数字，第一位表示对固体的防护等级，第二位表示对液体的防护等级。

固体防护等级有7个等级，用0-6分别表示；液体防护等级有9个等级，用0-8分别表示。

防尘等级0 ：没有保护1 ：防止大的固体侵入2 ：防止中等大小的固体侵入3 ：防止小固体进入侵入4 ：防止物体大于1mm 的固体进入5 ：防止有害的粉尘堆积6 ：完全防止粉尘进入防水等级0 ：没有保护1 ：水滴滴入到外壳无影响2 ：当外壳倾斜到15 度时，水滴滴入到外壳无影响3 ：水或雨水从60 度角落到外壳上无影响4 ：液体由任何方向泼到外壳没有伤害影响5 ：用水冲洗无任何伤害6 ：可用于船舱内的环境7 ：可于短时间内耐浸水（1m）8 ：于一定压力下长时间浸水测试方法例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

IPxx等级中关于防水实验的规定。

IPx 1方法名称：垂直滴水试验试验设备：滴水试验装置试样放置：按试样正常工作位置摆放在以1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为10.5 mL/min持续时间：10 minIPx 2方法名称：倾斜15°滴水试验试验设备：滴水试验装置试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试验完一个面后，换另一个面，共四次。

试验条件：滴水量为30.5 mL/min持续时间：4×2.5 min（共10 min）IPx 3方法名称：淋水试验试验方法：a。

摆管式淋水试验试验设备：摆管式淋水溅水试验装置试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。

防尘防水等级对照表IPxx防尘防水等级防尘等级(第一个X表示) 防水等级(第二个X表示)0：没有保护 0：没有保护1：防止大的固体侵入 1：水滴滴入到外壳无影响2：防止中等大小的固体侵入 2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：防止小固体进入侵入 3：水或雨水从60度角落到外壳上无影响4：防止物体大于1mm的固体进入 4：液体由任何方向泼到外壳没有伤害影响5：防止有害的粉尘堆积 5：用水冲洗无任何伤害6：完全防止粉尘进入 6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水例如：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

NEMA等级与IP等级对照表1．范围：防水试验包括第二位特征数字为1至8,,即防护等级代码为IPX1至IPX8。

2．各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为10.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜 15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试完一个面后，换另一个．．．．．面，共四次。

试验条件：滴水量为30.5 mm/min；试验持续时间： 4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a. 摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。

防尘防水等级对照表IPxx防尘防水等级防尘等级(第一个X表示) 防水等级(第二个X表示)0：没有保护 0：没有保护1：防止大的固体侵入 1：水滴滴入到外壳无影响2：防止中等大小的固体侵入 2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：防止小固体进入侵入 3：水或雨水从60度角落到外壳上无影响4：防止物体大于1mm的固体进入 4：液体由任何方向泼到外壳没有伤害影响5：防止有害的粉尘堆积 5：用水冲洗无任何伤害6：完全防止粉尘进入 6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水例如：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

NEMA等级与IP等级对照表1．范围：防水试验包括第二位特征数字为1至8,,即防护等级代码为IPX1至IPX8。

2．各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试完一个面后，换另一个．．．．．面，共四次。

试验条件：滴水量为3 0.5 mm/min；试验持续时间：4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a. 摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14) 试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。

常用的防水防尘防护等级
问题：常用的防水防尘防护等级
回答：常用的防水防尘防护等级主要采用IP（Ingress Protection）代码来表示，具体如下：
IPXX，第一位数字表示防尘等级：
0：无防护；
1：可防直径大于50mm 的固体外物侵入；
2：可防直径大于12.5mm 的固体外物侵入；
3：可防直径大于2.5mm 的固体外物侵入；
4：可防直径大于1.0mm 的固体外物侵入；
5：防尘，不完全防止尘埃进入，但进入的灰尘量不会影响设备的正常运行；
6：完全防尘。

第二位数字表示防水等级：
0：无防护；
1：防止垂直滴水；
2：防止当外壳倾斜到15 度时垂直滴水；
3：防淋水，与垂直成60 度范围内淋雨应无有害影响；
4：防溅水，任何方向的溅水对设备应无有害影响；
5：防喷水，任何方向的喷水对设备应无有害影响；
6：防强力喷水；
7：可短时间浸水（1 米以内，30 分钟）；
8：可长时间浸水。

例如，IP68 表示完全防尘且可长时间浸水。

IPXX等级中关于防水试验的规定及要求IPXX等级是一种用于评估电子产品或设备的防护等级的标准，其中包含了关于防水试验的规定和要求。

防水试验是测试设备在不同程度的水接触下的防水性能。

以下是针对IPXX等级中关于防水试验的规定和要求的详细说明。

1.IPXX等级定义：IP代表Ingress Protection（防护等级），后面的两位数字表示防护等级的具体分类，第一个数字表示对于固体物质（尘土）的防护等级，第二个数字表示对于液体（水）的防护等级。

2.接触试验：防水试验中的接触试验是测试设备在静态或者动态条件下与水的接触情况。

测试设备被放置在一个设定好的深度的水槽中，接触试验可以分为不同的等级。

3.喷射试验：喷射试验是测试设备在喷射水流下的防水性能。

喷射试验可以使用不同的喷嘴或泵来模拟不同的水流情况。

喷射试验可以分为不同的等级。

4.阳性压力试验：阳性压力试验是测试设备在特定压力下的防水性能。

设备被放置在一个封闭的容器中，然后增加压力直至设备的内部压力与容器的压力相等。

阳性压力试验可以分为不同的等级。

5.水淹试验：水淹试验是测试设备在完全浸入水中的防水性能。

设备被放置在一个盛水的容器中，然后直至设备完全浸入水中。

水淹试验可以分为不同的等级。

6.规定和要求：在IPXX等级中关于防水试验的规定和要求包括以下内容：-防水试验的具体方法和步骤；-各个等级的测试条件和参数，如水的深度、温度、压力等；-防水等级与设备的适用范围和使用环境的关系；-测试结果的评估和等级划分；-防水等级标识和说明。

防水试验是评估电子产品或设备在水的接触下的防护能力的重要测试。

通过符合IPXX等级中的规定和要求，可以确保设备在各种水的接触情况下能够提供有效的防水保护，从而保证设备的可靠性和耐用性。

对于需要在潮湿或水环境中使用的设备，尤其是户外和工业设备，防水试验是一项不可或缺的测试。

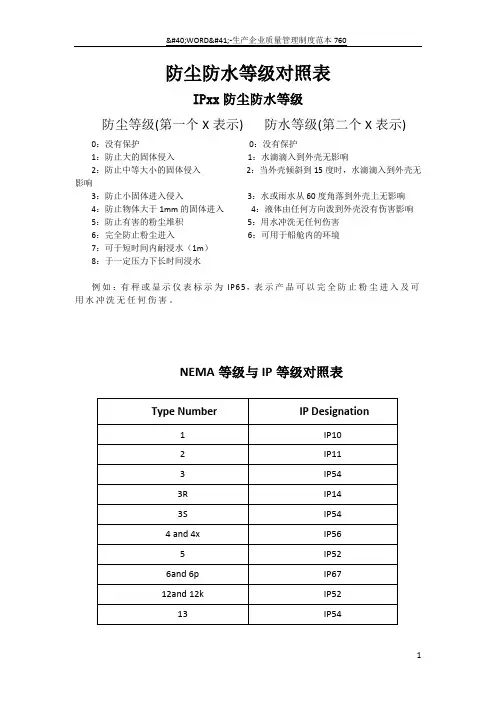

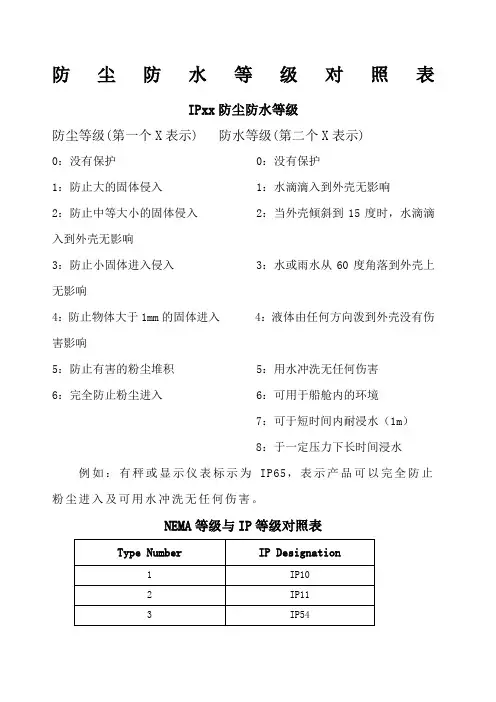

防尘防水等级对照表
IPxx防尘防水等级
防尘等级(第一个X表示) 防水等级(第二个X表示)
0：没有保护 0：没有保护
1：防止大的固体侵入 1：水滴滴入到外壳无影响
2：防止中等大小的固体侵入 2：当外壳倾斜到15度时，水滴滴入到外壳无影响 3：防止小固体进入侵入 3：水或雨水从60度角落到外壳上无影响
4：防止物体大于1mm的固体进入 4：液体由任何方向泼到外壳没有伤害影响
5：防止有害的粉尘堆积 5：用水冲洗无任何伤害
6：完全防止粉尘进入 6：可用于船舱内的环境
7：可于短时间内耐浸水（1m）
8：于一定压力下长时间浸水
例如：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

NEMA等级与IP等级对照表
Type Number IP Designation
1IP10
2IP11
3IP54
3R IP14
3S IP54
4 and 4x IP56
5IP52
6and 6p IP67
12and 12k IP52
13IP54。

防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。

第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。

I代表防止固体异物进入的等级，最高级别是6；第二个安字表明设备防水的程度。

P代表防止进水的等级，最高级别是9。

防尘等级 (第一个X表示) 防水等级 (第二个X表示)IPXX 防尘等级（防止以下固体异物进入外壳）0 ：没有保护防护试验：不要求试验IP1 ：防止直径不小于50mm的固体异物。

含义：直径50mm球形物体试具不得完全进入壳内。

防护试验：直径50mm的球不得完全进入外壳，并与带电部分保持足够的间隙。

IP2 ：防止直径不小于12.5mm的固体异物。

含义：直径12.5mm的球形物体试具不得完全进入壳内。

防护试验：铰接试指可进入80mm长，但应与带电部分保持足够的间隙（直径12.5mm的球不得完全进入外壳）。

IP3 ：防止直径不小于2.5mm的固体异物。

含义：直径2.5mm的球形物体试具不得完全进入壳内防护试验：直径2.5mm的试棒不得进入外壳，并与带电部分保持足够的间隙。

IP4 ：防止直径不小于1.0mm的固体异物。

含义：直径1.0mm的球形物体试具不得完全进入壳内防护试验：直径1.0mm的试验金属线不得进入外壳，并与带电部分保持足够的间隙。

IP5 ：防尘。

含义：不能完全防止尘埃进入，但进入的灰尘量不得影响设备的正常运行，不得影响安全。

防护试验：直径1.0mm的试验金属线不得进入外壳，并与带电部分保持足够的间隙（按照IP2规定的防尘）IP6 ：尘密。

含义：无灰尘进入。

防护试验：直径1.0mm的试验金属线不得进入外壳，并与带电部分保持足够的间隙（按照IP2规定的防尘）IPXX 防水等级（防止水从各个方向滴入外壳）0 ：无防护IPX1 ：防止垂直方向滴水。

含义：垂直方向滴雨应无有害影响IPX2 ：防止当外壳在15°倾斜时垂直方向滴水。

含义：当外壳的各垂直面在15°倾斜时，垂直滴雨应无有害影响。

IPXX防水等级及防水测试方法IPXX是国际电工委员会(IEC)制定的防护等级标准，用于评价产品的防水性能。

其中，第一个X代表固体物体的防护等级，第二个X代表液体物体的防护等级。

固体物体防护等级：1.IP0X：没有特殊防护；2. IP1X：防护针对直径大于50mm的大物体；3. IP2X：防护针对直径大于12.5mm的中等物体；4. IP3X：防护针对直径大于2.5mm的小物体；5. IP4X：防护针对直径大于1mm的细小物体；6.IP5X：防沉积尘埃进入；7.IP6X：完全防尘进入。

液体物体防护等级：1.IPX0：没有特殊防护；2.IPX1：垂直滴水没有影响；3.IPX2：倾斜滴水没有影响；4.IPX3：雨水射流没有影响；5.IPX4：喷雨没有影响；6.IPX5：水柱没有影响；7.IPX6：大水柱没有影响；8.IPX7：浸水没有影响；9.IPX8：持续浸入水下，压力和时间由制造商规定。

防水测试方法：1.液体流淋测试：将待测产品放置在一个旋转台上，通过喷射一定流量和压力的水来测试产品的防浸能力。

根据需要的防水等级，可以选择合适的流量和压力。

2.雨水滴落测试：将待测产品置于立式位置，通过喷射一定流量和压力的水雾来模拟雨水的滴落。

根据需要的防水等级，可以选择合适的流量和压力。

3.喷水测试：将待测产品置于30°或60°角度，通过喷射一定流量和压力的水柱来测试产品的防护性能。

根据需要的防水等级，可以选择合适的流量和压力。

4.倾斜测试：将待测产品倾斜一定角度，通过倾斜一定高度的水箱来模拟流体的冲击，测试产品的防溅能力。

5.浸水测试：将待测产品完全浸入水中，根据需要的防水等级，测试产品在一定压力和时间下的防水性能。

以上是常用的防水测试方法，不同的产品和行业可能会有其他专门的测试方法。

通过严格的防水测试，可以评估产品的防水性能，并保证产品在湿润环境下的可靠性和持久性。

IPXX防水防尘等级介绍IP（Ingress Protection）等级是对电气设备的外壳密封等级的国际标准，用于表示电子设备的防水、防尘性能。

它由两个数字组成，第一个数字表示对固体物质的防护等级，第二个数字表示对液体物质的防护等级。

以下是IPXX防水防尘等级的介绍。

0X级：未定义保护等级。

设备不提供特定的防护等级。

1X级：对固体物质的防护等级为1，表示能够防止直径大于50mm的固体物质进入设备。

但对于较小的固体物质，如粉尘，可能仍然会透过设备的外壳进入设备内部。

对于液体物质的防护等级未定义。

2X级：对固体物质的防护等级为2，表示能够防止直径大于12.5mm的固体物质进入设备。

对于粉尘的防护性能也有一定的提升。

对于液体物质的防护等级未定义。

3X级：对固体物质的防护等级为3，表示能够防止直径大于2.5mm的固体物质进入设备。

对于较小的固体物质，如银河尘，也具有一定的防护。

对于液体物质的防护等级未定义。

4X级：对固体物质的防护等级为4，表示能够防止直径大于1mm的固体物质进入设备。

对于较小的固体物质，如细沙，也具有一定的防护。

对于液体物质的防护等级未定义。

5X级：对固体物质的防护等级为5，表示能够防止对设备的内部产生的有害积尘产生伤害。

对于液体物质的防护等级未定义。

6X级：对固体物质的防护等级为6，表示设备完全防尘。

对于液体物质的防护等级未定义。

7X级：对液体物质的防护等级为7，表示设备能够在短时间内浸入水中而不受损害。

这个等级常见于家用电器，例如电水壶。

对于固体物质的防护等级未定义。

8X级：对液体物质的防护等级为8，表示设备能够在水下一定深度的水压下使用，且在不同的时间段内没有渗透水。

这个等级常见于潜水设备和潜水手表。

对于固体物质的防护等级未定义。

9X级：对液体物质的防护等级为9，表示设备能够在高压喷水下使用，无论喷水的角度如何，都不会进入设备内部。

对于固体物质的防护等级未定义。

需要说明的是，上述介绍仅涉及了IPXX防水防尘等级的较常见的几个级别，也只针对固体物质和液体物质的防护等级做了简单介绍。

IP代码后面跟的两位数字分别表示“防尘”与“防水”的高低之分。

“防尘”的对象是指防固体物，比如：灰尘、细线、较小的工具等；
“防水”的对象是指液体。

下面对IP等级的高低划分进行详细说明，我们用IPXx表示（IP后面跟的大写X表示防尘，小写x表示防水）。

保护等级 -X，对固体物的防护等级：
当X=0 - 无任何保护
当X=1 - 可以防止人体较大的部位（比如拳头、手掌等）的进入或者防止直径大于50mm的固体物侵入。

当X=2 - 可以防止12.5mm的固体物质侵入；相当于人的一只手指的长度。

当X=3 - 可以防止常用小型工具、普通电线的进入，相当于直径2.5 mm以上的物体。

当X=4 - 可以防止直径大于1mm的固体物质进入，相当于一根剥掉线皮的电线。

当X=5 - 防止粉尘积垢充分进入设备影响航空插头的正常运行，从而对航空插头造成损害。

当X=6 - 固体物无法进入。

保护等级 -x，对液体的防护等级（包括滴入、喷入、浸入等各种形式）：
当x=0 - 对水无任何保护。

当x=1 - 防止水滴进入。

当x=2 - 当航空插头外壳倾斜到15度角时，水滴滴入到外壳不受影响。

当x=3 - 雨水等从60度角落到外壳上或水喷入，航空插头不受影响。

当x=4 - 液体由任何方向任何角度溅到航空插头外壳上无影响。

当x=5 - 用水冲洗无任何伤害。

当x=6 - 可以防止强有力的喷射水（如海水）进入，可用于船舱内的环境。

当x=7 - 可用于防止短时浸没过程中的水进入。

当x=8 - 于一定压力下持续浸水，可以防止完全、连续的淹没过程中的水进入航空插头。

防尘防水等级对照表IPxx防尘防水等级防尘等级(第一个X表示) 防水等级(第二个X表示)0：没有保护0：没有保护1：防止大的固体侵入1：水滴滴入到外壳无影响2：防止中等大小的固体侵入2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：防止小固体进入侵入3：水或雨水从60度角落到外壳上无影响4：防止物体大于1mm的固体进入4：液体由任何方向泼到外壳没有伤害影响5：防止有害的粉尘堆积5：用水冲洗无任何伤害6：完全防止粉尘进入6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水例如：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

NEMA等级与IP等级对照表1．范围：防水试验包括第二位特征数字为1至8,,即防护等级代码为IPX1至IPX8。

2．各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜 15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试完一个面后，换另一个．．．．．面，共四次。

试验条件：滴水量为3 0.5 mm/min；试验持续时间： 4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a. 摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算,每孔为0.07 L/min。

防尘防水等级对照表IPxx防尘防水等级防尘等级(第一个X表示) 防水等级(第二个X表示)0：没有保护 0：没有保护1：防止大的固体侵入 1：水滴滴入到外壳无影响2：防止中等大小的固体侵入 2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：防止小固体进入侵入 3：水或雨水从60度角落到外壳上无影响4：防止物体大于1mm的固体进入 4：液体由任何方向泼到外壳没有伤害影响5：防止有害的粉尘堆积 5：用水冲洗无任何伤害6：完全防止粉尘进入 6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水例如：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

NEMA等级与IP等级对照表1．范围：防水试验包括第二位特征数字为1至8,,即防护等级代码为IPX1至IPX8。

2．各种等级的防水试验内容? ?（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1? ?0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试完一个面后，换另一个．．．．．面，共四次。

试验条件：滴水量为3??0.5 mm/min；试验持续时间：4× min（共10 min）；? ?? ?? ?? ?方法名称：淋水试验试验方法：a. 摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
