汽轮机设备及系统知识题库

汽轮机专业培训试题库目录•汽轮机基本原理与结构•汽轮机调节与保护系统•汽轮机辅助设备及系统•汽轮机检修与安装工艺•汽轮机运行操作与故障处理•汽轮机性能试验与评估CONTENTSCHAPTER01汽轮机基本原理与结构汽轮机工作原理汽轮机是将蒸汽的能量转换成为机械功的旋转式动力机械，又称蒸汽透平。

汽轮机的工质来自锅炉，锅炉产生的蒸汽进入汽轮机后，依次经过一系列环形配置的喷嘴和动叶，将蒸汽的热能转化为汽轮机转子旋转的机械能。

蒸汽在汽轮机中，以不同的方式进行能量转换，便构成了不同工作原理的汽轮机。

由主轴、叶轮、轴封和安装在叶轮上的动叶片及联轴器等组成。

转动部分固定部分控制部分由喷嘴室汽缸、隔板、静叶片、汽封等组成。

由调节系统、保护装置和油系统等组成。

030201汽轮机主要结构部件蒸汽参数及循环过程蒸汽参数指汽轮机的蒸汽初参数和终参数，即蒸汽的初压力和初温度及排汽压力。

循环过程包括锅炉、汽轮机、凝汽器和给水泵等组成的热力循环。

水在锅炉中被加热成蒸汽，经过汽轮机作功后，排汽进入凝汽器被冷却凝结成水，由凝结水泵送入低压加热器加热，然后送入除氧器除氧，再由给水泵将预加热的除氧水送入高压加热器加热后送入锅炉，如此循环。

CHAPTER02汽轮机调节与保护系统调节系统组成及功能组成汽轮机调节系统主要由转速感受机构、传动放大机构、执行机构和反馈机构等组成。

功能汽轮机调节系统的主要功能是维持汽轮机在额定转速下稳定运行，并根据电网负荷变化调整汽轮机的功率输出，以满足电网调频和调峰的需求。

保护装置类型及作用类型汽轮机保护装置主要包括超速保护、低油压保护、轴向位移保护、胀差保护、振动保护等。

作用汽轮机保护装置的作用是监测汽轮机的运行状态，当汽轮机出现异常或故障时，及时采取保护措施，防止事故扩大，保证汽轮机的安全运行。

调节系统试验与调整试验汽轮机调节系统的试验包括静态特性试验和动态特性试验。

静态特性试验主要检查调节系统的静态工作性能和稳定性；动态特性试验则是模拟汽轮机实际运行过程中的负荷变化，检验调节系统的动态响应和稳定性。

汽轮机设备及系统知识题库一、判断题1）主蒸汽管道保温后，可以防止热传递过程的发生。

（×）2）热力除氧器、喷水减温器等是混合式换热器。

（√）3）在密闭容器内不准同时进行电焊及气焊工作。

（√）4）采用再热器可降低汽轮机末级叶片的蒸汽湿度，并提高循环热效率。

（√）5）多级汽机的各级叶轮轮面上一般都有5-7个平衡孔，用来平衡两侧压差，以减少轴向推力。

（×）6）发电机护环的组织是马氏体。

（×）7）汽轮机找中心的目的就是为使汽轮机机组各转子的中心线连成一条线。

（×）8）蒸汽在汽轮机内做功的原理分为冲动作用原理和反动作用原理。

（√）9）蒸汽在汽轮机内做功的原理分为冲动作用原理和反动作用原理。

（√）10）汽缸冷却过快比加热过快更危险。

（√）11）盘车装置的主要作用是减少冲转子时的启动力矩。

（×）12）安装叶片时，对叶片组的轴向偏差要求较高，而对径向偏差可不作要求。

（×）13）引起叶片振动的激振力主要是由于汽轮机工作过程中汽流的不均匀造成的。

（√）14）转子叶轮松动的原因之一是汽轮机发生超速，也有可能是原有过盈不够或运行时间过长产生材料疲劳。

（√）15）对于汽轮机叶片应选用振动衰减率低的材料。

（×）16）大螺栓热紧法的顺序和冷紧时相反。

（×）17）末级叶片的高度是限制汽轮机提高单机功率的主要因素。

（√）18）猫爪横销的作用仅是承载缸体重量的。

（×）19）轴向振动是汽轮机叶片振动中最容易发生，同时也是最危险的一种振动。

（×）20）发电机转子热不稳定性会造成转子的弹性弯曲，形状改变，这将影响转子的质量平衡，从而也造成机组轴承振动的不稳定变化。

（√）21）蒸汽对动叶片的作用力分解为轴向力和圆周力，这两者都推动叶轮旋转做功。

（×）22）为提高动叶片的抗冲蚀能力，可在检修时将因冲蚀而形成的粗糙面打磨光滑。

（×）23）除氧器的水压试验在全部检修工作结束，保温装复后进行。

汽轮机设备及系统知识题库(共11页)-本页仅作为预览文档封面，使用时请删除本页-汽轮机设备及系统知识题库一、判断题1）主蒸汽管道保温后，可以防止热传递过程的发生。

（×）2）热力除氧器、喷水减温器等是混合式换热器。

（√）3）在密闭容器内不准同时进行电焊及气焊工作。

（√）4）采用再热器可降低汽轮机末级叶片的蒸汽湿度，并提高循环热效率。

（√）5）多级汽机的各级叶轮轮面上一般都有5-7个平衡孔，用来平衡两侧压差，以减少轴向推力。

（×）6）发电机护环的组织是马氏体。

（×）7）汽轮机找中心的目的就是为使汽轮机机组各转子的中心线连成一条线。

（×）8）蒸汽在汽轮机内做功的原理分为冲动作用原理和反动作用原理。

（√）9）蒸汽在汽轮机内做功的原理分为冲动作用原理和反动作用原理。

（√）10）汽缸冷却过快比加热过快更危险。

（√）11）盘车装置的主要作用是减少冲转子时的启动力矩。

（×）12）安装叶片时，对叶片组的轴向偏差要求较高，而对径向偏差可不作要求。

（×）13）引起叶片振动的激振力主要是由于汽轮机工作过程中汽流的不均匀造成的。

（√）14）转子叶轮松动的原因之一是汽轮机发生超速，也有可能是原有过盈不够或运行时间过长产生材料疲劳。

（√）15）对于汽轮机叶片应选用振动衰减率低的材料。

（×）16）大螺栓热紧法的顺序和冷紧时相反。

（×）17）末级叶片的高度是限制汽轮机提高单机功率的主要因素。

（√）18）猫爪横销的作用仅是承载缸体重量的。

（×）19）轴向振动是汽轮机叶片振动中最容易发生，同时也是最危险的一种振动。

（×）20）发电机转子热不稳定性会造成转子的弹性弯曲，形状改变，这将影响转子的质量平衡，从而也造成机组轴承振动的不稳定变化。

（√）21）蒸汽对动叶片的作用力分解为轴向力和圆周力，这两者都推动叶轮旋转做功。

（×）22）为提高动叶片的抗冲蚀能力，可在检修时将因冲蚀而形成的粗糙面打磨光滑。

汽轮机基础知识题库（有答案）汽机专业题库一、填空题1、工质应具有良好的＿＿＿＿的性与＿＿＿＿性，此外，还要求工质价廉易得，＿＿＿＿性能稳定，不腐蚀设备无毒等。

答：膨胀；流动；热力。

2、火力发电厂常采用＿＿＿＿为工质。

答：水蒸汽。

3、用来描述和说明工质状况的一些物理量称为工质的＿＿＿＿。

答：状态参数。

4、温度的＿＿＿＿的标示方法，称温标。

答：数值。

5、热力学常用的温标有＿＿＿＿。

答：热力学温标和摄氏温标。

6、热力学温标符号是＿＿＿＿单位是＿＿＿＿。

答：T；K。

7、摄氏温标的符号是＿＿＿＿单位是＿＿＿＿。

答：t；℃8、单位面积上所受到的＿＿＿＿称压力。

答：垂直作用力。

9、压力的符号是＿＿＿＿，国际单位制压力单位以＿＿＿＿表示。

答：P；Pa。

10、1Mpa等于＿＿＿＿Kpa，1Kpa等于＿＿＿＿Pa。

答：103；103。

11、用＿＿＿＿测量压力所得数值称为表压力。

答：压力表。

12、工质的真实压力称为＿＿＿＿。

答：绝对压力。

13、当密闭容器中的压力＿＿＿＿大气压力时，称低于大气压力的部分为真空。

答：低于。

14、真空与大气压力的比值的百分数表示的＿＿＿＿叫真空度。

答：真空。

15、系统中工质所占有的＿＿＿＿称容积。

答：空间。

16、＿＿＿＿的工质所占有的容积称比容。

答：单位质量。

17、单位物量的物质，温度升高（或降低）1℃所加入（或放出）的热量，称为该物体的＿＿＿＿。

答：比热。

18、定量工质在状态变化时容积始终保持＿＿＿＿的过程，称定容过程。

答：不变。

19、工质的状态变化时＿＿＿＿始终保持不变的过程，称定压过程。

答：压力。

20、工质的状态变化时温度保持不变的过程叫＿＿＿＿。

答：等温过程。

21、物质由＿＿＿＿态转变成汽态的过程称汽化。

答：液。

22、液体表面缓慢进行的＿＿＿＿现象称蒸发。

答：汽化。

23、处于动态平衡的＿＿＿＿共存的状态，叫饱和状态。

答：汽水。

24、饱和温度即在饱和状态下所对应的＿＿＿＿，在饱和状态下所对应的＿＿＿＿称饱和压力。

汽机专业试题库（最新）题库说明：1.题库按照汽机专业系统及设备进行编排。

2.每个系统的题目涵盖基本理论与实际操作及事故处理，要求员工在学习完全部题目后，基本达到相关岗位要求掌握的全部知识点，并能进行熟练操作与风险防控。

3.根据相关岗位的要求，在题目开头的“【】”中。

用A、B、C、D编排。

（注）A-----代表巡检应知应会题目B-----代表助控、控制员应知应会题目C-----代表机组长应知应会题目D-----代表单元长、值长应知应会题目E-----代表理论应知应会题目目录问答题 (3)一、基础知识部分 (3)二、汽轮机及其附属系统总体介绍 (11)三、汽轮机本体 (12)四、配汽系统 (17)五、汽机疏放水系统 (19)六、汽机抽汽系统 (21)七、机组旁路 (27)八、调节保安系统 (29)九、润滑油系统 (38)十、凝结水系统 (48)十一、除氧器 (53)十二、给水系统 (56)十三、循环水及抽气系统 (59)十四、开式冷却水系统 (65)十五、闭式冷却水系统 (69)十六、辅助蒸汽系统 (71)十七、汽机运行 (72)问答题一、基础知识部分1.【E】什么是热力学第一定律？答：热力学第一定律是阐明能量守恒和转换的一个基本定律，可以表述为：热可以转变为功，功也可以转变为热，一定热量的消失，必然产生一定量的功；消耗了一定量的功时，必产生与只相对应的一定量的热。

2.【E】什么是热耗率？答：汽轮发电机组每发出1KWH电能所消耗的热量称为热耗率。

3.【E】什么是汽耗率？答：汽轮机发电机组每发出1KWH电能所消耗的蒸汽量称为汽耗率。

4.【E】什么叫热力循环？答：工质从某一状态开式，经过一系列的状态变化，又回到原来状态点的全部变化过程的组合叫做热力循环，简称循环。

5.【E】什么叫焓？为什么焓是状态参数？答：焓是工质在某一状态下所具有的总能量，它等于内能U和压力势能（流动功）pV 之和，它的定义式为H=U+pV。

新《汽轮机设备及运行》机考试题库一、单选题1.汽轮机上、下缸金属温差最大值通常出现在()附近区域。

Ax调节级B、中间级C、未级答案：A2.喷嘴调节凝汽式汽轮机调节级危险工况发生在()A、开始冲转时B、第一级调速汽门全开而第二级调速汽门未开时C、最大负荷时答案：B3.带基本负荷机组调节系统的速度变动率为()。

A、 3%-4%B、0. 002C、4%-6%D、0. 005答案：C4.型号为N300-16. 7/538/538的汽轮机是0。

A、一次调整抽汽式汽轮机B、凝汽式汽轮机C、背压式汽轮机D、工业用汽轮机答案：B5.蒸汽在汽轮机中的流动可近似看作是0。

A、等燧过程B、等压过程C、绝热过程D、等温过程答案：C6.在启动时，电动主汽阀前蒸汽参数随转速和负荷的增加而升高的启动过程称为OoA、冷态启动B、定参数启动C、滑参数启动D、热态启动答案：C7. 3000r∕min的汽轮机的超速试验应连续做两次，两次的转速差不超0 r/min。

Ax 60B、30C、20D、18 答案：D8.冷态启动过程中，转子、汽缸、螺栓、法兰之间温度从高到低的排列为0。

A、汽缸、法兰、螺栓、转子B、法兰、螺栓、汽缸、转子C、转子、汽缸、法兰、螺栓D、螺栓、汽缸、转子、法兰答案：C9.温度越高，应力越大，金属()现象越显著。

A、热疲劳B、化学腐蚀C、蠕变答案：C10.汽轮机串轴保护应在()投入。

A、全速后B、冲转前C、带部分负荷时D、冲转后答案：B11.火力发电厂的蒸汽参数一般是指蒸汽的()oA、压力、比容B、温度、比容c、焰、GD\压力、温度答案：D12.汽轮机排汽温度与凝汽器循环冷却水出口温度的差值称为凝汽器的0。

A、过冷度B、端差C、温升D、过热度答案：B13.大型机组的供油设备多采用()。

A∖离心式油泵B、容积式油泵C∖轴流泵D∖混流泵答案：A14.下列几种轴承，防油膜振荡产生效果最好的是()。

A、圆筒形轴承B、椭圆轴承C、多油契轴承D、可倾瓦轴承答案：DA、2倍B、1.5 倍15.椭圆型轴承的侧面间隙约为是顶部间隙的()。

汽轮机检修专业知识考试题库及答案（含各题型）一、单选题1.汽轮机在突然甩负荷时，会造成推力盘反弹，瞬间冲击()。

A、工作瓦块B、非工作瓦块C、主轴瓦D、轴承座参考答案：B2.一般承压设备在检修后或安装后应进行()。

A、1.5倍工作压力耐压试验B、1.25倍工作压力耐压试验C、渗油或水试验D、工作压力严密性试验参考答案：B3.汽轮机设备检修管理PDCA法，其中P是指（）。

A、计划B、实施C、检查D、处理参考答案：A4.汽轮机设备检修管理PDCA法，其中A是指（）。

A、计划B、实施C、检查D、处理参考答案：D5.对叶片安全影响较大的应力是()。

A、弯曲应力B、扭转应力C、离心力D、振动应力参考答案：D6.J形汽封截面为“J”形的软金属(不锈钢或镍铬合金)环形薄片，薄片的厚度一般为().A、0.2~0.5mmB、0.3~0.5mmC、0.2~0.6mmD、0.3~0.6mm参考答案：A7.乌金轴瓦进行煤油浸泡的目的是为了()。

A、便于修刮B、便于清理杂物C、检查轴瓦是否脱胎D、便于测量轴瓦间隙参考答案：C8.下列不属于汽封的作用的是:()。

A、防止汽流扰动引起转子振动B、汽封的材料为软金属材料，可以避免设备的磨损，以保护设备C、减少动静部分之间的间隙，减少漏汽，提高机组效率D、防止空气漏入汽缸，保持足够的真空度参考答案：A9.主油泵转子与汽轮机转子为刚性连接时，主油泵进油侧轴封处的轴径晃度，一般不应大于()mm。

A、0.05B、0.04C、0.03D、0.02参考答案：A10.高温紧固件用20Cr1MolV1型钢的最高使用温度为()℃。

A、430B、520C、540D、570参考答案：D11.汽轮机隔板挠度不得超过()mmA、0.30B、0.40C、0.50D、0.60参考答案：A12.高压转子一般采用()法直轴。

A、内应力松弛B、局部加热C、机械加压D、捻打参考答案：A13.汽轮机的差胀是指汽轮机转子与()沿轴向膨胀的差值。

汽轮机试题+参考答案一、单选题（共50题，每题1分，共50分）1、凡是介质温度超过( )的设备和管道均应进行保温。

A、30℃B、50℃C、60℃D、80℃。

正确答案：B2、汽轮机变工况时,采用( )负荷调节方式,高压缸通流部分温度变化最大。

A、定压运行节流调节B、定压运行喷嘴调节C、部分阀全开变压运行。

D、变压运行正确答案：B3、机组启停频繁增加寿命损耗的原因是( )。

A、胀差过大B、热应力引起的金属材料疲劳损伤。

C、上、下缸温差可能引起动静部分摩擦D、汽轮机转子交变应力太大正确答案：B4、当主蒸汽温和凝汽器真空不变,主蒸汽压力下降时,若保持机组额定负荷不变,则对机组的安全运行( )。

A、没有影响B、不利C、有影响D、有利。

正确答案：B5、火力发电厂中,汽轮机是将( )的设备。

A、机械能转变为电能B、热能转变为动能C、热能转换为机械能。

D、热能转变为电能正确答案：C6、真空系统的严密性下降后,凝汽器的传热端差( )。

A、时大时小。

B、增大C、减小D、不变正确答案：B7、汽轮机变工况运行时,容易产生较大热应力的部位有( )。

A、高压转子第一级出口和中压转子进汽区B、中压缸出口处。

C、转子端部汽封处D、汽轮机转子中间级处正确答案：A8、汽轮机上、下缸金属温差通常出现在( )。

A、调节级B、未级C、中间级D、无法确定。

正确答案：A9、汽轮机停机时应保证( )。

A、转速先于真空到零B、真空先于转速到零C、没有规定。

D、转速和真空同时到零正确答案：D10、汽轮机油箱的作用是( )。

A、贮油和分离水分、空气、杂质和沉淀物。

B、贮油C、分离水分D、贮油和分离水分正确答案：A11、皮托管装置是用来测量流道中液体的( )。

A、流速B、温度。

C、压力正确答案：A12、汽轮机转速超过额定转速( ),应立即打闸停机。

A、7%B、11%。

C、9%D、14%正确答案：B13、除氧器变工况运行时,其温度的变化( )压力的变化。

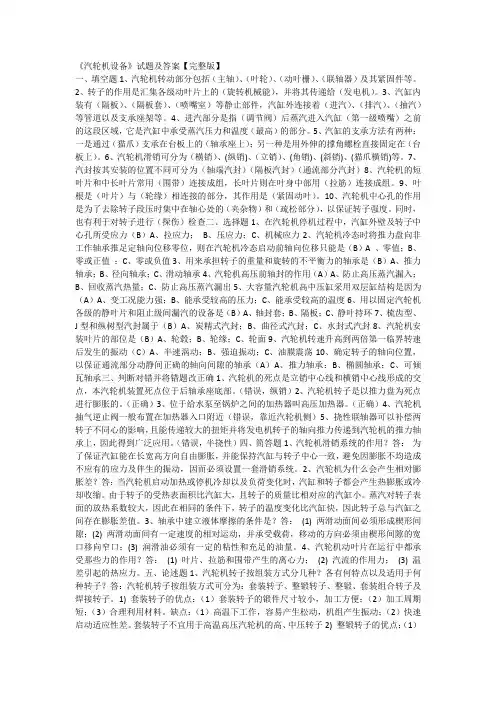

《汽轮机设备》试题及答案【完整版】一、填空题1、汽轮机转动部分包括（主轴）、（叶轮）、（动叶栅）、（联轴器）及其紧固件等。

2、转子的作用是汇集各级动叶片上的（旋转机械能），并将其传递给（发电机）。

3、汽缸内装有（隔板）、（隔板套）、（喷嘴室）等静止部件，汽缸外连接着（进汽）、（排汽）、（抽汽）等管道以及支承座架等。

4、进汽部分是指（调节阀）后蒸汽进入汽缸（第一级喷嘴）之前的这段区域，它是汽缸中承受蒸汽压力和温度（最高）的部分。

5、汽缸的支承方法有两种：一是通过（猫爪）支承在台板上的（轴承座上）；另一种是用外伸的撑角螺栓直接固定在（台板上）。

6、汽轮机滑销可分为（横销）、(纵销)、（立销）、(角销)、(斜销)、(猫爪横销)等。

7、汽封按其安装的位置不同可分为（轴端汽封）（隔板汽封）（通流部分汽封）8、汽轮机的短叶片和中长叶片常用（围带）连接成组，长叶片则在叶身中部用（拉筋）连接成组。

9、叶根是（叶片）与（轮缘）相连接的部分，其作用是（紧固动叶）。

10、汽轮机中心孔的作用是为了去除转子段压时集中在轴心处的（夹杂物）和（疏松部分），以保证转子强度。

同时，也有利于对转子进行（探伤）检查二、选择题1、在汽轮机停机过程中，汽缸外壁及转子中心孔所受应力（B）A、拉应力；B、压应力；C、机械应力2、汽轮机冷态时将推力盘向非工作轴承推足定轴向位移零位，则在汽轮机冷态启动前轴向位移只能是（B）A 、零值；B、零或正值；C、零或负值3、用来承担转子的重量和旋转的不平衡力的轴承是（B）A、推力轴承；B、径向轴承；C、滑动轴承4、汽轮机高压前轴封的作用（A）A、防止高压蒸汽漏入；B、回收蒸汽热量；C、防止高压蒸汽漏出5、大容量汽轮机高中压缸采用双层缸结构是因为（A）A、变工况能力强；B、能承受较高的压力；C、能承受较高的温度6、用以固定汽轮机各级的静叶片和阻止级间漏汽的设备是（B）A、轴封套；B、隔板；C、静叶持环7、梳齿型、J型和纵树型汽封属于（B）A、炭精式汽封；B、曲径式汽封；C、水封式汽封8、汽轮机安装叶片的部位是（B）A、轮毂；B、轮缘；C、轮面9、汽轮机转速升高到两倍第一临界转速后发生的振动（C）A、半速涡动；B、强迫振动；C、油膜震荡10、确定转子的轴向位置，以保证通流部分动静间正确的轴向间隙的轴承（A）A、推力轴承；B、椭圆轴承；C、可倾瓦轴承三、判断对错并将错题改正确1、汽轮机的死点是立销中心线和横销中心线形成的交点，本汽轮机装置死点位于后轴承座底部。

一.选择题下列每题都有4个答案，其中只有一个正确答案，将正确答案填在括号。

1、凝汽器真空升髙，汽轮机排汽压力(B)。

(A)升髙；(B)降低；(C)不变；(D)不能判断。

2、循环水泵主要向(D)提供冷却水。

(A)给水泵电机空冷器；(B)冷油器；(C)发电机冷却器；(D)凝汽器。

3、火力发电厂中，汽轮机是将(D)的设备。

(A)热能转变为动能；(B)热能转变为电能；(C)机械能转变为电能；(D)热能转换为机械能。

4、抽气器的作用是抽出凝汽器中(D)。

(A)空气；(B)蒸汽；(C)蒸汽和空气混合物；(D)空气和不凝结气体。

5、冷油器侧压力应(A)水侧压力。

(A)大于；(B)小于；(C)等于；(D)不等于。

6、汽轮机排汽温度与凝汽器循环冷却水出口温度的差值称为凝汽器的(B)o(A)过冷度；(B)端差；(C)温升；(D)过热度。

7、电厂锅炉给水泵采用(C)。

(A)单级单吸离心泵；(B)单级双吸离心泵；(C)分段式多级离心泵；(D)轴流泵。

8、现代大型凝汽器冷却倍率一般取值围为(B)o(A) 20~50； (B) 45~80； (C) 80、120； (D) 120~150。

9、引进型300MW机组发电封瓦进油压力正常运行于氢压(C)。

(A) 0. 035MPa； (B) 0. 056 MPa； (C) 0. 084 MPa； (D) 0. 098 MPa。

10、引进型300MW机组发电机空氢侧密封油平衡油压差在(D)围。

(A) 0"±600Pa； (B) 0、600卩a； (C) 0、- 600Pa； (D) ±500Pa o11、引进型300MW汽轮机抗燃油温度低于(B)时，严禁启动油泵。

(A) 5G C (B) 10°C (C) 15G C (D) 21°C12、在汽轮机的抗燃油系统中，当测得高压蓄能器的氮气压力低于(B)时，就应对蓄能器进行充氮。

(A) 7. OMPa； (B) 8. OMPa； (C) 9. OMPa； (D) 10. 0MPa o13、下列哪种泵用来维持凝汽器真空？(D)(A)离心泵；(B)轴流泵；(C)容积泵；(D)喷射泵o14、转子在静止时严禁(A),以免转子发生热弯曲。

汽轮机题库汽机题库⼀、填空题：1、汽轮机的主要任务是把蒸汽的热能转换成转⼦旋转的机械能。

2、根据做功原理的不同，可分为冲动式汽轮机和反动式汽轮机两种类型。

3、对反动式汽轮机⽽⾔，蒸汽在喷嘴中产⽣压⼒降，在动叶中也产⽣压⼒降。

4、汽轮机按所具有的级数分类，可分为单级汽轮机和多级汽轮机。

5、背压式汽轮机和调整抽汽式汽轮机都是既发电⼜供热的汽轮机，因此⼜称它们为供热式汽轮机。

6、现代汽轮机为了适应变⼯况运⾏，提⾼汽轮机的热效率，降低叶⽚的⾼度，在动叶⽚中采⽤了反动度。

7、为了提⾼汽轮机的效率，汽轮机越来越趋向⾼温、⾼压、⼤容量。

8、汽轮机的级是由⼀段喷嘴与其后⾯的⼀级动叶所组成。

9、汽轮机的级是⽤来完成从蒸汽热能转变为机械能的基本单元。

10、与单级汽轮机相⽐多级汽轮机的最⼤特点是功率⼤，热效率⾼。

11、汽轮机的汽封间隙过⼩会造成汽封齿与轴封套之间碰磨，引起汽轮机组振动的变化。

12、滑销系统发⽣故障会影响机组的正常膨胀。

13、叶⽚由叶型、叶根和叶顶三部分组成。

14、推⼒轴承是⽤来平衡转⼦的轴向推⼒。

确⽴转⼦膨胀的死点，从⽽保证动静之间的轴向间隙在设计范围内。

15、叶⽚受⼒较⼤，为了改善其振动特性，增加其强度，叶⽚多由围带及拉⾦连接组成。

16、联轴器可分为刚性联轴器，挠性联轴器，半挠性联轴器。

17、刚性联轴器在运⾏中两联轴器不允许有相对位移；挠性联轴器允许联轴器间有少许的位移。

18、汽轮机的盘车主要在汽轮机起动和停机时使⽤。

19、汽轮机主蒸汽温度降低，若维持额定负荷不变，则蒸汽流量增⼤，末级焓降增⼤，末级叶⽚可能处于过负荷状态。

20、主蒸汽压⼒不变⽽温度降低时，末⼏级叶⽚的蒸汽湿度增加，增⼤了末⼏级叶⽚的湿汽损失和⽔滴冲蚀，缩短了叶⽚的使⽤寿命。

21、汽轮机空负荷运⾏时间过长导致排汽温度升⾼。

22、汽轮机的起动⽅式按起动前的汽轮机⾦属温度⽔平分类有冷态起动和热态起动。

23、汽轮机的主蒸汽温度降低，各级的反动度增加，转⼦的轴向推⼒增⼤，推⼒⽡温度升⾼，机组运⾏的安全可靠性降低。

1、凝汽设备的必要性及作用？答：必要性：当蒸汽初参数不变时，降低排汽压力，蒸汽在汽轮机中的可用焓降增大，可以提高汽轮机的热经济性。

降低汽轮机排汽压力的有效方法是使汽轮机的排汽凝结，即排汽在凝汽器内受到冷却水的冷却凝结而形成真空。

因此，除了背压供热式汽轮机外，一般汽轮机上都有凝汽器。

作用：1）使蒸汽在汽轮机内可用焓降增大从而提高汽轮机工作效率。

2）将汽轮机的排汽冷却成凝结水重新送回锅炉循环使用。

3）凝结水有一定的温度故可以减少锅炉的燃料消耗量。

4）凝结水在凝汽器里处于饱和状态，因而对凝结水有除氧作用。

2、凝汽器的工作原理？答：凝汽器用水或空气作为冷却介质，将排汽凝结为水。

由于蒸汽凝结为水时，体积骤然缩小，所以凝汽器会形成高度真空。

同时，再用真空泵或抽气器不断地将漏入凝汽器的空气抽出，以免漏入凝汽器的不凝结空气逐渐积累，使凝汽器内压力升高。

3、凝汽水系统的组成及简单工作流程？答：组成：凝汽设备由凝汽器、循环水泵、凝结水泵、抽气器等组成，把这些设备用管道和附件连接起来的汽水系统。

工作流程：汽轮机的排汽进入凝汽器，并在其中凝结成洁净的凝结水，原来被排汽充满的空间形成了高度真空。

循环水泵将温度较低的冷却水不断打入凝汽器中，通过传热面冷却铜管带走排汽凝结放出的热量。

凝结水则由凝结水泵从凝汽器中抽出，经由各级加热器送往锅炉。

抽气器则将凝汽器中不凝结的空气及时抽出，维持凝汽器中的真空。

4、凝汽器内真空试如何形成的？答：凝汽器内真空的形成可分为两种情况讨论。

在启动和停机过程中，凝汽器内的真空全是由主、辅抽气器将其内空气抽出而形成的。

由于汽轮机排汽中含有少量的不凝结气体，同时凝汽器本身及其连接系统也存在漏气处，有部分空气流入凝汽器内，所以用抽气器将气体连续不断地从凝汽器中抽出，以维持凝汽器在真空下连续运行。

但抽气器在汽轮机的正常运行中只起维持凝汽器真空的作用，凝汽器内真空的形成主要还是靠蒸汽的凝结。

在启动或停机时，主、辅抽气器才是给凝汽器建立真空的设备。

第一章综述一、选择题下列每题都有4个答案，其中只有1个正确答案，请将正确答案填在括号内。

1．蒸汽在汽轮机内做功后，除少量漏汽外，全部进入凝汽器，这种汽轮机称为( )。

(A)纯凝汽式汽轮机；(B)背压式汽轮机；(C)乏汽式汽轮机；(D)调整抽汽式汽轮机。

2．从汽轮机中间某几级后抽出一定参数的蒸汽，对外供热，其余排汽排入凝汽器，这种汽轮机称为( )。

(A)纯凝汽式汽轮机；(B)背压式汽轮机；(C)乏汽式汽轮机；(D)调整抽汽式汽轮机。

3．排汽压力高于大气压力，直接用于供热，无凝汽器的汽轮机称为( )。

(A)纯凝汽式汽轮机；(B)背压式汽轮机；(C)乏汽式汽轮机；(D)调整抽汽式汽轮机。

4．进入汽轮机的蒸汽参数是指进汽的压力和温度，按不同的压力等级来分，亚临界压力汽轮机的主蒸汽压力Po为( )MPa。

(A) 15.69 - 18.0; (B)大于22.2; (C) 11.77 - 13.73; (D) 5.88 - 9.81。

5．进入汽轮机的蒸汽参数是指进汽的压力和温度，按不同的压力等级来分，超临界汽轮机的主蒸汽压力Po为( )MPa。

(A) 15.69- 18.0; (B)大于22.2; (C) 11.77 - 13.73; (D) 30。

二、判断趣判断下列描述是否正确，正确的在括号内打“√”，错误的在括号内打“³”1.现代喷嘴调节的反动式汽轮机，因反动级不能做成部分进汽，故第一级调节级常采用单列冲动级或双列速度级。

（）2.利用其他蒸汽设备的低压排汽或工业生产工艺流程中副产的低压燕汽作为工质的汽轮机称为背压式汽轮机。

（）3.向同一汽轮机的不同压力段分别送人不同压力的蒸汽的汽轮机称为多压式汽轮机。

（）4.蒸汽流动的总体方向大致与轴垂直的汽轮机称为轴流式汽轮机。

（）5.蒸汽流动的总体方向大致与轴平行的汽轮机称为轴流式汽轮机。

（）6.汽轮机在工作时，首先是在喷嘴叶栅中将蒸汽的热能转变成动能，然后在动叶栅中把蒸汽的动能转变成机械能。

汽轮机专业试题（附答案）一、选择题（每题5分，共25分）1. 汽轮机的热效率是指（）。

A. 有效利用的能量与燃料完全燃烧放出的能量之比B. 有效利用的能量与汽轮机进口蒸汽能量之比C. 有效利用的能量与汽轮机排汽能量之比D. 汽轮机排汽压力与进口蒸汽压力之比答案：B2. 下列哪种因素对汽轮机的热效率影响最大？（）A. 蒸汽的压力和温度B. 汽轮机的转速C. 蒸汽的质量流量D. 汽轮机的通流部分阻力答案：A3. 下列哪种方式可以提高汽轮机的热效率？（）A. 提高蒸汽的压力和温度B. 增加汽轮机的级数C. 提高汽轮机的转速D. 减少汽轮机的通流部分阻力答案：A4. 下列哪种设备不属于汽轮机的辅助设备？（）A. 凝汽器B. 除尘器C. 加热器D. 泵答案：B5. 下列哪种损失不属于汽轮机的主要损失？（）A. 摩擦损失B. 湿汽损失C. 余汽损失D. 流动损失答案：A二、填空题（每题5分，共25分）1. 汽轮机是利用_________的热能转换为机械能的装置。

答案：蒸汽2. 汽轮机的热效率是指有效利用的能量与_________的能量之比。

答案：汽轮机进口蒸汽3. 汽轮机的主要损失包括_________、_________、_________和_________。

答案：湿汽损失、余汽损失、流动损失、摩擦损失4. 提高汽轮机的热效率的主要方法有提高_________、提高_________和减少_________。

答案：蒸汽的压力和温度、汽轮机的级数、汽轮机的通流部分阻力5. 汽轮机的辅助设备主要包括_________、_________、_________和_________。

答案：凝汽器、加热器、泵、除尘器三、简答题（每题10分，共30分）1. 请简述汽轮机的工作原理。

答案：汽轮机是利用蒸汽的热能转换为机械能的装置。

蒸汽在汽轮机的静子和动子之间流动，由于静子和动子之间的相互作用，蒸汽的压力和温度降低，速度增加，从而使汽轮机的转子旋转，实现能量转换。

汽轮机设备及系统复习题一、填空题1.火力发电厂三大主要设备为、、，分别实现→能，能→能，能→能三个阶段的能量转换。

2.从能量转换的角度看汽轮机的工作原理，即为在汽轮机隔板的喷嘴内转换为，动叶片又将动能转换为，而在反动式动叶片中，蒸汽在动叶膨胀时，直接由热能转换成。

3.汽轮机型号为N300－16.7/537/537，表示为凝汽式汽轮机，功率为，新汽压力为，新汽温度为，再热蒸汽温度。

4.汽轮机型号为B3-3.43/0.686，表示为背压式汽轮机额定功率为 ,主汽压力，排气压力。

5.汽轮机型号为CC15-3.43/1.57/0.686，表示双抽凝气式汽轮机，额定功率，主汽压力，一段抽气压力，二段抽气压力。

6.在冲动式汽轮机的级中，蒸汽在级的静叶栅（喷嘴）中，压力，速度，热能转变为，从喷嘴出来的高速汽流动叶片时，产生对叶片的，从而推动汽轮机转子转动做功。

7.在反动式汽轮机的反动级中，蒸汽不但在喷嘴中，压力，速度，热能转变为，从喷嘴出来的高速汽流一方面对动叶产生，另一方面在动叶汽室中进一步，压力继续，速度，汽流离开动叶栅时由于加速而产生，使转子在冲动力和反动力共同作用下转动做功。

8.汽轮机的动叶片由、和三部分组成。

9.级的相对内效率一般为，它是衡量的完善程度的重要指标。

10.汽轮机的相对内效率是衡量汽轮机内能量转换完善程度的重要指标，定义为。

11.多级汽轮机平衡轴向推力的措施有、、、。

12.旁路系统按其与蒸汽系统的连接特点可分为、和。

13.为防止抽汽管道上的汽水倒流入汽轮机，抽汽管道上一般装有、________和。

14.表面式加热器的疏水方式常采用和。

15.汽轮机凝汽设备主要由、、、等组成。

16.汽轮机的调节系统根据其动作过程，一般由、、___________和等组成。

17.汽轮机的辅助设备主要有、、。

18.除氧器的运行方式有定压运行、滑压运行，一般除氧器在机组启动和低负荷阶段采用运行，在25%额定负荷以上则采用运行。

汽轮机试题库与参考答案一、单选题（共50题，每题1分，共50分）1、汽轮机正常运行中,凝汽器真空( )凝结水泵入口的真空。

A、小于B、略小于。

C、大于D、等于正确答案：C2、汽轮机热态启动,蒸汽温度一般要求高于调节级上汽缸金属温度50~80℃是为了( )。

A、锅炉燃烧调整方便B、避免转子弯曲C、不使汽轮机发生水冲击D、避免汽缸受冷却而收缩。

正确答案：D3、在凝汽器内设空气冷却区是为了( )。

A、冷却被抽出的空气B、防止凝汽器内的蒸汽被抽出C、用空气冷却蒸汽。

D、再次冷却、凝结被抽出的空气、蒸汽混合物正确答案：D4、汽轮机发生水冲击时,导致轴向推力急剧增大的原因是( )。

A、蒸汽中携带的大量水分引起动叶的反动度增大B、蒸汽中携带的大量水分使蒸汽流量增大C、蒸汽中携带的大量水分形成水塞叶片汽道现象。

D、蒸汽中携带的大量水分撞击叶轮正确答案：C5、发电机逆功率保护的主要作用是( )。

A、防止汽轮机无蒸汽运行,末级叶片过热损坏B、防止汽轮机带厂用电运行。

C、防止发电机失磁D、防止发电机进相运行正确答案：A6、一般机组停机后排汽缸的相对湿度高达( )以上,属于严重腐蚀范围。

A、95%。

B、45%C、15%D、85%正确答案：D7、机组启动前,发现任何一台油泵或其自启动装置有故障时,应该( )。

A、禁止启动。

B、报告上级C、切换备用油泵D、边启动边抢修正确答案：A8、泵和风机的效率是指泵和风机的( )与轴功率之比。

A、有效功率B、原动机功率C、视在功率。

D、输入功率正确答案：A9、根据《电力工业技术管理法规》,要求新机组投入运行( )h 应进行大修。

A、7000B、5000C、8000。

D、6000正确答案：C10、造成火力发电厂效率低的主要原因是( )。

A、锅炉效率低B、汽轮机排汽热损失C、发电机效率低D、汽水大量损失。

正确答案：B11、汽轮机各级的理想焓降从高压缸到低压缸逐渐( )。

A、不变B、增大C、减小D、无法判断。

电厂汽机专业考试题-1..第一章循环流化床单元机组主机原理、结构及系统第二节单元制汽轮机原理、结构及系统一、填空题1、汽轮机设备包括（）、( )及供油系统、辅助设备等。

答：汽轮机本体、调节保安2、根据汽轮机排气的冷却方式不同，汽机可分为( )和( )两种类型。

答：湿冷、空冷3、空冷系统检漏的方法：安装检漏采用打风压的正压检漏方法，运行中检漏为（）检漏，将氦气喷到怀疑泄露的地方，检查（）的氦含量。

答：氦气、凝结水4、汽轮机盘车装置形式分为（）、（）、齿轮复合减速、摆轮啮入式。

答：链条式、蜗轮蜗杆式5、轴流风机装置包括风机、电动机、减速器、（）、（）、防护网等，用于输送冷风冷却换热管束。

答：支撑桥架、导风筒二、判断题1、空冷系统检漏的方法：安装检漏采用打风压的正压检漏方法，运行中检漏为氦气检漏，将氦气喷到怀疑泄露的地方，检查凝结水的氦含量。

（）答：√2、为了减少冷源损失提高循环热效率，汽轮机都配置有回热加热器。

（）答：√3、凝结水经过凝结泵经过高加打入除氧器。

（）答：×4、调节装置采用高压抗燃油。

（）答：√5、除氧器是将凝结水加热并将水中的氧气除去。

（）答：√三、选择题：1、空冷岛不凝结的气体通过（）排出大气。

1．抽气器； 2.凝结泵； 3.水环真空泵。

答：32、为了减少汽缸壁厚度、利于快速启动节省优质合金钢材，高、中压缸都采用了（）结构。

1．单层； 2.双层； 3.多层。

答：23、在书中学习的300MW冲动式汽轮机为亚临界、一次中间再热、单轴、高中压（）、双排气、冲动式汽轮机。

1.单缸；2.双缸；3.合缸。

答：34、为了使汽轮机受热后自由膨胀，实际中设有（）系统。

1.滑销；2.调节；3.保安。

答：15、调速系统用（）油1.透平油；2.抗燃油；3.压力油。

答：3四、名词解释：1、除氧器：是一种混合式的回热加热器，它同事承担出去水中溶解氧的任务。

2、汽轮机：是用具有一定温度和压力的蒸汽来做功的回转式原动机。
