接地短路故障指示器

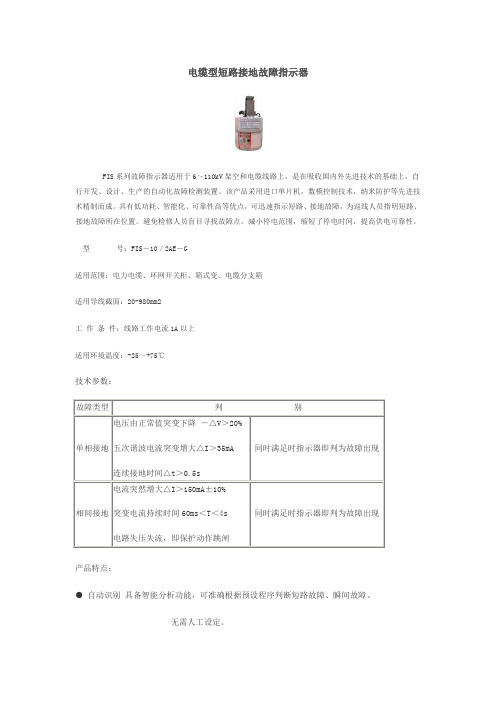

接地短路故障指示器是用来检测短路及接地故障的设备。
在环网配电系统中，特别是大量使用环网负荷开关的系统中，如果下一级配电网络系统中发生了短路故障或接地故障，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。通过使用本产品，可以标出发生故障的部分。维修人员可以根据此指示器的报警信号迅速找到发生故障的区段，分断开故障区段，从而及时恢复无故障区段的供电，可节约大量的工作时间，减少停电时间和停电范围。一般来说，接地短路故障指示器有以下基本参数可作为参考。
复位时间：线路故障指示器应能区分瞬时性故障和永久性故障。对于瞬时性故障，由于一般可以在重合闸后消除，因此要求故障指示器能够在来电后保持到预先设定好的复位时间再复位，这样便于运行人员查找出故障隐患，及时处理；而对于永久性故障，故障指示器可以在来电之后或预设的复位时间到后复位，主要是由于故障已经被消除，继续保持指示状态已经没有必要，甚至会耽误下次故障的指示。
工作条件要求：即线路故障指示器可以在所需要的运行环境中正常的工作。一般故障指示器判断线路是否带电的方法是要利用线路电流来的，从而决定是否要开始判断故障电流，而且有些故障指示器直接利用线路电流提取工作电源，因此存在一个最小的工作电流Is，即当线路大于该电流时，故障指示器才能正常工作，否则其处于休眠状态。该电流越小越好。一般具有后备电池的故障指示器要求的Is会小一些，其适用范围较广。而直接从线路取工作电源的故障指示器要求的Is要大的多，一般为10A左右，这将影响这种故障指示器的使用范围，比如在一些小的分支和负载较小的线路上就不能使用。
工作环境要求：工作环境要求由于故障指示器在户外工作，因此应能够在较宽的温度范围内正常工作。目前多数故障指示器可以保证在-40~85 ℃之间正常工作。同时还应考虑防雨防潮。目前多采用环氧灌封技术，该相指标基本都能满足。还应考虑电磁兼容性，由于户
外电磁干扰复杂，如附近超高压线路的电晕放电、雷电闪络等电磁现象，往往会导致故障指示器误动或拒动，这种因素目前在国内还没有引起高度重视。
目前北京拓山电力科技有限公司线路故障指示器的指示方式多为翻牌指示或LED闪光指示。翻牌指示在白天光照较好的时候可以清楚的观察，但在夜间或光照较暗的时候就很难观察到。而LED闪光的情况正好相反。因此，可以将这两者结合起来，即翻牌和闪光指示同时存在，这样可以实现全天候正常指示。
产品概述 AK8S-I型带电指示及短路故障综合指示仪配套安装在配电网络系统中的环网开关、电缆分支箱、箱变上，将高压电压检测与短路故障检测相结合。使短路故障指示器既有短路故障指示功能，又能进行高压带电指示，同时检测短路故障时结合高压电压信号，使检测更加精确，杜绝短路故障误报警。 线路发生故障，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。 功能特点 1. 短路报警指示：短路传感器在工作中检测线路的电流，当线路发生 短路故障时电流达到或超过短路电流的整定值时，短路传感器发出 报警信号，通过导线（光纤）传输给主机，主机接收到此信号后， 产生相应的报警指示信号。 2. 高压带电指示：电压传感器准确检测电缆中电压信号，并传送至面 板显示器，告知用户高压设备是否带电。 3. 自动复位：当主机发出报警信号后，如果无人工进行复位，在自动 复位时间后，主机可自动进行复位。 4. 来电自动复位：当主机发出报警信号后，如果无人工进行复位，在设 备恢复供电后，主机可自动进行复位。 5. 人工复位：当主机产生报警后，可通过按下主机指示面板上的
“Reset / Test ”按钮解除报警。 6. 自动化：主机产生相应的报警指示信号后，可将报警信号输出远传。 主机也可接收远方的复位信号，对主机进行远程复位操作。 7. 带电闭锁及核相验电：主机能够指示带电闭锁工作情况；并配有验电核 相孔，具备三相验电及三相核相功能。 8.测试：面板指示器可进行自检工作。在正常状态下(无报警信号)，可 按住前面板的“Reset / Test ”按钮并保持３秒，面板上的短路、接地报警指示灯闪烁，故障远传继电器吸合，说明工作状态正常，再按下此钮可 恢复成常态或者按照设定的自动复位时间自动复位。 9.电池低电量报警指示：当指示器内电池电压从3.6V 降至2.7V 时，产生 报警信号，以提示维修人员更换电池。
特点 采用高强度和高透视性的航空材料一次成型，并经过纳米技术处理，透视性更好，抗污秽，抗老化，免维护，使用寿命长。
◆高性能锂电池，使用寿命可达8年以上。 ◆专用芯片及单片机等进口元器件组成的电路板。 ◆航空及纳米材料制成的壳体． ◆经镀镍处理、导磁性极强。可带电安装的卡线结构． ◆采用红色荧光漆，视觉强，夜间光照下可明显指示． 且长期在室外紫外线照射下不褪色的显示转体． ■功能与效益 ◆迅速指明故障线路和故障点，减小停电面积； ◆缩短故障排除时间，提高售电量和供电可靠性； ◆准确指示瞬间故障，利于排除供电隐患； ◆为查找隐蔽永久性故障点提供了技术手段； ◆缩短故障点的查找时间，减轻了巡线人员劳动强度； ◆界定故障责任区，明确责任人； ◆避免传统多次拉路合闸巡线给电力设备带来的影响； ■技术指标（来电复位） ◆适用电压等级：U≥6-35KV ◆动作复位时间：6.12.24.48H ◆适用导线电流：I≤1200A ◆使用环境温度：-35≤T≤+70 ◆适用导线线径：16mm2≤d≤240mm2 ◆动作次数：≥5000次 ◆动作响应时间：0.06S≤t≤3S ◆静态功耗：≤10μW ■动作原理 短路检测原理：根据短路现象，在短路瞬间电流正突变，保护动作停电作为动作依据。 用于判断短路的故障指示原理图：
由2#线B相2、5、8指示器和2#线C相3、6、9指示器翻红牌显示而11指示器和12指示器仍为白色，即可判断出D点发生短路故障 用于判断接地的故障指示原理图： 由2#线C相3、6、9指示器白天翻红牌显示，而12指示器仍为白色即可判断出D 点发生接地故障。
