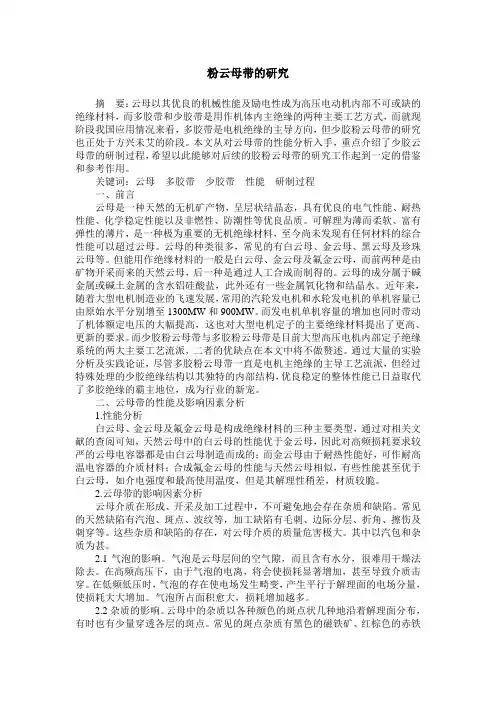

粉云母带的研究

粉云母带的研究摘要：云母以其优良的机械性能及励电性成为高压电动机内部不可或缺的绝缘材料，而多胶带和少胶带是用作机体内主绝缘的两种主要工艺方式，而就现阶段我国应用情况来看，多胶带是电机绝缘的主导方向，但少胶粉云母带的研究也正处于方兴未艾的阶段。

本文从对云母带的性能分析入手，重点介绍了少胶云母带的研制过程，希望以此能够对后续的胶粉云母带的研究工作起到一定的借鉴和参考作用。

关键词：云母多胶带少胶带性能研制过程一、前言云母是一种天然的无机矿产物，呈层状结晶态，具有优良的电气性能、耐热性能、化学稳定性能以及非燃性、防潮性等优良品质。

可解理为薄而柔软、富有弹性的薄片，是一种极为重要的无机绝缘材料，至今尚未发现有任何材料的综合性能可以超过云母。

云母的种类很多，常见的有白云母、金云母、黑云母及珍珠云母等。

但能用作绝缘材料的一般是白云母、金云母及氟金云母，而前两种是由矿物开采而来的天然云母，后一种是通过人工合成而制得的。

云母的成分属于碱金属或碱土金属的含水铝硅酸盐，此外还有一些金属氧化物和结晶水。

近年来，随着大型电机制造业的飞速发展，常用的汽轮发电机和水轮发电机的单机容量已由原始水平分别增至1300MW和900MW。

而发电机单机容量的增加也同时带动了机体额定电压的大幅提高，这也对大型电机定子的主要绝缘材料提出了更高、更新的要求。

而少胶粉云母带与多胶粉云母带是目前大型高压电机内部定子绝缘系统的两大主要工艺流派，二者的优缺点在本文中将不做赘述。

通过大量的实验分析及实践论证，尽管多胶粉云母带一直是电机主绝缘的主导工艺流派，但经过特殊处理的少胶绝缘结构以其独特的内部结构，优良稳定的整体性能已日益取代了多胶绝缘的霸主地位，成为行业的新宠。

二、云母带的性能及影响因素分析1.性能分析白云母、金云母及氟金云母是构成绝缘材料的三种主要类型，通过对相关文献的查阅可知，天然云母中的白云母的性能优于金云母，因此对高频损耗要求较严的云母电容器都是由白云母制造而成的；而金云母由于耐热性能好，可作耐高温电容器的介质材料；合成氟金云母的性能与天然云母相似，有些性能甚至优于白云母，如介电强度和最高使用温度，但是其解理性稍差，材质较脆。

牵引电机用有机硅少胶云母带的应用研究郑瑞娟1，2，刘冠芳1，2，李晓华1，2，郭大鹏1，2，裴晓梅1，2（1.中车永济电机有限公司，山西永济044502；2.轨道交通牵引电机山西省重点实验室，山西永济044502）摘要：为了探究有机硅少胶云母带的性能对牵引电机绝缘系统可靠性的影响，针对两种进口云母带和两种国产云母带开展了材料基础性能试验、模拟线棒验证以及绝缘系统可靠性评定。

结果表明：胶含量较少、透气性较高的云母带与有机硅浸渍漆的相容匹配性更优，形成的绝缘系统热态介质损耗因数较小、固化率较高，提高了绝缘系统的击穿电压，提升了绝缘系统的可靠性。

关键词：有机硅少胶云母带；模拟线棒；固化率；可靠性评定中图分类号：TM215；TM303.4文献标志码：A文章编号：1009-9239（2022）06-0051-04DOI:10.16790/ki.1009-9239.im.2022.06.009Application Study on Silicone Dry Mica Tape for Traction MotorZHENG Ruijuan1,2,LIU Guanfang1,2,LI Xiaohua1,2,GUO Dapeng1,2,PEI Xiaomei1,2(1.CRRC YongJi Electric Co.,Ltd.,Yongji044502,China;2.Shanxi Key Laboratory of Traction Motor for Rail Transit,Yongji044502,China)Abstract:In order to explore the impact of the performance of silicone dry mica tape on the reliability of insulation system of traction motor,we conducted the material basic performance,laboratory simulation of wire rod,and insulation system reliability evaluation on two imported mica tapes and two domestic mica tapes.The results show that the mica tape with less resin and higher air permeability shows a better compatibility with the silicone impregnating varnish.The formed insulation system has a lower thermal dielectric loss factor and a higher curing rate,which improves the breakdown voltage and improves the reliability of the insulation system.Key words:silicone dry mica tape;simulated winding bar;curing degree;reliability evaluation0引言牵引电机作为轨道交通车辆牵引传动系统中的一个关键部分，正朝着大功率化、小型轻量化和高可靠性方向发展，而采用具有卓越的耐热性能和电绝缘性能的有机硅绝缘系统是轨道交通牵引电机实现其发展目标的关键手段[1-2]。

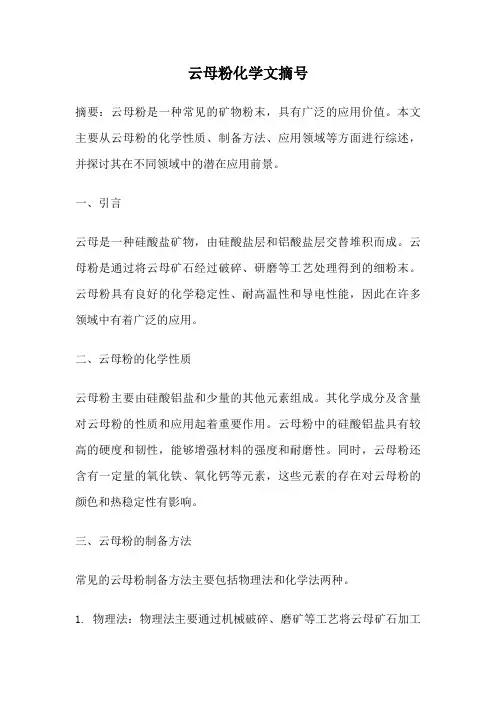

云母粉化学文摘号摘要：云母粉是一种常见的矿物粉末，具有广泛的应用价值。

本文主要从云母粉的化学性质、制备方法、应用领域等方面进行综述，并探讨其在不同领域中的潜在应用前景。

一、引言云母是一种硅酸盐矿物，由硅酸盐层和铝酸盐层交替堆积而成。

云母粉是通过将云母矿石经过破碎、研磨等工艺处理得到的细粉末。

云母粉具有良好的化学稳定性、耐高温性和导电性能，因此在许多领域中有着广泛的应用。

二、云母粉的化学性质云母粉主要由硅酸铝盐和少量的其他元素组成。

其化学成分及含量对云母粉的性质和应用起着重要作用。

云母粉中的硅酸铝盐具有较高的硬度和韧性，能够增强材料的强度和耐磨性。

同时，云母粉还含有一定量的氧化铁、氧化钙等元素，这些元素的存在对云母粉的颜色和热稳定性有影响。

三、云母粉的制备方法常见的云母粉制备方法主要包括物理法和化学法两种。

1. 物理法：物理法主要通过机械破碎、磨矿等工艺将云母矿石加工成细粉末。

这种方法具有简单、成本低的优点，但是制备出的云母粉颗粒较大，表面活性较低。

2. 化学法：化学法主要通过化学反应将云母矿石转化为云母粉。

常见的化学法有酸法、碱法和水热法等。

这些方法能够制备出颗粒细小、表面活性高的云母粉，但是过程复杂、成本较高。

四、云母粉的应用领域云母粉在多个领域具有广泛的应用价值。

1. 塑料工业：云母粉可以作为增强填料添加到塑料中，提高塑料的强度和硬度，同时还能改善塑料的耐热性和阻燃性能。

2. 涂料工业：云母粉可以作为涂料的填料，增加涂层的附着力和耐候性。

此外，云母粉还可以使涂层具有良好的耐热性和隔热性能。

3. 陶瓷工业：云母粉可以作为陶瓷的原料，用于提高陶瓷的强度、耐磨性和耐火性能。

4. 橡胶工业：云母粉可以作为填料添加到橡胶中，提高橡胶的机械性能和耐热性。

5. 化妆品工业：云母粉具有良好的光泽和延展性，常用于化妆品中的高光、修容等产品中。

六、云母粉的应用前景云母粉作为一种多功能材料，具有广阔的应用前景。

随着科学技术的不断发展，云母粉的制备工艺和应用领域将会得到进一步的拓展。

云母带是什么材料云母带是一种重要的绝缘材料，具有优异的电气性能和耐高温性能。

它被广泛应用于电力设备、电子产品、航空航天等领域，起着非常重要的作用。

那么，云母带究竟是什么材料呢？接下来，我们将深入探讨云母带的相关知识。

首先，云母带是由云母片经过一系列加工工艺制成的带状材料。

云母是一种层状硅酸盐矿物，具有很好的隔热性和电绝缘性。

在制备云母带的过程中，通常会选择优质的云母片，经过精细加工和压制而成。

这种材料具有很高的机械强度和耐高温性能，能够在高温下保持稳定的电气性能，因此被广泛应用于高温绝缘材料。

其次，云母带的主要成分是硅酸盐矿物，其中含有丰富的氧化铝、氧化铁等元素。

这些元素的存在使得云母带具有良好的耐腐蚀性能，能够在恶劣环境下长期使用而不受到侵蚀。

同时，云母带还具有优异的机械性能，能够抵抗一定的拉伸和弯曲力，保证在使用过程中不易破损。

另外，云母带的电绝缘性能也是其重要特点之一。

由于云母本身具有很高的电绝缘性能，经过加工制成的云母带同样具有很好的绝缘性能。

这使得云母带成为电力设备和电子产品中重要的绝缘材料，能够有效防止电器设备在工作时发生短路和漏电等问题，保障设备的安全运行。

此外，云母带还具有良好的隔热性能。

在高温环境下，云母带能够有效地隔离热量的传导，起到保护和隔热的作用。

这使得云母带在航空航天领域得到广泛应用，能够保证航天器在极端环境下的正常运行。

总的来说，云母带是一种具有优异电气性能、耐高温性能、良好机械性能和隔热性能的重要绝缘材料。

它在电力设备、电子产品、航空航天等领域扮演着重要的角色，保障了设备的安全运行和稳定性能。

随着科技的不断发展，相信云母带在未来会有更广泛的应用和更大的发展空间。

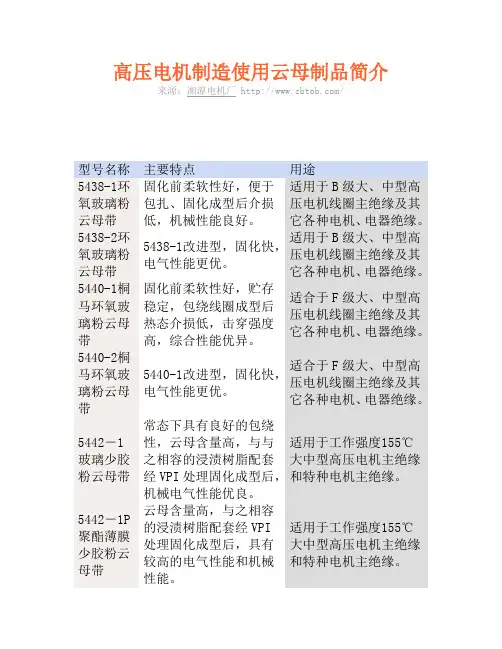

高压电机制造使用云母制品简介来源：湘潭电机厂 /型号名称主要特点用途5438-1环氧玻璃粉云母带固化前柔软性好，便于包扎、固化成型后介损低，机械性能良好。

适用于B级大、中型高压电机线圈主绝缘及其它各种电机、电器绝缘。

5438-2环氧玻璃粉云母带5438-1改进型，固化快，电气性能更优。

适用于B级大、中型高压电机线圈主绝缘及其它各种电机、电器绝缘。

5440-1桐马环氧玻璃粉云母带固化前柔软性好，贮存稳定，包绕线圈成型后热态介损低，击穿强度高，综合性能优异。

适合于F级大、中型高压电机线圈主绝缘及其它各种电机、电器绝缘。

5440-2桐马环氧玻璃粉云母带5440-1改进型，固化快，电气性能更优。

适合于F级大、中型高压电机线圈主绝缘及其它各种电机、电器绝缘。

5442－1玻璃少胶粉云母带常态下具有良好的包绕性，云母含量高，与与之相容的浸渍树脂配套经VPI处理固化成型后，机械电气性能优良。

适用于工作强度155℃大中型高压电机主绝缘和特种电机主绝缘。

5442－1P 聚酯薄膜少胶粉云母带云母含量高，与之相容的浸渍树脂配套经VPI处理固化成型后，具有较高的电气性能和机械性能。

适用于工作强度155℃大中型高压电机主绝缘和特种电机主绝缘。

5444－1桐马环氧玻璃中胶粉云母带常态下具有良好的柔软性、胶含量适中，包扎工艺好，与VPI树脂配套浸烘成型后具有优良的机械、电气性能适用于耐热等级F级的大、中型高压电机主绝缘及其它各种电机电器线圈的绝缘。

5446-1环氧玻璃聚酯薄膜粉云母带常态下具有良好的柔软性、胶含量适中，包扎工艺好，固化后具有优良的机械、电气性能适合于F级大、中型高压电机线圈主绝缘及其它各种电机、电器绝缘9002环氧玻璃聚酰亚胺粉云母带胶含量适中,柔软性好，电气性能优适合于H级大、中型高压电机线圈主绝缘及其它各种电机、电器绝缘。

9003环氧玻璃聚酯薄膜粉云母带胶含量适中,较高介电性能和机械强度。

适合于F级高压电机线圈主绝缘及其它各种电机、电器绝缘9004 H级聚酰亚胺薄膜少胶粉云母带云母含量高，与之相容的浸渍树脂配套经VPI处理固化成型后，具有较高的电气性能和机械性能。

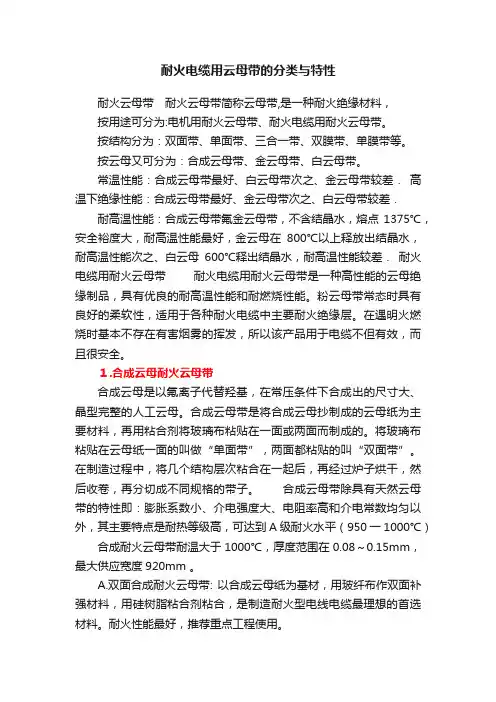

耐火电缆用云母带的分类与特性耐火云母带耐火云母带简称云母带,是一种耐火绝缘材料，按用途可分为:电机用耐火云母带、耐火电缆用耐火云母带。

按结构分为：双面带、单面带、三合一带、双膜带、单膜带等。

按云母又可分为：合成云母带、金云母带、白云母带。

常温性能：合成云母带最好、白云母带次之、金云母带较差．高温下绝缘性能：合成云母带最好、金云母带次之、白云母带较差．耐高温性能：合成云母带氟金云母带，不含结晶水，熔点1375℃，安全裕度大，耐高温性能最好，金云母在800℃以上释放出结晶水，耐高温性能次之、白云母600℃释出结晶水，耐高温性能较差．耐火电缆用耐火云母带耐火电缆用耐火云母带是一种高性能的云母绝缘制品，具有优良的耐高温性能和耐燃烧性能。

粉云母带常态时具有良好的柔软性，适用于各种耐火电缆中主要耐火绝缘层。

在遇明火燃烧时基本不存在有害烟雾的挥发，所以该产品用于电缆不但有效，而且很安全。

１.合成云母耐火云母带合成云母是以氟离子代替羟基，在常压条件下合成出的尺寸大、晶型完整的人工云母。

合成云母带是将合成云母抄制成的云母纸为主要材料，再用粘合剂将玻璃布粘贴在一面或两面而制成的。

将玻璃布粘贴在云母纸一面的叫做“单面带”，两面都粘贴的叫“双面带”。

在制造过程中，将几个结构层次粘合在一起后，再经过炉子烘干，然后收卷，再分切成不同规格的带子。

合成云母带除具有天然云母带的特性即：膨胀系数小、介电强度大、电阻率高和介电常数均匀以外，其主要特点是耐热等级高，可达到A级耐火水平（950一1000℃）合成耐火云母带耐温大于1000℃，厚度范围在0.08～0.15mm，最大供应宽度920mm 。

A.双面合成耐火云母带: 以合成云母纸为基材，用玻纤布作双面补强材料，用硅树脂粘合剂粘合，是制造耐火型电线电缆最理想的首选材料。

耐火性能最好，推荐重点工程使用。

B.单面合成耐火云母带: 以合成云母纸为基材，用玻纤布作单面补强材料，是制造耐火型电线电缆最理想的首选材料。

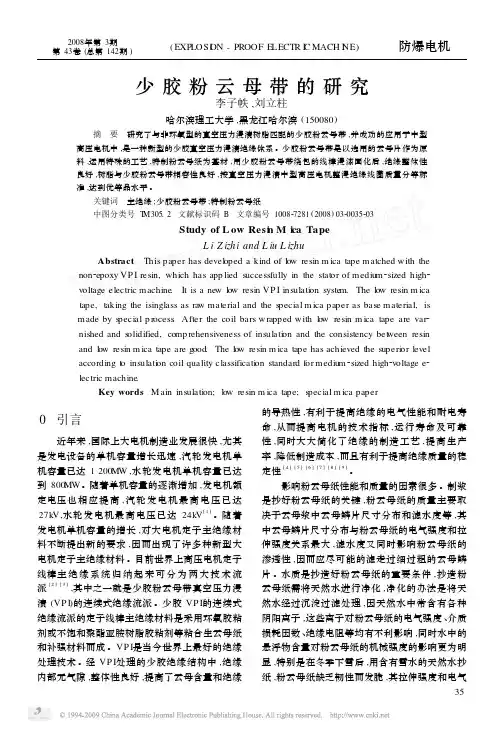

少胶粉云母带的研究李子帙,刘立柱哈尔滨理工大学,黑龙江哈尔滨(150080)摘　要　研究了与非环氧型的真空压力浸渍树脂匹配的少胶粉云母带,并成功的应用于中型高压电机中,是一种新型的少胶真空压力浸渍绝缘体系。

少胶粉云母带是以选用的云母片作为原料,运用特殊的工艺,特制粉云母纸为基材,用少胶粉云母带绕包的线棒浸漆固化后,绝缘整体性良好,树脂与少胶粉云母带相容性良好,按真空压力浸渍中型高压电机整浸绝缘线圈质量分等标准,达到优等品水平。

关键词　主绝缘;少胶粉云母带;特制粉云母纸中图分类号T M305.2　文献标识码B　文章编号100827281(2008)0320035203Study of L ow Resi n M i ca TapeL i Z izh i and L iu L izhuAbstract　This paper has devel oped a kind of l ow resin m ica tape matched with the non2epoxy VP I resin,which has app lied successfully in the stat or of medium2sized high2 voltage electric machine.It is a new l ow resin VP I insulati on syste m.The l ow resin m ica tape,taking the isinglass as ra w material and the s pecial m ica paper as base material,is made by s pecial p r ocess.After the coil bars wrapped with l ow resin m ica tape are var2 nished and s olidified,comp rehensiveness of insulati on and the consistency bet w een resin and l ow resin m ica tape are good.The l ow resin m ica tape has achieved the superi or level according t o insulati on coil quality classificati on standard f or medium2sized high2voltage e2 lectric machine.Key words　Main insulati on;l ow resin m ica tape;s pecial m ica paper0　引言近年来,国际上大电机制造业发展很快,尤其是发电设备的单机容量增长迅速,汽轮发电机单机容量已达1200MW,水轮发电机单机容量已达到800MW。

38引言云母是层状硅酸盐矿物，是碱金属与碱土金属的水铝硅酸盐，天然云母矿物种类多样，最普遍的为白云母和金云母。

我国天然云母储量少，而合成云母相比于天然云母受自然资源条件限制较少，需求量逐渐变大，人工合成云母主要是氟金云母，是一种透明薄片状的非金属矿物，是化工原料经高温熔融冷却析晶而制得，使人工合成云母的纯度、透明性、绝缘性以及耐高温能力要比天然云母好得多,性能也很稳定，在电子工业、航空工业应用方面迅速发展，甚至能够完全替代天然云母，具有强大的生命力和发展前景，是一种具有战略意义的人工合成材料。

因此，充分了解它的基本性能，对其综合应用有着重要意义。

一、人工合成云母的性能1.光学性能云母在一般情况下为无色透明，有玻璃光泽，解理面呈现珍珠光泽，但在类质同像替代的影响下，会呈现不同的颜色，如浅褐色、黄色等等。

单斜晶系的白云母为二轴晶，负光性，三方晶系的白云母为一轴晶，金云母受铁含量的影响，颜色呈现浅黄色到棕色不等，具有珍珠光泽到半金属光泽，细片呈透明或半透明。

负光性，二轴晶，比白云母的光轴角小的多，且随铁含量的变化而变化。

合成云母为无色、透明，玻璃光泽，负光性，合成云母粉为白色晶体，其白度比天然云母白度高，但比天然云母略硬，表面具有特殊光泽，折射率较天然云母低，因此，其表面可包覆高折射率的金属氧化物而制成高级珠光颜料，天然云母则不能。

合成云母杂质含量少，对从紫外到红外都有良好的透过率，比天然云母高。

2.电气性能云母绝缘性能的优劣，是决定其工业利用价值的最主要的因素。

云母绝缘性能由云母的电气性能所决定，通过测试击穿电压和击穿强度等确定云母的电气性能。

白云母绝缘强度一般为159～317KV/mm，介质损耗低，介电常数为6～8。

金云母的电绝缘性能比白云母差，金云母的绝缘强度为125～300KV/mm，介电常数为5～7。

合成云母由于纯度高，对垂直于解理面的电场力具有极高的绝缘性，测试的电性能较为稳定，不像天然云母波动那么大，在高温下仍然是一种优良的电绝缘材料，电性能比金云母好，与白云母相当。

一：云母粉简介云母粉是一种非金属矿物，含有多种成分，其中主要有SiO2，含量一般在49%左右，Al2O3含量在30%左右。

云母粉具有良好的弹性、韧性。

绝缘性、耐高温、耐酸碱、耐腐蚀、附着力强等特性，是一种优良的添加剂。

它广泛地应用于电器、电焊条、橡胶、塑料、造纸、油漆、涂料、颜料、陶瓷、化妆品、新型建材等行业，用途极其广泛。

随着科学技术的不断发展，人们开辟出新的应用领域。

二：云母制品云母纸:云母纸是以优质白云母为原料，经热化学或水力剥分破碎成浆抄纸，再经分切成连续卷筒纸或单张纸。

云母管特征及用途:云母管是由剥片云母或云母纸配以适当的胶粘剂粘合在单面补强材料上,经卷制加工而成的硬质管状绝缘材料。

它具有较高的机械强度，适用于各种电机，电器设备中的电极、棒或出线套管绝缘。

规格云母管长度为300-500毫米，内径尺寸为中6-φ300毫米。

云母垫特性及用途:云母垫是用硬质板状绝缘材料经加工而成的垫圈、垫片、垫板或其它各种异形件。

在常态时具有良好的机械强度和电气性能。

适于作各种电器、电焊机、避雷器、电热元件等的衬垫绝缘。

云母板特征及用途:云母板是用白云母或金云母纸配以适当的胶粘剂，经烘焙压制而成的硬质板状绝缘材料，它具有较高的机械强度与耐热性能，在550-800°C内可长期使用，广泛用于冶金、化工、电器等行业,适于作电热器和其它电热元件的高温绝缘。

云母带:云母带是由白云母纸或金云母纸与补强用电I无碱玻璃纤维布配以适当的胶粘剂经烘焙干燥后分切而成的绝缘材料,它具有良好的机械、电器和耐热性能,在1 50- -800°C广泛的温度范围内使用，适用于电机、电器绝缘以及耐温等级800°C的防火电缆绝缘。

云母的用途:在工业上用得最多的是白云母,其次为金云母。

其广泛的应用于建材行业、消防行业、灭火剂、电焊条、塑料、电绝缘造纸、沥青纸、橡胶、珠光颜料等化工工业。

超细云母粉作塑料、涂料、油漆、橡胶等功能性填料,可提高其机械强度, 增强韧性、附着力抗老化及耐腐蚀型等。
