补偿器安装和使用要求

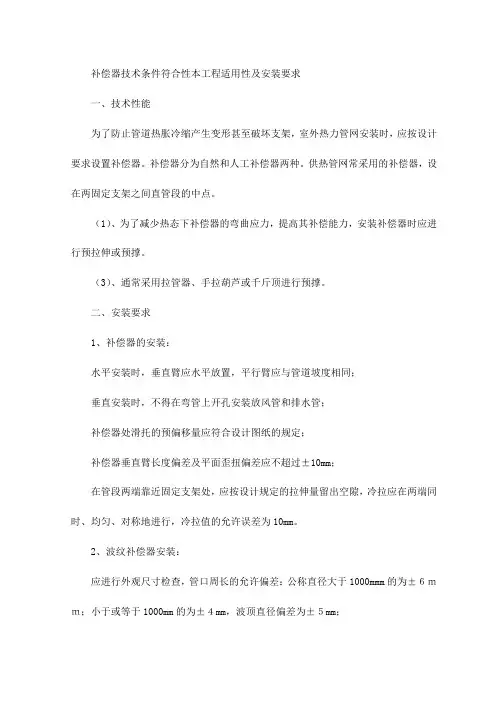

补偿器技术条件符合性本工程适用性及安装要求一、技术性能为了防止管道热胀冷缩产生变形甚至破坏支架，室外热力管网安装时，应按设计要求设置补偿器。

补偿器分为自然和人工补偿器两种。

供热管网常采用的补偿器，设在两固定支架之间直管段的中点。

（1）、为了减少热态下补偿器的弯曲应力，提高其补偿能力，安装补偿器时应进行预拉伸或预撑。

（3）、通常采用拉管器、手拉葫芦或千斤顶进行预撑。

二、安装要求1、补偿器的安装：水平安装时，垂直臂应水平放置，平行臂应与管道坡度相同；垂直安装时，不得在弯管上开孔安装放风管和排水管；补偿器处滑托的预偏移量应符合设计图纸的规定；补偿器垂直臂长度偏差及平面歪扭偏差应不超过±10mm；在管段两端靠近固定支架处，应按设计规定的拉伸量留出空隙，冷拉应在两端同时、均匀、对称地进行，冷拉值的允许误差为10mm。

2、波纹补偿器安装：应进行外观尺寸检查，管口周长的允许偏差：公称直径大于1000mmm的为±６ｍｍ；小于或等于1000mm的为±４mm，波顶直径偏差为±５mm；应进行预拉伸或预压缩试验，不得有变形不均现象；内套有焊缝的一端，在水平管道上应迎介质流向安装，在垂直管道上应将焊缝置于上部；波纹补偿器应与管道保持同轴，不得偏斜；安装时，应在波纹补偿器两端加设临时支撑装置，在管道安装固定后，再拆除临时设施，并检查是否有不均匀沉降。

靠近波纹补偿器的两个管道支架，应设导向装置。

自然补偿管段的冷紧应符合下列要求：冷紧口位置应留在有利焊接、操作的地方，冷紧长度应符合设计规定；冷紧口位置应留在有利焊接、操作的地方，冷紧长度应符合设计规定；冷紧段两端的固定支架应安装牢固，混凝土或填充灰浆已达到设计强度，管道与固定支座已固定连接；管段上的支、吊架已安装完毕，冷紧口附近吊架的吊杆应预留足够的位移裕量。

弹簧支架的弹簧，应按设计位置预压缩并临时固定，不得使弹簧承担管子荷重；管段上的其它焊口已全部焊完并经检验合格；管段的倾斜方向及坡度符合设计规定；冷紧口焊接完毕并经检验合格后，方可拆除冷紧卡具；管道冷紧应填写记录。

补偿器安装注意事项和安装方式：1、补偿器属于特种管道元件，安装复杂而且要求严格，需要计算管道推力和注固定支架的受力，因此不能擅自安装，否者会酿成事故。

因此安装必须有专业设计部门提供的管线施工图和管道支架详细配置，并参考补偿器安装说明书要求进行。

2 、安装补偿器的管道必须恰当的加以导向和固定才能使补偿器发挥作用，因此导向和固定支架的设置必须严格按设计部门有关技术资料进行。

3 、补偿器用的波纹管是用薄壁不锈钢板成型的，因此在运输、吊装和焊接期间要注意不要敲击、划伤、引弧、焊接飞溅等原因使波纹管损坏。

4 、安装前应清除波纹管及管道内异物，保证波纹管正常运动。

5 、对有流向要求的补偿器应按介质流向箭头的要求进行安装。

6 、为了使波纹管处于良好的工作状态，安装时不能用补偿器的变形，包括轴向、横向、扭转等来调正管系位置安装误差。

7 、在系统运行前小拉杆一般厂家不建议拆除，而是在打压完毕后，按补偿量松下内螺母。

8、购买时不要仅凭型号或代号，要向厂家提供数据，由厂家设计生产，方可保证使用寿命或质量。

推荐咨询：河北伟业波纹管制造有限公司，百顺牌波纹补偿器、套筒补偿器，中国市场知名品牌。

关于波纹膨胀节螺栓杆起什么用的问题在实际生产中，很多客户对于膨胀节螺栓的作用有模糊的认识，有的厂家就将其拆掉了，因而造成安全隐患，下面荣盛波纹管对于这一问题专门做番解答。

波纹补偿器依据补偿功能分类很多。

1、对于通用型膨胀节的螺栓杆，是运输拉杆，主要是防止运输中波纹管受到撞击和防止运输中震动引起焊缝开裂，另外安装后一般不能取消（厂家若是在螺杆上涂有黄漆，则表示可以拆除）而是应根据膨胀量的大小松开螺栓，膨胀节一般都有一个膨胀限位，否则无限制会把膨胀节弄坏的。

2、对于大、小拉杆波纹补偿器的螺杆是不能去掉的，因为它不但要限位,还要防止额外盲板力。

蒸汽管道补偿器安装要求
蒸汽管道补偿器安装的要求包括以下几个方面：
1. 安装位置：补偿器应根据管道串联的位置，安装在垂直管
道的上方。

2. 距离和间距：补偿器之间的间距应根据补偿器类型的不同
而定。

一般来说，金属管道补偿器之间的距离应保持在1.5倍
到2倍的管道直径范围内。

3. 固定支撑：补偿器应该与管道同时安装在相应位置的固定
支撑上，以确保补偿器的稳定性。

4. 管件接口：补偿器的管件接口应与管道的连接方式相匹配，保证安装的紧密性和密封性。

5. 操作空间：在安装补偿器的位置周围应保留足够的操作空间，以便维护和检修补偿器。

6. 减震措施：在安装补偿器时，应考虑使用减震装置来减少
补偿器在工作中产生的振动和冲击。

7. 泄漏防护：补偿器安装后，应对补偿器和管路连接处进行
密封性和泄漏性测试，以确保系统的稳定和安全。

如果发现泄漏，应及时进行修复。

8. 耐温要求：蒸汽管道补偿器在高温环境下工作，所以要求
具备耐高温的能力。

请注意，以上只是一般的要求，具体的安装要求还需根据补偿器的具体型号和使用条件来确定。

在安装前，最好参考补偿器的安装说明书或咨询相关专业人士。

补偿器的安装方法
安装补偿器的具体方法如下：
1. 首先，确定合适的补偿器型号和规格，根据管道的直径、介质性质和工作环境等因素选择合适的补偿器。

2. 在进行安装前，需要先关闭相关管道的阀门，整理出补偿器安装的位置。

3. 清理管道表面的杂质和污垢，确保安装表面干净、平整。

4. 将补偿器插入到管道的连接口。

如果是法兰连接的补偿器，需要在接口处涂抹密封胶，并将法兰螺丝固定牢固。

5. 根据补偿器的型号和规格，确定fix点的位置，然后将fix 点固定于管道固定架上。

6. 在安装补偿器过程中，需要注意补偿器的安装方向和箭头方向，确保安装正确。

7. 打开管道阀门，确认补偿器已经成功安装和连接。

8. 在使用补偿器之前，还需要进行必要的检查和试运行，确保其正常工作。

请注意，在进行补偿器的安装工作之前，最好参考相关的安装说明书或者向专业人士咨询，以确保正确安装补偿器，避免出现后续的问题。

管道补偿器安装要求和方法补偿器安装要求安装前应检查补偿器是否完好, 内套管的工作表面不得有影响性能的损伤；安装前检查内套管的伸出长度，要保证其满足管道系统的补偿要求；补偿器在管道中安装使其与两端的连接管处于同一轴心上，其轴心线偏移应小于0.3%DN安装方法通常采用将管道连接好后，根据补偿器的长度截掉同长度管段的方法来安装补偿器；补偿器的固定端要与管道的固定支架相连接，并与补偿器的固定端与固定支架间距离尽可能短。

1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。

对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。

水压试验用水清洗液的96氯离子含量不超过25PPM9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。

10、与补偿器波纹管接触的保温材料应不含氯。

方形补偿器安装应符合下列规定：1）方形补偿器水平安装时，伸缩臂应水平安装，水平臂的坡度应与管道坡度一致。

2）方形补偿器垂直安装时，不得在弯管上开孔安装放气阀和泄水阀。

3）方形补偿器安装前，应按设计要求进行冷拉。

有图有真相！供热管道直埋式补偿器安装要求固定点，一是在直管段的端部，二是在管道的分支处。

长的无分支的直线管道两补偿器之间可以不设固定点，靠管道自然形成的“驻点”即可发挥固定点的作用。

驻点是两补偿器之间管道的那个不动点，在管径相同，埋深一致时，驻点与两补偿器间的距离相等。

褡补偿器（包括转角处自然补偿器）至固定点之间的距离不得超过管道的最大安装长度Lmax，管道最大安装长度的定义是固定点至自由端（补偿器）的长度，在此长度下产生的摩擦力不得超过管道许用应力下相应的弹性力。

Lmax按下式计算：常用管道的最大安装长度Lmax。

应考虑16kgf/cm2内压力所产生的环向应力的综合影响。

3.2固定支座的设计计算具有2个管道分支并在主干线上有一处转角管道平面，补偿器的布置应满足Ln ＜Lmax的条件。

驻点G1、G2的推力为零，所以，此点处不必设置固定支座，但为了防止回填土的不均匀，埋深的不一致和预制保温管外壳粗糙度的不规则等可能会造成驻点的漂移，所以，对处于驻点位置的管道分支处G1、G2需设置支座，以G1为例其轴向推力可按下式计算：F1=Pb2+L2f-0.8(Pb3+L2f)式中F1-固定支座G1的水平推力，kgf；f-管道单位长度摩擦力，Kgf/mPb2-B2膨胀节的弹性力，Kg；Pb3-B3膨胀节的弹性力，Kgfk2-B2膨胀节的刚度，Kgf/mm；△L2-B2膨胀节的补偿量，mm；L2-膨胀节至G1的距离，m；假如某一分支如自G2接出的分支带有补偿器B。

那么，G2还受到一侧向推力的作用，如图中的F2（y），当L5很短（实际布置时L5也应很短），那么，侧向力F2（y）的大小为：F2(y)=Pn*A5+Pb5式中Pn-管道工作压力，Kgf/cm2A5-B5膨胀节的有效面积，cm2；Pb5-B5膨胀节的弹性力kgf。

固定支座G3也驻点位置，从管道和土壤的摩擦力来讲，该点也受到大小相等，方向相反的两个时作用，但应注意到该点同时又受到转角处的盲板力的作用，考虑驻点漂移的影响，固定支座G3的推力F3=1.2Pn*A4式中F3-作用在固定支座G3的水平推力，Kgf；Pn-管道工作压力，Kgf/cm2；A4-B4膨胀节的有效面积，cm2。

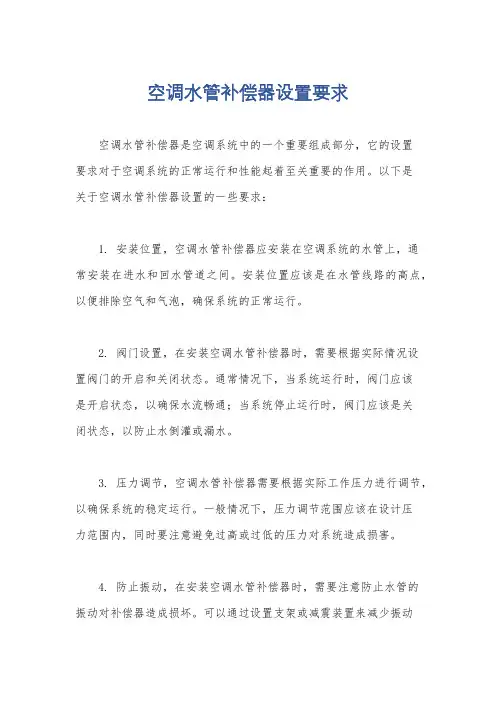

空调水管补偿器设置要求
空调水管补偿器是空调系统中的一个重要组成部分，它的设置
要求对于空调系统的正常运行和性能起着至关重要的作用。

以下是
关于空调水管补偿器设置的一些要求：
1. 安装位置，空调水管补偿器应安装在空调系统的水管上，通
常安装在进水和回水管道之间。

安装位置应该是在水管线路的高点，以便排除空气和气泡，确保系统的正常运行。

2. 阀门设置，在安装空调水管补偿器时，需要根据实际情况设
置阀门的开启和关闭状态。

通常情况下，当系统运行时，阀门应该
是开启状态，以确保水流畅通；当系统停止运行时，阀门应该是关
闭状态，以防止水倒灌或漏水。

3. 压力调节，空调水管补偿器需要根据实际工作压力进行调节，以确保系统的稳定运行。

一般情况下，压力调节范围应该在设计压
力范围内，同时要注意避免过高或过低的压力对系统造成损害。

4. 防止振动，在安装空调水管补偿器时，需要注意防止水管的
振动对补偿器造成损坏。

可以通过设置支架或减震装置来减少振动
对补偿器的影响。

5. 定期检查，为了确保空调水管补偿器的正常运行，需要定期
进行检查和维护。

检查包括检查阀门的开闭状态、压力的调节情况
以及是否有泄漏等，及时发现问题并进行处理。

总之，空调水管补偿器的设置要求是非常重要的，它直接关系
到空调系统的正常运行和性能。

只有严格按照要求进行设置和维护，才能确保空调系统的稳定运行和延长设备的使用寿命。

波纹管补偿器安装方法及要求波纹管补偿器是一种用于承受管道系统中因温度变化、震动和位移而引起的热胀冷缩、质量超负荷和管道偏斜等问题的装置。

它能够有效地减少管道系统的应力，提高其安全性和可靠性。

以下将详细介绍波纹管补偿器的安装方法及要求。

一、安装方法：1.确定波纹管补偿器的位置：在管道系统的设计中，应提前确定波纹管补偿器的安装位置。

根据管道系统的结构和应力状态，选择适当的位置安装波纹管补偿器。

2.安装支架：根据波纹管补偿器的尺寸和重量，选择合适的支架进行安装。

支架应稳定、坚固，能够承受波纹管补偿器的重量，防止其出现位移和摇晃的情况。

3.连接管道：根据波纹管补偿器的连接方式，将其与管道系统的管道连接起来。

连接方式一般有法兰连接、对焊连接和螺纹连接等。

根据实际情况选择合适的连接方式，并按照相关标准进行连接操作。

4.调整波纹管补偿器的位置：在安装波纹管补偿器时，应根据管道系统的设计要求以及实际情况，调整波纹管补偿器的位置和方向，确保其能够正常工作。

波纹管补偿器与管道之间的间隙应符合规范要求。

5.安装固定支架：在波纹管补偿器的两端或上方安装固定支架，用于固定和支撑波纹管补偿器，防止其发生位移和摇晃。

固定支架应坚固可靠，承受波纹管补偿器的重量和力矩。

6.进行波纹管补偿器的预紧：根据波纹管补偿器的设计要求和相关标准，进行波纹管补偿器的预紧操作。

预紧力应适当，既不能过大导致应力集中，也不能过小影响其工作效果。

预紧力应均匀分布，避免出现偏斜和位移的情况。

7.进行测试和调试：在完成安装后，进行波纹管补偿器的测试和调试。

通过施加压力或使用其他测试方法，检查波纹管补偿器的工作情况，并对其进行调整和修正，确保其能够正常工作。

二、安装要求：1.波纹管补偿器的安装应符合相关标准和规范的要求，确保其质量和可靠性。

2.在进行波纹管补偿器的安装前，要进行现场勘测和分析，确保安装位置符合设计要求，能够满足波纹管补偿器的工作需要。

3.在安装波纹管补偿器时，应仔细检查其质量和外观，确保其无损伤和缺陷。

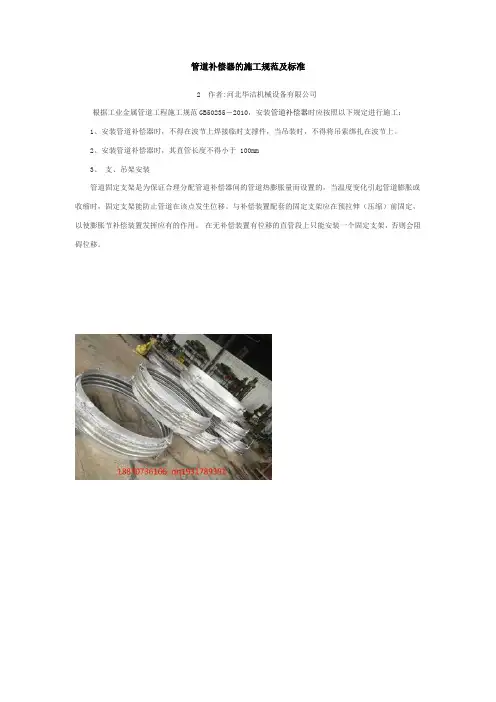

管道补偿器的施工规范及标准
2 作者:河北华洁机械设备有限公司
根据工业金属管道工程施工规范GB50235―2010，安装管道补偿器时应按照以下规定进行施工：
1、安装管道补偿器时，不得在波节上焊接临时支撑件，当吊装时，不得将吊索绑扎在波节上。

2、安装管道补偿器时，其直管长度不得小于 100mm
3、支、吊架安装
管道固定支架是为保证合理分配管道补偿器间的管道热膨胀量而设置的，当温度变化引起管道膨胀或收缩时，固定支架能防止管道在该点发生位移。

与补偿装置配套的固定支架应在预拉伸（压缩）前固定，以使膨胀节补偿装置发挥应有的作用。

在无补偿装置有位移的直管段上只能安装一个固定支架，否则会阻碍位移。

补偿器（膨胀节）安装和使用要求一.补偿器简介：补偿器习惯上也叫膨胀节，或伸缩节。

由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。

补偿器属于一种补偿元件。

利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。

也可用于降噪减振。

在现代工业中用途广泛。

二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。

补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。

2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。

3.吸收设备振动，减少设备振动对管道的影响。

4.吸收地震、地陷对管道的变形量。

三.关于轴向型、横向型和角向型补偿器对管系及管架设计的要求（一）轴向型补偿器1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部们及侧支管线进入主管线入口处，都要设置主固定管架。

主固定管架要考虑波纹管静压推力及变形弹性力的作用。

推力计算公式如下：Fp=100*P*AFp-补偿器轴向压力推（N），A-对应于波纹平均直径的有效面积（cm2），P-此管段管道最高压力（MPa）。

轴向弹性力的计算公式如下：Fx=f*Kx*XFX-补偿器轴向弹性力（N），KX-补偿器轴向刚度（N/mm）；f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。

管道除上述部位外，可设置中间固定管架。

中间固定管架可不考虑压力推力的作用。

2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。

3、固定管架和导向管架的分布推荐按下图配置。

补偿器一端应靠近固定管架，若过长则要按第一导向架的设置要求设置导向架，其它导向架的最大间距可按下计算：LGmax-最大导向间距（m）；E-管道材料弹性模量（N/cm2）；i-tp 管道断面惯性矩（cm4）；KX-补偿器轴向刚度（N/mm），X0-补偿额定位移量（mm）。

补偿器（膨胀节）安装和使用‎要求一.补偿器简介‎：补偿器习惯‎上也叫膨胀‎节，或伸缩节。

由构成其工‎作主体的波‎纹管（一种弹性元‎件）和端管、支架、法兰、导管等附件‎组成。

补偿器属于‎一种补偿元‎件。

利用其工作‎主体波纹管‎的有效伸缩‎变形，以吸收管线‎、导管、容器等由热‎胀冷缩等原‎因而产生的‎尺寸变化，或补偿管线‎、导管、容器等的轴‎向、横向和角向‎位移。

也可用于降‎噪减振。

在现代工业‎中用途广泛‎。

二.补偿器作用‎：补偿器也称‎伸缩器、膨胀节、波纹补偿器‎。

补偿器分为‎：波纹补偿器‎、套筒补偿器‎、旋转补偿器‎、方形自然补‎偿器等几大‎类型，其中以波纹‎补偿器较为‎常用，主要为保障‎管道安全运‎行，具有以下作‎用：1.补偿吸收管‎道轴向、横向、角向热变形‎。

2.波纹补偿器‎伸缩量，方便阀门管‎道的安装与‎拆卸。

3.吸收设备振‎动，减少设备振‎动对管道的‎影响。

4.吸收地震、地陷对管道‎的变形量。

三.关于轴向型‎、横向型和角‎向型补偿器‎对管系及管‎架设计的要‎求（一）轴向型补偿‎器1、安装轴向型‎补偿器的管‎段，在管道的盲‎端、弯头、变截面处，装有截止阀‎或减压阀的‎部们及侧支‎管线进入主‎管线入口处‎，都要设置主‎固定管架。

主固定管架‎要考虑波纹‎管静压推力‎及变形弹性‎力的作用。

推力计算公‎式如下：Fp=100*P*AFp-补偿器轴向‎压力推（N），A-对应于波纹‎平均直径的‎有效面积（cm2），P-此管段管道‎最高压力（MPa）。

轴向弹性力‎的计算公式‎如下：Fx=f*Kx*XFX-补偿器轴向‎弹性力（N），KX-补偿器轴向‎刚度（N/mm）；f-系数，当“预变形”（包括预变形‎量△X=0）时，f=1/2，否则f=1。

管道除上述‎部位外，可设置中间‎固定管架。

中间固定管‎架可不考虑‎压力推力的‎作用。

2、在管段的两‎个固定管架‎之间，仅能设置一‎个轴向型补‎偿器。

3、固定管架和‎导向管架的‎分布推荐按‎下图配置。

补偿器安装1、方形补偿器安装〔1〕在安装前,应检查补偿器是否符合设计要求,补偿器的三个臂是否在一个水平上,安装时用水平尺检查,调整支架,使方形补偿器位置标高正确,坡度符合规定.〔2〕安装补偿器应做好预拉伸,按位置固定好,然后再与管道相连接.预拉伸方法可选用千斤顶将补偿器的两臂撑开或用拉管器进行冷拉.〔3〕预拉伸的焊口应选在距补偿弯曲起点2-2.5m处为宜,冷拉前应将固定支座牢固固定住,并对好预拉焊口处的间距.〔4〕采用拉管器进行冷拉时,其操作方法是将拉管器的法兰管卡,紧紧卡在被预拉焊口的两端,即一端为补偿器管端,另一端管道端口.而穿在两个法兰管卡之间的几个双头长螺栓,作为调整及拉紧用,将预拉间隙对好,并用短角钢在管口处贴焊,但只能焊在管道的一端,另一端用角钢卡住即可,然后拧紧螺栓使间隙靠拢,将焊口焊好后才可松开螺栓,取下拉管器,再进行另一侧的预拉伸,也可两侧同时冷拉.〔5〕采用千斤顶顶撑时,将千斤顶放置补偿器的两臂间,加好支撑及垫块,然后启动千斤顶,这时两臂即被撑开,使预拉焊口靠拢至要求的间隙.焊口找正,对平管口用电焊将此焊口焊好,只有当两端预拉焊口焊完后,才可将千斤撤除,终结预拉伸.〔6〕水平安装时应与管道坡度、坡向一致.垂直安装时,高点应设放风阀,低点处应设疏水器.〔7〕弯制补偿器,宜用整根管弯成,如需要接口,其焊口位置应设在直臂的中间.方形补偿器预拉长度应按设计要求拉伸,无要求时为其伸长量的一半.2、套筒补偿器安装〔1〕套管补偿器应安装在固定支架近旁,并将外套管一端朝向管道的固定支架,内套管一端与产生热膨胀的管道相连接.〔2〕套管补偿器的预拉伸长度应根据设计要求.预拉伸时,先将补偿器的填料压盖松开,将内套管拉出预拉伸的长度,然后再将填料压盖紧住.〔3〕套筒补偿器安装前,安装管道时应将补偿器的位置让出, 在管道两端各焊一片法兰盘,焊接时要求法兰垂直于管道中央线,法兰与补偿器外表相互平行.加垫后衬垫应受力均匀.〔4〕套筒补偿器的填料,应采用涂有石墨粉的石棉盘根或浸过机油的石棉绳,压盖的松紧程度在试运行进行调整,以不漏水、不漏气,内套管又能伸缩自如为宜.〔5〕为保证补偿器的正常工作,安装时必须保证管道和补偿器中央一致,并在补偿器前设计1—2个导向滑动支架.〔6〕套筒补偿器要注意经常检修和更换填料,以保证封口严密.3、波形补偿器安装〔1〕波形补偿器的波节数量可根据需要确定,一般为1 —4个, 每个波节的补偿水平由设计确定,一般为20mm.〔2〕安装前应了解补偿器出厂前是否已做预拉伸,如未进行应补做预拉伸.在固定的卡架上,将补偿器的一端用螺栓紧固,另一端可用倒链卡住法兰,然后慢慢按预拉长度进行冷拉,冷拉时要使补偿器四周受力均匀,拉出规定长度后用支架把补偿器固定好,把倒链和固定回架上的补偿器取下,然后再与管道相连接.〔3〕补偿器安装前管道两侧应先安好固定卡架,安装管道时应将补偿器的位置让出,在管道两端各焊一片法兰盘,焊接时要求法兰垂直于管道中央线,法兰与补偿器外表相互平行,加垫后衬垫应受力均匀.〔4〕补偿器安装时,卡、吊架不得设置在波节上,必须距波节100mm 以上.试压时不得超压,不允许侧向受力,将其固定牢.〔5〕波形补偿器如须加大壁厚,内套筒的一端与波形补偿的焊接.安装时应注意使介质的流向从焊端流向自由端,并与管道的坡度方向一致.在管段两个固定管架之间,不要安装一个以上的轴向形补偿器.1〕第一导向管架与补偿器端部的距离不超过4倍管径.2〕第二导向管架与第一导向管架的距离不超过14倍管径.3〕第二导向管架以外的最大导向间距由下式确定.疏水器安装1、按设计要求先进行疏水器装置的组装.疏水器应安装在便于检修的地方,并应尽量靠近用热设备凝结水排出口下.蒸汽管道疏水时,疏水器应安装在低于管道的位置.2、安装应按设计设置好旁通管、冲洗管、检查管、止回阀和除污器等的位置.用汽设备应分别安装疏水器,几个用汽设备不能合用一个疏水器.3、疏水器的进出口位置要保持水平,不可倾斜安装.4、旁通管是安装疏水器的一个组成局部.在检修疏水器时,可暂时通过旁通管运行,疏水器阀体上的箭头应与凝结水的流向一致, 疏水器的排水管管径不能小于进口管径.5、高压疏水器组装时,按图中要求用两道型钢作托架,卡在两侧阀门之外侧,其托架装入墙内深度不小于150mm.6、低压回水盒组对时,DN25以内均应以丝扣连接.两端应设活接头,组装后均垂直安装.7、安装疏水器,切不可将方向弄反.疏水装置一般均安装在管道的排水线以下,假设蒸汽系统中的凝结水管高于蒸汽管道或设备的排水线,应安装止回阀.除污器安装1、除污器装置组装前,找准进出口方向.2、除污器装置上支架设置位置,要避开排污口,以免阻碍正常操作.3、除污器中过滤网的材质、规格,均应符合设计规定.水压试验1、翻开水压试验管路中的阀门,开始向供暖系统注水.2、开启系统上各高处的排气阀,使管路及供暖设备里的空气排尽.待水灌满后,关闭排气阀和进水阀,停止向系统供水.3、翻开连接加压泵的阀门,用电动打压泵或手动打压泵通过管路向系统加压,同时拧开压力表上的旋塞阀,观察压力逐渐升高的情况,检查接口,无异样情况方可缓慢地加压,系统加压一般分2-3 次升至试验压力.增压过程观察接口,发现渗漏立即停止,将接口处理后再增压.4、试压过程中,用试验压力对管道进行预先试压,其延续时间应不少于10min,然后将压力降至工作压力,进行全面外观检查,在检查中,对漏水或渗水的接口作上记号,便于返修.5、系统试压到达合格验收标准后,放掉管道内的全部存水,不合格时应待补修后,再次按前述方法二次试压,直至到达合格验收标准.6、撤除试压连接管路,将入口处供水管用盲板临时封堵严实.7、系统试压合格后,应对系统进行冲洗并清扫过滤器及除污器.管道防腐1、金属管道和配件安装前除锈后涂刷一层底漆,第二遍须待刷面漆之前完成.2、面漆要求在采暖、卫生工程全部完成后,室内刮大白,装饰工程完工并验收合格后进行.3、金属管道外表去污除锈：金属外表锈垢的去除程度,是决定管道防腐效果的重要因素.为增加漆料与金属的附着力,取得良好的防腐效果,必须去除金属外表的灰尘、污垢和锈蚀,漏出金属光泽方可刷、喷底漆.〔1〕外表去污.〔2〕除锈方法有人工除锈、机械除锈、喷砂除锈.1〕工除锈：一般先用手锤敲击或用钢丝刷、废砂轮片除去严重的铁锈和焊渣,再用刮刀、钢丝布、粗破布除去氧化皮、铁浮锈及其他污垢,最后用干净的布块或棉纱擦净.对于管道内外表除锈,可用圆形钢丝刷,两头绑上绳子往返拉擦,至刮露出金属光泽为合格.2〕械除锈：可用电动砂轮、风动刷、电动旋转钢丝刷、电动除锈机等除锈机械.3〕砂除锈：利用压缩空气喷嘴喷射石英砂粒,吹打锈蚀外表将氧化皮、铁锈层等等剥落.4、调配涂料：〔1〕根据设计要求,按不同管道,不同介质、不同用途及不同材质,选择不同油漆涂料.〔2〕将选好的油漆桶开盖,根据原装油漆稀稠程度参加适量稀释剂.油漆的调和程度要考虑涂刷方法,调和至适合手工涂刷或喷涂的程度.喷涂时,稀释剂和油漆的比可为1： 1 — 2.用棍棒搅拌均匀, 以可刷不流淌、不出刷纹为准,即可准备涂刷.5、油漆涂刷：〔1〕手工涂刷：用油刷、小桶进行.每次油刷沾油要适量,不要弄到桶外污染环境.手工涂刷应自上而下,从左至右,先里后外, 先斜后直,先难后易,纵横交错进行.漆层厚薄均匀一致,不得漏刷和漏挂.多遍涂刷时每遍不宜过厚.必须在上一遍涂膜枯燥后,才可涂刷第二遍.〔2〕浸涂：把调和好的漆倒入容器或槽里,然后将物件浸渍在涂料液中,浸涂均匀后抬出涂件,搁置在干净的排架上,待第一遍干后,再浸涂第二遍.这种方法厚度不易限制.一般仅用于形状复杂的物件防腐.〔3〕喷涂：常用的有压缩空气喷涂、静电喷涂、高压喷涂〔又称无空气喷涂〕.〔4〕油层深层养护：1〕油漆施工的条件.油漆施工不应在雨天、雾天、露天和0℃以下环境施工.2〕油漆涂层的成膜养护.不同的油漆涂料,成膜枯燥机理不同, 有不同的成膜养护条件和规律.通暖1、首先联系好热源,根据供暖面积确定通暖范围,成立通暖小组并明确人员分工,检查供暖系统中的泄水阀门是否关闭,干、立、支管的阀门是否翻开.2、向系统内充软化水,开始先翻开系统最高点的放风阀,安排专人看管.慢慢翻开系统回水干管的阀门,待最高点的放风阀见水后即关闭放风阀.再开总进口的供水管阀门,高点放风阀要反复开放几次,使系统中的冷风排净为止.3、正常运行半小时后,开始检查全系统,遇有不热处应先查明原因,需冲洗检修时,那么关闭供回水阀门泄水,然后分先后开关供回水阀门放水冲洗,冲净后再根据上述程序通暖运行,直到正常为止.4、季通暖时,必须采取临时取暖举措,使室温保持+5℃以上才可进行.遇有热度不均,应调整各分路立管、支管上的阀门,使其基本到达平衡后,进行正式检查验收,并办理验收手续.成品保护1、安装好的管道不得做支撑用、系平安绳、搁脚手板,也禁止登攀.2、抹灰或喷浆前,应把已安装完的管道盖好,以免落上灰浆, 脏污管道,增加大量清扫工作量,又影响刷油质量.3、立、支管安装后,将阀门的手轮卸下,集中保管,竣工时统一装好,交付使用.4、管道搬运、安装、施焊时,要注意保护好已做好的墙面和地面.5、加工过程中,对标注的记号、尺寸、编号均应注意保护,以免弄错.6、管道调直时,注意不得损伤丝扣接头.7、加工的半成品要编上号、捆绑好,堆放在无人操作的空屋内, 安装时运至安装地点,按编号就位.8、尚未上零件和连接的丝头,要用机油涂抹后包上塑料布,防止锈蚀、碰坏.质量标准主控工程1、管道安装坡度,当设计未注明时,应符合以下规定：(1)汽、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道,坡度应为3%.,不得小于2%.；(2)汽、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道,坡度不应小于5%.；(3)散热器支管的坡度应为1%,坡度朝向应利于排气和泄水.检验方法：观察,用水平尺、拉线、尺量检查.2、补偿器的型号、安装位置及其预拉伸和固定支架的构造及安装位置应符合设计要求.检验方法：对照图纸,现场观察,并查验预拉伸记录.3、平衡阀调节阀型号、规格、公称压力及安装位置应符合设计要求.安装完后应根据系统平衡要求进行调试并做出标志.检验方法：对照图纸查验产品合格证,并现场查看.4、蒸汽减压阀和管道及设备上平安阀的型号、规格、公称压力及安装位置应符合设计要求.安装完毕后应根据系统工作压力进行调试,并做出标志.检验方法：对照图纸查验产品合格证及调试结果证明书.5、方形补偿器制作时,应用整根无缝钢管煨制,如需要接口, 其接口应设在垂直臂的中间位置,且接口必须焊接.检验方法：观察检查.6、方形补偿器应水平安装,并与管道的坡度一致；如其臂长方向垂直安装必须设排气及泄水装置.检验方法：观察检查.一般工程1、热量表、疏水器、除污器、过滤器及阀门的型号、规格、公称压力及安装位置应符合设计要求.检验方法：对照图纸检验产品合格证.2、钢管管道焊口尺寸的允许偏差应符合GB50242-2002表2.3.8 的规定.检验方法：尺量和观察检查.3、采暖系统入口装置及分户热计量系统入户装置,应符合设计要求.安装位置应便于检修、维护和观察.检验方法：现场观察.4、散热器支管长度超过1.5m时,应在支管上安装管卡.检验方法：尺量和观察检查.5、上供下回式采暖系统的热水干管变径应顶平偏心连接,蒸汽干管变径应底平偏心连接.检验方法：观察检查.6、在管道干管上焊接垂直或水平分支管管道时,干管开孔所产生的钢碴及管壁等废弃物不得残留管内,且分支管道在焊接时不得插入干管内.检验方法：观察检查.7、膨胀水箱的膨胀管及循环管上不得安装阀门.检验方法：观察检查.8、当采暖热媒为110-130℃的高温水时,管道可拆卸件应使用法兰,不得使用长丝和活接头.法兰垫料应使用耐热橡胶板.检验方法：观察和查验进料单.9、焊接钢管管径大于32mm的管道转弯,在作为自然补偿时应使用煨弯.塑料管及复合管除必需使用直角弯头的场合外,应使用管道直接弯曲转弯.检验方法：观察检查.10、管道、金属支架和设备的防腐和涂漆应附着良好,无脱皮、起泡、流淌和漏涂缺陷.检验方法：现场观察检查.辅助设备及散热器安装工艺要求材料质量要求1、散热器〔铸铁、钢制〕：散热器的型号、规格、使用压力必须符合设计要求,并有出厂合格证；散热器不得有砂眼、对口面凹凸不平、偏口、裂缝和上下口中央距不一致等现象.翼形散热器翼片完好, 钢串片翼片不得松动、卷曲、碰损.钢制散热器应制造美观,丝扣端正,松紧适宜,油漆完好,整组炉片不翘楞.2、散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求,无偏扣、方扣、乱丝、断扣.丝扣端正,松紧适宜,石棉橡胶垫以1mm厚为宜〔不超过1.5mm厚〕,并符合使用压力要求.3、泵、水箱等辅助设备的规格、型号必须符合设计要求,并有出厂合格证.外观检查无裂缝、损伤、油漆无脱落.4、其他材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合质量和标准要求.工艺流程编制组片统计表一散热器组对一外拉条预制、安装一散热器单组水压试验f散热器安装f散热器冷风门安装f支管安装一系统试压f刷漆操作工艺施工准备按施工图分段、分层、分规格统计出散热器的组数、每组片数. 列成表以便组对和安装时使用.各种型号的铸铁柱型散热器组对1、长翼60形散热器组对(1)按设计的散热器型号、规格进行核对、检查、鉴定其质量是否符合验收标准规定,并作好记录.(2)将散热器内的脏物、污垢以及对口处的浮锈去除干净.(3)备好散热器组对工作台或制作简易支架.(4)按设计要求的片数组对,试扣选出合格的对丝、丝堵、补心,然后进行组对.对口的间隙一般为2mm.进水(汽)端的补芯为正扣,回水端的补芯为反扣.(5)组对前,根据热源分别选择好衬垫.当介质为蒸汽时,选用1mm 厚的石棉垫涂抹铅油待用；介质为过热水时,采用高温耐热橡胶石棉垫待用；介质为一般热水时,采用耐热橡胶垫.(6)组对时两人一组,将散热器平放在操作台(架)上,使相邻两片散热器之间正丝口与反丝口相对,中间放着上下两个经试装选出的对丝,将其拧1 — 2扣在第一片的正丝口内.套上垫片,将第二片反丝口瞄准对丝,找正后,两人各用一手扶助散热器,另一手将对丝钥匙插入第二片的正丝口里.先将钥匙稍微拧紧一点,当听到“喀嚓〞声,对丝两端已入扣.缓缓均衡地交替拧紧上下的对丝,以垫片挤紧为宜,但垫片不得漏出径外.按上述程序逐片组对,待到达设计片数为止.散热器组装应平直而紧密.将组对后的散热器慢慢立起, 送至打压处集中试压.2、柱形散热器组对(1)按设计的散热器型号、规格进行核对、检查、鉴定其质量是否符合验收标准规定,作好记录.柱形散热器组对,15片以内两片带腿,16 — 24片为三片带腿,25片以上四片带腿.(2)将散热器内的脏物、污垢以及对口处的浮锈去除干净.(3)备好散热器组对工作台或制作简易支架.(4)按设计要求的片数组对,试扣、选出合格的对丝、丝堵、补心,然后进行组对.对口的间隙一般为2mm.进水(汽)端的补芯为正扣,回水端的补芯为反扣.(5)组对前,根据热源分别选择好衬垫.当介质为蒸汽时,选用1mm 厚的石棉垫涂抹铅油待用；介质为过热水时采用高温耐热橡胶石棉垫待用；介质为一般热水时,采用耐热橡胶垫.(6)组对时,根据片数定人分组,由两人持钥匙(专用扳手) 同时进行.将散热器平放在专用组装台上,散热器的正丝口朝上,把经过试扣选好的对丝,将其正丝与散热器的正丝口对正,拧上1 — 2 扣,套上垫片然后将另一片散热器的反丝口朝下,对准后轻轻落在对丝上,两个同时用钥匙(专用扳手)向顺时针(右旋)方向交替地拧紧上下的对丝,以垫片挤出油为宜.如此循环,待到达需要数量为止. 垫片不得漏出颈外.将组对好的散热器运至打压地点.3、圆翼型散热器组对〔1〕按设计的散热器型号、规格进行核对、检查、鉴定其质量是否符合验收标准规定,并作好记录.〔2〕将散热器内的脏物、污垢以及对口处的浮锈去除干净.〔3〕备好散热器组对工作台或制作简易支架.〔4〕按设计要求的片数及组对,试扣选出合格的对丝、丝堵、补心,然后进行组对.对口的间隙一般为2mm.进水〔汽〕端为补芯为正扣,回水端的补芯为反扣.〔5〕组对前,根据热源分别选择好衬垫.当介质为蒸汽时,选用1mm 厚的石棉垫涂抹铅油待用；介质为过热水时,采用高温耐热橡胶石棉垫待用；介质为一般热水时,采用耐热橡胶垫.〔6〕圆翼型散热器的连接方式,一般有串联和并联两种,根据设计图的要求进行加工草图的测绘.按设计连接形式,进行散热器支管连接的加工草图测绘.计算出散热器的片数、组数、进行短管切割加工.切割加工后的连接短管进行一头丝扣加工预制.将短管丝头的另一端分别按规格尺寸与正心法兰盘、偏心法兰盘焊接成型.散热器组装前,须去除内部污物、刷净法兰对口的铁锈,除净灰垢.将法兰螺栓上好,试装配找直,再松开法兰螺栓,卸下一根,把抹好铅油的石棉垫或石棉橡胶垫放进法兰盘中间,再穿好全部螺栓,安上垫圈, 用扳子对称均匀地拧紧螺母.外拉条预制、安装1、根据散热器的片数和长度,计算出外拉条长度尺寸,切断08 -10的圆钢并进行调直,两端收头套好丝扣,将螺母上好,除锈后刷防锈漆一遍.2、20片及以上的散热器加外拉条,在每根外拉条端头套好一个骑马,从散热器上下两端外柱内穿入四根拉条,每根再套上一个骑马带上螺母；找直后用板子均匀拧紧,丝扣外露不得超过一螺母厚度.散热器水压试验1、将散热器抬到试压台上,用管子钳子上好临时炉堵和临时补心,上好放气嘴,连接试压泵；各种成组散热器可直接连接试压泵.2、试压时翻开进水阀门,往散热器内充水,同时翻开放气嘴, 排净空气,待水满后关闭放气嘴.3、加压到规定的压力值时,关闭进水阀门,持续5min,观察每个接口是否有渗漏,不渗漏为合格.4、如有渗漏用铅笔做出记号,将水放尽,卸下炉堵或炉补心, 用长杆钥匙从散热器外部比试,量到漏水接口的长度,在钥匙杆上做标记,将钥匙从散热器对丝孔中伸入至标记处,按丝扣旋紧的方向拧动钥匙,使接口继续上紧或卸下换垫,如有坏片,须换片.钢制散热器如有砂眼渗漏可补焊,返修好后再进行水压试验,直到合格.不能用的坏片要作明显标记〔或用手锤将坏片砸一个明显的孔洞单独存放〕,预防再次混入好片中误组对.5、翻开泄水阀门,拆掉临时丝堵和临时补心,泄净水后将散热器运到集中地点,补焊处要补刷二道防锈漆.散热器安装1、长翼60形散热器安装〔1〕装散热器钩子〔固定卡〕1〕先检查托钩〔固定卡〕的规格、尺寸是否符合规定尺寸的要求.2〕长翼形散热器安装在砖墙上均设托钩,安在轻质结构墙上的设置固定卡子,下设托架.3〕根据设计图中回水管连接方法及施工标准规定,确定散热器安装高度.利用画线尺或画线架,画出托钩、卡子安装位置.4〕用电开工具或錾子在墙上打孔洞.孔洞尺寸应里大外小,托钩埋深不少于120mm,固定卡埋深大于80mm.5〕挂上钩子位置的上下两根水平线,用水冲净洞里杂物,填进1：2水泥沙浆,至洞深一半时,再将固定卡或托钩插入洞里,塞紧石子或碎砖块.待找正钩子的中央使它对准水平线,找准距墙尺寸,再用水泥砂浆填实抹平.6〕轻质结构墙上安装散热器时,还须根据其具体情况的不同, 事先自制腿架.也可在托钩位置上制成钢制托钩,将其焊在骨架或墙体预埋件上.还可用穿通螺栓固定在墙体上.混凝土预制板上的托钩应根据预埋铁件位置与其焊牢.7〕特殊构造墙体的托钩按设计要求处理.〔2〕安装散热器1〕将丝堵和补心,加散热器胶垫拧紧.待钩子塞墙的沙浆到达强度后,方准安装散热器.2〕挂式散热器安装,须将散热器轻轻抬起,将补心正丝扣的一侧朝向立管方向,慢慢落在托钩上,挂稳、立直、找正.3〕带腿或自制底架安装时,散热器就位后,找直、垫平、核对标高无误后,上紧固定卡的螺母.4〕散热器的掉翼面应朝墙安装.2、柱形散热器安装〔1〕按设计图要求,利用所做的统计表将不同型号、规格和组对好并试压完毕的散热器运到各房间,根据安装位置及高度在墙上画出安装中央线.〔2〕散热器托钩和固定卡安装：1〕柱型带腿散热器固定卡安装.从地面到散热器总高的3/4画出水平线,与散热器中央线交点画印记,此为15片以下的双数片散热器的固定卡位置.单数片向一侧错过半片.16片以上者应装两个固定卡,高度仍在散热器3/4高度的水平线上,从散热器两端各进去4〜6片的地方装入.2〕挂装柱型散热器：托钩高度应按设计要求并从散热器的距地高度上返45mm画水平线.托钩水平位置采用画线尺来确定.〔3〕安装散热器：1〕假设为托钩固定,必须待钩子的塞墙砂浆到达强度后再行安装, 假设为带腿散热器那么须散热器就位后再拧紧卡子螺栓,将其固定在散热器上.2〕挂式散热器安装同长翼形一样.3〕带腿散热器安装时,将散热器组抬至安装位置就位,用水平尺找正垂直,检查足腿是否与地面接触平稳、严实.到达规定标准, 将固定卡的螺栓在散热器上拧紧.假设上面也为托钩,那么也须完全到达强度后再行就位.4〕如果散热器安装在轻质结构墙上设置托架时,事先制作好托架.安装托架后,将散热器轻轻抬起落在架上,用水平尺找平、找正、找垂直.然后拧紧固定卡.5〕如果带腿的散热器安装中,出现不平现象.可以用锉刀磨平找正.。

波纹补偿器的安装规范1.在安装产品之前，请检查补偿器的型号和规格是否必须满⾜整个管道系统的设计要求。

2.在两个固定⽀架之间只能安装⼀个补偿器或⼀组⾓度补偿器。

3.固定⽀架必须具有⾜够的强度，以确保不会损坏补偿器；导向⽀架必须有⾜够的导向，否则会影响管道的传输位移。

4.与刚性管相⽐，波纹补偿器的安装更加⽅便。

补偿器可以补偿管道的某些偏差，但这并不意味着不需要管道安装。

因为如果在安装过程中吸收了⼤的位移，则会影响其使⽤寿命。

因此，原则上不建议使⽤补偿器补偿安装偏差。

5.通常，样本中列出的补偿器类型不会吸收扭矩，因此在安装过程中不允许补偿器接收扭矩。

6.对于引流管的补偿器，应注意使导向缸的⽅向与介质的流向⼀致（安装补偿器的流向标记）。

平⾯⾓度补偿器的铰链旋转平⾯应与位移平⾯⼀致。

7.对于需要“冷紧”的伸缩缝，应在补偿器的预变形厚度处拆除⽤于预变形的辅助部件。

8.管道安装完毕后，应拆除补偿器上⽤于运输保护的辅助定位机构和紧固件，并根据设计要求将限位装置调整到规定的位置，以使管道系统能够完全在环境条件下得到补偿。

9，除预拉伸，压缩或“严密”预变形的设计要求外，严禁使⽤波纹管变形法来调节管路的安装偏差，以免影响补偿器的正常功能。

，否则会缩短其使⽤寿命并增加管道，设备和⽀撑部件的负荷。

10，没有其他⽅法可以保证管道中性时，可以采⽤厚壁直管等距铺设，并安装伸缩缝的⽅法。

11.绝缘层应在补偿器的外部保护套上制成，并且不得直接在波纹管上制成。

不得使⽤含氯的绝缘材料。

12.在安装过程中，不允许将焊渣溅到波纹管表⾯或对波纹管造成其他机械损坏。

13.⽀撑必须符合设计要求。

严格禁⽌在安装⽀架之前测试管道中的压⼒，以免损坏补偿器。

14.补偿器允许系统压⼒测试不超过公称压⼒的1.5倍。

15.对于⽤于⽓体介质的补偿器及其连接管，有必要考虑是否有必要在补偿器的连接管上增加临时⽀撑以注⽔。

16.静⽔压试验⽤⽔必须清洁，⽆腐蚀性，并且⽔中氯离⼦的含量不得超过25ppm。

空调立管补偿器安装要求
以下是 8 条关于空调立管补偿器安装要求：
1. 安装的时候可得把位置选好呀！就像战士上战场，选对阵地才能打胜仗不是吗？比如说要避开障碍物，不然怎么能让补偿器好好发挥作用呢！
2. 安装的牢固性那是相当重要啊！你想想，要是松松垮垮的，那不就跟纸糊的一样，这能行嘛！就好比建房子，根基不稳可不行。

3. 补偿器的方向可别装反了呀！这就跟走路走反了方向，能到得了目的地吗？绝对不行的嘛！
4. 安装的过程中要小心点别损伤了补偿器，它可不是铁打的呀，也会“受伤”的呢！这就像爱护宝贝一样爱护它哟！
5. 对安装人员的技术水平可得有要求啊！难道随便拉个人就能干好？那岂不是乱套了！就像开车得有驾照一样。

6. 安装完成后一定要检查检查再检查呀！这可不是走过场，万一有问题没发现，那不就糟糕啦！如同考试做完题得检查一遍才放心。

7. 不同规格的空调立管补偿器安装要求也不一样哦！你总不能拿小鞋给大脚穿吧，多不合适呀！
8. 安装环境也不能忽视呢！阴暗潮湿的地方可别放，总不能让补偿器在“水帘洞”里工作吧！
我觉得空调立管补偿器的安装一定要严格按照这些要求来，不能马虎，这样才能保证它正常有效地工作呀！。

波纹补偿器的安装和使用要求一、波纹补偿器的定义和作用波纹补偿器是一种用于管道系统中的补偿装置，它主要用于解决管道在温度变化、震动或位移等情况下产生的形变问题，保证管道系统的正常运行和安全使用。

二、波纹补偿器的分类根据结构形式和使用场合，波纹补偿器可以分为以下几类：1.金属波纹补偿器：由金属薄板制成，具有耐高温、耐腐蚀等特点，适用于高温、高压和腐蚀性介质等场合。

2.橡胶波纹补偿器：由橡胶材料制成，具有良好的弹性和耐磨性能，适用于低压、低温和非腐蚀性介质等场合。

3.聚四氟乙烯波纹补偿器：由聚四氟乙烯材料制成，具有优异的耐腐蚀性能和低摩擦系数，适用于强酸、强碱等极端环境下使用。

三、波纹补偿器的安装要求1.安装位置：波纹补偿器应该安装在管道系统中的转角、支架处或者管道长度较长的直线段上，以便于对管道产生的形变进行补偿。

2.安装方式：波纹补偿器的安装应该采用固定和支撑相结合的方式，以确保波纹补偿器在使用过程中不会发生位移或者损坏。

3.连接方式：波纹补偿器的连接方式应该根据不同材质和规格的波纹补偿器采用相应的法兰、螺纹、卡箍等连接方式，确保连接紧密可靠。

4.管道预留量：在进行波纹补偿器安装时，需要预留一定长度的管道伸缩量，以便于在管道产生形变时，波纹补偿器能够起到有效的作用。

四、波纹补偿器的使用要求1.温度范围：不同材质和规格的波纹补偿器有其适用温度范围，在使用过程中需要严格按照其适用范围进行操作，避免因温度过高或过低导致波纹补偿器失效。

2.介质要求：不同材质和规格的波纹补偿器有其适用介质范围，在使用过程中需要严格按照其适用介质范围进行操作，避免因介质腐蚀或者侵蚀导致波纹补偿器失效。

3.使用环境：波纹补偿器的使用环境应该干燥、通风、无腐蚀性气体和化学品，避免因外界环境影响导致波纹补偿器失效。

4.定期检查：在使用过程中，需要定期对波纹补偿器进行检查和维护，确保其正常运行和安全使用。

五、总结通过以上的分析可以看出，波纹补偿器在管道系统中起到了至关重要的作用，它能够有效地解决管道在温度变化、震动或位移等情况下产生的形变问题。

管道补偿器安装规范管道补偿器是工业生产中常用的一种管道连接补偿装置，能够在管道受到热胀冷缩或机械振动时起到缓冲作用，因此在安装过程中需要遵循一定的规范，以确保其正常使用和长期的可靠性。

首先，在进行管道补偿器的安装前，需要进行相应的工程准备。

这包括编制安装方案和施工工艺，确定补偿器的数量和型号，检查补偿器的质量和性能符合要求，准备好所需要的安装工具和设备等。

其次，安装补偿器的位置需要经过仔细选择。

一般情况下，应选择在管道的直线段上，避免在弯头、三通等部位安装，以保证补偿器的正常工作。

另外，还需要考虑补偿器的方向，使其与管道的轴线保持一致。

然后，进行补偿器的安装和连接。

首先，要将补偿器进行检查，检查补偿器的外观是否完好无损，连接口是否光滑，运动部件是否正常。

然后，用适当的方法将补偿器固定在管道上，确保连接稳固。

一般情况下，可以通过螺栓、法兰等方式进行固定。

在固定时，需要注意调整补偿器的位置和方向，使其与管道的连接口相对平行，并且避免补偿器发生过大的变形。

接下来，进行补偿器与管道的连接。

一般情况下，可以通过螺栓、法兰等方式进行连接。

在进行连接时，需要保证连接口的平整和密封性。

可以采用防止渗漏的密封胶、填料等材料进行包裹和填充，确保连接口的密封性能。

另外，还需要进行相应的压力测试，以确保连接处不会泄漏。

最后，进行管道补偿器的调试和验收。

在调试时，可以通过改变管道的工作条件，观察补偿器的运动状态，以及管道的变形情况，判断补偿器的运行是否正常。

验收时，需要对补偿器进行一次综合性能测试，包括运动灵活性、密封性能、耐压性能等方面，确保补偿器的性能满足要求。

综上所述，管道补偿器的安装规范主要包括工程准备、位置选择、安装和连接、调试和验收等环节。

只有按照规范进行安装，才能确保补偿器的正常工作和使用寿命，提高管道系统的安全性和可靠性。

A 补偿器技术条件符合性本工程适用性及安装要求A.1补偿器安装前，应检查下列内容：1 使用的补偿器应符合国家现行标准《金属波纹管膨胀节通用技术条件》GB/T 12777、《城市供热管道用波纹管补偿器》CJ/T 3016、《城市供热补偿器焊制套筒补偿器》CJ/T 3016.2的有关规定：2 对补偿器的外观进行检查；3 按照设计图纸核对每个补偿器的型号和安装位置；4 检查产品安装长度，应符合管网设计要求；5 检查接管尺寸，应符合管网设计要求；6 校对产品合格证。

需要进行预变形的补偿器，预变形量应符合设计要求，并记录补偿器的预变形量，记录内容应符合规范规定。

安装操作时，应防止各种不当的操作方式损伤补偿器。

补偿器安装完毕后，应按要求拆除运输、固定装置，并应按要求调整限位装置。

施工单位应有补偿器的安装记录，记录内容应符合规范的规定。

补偿器宜进行防腐和保温处理，采用的防腐和保温材料不得影响补偿器的使用寿命。

A.2波纹管补偿器安装应符合下列规定：1 波纹管补偿器应与管道保持同轴。

2 有流向标记（箭头）的补偿器，安装时应使流向标记与管道介质流向一致。

A.3焊制套筒补偿器安装应符合下列规定：1 焊制套筒补偿器应与管道保持同轴。

2 焊制套筒补偿器芯管外露长度及大于设计规定的伸缩长度，芯管端部与套管内挡圈之间的距离应大于管道冷收缩量。

3 采用成型填料圈密封的焊制套筒补偿器，填料的品种及规格应符合设计规定，填料圈的接口应做成与填料箱圆柱轴线成45°的斜面，填料应逐圈装入，逐圈压紧，各圈接口应相互错开。

4 采用非成型填料的补偿器，填注密封填料时应按规定压力依次均匀注压。

A.4直埋补偿器的安装应符合下列规定：1 回填后固定端应可靠锚固，活动端应能自由活动。

2 带有预警系统的直埋管道中，在安装补偿器处，预警系统连线应做相应的处理。

A.5一次性补偿器的安装应符合下列规定：1 一次性补偿的预热方式视施工条件可采用电加热或其他热媒预热管道，预热升温温度应达到设计的指定温度。

补偿器垂直安装要求主要包括以下几点：
1. 安装位置：补偿器应安装在管道的直线部分，不得安装在弯头、三通、四通等部位。

如果必须安装在这些部位，应在这些部位前后各安装一个固定支架。

2. 安装方向：补偿器的轴线应与管道的轴线保持垂直。

如果由于空间限制无法实现完全垂直，也应尽量保证补偿器的轴线与管道的轴线平行。

3. 安装间距：补偿器的安装间距应根据设计要求和实际情况确定。

一般情况下，两个相邻的补偿器之间的间距不应小于4D（D为管道直径）。

4. 固定方式：补偿器的固定方式应采用专用的固定支架，不得直接用管道支吊架或螺栓固定。

固定支架应有足够的强度和刚度，以防止补偿器在运行过程中发生位移。

5. 安装前的检查：在安装补偿器之前，应对其外观、尺寸、材质等进行检查，确保其符合设计要求和产品质量标准。

同时，还应检查管道的清洁度，防止杂质进入补偿器内部。

6. 安装后的调整：补偿器安装后，应进行系统的水压试验和气密性试验，以检查补偿器的密封性能和补偿效果。

如有问题，应及时进行调整或更换。

7. 定期维护：补偿器在使用过程中，应定期进行检查和维护，确保其正常运行。

如发现补偿器有泄漏、变形、损坏等情况，应及时进行处理。

套筒补偿器的安装要求套筒补偿器是一种常见的管道连接补偿器。

它具有良好的柔性和补偿能力，可以在管道连接处起到补偿位移和震动的作用。

为了确保套筒补偿器的正常运行和使用寿命，安装过程中需要注意以下事项。

套筒补偿器的选型套筒补偿器的选型应根据管道的使用情况和条件进行。

管道的运行压力、温度、介质、管径以及安装位置等都是选型的关键因素。

选用符合管道运行条件的套筒补偿器，才能保证其良好的补偿效果和寿命。

安装前的准备工作在安装套筒补偿器之前，需要做好以下准备工作。

检查套筒补偿器型号和数量检查套筒补偿器的型号和数量是否符合设计要求，并确认其是否符合生产标准。

准备管道支架和附件对于大型套筒补偿器，需要事先准备好管道支架和附件，以便在安装时使用。

检查套筒补偿器的质量和状况对于套筒补偿器的质量和状况需要进行检查，确认没有任何缺陷，以免影响其正常运行。

确认安装位置和方位在进行安装之前，需要确认套筒补偿器的安装位置和方位是否符合设计要求，并做好标记。

安装过程中的要求在进行套筒补偿器的安装过程中，需要注意以下要求。

清洗管道和套筒补偿器在安装之前，需要清洗管道和套筒补偿器内部，以避免其被杂物和污染物侵入。

确保安装的垂直度和平整度在进行安装时，需要确保套筒补偿器的安装位置垂直度和水平度。

如果发现偏差，需要及时调整。

注意管道连接在安装套筒补偿器的同时，需要注意管道连接处的密封性和安全性。

管道连接处需要保持密封性，避免出现泄漏现象。

确保套筒补偿器的预压安装完成后，需要对套筒补偿器进行预压。

预压是为了在管道运行过程中，使套筒补偿器处于正常的工作状态，并且保证其使用寿命。

安装后的检查工作在套筒补偿器安装完成后，需要进行以下检查。

检查管道的通畅性在套筒补偿器安装后，需要检查管道的通畅性。

如果发现管道有阻塞现象，则需要及时处理。

检查套筒补偿器的泄漏在运行一段时间后，需要对套筒补偿器进行检查，查看其是否存在泄漏现象。

如果发现泄漏，则需要及时进行维护。
