无功补偿元件的选型与应用电容电抗无功补偿是电力系统中的一项重要技术,通过补偿系统的无功功率,可以提高电力系统的功率因数,减少传输损耗,改善电压质量,提高系统的稳定性和运行效率。
其中,无功补偿元件在无功补偿系统中起着至关重要的作用,选型合适的无功补偿元件对于实现系统的无功补偿效果至关重要。
本文将就无功补偿元件的选型与应用电容电抗展开论述。
一、电容器与电抗器的作用与特点电容器和电抗器是无功补偿中常用的两种元件,它们在电力系统中具有各自独特的作用与特点。
1. 电容器的作用与特点电容器是一种能够提供无功功率的无源元件,其主要作用是通过供给感性无功功率来补偿系统中所需要的容性无功功率。
其特点如下:(1)电容器对系统的电压有一定的提高作用,可以改善供电电压质量。
(2)电容器可以提供快速的无功功率响应,对于电压波动较大的电力系统特别适用。
(3)电容器的无功功率消耗低,效率高,对于降低系统的无功功率损耗有明显的作用。
2. 电抗器的作用与特点电抗器是一种能够吸收无功功率的支路元件,其主要作用是通过消耗容性无功功率来补偿系统中所需要的感性无功功率。
其特点如下:(1)电抗器可以阻碍无功功率的传输,减少无功功率的流动。
(2)电抗器可以起到稳压作用,抑制电压的过高或过低;同时,也可以减轻电压波动对系统的影响。
(3)电抗器的无功功率消耗较大,效率相对较低,但其信号响应时间短,对电压波动有较好的抑制作用。
二、无功补偿元件的选型原则在进行无功补偿系统设计时,正确选型无功补偿元件是确保系统性能的关键一步。
以下是无功补偿元件选型的原则:1. 功率匹配原则无功补偿元件选型时,应根据系统的无功功率需要进行功率匹配。
对于容性无功功率,应选用电容器进行补偿;对于感性无功功率,应选用电抗器进行补偿。
2. 频率适应原则无功补偿元件的选型应考虑其在系统频率下的特性参数,确保其与系统频率相匹配。
一般情况下,无功补偿元件的频率适应范围应在±0.5%之内。
如何正确选择电容器的参数电容器是电子元件中常见的一种,广泛应用于各种电路中。
正确选择电容器的参数对于保证电路的性能和稳定性至关重要。
本文将介绍如何正确选择电容器的参数。
一、了解电容器的基本参数电容器的基本参数包括容值、额定电压、精度和温度系数等。
容值表示电容器可以储存的电荷量,单位为法拉(F)或微法(F);额定电压表示电容器能够承受的最大电压,超过该电压容易损坏;精度表示电容器的容值与额定值之间的误差范围,一般用百分比表示;温度系数表示电容器容值的变化与温度变化之间的关系。
二、考虑电路的需求在选择电容器参数时,需要根据电路的需求进行合理的选择。
首先确定电路所需要的容值范围,可以根据电容器的容值表找到合适的容值选项。
其次,考虑电路的工作电压范围,选择能够承受该电压范围的电容器。
此外,还需考虑电容器的精度和温度系数,选择能够满足电路要求的电容器。
三、选择适当的电容器类型根据实际需要,选择适当的电容器类型也是十分重要的。
目前常见的电容器类型包括固定电容器、可变电容器、陶瓷电容器、铝电解电容器等。
固定电容器容值稳定,适合在稳定的电路中使用;可变电容器可以根据需要调节其容值,适用于需要频繁调整容值的电路;陶瓷电容器具有良好的高频特性,适合在高频电路中使用;铝电解电容器容值大,适用于大容量需求的电路。
根据电路的特点和要求选择合适的电容器类型。
四、考虑电容器的尺寸和成本除了基本参数和电容器类型外,还需要考虑电容器的尺寸和成本。
电容器的尺寸直接影响到电路的布局和结构设计,需根据实际情况选择合适的尺寸。
同时,也需要考虑电容器的成本,选择符合预算和性能要求的电容器。
五、参考相关标准和规范在选择电容器参数时,可以参考相关的标准和规范。
电容器的制造和质量标准可以帮助我们了解电容器的性能和可靠性。
此外,一些应用场景会有特定的规范和要求,需要在选择电容器参数时加以考虑。
六、结合实际测试和验证最后,在选择电容器参数之后,需要进行实际测试和验证。
无功补偿电容标准
无功补偿是指在交流电路中对无功功率进行调整,以使功率因数达到要求的一种措施。
而电容则是一种常用的无功补偿装置。
在电路中串联一个电容器可以提供无功功率,并使功率因数变得更高。
关于电容的标准,通常有以下几个方面:
1. 额定电压:电容器有一定的耐电压能力,通常在标准中会规定电容器的额定工作电压范围。
2. 额定容量:电容器的容量通常以法拉(F)为单位,标准中
会规定电容器的额定容量范围。
3. 精度等级:电容器的容量精度也是一个重要的标准之一,通常以百分比表示,标准中会规定电容器的容量精度要求。
4. 工作温度范围:标准中也会规定电容器的工作温度范围,以确保电容器在各种环境条件下能够正常工作。
除了以上标准之外,还有一些特殊要求,如耐久性、绝缘电阻等,都会在相关的标准中进行规定。
具体的标准可以参考国家相关的电气标准或行业标准。
电路中的电容参数选定方法
选择电容器的参数需要考虑以下几个因素:
1. 电容值:根据电路的需求确定所需的电容值。
电容值通常以法拉(F)为单位进行表示,可以根据所需的电容值选择合适的电容器。
2. 工作电压:确定电容器所需的最大工作电压,以确保电容器在运行过程中不会过载。
工作电压通常以伏(V)为单位进行表示,选择时应根据电路的工作电压要求选择合适的电容器。
3. 尺寸和封装类型:电容器可采用不同的尺寸和封装形式,如电解电容器、陶瓷电容器等。
选择合适尺寸和封装类型的电容器时,需要考虑电路板的空间限制和电容器的耐热性。
4. 温度系数:电容器的电容值通常会受温度变化的影响。
某些应用中,对电容器的温度系数要求比较高,需要选择具有较低温度系数的电容器。
5. 寿命和可靠性:对于长期使用或对可靠性要求较高的应用,需要选择具有较长使用寿命和可靠性较高的电容器。
6. 成本:成本是一个重要的考虑因素,需要在满足电路需求的前提下选择成本合理的电容器。
综合考虑以上因素,根据电路的需求选择合适的电容器参数。
可以参考电容器的规格表和厂商提供的技术资料,在满足电路性能要求的基础上选择合适的电容器参数。
无功补偿装置的性能参数与指标解读无功补偿装置是一种重要的电力设备,用于管理和调整电力系统中的无功功率。
在现代电力系统中,无功功率是不可避免的,并且可能会导致诸多问题,如电压稳定性下降、效率低下、设备损坏等。
因此,无功补偿装置的性能参数与指标对于电力系统的运行和稳定至关重要。
本文将对无功补偿装置的性能参数与指标进行解读。
一、静态无功补偿装置(SVC)的性能参数与指标1. 静态无功补偿装置的基本性能参数包括无功容量、电压调制范围和响应速度等。
无功容量是指装置能够提供的无功功率大小,通常以千伏安(kVar)为单位。
电压调制范围表示装置能够在电力系统中调整电压的程度,一般以百分比表示。
响应速度是指装置从接收命令到实际调整无功功率所需的时间,常以毫秒(ms)为单位。
2. 静态无功补偿装置的指标包括无功补偿率和功率因数。
无功补偿率是指无功补偿装置所提供的无功功率与系统总无功功率的比值,通常以百分比表示。
功率因数是指电力系统中有功功率与视在功率的比值,它反映了电力系统的运行效率。
在静态无功补偿装置的作用下,功率因数可以得到显著改善,提高电力系统的效率。
二、动态无功补偿装置(DSTATCOM)的性能参数与指标1. 动态无功补偿装置的基本性能参数包括无功容量、电压调制范围、响应速度和谐波抑制能力等。
与静态无功补偿装置相比,动态无功补偿装置的无功容量通常更大,能够提供更高的无功功率。
电压调制范围表示装置对电压进行调整的幅度,响应速度表示调整电压所需的时间,谐波抑制能力表示装置对谐波电压的抑制效果。
2. 动态无功补偿装置的指标包括响应时间、跟踪能力和失控保护等。
响应时间是指装置从接收无功功率调整命令到实际调整所需的时间,它反映了装置的调节速度。
跟踪能力是指装置能否实时跟踪电力系统的无功功率需求。
失控保护是一种安全保护机制,用于防止装置失控或发生故障时对电力系统造成不利影响。
三、无功补偿装置的其他性能参数与指标除了上述提及的性能参数与指标外,还有一些其他的重要参数需要关注。

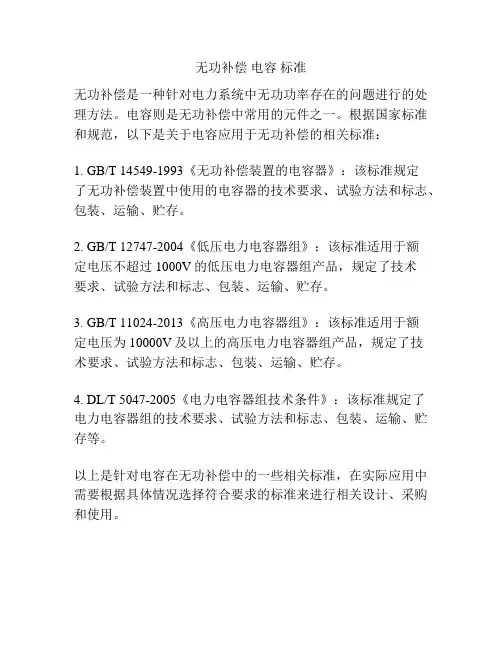

无功补偿电容标准
无功补偿是一种针对电力系统中无功功率存在的问题进行的处理方法。
电容则是无功补偿中常用的元件之一。
根据国家标准和规范,以下是关于电容应用于无功补偿的相关标准:
1. GB/T 14549-1993《无功补偿装置的电容器》:该标准规定
了无功补偿装置中使用的电容器的技术要求、试验方法和标志、包装、运输、贮存。
2. GB/T 12747-2004《低压电力电容器组》:该标准适用于额
定电压不超过1000V的低压电力电容器组产品,规定了技术
要求、试验方法和标志、包装、运输、贮存。
3. GB/T 11024-2013《高压电力电容器组》:该标准适用于额
定电压为10000V及以上的高压电力电容器组产品,规定了技
术要求、试验方法和标志、包装、运输、贮存。
4. DL/T 5047-2005《电力电容器组技术条件》:该标准规定了
电力电容器组的技术要求、试验方法和标志、包装、运输、贮存等。
以上是针对电容在无功补偿中的一些相关标准,在实际应用中需要根据具体情况选择符合要求的标准来进行相关设计、采购和使用。
无功补偿器最佳参数
无功补偿器最佳参数的选择是一个关键的问题,它直接影响到电力系统的稳定性和经济性。
无功补偿器通常用于电网中解决电力负荷无功功率的问题,以提高电力系统的功率因数和稳定性。
无功补偿器参数的选择应考虑以下因素:
1.无功补偿器的功率容量:应根据电力系统的负荷特性和功率因数的要求来确定无功补偿器的功率容量。
2.无功补偿器的投切方式:无功补偿器的投切方式包括手动、自动和智能投切方式。
应根据电力系统的管理和控制要求来选择投切方式。
3.无功补偿器的电容量:无功补偿器的电容量应根据电力系统的功率因数和无功功率需求来确定。
应确保无功补偿器具有足够的电容量,以满足系统的无功功率需求。
4.无功补偿器的响应速度:无功补偿器的响应速度应根据电力系统的负荷特性和稳定性要求来确定。
应确保无功补偿器具有足够快的响应速度,以保证电力系统的稳定性。
综上所述,无功补偿器最佳参数的选择应考虑电力系统的负荷特性、功率因数和无功功率需求,以及无功补偿器的功率容量、投切方式、电容量和响应速度等因素。
- 1 -。

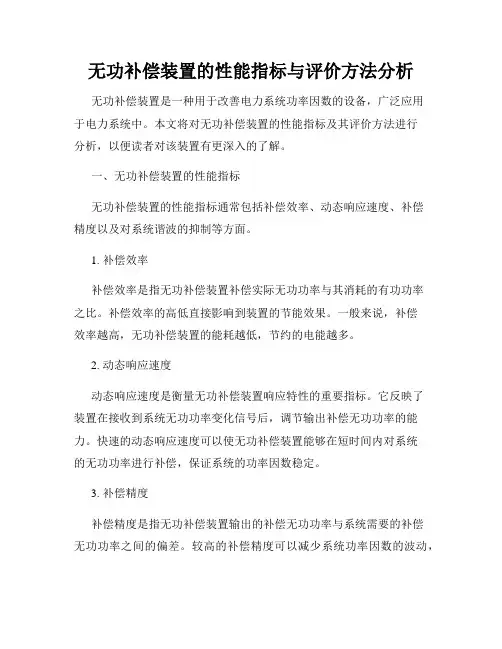

无功补偿装置的性能指标与评价方法分析无功补偿装置是一种用于改善电力系统功率因数的设备,广泛应用于电力系统中。
本文将对无功补偿装置的性能指标及其评价方法进行分析,以便读者对该装置有更深入的了解。
一、无功补偿装置的性能指标无功补偿装置的性能指标通常包括补偿效率、动态响应速度、补偿精度以及对系统谐波的抑制等方面。
1. 补偿效率补偿效率是指无功补偿装置补偿实际无功功率与其消耗的有功功率之比。
补偿效率的高低直接影响到装置的节能效果。
一般来说,补偿效率越高,无功补偿装置的能耗越低,节约的电能越多。
2. 动态响应速度动态响应速度是衡量无功补偿装置响应特性的重要指标。
它反映了装置在接收到系统无功功率变化信号后,调节输出补偿无功功率的能力。
快速的动态响应速度可以使无功补偿装置能够在短时间内对系统的无功功率进行补偿,保证系统的功率因数稳定。
3. 补偿精度补偿精度是指无功补偿装置输出的补偿无功功率与系统需要的补偿无功功率之间的偏差。
较高的补偿精度可以减少系统功率因数的波动,提高系统的稳定性。
因此,补偿装置的补偿精度对电力系统的运行非常关键。
4. 对系统谐波的抑制无功补偿装置应具备对系统谐波的抑制能力。
电力系统中存在的谐波会导致电压波动和设备损耗增加,因此,无功补偿装置需要能够有效地抑制谐波的产生,保证系统的稳定性和可靠性。
二、无功补偿装置的评价方法为了准确评估无功补偿装置的性能,可以采用以下方法进行评价。
1. 实验测试法实验测试法是最直观、最常用的评价方法之一。
通过对已安装的无功补偿装置进行实际测试,测量其在不同工况下的补偿效率、动态响应速度、补偿精度以及对系统谐波的抑制情况。
依据实验测试结果,可以评估装置的性能并进行改进。
2. 模拟仿真法模拟仿真法是通过建立适当的电力系统模型,模拟无功补偿装置的工作过程,通过仿真分析来评价装置的性能。
利用计算机软件对模型进行仿真,可以得到补偿效率、动态响应速度、补偿精度以及对系统谐波的抑制等性能指标。
电容补偿装置中各器件的选择方法电容器首先要确定补偿的容量、方式、分组、以及系统的电压等级及谐波情况,作为电容器的基础选择条件。
例如:系统电压为400V 系统中含有少量的5次及以上谐波,同时补偿容量在450kvar 。
最小负荷的无功功率接近于90kvar 。
三相用电负荷。
以下各个元器件的选取均遵照这个条件设计。
1)首先根据系统中的谐波情况,选择6%的串联电抗器。
6%的电抗器是如何确定的呢?L X L ω= 感抗值 1C X Cω=容抗值*2n f ωπ= (n 谐波次数1、2、3、4、5.。
)因此,随着谐波次数的增加感抗值n*L X 成倍增加、容抗值C X /n 成倍递减。
*C L X n X n=在谐波为n 时 支路的感抗值与容抗值相等,谐波n 次数继续递增,则支路的感抗大于容抗,因此支路成感性,在一个感性的支路就可以达到抑制谐波的作用。
n =当6%*L C X X = n=4.01 因此只要大于4次的谐波,在该支路的阻抗值均成感性,因此达到抑制5次以上谐波的作用。
(由此可知,电抗率以取6%为宜,可避免因电抗器、电容参数的制造误差或运行中参数变化而造成对5次谐波的谐振。
) 2)电容的电压及容量的选取。
系统电压400V 单组容量90Kvar 共补40042516%C V U V ==- 因此选用440V 30Kvar 的电容器 3个作为一个补偿组。
2、电抗器首先要计算电抗器的发热电流,这个电流是电抗器长期运行的电流,也是主回路器件计算的基本标准。
1)电抗率的选择6% 上面已经计算过了,不再累述。
2)发热电流计算发热电流的条件有 电容器的电压等级和容量,以及系统电压400V*(1+10%)、谐波电压(3次1.5%; 5次4%; 7次3%);电容偏差C* (1+5%).111333555771C L C L C L C L X X X X X X X X X X XX =-=-=-=-13151714401.5%4%3%U VU U U U U U ====111333555777U I X U I X U I X U I X ====1.05*Ith =以30kvar 为例,计算所得热电流为85A3、支路熔断器*1.06In Ith = (A B C 相电容偏差6%) 85A*1.06=90.1A 选择NT00 100A4、晶闸管(SKKT 106/16E )晶闸管的额定电流:ITRMS =180A 反向可重复峰值电压:VRRM=1600V在该系统中,当电容器组切除电网时,晶闸管两端将承受至少2倍电网的峰值电压1244V 。

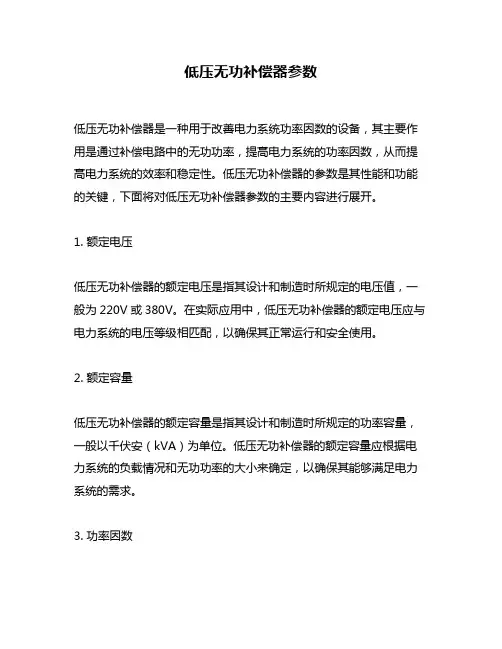

低压无功补偿器参数低压无功补偿器是一种用于改善电力系统功率因数的设备,其主要作用是通过补偿电路中的无功功率,提高电力系统的功率因数,从而提高电力系统的效率和稳定性。
低压无功补偿器的参数是其性能和功能的关键,下面将对低压无功补偿器参数的主要内容进行展开。
1. 额定电压低压无功补偿器的额定电压是指其设计和制造时所规定的电压值,一般为220V或380V。
在实际应用中,低压无功补偿器的额定电压应与电力系统的电压等级相匹配,以确保其正常运行和安全使用。
2. 额定容量低压无功补偿器的额定容量是指其设计和制造时所规定的功率容量,一般以千伏安(kVA)为单位。
低压无功补偿器的额定容量应根据电力系统的负载情况和无功功率的大小来确定,以确保其能够满足电力系统的需求。
3. 功率因数低压无功补偿器的功率因数是指其能够补偿的无功功率与有功功率之比,一般为0.95或以上。
低压无功补偿器的功率因数应根据电力系统的功率因数要求和负载情况来确定,以确保其能够有效地提高电力系统的功率因数。
4. 谐波抑制能力低压无功补偿器的谐波抑制能力是指其能够抑制电力系统中谐波电流的能力,一般以总谐波畸变率(THD)为指标。
低压无功补偿器的谐波抑制能力应根据电力系统中谐波电流的大小和频率来确定,以确保其能够有效地抑制谐波电流的影响。
5. 控制方式低压无功补偿器的控制方式是指其控制电路的设计和实现方式,一般有手动控制、自动控制和远程控制等方式。
低压无功补偿器的控制方式应根据电力系统的要求和实际应用情况来确定,以确保其能够满足电力系统的需求。
6. 保护功能低压无功补偿器的保护功能是指其能够对电力系统中的故障和异常情况进行保护和处理,一般包括过流保护、过压保护、欠压保护、短路保护等功能。
低压无功补偿器的保护功能应根据电力系统的要求和实际应用情况来确定,以确保其能够有效地保护电力系统的安全和稳定。
综上所述,低压无功补偿器的参数是其性能和功能的关键,其主要内容包括额定电压、额定容量、功率因数、谐波抑制能力、控制方式和保护功能等。
无功补偿在电力系统中的电容器选择与配置电力系统中的无功补偿是调节电力负载的重要手段,它不仅可以提高电力质量,还能提高电网的传输能力。
而电容器作为无功补偿的重要组成部分,在电力系统中起着至关重要的作用。
本文将讨论无功补偿在电力系统中的电容器选择与配置。
一、电容器的选择电力系统中的电容器按其电压等级分为低压电容器和高压电容器。
在选择电容器时,需要考虑以下几个因素:1. 电容器的额定电压:电容器的额定电压应大于或等于系统运行电压,以保证其正常运行,并具有足够的安全裕度。
2. 电容器的容量:选择合适的电容器容量是保证无功补偿效果的关键。
容量过小,则无法达到预期的补偿效果;容量过大,则可能造成电力系统的谐振问题。
因此,在选择容量时,需要根据负载的无功功率需求进行合理补偿。
3. 电容器的损耗:电力系统中的电容器存在一定的损耗,这些损耗将转化为热量,影响电容器的寿命。
因此,在选择电容器时,需要考虑其损耗因数和寿命。
二、电容器的配置电容器的配置是指将电容器合理地安装在电力系统的不同位置,以实现最优的无功补偿效果。
1. 单点补偿:单点补偿是指将电容器集中安装在负载侧,通过控制器控制其开关,以实现对负载无功功率的补偿。
这种配置适用于小型的负载系统,能够提供有效的无功补偿。
2. 多点补偿:多点补偿是指将电容器分散安装在电力系统的不同位置,根据不同位置的负载功率需求,分别进行无功补偿。
这种配置适用于大型的负载系统,能够更加精确地进行无功补偿。
3. 静止补偿器配置:静止补偿器是一种集中式的无功补偿设备,它能够通过电力电子器件实现对电容器的精确控制。
在配置静止补偿器时,需要考虑电容器和补偿器之间的匹配,以及静止补偿器的控制策略。
三、电容器的维护与管理为了确保电容器能够正常运行并延长其使用寿命,需要进行定期的维护与管理。
具体措施包括:1. 定期检查电容器的运行状态,包括电压、电流和温度等参数的监测,以及电容器外观的检查。
2. 定期清洁电容器周围的环境,避免灰尘和湿气的积聚,影响电容器的散热和运行。
无功补偿配置及使用说明一高压并联电容器高压并联电容器使用的基本要求:1电容器应有标出的基本参数等内容的制造厂铭牌2电容器周围环境无易燃易爆危险的,无剧烈冲击和震动3电容器安装运行地区环境温度范围,BFM型电容器为-25℃~45℃,BAM型电容器为-40℃~+45℃。
海拔高度不超过1000米。
对安装地点海拔高度超过1000米的电容器,4电容器运行使用应配置放电设备;5电容器正常的运行时,允许过电压在1.1倍额定电压下长期运行.允许过电流,电容器组在 1.3倍额定电流下长期运行.6电容器的实测电容值与额定值之差不超过额定值的-5%~+10%,三相电容器中任何两线路端子间测得较大值与较小电容值之比应不大于1.06.7电容器在工频额定电压下,温度为20℃时的损耗角正切值(tgδ)≤0.0005注:内部装有放电电阻或熔丝的电容器,其损耗角正切值允许增加0.0001.8内部装有放电电阻的电容器,与电源断开后,能在10分钟内由额定电压的峰值降到75伏以下.若要在5分钟内由额定电压的峰值降到50伏以下,则应在订货时加以说明.9三相电容器内部为星形接线,每相均加有放电电阻二断路器在无功补偿装置上的应用电容器在电网中的运行方式,随着无功负荷及电网电压变化而变化,因此电容器组用断路器的操作较为频繁,为此必须解决好两方面问题:合闸时的频率、高幅值的合闸涌流给断路器带来的过电压、机械应力和机械振动开断时,电弧重燃给断路器及其他回路设备带来的重击穿过电压及绝缘冲击。
故并联电容器除应满足一般的技术性能和要求以外,还必须满足以下要求:合闸时,触头不应有明显的弹跳和振动;分闸时不允许有严重的电弧重燃而导致的击穿过电压;应有承受合闸涌流的耐受能力;经常投、切的断路器应具有承受频繁操作的能力。
根据目前国产断路器的生产情况,要同时满足以上四点要求,尚有难度,例如真空断路器虽然适于频繁的操作要求,但存在合闸弹跳和重燃问题,必须加装氧化锌避雷器以进行防止过电压的配合、加装串联电抗器以降低合闸涌流倍数的配合。
无功补偿及补偿电容器的选用一、无功补偿的意义在工业企业中,大量用电设备都是感性负载,如电动机、电焊机、电炉等,并且功率因数都比较低。
功率因数低,不仅使电源设备得不到充分利用,并且无功电流在输电线和电源设备中会引起有功损耗,造成了大量电能的浪费,还会使线路压降增加,严重地影响了电压质量。
1、补偿无功功率,可以增加电网中有功功率的输送比例。
2、补偿无功功率,可以减少发、供电设备的设计容量,减少投资。
例如当功率因数从cosφ₁=0.8增加到cosφ=0.95时,装1kvar的电容器可节省设备容量0.52kW;对原有设备而言,相当于增大了发、供电设备容量。
因此,对新建、改建工程,应充分考虑无功补偿,便可以减少设计容量,从而减少投资。
3、补偿无功功率,可以降低线损。
若cosφ₁为补偿前的功率因数,cosφ为补偿后的功率因数,cos φ>cosφ₁,则由公式ΔΡ%=(1-cosφ₁/cosφ)×100%可知:提高功率因数后,线损率也下降了。
减少设计容量、减少投资,增加电网中有功功率的输送比例,以及降低线损都直接决定和影响着供电企业的经济效益。
所以功率因数是考核经济效益的重要指标,规划、实施无功补偿势在必行。
二、无功补偿的原理由于负载大部分是感性的,需取用感性无功功率。
为此要提高功率因数,就得设法减小感性无功功率。
由于容性无功功率与感性无功功率的性质正好相反,所以要补偿感性负载的无功功率可以采用在感性负载两端并联电容器的办法。
电流在电感元件中做功时,电流超前于电压90°;而电流在电容元件中做功时,电流滞后电压90°。
在同一电路中,电感电流与电容电流方向相反,互差180°。
如果在电感元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流矢量与电压矢量之间的夹角缩小,从而提高电能做功的能力,这就是无功补偿的原理。
三、补偿电容器的选用1、补偿电容量的计算要把感性负载的功率因数从cosφ₁提高到cosφ需并联的电容量C 可按下式求得,即C=(Ptgφ₁-Ptgφ)/ωU²=P (tgφ₁-tgφ)/ωU²例:已知220V、40W的日光灯工作时的电流为0.4A,cosφ=0.545。
电动机无功补偿容量的选择及注意事项浙江省宁海县供电局高补林采用低压静电电容器,在对感应电动机进行无功补偿时.准确、合理地选择补偿容量,可以最大限度地减少系统中流过的无功功率,降低电能的损耗,提高电压质量。
目前,我们对城关公用低压线路上的感应电动机,普遍推行无功就地补偿,以减少公用线路日益上升的线损,我局已作为技改措施计划落实。
1 容量选择1.l 单台三相电动机补偿容量,应把电动机空载时的功率因数补偿至1为原则、若以满载时耗用的无功功率作为补偿依据,空载时必为过补偿。
因此,补偿容量按下式计算:(1)式中U——电动机的额定电压kVI0——电动机的空载电流 AQ——无功补偿容量kvar1.2 补偿容量的校正。
当电网的实际运行电压低于电容器的额定电压,则电容器输出容量达不到额定值,应按下式进行校正。
校正后为实际应补偿的容量:Q′=K2Q (2)式中U eB——电容器的额定电压U L——电网的代表日均方根电压值1.3 对电动机组的补偿,应根据其行业的特点,确定需要系数及同期率,然后由(1)、(2)式求得补偿容量。
2 运行时注意事项2.l 正常巡视电容器的运行情况,如发现有外壳鼓涨、漏油、绝缘放电及温升过高等情况.应及时处理,以防止事故扩大。
2.2在实际运行中,尤其是用电低谷,网络的电压将大大上升,当电网电压超过电容的额定电压的10%时,或电容器电流超过额定电流的1.3倍时,电容器应退出运行。
2.3补偿电容器一定要装设放电装置,放电装置按附图接线,运行时,K1闭合。
放电时,K2闭合。
放电回路不得装设熔丝。
2.4 低压电容器的保护可采用刀闸开关与低压熔断器或空气开关相配合的办法。
10KV线路变压器及电动机无功补偿1.怎样进行无功补偿应采取就地平衡的原则,使电网任一时刻无功总出力(含无功补偿)与无功总负荷(含无功总损耗)保持平衡。
某供电局已实现了变电所的集中补偿,本文不再涉及,仅就10KV线路,配变与电动机的补偿加以讨论。
补偿电容器怎么选择电动机的就地补偿,都是补偿电动机的空载无功:空载无功一般为电动机功率的20~30%。
也就是15KW的电动机补偿3KVAR左右。
接地不规范,正确的应当是配电柜上还有一根线接到接地体上面的。
假如是直接接在配电柜上,而配电柜没有接到接地体的话,那设备漏电的话,配电柜也会带电,是特别危急的。
选择无功补偿主要考虑几个方面:由于电网不洁净,尤其使用变频设备较多的场合,谐波问题严峻,因此无功补偿一般都选用电容器串电抗器。
来防止谐波放大,保证电容器的平安。
1,调谐频率的选择,通过电抗器与电容器阻抗比来确定调谐频率,一般来说预防5次谐波,可选择电抗器6%2,电容器耐电压=系统电压+电抗器压升+谐波电压三者缺一不行。
3,电抗器耐电流=系统电流+谐波电流。
供应一个例题参考:问:将功率因数从0.9提高到1.0所需的补偿容量,与将功率因数从0.8提高到0.9所需的补偿容量相比()A. 一样多B. 更多些C. 少一些D. 不肯定选;B!解释:根据配置无功补偿的计算公式:Qc=P(tg a1-tg a2)其中:Qc,是需要补偿的电容器容量值,单位:KvarP,是系统有功功率,此处可以看作一个确定的有功功率值,单位:Kwtg a1,是补偿前功率因数Cos a1 的相角的正切。
tg a2,是补偿后功率因数Cos a2的相角的正切。
对于从0.9提高到1.0,用三角函数公式计算得:tg a1=0.48,tg a2=0.00带入前面公式:Qc=P*(0.0.48-0.00)=0.48P (Kvar)对于从0.8提高到0.9,用三角函数公式计算得:tg a1=0.75,tg a2=0.48带入前面公式:Qc=P*(0.75-0.48)=0.27P (Kvar)所以:选:B,更多一些。
这说明,当功率因数较低的时候,提高功率因数的代价,比原本功率因数高的时候,来的更简单。
与同学考试是一个道理。
平常考60、70分的同学,要考80分、90分,比平常考90分的同学盼望考99分简单。
无功补偿装置的选型及参数调节无功补偿装置是电力系统中常用的设备,用于补偿电力系统中的无功功率,提高系统的功率因数,改善电力质量。
本文将就无功补偿装置的选型和参数调节进行探讨。
一、无功补偿装置的选型无功补偿装置根据其工作原理和补偿方式的不同,可以分为静态无功补偿装置和动态无功补偿装置两大类。
1. 静态无功补偿装置静态无功补偿装置是指通过电容器、电感器等静态元件进行无功功率的补偿。
根据补偿方式的不同,静态无功补偿装置又可以分为并联补偿和串联补偿两种。
(1)并联补偿并联补偿是指将电容器或电容器组与电网并联连接,通过提供电网所需的无功功率来实现补偿。
在并联补偿中,电容器的容量需要根据负载的状况进行选型。
一般来说,负载较为稳定的情况下,可以选用固定容量的电容器;而负载波动较大的情况下,应选用可调节容量的电容器。
(2)串联补偿串联补偿是指将电感器或电抗器与电网串联连接,通过提供电网所需的无功功率来实现补偿。
同样地,在串联补偿中,电感器的参数需要根据负载的情况进行选择。
负载较为稳定的情况下,可以选用固定参数的电感器;而负载波动较大的情况下,应选用可调参的电感器。
2. 动态无功补偿装置动态无功补偿装置是指通过电力电子器件控制无功功率的补偿。
常见的动态无功补偿装置包括静止无功发生器(STATCOM)和静止同步补偿器(SVC)等。
动态无功补偿装置的选型主要需要考虑装置响应的速度、补偿容量、电流和电压的能力等因素。
根据电力系统的需求进行综合评估后,才能选择合适的动态无功补偿装置。
二、无功补偿装置参数调节无功补偿装置的参数调节需要根据电力系统的工作条件和要求进行调整,以最大程度地提高系统的无功补偿效果。
1. 并联补偿参数调节在并联补偿中,电容器的参数调节主要包括容量的选择和电压的调整。
(1)容量的选择电容器的容量选择应考虑系统的负载情况和无功功率需求。
容量过小会导致无功功率补偿效果不佳,而容量过大则会造成电容器的浪费。
低压无功补偿器参数一、无功补偿器的概述• 1.1 无功补偿器的作用• 1.2 无功补偿器的分类• 1.3 无功补偿器的工作原理二、低压无功补偿器的参数选择• 2.1 无功补偿容量的确定• 2.2 无功补偿器的电压等级• 2.3 无功补偿器的容量性能参数• 2.4 无功补偿器的额定电压和额定电流• 2.5 无功补偿器的调节方式三、低压无功补偿器的参数计算方法• 3.1 无功补偿容量的计算• 3.2 无功补偿器的电压等级的计算• 3.3 无功补偿器的容量性能参数的计算• 3.4 无功补偿器的额定电压和额定电流的计算• 3.5 无功补偿器的调节方式的确定四、无功补偿器参数的优化• 4.1 优化无功补偿容量的选择• 4.2 优化无功补偿器的电压等级• 4.3 优化无功补偿器的容量性能参数• 4.4 优化无功补偿器的额定电压和额定电流• 4.5 优化无功补偿器的调节方式五、低压无功补偿器的实际应用• 5.1 无功补偿器在电力系统中的应用• 5.2 无功补偿器在工业生产中的应用• 5.3 无功补偿器在建筑领域中的应用• 5.4 无功补偿器在交通运输中的应用六、无功补偿器参数的调试与维护• 6.1 无功补偿器参数的调试要点• 6.2 无功补偿器参数的维护方法• 6.3 无功补偿器故障排除与处理七、总结无功补偿器是电力系统中的重要设备,能够提高系统的功率因素,降低线路和设备的损耗,增强电力系统的稳定性。
通过合理选择和优化无功补偿器的参数,可以有效地提高系统的运行效率和经济性。
同时,对无功补偿器的参数进行调试和维护工作,能够确保其正常运行和延长使用寿命。
在实际应用中,无功补偿器广泛应用于电力系统、工业生产、建筑领域以及交通运输等各个领域。
通过对无功补偿器参数的研究和优化,可以进一步提高系统的能效和可靠性。
无功补偿电容器运行特性参数选取
1 电力电容器及其主要特性参数
电力电容器是无功补偿装置的主要部件。
随着技术进步和工艺更新,纸介质电容器已被自愈式电容器所取代,自愈式电容器采用在电介质中两面蒸镀金属体为电极,其最大的改进是电容器在电介质局部击穿时其绝缘具有自然恢复性能,即电介质局部击穿时,击穿处附近的金属涂层将熔化和气化并形成空洞,由此虽然会造成极板面积减少使电容C 及相应无功功率有所下降,但不影响电容器正常运行。
自愈式电容器主要特性参数有额定电压、电容、无功功率。
1. 1 额定电压
GB 1274721991《自愈式低电压并联电容器》第3. 2 条规定“电容器额定电压优先值如下0. 23 ,0. 4 ,0. 525 及0. 69 kV。
”电容器额定电压选取一般比电气设备额定运行电压高5 %。
1. 2 电容
电容器的电容是极板上的电荷相对于极板间电压的比值,该值与极板面积、极板间绝缘厚度和绝缘介质的介电系数有关,
其计算式为C = 1 4πε× S D
式中ε为极板间绝缘介质的介电系数; S 为电容器极板面积; D 为电容器绝缘层厚度。
在上式中,电容C 数值与电压无直接关系, C 值似乎仅取决于电容器极板面积和绝缘介质,但这只是电容器未接网投运时的静态状况;接网投运后,由于电介质局部击穿造成极板面积减少从而会影响到电容C 数值降低,因此运行过程中, 电容C 是个逐年衰减下降的变量,其衰减速度取决于运行电压状况和自身稳态过电压能力。
出厂电容器的电容值定义为静态电容。
一般,投运后第一年电容值下降率应在2 %以内,第二年至第五年电容值下降率应在1 %~
2 % ,第五年后因电介质老化,电容值将加速下降,当电容值下降至出厂时的85 %以下,可认为该电容器寿命期结束。
1. 3 无功功率
在交流电路中,无功功率QC = UI sinφ由于电容器电介质损耗角极小,φ= 90°,所以sin φ= 1 ,则无功功率QC = UI =ωCU2 ×10 - 3 = 2πf CU2 ×10 - 3 (μF) ,从该式可见,电容器无功功率不仅取决于电容C ,而且还与电源频率f 、端电压U 直接相关,电容器额定无功功率的准确定义应是标准频率下外接额定电压时静态电容C 所对应的无功率。
接网投运后电容器所输出实际无功功率能否达到标定容量,则需视运行电压状况。
当电网电压低于电容器额定电压时,电容器所输出的无功功率将小于标定值。
因此如果电容器额定电压选择偏高,电容器实际运行电压长期低于额定值,很可能因电容器无功出力低于设计值造成电网无功短缺。
2 无功补偿电容装置参数的选取误区
无功补偿装置在进行设计选型及设备订货时,提供给厂家的参数往往仅是电容补偿柜型号和无功功率数值,而电容器额定电压及静态电容值这两个重要参数常被忽略。
由于电容器生产厂家对产品安装处电压状况不甚了解,在产品设计时往往侧重于降低产品生产成本和减少电介质局部击穿,所选取的电容器额定电压往往高于国家标准推荐值,这样做对电网运行的无功补偿效果会造成什么影响对电网建设投资又会引起什么变化呢可通过以下案例进行分析。
例如某台10 0. 4 kV 变压器,按照功率因数0. 9 的运行要求,需在变压器低压侧进行集中
无功补偿,经计算需补偿无功功率100 kvar ,如果按额定电压U = 450 V 配置电容器,根据QC=ωCU2 ×10 - 3 计算,电容器组的静态电容值C 为1 572μF ,接入电网后在运行电压U =400 V 的状态下,该电容器实际向电网提供的无功功率QC 为79 kvar ,补偿效果仅达预期的79 %。
反之,在上述条件下,要想保证实际补偿效果为100 kvar ,则至少需配置电容器无功功率为127 kvar ,也就意味着设备投资需要增加27 %。
中山市2004 年变压器增加898 台,合计容量近60 万kvar ,按30 %补偿率计需补偿无功功率近18 万kvar 。
按上述分析,如选取额定电压为450 V ,则无功补偿量需在原有数字上增加4. 86 万kvar ,既便采取交流接触器投切静态补偿方式,设备购置投资亦需增加1 080 万元年。
如采取晶闸管投切动态补偿方式,则设备购置投资增加额则达到1980 万元年。
因此,为保证实际补偿效果与设计一致,无功补偿设备订货不仅应提出电容补偿柜的型号和无功功率数量,还应明确电容器额定电压,同时应要求设备生产厂家在电容器出厂铭牌上标明无功功率数量,额定电压数值以及静态电容C 数值。
3 低压电容器额定电压及稳态过电压范围的选取
从以上分析可见,电容器额定电压高于运行电压可能造成补偿容量不足或引起设备投资的增加;而电容器额定电压选取过低又可能因电介质局部击穿造成电容C 值下降从而影响补偿效果。
正确的选择原则应是在保证补偿效果的前提下,既满足建设前期设备投资最少,同时又需做到电容器运行期间电介质局部击穿率最低,也就是说电容器运行电压需尽可能保持在电容器所允许的稳态过电压范围内。
GB 1274721991《自愈式低电压并联电容器》第4. 1. 5. 1 条对电容器稳态过电压明确规定如下“电容器应能在1. 1 倍额定电压下长期运行,并且在整个使用寿命期内可承受200 次以内的1. 15 倍额定电压值的电压冲击。
”中山市1998 年以来公用变压器低压台区的供电半径基本达到城镇为250 m 以内,农村为500 m 以内,变压器设置按深入负荷中心原
则,75 %以上的低压负荷分布在变压器附近150 m 内,根据国家《供电营业规则》规定10 kV 及以下三相供电用户受电端电压偏差为±7 %,220 V 单相供电用户受电端电压偏差为+ 7 %~ - 10
%。
本着兼顾变压器近端用户最高受电端电压和远端用户最低受电端电压的原则,一般10 0. 4 kV 公用变压器低压出口平均电压保持在400~440 V ,但短时间仍存在 440 V 的最高电压。
近期,对550 台公用配电变压器的抽样检测数据1300 万组进行统计分析,看到电压为400~440 的抽样数据1 181 万组,约占90. 85 %;电压为440~460 V 的108. 4 万组,约占8. 34 %; 电压≥460 V 的10. 6 万组,约占0. 82 %。
按以上变压器低压运行状况,如电容器额定电压选取400 V ,则每台变压器所配置电容器大约每年可能经受193 次1. 15 倍额定电压冲击,显而易见,对于电容器极板局部击穿乃至运行寿命都非常不利。
如果将电容器额定电压提高,又将大大增加设备投资。
对此,采取的做法是按国家标准优先推荐值选取电容器额定电压为400 V ,同时电容器投切采用并联控制原则。
4 并联控制投切电容器
采取电容器安装处的功率因数和电压两参数为投切控制依据来进行综合控制,可确保无功补偿装置电容器运行区域始终保持在1. 1 倍稳定过电压范围。
电容器投入运行的条件为功率因数低于设计要求且电压低于上限值,或电压低于下限值同时功率因数小于1 ;切除电容器退出运行的条件为功率因数高于1 或电压高于上限值。
一般电压上限取1. 05 倍额定电压,电压下限取0. 9 倍额定电压。
近期,笔者对所在地区2002 年安装的320 套公用变压器低压侧无功补偿电容器进行抽检测试,所得数据显示安装处功率因数为0. 91 ~0. 99 之间,最高运行电压为419 V ,电容器静态电容值年平均下降 1. 2 %。
事实证明,采取功率因数与电压并联控制投切方式,无功功率的补偿效果及稳定电容器的运行电压均效果良好。
