工程制图试题及答案和习题集答案cad

模拟试卷1一、单项选择（每题1分，共40分）1、AUTOCAD的坐标体系，包括世界坐标和（）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、如需对所选图形作出规则的复制，该使用（）。

A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令3、使用下面的哪个操作可以完成对所选图形的移动（）。

A、MOVEB、ROTAEC、COPYD、MOCORO4、用LINE命令画出一个矩形，该矩形中有（）图元实体。

A、1个B、4个C、不一定D、5个5、剪切物体需用（）命令。

A、TrimB、ExtendC、StretchD、Chamfer6、当使用LINE命令封闭多边形时，最快的方法是（）。

A、输入C回车B、输入B回车C、输入PLOT回车D、输入DRAW回车7、AUTOCAD中的图层数最多可设置为（）。

A、10层B、没有限制C、5层D、256层8、ARC子命令中的（S，E，A）指的是哪种画圆弧方式（）。

A、起点、圆心、终点B、起点、终点、半径C、起点、圆心、圆心角落D、起点、终点、圆心角9、在执行SOLID命令后，希望所画的图元内部填充，必须设置（）。

A、FILL为ONB、FILL为OFFC、LTSCALED、COLOR10、OFFSET命令前，必须先设置（）。

A、比例B、圆C、距离D、角度11、用缩放命令“scale”缩放对象是：（）。

A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象12、拉伸命令“stretch”拉伸对象时，不能：（）。

A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象13、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了（）。

A、增量B、封闭C、百分数D、动态14、在AUTOCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了（）。

A、灰度颜色B、索引颜色C、真彩色D、配色系统15、在AutoCAD中给一个对象指定颜色的方法很多，除了（）。

工程制图及CAD测试题1 设计中心默认位置在右下角。

（） [单选题] *A trueB false(正确答案)2 平行光不会衰减。

（） [单选题] *A true(正确答案)B false3 高光区域的尺寸取决于材质的粗糙度。

（） [单选题] *A true(正确答案)B false4 AutoCAD可以支持4种类型的光源:环境光、平行光、点光源和聚光灯。

从这些光源发出的光空过面，默认情况下会投下阴影。

（） [单选题] *A trueB false(正确答案)5 场景是表现图形全局或局部的特殊视图。

（） [单选题] *A true(正确答案)B false6 偏移三维实体上的面时，输入正值将增大实体的体积。

（） [单选题] *A true(正确答案)B false7 把一个组合的三维实体分割成独立的实体，每个实体将保留原实体的图层和颜色设置。

（） [单选题] *A true(正确答案)B false8 可以使用Solidedit命令修改三维实体单条边上的颜色。

（） [单选题] *A true(正确答案)B false9 Fillet命令只能对三维实体上的直边倒圆角。

（） [单选题] *A trueB false(正确答案)10 三维阵列只有矩形方式（即定行数、列数和层数）。

（） [单选题] *A trueB false(正确答案)11 Tabsurf命令用于创建旋转曲面网格。

（） [单选题] *A trueB false(正确答案)11 在运行3DOrbit命令时，可以显示透视图与平行投影视图。

（） [单选题] *A true(正确答案)B false12 3DOrbit命令用于连续旋转观察三维对象的运动，即使是处于着色模式。

（）[单选题] *A true(正确答案)B false13 在运行3DOrbit命令时，可以观察着色的视图。

（） [单选题] *A true(正确答案)B false14 批处理打印实用程序独立于AutoVAD运行，可以从AutoVAD程序组中执行它。

模拟试卷4一、单选题1、（）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：A、直线B、多段线C、多线D、样条曲线2、在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和A、建筑结构图B、建筑截面图C、建筑详图D、建筑给排水图3、通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是A、长对正，高相等，宽平齐B、长相等，高平齐，宽对正C、长平齐，高对正，宽相等D、长对正，高平齐，宽相等4、使用publish 命令发布建筑工程图纸到DWF 文件时，如果文件中不包含图层和块的信息，需要在“发布选项…”中的（）里设置A、常规DWF选项B 、DWF 信息选项C、D WF 数据选项D、D WF 文件选项5、建筑平面图中作为轴线的构造线（线型为“ISO dash dot”），无论怎样缩放，都体现不出该对象为点划线，可能造成这种现象的原因是A、构造线不能够设置线型，改为直线即可B、对象的线型只有在图层中设置才有效C、全局线型比例因子太大或太小D、着色模式改为“二维线框”6、在建筑平面图中标注数值?120、± 120时需要输入的字符代码是A、%%u120 ，%%c120B、%%o120 ，%%u120C、%%c120 ，%%p120D、%%d120 ，%%u1207、对建筑图进行标注，当标注线与图线重合时，可以省略的标注内容是A、尺寸线B、尺寸界线C、箭头标记D、尺寸数字8、下列关于标高标注说法错误的是A、标高是标注建筑物高度的一种尺寸标注形式B、标高包括相对标高和绝对标高两种C、建筑物底层地坪高度是相对标高的零点D、标高数字一般保留四位小数9、建筑总平面图中标注的尺寸以( )为单位，一般标注到小数点后( )位；其它建筑图样(平、立、剖面)中所标注的尺寸则以( )为单位；标高都以( )为单位。

A、m、2、cm、mB 、m 、2、mm、mC、cm、3、mm、cmD 、3、m、m10、建筑图上的尺寸单位，除标高及总平面以( )为单位外，其他必须以( )为单位。

cad工程制图期末考试题及答案CAD工程制图期末考试题一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 以下哪个选项不是AutoCAD图层属性？A. 颜色B. 线型C. 线宽D. 填充答案：D3. 在AutoCAD中，哪个命令可以创建圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A4. 以下哪个命令不是AutoCAD中的修改命令？A. MOVEB. COPYC. ARRAYD. ZOOM答案：D5. 在AutoCAD中，以下哪个命令用于绘制多段线？A. LINEB. POLYLINEC. SPLINED. ARC答案：B6. 以下哪个选项不是AutoCAD中的尺寸标注类型？A. 线性尺寸B. 角度尺寸C. 半径尺寸D. 面积尺寸答案：D7. 在AutoCAD中，哪个命令用于创建块？A. BLOCKB. INSERTC. WBLOCKD. MINSERT答案：A8. 以下哪个选项不是AutoCAD中的几何约束类型？A. 垂直B. 水平C. 相切D. 颜色答案：D9. 在AutoCAD中，哪个命令可以快速访问工具栏？A. TOOLBARB. MENUBARC. STATUSBARD. COMMANDLINE答案：A10. 以下哪个选项不是AutoCAD中的视图命令？A. VIEWB. DVIEWC. 3DORBITD. PLOT答案：D二、填空题（每空2分，共20分）1. 在AutoCAD中，使用________命令可以创建新的图层。

答案：LAYER2. 当需要修改对象的属性时，可以使用________命令。

答案：PROPERTIES3. 在AutoCAD中，________命令用于创建圆。

答案：CIRCLE4. 要将一个对象复制到另一个位置，可以使用________命令。

工程制图CAD 试卷（ A 卷）闭卷班级： 姓名： 学号：1. 某一线段的H 、V 面投影如下所示，试绘出该线段实际长度L 和与H 面的倾角。

15分X Oa'b'abXOa'b'a bXY b -Y aY b -Y aLα2. 设直线AB 上一点C 将AB 分成3：2，求C 点的投影。

6分XOa'b'abcc'3.补绘第三面投影，并标注点的位置。

9分b(f)a(e)d(h)c(g)b''(c'')f''(g'')a''(d'')e''(d'')f'g'e'a'b'c'a'd'4. 作图判断相对位置关系，并在正确的选项前画勾。

15分（每图5分）XOa'b'k'a bk( ) 点在直线上( ) 点不在直线上X O( ) 两直线相交( ) 两直线交叉XO( ) 点在平面上( ) 点不在平面上( ) 直线在平面上( ) 直线不在平面上a bca'c'b'kk'5. 完成平面四边形ABCD 的水平投影。

15分XOa'b'abd'c'dc6. 求作平面ABC 与平面DEF 的交线，并判别可见性。

20分X Oa'b'a bd'e'def'fcc'6. 一组合体立体图（中心为一圆孔）如下所示，画出组合体的三面投影图。

20分。

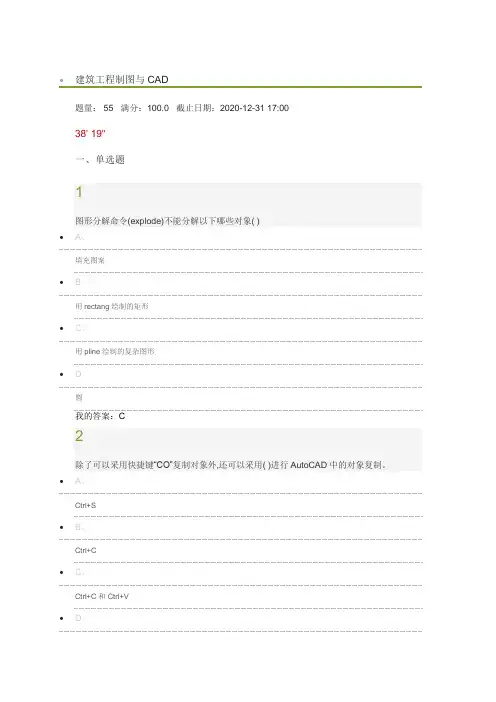

•建筑工程制图与CAD题量： 55 满分：100.0 截止日期：2020-12-31 17:0038' 19''一、单选题1图形分解命令(explode)不能分解以下哪些对象( )•A、填充图案•B、用rectang绘制的矩形•C、用pline绘制的复杂图形•D、圆我的答案：C2除了可以采用快捷键“CO”复制对象外,还可以采用( )进行AutoCAD中的对象复制。

•A、Ctrl+S•B、Ctrl+C•C、Ctrl+C和Ctrl+V•D、Ctrl+P我的答案：C3系统默认的绘制多段线的快捷命令是( )。

•A、P•B、L•C、PL•D、PLI我的答案：C4AutoCAD中绘制直线的快捷键为( )。

•A、LIN•B、L•C、XL•D、LI我的答案：A5可以在命令行中输入( )启动拉伸命。

bhatch•B、hatch•C、stretch•D、length我的答案：C6( )命令用于AutoCAD绘制指定内外直径的圆环或填充圆•A、圆弧•B、圆环•C、椭圆•D、圆我的答案：B7绘制一直线的平行线可用多种方法,下列( )方法不适合绘制平行线。

•A、移动•B、用直线命令画线,使用平行捕捉复制•D、偏移我的答案：B8用旋转命令“rotate”旋转对象时:( )。

•A、必须使用参考方式•B、必须指定旋转角度•C、可以在三维空间缩放对象•D、必须指定旋转基点我的答案：D9图纸中A1的大小为( )。

•A、297 ×420•B、1189×841•C、594 ×841•D、420 ×594我的答案：C10在AutoCAD绘制POLYGON正多边形时。

下列( )方式是错误的。

•A、内接正多边形•B、外切正多边形•C、确定边长方式•D、确定圆心、正多边形点的方式我的答案：D11图纸的标题栏一般在( )。

•A、图纸左下角及图框线内•B、图纸右下角及图框线外•C、图纸左下角及图框线外•D、图纸右下角及图框线内我的答案：D12用缩放命令“scale”缩放对象时( )。

cad作图试题及答案CAD作图试题一、选择题1. 在CAD中，以下哪个命令用于创建圆？A. CIRCLEB. RECTANGLEC. POLYGOND. ELLIPSE答案：A2. 如何在CAD中选择多个对象？A. 按住Ctrl键并单击每个对象B. 按住Shift键并单击每个对象C. 按住Alt键并单击每个对象D. 单击并拖动鼠标选择区域答案：A二、填空题1. 在CAD中，使用____命令可以绘制直线。

答案：LINE2. 若要将一个对象复制到另一个位置，可以使用____命令。

答案：COPY三、简答题1. 描述在CAD中如何创建一个矩形。

答案：要创建一个矩形，首先使用RECTANG命令，然后指定矩形的起点，接着指定矩形的对角点。

2. 解释在CAD中如何使用修剪命令。

答案：使用修剪命令（TRIM），首先选择修剪命令，然后选择要修剪的对象，最后选择要修剪掉的部分。

四、绘图题1. 根据以下尺寸绘制一个圆形和一个矩形。

- 圆形半径：50单位- 矩形长：100单位，宽：50单位答案：请在CAD软件中按照给定的尺寸绘制一个圆形和一个矩形。

2. 绘制一个等边三角形，边长为75单位，并在三角形的每个顶点上绘制一个半径为10单位的圆。

答案：在CAD软件中，首先绘制一个边长为75单位的等边三角形，然后在每个顶点上绘制一个半径为10单位的圆。

五、综合应用题1. 使用CAD绘制一个简单的房屋平面图，包括客厅、厨房、卧室和卫生间。

答案：在CAD软件中，首先绘制房屋的外轮廓，然后分别绘制客厅、厨房、卧室和卫生间的区域，确保每个区域的尺寸和布局符合设计要求。

2. 根据给定的尺寸绘制一个楼梯平面图，包含台阶和平台。

答案：在CAD软件中，根据给定的尺寸绘制台阶和平台，确保每个台阶的高度和宽度一致，平台的尺寸符合设计要求。

专业、班级 __________________ 学号 ______________ 姓名____________A卷…………………密…………………….封…………………线………………………中南大学工程制图试卷(试卷一)一、选择题(本大题共2小题，共10分)1．(本小题5分)已知主、俯两视图，正确的左视图是________。

2．(本小题5分)已知主、左两视图，正确的俯视图是________。

(a) (b) (c) (d)二、截交线(本大题共1小题，共10分) 1．(本小题10分)完成水平投影，补画侧面投影。

三、二求三(本大题共2小题，共25分) 1．(本小题15分)补画左视图2．(本小题10分)补画左视图四、剖视剖面(本大题共3小题，共35分)1．(本小题10分)改正剖视图中的错误。

2．(本小题15分)主视图改画成半剖视图，并画出全剖视的左视图：3．(本小题10分)把主视图画成全剖视：五、综合运用(本大题共1小题，共20分)根据轴测图和给出的主视图，采用适当的表达方法，补全表达该机件所需的各视图。

工程制图期末复习试题一、点、线的投影作图。

1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。

3、已知：正平线AB的实长为50mm。

求作：a′(一解即可)4、已知：A、B、C点的二面投影。

求作：A、B、C的第三面投影。

5、完成四边形ABCD的水平投影。

二、选择题：1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。

2、已知物体的主、俯视图，正确的左视图是（）图。

3、点A在圆柱表面上，正确的一组视图是（）4、根据主、俯视图，选择正确的主视图的剖视图。

（）5四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。

x五、由已知立体的两个视图，补画第三视图。

六、补画平面立体被截切后的水平投影和侧面投影。

七、补全圆柱被截切后的侧面投影。

（保留作图线）八、补全相贯线正面投影。

《工程制图与AUTOCAD》题库及答案1、构建下列图形的方法,哪些说法正确?A、 a)B、 b)C、 c)D、 d)答案： ABCD解析：都正确。

2、运用A、B两个图形进行布尔运算,下列运算结果中哪些是正确的?A、 1B、 2C、 3D、 4答案： ABCD解析：都正确。

3、CAD的英文全称是____,它的中文含义是____。

答案： Computer Aided Design；计算机辅助设计；解析：CAD的含义。

4、启动AutoCAD 2004的方法主要有通过 ____、____及____启动。

答案：桌面快捷方式；开始菜单方式；打开文件方式；解析：CAD的启动方法。

5、如果AutoCAD某菜单项后带有____号,表示选取该项后将通过打开____框为该命令的操作指定参数。

答案：省略；对话；解析：菜单项的用法。

6、AutoCAD无法实现类似Word的文字查找或者替换功能。

( )答案：错误7、在AutoCAD中查询距离仅报告两点之间的真实三维距离。

( )答案：错误8、在AutoCAD中无法使用透视方式观察三维模型。

( ) 答案：错误9、范围缩放可以显示图形范围并使所有对象最大显示。

( )答案：正确10、缩放命令“zoom”和缩放命令“scale”都可以调整对象的大小,可以互换使用。

( )答案：错误11、“多行文字”和“单行文字”都是创建文字对象,本质是一样的。

( )答案：错误12、可以通过输入一个点的坐标值或测量两个旋转角度定义观察方向。

( )答案：正确13、STRETCH命令只能将实体拉长。

( )答案：错误14、OOPS能把上一次被ERASE命令删除的实体恢复出来,且只能恢复一次。

( )答案：正确15、用AutoCAD绘制图形时,其绘图范围是有限的。

( ) 答案：错误16、COPY命令产生对象的拷贝,而保持原对象不变。

( )答案：正确17、用户坐标系统(UCS)有助于建立自己的坐标系统。

( )答案：正确18、特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。

大一工程制图cad考试题及答案一、选择题（每题2分，共20分）1. 在CAD中，使用哪个命令可以绘制直线？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：A2. 以下哪个选项是CAD中创建圆的正确命令？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A3. 如何在CAD中快速选择多个对象？A. 使用鼠标左键拖动选择框B. 按住Shift键点击对象C. 按住Ctrl键点击对象D. 按住Alt键点击对象答案：C4. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A5. 如何在CAD中测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用SCALE命令答案：A6. 在CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A7. 如何在CAD中创建一个圆弧？A. 使用ARC命令B. 使用CIRCLE命令C. 使用ELIPSE命令D. 使用POLYGON命令答案：A8. 在CAD中，哪个命令用于创建椭圆？A. ELLIPSEB. CIRCLEC. ARCD. POLYGON答案：A9. 如何在CAD中创建一个圆？A. 使用CIRCLE命令B. 使用ARC命令C. 使用POLYGON命令D. 使用RECTANGLE命令答案：A10. 在CAD中，哪个命令用于创建样条曲线？A. SPLINEB. LINEC. ARCD. ELLIPSE答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以绘制多段线。

答案：PLINE2. 要创建一个具有特定宽度的线，可以使用CAD中的____命令。

答案：PENWIDTH3. 在CAD中，____命令用于创建一个点。

专业、班级 __________________ 学号 ______________ 姓名____________A卷…………………密…………………….封…………………线………………………中南大学工程制图试卷(试卷一)一、选择题(本大题共2小题，共10分)1．(本小题5分)已知主、俯两视图，正确的左视图是________。

2．(本小题5分)已知主、左两视图，正确的俯视图是________。

(a) (b) (c) (d)二、截交线(本大题共1小题，共10分) 1．(本小题10分)完成水平投影，补画侧面投影。

三、二求三(本大题共2小题，共25分) 1．(本小题15分)补画左视图2．(本小题10分)补画左视图四、剖视剖面(本大题共3小题，共35分)1．(本小题10分)改正剖视图中的错误。

2．(本小题15分)主视图改画成半剖视图，并画出全剖视的左视图：3．(本小题10分)把主视图画成全剖视：五、综合运用(本大题共1小题，共20分)根据轴测图和给出的主视图，采用适当的表达方法，补全表达该机件所需的各视图。

工程制图期末复习试题一、点、线的投影作图。

1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。

3、已知：正平线AB的实长为50mm。

求作：a′(一解即可)4、已知：A、B、C点的二面投影。

求作：A、B、C的第三面投影。

5、完成四边形ABCD的水平投影。

二、选择题：1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。

2、已知物体的主、俯视图，正确的左视图是（）图。

3、点A在圆柱表面上，正确的一组视图是（）4、根据主、俯视图，选择正确的主视图的剖视图。

（）5、已知圆柱切割后的主、俯视图，正确的左视图是（）图。

四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。

xzy H y W(b')a'五、由已知立体的两个视图，补画第三视图。

六、补画平面立体被截切后的水平投影和侧面投影。

专业、班级 __________________ 学号 ______________ 姓名____________A卷…………………密…………………….封…………………线………………………中南大学工程制图试卷(试卷一)一、选择题(本大题共2小题，共10分)1．(本小题5分)已知主、俯两视图，正确的左视图是________。

2．(本小题5分)已知主、左两视图，正确的俯视图是________。

(a) (b) (c) (d)二、截交线(本大题共1小题，共10分) 1．(本小题10分)完成水平投影，补画侧面投影。

三、二求三(本大题共2小题，共25分) 1．(本小题15分)补画左视图2．(本小题10分)补画左视图四、剖视剖面(本大题共3小题，共35分)1．(本小题10分)改正剖视图中的错误。

2．(本小题15分)主视图改画成半剖视图，并画出全剖视的左视图：3．(本小题10分)把主视图画成全剖视：五、综合运用(本大题共1小题，共20分)根据轴测图和给出的主视图，采用适当的表达方法，补全表达该机件所需的各视图。

工程制图期末复习试题一、点、线的投影作图。

1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。

3、已知：正平线AB的实长为50mm。

求作：a′(一解即可)4、已知：A、B、C点的二面投影。

求作：A、B、C的第三面投影。

5、完成四边形ABCD的水平投影。

二、选择题：1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。

2、已知物体的主、俯视图，正确的左视图是（）图。

3、点A在圆柱表面上，正确的一组视图是（）4、根据主、俯视图，选择正确的主视图的剖视图。

（）5、已知圆柱切割后的主、俯视图，正确的左视图是（）图。

四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。

xzy H y W(b')a'五、由已知立体的两个视图，补画第三视图。

六、补画平面立体被截切后的水平投影和侧面投影。

一、填空题（共15分）
1.绘图比例是指（）o同一机件如在用不同的比例画出，其图形大小不同；但图上标注的尺寸数值一相同。

2.图轮廓线用粗实线画出，不可见轮廓线用细实线画出,剖面线用细实线画出。

3.三基本视图的投影规律为（主、俯视图长对正）、（主、左视图高平齐）、（俯、左视图宽相等）。

4.组合体的尺寸可分为（定形尺寸）、（定位尺寸）、（总体尺寸）o
5.按剖切范围分，剖视图可分为（全剖视图）（半剖视图）和（局部剖视图）。

二、作图题（共40分）
1.己知,AABC 平行于EDFG （DE II FG）,求作"be。

（5 分）
a
3.补画图中的漏线。

（10分）
4.根据给出的视图，补画第三视图或视图中所缺的图线。

（10分）
5.根据给出的主、俯视图，请画适合的组合体左视图。

（1 0分）
四、看出螺柱连接装配图中的错误，试在右侧点划线处正确地画出该螺柱连接装配图。

（10 分）
三、 补全所给机件的尺寸。

尺寸数值由图中按1： 1量取，并取整数。

（15分）
五、读零件图、回答问题（20分）
（1）法兰盘零件图采用了哪些表达方法、各视图的表达重点是什么？
（2） 指出零件长、宽、高三个方向的尺寸基准。

（3） 说明下列尺寸的意义：
2x<D7 ______________________ ； M6-6H
（4）阀盖零件加工面粗糙度为Ra 的允许值是0.8um 的共有. 丄 0.02 A （5）说明图中 的含义。

处。

A
人一。

(完整版)CAD考试题库及答案一、选择题（每题2分，共40分）1. CAD的全称是：A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助工程答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？A. lineB. circleC. polygonD. arc答案：A3. 以下哪个命令用于在AutoCAD中绘制圆？A. lineB. circleC. polygon答案：B4. 在AutoCAD中，以下哪个命令用于绘制矩形？A. lineB. circleC. rectangleD. polygon答案：C5. 以下哪个命令用于在AutoCAD中缩放视图？A. zoomB. panC. rotateD. mirror答案：A6. 在AutoCAD中，以下哪个命令用于修剪图形？A. trimB. extendC. filletD. chamfer7. 以下哪个命令用于在AutoCAD中创建文字？A. textB. mtextC. dimensionD. leader答案：B8. 在AutoCAD中，以下哪个命令用于标注尺寸？A. textB. mtextC. dimensionD. leader答案：C9. 以下哪个命令用于在AutoCAD中创建图层？A. layerB. colorC. lineD. circle答案：A10. 在AutoCAD中，以下哪个命令用于保存图形？A. saveB. saveasC. openD. close答案：B二、填空题（每题2分，共20分）11. 在AutoCAD中，按住________键可以临时切换到对象捕捉模式。

答案：Ctrl12. 在AutoCAD中，通过________视图可以预览打印效果。

答案：打印预览13. 在AutoCAD中，________命令用于绘制多边形。

答案：polygon14. 在AutoCAD中，________命令用于将图形对象镜像。
