铝及铝合金的阳极氧化-资料.ppt

为什么有些铝材可以阳极氧化着色有些铝材不可以阳极氧化着色？一、阳极氧化的原理阳极氧化处理是利用电化学的方法，在适当的电解液中，以合金零件为阳极，不锈钢、铬、或导电性电解液本身为阴极，在一定电压电流等条件下，使阳极发生氧化，从而使工件表面获得阳极氧化膜的过程。

按其电解液的种类及膜层性质可分为硫酸（可以着色）、铬酸、（不需着色）、混酸、硬质（不能着色）和瓷质阳极氧化；根据各种阳极氧化膜的染色性能，只有硫酸阳极氧化获得的氧化膜最适宜染色；其他如草酸、瓷质阳极氧化膜（微弧氧化）虽能上色，但干扰色严重；铬酸阳极氧化膜或硬质氧化膜均不能上色；综合所述，要达到阳极氧化上色的目的，仅有硫酸阳极氧化可行。

二、硫酸阳极氧化对铝合金材质的限制1、合金元素的存在会使氧化膜质量下降，同样条件下，在纯铝上获得的氧化膜最厚，硬度最高，抗蚀性最佳，均匀度最好。

铝合金材料，要想获得好的氧化效果，要确保铝的含量，通常情况下，以不低于95%为佳。

2、在合金中，铜会使氧化膜泛红色，破坏电解液质量，增加氧化缺陷；硅会使氧化膜变灰，特别是当含量超过4.5%时,影响更明显；铁因本身特点，在阳极氧化后会以黑色斑点的形式存在。

三、铝合金基础知识工业中使用的铝合金有两大类，即变形铝合金和铸造铝合金。

1、变形铝合金不同牌号的变形铝合金具有不同的成分、热处理工艺和相应的加工形态，因此它们分别具有不同的阳极氧化特性。

按照铝合金系，从强度最低1xxx系纯铝到强度最高7xxx系铝锌镁合金。

1xxx系铝合金又称“纯铝”,一般不用于硬质阳极氧化。

但在光亮阳极氧化和保护性阳极氧化具有很好的特性。

2xxx系铝合金又称“铝铜镁合金”，由于合金中的Al-Cu金属间化合物在阳极氧化时易溶解，因此难以生成致密的阳极氧化膜，在保护性阳极氧化时，其耐腐蚀性更差，因此此系列的铝合金不易阳极氧化。

3xxx系铝合金又称“铝锰合金”，不会使阳极氧化膜的耐腐蚀性下降，但是由于Al-M n金属间化合物质点，会使阳极氧化膜呈现灰色或灰褐色。

铝及铝合金的阳极氧化工艺与参数指导1 铝及铝合金阳极氧化处理的起因铝及其合金在大气中其表面会自然形成一层厚度为40 ~ 50 A薄的氧化膜。

虽然能使金属稍微有些钝化，但由于它太薄，孔隙率大，机械强度低，不能有效地防止金属腐蚀。

经过阳极氧化处理，可以使铝及其合金表面获得一层比自然氧化膜厚得多的致密膜层(从几十微米甚至到几百微米)。

这层人工氧化膜再经过封闭处理，无晶型的氧化膜转变成结晶型的氧化膜，孔隙也被封闭，因此使金属表面光泽能长久不变，抗蚀性能、机械强度都有所提高，经染色还可获得装饰性的外观。

由于铝及其合金制品经过阳极氧化后具有许多特点，所以铝阳极氧化工艺在铝制品表面处理中广为应用。

经过阳极氧化后的铝制品耐蚀能力很好。

硫酸阳极氧化法所得的氧化膜厚度可在5 - 20微米之间，硬度较高，孔隙率大，吸附性强，容易染色和封闭。

而且具有操作简便、稳定、成本低等特点，故应用最为广泛。

2 铝及铝合金阳极氧化上膜原理当把零件挂在阳极上，阴极用铅棒，通入电流后，发生如下反应：阴极上 2H+ + 2e → H2 ↑阳极上 Al-3e → Al3+6OH- → 3H2O+3O2-2Al3+ + 3O2- → Al2O3 + 399 (卡)硫酸还可以与Al、Al2O3 发生反应2Al + 2H2SO4 → Al2(SO4)3 + 3H2↑Al2O3 + H2SO4 → AL2(SO4)3 + 3H3O铝阳极氧化膜的生长是在“生长”和“溶解”这对矛盾中产生和发展的。

通电后的最初数秒钟首先生成无孔的致密层(叫无孔层，或阻挡层)，它虽只有0.01 ~ 0.015Am，可是具有很高的绝缘性。

硫酸对膜产生腐蚀溶解。

由于溶解的不均匀性，薄的地方(孔穴)电阻小，离子可通过，反应继续进行，氧化膜生长，又伴随着氧化膜溶解。

循环往复。

控制一定的工艺条件特别是硫酸浓度和温度可使膜的生长占主导地位。

2.1 铝及铝合金阳极氧化过程机理：a.膜的电化学生成过程b.膜的化学溶解过程。

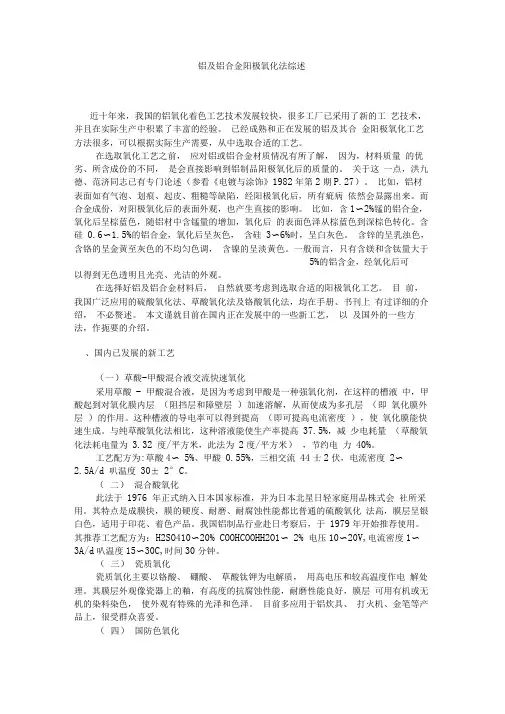

铝及铝合金阳极氧化法综述近十年来，我国的铝氧化着色工艺技术发展较快，很多工厂已采用了新的工艺技术，并且在实际生产中积累了丰富的经验。

已经成熟和正在发展的铝及其合金阳极氧化工艺方法很多，可以根据实际生产需要，从中选取合适的工艺。

在选取氧化工艺之前，应对铝或铝合金材质情况有所了解，因为，材料质量的优劣、所含成份的不同，是会直接影响到铝制品阳极氧化后的质量的。

关于这一点，洪九德、范济同志已有专门论述（参看《电镀与涂饰》1982年第2期P.27）。

比如，铝材表面如有气泡、划痕、起皮、粗糙等缺陷，经阳极氧化后，所有疵病依然会显露出来。

而合金成份，对阳极氧化后的表面外观，也产生直接的影响。

比如，含1〜2%锰的铝合金，氧化后呈棕蓝色，随铝材中含锰量的增加，氧化后的表面色泽从棕蓝色到深棕色转化。

含硅0.6〜1.5%的铝合金，氧化后呈灰色，含硅3〜6%时，呈白灰色。

含锌的呈乳浊色，含铬的呈金黄至灰色的不均匀色调，含镍的呈淡黄色。

一般而言，只有含镁和含钛量大于5%的铝含金，经氧化后可以得到无色透明且光亮、光洁的外观。

在选择好铝及铝合金材料后，自然就要考虑到选取合适的阳极氧化工艺。

目前，我国广泛应用的硫酸氧化法、草酸氧化法及铬酸氧化法，均在手册、书刊上有过详细的介绍，不必赘述。

本文谨就目前在国内正在发展中的一些新工艺，以及国外的一些方法，作扼要的介绍。

、国内已发展的新工艺（一）草酸-甲酸混合液交流快速氧化采用草酸- 甲酸混合液，是因为考虑到甲酸是一种强氧化剂，在这样的槽液中，甲酸起到对氧化膜内层（阻挡层和障壁层）加速溶解，从而使成为多孔层（即氧化膜外层）的作用。

这种槽液的导电率可以得到提高（即可提高电流密度），使氧化膜能快速生成。

与纯草酸氧化法相比，这种溶液能使生产率提高37.5%，减少电耗量（草酸氧化法耗电量为3.32 度/平方米，此法为2度/平方米），节约电力40%。

工艺配方为:草酸4〜5%、甲酸0.55%，三相交流44士2伏，电流密度2〜2.5A/d 叭温度30± 2°C。

铝及铝合金铬酸阳极氧化铝及其合金应用铬酸阳极化工艺所获得的氧化膜随基材成分的差异，溶液配方的不同，呈现出不透明的灰白色至深灰色，色泽自然，外观与塑料制品相似，兼有瓷质感，有一定的装饰性能。

此工艺对铝及其合金的溶解度极小，适于有精度和粗糙度要求的工件选用，对于不适宜采用硫酸法阳极氧化工艺的铆接件、点焊件、压铸件和浇铸件都可用铬酸电解液进行阳极氧化处理，且这类工件缝隙中滞留的少量铬酸溶液对基材也不会产生有害的影响。

本工艺所获得的氧化膜层耐磨性较差，膜层很薄，只有3～5μm。

选用前先要了解工件的使用环境。

对加工后的成品要妥善包装，以防在运输过程中互相摩擦而损伤膜层表面。

646．根据精度要求选择工艺配方铬酸阳极氧化的工艺配方比较简单，溶液组成只有铬酸一种，但随着阳极化件的精度和表面粗糙度的不同要求，选用的工艺配方和工艺条件也稍有区别，在此仅举两种配方。

(1)用于高精度和有粗糙度要求的制件铬酐 30～40g／LJA 0．4～O．6A／dm2T 38～42℃t 50min电压 0～45V电压调节方法见图l0-3。

(2)用于一般钣余制件电压调节方法见图l0—4。

647．工艺条件变化对氧化膜质量的影响(1)电流密度。

由于阳极化处理过程中电流是受电压支配的，蝴要严格控制每一周期中的电压，以避免因此而引起工件受到侵蚀。

蝴个阳极化过程中电流密度如基本能控制在各自的工艺范围之内的话钥则都能获得理想的膜层质量，若电流密度过小，难以形成氧化膜；嘲流密度过大，所获得的氧化膜色暗并出现粉末。

(2)阳极氧化时间。

阳极氧化时间过短所获得的氧化膜发白并较薄；阳极氧化时间过长所获的氧化膜会出现疏松并发暗。

(3)电压要根据不同配方中各自电压调节图所示次序按阶梯式遣增。

稍有疏忽即有可能因初始电压过高造成工件烧毁。

(4)电解液温度的影响。

温度过高时氧化膜呈暗灰并有灰霜；温度太低时不易形成氧化膜。

648．严防电流突然上升击穿工件由于铬酸阳极化工艺要求的电压较高，阳极化过程中如发现电流突然上升，则说明此时某一工件表面生成的氧化膜已被电流击穿，应立即关闭电源，提出工件检查，检查时要严防未击穿件与夹具之间的位置受到变动，要将已被击穿的工件卸下来，视其击穿部位和击穿程I度，决定是否回用，对能回用的工件可退除膜层后重新氧化。

为什么有些铝材可以阳极氧化着色有些铝材不可以阳极氧化着色？一、阳极氧化的原理阳极氧化处理是利用电化学的方法，在适当的电解液中，以合金零件为阳极，不锈钢、铬、或导电性电解液本身为阴极，在一定电压电流等条件下，使阳极发生氧化，从而使工件表面获得阳极氧化膜的过程。

按其电解液的种类及膜层性质可分为硫酸（可以着色）、铬酸、（不需着色）、混酸、硬质（不能着色）和瓷质阳极氧化；根据各种阳极氧化膜的染色性能，只有硫酸阳极氧化获得的氧化膜最适宜染色；其他如草酸、瓷质阳极氧化膜（微弧氧化）虽能上色，但干扰色严重；铬酸阳极氧化膜或硬质氧化膜均不能上色；综合所述，要达到阳极氧化上色的目的，仅有硫酸阳极氧化可行。

二、硫酸阳极氧化对铝合金材质的限制1、合金元素的存在会使氧化膜质量下降，同样条件下，在纯铝上获得的氧化膜最厚，硬度最高，抗蚀性最佳，均匀度最好。

铝合金材料，要想获得好的氧化效果，要确保铝的含量，通常情况下，以不低于95%为佳。

2、在合金中，铜会使氧化膜泛红色，破坏电解液质量，增加氧化缺陷；硅会使氧化膜变灰，特别是当含量超过4.5%时,影响更明显；铁因本身特点，在阳极氧化后会以黑色斑点的形式存在。

三、铝合金基础知识工业中使用的铝合金有两大类，即变形铝合金和铸造铝合金。

1、变形铝合金不同牌号的变形铝合金具有不同的成分、热处理工艺和相应的加工形态，因此它们分别具有不同的阳极氧化特性。

按照铝合金系，从强度最低1xxx系纯铝到强度最高7xxx系铝锌镁合金。

1xxx系铝合金又称“纯铝”,一般不用于硬质阳极氧化。

但在光亮阳极氧化和保护性阳极氧化具有很好的特性。

2xxx系铝合金又称“铝铜镁合金”，由于合金中的Al-Cu金属间化合物在阳极氧化时易溶解，因此难以生成致密的阳极氧化膜，在保护性阳极氧化时，其耐腐蚀性更差，因此此系列的铝合金不易阳极氧化。

3xxx系铝合金又称“铝锰合金”，不会使阳极氧化膜的耐腐蚀性下降，但是由于Al-M n金属间化合物质点，会使阳极氧化膜呈现灰色或灰褐色。
