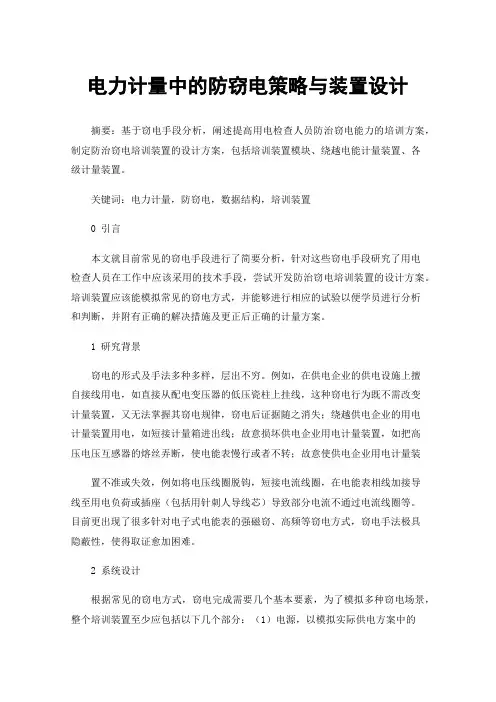

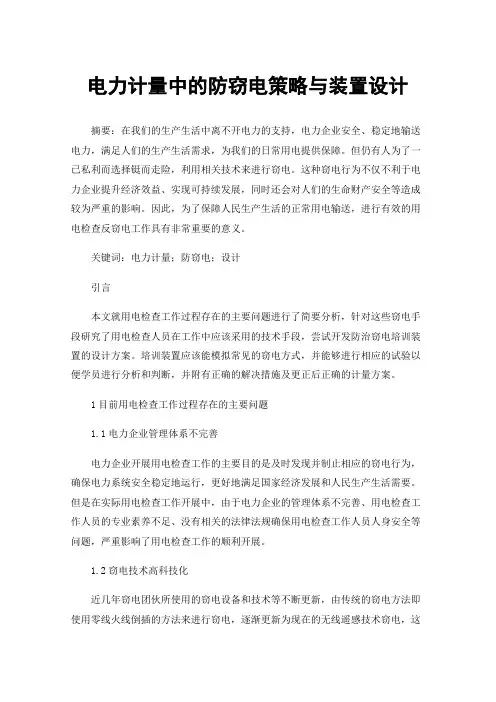

电力计量中的防窃电策略与装置设计
摘要：科技在不断发展，社会在不断进步，本文就目前常见的窃电手段进行了简要分析，针对这些窃电手段研究了用电检查人员在工作中应该采用的技术手段，尝试开发防治窃电培训装置的设计方案。培训装置应该能模拟常见的窃电方式，并能够进行相应的试验以便学员进行分析和判断，并附有正确的解决措施及更正后正确的计量方案。
关键词：电力计量；防窃电；数据结构；培训装置
引言
目前380V供电经电流互感器的电能计量装置常采用电能计量联合接线盒将电能表、电流互感器连接在一起,现场安装时需裁剪十几根长短粗细不一的导线,按相应的电气规则将它们连接起来。这种工作方法效率较低,且因施工人员技能水平不同而出现接线不统一、不规范的现象,也易出现错误接线事故。给安全生产埋下隐患、给供电公司带来经济损失,追补电量时也会引起客户的不满。另外由于接线复杂不易查看导致计量装置易被篡改破坏,所以此方式供电的小工商业用户一直是管理线损的重灾区和难点。虽然《广东电网公司电能计量装置典型设计》强调将计量单元及辅助单元等所有电气设备及部件装设在一个封闭柜体内的表箱,但由于保护表箱的计量封印容易被仿制假冒,对防止用户非法入侵计量装置效果已不理想,这在近年的反窃电工作中已多次发现此现象。
1电力负荷管理防窃电系统
对于电力负荷管理防窃电系统来说，它主要是基于电力负荷的管理系统而发挥防窃电功能的模块，在了解其模块之前，先要了解电力负荷的管理系统。电力负荷的管理系统则主要是具备负荷的监测、电能的管理、需求侧的管理、计量的监督和营业抄收等功能的综合化管控系统，在此系统中，主要是通过系统监测的中心（主台）借助无线或者有线的信道向用户位置监测双向的终端来对数据进行采集以及对用户的需求侧实时进行监测，按照系统技术的条件，依照每天对48
点的数据采集，把所采集各类用户的用电数据在服务器的数据库内存储。而负荷管理的防窃电则是此系统内的一个功能模块，它借助系统所获得的数据实施在线监测以及用电的分析后，对用户是否存在用电的异常或者存在窃电嫌疑等情况实施判断，它对防窃电和电量追补提供了技术支撑。此系统具有显著的特点，它以电力负荷管理为基础，发挥防窃电的功能。在传统的防窃电工作中，一般都是通过事后处理手段开展工作，这导致对窃电行为不能实现有效防治，而通过此系统的运用，获取、采集和分析相关数据，并和历史数据进行对比，能够实现对异常情况的及时发现，从而实现对窃电行为的事中管理，这就有效改变了传统的防窃电工作滞后性缺点，更加便于对窃电行为的及时发现，进而实现对相关行为的控制。同时，此系统具有很强的技术性，借助无线通信的技术，深入到每个用户对其用电情况实施用电检查与监视，如此系统能够将巡测的周期设置到10min内，在巡测功能启动后，能够每10min内对所有用户用电的情况检查一次，后便于对用电数据进行对比与分析，及时发现异常情况，而这是传统的防窃电工作中不能实现的。
2电力计量中的防窃电策略与装置设计
2.1欠电流窃电技术
欠电流窃电技术主要通过转变电能计算装置和设备电流回路接线，让电流回路产生故障问题，致使电能计量表装置的数据不断降低。欠电流窃电操作和引用过程中，主要方式是将电流回路进行短接处理；其一，欠电流窃电是将电能计量表装置内部结构中的进入电流两侧进行短接；其二，该方式能够进一步短接电流互感器线段；其三，短接电流互感器在二次线路连接过程中，需要进行短接端子区域，进而针对电流回路全面展开，其中比较常见的方式是将电能表结构上连接电流，或者电流互感器进行二次松开，但是此种方式在实际操作过程中导致电流互感器节点端子接触不良等问题，电能计量表计量错误。
2.2电路设计
防窃电培训装置的电路设计的原则是接近现场的窃电方式。培训系统包括五个部分，即电源、电能计量装置、负荷组、其他用户、供电企业其他的设施及必
要的干扰项。其中电源采用220V(380V)电压，由于是在实验室内通过虚拟负荷进
行模拟，负荷一般不会太大，因此产生的电流相对较小。在进行电源设计时，应
提供相应的测试点，方便学员进行分析和计算。为了模拟用户在供电企业的供电
设施上擅自接线用电和从其他用户非法接线的情况，所以需要在“其他用户”和“供电企业其他设施”也设置相同的电压测试点。电能计量装置部分是防窃电工
作的核心，也是窃电现象频发的位置，因此计量装置的外观设计参照标准的电能
计量箱。负荷组需要至少分成两部分以区分不同的用电类别，一部分模拟照明办
公用电，可采用纯电阻负载，另一个部分要模拟工厂设备用电，需要采用感性负载，且感性可调会比较好，负荷侧同样需要设置相应的测试点。
2.3一次与二次的比对法
在此比对法中，主要是借助无线数据的采集器对用电设备的一次侧位置数据
以及电能表的二次计量的数据实施采集与比较，来对窃电行为判断。在具体的实
施中，主要是对用电设备的一次侧进行无线的采集器设置，对用电设备的二次侧
进行无线的接收器设置；通过无线数据的采集器对一次侧位置三相电流采集和存储，且将所采集数据借助无线线道向接收器传输，其接收器借助接口(RS485、
RS232、TTL)把数据向系统内终端设备传输，而终端再把数据向主站传输。此时
系统按照所采集一次侧的数据对用户一段时间平均的功率计算，进而和电能表所
采集平均的功率实施对比，若两者存在较大的差异情况，就能够判断出现场存在
故障或出现窃电的情况。
2.4智能化系统
在电能计量表装置防窃电技术应用过程中，智能化终端设备需要根据实际使
用情况搭配至少3台无线数据收集设备、电能表以及终端控制系统等，在实际操
作过程中需要将无线信息收集设备安装在系统一侧，主要负责收集三相电流I1、
I2、I3，利用电能表装置上反馈的信息数据，展现出用户实际用电信息和数据，
同时根据用户电力使用情况，将信息经过GPRS无线网络模式传送回主要站台中。在主要站台终端需要实现高压侧视在功率计算、电能计量装置数据计算等。将两
种数值尽心详细对比和技术分析，如果最后得到结论差距相对较大，则说明该用
