无源低通滤波器分析

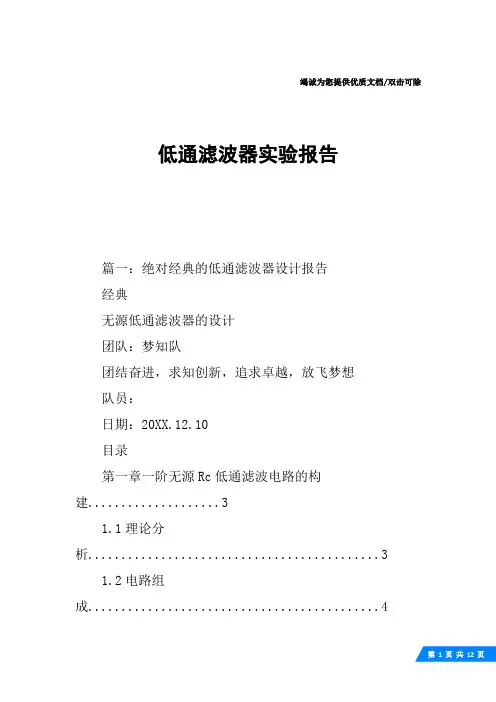

竭诚为您提供优质文档/双击可除低通滤波器实验报告篇一：绝对经典的低通滤波器设计报告经典无源低通滤波器的设计团队：梦知队团结奋进，求知创新，追求卓越，放飞梦想队员：日期：20XX.12.10目录第一章一阶无源Rc低通滤波电路的构建 (3)1.1理论分析 (3)1.2电路组成 (4)1.3一阶无源Rc低通滤波电路性能测试 (5)1.3.1正弦信号源仿真与实测 (5)1.3.2三角信号源仿真与实测 (10)1.3.3方波信号源仿真与实测 (15)第二章二阶无源Lc低通滤波电路的构建 (21)2.1理论分析 (21)2.2电路组成 (22)2.3二阶无源Lc带通滤波电路性能测试 (23)2.3.1正弦信号源仿真与实测 (23)2.3.2三角信号源仿真与实测 (28)2.3.3方波信号源仿真与实测 (33)第三章结论与误差分析 (39)3.1结论 (39)3.2误差分析 (40)第一章一阶无源Rc低通滤波电路的构建1.1理论分析滤波器是频率选择电路，只允许输入信号中的某些频率成分通过，而阻止其他频率成分到达输出端。

也就是所有的频率成分中，只是选中的部分经过滤波器到达输出端。

低通滤波器是允许输入信号中较低频率的分量通过而阻止较高频率的分量。

图1Rc低通滤波器基本原理图当输入是直流时，输出电压等于输入电压，因为xc无限大。

当输入频率增加时，xc减小，也导致Vout逐渐减小，直到xc=R。

此时的频率为滤波器的特征频率fc。

解出，得：在任何频率下，应用分压公式可得输出电压大小为：因为在＝为：时，xc=R，特征频率下的输出电压用分压公式可以表述这些计算说明当xc=R时，输出为输入的70.7%。

按照定义，此时的频率称为特征频率。

1.2电路组成图2-一阶Rc电路multisim仿真电路原理图图3-一阶Rc实物电路原理图电路参数：c=1.0μFR1=50ΩR2=50ΩR3=20ΩR4=20ΩR5=20Ω1.3一阶无源Rc滤波器电路性能测试1.3.1正弦信号仿真与实测对于一阶无源Rc滤波器电路，我们用100hz、1000hz、10000hz三种不同正弦频率信号检测，其仿真与实测电路图如下：篇二：低通滤波器的设计沈阳航空航天大学课程设计（说明书）班级/学号学生姓名指导教师沈阳航空航天大学课程名称电子技术综合课程设计院（系）专业班级学号姓名课程设计题目低通滤波器的设计课程设计时间:年月日至年月1日课程设计的内容及要求：一、设计说明设计一个低通滤波器。

低通滤波器电路设计与实现一般来说，低通滤波器可以分为无源滤波器和有源滤波器两种。

无源滤波器是由被动元件（如电阻、电容、电感）构成的电路，直接利用被动元件的特性去除高频信号。

有源滤波器则在无源滤波器的基础上加入了主动元件（如运算放大器），增强了滤波器的性能和稳定性。

下面我们以RC无源低通滤波器为例，详细介绍低通滤波器的设计与实现。

RC无源低通滤波器是一种常见的一阶滤波器，由一个电阻R和一个电容C组成。

其基本原理是利用电容的电压延迟特性和电阻的阻性特性来实现滤波的目的。

首先，在设计RC无源低通滤波器时，首先需要确定滤波器的截止频率。

截止频率是指信号通过低通滤波器后，其幅频特性下降到-3dB时的频率。

通常情况下，截止频率可根据应用需求确定。

接下来，我们可以根据截止频率来选择合适的电容C和电阻R的数值。

根据RC滤波器的截止频率公式fc=1/(2πRC)，可以得知，电容和电阻的数值越大，截止频率越低。

因此，在选择电容和电阻时，需要根据截止频率的要求来确定。

例如，假设我们要设计一个截止频率为1kHz的RC无源低通滤波器。

为了简化计算，假设我们选择电容为1μF，求解电阻的数值。

根据截止频率公式fc=1/(2πRC)，我们可以得到R=1/(2πfc*C)。

代入数值，可得R=1/(2π*1000*1*10^-6)=159.2Ω。

因此，我们可以选择最接近该数值的标准电阻值，如160Ω。

在确定好电容和电阻的数值后，我们可以按照如下的图示，将它们组装成一个低通滤波器电路。

```---R------C---```在这个电路中，信号通过电容C后，会在电阻R上形成输出电压。

由于电容对高频信号的通过能力较差，高频成分将被滤除。

而对于低频信号，电容的阻抗相对较低，可以使其更容易通过。

因此，该电路实现了低通滤波的功能。

需要注意的是，实际电路中可能会存在元件的误差、电路的非理想性等因素，这些都可能会对滤波器的性能产生影响。

因此，在设计和实现低通滤波器时，需要对元件进行精确的选取和调试，并结合实际情况进行性能的评估和优化。

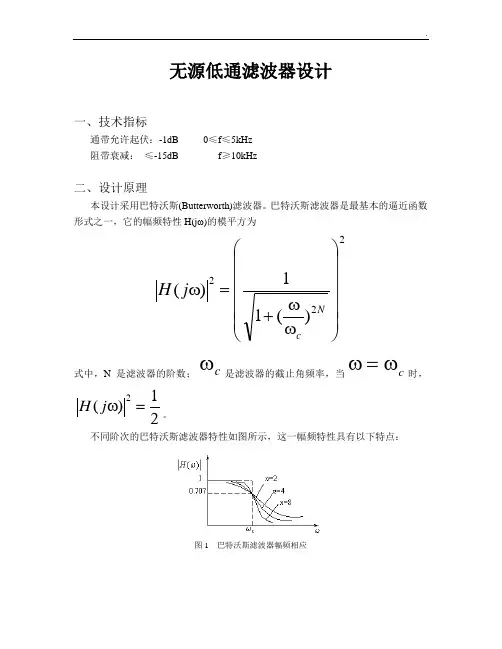

无源低通滤波器设计一、技术指标通带允许起伏：-1dB 0≤f ≤5kHz 阻带衰减： ≤-15dB f ≥10kHz二、设计原理本设计采用巴特沃斯(Butterworth)滤波器。

巴特沃斯滤波器是最基本的逼近函数形式之一，它的幅频特性H(j ω)的模平方为222)(11)(⎪⎪⎪⎪⎪⎭⎫⎝⎛ωω+=ωN c j H式中，N 是滤波器的阶数；c ω是滤波器的截止角频率，当c ω=ω时，21)(2=ωj H 。

不同阶次的巴特沃斯滤波器特性如图所示，这一幅频特性具有以下特点：图1 巴特沃斯滤波器幅频相应(1) 最大平坦性：在ω=0点，它的前(2N-1)阶导数为零，即滤波器在ω=0附近一段范围内是非常平直的，它以原点的最大平坦性来逼近理想低通滤波器。

(2) 通带和阻带的下降的单调性，具有良好的相频特性。

(3) 3dB 的不变性：随着N 的增加，通带边缘下降越陡峭，越接近理想特性。

但无论N 是多少，幅频特性都经过-3dB 点。

当c ω>ω时，特性以20NdB/dec速度下降。

三、设计步骤(1) 求滤波器阶数N由给定的技术指标写出滤波器幅频特性)(ωj H 在srad p /10523⨯⨯=πω和s rad s /101023⨯⨯=πω两特定点的方程：⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧-=+=-=+=15))(11lg(20)(lg 201))(11lg(20)(lg 2022Nc s sN c p p j H j H ωωωωωω 联立方程，消去C ω，求解NN =log 10(101510−110110−1)2log 10(105)=3.4435取整后得到要求的阶数N=4。

(2) 求衰减为-3dB 的截止角频率cω，将N=4代入)(s j H ω的表达式得到∣H(j ωs )∣=√1+(2π×10×103ωc)2×4=10−1520即srad c /4306211010102815203=-⨯⨯=πω(3) 求滤波器的系统函数H 。

无源低通滤波器的设计设计一个无源低通滤波器的过程主要分为以下几个步骤：确定滤波器的参数、选择电路结构、计算元件值、仿真验证、制作电路板、测试和调整。

第一步：确定滤波器的参数在设计无源低通滤波器之前，需要明确滤波器的参数。

主要包括截止频率（Cutoff frequency）、通带增益（Passband gain）、阻带衰减（Stopband attenuation）等。

第二步：选择电路结构常见的无源低通滤波器电路结构主要有以下几种：RC滤波器、RL滤波器、LC滤波器、L的母线滤波器等。

根据滤波器的参数选择适合的电路结构。

第三步：计算元件值选定电路结构后，根据所需的截止频率和元件参数，通过计算得到所需的电阻、电容和电感的值。

例如，对于RC低通滤波器，可以使用以下公式计算电容和电阻的取值：R = 1 / (2πfc)C = 1 / (2πfcR)其中，R为电阻的阻值，C为电容的大小，f为截止频率。

第四步：仿真验证在制作实际电路之前，可以使用电子仿真软件对设计的滤波器进行验证。

通过输入不同频率的信号，观察输出信号的频谱分布，确保滤波器的性能满足设计要求。

第五步：制作电路板在经过仿真验证后，可以开始制作滤波器电路板。

根据计算得到的元件值，进行焊接和组装。

第六步：测试和调整制作完成后，对滤波器进行测试。

可以输入不同频率的信号，观察滤波器的输出。

如果滤波器的实际性能与设计要求不符，可以根据实际情况进行调整，如更换电阻、电容等元件的值，或者修改电路结构等。

总结：无源低通滤波器的设计需要先确定滤波器的参数，选择适合的电路结构，计算所需的元件值，进行仿真验证，制作电路板，最后进行测试和调整。

这个过程需要考虑滤波器的截止频率、通带增益、阻带衰减等参数，以及元件的可获得性和实际电路的性能。

通过反复调试和优化，最终设计出满足要求的无源低通滤波器。

低通无源滤波器设计详细
滤波器的分类
滤波器可以根据其功能波形分为几类：高通、低通、带通、带阻等滤波器。

低通滤波器
低通滤波器以低频段为重点，将高频段的信号减弱或滤除而得到的滤波器，它可以有效地去除高频信号中的噪声。

通常用于网络过滤应用，能够有效地抑制高频率的干扰。

低通滤波器可以分为有源滤波器和无源滤波器。

无源滤波器
无源滤波器是由电感器和电容器组成的电路，不需要使用电源，其本质是一个振荡系统，将信号通过一组电感电容滤波，保留低频部分信号，抑制高频部分信号。

无源低通滤波器的设计
无源低通滤波器的基本设计电路是由电容C1和电感L1构成，它们并联组成的RLC共振电路。

这个共振电路有一个主要频率，它将过滤掉所有频率比该频率低的衰减信号，实现低通滤波的作用。

电路的电性能如下：
电容C1：为滤波器提供高阻抗，限制高频电路电流流过，而低频电路电流可以通过。

电容C1的选择和滤波频率有关，它的尺寸越大，滤波频率越低。

电感L1：滤除低频电路电流，阻止低频信号从原来的路径流过，而高频的信号可以通过电感L1中。

无源滤波器实验总结
无源滤波器是一种利用无源元件（如电阻、电容和电感）构成的电路来实现信号的滤波功能的电路。

无源滤波器实验中，我们可以通过改变电阻、电容和电感的数值来调节滤波器的频率响应。

在实验中，利用无源滤波器可以实现低通滤波、高通滤波、带通滤波和带阻滤波等功能。

通过调节电阻、电容和电感的数值，可以改变滤波器的截止频率、增益和带宽等参数，从而实现对特定频率范围内的信号进行滤波。

无源滤波器实验的总结如下：
1. 低通滤波器实验：通过调节电容或电感的数值，实现对低频信号的透通，对高频信号的衰减。

当电容或电感的数值增大时，滤波器的截止频率会减小，滤波效果会更加明显。

2. 高通滤波器实验：与低通滤波器相反，高通滤波器实现对高频信号的透通，对低频信号的衰减。

同样通过调节电容或电感的数值，可以改变滤波器的截止频率。

3. 带通滤波器实验：带通滤波器可以选择一个频率范围内的信号进行透通，剩余频率范围的信号进行衰减。

通过调节电容和电感的数值，可以改变滤波器的中心频率和带宽。

4. 带阻滤波器实验：带阻滤波器实现对一个频率范围内的信号进行衰减，其他频率范围的信号进行透通。

同样通过调节电容
和电感的数值，可以改变滤波器的中心频率和带宽。

通过无源滤波器实验，我们可以了解无源滤波器的基本原理和特性。

同时，实验还可以帮助我们理解滤波器的频率响应特性，掌握滤波器设计和调节技巧。

无源滤波器在信号处理和电子电路设计中有着广泛的应用，掌握其原理和实验方法对于工程师和科研人员来说是非常重要的。

无源低通滤波器的设计与仿真解析1.无源低通滤波器的基本原理-RC低通滤波器：RC电路由一个电阻R和一个电容C组成，输入信号通过电容进入电路，通过电阻输出。

该电路对高频信号的传递具有阻碍作用，使高频信号通过电容时被短路，从而被滤除。

-RLC低通滤波器：RLC电路由一个电阻R、一个电感L和一个电容C组成，输入信号通过电容进入电路，通过电感和电阻输出。

该电路除了对高频信号的阻碍作用外，还可以通过电感的电流变化来抵消与电阻上产生的电势降。

2.无源低通滤波器的设计步骤- 确定所需的截止频率（Cut-off frequency）：截止频率是滤波器的重要参数，决定了滤波器对输入信号的滤波效果。

根据所需的滤波效果，选择适当的截止频率。

-计算电阻、电容和电感的数值：根据所选的截止频率和电压源的数值，使用以下公式计算电阻、电容和电感的数值：- RC低通滤波器：R = 1 / (2πfc)，C = 1/ (2πfR)- RLC低通滤波器：R = 1 / (2πfc)，L = R / (2πfQ)，C = 1 / (2πfR)其中，f为截止频率，c为电容，l为电感，Q为无损品质因数。

-选择合适的电阻、电容和电感的数值：根据所计算出的数值，选择能满足要求的最接近的标准数值。

-进行电路连接：根据所选择的电阻、电容和电感的数值，将它们连接成相应的电路。

3.无源低通滤波器的仿真解析- 使用软件进行仿真：使用一些电子电路仿真软件如Multisim、PSpice等，将设计好的低通滤波器电路进行仿真。

-输入信号：选择一个合适的输入信号作为仿真的输入，例如正弦波、方波等。

-输出信号：观察滤波器电路的输出信号，并与输入信号进行对比分析，判断滤波器对输入信号的滤波效果。

-优化设计：根据仿真结果，可以对电阻、电容和电感的数值进行微调，以达到更好的滤波效果。

4.总结通过设计和仿真无源低通滤波器，我们可以滤除高频信号，保留低频信号。

设计无源低通滤波器的步骤包括确定截止频率、计算电阻、电容和电感的数值、选择标准数值和进行电路连接。

无源滤波器和有源滤波器实验报告无源滤波器和有源滤波器实验报告引言滤波器在电子领域中起着至关重要的作用，它可以帮助我们去除信号中的噪声，提高信号的质量。

无源滤波器和有源滤波器是两种常见的滤波器类型，它们在电路结构和性能特点上有所不同。

本实验旨在通过搭建无源滤波器和有源滤波器电路，比较它们的滤波效果和特点。

实验一：无源滤波器无源滤波器是由被动元件（如电阻、电容、电感）构成的滤波电路。

在本实验中，我们选择了RC低通滤波器进行研究。

1. 实验目的通过搭建RC低通滤波器电路，研究其频率特性和滤波效果。

2. 实验步骤a. 准备工作：收集所需器件和元件，包括电源、电阻、电容、示波器等。

b. 搭建电路：按照电路图连接电阻和电容，接入电源和示波器。

c. 调节参数：调节电源电压和示波器参数，使电路正常工作。

d. 测试频率响应：输入不同频率的信号，观察输出波形和幅度变化。

3. 实验结果通过实验观察，我们得到了RC低通滤波器的频率响应曲线。

在低频情况下，输出信号基本与输入信号保持一致；而在高频情况下，输出信号的幅度会逐渐降低，起到了滤波的作用。

这是因为电容器在高频情况下的阻抗较小，导致信号通过电容器的路径而绕过电阻。

实验二：有源滤波器有源滤波器是由主动元件（如运算放大器）和被动元件组成的滤波电路。

在本实验中，我们选择了Sallen-Key低通滤波器进行研究。

1. 实验目的通过搭建Sallen-Key低通滤波器电路，研究其频率特性和滤波效果。

2. 实验步骤a. 准备工作：收集所需器件和元件，包括电源、运算放大器、电阻、电容、示波器等。

b. 搭建电路：按照电路图连接运算放大器、电阻和电容，接入电源和示波器。

c. 调节参数：调节电源电压和示波器参数，使电路正常工作。

d. 测试频率响应：输入不同频率的信号，观察输出波形和幅度变化。

3. 实验结果通过实验观察，我们得到了Sallen-Key低通滤波器的频率响应曲线。

与RC滤波器相比，Sallen-Key滤波器具有更好的滤波效果和增益稳定性。

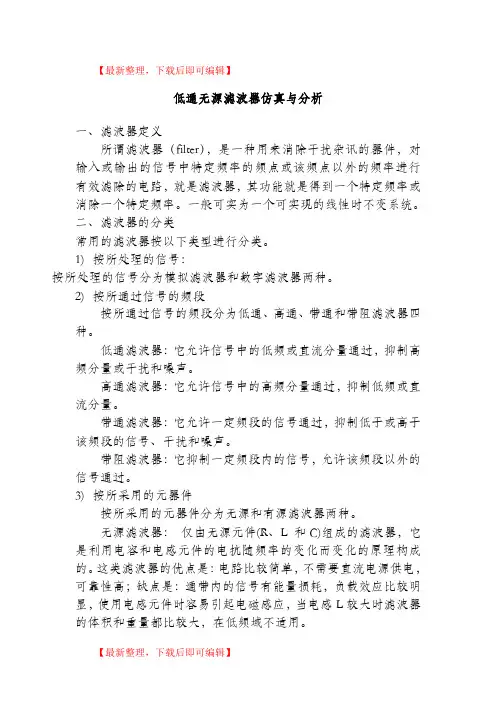

【最新整理，下载后即可编辑】低通无源滤波器仿真与分析一、滤波器定义所谓滤波器（filter），是一种用来消除干扰杂讯的器件，对输入或输出的信号中特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能就是得到一个特定频率或消除一个特定频率。

一般可实为一个可实现的线性时不变系统。

二、滤波器的分类常用的滤波器按以下类型进行分类。

1)按所处理的信号：按所处理的信号分为模拟滤波器和数字滤波器两种。

2)按所通过信号的频段按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。

低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声。

高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量。

带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声。

带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。

3)按所采用的元器件按所采用的元器件分为无源和有源滤波器两种。

无源滤波器：仅由无源元件(R、L 和C)组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。

这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。

有源滤波器：由无源元件(一般用R 和C)和有源器件(如集成运算放大器）组成。

这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件）；缺点是：通带范围受有源器件(如集成运算放大器）的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。

4) 按照阶数来分通过传递函数的阶数来确定滤波器的分类。

三、网络的频率响应在时域中，设输入为)(t x ，输出为)(t y ，滤波器的脉冲响应函数为)(t h 。

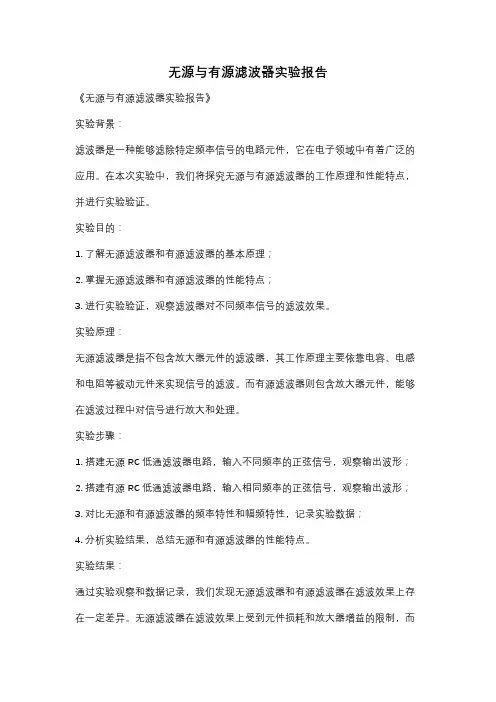

无源与有源滤波器实验报告《无源与有源滤波器实验报告》实验背景：滤波器是一种能够滤除特定频率信号的电路元件，它在电子领域中有着广泛的应用。

在本次实验中，我们将探究无源与有源滤波器的工作原理和性能特点，并进行实验验证。

实验目的：1. 了解无源滤波器和有源滤波器的基本原理；2. 掌握无源滤波器和有源滤波器的性能特点；3. 进行实验验证，观察滤波器对不同频率信号的滤波效果。

实验原理：无源滤波器是指不包含放大器元件的滤波器，其工作原理主要依靠电容、电感和电阻等被动元件来实现信号的滤波。

而有源滤波器则包含放大器元件，能够在滤波过程中对信号进行放大和处理。

实验步骤：1. 搭建无源RC低通滤波器电路，输入不同频率的正弦信号，观察输出波形；2. 搭建有源RC低通滤波器电路，输入相同频率的正弦信号，观察输出波形；3. 对比无源和有源滤波器的频率特性和幅频特性，记录实验数据；4. 分析实验结果，总结无源和有源滤波器的性能特点。

实验结果：通过实验观察和数据记录，我们发现无源滤波器和有源滤波器在滤波效果上存在一定差异。

无源滤波器在滤波效果上受到元件损耗和放大器增益的限制，而有源滤波器能够通过放大器对信号进行放大和处理，具有更好的滤波性能。

实验结论：无源滤波器和有源滤波器在滤波效果和性能特点上存在一定差异，根据实际需求选择合适的滤波器对信号进行处理是非常重要的。

在实际应用中，需要根据具体的电路设计和信号处理要求来选择无源滤波器或有源滤波器，以达到最佳的滤波效果和性能表现。

通过本次实验，我们对无源与有源滤波器的工作原理和性能特点有了更深入的了解，这将有助于我们在实际应用中更好地选择和设计滤波电路，提高信号处理的效率和质量。

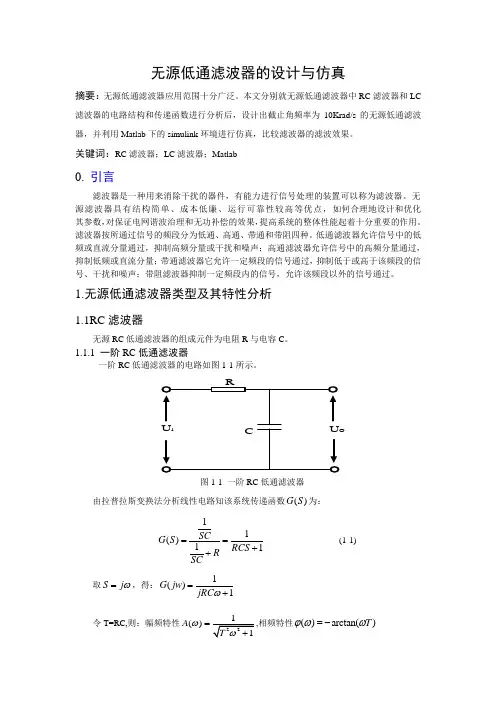

无源低通滤波器的设计与仿真摘要：无源低通滤波器应用范围十分广泛。

本文分别就无源低通滤波器中RC 滤波器和LC 滤波器的电路结构和传递函数进行分析后，设计出截止角频率为10Krad/s 的无源低通滤波器，并利用Matlab 下的simulink 环境进行仿真，比较滤波器的滤波效果。

关键词：RC 滤波器；LC 滤波器；Matlab0. 引言滤波器是一种用来消除干扰的器件，有能力进行信号处理的装置可以称为滤波器。

无源滤波器具有结构简单、成本低廉、运行可靠性较高等优点，如何合理地设计和优化其参数，对保证电网谐波治理和无功补偿的效果，提高系统的整体性能起着十分重要的作用。

滤波器按所通过信号的频段分为低通、高通、带通和带阻四种。

低通滤波器允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声；高通滤波器允许信号中的高频分量通过，抑制低频或直流分量；带通滤波器它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声；带阻滤波器抑制一定频段内的信号，允许该频段以外的信号通过。

1.无源低通滤波器类型及其特性分析1.1RC 滤波器无源RC 低通滤波器的组成元件为电阻R 与电容C 。

1.1.1 一阶RC 低通滤波器一阶RC 低通滤波器的电路如图1-1所示。

图1-1 一阶RC 低通滤波器由拉普拉斯变换法分析线性电路知该系统传递函数()G S 为：11()1SC G S RCS R SC==++(1-1) 取S j ω=，得：1()1G jw jRC ω=+ 令T=RC,则：幅频特性()A ω=,相频特性()arctan()T ϕωω=-故，当ω很小时，A(ω)→1，信号几乎不衰减；当ω很大时，A(ω)→0，信号几乎完全被衰减，不能通过。

当增益的分贝数下降3dB时，即()A ω==，得到截止频率c ω，此时c T ω=1，1/c RC ω=.令c ω=10Krad/s,R 取100Ω，C 取1F μ，则1()0.00011G S S =+.利用matlab 仿真软件，得到波特图如图1-2所示。

无源低通滤波的输出阻抗
在电子学和通信领域中，滤波器是一种用于将特定频率范围的
信号通过而将其他频率范围的信号屏蔽的电路。

而无源低通滤波器
则是一种常见的滤波器类型，它可以通过阻止高频信号而只允许低
频信号通过来实现信号的滤波。

在设计无源低通滤波器时，输出阻
抗是一个重要的参数，它对滤波器的性能和稳定性有着重要的影响。

输出阻抗是指滤波器在输出端的等效电阻值，它决定了滤波器
输出信号的稳定性和适配性。

在无源低通滤波器中，输出阻抗通常
是由滤波器的电容和电感元件以及它们的连接方式来决定的。

输出
阻抗的大小和频率响应特性直接影响着滤波器的性能。

在设计无源低通滤波器时，需要考虑输出阻抗的影响。

较高的
输出阻抗可以使滤波器对负载的适应性更好，但也会导致信号衰减
和频率响应的变化。

因此，工程师们需要在滤波器设计中权衡输出
阻抗的大小和频率响应特性，以满足特定的应用需求。

此外，输出阻抗还与滤波器的稳定性密切相关。

较低的输出阻
抗可以提高滤波器的稳定性，减少信号的失真和波纹。

因此，在设
计无源低通滤波器时，需要综合考虑输出阻抗、频率响应和稳定性
等因素，以实现滤波器的最佳性能。

总之，无源低通滤波器的输出阻抗是一个重要的设计参数，它直接影响着滤波器的性能和稳定性。

工程师们需要在设计中充分考虑输出阻抗的大小和频率响应特性，以满足特定的应用需求。

只有在综合考虑了这些因素之后，才能设计出性能优良的无源低通滤波器。

RC无源滤波器电路及其原理一、低通滤波器原理：低通滤波器(RC高通滤波器)可以通过传递低于截止频率的信号，并将高于截止频率的信号过滤掉。

低通滤波器电路是通过将电容器连接在输入信号和输出信号的路径上，通过对高频信号的衰减实现滤波。

RC低通滤波器的电路原理图如下：```Rinput ，/\/\/\/\，— outputC```电容C起到隔直阻交，在频率较低时阻抗高，电流难通过；而频率较高时阻抗低，电流容易通过。

当信号的频率较低时，经过电容的阻碍作用，导致电阻R处的电压下降；而当信号的频率较高时，电容的阻碍作用降低，电阻R处的电压保持稳定。

当频率为无穷大时，电容器变成短路，整个电压都被电阻消耗，输出电压为0；当频率为0时，电容器变成开路，输入信号全部通过。

所以，RC低通滤波器的截止频率定义为当输出电压下降到输入电压的70.7%时对应的频率。

在RC低通滤波器中，RC的值越小，截止频率越高；RC的值越大，截止频率越低。

通过改变RC的数值，可以实现对不同频率的信号进行滤波。

二、高通滤波器原理：高通滤波器(RC低通滤波器)可以通过传递高于截止频率的信号，并将低于截止频率的信号过滤掉。

高通滤波器电路是通过将电容器连接在输入信号和输出信号的路径上，通过对低频信号的衰减实现滤波。

RC高通滤波器的电路原理图如下：```Rinput ，—/\/\/\/\，— outputC```电容C起到隔直阻交，在频率较高时阻抗高，电流难通过；而频率较低时阻抗低，电流容易通过。

当信号的频率较高时，经过电容的阻碍作用，导致电阻R处的电压下降；而当信号的频率较低时，电容的阻碍作用降低，电阻R处的电压保持稳定。

当频率为无穷大时，电容器变成短路，输入信号全部通过；当频率为0时，电容器变成开路，整个电压都被电阻消耗，输出电压为0。

所以，RC高通滤波器的截止频率定义为当输出电压下降到输入电压的70.7%时对应的频率。

在RC高通滤波器中，RC的值越小，截止频率越高；RC的值越大，截止频率越低。

无源低通滤波器剖析一、研究目的滤波器是一种选择装置，它对输入信号办理，从中选出某些特定信号作为输出。

假如滤波器主要由无源元件R、L、C构成，称为无源滤波器。

滤波器按所经过信号的频段分为低通、高通、带通和带阻滤波器四种。

针对电气专业的实质特色，文中主要对无源低通滤波器进行剖析议论，并希望总结出无源滤波器在实质工程应用中的有关采用原则。

要求:1、剖析议论无源低通滤波器的各基本形式；2、经过仿真测试滤波器实质成效并剖析结果；3、总结滤波器采用原则和领会二、滤波器种类简介无源滤波器往常是以L-C、R-C等无源器件构成的一种只同意经过给定的频带信号而阻挡其余频次信号经过的选频网络。

工业电源中一般把400HZ以下的电源称为工频电源，400-10KHZ的电源称为中频电源，10KHZ以上称为高频电源。

用于沟通电源输入端滤除电源网络中高频扰乱的低通滤波器，整流电路顶用于滤除纹波的光滑滤波器，用于克制放大器产生低频振荡为目的的电源去耦滤波器等，都属于无源滤波器的畴。

而RC电路多用于低频、功率输出较小的场合，LC电路合用于高频应用处合。

按滤波器构造分类，常用的基本形式有L型、倒L型、T型、π型等电路形式。

图1、L型、倒L型、T型、π型电路形式三、滤波元件特征常用元器件低频特征和高频特征：图2、元器件低频特征和高频特征图电感L的基本特征为通直阻交，电路中拥有稳固电流的作用。

高频时电感的阻抗与频次体现以下关系图3、电感高频特征图电容C的基本特征为通交阻直，电路中拥有稳固电压的作用。

按功能可分为1、旁路电容2、去耦电容3、滤波电容。

高频时电容的阻抗与频次体现以下关系：图4、电容高频特征图滤波电容不是理想的低通滤波器，存在ESL和ESR，是以自谐振点为中心的带通滤波器。

同为0805封装的陶瓷电容，0.01μf的电容比0.1μf的电容有更好的高频滤波特征，实质使用中要注意选择适合的电容。

第四章滤波器仿真环境本文的仿真使用电路仿真软件Multisim，图为部分Multisim仿真电路：XSC1R4L1L2ExtTrig+0Ω0.16mH0.16mH_A B+_+_XFG1C10.068μF R1XFG250ΩR2L3XSC20Ω0.32mHExtTrig+_A BC3C2+_+_0.068μF0.068μF R350ΩXFG3XBP2IN OUTXBP1IN OUTXFG4图5、电路仿真部分原理图第五章无源低通滤波器剖析与仿真 滤波器的输出与输入关系经常经过电压转移函数H(S)来描绘，电压转移函数又称为电压增益函数，它的定义为( ) =U o (s ）（ 1-1 ）TsUi (s)式中U O (S)、U i (S)分别为输出、输入电压的拉氏变换。

无源滤波器实验报告总结一、实验目的本次实验的主要目的是通过搭建无源滤波器电路，了解和掌握无源滤波器的基本原理和工作方式，同时学习使用示波器进行信号测量和分析。

二、实验原理无源滤波器是指不需要外部电源或放大器等主动元件，只由电阻、电容、电感等被动元件组成的滤波器。

其主要原理是利用被动元件对信号进行频率选择性的削弱或增强，从而达到滤波的效果。

在本次实验中，我们使用了两种常见的无源滤波器：RC低通滤波器和RL高通滤波器。

其中，RC低通滤波器采用了一个电阻和一个电容组成一阶低通滤波器电路，可以将高频信号削弱；RL高通滤波器则采用了一个电阻和一个电感组成一阶高通滤波器电路，可以将低频信号削弱。

三、实验步骤1. 搭建RC低通滤波器电路将一个10kΩ的固定电阻和一个0.1μF的陶瓷电容连接起来，形成一阶RC低通滤波器电路。

2. 搭建RL高通滤波器电路将一个10kΩ的固定电阻和一个100mH的铁芯电感连接起来，形成一阶RL高通滤波器电路。

3. 连接示波器进行信号测量将RC低通滤波器和RL高通滤波器分别连接到示波器上，观察并记录输出信号的变化情况。

4. 测量并记录实验数据通过示波器测量和记录不同频率下的输入信号和输出信号幅值，并计算出其增益、相位差等参数。

四、实验结果与分析1. RC低通滤波器实验结果在RC低通滤波器中，当输入信号频率较低时，输出信号经过电容削弱后幅值下降较快；当输入信号频率较高时，输出信号经过电容削弱后幅值下降较缓。

通过测量不同频率下的输入输出幅值和计算得到的增益曲线可以看出，在截止频率左侧，增益随着频率降低而逐渐上升；在截止频率右侧，增益随着频率升高而逐渐下降。

同时，相位差也会随着频率的变化而发生变化。

2. RL高通滤波器实验结果在RL高通滤波器中，当输入信号频率较低时，输出信号经过电感削弱后幅值下降较缓；当输入信号频率较高时，输出信号经过电感削弱后幅值下降较快。

通过测量不同频率下的输入输出幅值和计算得到的增益曲线可以看出，在截止频率左侧，增益随着频率升高而逐渐上升；在截止频率右侧，增益随着频率降低而逐渐下降。

低通无源滤波器设计低通无源滤波器是一种常用的电路，用于将输入信号中的高频部分滤除，只保留低频部分。

在电子电路中，低通滤波器的设计可以采用不同的电路拓扑和元件组合来实现。

本文将介绍低通滤波器的设计过程，并以Butterworth滤波器为例进行详细说明。

设计一个低通无源滤波器的第一步是选择滤波器的拓扑结构。

目前常用的低通滤波器拓扑结构有RC滤波器、RL滤波器、LC滤波器和Active 滤波器等。

每种拓扑结构都有其优缺点，根据设计需求选择合适的结构。

接下来是选择滤波器的传输函数。

传输函数描述了滤波器的输出与输入之间的关系。

常用的传输函数有一阶、二阶和更高阶的巴特沃斯、切比雪夫等类型。

不同类型的传输函数有不同的频率响应特性，在设计中需要根据实际需求选择合适的传输函数。

以Butterworth滤波器为例，它是一种设计简单、频率响应平坦的滤波器，适用于需要保持幅度特性平坦的应用。

Butterworth滤波器的传输函数为：H(s)=1/(1+(s/ωc)^n)其中，H(s)为传输函数，s为复频域表示的变量，ωc为截止频率，n 为滤波器的阶数。

接下来是计算滤波器的元件值。

在设计Butterworth滤波器时，通常将截止频率设置为滤波器的-3dB点。

根据传输函数可以得到：H(jω)，=1/√(1+(ω/ωc)^2n)当ω等于ωc时，H(jω)，等于1/√2、根据此条件，可以得到滤波器的截止频率：ωc=1/√2^(1/n)接下来是计算滤波器的元件值。

以Butterworth滤波器为例，可以选择RC或LC元件来实现滤波器。

在RC滤波器中，电容器C和电阻R的值可以根据截止频率计算得到：R=1/(ωcC)在LC滤波器中，电感L和电容C的值可以根据截止频率计算得到：L=1/(ωcC)在实际设计中，还需考虑元件的可用性和成本等因素，可能需要对计算得到的元件值进行调整。

最后是验证设计的滤波器。

可以使用电子设计自动化（EDA）工具进行电路仿真，验证滤波器的性能是否满足设计要求。

无源低通滤波器的设计与仿真首先，我们需要选择适用于我们设计的无源低通滤波器的基本电路。

常见的无源低通滤波器电路有RC低通滤波器和RL低通滤波器。

本文将以RC低通滤波器为例进行介绍。

在设计RC低通滤波器之前，我们需要确定滤波器的截止频率和阶数。

截止频率是滤波器对于不同频率的信号的过滤界限，阶数表示滤波器的降低频率的能力。

选择截止频率和阶数时需要根据具体的应用需求来确定。

接下来，我们可以根据所选的截止频率和阶数来计算所需的电路元件数值。

无源低通滤波器的关键电路元件就是电阻和电容。

电阻R和电容C的数值可以根据公式来计算。

对于RC低通滤波器，截止频率fc和阶数n之间的关系可以通过公式进行计算。

设计完成后，我们可以使用电路仿真软件来验证无源低通滤波器的性能。

常用的电路仿真软件有Multisim、PSpice等。

通过将设计好的电路连接到电路仿真软件中，并输入信号，可以得到滤波器的频率响应和输出波形。

在仿真过程中，我们可以根据需要调整电阻和电容的数值，观察滤波器性能的变化。

可以通过调整电阻或电容的数值来改变滤波器的截止频率和阶数，从而实现不同频率的信号滤波。

在进行仿真时，还可以观察滤波器的幅频响应、相频响应和相位延迟等参数，以评估滤波器的性能。

幅频响应表示滤波器对不同频率信号的幅度变化；相频响应表示滤波器对不同频率信号的相位变化；相位延迟表示信号通过滤波器后的延迟时间。

为了更好地了解滤波器的性能，还可以进行频谱分析，即将输入和输出信号的频谱进行对比。

频谱分析可以用来评估滤波器对不同频率信号的衰减效果。

在进行滤波器设计和仿真时，需要注意选择合适的电路元件，并进行适当的参数调整。

此外，还要了解滤波器的理论知识和滤波器性能评估的相关方法。

总之，无源低通滤波器的设计与仿真是一个综合性较强的工作，需要综合运用电路设计、电路分析和电路仿真的知识。

通过设计和仿真，可以得到满足要求的无源低通滤波器，并评估其性能。

无源低通滤波器的设计首先，定义滤波器的截止频率。

截止频率是指滤波器开始起作用的频率。

对于低通滤波器来说，截止频率是指低于该频率的信号成分将被滤除。

截止频率一般通过一个参数ω_c来表示，其中ω_c=2πf_c，f_c为截止频率。

其次，确定滤波器的通带增益。

通带增益是指在截止频率以下，滤波器通过的信号的增益程度。

在设计滤波器时，我们可以根据具体需求来确定通带增益的大小，以实现所需的输出信号级别。

第三，选择阻带衰减。

阻带是指在截止频率以上，滤波器开始起作用的频率范围。

阻带衰减是指在阻带范围内，滤波器对信号的抑制程度。

通常，滤波器的阻带衰减越大，抑制高频信号的效果越好。

最后，设计滤波器的频率响应。

频率响应是指滤波器在不同频率下，对信号的增益或衰减程度。

通常，我们希望滤波器在通带内保持平坦的频率响应，即对不同频率的信号进行滤波时，尽量不改变其幅度和相位。

[插入RC滤波器电路图]RC滤波器的截止频率fc可以通过以下公式计算：fc = 1 / (2πRC)然而，RC滤波器的频率响应不是理想的。

在截止频率以下，其增益逐渐下降，而在截止频率以上，增益几乎为零。

因此，为了改进滤波器的性能，可以采用其他电路结构，如LC滤波器和RLC滤波器。

[插入LC滤波器电路图]根据LC滤波器的截止频率fc的公式，可以计算电感和电容的值。

fc = 1 / (2π√(LC))[插入RLC滤波器电路图]RLC滤波器可以通过调整电阻、电感和电容的值来控制截止频率、通带增益和阻带衰减。

除了RC、LC和RLC滤波器外，还有其他多种无源低通滤波器的设计方法，如毛细管滤波器、巴特沃斯滤波器和切比雪夫滤波器等。

每种设计方法都有其特定的优点和应用场景。

无源低通滤波器设计是一个复杂的工程领域，涉及了电路理论、信号处理和滤波器设计等知识。

在实际应用中，需要根据具体需求和要求，选择适合的滤波器设计方法，并通过仿真和实验进行验证和调整，以获得满足要求的滤波器性能。
