建筑工地用电负荷计算及变压器容量计算与选择
（教材版）
一、土建施工用电的需要系数和功率因数
用电设备名称用电设备数量功率因数（cosφ）［tgφ］需用系数（Kη）混凝土搅拌机及砂浆搅拌机 10以下0.65 【1.17】0.7
10～30 0.65 0.6
30以上0.6 【1.33】0.5
破碎机、筛洗石机10以下0.75 【0.88】0.75
10～50 0.7 【1.02】0.7
点焊机 0.6 0.43～1
对焊机 0.7 0.43～1
皮带运输机 0.75 0.7
提升机、起重机、卷扬机10以下0.65 0.2
振捣器0.7 0.7
仓库照明 1.0【0.0】0.35
户内照明 0.8
户外照明1【0】 0.35
说明：需要系数是用电设备较多时的数据。如果用电设备台数较少，则需要系数可以行当取大些。当只有一台时，可取1。
二、实例：某建筑工地的用电设备如下，由10KV电源供电，试计算该工地的计算负荷并确定变压器容量及选择变压器。
用电设备名称用电设备数量（台数）功率（KW）备注
混凝土搅拌机 4 10
砂浆搅拌机 4 4.5
皮带运输机 5 7 有机械联锁
升降机 2 4.5
塔式起重机 2 7.5
1 22
1 35
JC=40%
电焊机 5 25 JC=25%单相，360V
照明 20
分别计算各组用电设备的计算负荷：
1、混凝土搅拌机：查表，需用系数Kη=0.7，cosφ=0.68，tgφ=1.08
PC：有功计算负荷，QC：无功计算负荷，Pe:设备容量
PC1=Kη×∑Pe1=0.7×（10×4）=28KW
QC1= PC1×tgφ=28×1.08=30.20KVAR
2、砂浆搅拌机组：查表，需用系数Kη=0.7，cosφ=0.68，tgφ=1.08
PC2=Kη×∑Pe2=0.7×（4.5×4）=12.6KW
QC2= PC2×tgφ=12.6×1.08=13.61KVAR
3、皮带运输机组：查表，需用系数Kη=0.7，cosφ=0.75，tgφ=0.88
PC3=Kη×∑Pe3=0.7×（7×5）=24.5KW
QC3= PC3×tgφ=24.5×0.88=21.56KVAR
4、升降机组：查表，需用系数Kη=0.2，cosφ=0.65，tgφ=1.17
PC4=Kη×∑Pe4=0.2×（4.5×2）=1.8KW
QC4= PC4×tgφ=1.8×1.17=2.11KVAR
5、塔式起重机组：塔式起重机有4台电动机，往往要同时工作或满载工作，需要系数取大一些，Kη=0.7，cosφ=0.65，tgφ=1.17
又：对反复短时工作制的电动机的设备容量，应统一换算到暂载率JC=25%时的额定功率：
Pe’:换算前的电动机铭牌额定功率（KW）
Pe：换算到JC=25%时电动机的设备容量（KW）
Pe5=2∑Pe’ sqr(JC)=2（7.5×2+22×1+35×1）sqr(0.4)=2×40.5×0.632=51.19 K W
其计算负荷为
PC5=Kη×∑Pe5=0.7×51.19=35.83KW
QC5= PC5×tgφ=35.83×1.17=41.92KVAR
6、电焊机组成部分：查表，需用系数Kη=0.45，cosφ=0.6，tgφ=1.33
因为电焊机是单相负载，它有5台则按6台计算设备容量。又由于它的JC=25%，应统一换算到JC= 100%的额定功率
PC6=Kη×∑Pe6’× sqr(JC)
=0.45×(6×25)× sqr(0.25)=33.75 KW
QC6= PC6×tgφ=33.75×1.33=44.88 KVAR
7、照明：施工期间主要是室外照明，
查表，需用系数Kη=0.35，cosφ=1，tgφ=0
PC7=Kη×∑Pe7=0.35×20=7 KW
QC7= PC7×tgφ=0
再求总的计算负荷,取同时系数K∑=0.9
P∑C= K∑×∑PC=0.9(28+12.6+24.5+1.8+35.83+33.75+7)=129.13 KW
Q∑C= K∑×∑QC=0.9(30.2+13.61+21.56+2.11+41.92+44.88)=138.85 KVA
S∑C= sqr(P∑C^2+ Q∑C^2)= sqr(129.13^2+138.85^2)=189.6 KVA
变压器的额定容量为
SN≥S∑C=189.6 KVA
选用SJL1-200/10型电力变压器,其额定容量SN=200KVA。

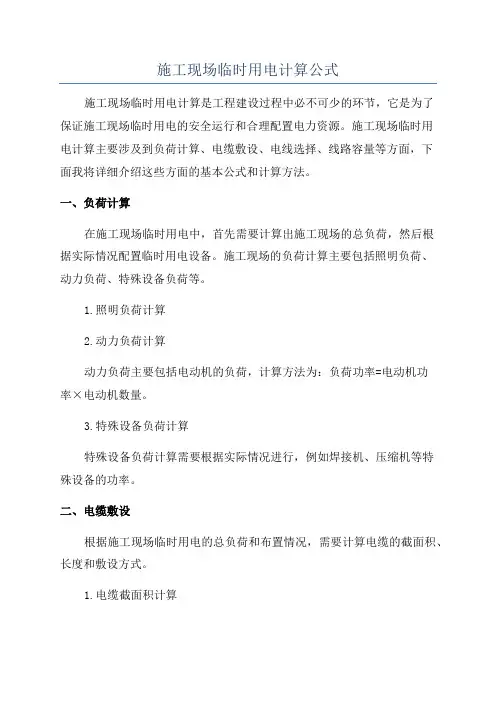

建筑工地临时供电用电量计算参考

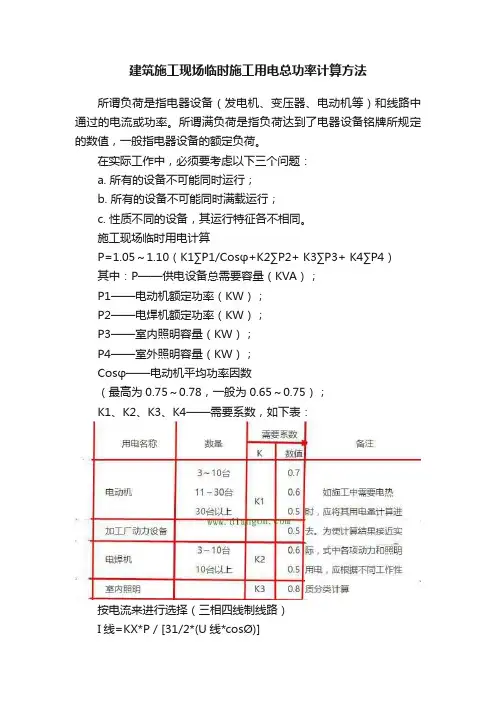

本文提要：建筑工地临时供电,包括动力用电与照明用电两种,总用电量可按一下公式计算: P=1.05~1.10(K1∑P1/cosφ+K2∑P2+ K3∑P3 +K4∑P4) 式中P-供电设备总需要容量(千伏安);
建筑工地临时供电用电量计算参考

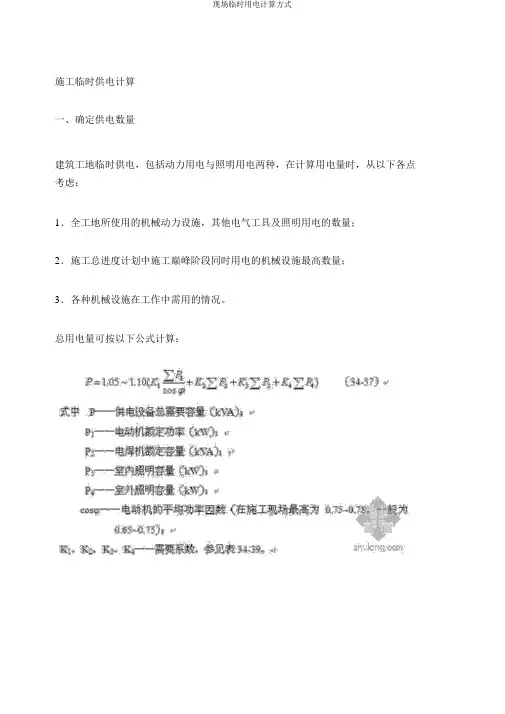

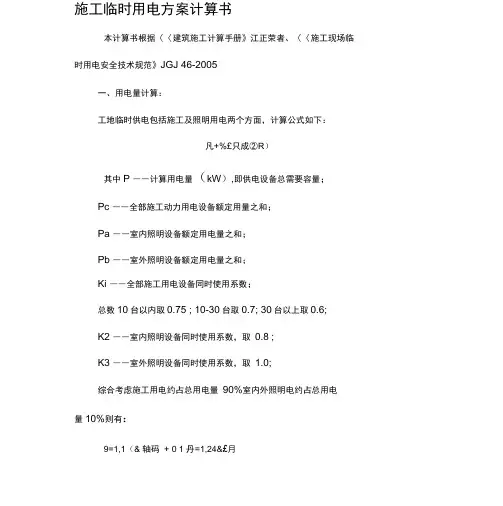

建筑工地临时供电,包括动力用电与照明用电两种,总用电量可按一下公式计算:

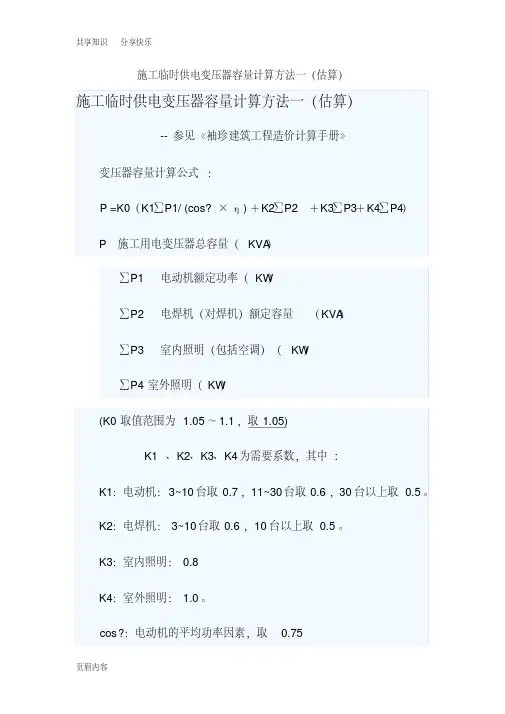

P=1.05~1.10(K1∑P1/cosφ+K2∑P2+ K3∑P3 +K4∑P4)

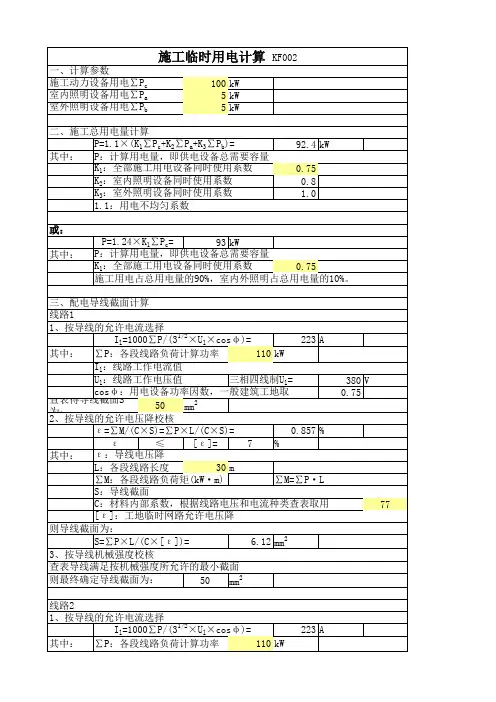

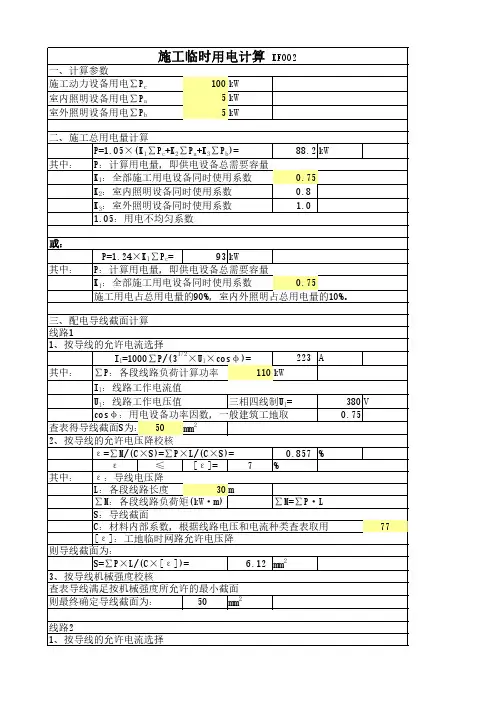

式中P-供电设备总需要容量(千伏安);P1-电动机额定功率(千瓦);P2-电焊机额定容量(千伏安);P3--室内照明容量(千瓦);P4--室外照明容量(千瓦);cosφ-电动机的平均功率系数(在施工现场最高为0.75~0.78,一般为O.65~0.75);K1 、K2 、K3 、K4-需要系数,参见下表: 用电名称数量需要系数备注
K 数值
电动机3~10台K1 0.7 如施工中需要电热时,应将其用电量计算进去。为使计算结果接近实际,式中各项动力和照明用电,应根据不同工作性质分类计算。
11~30台0.6
30台以上0.5
加工厂动力设备0.5
电焊机3~10台K2 0.6
10台以上0.5
室内照明K3 0.8
室外照明K4 1.0

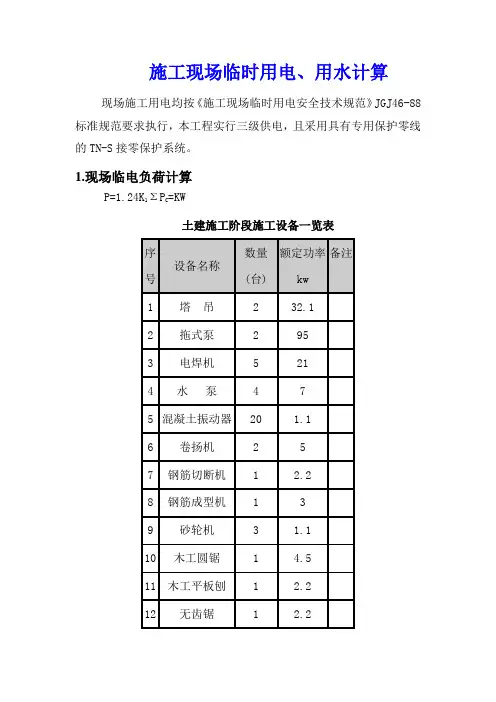

结构施工阶段的设备动力用电量:
(1) 建筑师I塔吊1台,电动机为36.5KW;
(2) KW-01型蛙式夯土机3台,每台电动机为3KW;
(3) HZ6-70型插入式振动器9台,每台电动机为2.2KW;
(4) 400升J4-375型混凝土搅拌机3台,每台电动机为10KW;
