三角堰计算

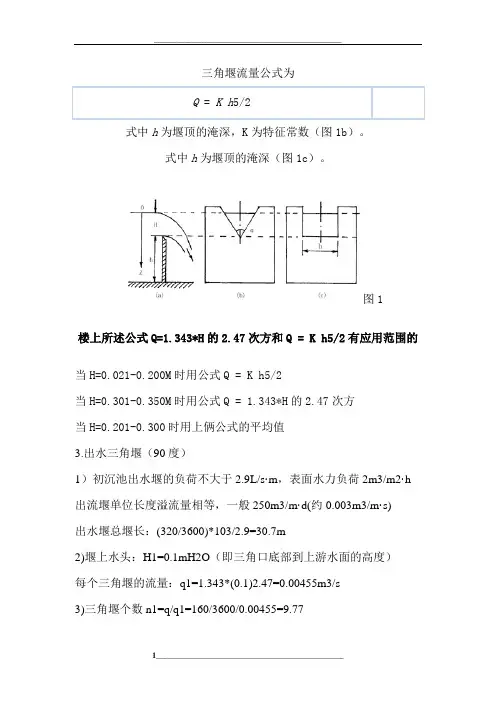

三角堰流量公式为Q = K h5/2式中h为堰顶的淹深，K为特征常数（图1b）。

式中h为堰顶的淹深（图1c）。

图1楼上所述公式Q=1.343*H的2.47次方和Q = K h5/2有应用范围的当H=0.021-0.200M时用公式Q = K h5/2当H=0.301-0.350M时用公式Q = 1.343*H的2.47次方当H=0.201-0.300时用上俩公式的平均值3.出水三角堰（90度）1）初沉池出水堰的负荷不大于2.9L/s·m，表面水力负荷2m3/m2·h 出流堰单位长度溢流量相等，一般250m3/m·d(约0.003m3/m·s)出水堰总堰长：(320/3600)*103/2.9=30.7m2)堰上水头：H1=0.1mH2O（即三角口底部到上游水面的高度）每个三角堰的流量：q1=1.343*(0.1)2.47=0.00455m3/s3)三角堰个数n1=q/q1=160/3600/0.00455=9.77q=出水流量。

取10个。

（每个池）4)三角堰中距L1=b/n1=3/10=0.3m通常三角堰之頂角為90°，tan(θ/2) =1，則(29)及(30)式變成Q=1.47H3/2(31)4.水堰流量的计算公式和计算表(1) 90°三角堰图6，7，890°三角堰流量计算公式式中 Q——流量（l/s）h——堰口水头（m）c——流量系数c=1354＋＋(140＋)(－0.09)2B——堰槽宽度（m）D——堰槽底面至堰口底点距离（m）流量系数公式在下述范围内适用：B=0.5～1.2(m) D=0.1～0.75(m)堰的水头测定方法(1)水头是指水流的上水面至堰口底点(90’三角堰)或堰口下边缘(矩形堰、全宽堰)的垂直距离。

(4)水堰的堰口至堰口外水池液面的高度不得小于100毫米。

b.三角堰设计计算每座UASB反应器处理水量7L/s,溢流负荷为1～2L/(m•s)设计溢流负荷取f=2L/(m•s),则堰上水面总长L=q/f=7/2=3.5m（3-7）设计90°三角堰,堰高H=50mm,堰口宽B=100mm,堰上水头h=25mm,则堰口水面宽b=50mm,三角堰数量n=L/b=3.5/0.05=70个.设计堰板长为8-0.3=7.7m,共6块,每块堰10个100mm堰口,10个670mm间隙.堰上水头校核:则每个堰出流率q=0.007/70=1×10-4m³/s按90°三角堰计算公式q=1.43h5/2（3-8）则堰上水头为h=(q/1.43)0.4=(1×10-4/1.43)0.4=0.022m。

三角堰计算公式图文三角堰是一种常见的水利工程结构，用于控制水流和提供水力能源。

在设计和建造三角堰时，需要对其水流特性进行准确的计算和分析。

三角堰的计算公式是设计师们在进行相关工程计算时的重要工具，它可以帮助工程师们快速、准确地确定三角堰的尺寸和水流特性。

本文将介绍三角堰的计算公式，并对其进行详细解析。

三角堰的计算公式主要包括以下几个方面，流量计算、水头计算和流速计算。

在进行三角堰的计算时，需要根据具体的工程要求和实际情况选择合适的计算公式，并结合现场实测数据进行验证和调整。

下面将对三角堰的计算公式进行详细介绍。

一、流量计算。

三角堰的流量计算是设计和建造三角堰的关键步骤之一。

流量计算公式可以帮助工程师们快速、准确地确定三角堰的设计流量，从而为后续的工程设计和施工提供重要参考。

三角堰的流量计算公式一般采用曼宁公式或切比雪夫公式进行计算，其基本形式如下：1、曼宁公式，Q = C A R^(2/3) S^(1/2)。

其中，Q表示三角堰的设计流量，单位为立方米/秒；C为曼宁系数，其取值范围为0.02-0.035；A为三角堰的流量面积，单位为平方米；R为水流的湿周半径，单位为米；S为水流的坡度，单位为米/米。

2、切比雪夫公式，Q = C A H^(3/2)。

其中，Q表示三角堰的设计流量，单位为立方米/秒；C为切比雪夫系数，其取值范围为1.5-2.5；A为三角堰的流量面积，单位为平方米；H为水头，单位为米。

在进行三角堰的流量计算时，需要根据具体的工程要求和实际情况选择合适的计算公式，并结合现场实测数据进行验证和调整。

同时，还需要考虑三角堰的水流特性和水文条件，确保计算结果的准确性和可靠性。

二、水头计算。

三角堰的水头计算是设计和建造三角堰的另一个重要步骤。

水头计算公式可以帮助工程师们快速、准确地确定三角堰的设计水头，从而为后续的工程设计和施工提供重要参考。

三角堰的水头计算公式一般采用伯努利方程或水力学公式进行计算，其基本形式如下：1、伯努利方程，H = (V^2) / (2 g) + Z。

问题：三角形堰实用流量计算说明：三角形堰是堰口形状为等腰三角形的薄壁堰，如图12-6所示。

当明渠流量较小时，如果使用矩形堰或全宽堰测量流量，则上下游的液位差很小，这会使得测量误差增大，为了使测量结果更加准确可以使用三角形堰。

对于三角形堰，当上游液位h变化时，堰口液流的宽度b也同时随着变化。

因此，三角形堰的流量计算公式应和三角形的顶角θ有关。

三角形堰堰口的曲线方程是将上式代入式（12-4），沿高度方向对整个液流进行流量的积分，可以得到流经三角形堰的流体流量qv公式为当堰口顶角时，三角形堰的流量实际计算公式（也称为Ki ndsvater-Shen公式）为式中，C是三角形堰的流量系数，还是三个变量的函数：e式中，p是三角形堰的顶角到堰底的距离；B是堰的宽度，he是有效水头，he=h+Kh；h是实测水头；Kh是水头的修正值。

当时，Ce 的值可查图12-7，Kh等于O.85mm对于的兰角形堰，目前还缺乏经验数据以确定Ce、h/p和p/B的函数关系。

但是，在堰口面积与明渠的通流面积相比很小时，h/p、p/B对Ce 值影响可以忽略不计，Ce只是θ的函数，如图12-8所示，相应Kh可以从图12-9查到。

式(12-27）的适用条件为当时，要把h/p和p/B限制在图12-7所列的范围内；当时，h/p≤0.35，1.5>p/B>O.1，h≥0.06m，p≥0.09mo为了准确地测量比直角三角形堰的流量测量范围更小的流量，可以使用锐角三角形堰。

在IS01438-75中还给出了的三角形堰以及三角形堰在不同的水头下流量系数和流量的表。

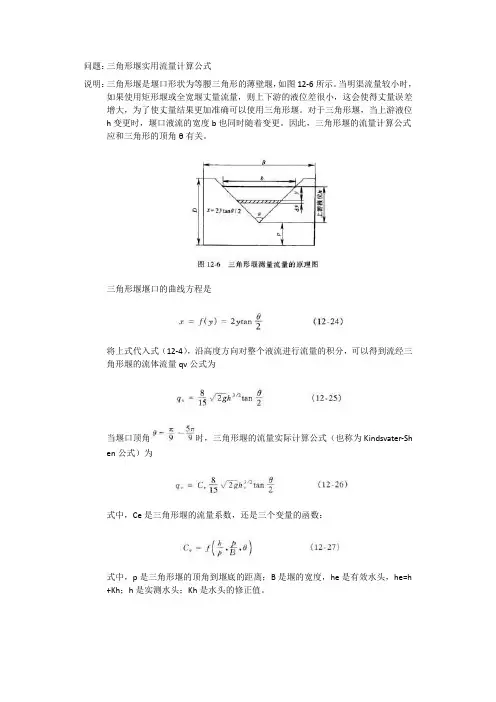

问题：三角形堰实用流量计算公式
说明：三角形堰是堰口形状为等腰三角形的薄壁堰，如图12-6所示。

当明渠流量较小时，如果使用矩形堰或全宽堰丈量流量，则上下游的液位差很小，这会使得丈量误差增大，为了使丈量结果更加准确可以使用三角形堰。

对于三角形堰，当上游液位h变更时，堰口液流的宽度b也同时随着变更。

因此，三角形堰的流量计算公式应和三角形的顶角θ有关。

三角形堰堰口的曲线方程是
将上式代入式（12-4），沿高度方向对整个液流进行流量的积分，可以得到流经三角形堰的流体流量qv公式为
当堰口顶角时，三角形堰的流量实际计算公式（也称为Kindsvater-Sh en公式）为
式中，Ce是三角形堰的流量系数，还是三个变量的函数：
式中，p是三角形堰的顶角到堰底的距离；B是堰的宽度，he是有效水头，he=h +Kh；h是实测水头；Kh是水头的修正值。

当时，Ce的值可查图12-7，Kh等于O.85mm
对于的兰角形堰，目前还缺乏经验数据以确定Ce、h/p和p/B的函数关系。

但是，在堰口面积与明渠的通流面积相比很小时，h/p、p/B对Ce值影响可以忽略不计，Ce只是θ的函数，如图12-8所示，相应Kh可以从图12-9查到。

式(12-27）的适用条件为
当时，要把h/p和p/B限制在图12-7所列的范围内；
当时，h/p≤0.35，1.5>p/B>O.1，h≥0.06m，p≥0.09mo
为了准确地丈量比直角三角形堰的流量丈量范围更小的流量，可以使用锐角三角
形堰。

在IS01438-75中还给出了的三角形堰以及三角形堰在分歧的水头下流量系数和流量的表。

三角堰流量计算公式
三角堰的流量计算公式，是由威廉•萨特曼在1936年提出的，公式为：Q= 2.6274 × h^2.5 (1-0.2h) \sqrt{2g tan\alpha}，其中。

Q：三角堰流量（m³/s）；
h：三角堰消能器坝顶处水位高度（m）；
g：重力加速度（m/s²）；
α：三角堰消能器坝面坡度（rad）。

代入上式得到的流量，是指在充足的源水条件下，三角堰能够把水流
进行放缓沉淀、排放的最大量，同时它也是给定三角堰的消能器坝高和坡
度情况下，计算出可以被放缓沉淀、排放的最大量，该公式经过不断的理
论分析、数据测试以及实际应用，其精度可以达到±2%，被广泛应用在水
利工程中。

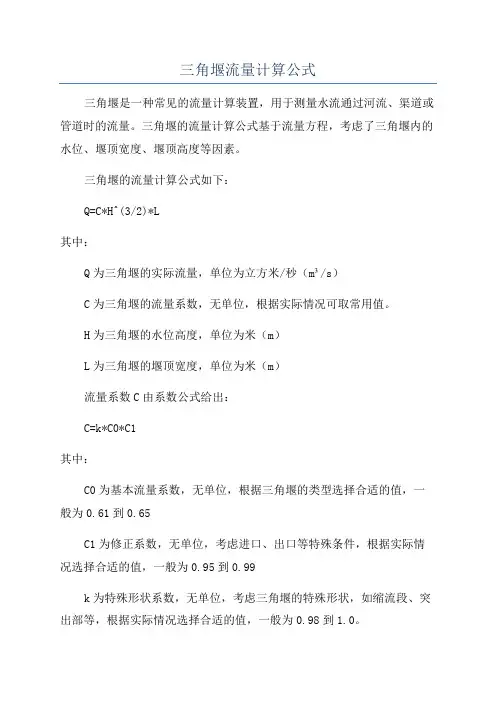

三角堰流量计算公式三角堰是一种常见的流量计算装置，用于测量水流通过河流、渠道或管道时的流量。

三角堰的流量计算公式基于流量方程，考虑了三角堰内的水位、堰顶宽度、堰顶高度等因素。

三角堰的流量计算公式如下：Q=C*H^(3/2)*L其中：Q为三角堰的实际流量，单位为立方米/秒（m³/s）C为三角堰的流量系数，无单位，根据实际情况可取常用值。

H为三角堰的水位高度，单位为米（m）L为三角堰的堰顶宽度，单位为米（m）流量系数C由系数公式给出：C=k*C0*C1其中：C0为基本流量系数，无单位，根据三角堰的类型选择合适的值，一般为0.61到0.65C1为修正系数，无单位，考虑进口、出口等特殊条件，根据实际情况选择合适的值，一般为0.95到0.99k为特殊形状系数，无单位，考虑三角堰的特殊形状，如缩流段、突出部等，根据实际情况选择合适的值，一般为0.98到1.0。

三角堰的流量计算步骤如下：1.测量三角堰的水位高度H和堰顶宽度L；2.根据实际情况选择合适的基本流量系数C0、修正系数C1和特殊形状系数k；3.根据流量公式和系数公式计算实际流量Q。

需要注意的是，三角堰流量计算公式是在一定的理想条件下推导得到的，实际情况中可能存在一些误差。

因此，在使用此公式计算流量时，应根据实际情况选择合适的流量系数和修正系数，以提高计算结果的准确性。

总结一下，三角堰流量计算公式是根据流量方程推导得到的，包括流量公式和系数公式。

通过测量水位高度和堰顶宽度，选择合适的流量系数和修正系数，可以计算出三角堰的实际流量。

在实际应用中，需要根据具体情况调整参数，以提高计算结果的准确性。
