气动元件分类和符号大全及使用方法气动元件分类和符号大全及使用方法双作用气缸（带磁电开关）使用方法：通过调节节流阀来调节气缸的运行速度，左边节流阀通气气缸缩回，右边节流阀通气气缸伸出。
磁电开关（近视位开关）用来检测气缸位置，气缸缩回时右边磁电开关导通，反之左边导通。
在磁电开关使用时两端不可直接加电源，需串入负载（靠红色小灯处为+端）。
单作用气缸使用方法：通过调节节流阀来调节气缸的运行速度，当节流阀中有气通过时气缸伸出，反之没气时气缸缩回（通过弹簧自动复位）。

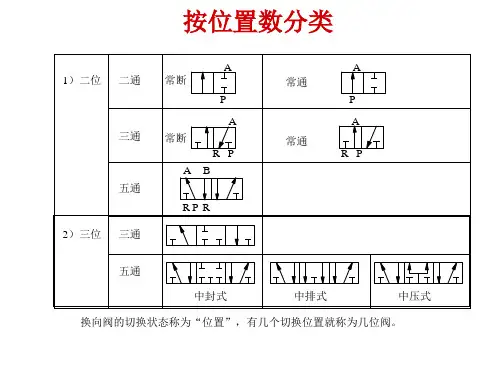

二位五通单电控电磁阀3个直接头为连接气管端，分别为P进气端，A：A 位出气端，B：B位出气端。
当P有气后A位出气（即电磁阀初位），当电磁阀线圈得电（DC24V小灯处为正极），电磁阀换向，B位出气。
当电磁阀线圈失电，通过弹簧恢复到初始位。
二位五通双电控电磁阀3个直接头为连接气管端，分别为P进气端，A：A 位出气端，B：B位出气端。
当P口有气后，前次出气端有气的仍旧出气（即保留上次电磁阀得电的位置），当电磁阀线圈1Y1得电（DC24V小灯处为正），电磁阀换向，A口出气。
当电磁阀线圈1Y2得电（DC24V小灯处为正），电磁阀换向，B口出气。
电磁线圈失电后保留此次位置。
三位五通双电控电磁阀3个直接头为连接气管端，分别为P进气端，A：A位出气端，B：B位出气端。
当P口有气且电磁阀线圈无得电的状态下，在两侧弹簧的作用下复位，A、B 口均无气出，该阀保持在中位。
当电磁阀线圈1Y1得电（DC24V小灯处为正），电磁阀换向，A口出气。
当电磁阀线圈1Y2得电（DC24V小灯处为正），电磁阀换向，B口出气。
电磁阀线圈失电后，在两侧弹簧的作用下阀体自动复位，A、B口均无气出，该阀又保持在中位状态。
电信号行程开关该元件用于检测气缸位置，分别放在气缸的缩回与伸出位，使其接触气缸探头进行动作。
当白色滚轮端弹起时，COM端与NC通，NO断开。
当白色滚轮端被气缸探头压下后，COM与NO通，NC断开。
