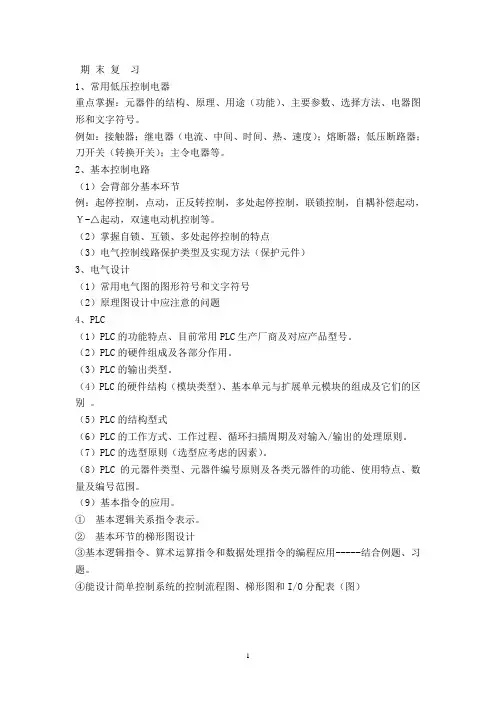

期末复习1、常用低压控制电器重点掌握:元器件的结构、原理、用途(功能)、主要参数、选择方法、电器图形和文字符号。
例如:接触器;继电器(电流、中间、时间、热、速度);熔断器;低压断路器;刀开关(转换开关);主令电器等。
2、基本控制电路(1)会背部分基本环节例:起停控制,点动,正反转控制,多处起停控制,联锁控制,自耦补偿起动,Y-△起动,双速电动机控制等。
(2)掌握自锁、互锁、多处起停控制的特点(3)电气控制线路保护类型及实现方法(保护元件)3、电气设计(1)常用电气图的图形符号和文字符号(2)原理图设计中应注意的问题4、PLC(1)PLC的功能特点、目前常用PLC生产厂商及对应产品型号。
(2)PLC的硬件组成及各部分作用。
(3)PLC的输出类型。
(4)PLC的硬件结构(模块类型)、基本单元与扩展单元模块的组成及它们的区别。
(5)PLC的结构型式(6)PLC的工作方式、工作过程、循环扫描周期及对输入/输出的处理原则。
(7)PLC的选型原则(选型应考虑的因素)。
(8)PLC的元器件类型、元器件编号原则及各类元器件的功能、使用特点、数量及编号范围。
(9)基本指令的应用。
①基本逻辑关系指令表示。
②基本环节的梯形图设计③基本逻辑指令、算术运算指令和数据处理指令的编程应用-----结合例题、习题。
④能设计简单控制系统的控制流程图、梯形图和I/O分配表(图)《PLC》试题集一.选择题1.一般公认的PLC发明时间为:A.1945 B.1968 C.1969 D.1970参考答案:C2.十六进制的F,转变为十进制是多少?A.31B.32C.15D.29参考答案:C3.三菱PLC中,16位的内部计数器,计数数值最大可设定为A.32768 B.32767 C.10000 D.100000参考答案:B4.FX系列PLC是(B)公司的产品。
A.西德西门子B.日本三菱C.美国HONEWELL D.日本富士5.PLC中不包括(C )。
电气控制及 PLC应用期末考试一试卷一、填空(1×35)1. 电磁机构由、、等几部分构成。
2. 速度继电器主要用作控制。
3. 常有的灭弧装置有、、装置。
4. 电路正常工作时,欠电压继电器,当电路电压减小到某一、下时(为 30%~50%UN),欠压继电器对电路实现欠电压保护。
5. 热继电器是利用电流流过发热元件产生热量来使检测元件受热曲折,从而推进机构动作的一种保护电器,主要被用作电动机的长久保护。
6. 在电气控制系统图指的是三各种类的图,分别、、。
7. 交流接触器为了减小死心的振动和噪音,在死心上加入。
8.PLC 的每一个扫描过程分为三个阶段,分别是:、、三个阶段。
9.三相鼠笼式异步电动机 Y-△降压启动时启动电流是直接启动电流的倍,此方法只好用于定子绕组采纳接法的电动机。
10.PLC 输出继电器的触点与输出端子相连,输出端除了供给一对继电器常开触头用于接通负载之外,还可以供给内部和触点供编程使用。
11.PLC 程序中手动程序和自动程序需要。
12.PLC 的输出方式平时有方式、方式、方式。
13.PLC 的输出指令 OUT是对继电器的进行驱动的指令,但它不可以用于。
14. 型号为 FX2N-32MR的 PLC,它表示的含义包含以下几部分:它是单元,内部包含、、输入输出口及;其输入输出总点数为点,此中输入点数为点,其输出种类为。
二、判断(1×10)15.交流接触器通电后假如死心吸合受阻,将以致圈烧毁。
()16.熔断器的保护特征是反时限的。
()17.无断相保护装置的热继电器就不可以对电动机的断相供给保护。
()18.全能变换开关自己带有各种保护。
()19.低压断路器拥有失压保护的功能。
()20.电动机采纳制动措施的目的是为了泊车安稳。
()21.Y0501 属于输出继电器,其线圈可以由程序自由驱动。
()22.产生电弧的条件是: A、在大气中断开电路 B 、被断开电路中有电流经过 C、断开后触点两端有电压。
电气控制与PLC期末试卷试题及学习知识点详细总结计划大全.doc《电气控制及PLC 应用》复习资料A.接触器B.继电器C.热继电器一、填空题D.自动空气断路器1.按用途分类,低压电器分为(控制电器)、(主令电器)、(保6.常用的短路保护电器是(D )。
护电器)、(配电电器)和(执行电器)。
A.接触器B.继电器C.热继电器2.按执行机能分类,低压电器分为(有触点)电器和(无触D.自动空气断路器点)电器。
7.直流电器的线圈能否串联使用( A )3.按工作原理分类,低压电器分为(电磁式电器)和(非电A.能B.不能量控制电器)。
8.交流电器的线圈能否串联使用( B )4.电磁机构由(吸引线圈)、(铁心)、(衔铁)等几部分组成。
A.能B.不能5.电磁式电器分为(直流)和(交流)两大类,都是利用(电9.电气控制系统中,常用的起过载保护作用的电器是( B )。
磁铁)的原理制成的。
A.自动空气开关B.热继电器C.接触器6.刀开关接线时,电源进线应接在(静插座)一边的进线端,D.电磁式电压继电器用电设备应接在(动触刀)一边的出线断。
10.(A )是用来频繁地接通或分断带有负载(如电动机)7.使用铁壳开关时,外壳应可靠(接地),防止以外漏电造的主电路的自动控制电器,按其主触头通过电流的种类不同,成触电事故分为交流、直流两种。
8.接触器主要由(电磁系统)、(触点系统)、和(灭弧装置)A.接触器B.继电器C.接近开组成。
关9.(直流)接触器不会产生涡流和磁滞损耗,所以不发热。
11.下列属于 PLC用户程序的是( D )。
10 .继电器是一种根据(外界输入)信号来控制电路通断的A.系统管理程序B.用户程序编辑和指令解释程序自动切换电器。
C.标准子程序D.逻辑符号图11 .继电器和接触器相比用于切换(小电流)的控制电路和12.某 PLC的 I/O 点数为 3072 点,那么该 PLC属于( C )。
保护电路,故继电器没有(灭弧)装置,也无(主辅)触点A.小型 PLC B.中型 PLC C.大型 PLC 之分。
电气控制与plc应用技术期末试题及答案一、单项选择题(每题2分,共20分)1. PLC的全称是()。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑电路答案:A2. 下列哪个不是PLC的特点?()A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案:C3. PLC的输入/输出接口通常采用()。
A. 继电器B. 晶体管C. 集成电路D. 光耦答案:B4. 在PLC中,用于实现顺序控制的编程方法是()。
A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案:A5. PLC的扫描周期主要受()的影响。
A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小答案:A6. PLC的输出接口通常采用()。
A. 开关量输出B. 模拟量输出C. 脉冲输出D. 以上都是答案:D7. 在PLC中,用于实现定时控制的软元件是()。
A. 计数器B. 定时器C. 累加器D. 寄存器答案:B8. PLC的编程语言不包括()。
A. 梯形图B. 汇编语言C. 功能块图D. 结构化文本答案:B9. PLC的输入接口主要用于接收()。
A. 模拟信号B. 脉冲信号C. 开关信号D. 以上都是答案:D10. PLC的输出接口主要用于控制()。
A. 传感器B. 显示器C. 执行器D. 以上都是答案:C二、多项选择题(每题3分,共15分)1. PLC的编程语言包括()。
A. 梯形图B. 布尔逻辑C. 功能块图D. 结构化文本答案:ACD2. PLC在工业自动化中的应用包括()。
A. 包装机械B. 交通信号控制C. 家庭照明D. 机器人控制答案:ABD3. PLC的输入设备可以是()。
A. 按钮B. 传感器C. 继电器D. 显示器答案:AB4. PLC的输出设备可以是()。
A. 继电器B. 指示灯C. 电机D. 显示器答案:ABC5. PLC的编程软件通常具备的功能包括()。
A. 程序编辑B. 程序下载C. 故障诊断D. 数据监控答案:ABCD三、判断题(每题2分,共10分)1. PLC的输出接口可以直接驱动大功率电机。

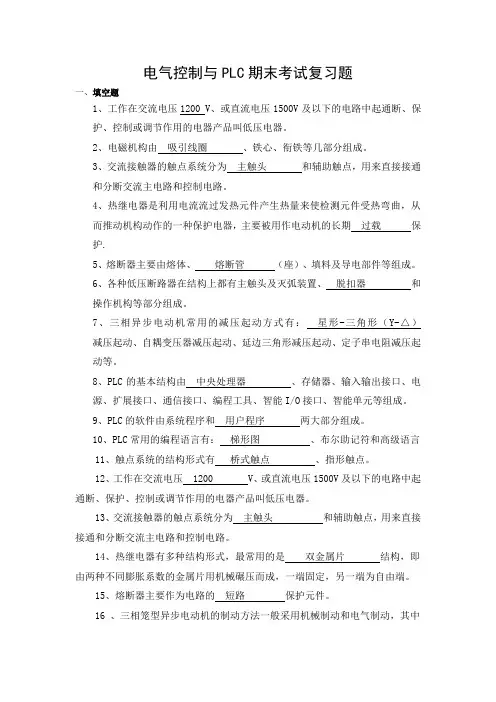

电气控制与PLC期末考试复习题一、填空题1、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
2、电磁机构由吸引线圈、铁心、衔铁等几部分组成。
3、交流接触器的触点系统分为主触头和辅助触点,用来直接接通和分断交流主电路和控制电路。
4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲,从而推动机构动作的一种保护电器,主要被用作电动机的长期过载保护.5、熔断器主要由熔体、熔断管(座)、填料及导电部件等组成。
6、各种低压断路器在结构上都有主触头及灭弧装置、脱扣器和操作机构等部分组成。
7、三相异步电动机常用的减压起动方式有:星形-三角形(Y-△)减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等。
8、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9、PLC的软件由系统程序和用户程序两大部分组成。
10、PLC常用的编程语言有:梯形图、布尔助记符和高级语言11、触点系统的结构形式有桥式触点、指形触点。
12、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
13、交流接触器的触点系统分为主触头和辅助触点,用来直接接通和分断交流主电路和控制电路。
14、热继电器有多种结构形式,最常用的是双金属片结构,即由两种不同膨胀系数的金属片用机械碾压而成,一端固定,另一端为自由端。
15、熔断器主要作为电路的短路保护元件。
16 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动,其中电气制动方法有:反接制动、能耗制动、再生制动等。
17、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
18、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
PLC复习题1填空1)可编程序控制器简称为___________,它主要由___________,___________,___________,___________组成。
2)根据硬件结构的不同,可以将可编程序控制器分为___________、___________、___________。
3)一次扫描的工作周期,主要概括分为三个阶段,分别是___________、___________、___________。
4)开关量输出模块的几种型式有___________,___________,___________。
5)计数器的复位输入电路___________、计数输入电路___________时,计数器的当前值加1。
计数当前值等于设定值时,其常开触点___________,常闭触点___________。
再来计数脉冲时当前值___________。
复位输入电路___________时,计数器被复位,复位后其常开触点___________,常闭触点___________,当前值等于___________。
6) OUT指令不能用于___________继电器。
7) ___________是初始化脉冲辅助继电器,当______________________________时,它ON一个扫描周期。
当可编程序控制器处于RUN状态时,M8000一直为___________。
8)FX2N-64MR型PLC是有个I/O点,输出型的单元。
答:1) PLC、电源模块、CPU模块、I/O模块、编程器。
2)整体式,模块式,叠装式。
3)输入采样、程序执行、输出处理。
4)继电器型、晶体管型、双向SCR型。
5)断开、OFF-ON、闭合、断开、不变、接通、0。
6)输入。
7)M8002、M8000由OFF-ON、ON。
8)64、继电器、基本。
2 PLC的基本结构主要组成:CPU模块、输入模块、输出模块、编程器PLC的物理结构:1).整体式,2).模块式,3).叠装式3 PLC的5种编程语言:(1)、顺序功能图(Sequential function chart);(2)、梯形图(Ladder diagram);(3)、功能块图(Function block diagram);(4)、指令表(Instruction list);(5)、结构文本(Structured text);其中梯形图是使用得最多的PLC的图形语言。
◆如果误把220V交流接触器接入220V直流电源时,因交流接触器线圈直流电阻值很小,所以通过的电流很大,会很快过热,烧毁。
◆把24V直流继电器接入24V交流电源,由于24V直流继电器线圈的交流阻抗很大,流过继电器线圈的电流很小,继电器不能吸合。
8.交流接触器通电后如果铁心吸合受阻,将导致圈烧毁。
(F )9.交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密,不发生震动与噪声。
(T )10.直流接触器比交流接触器更适用于频繁操作的场合。
(F )11.低压断路器又称为自动空气开关。
(T )12.只要外加电压不变化,交流电磁铁的吸力在吸合前、后是不变的。
(F )13.直流电磁铁励磁电流的大小与行程成正比。
( F)14.闸刀开关可以用于分断堵转的电动机。
(F )15.熔断器的保护特性是反时限的。
(F )16.低压断路器具有失压保护的功能。
(T )17.一定规格的热继电器,其所装的热元件规格可能是不同的。
(T )18.无断相保护装置的热继电器就不能对电动机的断相提供保护。
(F )19.热继电器的额定电流就是其触点的额定电流。
(F )20.热继电器的保护特性是反时限的。
(T )21.行程开关、限位开关、终端开关是同一种开关。
(T )22.在本质上,中间继电器不属于电压继电器。
(F )23.固态继电器是一种无触点的继电器。
(T )24.三相笼型异步电动机的电气控制线路,如果使用热继电器作过载保护,就不必再装设熔断器作短路保护。
(F )25.在反接控制线路中,必须采用以时间为变化参量进行控制。
(F )26.频敏变阻器的起动方式可以使起动平稳,克服不必要的机械冲击力。
(T )27.频敏变阻器只能用于三相笼型异步电动机的起动控制中。
(F )28.失压保护的目的是防止电压恢复时电动机自起动。
(T )29.接触器不具有欠压保护的功能。
(T )30.电动机采用制动措施的目的是为了停车平稳。
(F )31.交流电动机的控制线路必须采用交流操作。
《电气控制及PLC》期末复习提纲注:本提纲内出现的例题仅作题型参考,原则上不出现在学期期末考试试卷中。
一、常用低压电器复习目标:掌握常用低压电器的功能、分类、结构、工作原理等。
1.电磁机构的工作原理。
2.电弧是如何产生的?为何要灭弧?常用灭弧装置有哪些?3.低压隔离器的品种、名称、常用型号及相应的电路符号。
4.熔断器的工作原理及保护特性。
熔断器额定电流的计算、电路符号。
5.电磁式继电器的种类、结构及各自的工作原理和使用场合。
6.时间继电器的分类、结构及工作原理。
7.热继电器的作用、结构及工作原理。
8.几种常见的主令电气名称、用途及电路符号。
9.低压断路器的结构、工作原理、类型及主要参数(断路器俗称自动空气开关p22)。
10.接触器的作用、结构组成、类型及型号含义。
11.智能化接触器/断路器的含义、特点。
[例一] 第一章题型参考:1. 填空:按钮是最常用的,在低压控制电路中用于。
(P19)2. 简答题:低压断路器的选择应遵循哪些原则?(P24)3.选择题下列哪种器件一般不具有常闭触点?()A.交流接触器B. 按钮C. 行程开关D.低压短路器参考复习题目:P30 课后习题1-1~1-10,1-13,1-15~1-18二、电气控制线路的基本规律1. 熟悉常用电气图形符号、文字符号、缩写及中英文名称(P32~33表2-1、2-2、2-3)2. 电气原理图与电气安装图各自的特点及两者的联系与区别,掌握读图和分析电路的基本方法。
3. 熟练掌握几种电气控制基本控制环节的电路原理图。
4. 掌握基本控制环节在电机控制电路(启、停、调速)中的应用。
5. 了解电气控制回路中的各类型的保护。
(P59~63)[例二] 第二章题型参考:1. 填空:阅读电气线路图的方法主要有两种:和。
(P36)2. 简答题:电气控制电路中为何需采用电流型保护?电流型保护主要有哪几种?(P59、60)3. 绘图题试完整绘制电动机可逆运行的反接制动控制线路。
电气控制与PLC应用技术课程总复习知识要点————————————————————————————————作者:————————————————————————————————日期:《电气控制与PLC 应用技术》课程总复习一、基本常识与概念在计算机技术中,常用的进制主要有二进制、八进制、十进制和十六进制等几种,任意进制(N 进制)数展开式的通式为:∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中,N 为计数的基数,i k 为第i 位的系数,i N 为第i 位的权(简称位权),这就是按权位展开再求和即可。
1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开,再求和,就可得到该N 进制数对应的十进制数。
例1:将二进制数(1010)2转换成十进制数。
解:321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+= 例2:将八进制数531.6转换成十进制数。
解:1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数十进制数的整数部分与小数部分转换方法不同,可将其分别转换,然后再将两部分合来即可。
(1)整数部分转换方法:除基取余法。
第一个余数为N 进制数最低位即第0位的数码D0 。
(2)小数部分转换方法:乘基取整法。
第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。
例3:将十进制数12.24转换成二进制数(小数部分取4位小数的近似值)。
解:(1)整数部分12÷2=6 除基取余数0(LSD) 6÷2=3 除基取余数0 3÷2=1 除基取余数1 1÷2=0 除基取余数1(MSD) 整数部分为:1100 (2)小数部分0.24×2=0.48 乘基取整0(N-1) 0.48×2=0.96 乘基取整0 0.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1(3)以上两部分全起来得:(12.24)10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换(1)二进制数转换成八进制、十六进制数转换方法:从小数点开始,分别向左、向右每3位(八进制)数或每4位(十六进制)数为一组,位数不足者在最左或最右侧用0补足位数,每组分别用对应的一个八进制或十六进制数来表示。

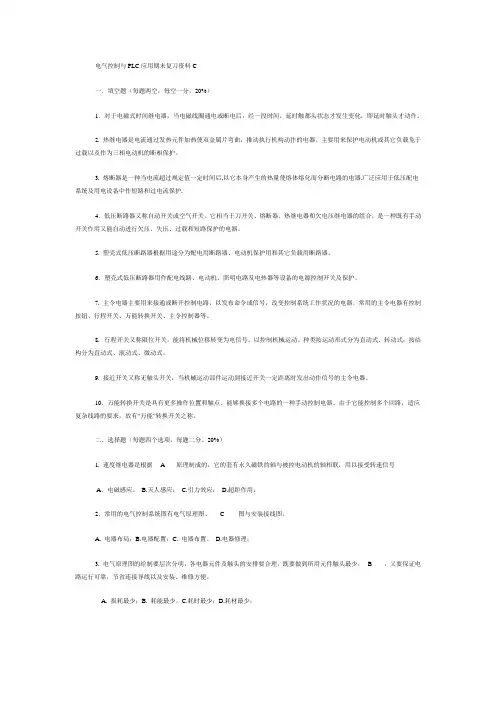

电气控制与PLC应用期末复习资料C一.填空题(每题两空,每空一分,20%)1.对于电磁式时间继电器,当电磁线圈通电或断电后,经一段时间,延时触都头状态才发生变化,即延时触头才动作。
2. 热继电器是电流通过发热元件加热使双金属片弯曲,推动执行机构动作的电器。
主要用来保护电动机或其它负载免于过载以及作为三相电动机的断相保护。
3. 熔断器是一种当电流超过规定值一定时间后,以它本身产生的热量使熔体熔化而分断电路的电器.广泛应用于低压配电系统及用电设备中作短路和过电流保护.4.低压断路器又称自动开关或空气开关。
它相当于刀开关、熔断器、热继电器和欠电压继电器的组合,是一种既有手动开关作用又能自动进行欠压、失压、过载和短路保护的电器。
5. 塑壳式低压断路器根据用途分为配电用断路器、电动机保护用和其它负载用断路器。
6.塑壳式低压断路器用作配电线路、电动机、照明电路及电热器等设备的电源控制开关及保护。
7. 主令电器主要用来接通或断开控制电路,以发布命令或信号,改变控制系统工作状况的电器。
常用的主令电器有控制按钮、行程开关、万能转换开关、主令控制器等。
8. 行程开关又称限位开关,能将机械位移转变为电信号,以控制机械运动。
种类按运动形式分为直动式、转动式;按结构分为直动式、滚动式、微动式。
9. 接近开关又称无触头开关,当机械运动部件运动到接近开关一定距离时发出动作信号的主令电器。
10.万能转换开关是具有更多操作位置和触点、能够换接多个电路的一种手动控制电器。
由于它能控制多个回路,适应复杂线路的要求,故有“万能”转换开关之称。
二.选择题(每题四个选项,每题二分。
20%)1. 速度继电器是根据 A 原理制成的,它的套有永久磁铁的轴与被控电动机的轴相联,用以接受转速信号A.电磁感应。
B.天人感应;C.引力效应;D.超距作用;2.常用的电气控制系统图有电气原理图、 C 图与安装接线图。
A. 电器布局;B.电器配置:C. 电器布置。
第一部分填空题第一章常用低压控制电源(33’)1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。
2、接触器主要由电磁系统、触头系统和灭弧装置组成。
3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。
4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。
5、时间继电器按延时方式可分为通电延时和断电延时。
6、速度继电器主要有定子、转子和触头3个部分组成,动作转速在120r/min左右,复位转速在100r/min以下。
7、低压断路器又称自动空气开关或自动开关。
8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。
9、当低压电网发生人体触电或设备漏电时,漏电保护器能迅速自动切断电源,从而避免造成事故。
10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。
11、低压隔离器也称刀开关,品种主要有低压刀开关、熔断器式刀开关和组合开关3种。
12、位置开关按其结构不同可分为直动式、滚轮式和微动式。
第二章电气控制线路的基本原则和基本环节(26’)1、电气控制线路的表示方法有:电气原理图、电气元件布置图和电气安装接线图 3种。
2、电气控制工程图中,文字符号分为基本文字符号和辅助文字符号。
3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压器减压启动、Y-△减压启动和延边三角形减压启动等。
4、三相异步电动机常用的电气制动方法有:反接制动、能耗制动、发电制动和电容制动等。
5、三相异步电动机的调速方法有:改变电动机定子绕组的磁极对数p、改变电源频率f1和改变转差率s等。
第三章可编程控制器基础(14’)1、PLC的存储器单元可分为两个部分:系统程序存储器和用户程序存储器。
2、PLC的输入单元通常有直流、交流和交直流3种类型。
3、PLC的输出方式通常有继电器方式、晶体管方式和晶闸管方式3种方式。
4、PLC的运行周期一般可分为输入采样、程序执行和输出刷新3个阶段。
5、一个继电接触器控制系统必然包括3个部分:输入部分、逻辑电路部分和输出部分。
电气控制与plc应用期末考试题及答案一、单项选择题(每题3分,共30分)1. PLC的全称是()。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑处理器D. 可编程逻辑单元答案:A2. 电气控制系统中,PLC的输入信号通常来自于()。
A. 传感器B. 执行器C. 显示器D. 控制器答案:A3. 在PLC编程中,以下哪个是常用的编程语言()。
A. 梯形图B. 汇编语言C. 高级语言D. 以上都是答案:D4. PLC的输出信号通常控制的是()。
A. 传感器B. 显示器C. 执行器D. 控制器答案:C5. PLC的扫描周期主要受()影响。
A. 程序复杂度B. 外部干扰C. 电源电压D. 以上都是答案:A6. 在PLC中,以下哪个是用于存储程序的存储器()。
A. RAMB. ROMC. EPROMD. 以上都是答案:D7. PLC的I/O模块中,I代表()。
A. 输入B. 输出C. 输入/输出D. 内部答案:A8. 以下哪个不是PLC的特点()。
A. 高可靠性B. 易于编程C. 价格低廉D. 灵活性高答案:C9. PLC的工作原理基于()。
A. 继电器逻辑B. 计算机逻辑C. 模拟电路D. 数字电路答案:A10. PLC的输入/输出接口电路通常采用()。
A. 光耦隔离B. 电磁隔离C. 机械隔离D. 以上都是答案:A二、多项选择题(每题5分,共20分)11. PLC在工业自动化中的主要应用包括()。
A. 机床控制B. 过程控制C. 楼宇自动化D. 交通信号控制答案:ABCD12. PLC的编程元件包括()。
A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器/计数器答案:ABCD13. PLC的输入接口电路需要具备以下哪些功能()。
A. 隔离B. 滤波C. 信号转换D. 放大答案:ABCD14. PLC的输出接口电路需要具备以下哪些功能()。
A. 隔离B. 驱动C. 信号转换D. 保护答案:ABCD三、填空题(每题4分,共20分)15. PLC的英文全称是_______,中文全称是_______。
《电气控制及PLC 应用》复习资料A.接触器B.继电器C.热继电器一、填空题D.自动空气断路器1.按用途分类,低压电器分为(控制电器)、(主令电器)、(保6.常用的短路保护电器是(D )。
护电器)、(配电电器)和(执行电器)。
A.接触器B.继电器C.热继电器2.按执行机能分类,低压电器分为(有触点)电器和(无触D.自动空气断路器点)电器。
7.直流电器的线圈能否串联使用( A )3.按工作原理分类,低压电器分为(电磁式电器)和(非电A.能B.不能量控制电器)。
8.交流电器的线圈能否串联使用( B )4.电磁机构由(吸引线圈)、(铁心)、(衔铁)等几部分组成。
A.能B.不能5.电磁式电器分为(直流)和(交流)两大类,都是利用(电9.电气控制系统中,常用的起过载保护作用的电器是( B )。
磁铁)的原理制成的。
A.自动空气开关B.热继电器C.接触器6.刀开关接线时,电源进线应接在(静插座)一边的进线端,D.电磁式电压继电器用电设备应接在(动触刀)一边的出线断。
10.( A )是用来频繁地接通或分断带有负载(如电动机)7.使用铁壳开关时,外壳应可靠(接地),防止以外漏电造的主电路的自动控制电器,按其主触头通过电流的种类不同,成触电事故分为交流、直流两种。
8.接触器主要由(电磁系统)、(触点系统)、和(灭弧装置)A.接触器B.继电器C.接近开组成。
关9.(直流)接触器不会产生涡流和磁滞损耗,所以不发热。
11.下列属于 PLC用户程序的是( D )。
10 .继电器是一种根据(外界输入)信号来控制电路通断的A.系统管理程序B.用户程序编辑和指令解释程序自动切换电器。
C.标准子程序D.逻辑符号图11 .继电器和接触器相比用于切换(小电流)的控制电路和12.某 PLC的 I/O 点数为 3072 点,那么该 PLC属于( C )。
保护电路,故继电器没有(灭弧)装置,也无(主辅)触点A.小型 PLC B.中型 PLC C.大型 PLC 之分。
《电气控制与PLC 应用技术》课程总复习一、基本常识与概念在计算机技术中,常用的进制主要有二进制、八进制、十进制和十六进制等几种,任意进制(N 进制)数展开式的通式为:∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中,N 为计数的基数,i k 为第i 位的系数,i N 为第i 位的权(简称位权),这就是按权位展开再求和即可。
1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开,再求和,就可得到该N 进制数对应的十进制数。
例1:将二进制数(1010)2转换成十进制数。
解:321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+=例2:将八进制数531.6转换成十进制数。
解:1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数 十进制数的整数部分与小数部分转换方法不同,可将其分别转换,然后再将两部分合来即可。
(1)整数部分转换方法:除基取余法。
第一个余数为N 进制数最低位即第0位的数码D0 。
(2)小数部分转换方法:乘基取整法。
第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。
例3:将十进制数12.24转换成二进制数(小数部分取4位小数的近似值)。
解:(1)整数部分12÷2=6 除基取余数0(LSD)6÷2=3 除基取余数03÷2=1 除基取余数11÷2=0 除基取余数1(MSD)整数部分为:1100(2)小数部分0.24×2=0.48 乘基取整0(N-1)0.48×2=0.96 乘基取整00.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1(3)以上两部分全起来得:(12.24)10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换(1)二进制数转换成八进制、十六进制数转换方法:从小数点开始,分别向左、向右每3位(八进制)数或每4位(十六进制)数为一组,位数不足者在最左或最右侧用0补足位数,每组分别用对应的一个八进制或十六进制数来表示。
电气控制与plc期末考试复习题电气控制与PLC期末考试复习题一、选择题1. PLC的全称是:A. Power Line CommunicationB. Programmable Logic ControllerC. Personal Learning CenterD. Public Limited Company2. 电气控制中,继电器的主要作用是:A. 放大信号B. 转换信号C. 隔离电路D. 控制电路3. 下列哪个不是PLC的基本组成部件?A. 中央处理单元(CPU)B. 输入/输出模块C. 继电器D. 存储器4. PLC编程语言中,梯形图属于:A. 机器语言B. 汇编语言C. 高级语言D. 图形语言5. 在PLC控制系统中,输入设备的作用是:A. 执行控制命令B. 接收外部信号C. 存储数据D. 显示信息二、填空题6. PLC的工作原理基于_______原理。
7. 电气控制系统中,接触器通常用于控制_______。
8. PLC的输入/输出接口可以连接_______和_______。
9. PLC的编程方式包括_______编程和_______编程。
10. 电气控制中的保护装置通常包括_______、_______和_______等。
三、简答题11. 简述PLC的工作原理。
12. 说明继电器在电气控制系统中的作用。
13. 描述PLC编程的一般步骤。
14. 解释什么是PLC的输入/输出扫描周期。
15. 阐述PLC在现代工业自动化中的应用。
四、计算题16. 假设一个PLC的输入/输出扫描周期为10ms,计算在一分钟内该PLC可以执行多少次扫描。
17. 如果一个PLC的CPU处理速度为100MHz,计算其每秒可以执行多少条指令。
五、论述题18. 论述PLC在工业自动化中的优势。
19. 分析PLC控制系统与继电器控制系统的区别。
20. 描述PLC在故障诊断和维护中的作用。
六、案例分析题21. 给出一个简单的PLC控制案例,分析其控制逻辑。
plc电气控制期末试题及答案尊敬的读者:以下是关于PLC电气控制期末试题及答案的详细内容:1. PLC电气控制期末试题问题1:简述PLC的基本原理及应用领域。
问题2:什么是PLC的输入和输出模块?请举例说明。
问题3:请列出至少三种PLC常用的编程语言,并简要描述它们的特点。
问题4:解释什么是PLC的扩展模块,并说明其作用。
问题5:描述常见的PLC传感器及其工作原理。
问题6:简述PLC的安全控制功能及其重要性。
问题7:什么是PLC的通信模块?列举几种常用的通信协议。
2. PLC电气控制期末答案答案1:PLC的基本原理是通过输入和输出模块实现对电气设备的控制,其应用领域包括工业自动化、生产线控制、机械控制等。
答案2:PLC的输入模块用于接收外部信号,如传感器信号、按钮信号等;输出模块用于控制外部执行机构,如电机、阀门等。
例如,输入模块可以接收一个按钮信号,输出模块可以控制电机启动或停止。
答案3:常用的PLC编程语言包括梯形图、指令表和功能图。
梯形图是一种图形化编程语言,易于理解和实现;指令表是一种类似于汇编语言的编程语言,可以实现更复杂的控制逻辑;功能图则是一种用于表示多个功能模块之间联系和交互的编程语言。
答案4:PLC的扩展模块是可选的模块,用于扩展PLC的功能和接口,如增加通讯端口、扩展输入输出点数等。
答案5:常见的PLC传感器包括接近传感器、温度传感器和压力传感器。
接近传感器通过检测物体的接近来实现信号的输出;温度传感器用于测量环境中的温度;压力传感器用于测量流体或气体的压力。
答案6:PLC的安全控制功能包括安全输入模块、锁存功能、故障诊断等。
其重要性在于确保设备和人员的安全,防止意外事故的发生。
答案7:PLC的通信模块用于实现PLC与其他设备的数据通信,常用的通信协议包括Modbus、Profibus和Ethernet等。
以上是关于PLC电气控制期末试题及答案的内容。
希望能对您有所帮助。
电气控制技术与PLC (复习题目和答案一、选择题1、下列低压电器中可以实现过载保护的有( A )A 热继电器B 速度继电器C 接触器D 时间继电器2、下列元件中,主令电器有( B )。
A、熔断器B、按钮C、刀开关D、速度继电器3、时间继电器的作用是( D )。
A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路4、通电延时时间继电器的线圈图形符号为( B )。
A、B、C、D、5、延时断开常闭触点的图形符号是( B )。
A、B、C、D、6、11kW以上的笼型电机,进行起动时应采取( B )。
A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动7、三相异步电动机在运行时出现一相电源断电,对电动机带来的影响主要是( B )。
A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转8、欲使接触器KM1动作后接触器KM2才能动作,需要( C )。
A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点9、三相异步电机采用能耗制动时,当切断电源时,将( )。
A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、电源开关之后的三相交流主电路分别用( )。
A U、V、W标号B L1、L2、L3标号C a、b、c标号二、填空:(每题2分,共28分)1、常用的低压电器是指工作电压在交流 1200 V以下、直流1500V以下的电器。
2、熔断器是由熔体和熔管两部分组成的。
3、三相异步电动机的能耗制动可以按时间原则和速度原则来控制。
4、双速电动机的定子绕组在低速时是三角形联结5、熔体为一次性使用元件,再次工作必须更换新的熔体。
6、接触器的额定电压指主触头的额定电压。
7、热继电器是利用电流的热效应来工作的电器。
8、变极对数调速一般仅用于笼型异步电动机。
《电气控制及PLC 应用》复习资料一、填空题1.按用途分类,低压电器分为(控制电器)、(主令电器)、(保护电器)、(配电电器)和(执行电器)。
2.按执行机能分类,低压电器分为(有触点)电器和(无触点)电器。
3.按工作原理分类,低压电器分为(电磁式电器)和(非电量控制电器)。
4.电磁机构由(吸引线圈)、(铁心)、(衔铁)等几部分组成。
5.电磁式电器分为(直流)和(交流)两大类,都是利用(电磁铁)的原理制成的。
6.刀开关接线时,电源进线应接在(静插座)一边的进线端,用电设备应接在(动触刀)一边的出线断。
7.使用铁壳开关时,外壳应可靠(接地),防止以外漏电造成触电事故 8.接触器主要由(电磁系统)、(触点系统)、和(灭弧装置)组成。
9.(直流)接触器不会产生涡流和磁滞损耗,所以不发热。
10.继电器是一种根据(外界输入)信号来控制电路通断的自动切换电器。
11.继电器和接触器相比用于切换(小电流)的控制电路和保护电路,故继电器没有(灭弧)装置,也无(主辅)触点之分。
12.速度继电器主要用于笼型异步电动机的(反接)制动控制。
13.接近开关又称做(无触点)行程开关。
14.熔断器主要由(熔体)和(安装熔体的熔管)组成。
15.断路器主要由(触点)、(灭弧系统)和(脱扣器)组成。
16.常用的短路保护电器是(熔断器)和(自动空气断路器)。
17.常用的过载保护电器是(热继电器)。
18.PLC 的硬件是由(主机)、(I/O 扩展模块)和各种外部设备组成。
19.PLC 的软件系统由(系统程序)和(用户程序)组成。
20.PLC 执行程序的过程分为(输入采样或输入处理)、(程序执行)和(输出刷新或输出处理)三个阶段。
21.通常一条PLC 指令由(步序号)、(助记符)和(元件号)三部分组成。
22.PLC 等效电路中的继电器并不是实际的继电器,为了将其与实际继电器区别,通常把它们称为(“软继电器”)。
23.状态转移图中,每一状态提供:(驱动负载)、(指定转换条件)、(置位新状态)三个功能。
电气控制与PLC应用期末总复习电气控制与PLC应用期末复习考试题型一、填空题(40分)[每空1分]二、简答题(40分)[每小题5到6分]三、设计题(20分)[每题10分]第一部分填空题第一章常用低压控制电源(33’)1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。
2、接触器主要由电磁系统、触头系统和灭弧装置组成。
3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。
4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。
5、时间继电器按延时方式可分为通电延时和断电延时。
6、速度继电器主要有定子、转子和触头3个部分组成,动作转速在120r/min左右,复位转速在100r/min以下。
7、低压断路器又称自动空气开关或自动开关。
8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。
9、当低压电网发生人体触电或设备漏电时,漏电保护器能迅速自动切断电源,从而避免造成事故。
10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。
11、低压隔离器也称刀开关,品种主要有低压刀开关、熔断器式刀开关和组合开关3种。
12、位置开关按其结构不同可分为直动式、滚轮式和微动式。
第二章电气控制线路的基本原则和基本环节(26’)1、电气控制线路的表示方法有:电气原理图、电气元件布置图和电气安装接线图3种。
2、电气控制工程图中,文字符号分为基本文字符号和辅助文字符号。
3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压器减压启动、Y-△减压启动和延边三角形减压启动等。
4、三相异步电动机常用的电气制动方法有:反接制动、能耗制动、发电制动和电容制动等。
5、三相异步电动机的调速方法有:改变电动机定子绕组的磁极对数p、改变电源频率f1和改变转差率s等。
第三章可编程控制器基础(14’)1、PLC的存储器单元可分为两个部分:系统程序存储器和用户程序存储器。
2、PLC的输入单元通常有直流、交流和交直流3种类型。
3、PLC的输出方式通常有继电器方式、晶体管方式和晶闸管方式3种方式。
4、PLC的运行周期一般可分为输入采样、程序执行和输出刷新3个阶段。
5、一个继电接触器控制系统必然包括3个部分:输入部分、逻辑电路部分和输出部分。
第四章 S7-200 PLC的系统配置(6’)1、PLC的存储器主要用于存放:系统程序、用户程序和工作状态数据。
2、S7-200 PLC的接口模块有数字量I/O模块、模拟量I/O模块和智能模块等。
第五章 S7-200 PLC的指令系统(34’)1、使用SIMATIC指令集,可以用梯形图、功能块图和语句表编程语言编程。
2、S7-200 PLC的指令参数所用的基本数据类型有1位布尔型(BOOL)、8位字节型(BYTE)、16位无符号整数(WORD)、有符号整数(INT)、32位无符号双字整数(DWODE)、有符号双字整数(DINT)、32位实数型(REAL)。
3、PlC的存储器分为程序区、系统区、数据区3个部分。
4、S7-200 PLC定时器的时基有3种:1ms、10ms、100ms。
5、S7-200 PLC定时器有3种类型:TON(通电延时)、TONR(有记忆通电延时)、TOF(断电延时)。
6、S7-200 PLC计数器有3种类型:增计数、减计数、增减计数。
7、S7-200 PLC寻址方式有3种:立即寻址、直接寻址、间接寻址。
8、用户程序可分为3个程序区:主程序、子程序、中断程序。
9、每一个SCR程序段中均包含3个要素:输出对象、转移条件、转移目标。
10、S7-200 系统提供3个顺序控制指令:顺序控制开始指令(LSCR)、顺序控制转移指令(SCRT)、顺序控制结束指令(SCRE)。
第九章 S7-200可编程控制器的通信与网络(22’)1、按照传输数据的时空顺序,数据的通信可分为并行通信和串行通信两种。
2、串行通信按信息传输格式分为同步通信和异步通信。
3、按串行通信的数据在通信线路进行传送的方向可分为单工、半双工和全双工通信方式3种。
4、数据通信的网络拓扑结构有树型、星型、总线型和环型等。
5、自由口通信指令包括自由口发送指令XMT和自由口接收指令RCV。
6、S7-200通信电缆主要有Profibus网络电缆和PC/PPI电缆。
7、S7-200支持的通信协议主要有点对点接口协议(PPI)、多点接口(MPI)和PROFIBUS。
8、互联和通信是网络的核心,网络的拓扑结构、传输控制、传输介质和通道利用方式是构成网络的四大要素。
第二部分简答题第一章常用低压控制电源1、交、直流接触器电磁系统的区别:答:(1)、交流接触器线圈通以交流电,主触头接通、分断交流主电路。
当交变磁通穿过铁心时,将产生涡流和磁滞损耗,使铁心发热。
为减少铁损,铁心用硅钢片冲压而成。
为了便于散热,线圈做成短而粗的圆筒状绕在骨架上。
(2)、直流接触器线圈通以直流电,铁心中不会产生涡流和磁滞损耗,所以不会发热。
为了方便加工,铁心用整块钢块制成。
为使线圈散热良好,通常将线圈绕制成长而薄的圆筒状。
2、电压继电器和电流继电器的区别:答:电压继电器反映的是电压信号,使用时电压继电器的线圈与负载并联,其线圈匝数多而线径细。
电流继电器反映的是电流信号,在使用时,电流继电器的线圈与负载串联,其线圈匝数少而线径粗。
3、单相交流电磁机构我为什么要设置短路环?它的作用是什么?三相交流电磁铁要否装设短路环?答:(1)由于单向交流接触器铁心的磁通是交变的,故当磁通过零时,电磁吸力也是零,吸合后的衔铁在反力弹簧的作用下将被拉开,磁通过零后电磁吸力又增大,当吸力大于反力时,衔铁又被吸合。
这样,交流电源频率的变化,使衔铁产生强烈振动和噪音,甚至使铁心松散。
因此,交流接触器铁心端面上都是安装一个铜制的短路环。
(2)、短路环将铁心端面分隔成两部分,当交变磁通穿过短路环所包围的截面积S2在环中产生涡流时,根据电磁感应定律,此涡流产生的磁通Φ2在相位上落后于短路环外铁心截面S1中得磁通Φ1,由Φ1、Φ2产生的电磁吸力为F1、F2,作用在衔铁上的合成电磁吸力为F1+F2,只要此合力始终大于其反力,衔铁就不会产生振动和噪音。
(3)、对于三相交流电而言,因为三相不能同时为零。
就相当于整个电磁铁电流没有过零点,磁场不会消失,衔铁就不会振动,故无须加装短路环。
4、简述刀开关安装时的注意事项?答:刀开关安装时,手柄要向上,不得倒装或平装。
倒装时,手柄有可能因自动下滑而引起误合闸,造成人身事故。
接线时,应将电源线接在上端,负载接在熔丝下端。
这样,拉闸后刀开关与电源隔离,便于更换熔丝。
5、铁壳开关操作机构具有的特点?答:操作机构具有两大特点:一是采用储能合闸方式,在手柄转轴与底座间装有速断弹簧,以执行合闸或分闸,在速断弹簧的作用下,动触刀与静触刀分离,使电弧迅速拉长而熄灭。
二是具有机械连锁,当铁盖打开时,刀开关被卡住,不能操作合闸。
铁盖合上,操作手柄使开关合闸后,铁盖不能打开。
6、如何从工作状态来分析是欠电流(欠电压)还是过电流(过电压)继电器?答:电路正常工作时,欠电压(欠电流)继电器吸合,当电路电压(电流)减小到某一个整定值以下时,欠电压(欠电流)继电器释放,对电路实现欠电压(欠电流)保护。
电路正常工作时,过电压(过电流)继电器不动作,当电路电压(电流)超过某一整定值时,过电压(过电流)继电器吸合,对电路实现过电压(过电流)保护。
第二章电气控制线路的基本原则和基本环节(26’)1、为什么电动机要设零电压和欠电压保护?答:(1)防止电源电压严重下降时电动机欠压运行;(2)防止电源电压恢复时,电动机自行启动而造成设备和人身事故;(3)避免多台电动机同时启动造成电网电压的严重下降。
2、电气控制线路常用的保护环节有哪些?各采用什么电气元件?答:短路保护:短路时熔断器FU的熔体熔断而切断电路起保护作用。
电动机长期过载保护:采用热继电器FR。
由于热继电器的热惯性较大,即使发热元件流过几倍于额定值得电流,热继电器也不会立即动作。
因此在电动机启动时间不太长的情况下,热继电器不会动作,只有在电动机长期过载时,热继电器才会动作,用它的常闭触头使控制电路断电。
欠电压、失电压保护:通过接触器KM的自锁环节来实现。
当电源电压由于某种原因而严重欠电压或失电压(如停电)时,接触器KM断电释放,电动机停止转动。
当电源电压恢复正常时,接触器线圈不会自行通电,电动机也不会自行启动,只有在操作人员重新按下启动按钮后,电动机才能启动。
自锁、互锁保护:将其中一个接触器的常闭触头串入另一个接触器线圈电路中,则任何一个接触器先通电后,即使按下相反方向的启动按钮,另一个接触器也无法通电。
3、简述三相异步电动机反接制动的控制过程?答:工作过程:合上开关QK → 按下启动按钮SB2 → 接触器KM1通电→ 电动机M启动运行→ 速度继电器KS常开触头闭合,为制动做准备。
制动时按下停止按钮SB1 → KM1断电→ KM2通电(KS常开触头尚未打开)→ KM2主触头闭合,定子绕组串入限流电阻R进行反接制动→ n≈0时,KS常开触头断开→ KM2断电,电动机制动结束。
图单向运行的三相异步电动机反接制动控制线路第三章可编程控制器基础1、PLC为什么采用集中采样、集中输出的工作方式?这种方式对输入、输出的响应产生怎样的影响?答:采用集中采样、集中输出的工作方式可减少外界干扰的影响。
但是这种方法会使输出对输入的响应产生之后,并有可能丢失和错漏高频输入信号;此外,当I/O点数较多且用户程序较长时,输出信号的频率也必然会受到限制。
2、从软硬件两个角度说明PLC的高抗干扰性能?答:硬件方面:对主要部件进行了良好的屏蔽;电源部分具有良好的滤波;I/O回路与CPU电路之间采用光电耦合器隔离等。
软件方面:采用软元件,大量减少硬件电路和继电器;故障检测功能;信息保护和恢复功能;循环扫描时间和超时报警等。
3、如果数字零输入的脉冲宽度小于PLC的循环周期,是否能保证PLC检测到该脉冲?为什么?答:不能保证检测到该脉冲。
因为PCL对输入的处理集中字循环周期的某一段进行,即所谓的输入刷新阶段。
在这一时段外,PLC不响应任何输入信号的变化,因此假如某一输入脉冲的时间宽度小于PLC的循环扫描周期,则很可能当PLC进入输入刷新阶段之前,脉冲已经消失,所以不能保证PLC检测到该脉冲信号。
第五章 S7-200 PLC的指令系统1、S7-200 PLC的指令参数所用的基本数据类型有哪些?答:S7-200 PLC的指令参数所用的基本数据类型有1位布尔型(BOOL)、8位字节型(BYTE)、16位无符号整数(WORD)、有符号整数(INT)、32位无符号双字整数(DWODE)、有符号双字整数(DINT)、32位实数型(REAL)。
