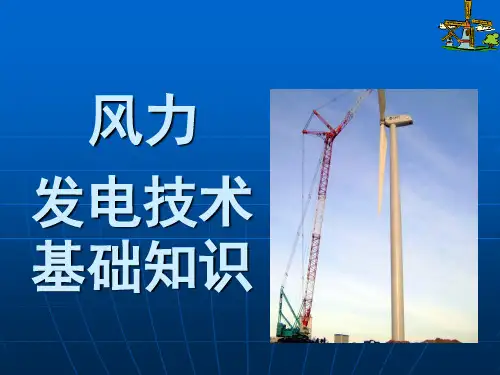

风力发电基础知识介绍讲解

24
控制器 风机控制柜里是 一台能控制风机 各个部件的计算 机，计算机使机 舱偏航对风，当 风速仪所测风速 达到某一定值时， 计算机发出命令 释放刹车，使叶 轮转动！
25
风速仪 风速仪用来测量 风的速度，它随 时将风速信息传 到控制器中！
26
风向标 风向标随风向摆 动，它告诉控制 系统风的方向， 计算机启动偏航 电机偏航使叶轮 对风
4
热空气较轻，因此上升，这就 把低处的空间留给了冷空气， 所以在门口低处，气流又从温 度低的房间进入温度高的房间
5
由于两个屋子之间有温度差， 风就一直在吹。壁炉里的火加 热了空气。热空气流动到温度 低的房间的顶部，最终通过窗 户释放到外界。太阳不断地加 热着地球，壁炉就扮演着太阳 的角色
6
1)当太阳光照射到地球表面时，地 球被加热，而陆地和海洋的吸收热 量的速度是不同的，陆地吸收热的 速度比海洋快的多。
14
Available Wind Power 可用风力
启动速度 3 M/S
额定风速 11~12 M/S
收叶速度 25 M/S
RatedБайду номын сангаасPower 额定功率
Rated Output at Rated Wind Speed at Hub Height 毂高度处额定风速下 的额定输出
Cut-out or Furling Velocity 截止或收叶速度
18
主轴 主轴与齿轮箱连 接，叶轮用很大 的力使主轴转动， 因此轴必须足够 粗！
19
齿轮箱 大型风机叶轮的 旋转速度在每分 钟27转左右，而 发电机的转速要 在每分钟1500转 左右，因此就需 要齿轮箱将27转 变为1500转！
20
偏航轴承 巨大的齿轮环被 安装在机舱下部、 塔架内，齿轮环 与偏航电机的齿 相啮合，这样使 机舱偏航对风！
7
2)陆地上方的空气加热速度要比海 洋上更快，陆地上的热空气上升到 一定高度后冷却。
8
3)这些冷空气逐渐向海洋上方移 动，在这里下沉并被向陆地方向 挤压，空气向陆地的流动就是我 们所说的风。因此，说明太阳是 风形成的原因所在！
9
1) 大气层包围着地球 它的内部被称为对流层，距地球表面约十公里，完 全由空气组成。接近地球表面有大量的空气，而8－ 10公里以外空气却很稀薄，
34
高速轴 发电机与齿轮箱是通过高速轴连 接的. 高速轴转动并不像主轴那样具有 很大的扭矩 这就是高速轴看起来很细的原因。 另一方面，高速轴转速很快， 达到了每分钟1500转
35
机械刹车 一台风机有两套原理不同的刹车： 一套是叶尖刹车，另一套是机械 刹车。
机械刹车被安装在发电机与齿轮箱之间 的高速轴上，它仅仅被用在当叶尖刹车 失败需要紧急刹车时。当风机在停机检 修状态时，启动刹车装置以避免因风机 突然启动而产生的隐患。
Cut-in speed 启动速度
Vr
Vout
Wind Speed 风速
15
Output Power Wind 风
Aero Turbine 航空涡轮机
Yaw Control & Pitch Control 偏航控制与变桨 控制
Gearing 齿轮装置
Speed & Torque 速度与扭矩
Coupling 联轴器

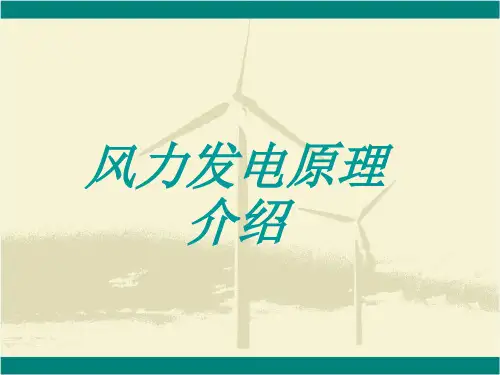

风力发电原理 介绍
在这里你将了解:
风是如何形成的 风力发电机是如何发电的
1
风 风的产生 风和对流层 从地理上看风的形成
2
男孩说的对吗？ 对 or 错
他是对的，风的形成 是由于太阳对地球的 加热造成的
3
米勒正站在两个温度不同的房间 的门口，你能看出来哪个房间的 温度更高吗？ 看看烛火，它在朝哪个方向偏？ 当热空气进入温度低的房间，气 流上升，在门口形成了风
32
主轴 叶轮被用螺栓固定在风 机主轴上一个强度很高 的圆盘上。
牢固、稳定的固定叶轮是非常重要的。 齿轮箱则被固定在主轴的另一头。
33
齿轮箱 这是机舱内部的齿轮箱。齿轮 箱内部有齿轮传动装置，内部 齿轮之间相互啮合，叶轮转速 在每分钟27转左右 主轴缓慢旋转将很大的力传送 到齿轮箱里，通过传动装置将 转速成比例提高。
21
发电机 发电机达到转速 后开始产生电流， 电流通过粗的电 缆被送到塔架下 面的控制柜.
22
散热器 发电机高速转动 时产生热量，如 果温度过高发电 机就会损坏，这 就是为什么电机 需要冷却。在一 些风机上采用水 冷却方式，而散 热器再将水冷却！
23
偏航电机 偏航电机将机舱 转动以便使叶轮 准确对风！
2) 风的形成主要有两个原因： 地球总是绕着自己的中心轴旋转。当地球转动时，对 流层静止不动，这样你的脑海里可能就会有风形成的 概念了。而事实上在地表数百米的空气层是跟着地球 旋转的。因此如果所有空气（包括地表附近）完全静 止，那么风就不能形成了。
10
11
12
这就是风机如何发 电的：风的作用使 叶轮旋转叶轮转动 带动发电机，发电 机产生电。
13
从风中得到能量的3个主要因素：
•
• • • • •
风速
通过叶轮的风的横截面 叶轮的转换效率、输电系统、发电机或泵 对风能进行百分之百的利用是不实际的，这是因为在利用过程中要 中断风流，而这一中断将会阻止一部分空气通过叶轮。 因此，一台效率100%的航空发电机最多只能将风中可利用能量的60% 转换为机械能。 设计良好的叶片能够引出理论最高限度的70%，但转换机构的损耗会 将总效率减少到35%或以下。
Electric Generator 发电机
输出功率
Speed 速度
Controller 控制器
Wind Speed & Direction 风速与方向
16
装配一台风机 一台风机是由许多部分组成的？
塔架 机舱 变压器 叶轮 基础
17
叶轮 叶轮被固定在大 的主轴上，大的 叶轮有三个吸收 风能的叶片，风 速足够大时就会 驱动叶轮旋转！
27
机械刹车 当风机需要被维 修或例行维护时， 机械刹车将叶轮 锁定，使其停止 转动！
28
高速轴 高速轴将来自 齿轮箱的能量传 递到发电机，此 时高速轴的转速 达到每分钟1500 转!
29
它是如何工作的？ 机舱 叶轮 齿轮箱 发电机 塔架 风 建造地点 组装一台风机
31
机舱
主轴 齿轮箱 高速轴 机械刹车 发电机 控制器 风速仪 风向标 偏航电机 偏航轴承 冷却系统 叶轮
