法国阿科玛eva

2.4下游市场开发受建筑、纺织、包装和卫生材料四大领域强劲需求的拉动，我国丙烯酸及酯市场未来仍将高速发展，预计2010年国内需求量达到116万t ，约占世界总消费量的31.4％；2015年需求量将达到170万t ，届时我国将成为名副其实的丙烯酸及酯消费大国。

在这种情况下，国内丙烯酸及酯行业的扩能热度不减。

如2008年4月兰州石化8万t/a 丙烯酸装置投产，还有广东惠州和辽宁沈阳等地的8万~20万t/a 丙烯酸及酯的拟建工程。

今后几年仍将是我国丙烯酸及酯装置建设的一个小高峰期。

鉴于此，大力开发丙烯酸及酯下游应用领域是当务之急。

2.4.1高吸水性树脂（SAP ）SAP 主要用于婴儿纸尿裤，由于市场竞争激烈，SAP 价格不断下降，一次性纸尿裤的价格也随之降低。

除了传统的卫生用品领域外，SAP 的应用正在不断渗透到其他领域，如消防灭火、食品包装、土壤保温和废液固化处理等，这些领域中SAP 用量年均增长率达3％。

亚洲（不含日本）和拉美地区SAP 需求年增长为5%~7%，欧洲和北美只有1%~3%。

2000年我国SAP 生产能力达到约0.7万t ，但产量不到3000t 。

近年我国陆续建成或在建一批中小型SAP 装置。

截至2009年，我国SAP 生产企业有近50余家，年产能力约9.5万t 。

其中，年产1000t 装置8套，最大装置年产能力3万t 。

鉴于中国会成为最具发展潜力的世界SAP 市场之一，日本国内生产商对中国寄予厚望。

日本催化合成（触媒）公司在江苏张家港市成立日触化工（张家港）有限公司，建成3万t/a SAP 生产厂。

日本催化合成公司立足于将张家港生产厂建成继日本、美国和比利时之后第四个生产基地。

与此同时，日本三洋化工和三菱化学合资组建的圣地亚聚合物南通公司在江苏南通市建成投产2万t/a SAP 装置，并可扩产至10万t/a 的余地。

这也是圣地亚聚合物公司在海外建成的第一家生产厂。

巴斯夫公司也在其南京的石化生产地建设SAP 能力。

阿科玛（arkema）公司简介阿科玛是一家全球领先的化学品生产企业，由三个关系密切且平衡发展的业务部门组成：乙烯化学品，工业化学品和特殊化学品，全球总部位于法国。

2006年5月12日阿科玛成为一家独立的化学品公司（由道达尔集团资产重组），在40多个国家超过120个地区（包括80家工厂和8家研发中心）开展业务，全球拥有14,000名员工，销售额达59亿欧元。

公司主要产品有：乙烯化学品（氯化学品、聚氯乙烯、乙烯化合物），工业化学品（丙烯酸树脂、氟化物、过氧化氢、含硫化学品），特殊化学品（功能添加剂、工程聚合物）等。

产品广泛应用于汽车和运输、化工和加工、建筑、电气和电子、健康、卫生及美容、包装、造纸、运动休闲、水处理、农用品及农用化学品制造等领域。

阿科玛是欧洲第三大氯/聚氯乙烯生产商。

氯化学品和聚氯乙烯事业部门在法国有七家生产工厂，在西班牙有一家生产工厂。

此外，它还在西班牙和卡塔尔拥有合资企业。

公司有六家丙烯酸树脂生产工厂――法国4家：分别位于Carling、Lavéra、绍尼及Villers-Saint-Paul；意大利2家：Rho 和Porto Marghera；还有两家位于美国的德克萨斯。

自1984年在中国开展业务以来，阿科玛大中国在其众多领域占据领先地位,目前在北京、广州、上海和常熟设立了四处工业生产基地。

北京阿科玛化学有限公司于2001年8月31日由阿科玛(中国)投资有限公司完全控股的独资设立。

主要生产用于PVC工业的有机锡稳定剂。

企业采用阿科玛集团在PVC行业中先进的技术和科研发展成果，确保成品质量能达致国际水平，公司还配合以优质的技术服务，为客户提供多样化的产品。

目前公司处于稳定增长阶段，通过了ISO9000国际质量体系认证，并于2009年取得ISRS七级证书。

产品广销全中国（包括台湾）并出口到日本，韩国，东南亚地区，印度及澳大利亚，得到了国内外客户的认可。

阿科玛（常熟）氟化工有限公司，是于1996年6月成立的中国第一家致力于拓销无水氢氟酸及氟利昂代替品的外商投资企业。

光伏电池背板综述张传吉;戴建民;成三弟;俞苗锋;谢帆【摘要】论述了光伏电池背板的类型、优缺点和制作工艺以及性能测试方法,概述了近年来国内外光伏电池背板的发展现状,并提出了当前国内光伏背板生产急需解决的问题是要提高自身产品的科技含量、开发具有自主知识产权的产品,提高市场竞争力,实现可持续发展。

%This paper discusses the types, advantages and disadvantages, the production technology, performance test method of photovoltaic ceU backsheet. Applications of photovoltaic cell backsheet were simplely introduced.This article reviewed the experimental and theoretical studies relating to the domestic advance on research of photovohaic cell backsheet.Improve the technological content of products,development of products with own intelligent property rights,enhance market competition ability,realize sustainable development is a problem urgently needed to be solved in Current photovohaic cell backsheet production.【期刊名称】《浙江化工》【年(卷),期】2012(043)002【总页数】4页(P18-20,27)【关键词】太阳能;光伏电池;背板【作者】张传吉;戴建民;成三弟;俞苗锋;谢帆【作者单位】浙江省化工研究院有限公司,浙江杭州310023;浙江省化工研究院有限公司,浙江杭州310023;浙江省化工研究院有限公司,浙江杭州310023;浙江省化工研究院有限公司,浙江杭州310023;浙江省化工研究院有限公司,浙江杭州310023【正文语种】中文【中图分类】TM914.4太阳能光伏电池（简称光伏电池）用于把太阳的光能直接转化为电能，是解决地球污染与能源短缺的有效途径之一。

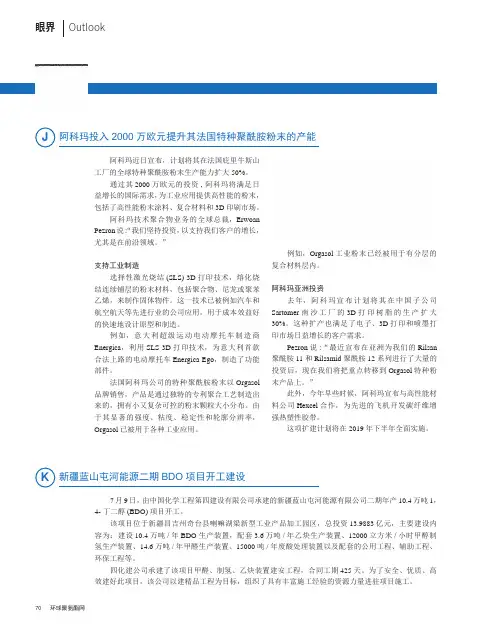

70 环球聚氨酯网眼界Outlook新疆蓝山屯河能源二期BDO 项目开工建设阿科玛投入2000万欧元提升其法国特种聚酰胺粉末的产能K J 阿科玛近日宣布，计划将其在法国庇里牛斯山工厂的全球特种聚酰胺粉末生产能力扩大50%。

通过其2000万欧元的投资, 阿科玛将满足日益增长的国际需求，为工业应用提供高性能的粉末，包括了高性能粉末涂料、复合材料和3D 印刷市场。

阿科玛技术聚合物业务的全球总裁，ErwoanPezron 说:“我们坚持投资，以支持我们客户的增长，尤其是在前沿领域。

”支持工业制造选择性激光烧结(SLS) 3D 打印技术，熔化烧结连续铺层的粉末材料，包括聚合物、尼龙或聚苯乙烯，来制作固体物件。

这一技术已被例如汽车和航空航天等先进行业的公司应用，用于成本效益好的快速地设计原型和制造。

例如，意大利超级运动电动摩托车制造商Energica ，利用SLS 3D 打印技术，为意大利首款合法上路的电动摩托车Energica Ego ，制造了功能部件。

法国阿科玛公司的特种聚酰胺粉末以Orgasol品牌销售，产品是通过独特的专利聚合工艺制造出来的，拥有小又复杂可控的粉末颗粒大小分布。

由于其显著的强度、粘度、稳定性和轮廓分辨率，Orgasol 已被用于各种工业应用。

例如，Orgasol 工业粉末已经被用于有分层的复合材料层内。

阿科玛亚洲投资去年，阿科玛宣布计划将其在中国子公司Sartomer 南沙工厂的3D 打印树脂的生产扩大30%。

这种扩产也满足了电子、3D 打印和喷墨打印市场日益增长的客户需求。

Pezron 说:“最近宣布在亚洲为我们的Rilsan 聚酰胺11和Rilsamid 聚酰胺12系列进行了大量的投资后，现在我们将把重点转移到Orgasol 特种粉末产品上。

”此外，今年早些时候，阿科玛宣布与高性能材料公司Hexcel 合作，为先进的飞机开发碳纤维增强热塑性胶带。

这项扩建计划将在2019年下半年全面实施。

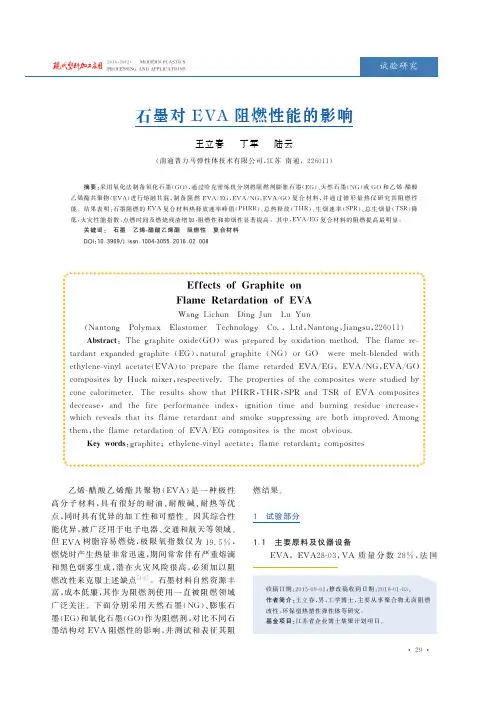

收稿日期:2015-09-01;修改稿收到日期:2016-01-03㊂作者简介:王立春,男,工学博士,主要从事聚合物无卤阻燃改性㊁环保型热塑性弹性体等研究㊂基金项目:江苏省企业博士集聚计划项目㊂石墨对E V A 阻燃性能的影响王立春 丁军 陆云(南通普力马弹性体技术有限公司,江苏南通,226011) 摘要:采用氧化法制备氧化石墨(G O ),通过哈克密炼机分别将阻燃剂膨胀石墨(E G )㊁天然石墨(N G )或G O 和乙烯-醋酸乙烯酯共聚物(E V A )进行熔融共混,制备阻燃E V A /E G ,E V A /N G ,E V A /G O 复合材料,并通过锥形量热仪研究其阻燃性能㊂结果表明:石墨阻燃的E V A 复合材料热释放速率峰值(P H R R )㊁总热释放(T H R )㊁生烟速率(S P R )㊁总生烟量(T S R )降低,火灾性能指数㊁点燃时间及燃烧残渣增加,阻燃性和抑烟性显著提高㊂其中,E V A /E G 复合材料的阻燃提高最明显㊂关键词: 石墨乙烯-醋酸乙烯酯阻燃性 复合材料D O I :10.3969/j.i s s n .1004-3055.2016.02.008E f f e c t so fG r a ph i t eo n F l a m e R e t a r d a t i o no fE V AW a n g L i c h u n D i n g Ju n L u Y u n (N a n t o n g P o l y m a x E l a s t o m e r T e c h n o l o g y C o .,L t d ,N a n t o n g ,J i a n gs u ,226011)A b s t r a c t :T h e g r a p h i t eo x i d e (G O )w a s p r e p a r e db y o x i d a t i o n m e t h o d .T h ef l a m er e -t a r d a n te x p a n d e d g r a p h i t e (E G ),n a t u r a l g r a p h i t e (N G )o r G O w e r e m e l t -b l e n d e d w i t h e t h y l e n e -v i n y lac e t a t e (E V A )t o p r e p a r et h ef l a m er e t a rde d E V A /E G ,E V A /N G ,E V A /G O c o m p o s i t e sb y H u c k m i x e r ,r e s p e c t i v e l y .T h e p r o p e r t i e sof t h ec o m p o s i t e sw e r es t u d i e db yc o n ec a l o r i m e t e r .T h er e s u l t ss h o w t h a tP H R R ,T H R ,S P R a nd T S R o fE V A c o m po s i t e s d e c r e a s e ,a n d t h e f i r e p e r f o r m a n c ei n d e x ,i g n i t i o n t i m e a n d b u r n i n g re s i d u ei n c r e a s e ,w h i c hr e v e a l st h a ti t sf l a m er e t a r d a n ta n ds m o k es u p p r e s s i ng a r eb o t hi m p r o v e d .A m o n gt h e m ,t h ef l a m er e t a r d a t i o no fE V A /E G c o m po s i t e si st h e m o s to b v i o u s .K e y w o r d s :g r a p h i t e ;e t h y l e n e -v i n y la c e t a t e ;f l a m er e t a r d a n t ;c o m p o s i t e s 乙烯-醋酸乙烯酯共聚物(E V A )是一种极性高分子材料,具有很好的耐油㊁耐酸碱㊁耐热等优点,同时具有优异的加工性和可塑性㊂因其综合性能优异,被广泛用于电子电器㊁交通和航天等领域㊂但E V A 树脂容易燃烧,极限氧指数仅为19.5%,燃烧时产生热量非常迅速,期间常常伴有严重熔滴和黑色烟雾生成,潜在火灾风险很高,必须加以阻燃改性来克服上述缺点[1-2]㊂石墨材料自然资源丰富,成本低廉,其作为阻燃剂使用一直被阻燃领域广泛关注㊂下面分别采用天然石墨(N G )㊁膨胀石墨(E G )和氧化石墨(G O )作为阻燃剂,对比不同石墨结构对E V A 阻燃性的影响,并测试和表征其阻燃结果㊂1试验部分1.1主要原料及仪器设备E V A ,E V A 28-03,V A 质量分数28%,法国阿科玛公司;E G(可膨胀比率200~300倍),N G,粒径为300μm,均为青岛兴和石墨科技有限公司;抗氧剂300,广州合材有限公司;助抗氧剂D L T P,雅宝公司;芥酸酰胺(E A),英国大禾公司㊂电热恒温干燥箱,202-2A B,天津市泰斯特仪器有限公司;平板硫化机,X Q L B-350×350型,上海第一橡胶机械厂;锥形量热仪,标准型,英国F T T公司;哈克密炼机,H A A K E R h e o c o r d-90,德国H A A K E公司㊂1.2 E G的氧化处理将500m L的烧杯进行干燥后,注入200m L 左右的浓硫酸,并将其冷却到0℃,一边搅拌,一边缓缓添加适量的E G,N a N O3和KM n O4,在10~15℃内反应1h后,紧接着将烧杯置于40℃下继续搅拌,停留4h㊂最后,控制反应温度低于100℃,添加适量去离子水,一边搅拌,一边反应大约30m i n后,反应完成㊂稀释并过滤后,烘干磨成细粉即可㊂1.3 无卤阻燃E V A样品制备首先将E V A和石墨材料进行真空干燥,采用哈克转矩流变仪,控制熔融温度120~ 130℃,根据既定配方设计进行熔融混合,得到阻燃E V A/石墨复合物,然后在模腔中压制成型,压模温度150~170℃,样品制备完成㊂配方设计如表1㊂表1E V A/石墨阻燃材料的设计配方份注:抗氧剂300为1.2份,D L T P为0.6份,E A为0.6份㊂1.4 测试与表征阻燃性能测试:采用锥形量热仪测试复合材料的阻燃性能,样品尺寸为100mm×100mm×3.8mm,热辐射强度50k W/m2㊂热重分析(T G):炭渣样品4~5m g,温度25~800℃,空气流动速率20m L/m i n,温升速率10℃/m i n㊂测试和分析燃烧后E V A/石墨阻燃材料的炭渣热稳定性,扫描电镜(S E M)观察:将燃烧后的炭渣样品镀金后,控制电压为20k V,分析炭渣的显微结构㊂2 结果与讨论2.1 复合材料的阻燃性能图1和图2分别是石墨阻燃E V A复合材料的热释放速率(H R R)和总热释放(T H R)曲线㊂图1 石墨阻燃E V A复合材料的H R R曲线图2 石墨阻燃E V A复合材料的T H R曲线从图1和图2可以看出,E G,N G和G O阻燃E V A复合材料的热释放速率及其峰值(P H R R)显著下降,比例相同时E G比N G,G O阻燃E V A复合材料的P H R R,T H R下降幅度更大,T H R从101M J/m2分别下降到76,92M J/m2,P H R R也从此前836k W/m2分别下降到548,535k W/m2㊂说明石墨对E V A的阻燃性明显提高,阻燃效率由高到低依次为E G,N G,G O,其中E G最为明显㊂试验还表明,阻燃后E V A的火灾性能指数和点燃时间有所增加㊂图3是石墨阻燃E V A复合材料的热重分析曲线㊂从图3可以看出,比例相同时,E G阻燃E V A 复合材料的燃烧残渣高达14.8%,E V A/N G和E V A/G O阻燃复合材料的燃烧残渣分别为10.6%和5.8%,都大大高于未阻燃E V A燃烧的残余率1.5%,这与燃烧后直接观察到的残渣量相一致㊂燃烧后的样品盒中,G O 阻燃E V A 燃烧残余物比较薄;N G 阻燃E V A 燃烧残余物结构密实,但呈现较大裂缝形态;E G阻燃E V A 燃烧残余物膨胀特点明显㊂图3 石墨阻燃E V A 复合材料的热重分析图4为石墨阻燃E V A 复合材料的生烟速率(S P R)和总生烟量(T S R )曲线㊂图4 石墨阻燃E V A 复合材料的S P R 和T S R 分析由图4可以看出,与未添加石墨时相比较,E G ,N G 和G O 阻燃E V A 复合材料的S P R 和T S R 均有所降低,尤其是E V A /E G 复合材料的S P R 和T S R 降低非常明显,其阻燃的同时还表现出明显的抑烟性㊂对比相同添加量(10份)E G ,N G 和G O 阻燃E V A 复合材料的S P R 和T S R 发现,E G 对S P R 的降低最为明显,N G 次于E G 的抑烟效果,而G O 的降低幅度最小,且其峰值在燃烧中后期出现,这与前两者的S P R 峰值出现在较早期不同;对T S R 的降低量,E G 和N G 基本相当,而G O 的降低幅度较小,这也与其燃烧后期仍有较大烟释放速率有关㊂以上测试结果表明,E G 对阻燃交联E V A 基复合材料的抑烟性最好,N G 较次,而G O 较差㊂2.2 复合材料燃烧残渣的S E M 分析图5为石墨阻燃E V A 复合材料燃烧残渣的S E M 照片㊂图5 石墨阻燃E V A 复合材料燃烧残渣S E M 分析由图5(a )可以看出,由于热流的作用,E G 产生了明显的膨胀现象,可以看到堆叠的石墨一层与另一层相互交错,形成了隔热和隔氧的有效屏障,并且促进了成炭化作用㊂由图5(b )可以看出,燃烧剩余残渣主要由许多保持了天然石墨尺寸的松散结构片层组成,没有发现膨胀阻燃现象,阻燃效率较低㊂图6是石墨阻燃E V A 燃烧残渣的热失重曲线㊂图6 石墨阻燃E V A 燃烧残渣的热失重分析从图6可以看出,E G ,N G ,G O 阻燃E V A 复合材料在小于450℃时燃烧残渣均具有很好热稳定性㊂而当大于450℃时,E V A /G O 材料的燃烧残渣迅速分解,当温度升高至800℃附近时,其分解比率为70%,说明高温下E V A /G O 复合材料热稳定性较差,随着温度升高迅速的下降;对比发现,800℃时E V A /N G 阻燃复合材料燃烧残渣分解比率小于10%,表现出最好的高温热稳定性㊂3 结论a ) 分别添加了N G ,E G 或G O 的E V A 复合材料P H R R ,T H R ,S P R ,T S R 有所降低,火灾性能指数㊁点燃时间及燃烧残渣有所增加,阻燃性和抑烟性明显提高;其中,E V A /E G 复合材料对阻燃和抑烟提高最明显㊂b ) 由于热流作用,受热的E V A /E G 阻燃材料的E G 片层产生膨胀现象,起到很好的屏蔽和保护作用,有效延缓了热㊁氧传递,降低了复合材料热分解和扩散,促进了成炭,起到阻燃和抑烟的作用;由于氧化的G O 石墨原结构严重破坏,高温热稳定性明显下降;N G 不能发生膨胀,其屏蔽作用受到限制,因此阻燃和抑烟效率都比E G 下降明显㊂参 考 文 献[1] 张军,纪奎江,夏延致.聚合物燃烧与阻燃技术[M ].北京:化学工业出版社,2004,372-378.[2] C H E N X L ,HU Y ,S O N G L ,e ta l .C o m b u s t i o n a n dt h e r m a lb e h a v i o ro f p o l y u r e t h a n ea c r yl a t e m o d i f i e d w i t ha p h o s p h o r u s m o n o m e r [J ].F i r eS c i ,2008,26(2): 93-108.阻燃X P S 板材用的不含H B C D 无卤阻燃剂据 w w w.pt o n l i n e .c o m ”报道,德国的L e h m a n n &V o s s 公司(美国办事处在康涅狄格州波卡塔克)开发了一种不含溴环十二烷(六溴)(H B C D )新型聚合物基阻燃剂,被认为是非常适用于生产阻燃发泡聚苯乙烯(X P S)板中㊂开发人员F R M a r i o nH e n k e n s 说:新型聚合物基阻燃剂稳定性好,减少阻燃体系的降解㊁变色”㊂在弗劳恩霍夫化学技术研究所对该新型聚合物基阻燃剂阻燃X P S 综合测试(I C T ),发现其达到X P S 板的质量要求,且该阻燃剂对成品泡沫性能的影响很小㊂L o v o b a t c hF R0339(用新型聚合物基阻燃剂阻燃X P S板,新型聚合物基阻燃剂与X P S 相容性好)符合阻燃X P S 板高品质要求㊂根据该公司报道,在L o v o b a t c hF R0339批量生产时发现,新型聚合物基阻燃剂对成品泡沫性质的影响是很轻微的㊂用新型聚合物基阻燃剂阻燃X P S 时,X P S 板导热系数保持不变㊂高性能拉伸薄膜用的特种烯烃热塑性弹性体据 w w w.pt o n l i n e .c o m ”报道,2015年N P E 展会上,休斯敦的埃克森美孚化工用V i s t a m a x x 茂金属催化剂制备的烯烃热塑性弹性体V i s t a m a x x6000,是高强度拉伸(P P S )薄膜的专用料㊂当V i s t a m a x x 6000用在功能层P P S膜时,V i s t a m a x x6000能提供优秀的拉伸强度㊂在复合薄膜中,该拉伸薄膜的功能层含量只有约10%~15%(质量分数)㊂据报道,V i s t a m a x x6000具有高弹力㊁出色的韧性以及易于加工的特性,用其拉伸的薄膜有高的拉伸比㊁厚度薄㊁质量轻㊂(以上由中国石化扬子石油化工有限公司南京研究院严淑芬供稿)。

EVA胶膜简介EVA一种热固性有粘性的胶膜，用于放在夹胶玻璃中间（EVA是Ethylene 乙烯Vinyl乙烯基Acetate醋酸盐的简称）。

由于EVA胶膜在粘着力、耐久性、光学特性等方面具有的优越性，使得它被越来越广泛的应用于电流组件以及各种光学产品。

一、EVA胶膜的优点概括如下1、高透明度，高粘着力可以适用于各种界面，包括玻璃、金属及塑料如PET。

2、良好的耐久性可以抵抗高温、潮气、紫外线等等。

3、易储存。

室温存放，EVA的粘着力不受湿度和吸水性胶片的影响。

4、相比PVB有更强的隔音效果，尤其是高频率的音效。

5、低熔点，易流动，能适用于各种玻璃的夹胶工艺，如压花玻璃、钢化玻璃、弯曲玻璃等等。

二、特理性能：用EVA胶片做夹层玻璃，完全符合夹层玻璃的国家标准《GB9962-99》，下面以0.38mm厚透明胶片为例，各项性能指标如下：项目指标项目指标抗拉强度（MPa）±17可见光透射率（％）±87断裂伸长率（％）±650雾率（％）0.6粘接强度（kg/cm）±2耐辐照性合格吸水率（％）W0.15耐热性合格耐湿性合格抗冲击性合格霰弹袋冲击性能合格紫外线截止率98.5%三、加工方法：将制作好的玻璃置于真空袋中抽真空，真空度±700mmHg（0.092Mpa），温度为100-110°C（玻璃表面实际温度），保温10分钟，冷却至60°C以下，卸真空。

四、储存的时间及条件储存的时候将它们放在原包装内不要取出，放在避光通风的地方，并具温度不超过30C，湿度低于80%。

五、产品规格：厚度：0.25mm,0.38mm宽度：2.1m六、产品颜色多样(有透明，不透及彩色)，可供选择。

目前EVA更多的应用在太阳能光伏领域，作为光伏组件的封装薄膜使用。

原来主要都是使用国外产品，随着现在自主研发生产能力的增强，国内产品渐渐有所展露，比如中科院化学所所属度辰新材料、浙化所的FIRST(福斯特)以及杭州索康博等。

太阳能背板按结构大体分为三种：双面含氟背板、单面含氟背板、无氟背板。

题目中TPT 与KPK都属于双面含氟背板。

1.0TPT市面上双面含氟背板最常见的是TPT（聚氟乙烯复合膜），TPT采用复合工艺，两面含氟材料为美国杜邦公司生产的Tedlar聚氟乙烯聚合物PVF，中间为PET，通过胶黏剂复合在一起。

内层氟材料保护PET免受紫外线腐蚀，同时经过特殊处理与EVA更好的粘结，外层氟材料保护组件背面免受湿、热、紫外线侵蚀。

1.1PVF分子式：-[CH2-CHF]-学名：聚氟乙烯。

白色粉末状，部分结晶性聚合物。

氟碳比（F/C）：0.5/1。

含氟量：41.3%。

可燃性：慢燃到自熄。

密度 1.39g/cm。

熔点190-200℃，分解温度210℃以上，长期使用温度-70-110℃。

软化点约200℃。

但在200℃下，15～20分钟就开始热分解，若在235℃经5分钟则激烈分解而最后碳化。

双面含氟背板大同小异，区别只在氟材料的成分和内层氟材料的特殊处理上。

1.2杜邦公司杜邦公司是美国大型化学公司。

1802年由法国移民E.I.杜邦在美国特拉华州威尔明顿附近建立，以制造火药为主。

20世纪，开始转入产品和投资多样化，经营范围涉及军工、农业、化工、石油、煤炭、建筑、电子、食品、家具、纺织、冷冻和运输等20多个行业，在美国本土和世界近50个国家与地区设有200多个子公司和经营机构,生产石油化工、日用化学品、医药、涂料、农药以及各种聚合物等1700个门类，20000多个品种。

1983年总营业额达353.78亿美元，居世界化学公司年销售额之首。

2.0KPKKPK也属于双面含氟背板，所不同的是，它的氟材料厂家是法国阿科玛公司生产的Kynar 聚偏二氟乙烯PVDF。
